Как подключить уличный датчик освещения для включения света

Что такое датчик света в автомобиле

Другое название этой опции – датчик освещенности. Его устройство довольно простое. Представляет собой фотоэлемент, блок управления и небольшое реле. Сам элемент устанавливается в наиболее освещенном месте автомобиля, не подверженном загрязнению. Обычно над или под лобовым стеклом. Косвенно датчик освещенности можно отнести к системам безопасности. Водитель может просто забыть или проигнорировать необходимость включения фар при въезде в тоннель или другой затемненный участок. Система это сделает сама.

Датчик света в салоне

Фотоэлемент фиксирует изменение освещенности в пространстве. Если света недостаточно, то передается сигнал в блок управления, а затем реле включает ближний свет и габаритные огни. Если система фиксирует достаточную освещенность — то светотехника выключается.

Это интересно: Техническое обслуживание автомобиля — изучаем суть

Схемы подключения фотореле

Это электротехническое изделие в настоящее время получило большую популярность в организации автоматического управления осветительными приборами. Класс защиты оболочки изделия — IP44, допускающий его эксплуатацию как в сухих и влажных помещениях, так и на улице.

Но, конечно, наиболее часто это фотореле используется на улице — для включения светильников, прожекторов, различных рекламных вывесок, витрин и т. п. в темное время суток и отключения в светлое — когда необходимость в дополнительном освещении отсутствует.

Замыкание и размыкание питающей цепи светильника (светильников) — собственно, включение и отключение приборов освещения, осуществляется срабатыванием электромеханического реле при изменении (достижении определенных значений) уровня освещенности.

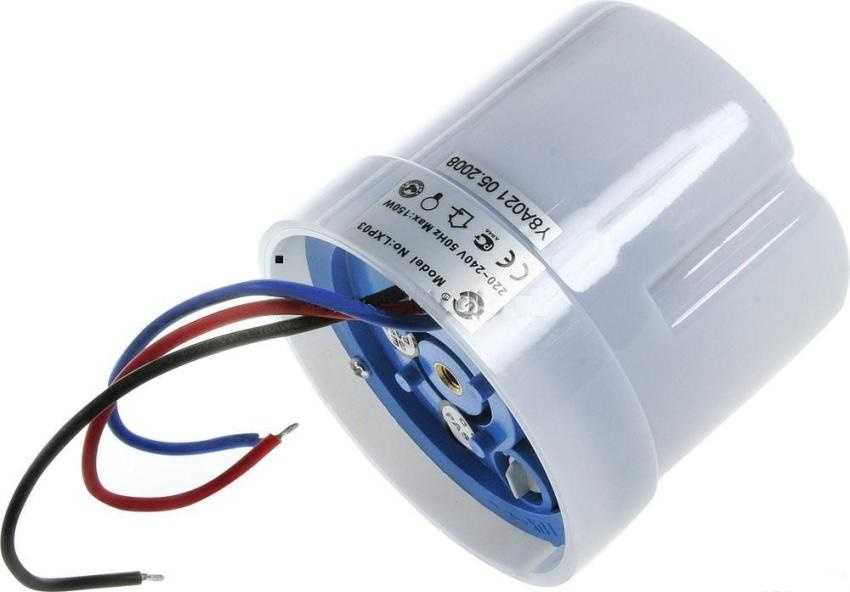

Схема подключения этого фотореле, изображенная на корпусе, как видно, сложностью не отличается. Для упрощения идентификации выводов реле, последние выполнены проводами с изоляцией разных цветов, подписанных в схеме, что исключает возможность их неправильного соединения при подключении.

Номинальный ток нагрузки данного изделия составляет 10 А (2,2 кВт), при большей мощности коммутируемой нагрузки, для управлением освещением следует использовать более мощный сумеречный выключатель. Рассматривая модельный ряд этого производителя, выбор можно остановить на фотореле ФР-602; его ток нагрузки составляет 20 А.

Однако, нередко суммарная мощность осветительных приборов может превышать номинальную мощность этого реле. В таких случаях электропитание светильников можно подать через главные контакты магнитного пускателя с номиналом по току, соответствующем (превышающим) токи потребления нагрузки. Рабочее напряжение его катушки должно быть

Как видно из схемы ниже, “отходящие” провода фотореле подключаются не к мощным приборам освещения, а питают катушку пускателя KM. При срабатывании (включении) реле на катушку магнитного пускателя подается питающее напряжение, что вызывает втягивание якоря с силовыми контактами пускателя.

Замыкание главных контактов последнего включит светильники. При наступлении светлого времени суток размыкание контактов сумеречного выключателя обеспечит разрыв питающей цепи катушки пускателя, размыкание его главных контактов и отключение нагрузки.

Такой способ подключения окажется востребованным для реализации системы автоматического управления большим количеством мощных светильников. Например, для освещения протяженных по длине улиц, больших площадей, крупных автостоянок и т. д.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

• черный – фаза;
• зеленый – ноль;
• красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Автоматизация подсветки: преимущества и назначение

Создание системы для автоматического управления освещения в домашних помещениях является той мечтой, которая сегодня легко воплощается в жизнь с помощью специального оборудования. Такие системы в доме имеют следующие преимущества:

• эффективное и комфортное управление работой осветительных приборов без непосредственного участия человека;
• возможность установить автоматическое устройство системы управления света своими руками;
• автоматическое включение света в темное время суток;
• экономия на электричестве. Устройство (датчик движения, реле и т.д.), которое используется в той или иной ситуации, позволяет добиться разной степени экономии электроэнергии.

Автоматическая подсветка помещения

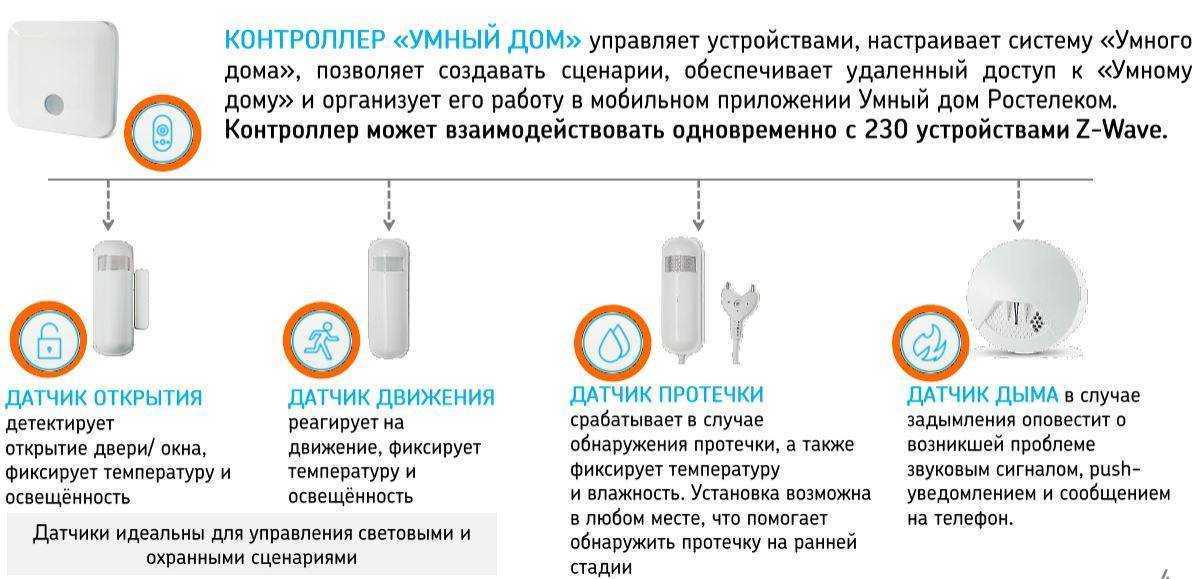

Стоит отметить, что системы автоматического освещения, применяемые внутри помещения, входят в понятие «умный дом» или «умный свет». Подключая такие системы, вы получаете возможность быстрого, комфортного и эффективного управления уровнем освещения в любом помещении дома, где установлена необходимая аппаратура. В зависимости от того, какое устройство имеет тот или иной прибор (датчик, реле и т.д.), включение света может осуществляться следующим образом:

• через регистрацию прибором в заданной области движения. Здесь устройство содержит специальный сенсор, улавливающий любые изменения в контролируемой области. Тут для выключения/включения освещения необходима установка датчика движения;
• через звуковые эффекты. Например, для включения света нужно похлопать в ладони. Здесь нужен специальный звуковой выключатель;
• через степень освещенности. В данной ситуации используется реле, устройство которого способно оценивать уровень освещенности в доме и при падении ее ниже определенного показателя, производить включение света.

В некоторых ситуациях можно даже комбинировать приборы, имеющие разное устройство, чтобы достичь максимально полной автоматизации системы автоматического включения света в любом помещении дома или квартиры. Теперь рассмотрим более детально каждый тип аппаратов, применяемых для организации системы автоматического освещения.

Принцип работы и устройство

Это приспособление называют по-разному. Самое распространенное название — фотореле, но его также называют фотодатчиком, фотоэлементов, фотосенсором, датчиком сумерек и света, датчиком день/ночь или светоконтролирующим выключателем. Названий у устройства очень много, однако суть остается единой — оно позволяет выключать и включать освещение в автоматическом режиме.

Принцип работы датчика освещенности базируется на способности элементов менять свои свойства в зависимости от интенсивности окружающего освещения. Зачастую применяют фотодиоды, фототранзисторы и фоторезисторы. В вечернее время, при снижении освещенности, характеристики светочувствительных деталей меняются. После того, как изменения смогут достигнуть конкретных значений, происходит смыкание контактов реле, которые отвечают за питание. С рассветом изменения происходят в совершенно обратном порядке, контакты снова размыкаются, а свет выключается.

Специальные версии датчика

Существуют модели датчиков, которые также отвечают за регуляцию света в салоне. В частности, они не просто включают, но и управляют параметрами яркости приборной панели. Собственно, вторая функция и является первостепенной, так как во время движения панель в любом случае работает. Но в таких системах при сильной нагрузке сигналами на реле возможны проблемы. Так, по словам пользователей, датчик света в автомобиле «Киа Рио» грешит некорректным управлением подсветкой той же приборной панели. Например, ночью система вполне оправдано активизирует работу дальнего света, но в салоне подсветка может включаться с максимальной яркостью, что доставляет водителю дискомфорт. Чаще всего подобные проблемы возникают из-за нарушений соединения проводки или ее повреждения – падает сопротивление, в результате чего и сигналы поступают неточные.

Выбор оптимального места расположения датчика уличного освещения

Перед тем как подключить датчик света, необходимо определиться с местом его установки, учитывая при этом ряд важных моментов:

• если фотодатчик выносного типа, то его месторасположение должно быть в прямой досягаемости дневного света;
• источники искусственного освещения должны располагаться как можно дальше от датчика, главное, чтобы реле не реагировало на их включение или отключение;
• желательно максимально исключить попадание света от автомобильных фар.

Оптимальная высота установки фотореле – от 180 до 200 см, что обеспечит возможность регулировки параметров, стоя на земле, не используя табуретов и стремянок.

Выполнить вышеперечисленные требования помогут некоторые хитрости. Например, можно оградить фотодатчик от засветки фонарей, используя отрезок трубы большого диаметра из пластика черного цвета длиной 15-20 сантиметров. С этой целью необходимо подпилить трубу внизу под углом 40-30° от вертикальной стены таким образом, чтобы она смотрела вверх.

Место установки фотореле выбирается с учётом ряда правил

Если работа реле рассчитана на один фонарь, но большой мощности, то идеальным местом станет его размещение непосредственно позади плафона. Именно там случайный свет будет попадать меньше всего. Настроить работу датчика намного легче, если он расположен на восточной либо западной стороне здания. Главное условие при этом – отсутствие вблизи объектов с ярким светом. Поэтому в данном случае нужно выбирать ту сторону, где «засветка» максимально исключена.

Астрономический таймер

Данное устройство по своей сути отличается от фотореле. Автоматическое включение освещения происходит по заданному времени. В астротаймер запрограммировано время, когда темнеет и светает в разных регионах. А подстройку он производит с помощью GPS. Необходимо лишь ввести координаты его расположения, текущую дату и время. Исходя из введенных данных он выбирает подходящую программу и работает.

Таймер управления освещением РЭВ-302 с функцией фотореле

Если вы выбирается устройство для освещения улиц или мест, где человек находится непродолжительное время (калитка, туалет и прочее), подойдет фотореле. Но если нет желания зависеть от погодных условий и ухаживать за фотоэлементом, тогда стоит подобрать оптимальную для определенных условий и потребностей модель астротаймера.

Подключение и настройка

Для начала нужно воспользоваться простой схемой подключения фотореле с силовым блоком и уличного светильника. Размещать датчик желательно в непосредственной близости с осветительным устройством. Каждому изделию прилагается инструкция, описывающая пошаговую установку и подключение. В большинстве случаев реле крепится прямо к столбу с фонарем на высоту не более 3 м.

Наличие выносного датчика не меняет последовательность монтажа. Реле крепится в нужном месте таким образом, чтобы на него падали солнечные лучи, и никакие другие объекты не становились между солнцем и изделием. Блок подключается внутри помещения рядом с электросиловой. В идеале нужно использовать устройства, которые способны самостоятельно регулировать рабочие характеристики. Впрочем, большинство моделей оснащены обычными механическими тумблерами, настраивающими порог световой чувствительности.

На корпусе качественного изделия обязательно имеются указатели, упрощающие процесс подключения и регулировки прибора. При вращении тумблера в сторону возрастания фотореле будет срабатывать быстрее и с наступлением сумерек включит фонарь. Если тумблер повернуть в другом направлении, то порог чувствительности уменьшится, что может привести к включению света только с наступлением полной темноты.

Фотореле можно собрать самостоятельно, причем сделать это довольно просто. Чтобы изделие было компактным, нужно исключить применение габаритных элементов. Не стоит брать эмиттерный повторитель в сборе, лучше всего сконструировать его из двух транзисторов для повышения входного тока.

Подключите в схему реле малой мощности, используемое в качестве транзисторного каскада. Чтобы исключить воздействие обратного тока, нужно воспользоваться диодами, проводящими электричество исключительно в одном направлении. Согласно простой истине, если напряжение повышается, изделие становится более чувствительным.

Виды датчиков

Существует четыре основных типа сумеречного реле:

1. Устройство на микроконтроллере, с таймером времени, фотоэлементом и прочими дополнениями (TW1 от ABB – АВВ, Luna Star, SOU, LXP-02);
2. Выносным фотоэлементом (Multi 9 ID-RCCB, GFK 3, Plexo, АС-112);
3. Встроенным фотоэлементом (ic-50 Schneider Electric – Шнайдер Электрик, Vega, DeLux YCC);
4. С возможностью регулировки порога срабатывания (Siemens Steine Night Matic NM 2000, Theben, Энергис).

Наиболее часто встречаются модели со встроенным фотоэлементом. Они идеально подходят для наружного использования, т. к. у них фотоэлемент защищен от воздействия внешних факторов (воды, пыли, пара), перепадов температур, а зачастую и вандализма. Это довольно функциональный прибор, который может использоваться как в домашних условиях, так и для контроля освещенности улиц, парков, складов.

Фото – сумеречное реле со встроенным фотоэлементом

Выключатель с датчиком определения света и таймером позволяет управлять параметрами включения света. Он определяет не только уровень освещенности, но и временной интервал, в который нужно включать лампу. Это экономная и практичная схема. В зависимости от места монтажа и условий использования, можно подобрать модели с часовым таймером, недельным, месячным и даже годовым. Их можно установить на din-реку – модели с исполнением типа УТФР- 1РМ.

Фото – модель Шнайдер

Сейчас активно осуществляется производство сумеречных выключателей с настраиваемым порогом срабатывания (ic2000p), которые в основном применяются для помещения. В зависимости от корректировки, фотореле могут реагировать на затемнение во время грозы или тумана на улице.

Фото – конструкция фотореле

Если Вам нужно установить блок управления и сумеречный выключатель на небольшом расстоянии друг от друга, то рекомендуется купить модель с выносным фотоэлементом. Особенностью конструкция является возможность монтировать блок питания и сенсор на расстоянии до 150 метров друг от друга.

Устройство датчика света

Конструкция компонента и всей системы довольно простое. Если такая опция присутствует в базовой комплектации автомобиля, то он располагается в специальной выемке перед лобовым стеклом. В корпусе датчика находится светодиод и светочувствительные элементы. Датчик соединен с блоком управления, реле и контактами включения габаритов и ближнего света.

Переключатель управления освещением нужно выставить положение AUTO, чтобы система работала в автоматическом режиме.

Переключатель системы освещения. Положение AUTO

Специальные фотодиодные фильтры распознают дневной и электрический свет. Очень удобно, например, при въезде в тоннель или крытую парковку. Также можно настроить время затухания фар после выключения зажигания или при нормальном освещении.

Как выбираем

Важным моментом в приобретении фотодатчиков является правильный выбор необходимой модели. Как мы уже выяснили из предыдущего раздела, модели бывают с выносным и встроенным датчиком. При этом каждая разновидность обладает своими техническими характеристиками. Чтобы подобрать необходимую модель, нужно опираться на следующие критерии выбора:

Прибор с высокой степенью защиты

• производитель. Прибор зачастую работает на улице, поэтому он должен быть собран из качественных материалов, которые смогут выдерживать любые погодные условия;
• наличие или отсутствие возможности проводить точную настройку. От данного условия зависит насколько точно можно будет настроить прибор для работы в той или иной местности;
• наличие или отсутствие таймера;
• защищенность корпуса от пыли, влаги и механических повреждений. Чем выше будет этот показатель, тем дольше прослужит изделие.

Конечно же, самым главным критерием для многих людей является стоимость покупаемой продукции, а уж потом ее технические характеристики. Но это не всегда верный подход. Купить дешевое изделие можно всегда, а вот будет ли оно качественно работать, тот еще вопрос. Поэтому в данной ситуации рекомендуется отдавать предпочтение моделям средней и высокой ценовой планки. Это не тот случай, когда можно сэкономить без последствий.

Варианты организации

Сегодня разнообразие автоматических устройств, предназначенных для управления светом на улице, довольно велико. На сегодняшний день можно использовать следующие устройства:

• инфракрасные выключатели. Принцип их действия похож на функционирование датчиков движения. Они могут использоваться на относительно небольшом расстоянии, которое имеется между передатчиком и приемником;
• радиоуправляемые выключатели. Такие изделия могут размещаться на гораздо большем расстоянии, в отличие от инфракрасных моделей. Это расстояние можете составлять 100 и более метров.

Радиоуправляемый выключатель

Оба таких устройства работают на принципе дистанционного управления. В их конструкции имеется приемник и передатчик. При этом они могут обеспечивать управление одновременно несколькими электрическими нагрузками.
Вместе с этим, такие устройства по эффективности и комфорту несколько уступают приборам, работающим в автоматическом режиме. Это связано с тем, что для их активации необходимо присутствие человека. Поэтому сегодня наибольшей популярностью пользуется специальный блок для включения и управления светом.
Такие современные модели модульного оборудования дают возможность:

• программировать устройства на определенное время, когда необходимо будет включение наружной подсветки;
• создавать различные комбинации с другими устройствами для уникальной и неповторимой подсветки определенных зон (например, газона, клумбы, веранды и т.д.).

Используя современные устройства, работающие в автоматическом режиме, можно в разы повысить эффективность уличного освещения, сделав его более удобным для себя.

Двухпроводное подключение датчика движения

Первым делом определитесь, какая у вас модель датчика по типу подключения. Они бывают двух и трехпроводными.

Сначала изучим простейшую двухпроводную схему.

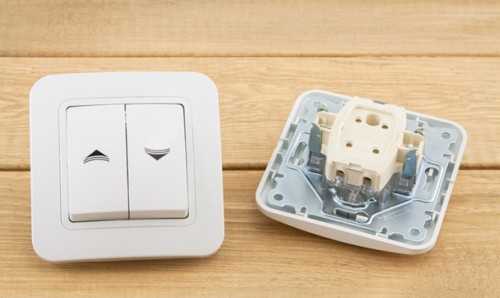

Двухпроводные датчики движения чаще всего ставят в обычные подрозетники. Общая картина его подключения состоит из 4-х элементов:

автоматический выключатель для подачи питания 220В

распредкоробка

сам датчик

светильники

Подключение прибора аналогично монтажу одноклавишного выключателя света. То есть, вам нужно подвести питающую фазу к датчику, и через него пустить ее на светильник.

При этом связку «датчик — светильник», лучше использовать на отдельном контуре, а не сажать его на общее освещение.

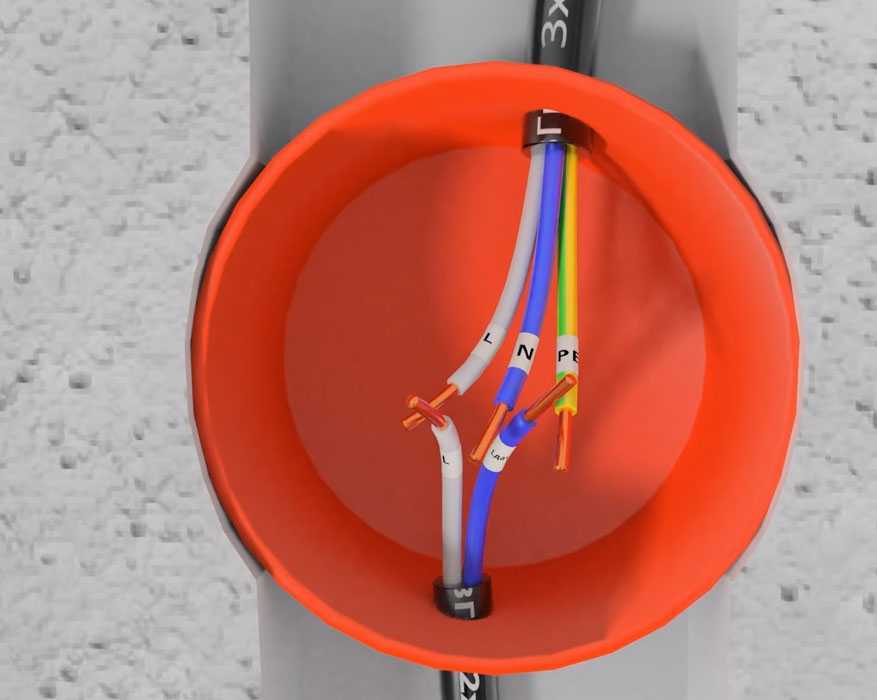

Рассмотрим процесс монтажа с самого начала. Первым делом заводите трехжильный кабель ВВГнг-Ls 3*1,5мм2 от автомата в щитке в распредкоробку. Обозначаете и маркируете его жилы: фаза, ноль, земля.

Далее протягиваете уже двухжильный провод до места установки датчика.

Где его лучше всего размещать?

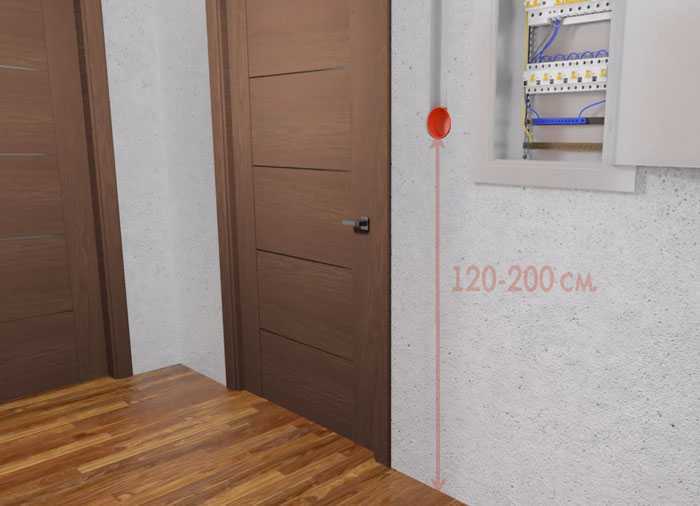

Классический вариант для моделей устанавливаемых в подрозетник — на высоте 1,2-2,0м от уровня пола.

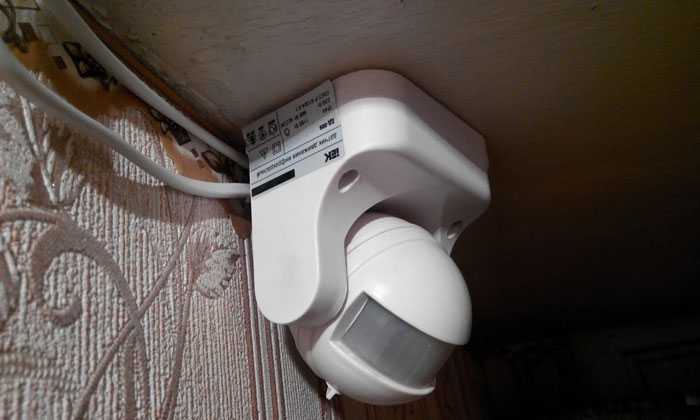

Не путайте их с настенными устройствами, размещаемыми в проходных коридорах или подъездах многоэтажек, либо на входе в здание. Эти обычно задираются под самый потолок, недалеко от дверей.

Также обратите внимание, чтобы никакие открытые двери не перекрывали угол обзора датчика

Еще их не рекомендуется ставить над батареей или другими нагревательными приборами.

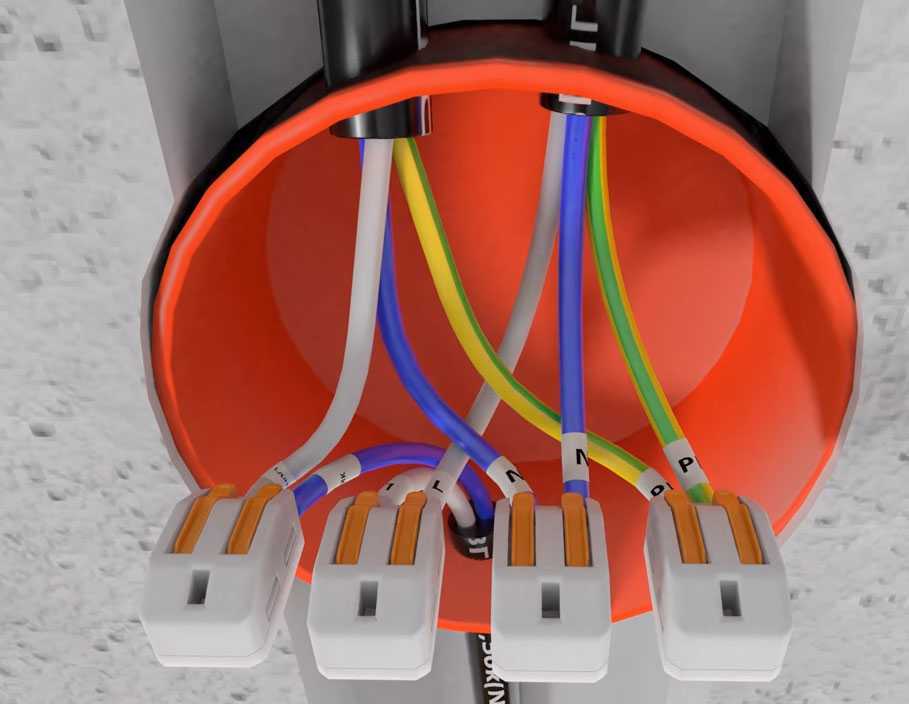

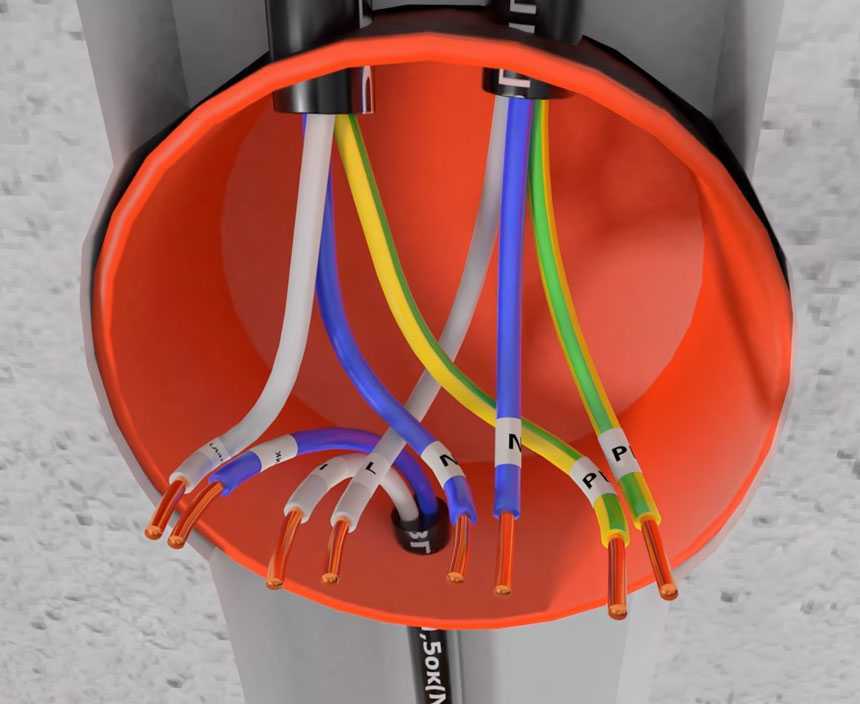

Далее, кабель идущий на светильник, также заводим в распредкоробку. Внутри нее соединяем все жилы в следующей последовательности.

Сначала ноли. От кабеля питания — на кабель светильника.

Далее заземление, если оно конечно есть.

А вот фазу с автомата, соединяем с одной из жилой, уходящей вниз на датчик (L). Вторую жилу от кабеля датчика, пускаем на светильник (L датчика).

Осталось подключить в подрозетнике сам датчик. Приходящую фазу с условным обозначением L, заводим на соответствующую клемму.

Вторую жилу подключаем на клемму, где нарисован осветительный прибор или знак «нагрузка», как на рисунке внизу.

Осталось спрятать в подрозетник весь механизм и установить декоративную рамку.

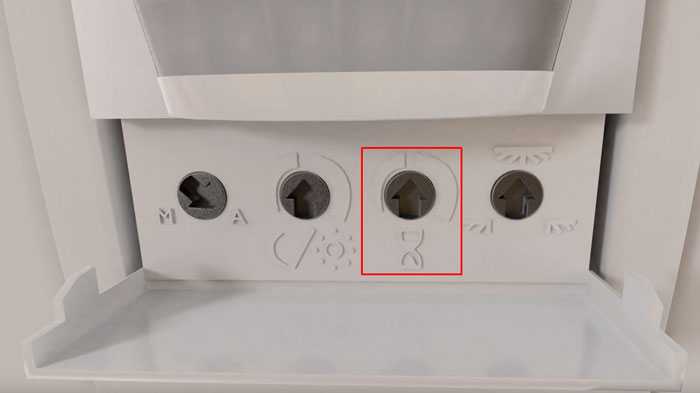

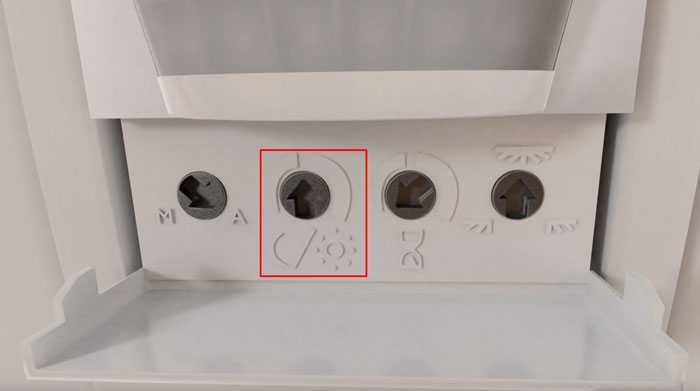

Далее на передней панели производим настройку. Для этого выкручиваете по порядку все «флажки».

1 — переводите устройство в автоматический режим

Дабы датчик не включался днем или в другое, не нужное вам время суток, в зависимости от уровня освещенности и силы светового потока.

3-задаете время, через которое освещение отключится, как только исчезнет движение в зоне действия прибора

На этом все. Подаете напряжение и проверяете работу всей схемы.

Преимущества подобной двухпроводной схемы и данных датчиков движения:

простота монтажа и подключения

возможность принудительного включения освещения без дополнительных выключателей света

универсальность

Вы легко можете заменить любой одноклавишный выключатель подобным устройством и автоматизировать свою систему освещения, без каких либо капитальных затрат.

Однако есть и недостатки. Данные приборы зачастую плохо работают с энергосберегающими и светодиодным лампочками. Они начинают мерцать, иногда очень даже сильно.

Возможные схемы подключения

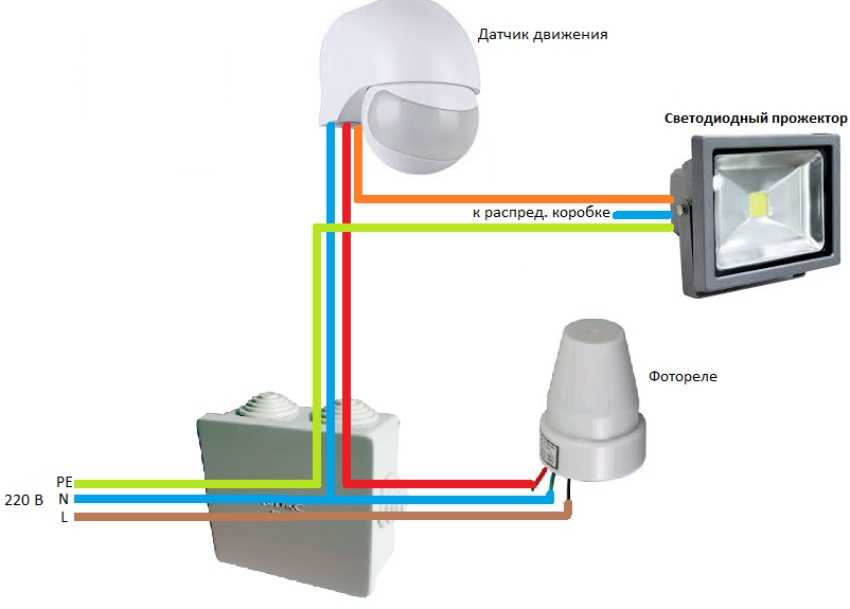

Подключить датчик света к осветительной системе можно воспользовавшись подсказками, нанесенными на коробку или на само устройство. От корпуса может отходить 3 или 2 проводка — с заземлением и без. Схема, по которой подключается фотореле с заземлением представлена ниже:

Фазовый провод с маркировкой L обычно имеет красный цвет, нулевой с маркировкой N — синий, а заземляющий с маркировкой PE — зеленый.

В моделях с 2-мя выводами проводок заземления отсутствует. Они используются прежде всего в случаях с отдельно оборудованной системой заземления и подключаются еще проще — входной кабель вешается на клеммы L и N (фазой и нолем соответственно), а к выходу подключается только фазовый кабель. Ноль подается на прожектор через пускатель КМ в обход датчика:

Схема подключения

Для надежной и корректной работы светоконтролирующего выключателя необходимо его правильно смонтировать и соединить с нагрузкой. Существуют две основные схемы подсоединения:

• без распределительного короба;
• с применением РК.

Последний вариант обычно используют в случае замены проводки, поскольку новая линия будет выводиться из монтажного короба. Типичная схема фотореле для уличного освещения объектов:

Принцип практически не отличается от подключения обычного переключателя света. Фаза выводится на разрыв, а к лампе идет ноль. Но нулевая жила заводится и на фотореле.

Там где проекты не предусматривают проведение новых линий в стенах можно воспользоваться вариантом соединения напрямую. Тогда схема подключения датчика света станет выглядеть примерно таким образом:

В этом случае «земля», «ноль» и фаза вводятся прямо в корпус устройства. Оба способа корректны, на выбор влияют лишь особенности реализуемого проекта и желание владельца.

Реверсная схема

Иногда может возникнуть потребность в «обратной» работе устройства: чтобы при затемнении свет гас, а при наступлении дня, наоборот, включался. Такая схема актуальна, к примеру, для освещения подвалов, сараев без окон и прочих мест, куда ночью человеку, скорее всего, заходить не понадобится.

Задача решается с помощью промежуточного реле. Его следует внедрить в схему за фотодатчиком:

Цепь с пускателем

Для подключения к реле класса ФР 601 мощной нагрузки (уличные ДРЛ фонари, прожекторы и так далее) в систему необходимо внедрить пускатель. Штатно «бытовые» фотодатчики рассчитаны на максимальную нагрузку до 10 А и 2 кВт, но пускатель позволяет расширить возможности и выполнить подключение фотореле к светодиодному прожектору и другим потребителям.

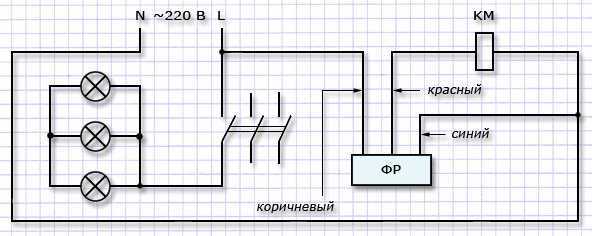

Катушка пускателя подключается к фотореле, а по силовым контактам энергия поступает на главную линию освещения к фонарю. В такой конструкции схема подключения фотореле для уличного освещения может выглядеть так:
