Как подключить датчик движения: схема, правильная установка

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

Автоматический выключатель (что в распредщитке).
Распредкоробка (в которой основной монтаж).
Датчик (к нему подведен провод из распредкоробки).
Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
На светильник три жилы, если корпус осветительного прибора из метала.
Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

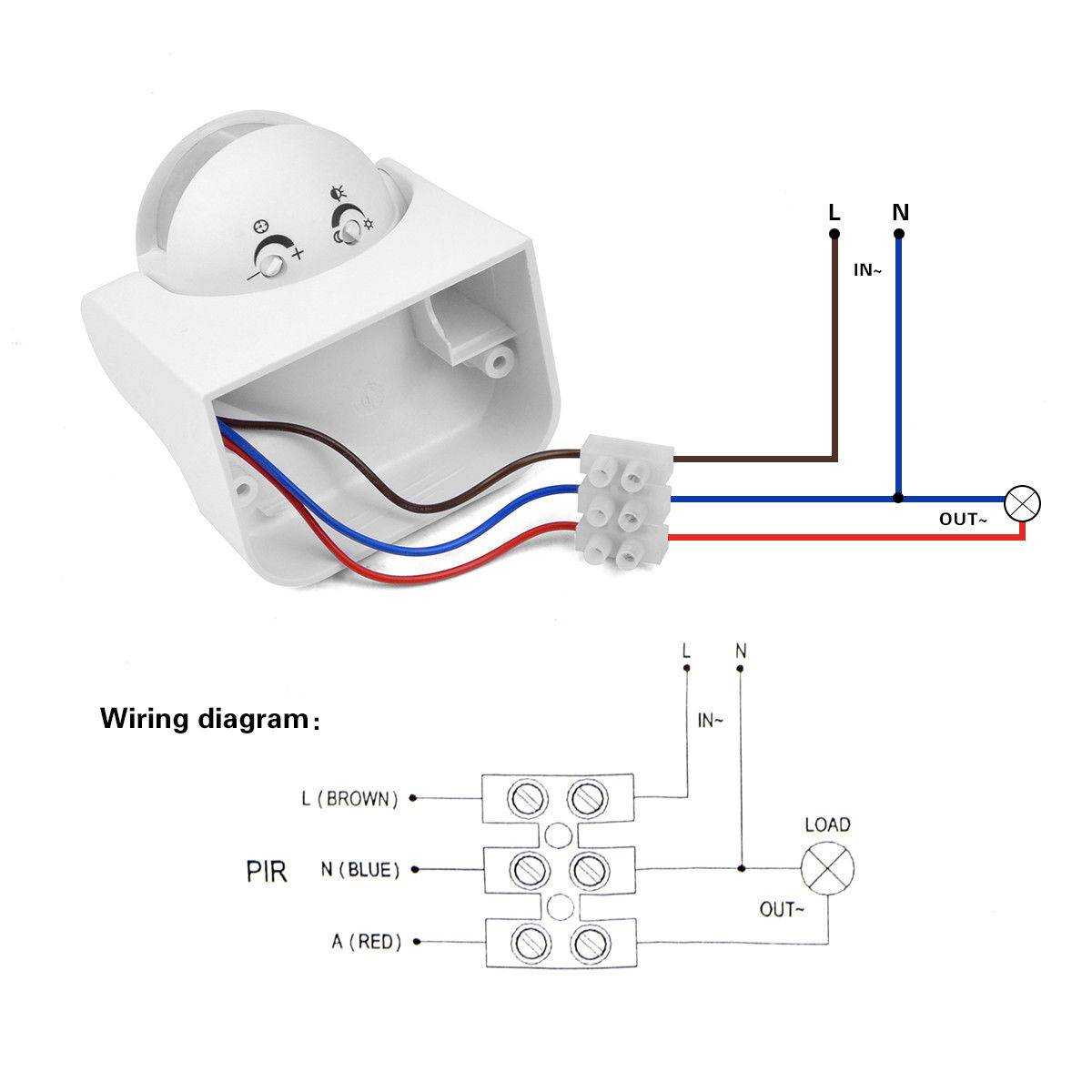

Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.

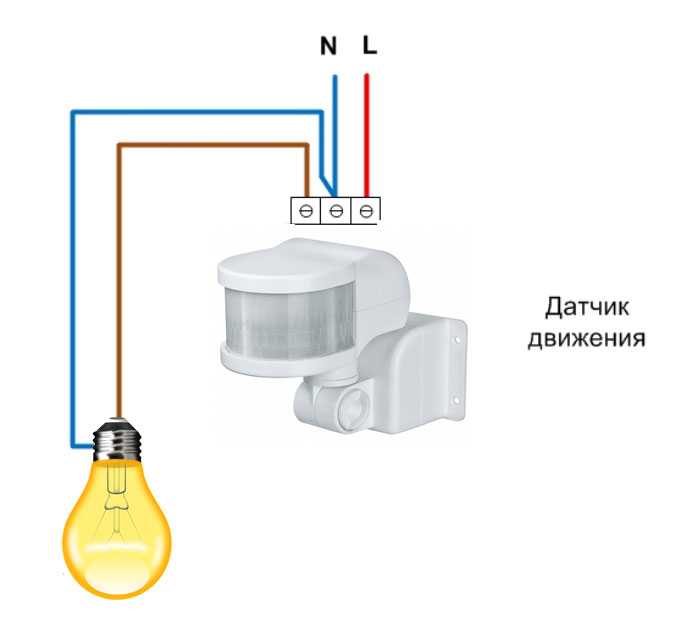

Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
Немного наглядности вот на этом рисунке.
Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Разнообразие датчиков движения для дома

Бытовая специфика выдвигает к изготовителям приборов, используемых в домашних схемах освещения простые, но существенные требования. Изделия должны быть безопасными, надёжными в эксплуатации, иметь привлекательную стоимость, чтобы присутствовала экономическая выгода внедрения устройства. Поэтому компании выпускающие датчики выработали критерии и методологию по производству, чтобы выпускаемые приборы были общедоступными и соответствовали предъявляемым требованиям. Таким образом, на прилавках магазинов появилось большое количество датчиков движения для освещения, отличающиеся по настройкам:

Задаётся время на включение и отключение света. В зависимости от способа применения интервал варьирует во временных пределах с 5 секунд до 10 минут;
Реагирование чувствительного элемента датчика на интенсивность освещения. Световые приборы включаются при снижении светового порога ниже заданного параметра, и выключается при увеличении;
Реакция на перемещения зависит от чувствительности датчика. Чувствительные элементы используются в охранных сигнализациях.

Предлагаются изделия, обеспечивающие разные запросы, поэтому при выборе изделия необходимо определиться с требуемыми параметрами:

Условия работы прибора – в квартире, на улице, в хозяйственных помещениях. От этого зависит, какой корпус требуется и крепления. Предлагаются изделия во влаго— и пылезащитным исполнении, с кронштейнами, крепежами на липкой основе;
Энергетические способности датчика. От этого зависит, с какими приборами по мощности он совместим, габаритные размеры, параметры монтажа. Датчики рассчитываются на различную мощность от 200 Вт и выше. Изделие выбирается по техническим характеристикам для одного устройства, или группы устройств;
Месторасположения и зона действия. Учитывайте, что устройства с различными чувствительными элементами имеют свои особенности. Тепловые элементы работают с видимыми объектами. На происходящее за стеклом они не срабатывают, потому что снижается показатель теплопроводности. В то же время для ультразвука эти помехи не проблема, но окружающие источники излучений вредят чувствительному элементу, вплоть до выхода устройства из строя. Подбирая место установки датчика, учитывается его чувствительность и направленность действия;
Показатели времени срабатывания фотоэлемента. Этот параметр важен для помещений, где устанавливается несколько датчиков. Грамотно подобранные циклы срабатывания обеспечат последовательное включение света, адаптируя работу устройства под помещение;
Радиус действия фотоэлемента. Существуют датчики, способные охватывать зону действия в 360° их устанавливают на потолок, а устройства с радиусом в 180° предназначен для размещения на стене.

Датчик движения: схема монтажа

Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Двухпроводное подключение датчика движения

Независимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
Распределительная коробка (обычно утапливаемая в стене/потолке).
Датчик движения.
Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм 2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.
Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.
Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).
Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.
Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.

Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).
Вторая жила заводится в гнездо с маркировкой «нагрузка».
Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Преимущества

Среди положительных моментов данной схемы можно выделить:

Простую установку и пошаговую настройку;
Универсальность;
Автоматическое включение света без монтажа дополнительных включателей;
Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Источник

Как подключить трехпроводной датчик к двум проводам

А можно ли
подключить 3-х проводной датчик не параллельно, а именно вместо одноклавишника?
То есть, выкинуть его из схемы и поставить в разрыв фазы как в самом первом
случае, подключив только два провода и не подводя ноля?

С некоторыми
светодиодными лампочками такой фокус может пройти. Но вам понадобятся
дополнительные компоненты.

диод VDI 1N4007

конденсатор 2,2мкф на 400В

Диод
устанавливается между двух клемм:

А-выход с датчика

N — место подключения ноля

Конденсатор
припаивается параллельно лампочке. Схематично получается, что на датчик будет
приходить только фаза. Причем заходит на контакт L, а выходит с контакта N.

Обычный
выход «А» остается пустым. На нем «сидит» только ножка
диода и более никаких проводников сюда подключать не нужно.

Эта схема полезна тем, у кого проложен только 2-х жильный кабель, и ничего менять и переделывать вы не хотите. Однако работает она не со всеми лампами. Модели нужно подбирать индивидуально.

Отдельные
виды может и загорятся, но коэффициент пульсации на них будет такой величины,
что это сильно ударит по глазам и зрению.

Любую другую нагрузку помимо светодиодного освещения (открывание дверей, сигнализация, лампы накаливания), включать по такой схеме нельзя. Она попросту не будет работать.

Кроме того,
суммарная мощность освещения для такого подключения — не более 80Вт.

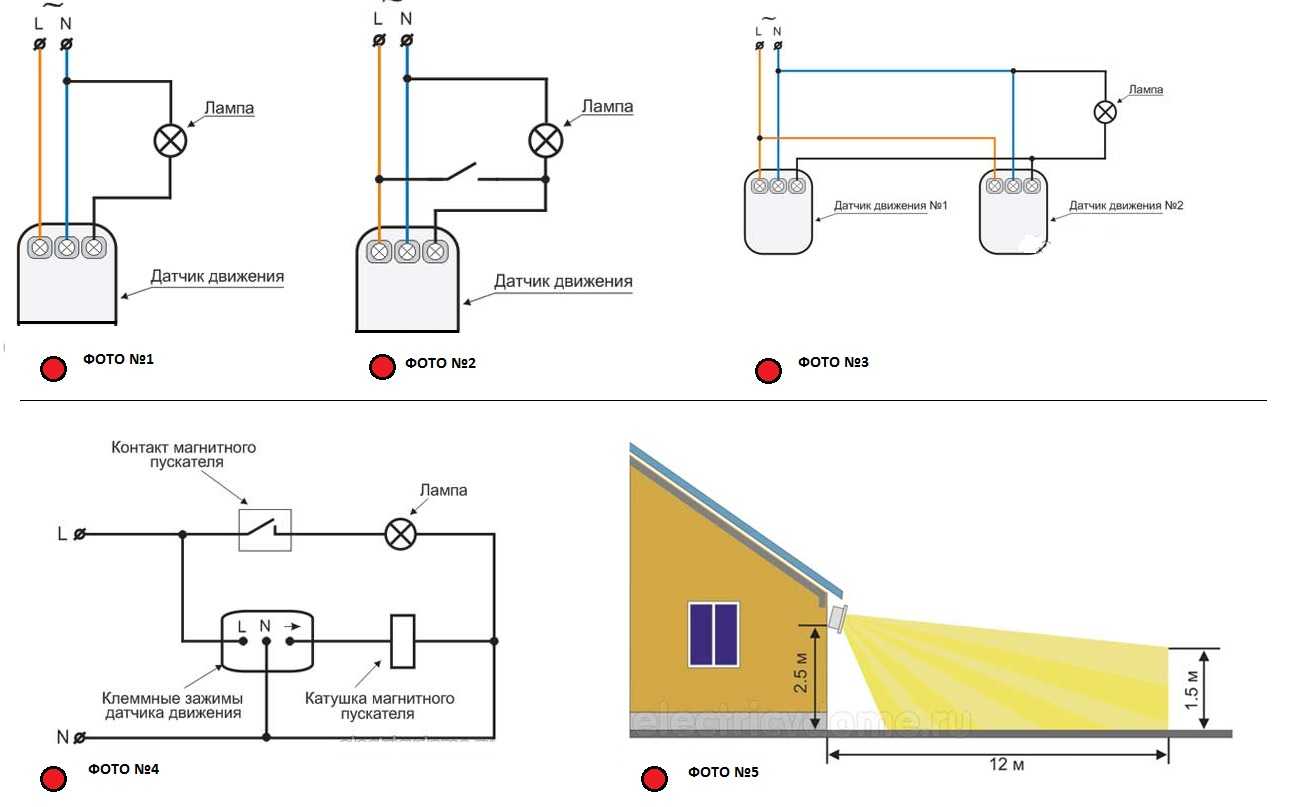

Схема с двумя датчиками

В том
случае, если у вас очень длинный коридор, да еще и с поворотами, приходится
ставить несколько датчиков вдоль стены.

Чтобы не
тянуть отдельное питания к каждому из них непосредственно от выключателя,
применяйте параллельную схему подключения.

Количество приборов здесь не ограничено. Как это работает? Например, зашли вы в начало коридора, сработал первый датчик, освещение загорелось. Вышли из его зоны, дошли до второго прибора — освещение продолжает гореть.

Зашли за
угол, где стоит третий датчик, его элементы замкнулись, лампочки по прежнему
горят. И только когда вы выйдете из зоны покрытия всех элементов, свет через
заданный промежуток погаснет.

Типы датчиков

Современный рынок предлагает приобрести три основных типа детекторов:

Инфракрасные. Срабатывают на теплые объекты, перемещающиеся в поле зрения.
Колебательные или микроволновые. Испускают высокочастотные волны, действует по принципу эхолота в охранных системах. Что касается самого принципа действия, тут все
Ультразвуковые. Реагируют на звук шагов, хлопки и пр.

Датчик движения для квартиры можно устанавливать на стене или потолке

Если вы хотите обустроить эффективное освещение на улице, то рекомендуем вам использовать колебательные датчики — у них будет меньше ложных срабатываний. Они реагируют на перемещение крупных объектов, поэтому птицы и даже собаки не приведут к их включению. Инфракрасные и ультразвуковые обычно используются внутри помещений и в качестве сигнализации. Они срабатывают на объект, устройство замыкает цепь и происходит необходимое действие (включение лампы или срабатывание блока сигнализации). По способу установки устройства бывают:

Многофункциональные. Состоят из датчика движения, соединенного с устройством, определяющим уровень освещения. Позволяют включать освещение только тогда, когда на улице или в помещении становится достаточно темно. Подобный датчик освещенности и движения хорошо подходит для бытового использования.
Комнатные. Позволяют не только включать свет, но и проводить мониторинг помещения (к примеру, при срабатывании включается сигнализация).
Датчики освещенности (используются на улице для определения времени, в которое должен срабатывать прибор).
Накладные. Аккуратно крепятся на стене, не занимая много места и не портя внешний вид строения.
Потолочные. Подходят для установки на гипсокартонные или натяжные потолки с соответствующей фурнитурой.
Врезные. Утапливаются в поверхность, обычно устанавливаются в квартирах или в офисах.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

Фазный провод подключается к датчику.
Нулевой провод от колодки идет на датчик и прожектор.
Проводник для защиты подключен к корпусу.
Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Датчик движения: основные функции и принцип работы

Основное предназначение датчика движения — коммутация электрической сети. Может работать как с активной нагрузкой в цепи, так и с активно-индуктивной. Любое движение в подконтрольной зоне в первую очередь запускает процесс определения уровня освещенности (если таковая функция предусмотрена в устройстве).

Если показатель ниже установленного порога срабатывания, устройство замыкает контакты и включает лампу. Таким образом, детектор может работать и в ночное, и в дневное время суток. Устанавливают порог срабатывания с помощью регуляторов, он может составлять от 3 до 2 000 Лк.

В быту чаще всего устанавливают устройства, работа которых основана на улавливании электромагнитных колебаний волн в инфракрасном спектре. Время, через которое детектор срабатывает, в случае обнаружения движущегося объекта, также настраивается. Поворачивая регулятор, устанавливается режим выдержки. У разных моделей время отсрочки может настраиваться от 10 с до 7—15 мин (допускается небольшая погрешность).

Работа детекторных устройств основывается на обнаружении движения или на выявлении пребывания человека в зоне обзора

Настройки датчика движения

Помимо подключения по схеме, нужно еще настроить датчик движения для освещения, отрегулировав такие параметры:

освещенность (LUX);
задержку выключения (TIME);
чувствительность к ИФ-лучам (SENS).

Отрегулировав временные настройки, можно установить отрезок, в течение которого освещение будет включаться с момента обнаружения движения в контролируемой области. Обычно это значение у светильников колеблется от 1 до 600 секунд. Важную роль в выставлении временного отрезка будет играть и скорость человека. От нее тоже зависит, сработает контроллер или нет. Если человек быстро проходит в контрольной области, показатель времени горения света лучше уменьшить. И наоборот — при установке такого приспособления в гараже или подсобном помещении логично было бы выставить большую задержку выключения.

Настройка датчиков движения

Что касается параметра освещенности LUX, то он корректирует работу светильника в дневное и ночное время суток. Если на улице или в комнате уровень освещенности понизился до определенной отметки, свет включается. Можно также изменить порог освещенности самостоятельно.

Во многих датчиках движения в светильниках можно регулировать и чувствительность к активации освещения — SENS. Реакция контроллера зависит от того, какой уровень чувствительности к объектам там выставлен. Если датчик движения довольно часто срабатывает, или же «видит» малейшие колебания, чувствительность требуется снизить. Помочь в её изменении может и простой поворот светильника в нужную точку. Кроме того, вы можете выставить:

дальность (не больше максимальной, которая обычно достигает 10—12 м);
объем (если вы не хотите, чтобы светильник включался из-за пролетевшей птицы).

Кстати, во многих моделях, работающих на улице, зимой и летом должна проводиться перенастройка — некоторые показатели в них могут сбиваться.

Назначение и принцип работы светильника

Любому человеку свойственна забывчивость, поэтому нет ничего удивительного в лампочке, работающей в пустом помещении. Уходя с работы, из дома вы можете забыть щелкнуть по выключателю, что приведет к незначительному росту энергетических затрат. Если же это происходит с достаточной периодичностью, то расходы существенно увеличатся. Самое простое решение данной проблемы — монтаж светодиодных светильников, способных работать в автоматическом режиме и отключаться в случае отсутствия в помещении человека.

Не менее актуально применение таких приборов для квартиры, где проживают пожилые люди, не способные пользоваться выключателями или не знающими их месторасположения. Из-за низкого роста до выключателей могут не дотягиваться дети. Вспомните, как родители ругали вас из-за не выключенной лампочки в туалете, ванной или своей комнате.

Качественные светильники с датчиком движения должны характеризоваться рядом особенностей:

отсутствие реакции на животных, включая кошек и собак;
вторичного срабатывания из-за того, что в комнате появился другой человек;
отключение происходит после того, как все люди покинут помещение;
возможность настройки временного интервала, что важно для проходных комнат (коридоров) — времени должно хватить на то, чтобы пройти из одного конца помещения в другой;
световой порог предотвращает включение лампы в дневное время суток (при необходимости игнорируется).

Выпускаются электрические приборы проводного или беспроводного типа. Дорогостоящие изделия включают датчик, регулирующий уровень освещения. Он блокирует включение в светлое время суток, задает яркость в зависимости от уровня естественного освещения в комнате.

Лампочки каждого типа имеют свои преимущества и недостатки. Лампы накаливания потребляют большое количество электроэнергии, люминесцентные опасны из-за находящейся в колбе ртути. Хоть светодиодные и не представляют угрозы, их существенным недостатком является высокая стоимость. Исходя из этого, запрещено размещать ртутные приборы в подъездах, на чердаках и других объектах ЖКХ: в случае механических повреждений ртуть попадет в окружающей среду и причинит вред здоровью человека, который в течение долгого времени мог не замечать поломку.

Принцип работы датчика

Смысл работы датчика заключатся в световой реакции на осуществление какого-либо движения. Если прибор зафиксирует движение, то он среагирует включенным светильником. Как правило, они устанавливаются на высоте двух-шести метров от земли.

Во избежание частых срабатываний прибора нужно продумать место, в котором он будет установлен. Не рекомендуется ставить датчик там, где находятся движущиеся приборы, приборы излучающие тепло или холод, частые движения.

Далее рассмотрим, как установить прибор движения. Крепеж производим следующим образом, по часовой стрелке поворачиваем защитную крышку, затем снимаем ее. Под крышкой находятся несколько отверстий для крепления.

Отвертки изолированные-диэлектрические до 1000В — советы как выбрать лучшего производителя
Диэлектрический изолированный инструмент для работы — какой лучше выбрать? Обзор производителей, фото + видео
Как сделать антенну для радио FM своими руками — простая инструкция по изготовлению самодельной антенны с фото и описанием

В некоторых моделях находятся три регулятора, которые напрямую связаны с установкой срабатывания, которая связаны с основными параметрами.

Разновидности датчиков движения

Чтобы классифицировать приборы, определим два основных фактора: наличие и тип сенсорного устройства, а также особенности монтажа.

Главный элемент в рассматриваемом автоматическом выключателе – это датчик движения. Существует несколько его разновидностей, основанных на разных физических законах.

При этом результат во всех случаях одинаков: при появлении объекта в контролируемой зоне происходит срабатывание сенсора и замыкание контактов питающей приборы освещения цепи.

Наиболее распространенным датчиком движения является инфракрасный – он ничего не излучает, относительно дешев и может монтироваться не только в помещении, но и на улице

Датчики движения для автоматического включения и выключения света бывают:

Акустические.
Инфракрасные.
Ультразвуковые.
Микроволновые.

Первые две категории сенсоров относятся к пассивным приборам, они ничего не излучают. Детекторы двух оставшихся разновидностей – устройства активные. Эти варианты посылают в помещение волны различной длины, а уже по характеру их отражения определяют наличие или отсутствие новых объектов в зоне своего действия.

Оборудование «активного» класса с излучателем и приемником стоит дороже «пассивных» моделей. Приборы более сложны конструктивно, но обладают низким уровнем ложных срабатываний. Пассивные устройства в этом отношении сильно уступают активным аналогам, зато дешевле конкурентов.

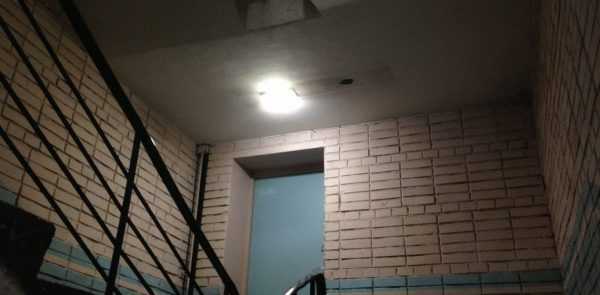

Акустические датчики срабатывают от звуков открывающихся дверей, стука каблуков и просто резких хлопков. Этот вариант лучше всего брать для коридоров общественных зданий.

Оптимально он подойдет и в качестве дополнения к иным сенсорам, чтобы свет можно было включать хлопаньем ладошек. В одиночку его ставить в частном доме не рекомендуется. Слишком много будет ложных реагирований на различные резкие звуки.

Инфракрасные датчики рассчитаны на срабатывание от тепла человека. Но они также реагируют на животных и на нагретые радиаторы. Их необходимо тщательно настраивать, а зону действия устанавливать так, чтобы в нее не попадали батареи отопления. Это наиболее простой, долговечный и дешевый сенсорный датчик для автоматического управления светом.

Принцип действия у/з датчиков. Ультразвуковые и микроволновые сенсоры схожи по принципу действия, у них лишь разный диапазон излучаемых волн

Работающие за счет излучения микроволн и ультразвука датчики устанавливать в жилых помещениях не рекомендуется. Человек их воздействие почувствовать не способен, но оно есть, а пользы от него точно нет. Замечено, что на это излучение часто в резко негативной форме реагируют домашние животные.

Подобные излучатели больше подходят для паркингов или открытых территорий. При этом активные датчики движения еще и имеют ограниченную дальность действия.

При организации контроля за большой по площади зоной ультразвуковых приборов устанавливать придется немало. Плюс многие из них срабатывает только при резких движениях. Медленно идущий человек может вовсе “выпасть” из поля их действия.

Идеальный вариант – это комбинированный сенсор с несколькими способами обнаружения входящих в контролируемую зону людей. Он надежней и реже ошибочно срабатывает. Однако за эту безошибочность заплатить придется немало, так как подобные датчики стоят заведомо дороже обычных аналогов.

Назначение датчика движения — включение освещения

Датчик движения — специальное электротехническое устройство, регистрирующее присутствие человека в области действия и подающее электрический сигнал на контроллер. Последний управляет разными приборами, включая светильники и люстры. Применение элемента упрощает эксплуатацию осветительных приборов, повышает уровень безопасности.

Первые детекторы применялись на крупных производственных и складских объектах, что преследовало охранные цели. За последние годы стоимость детекторов существенно снизилась, поэтому изделия чаще используются в домашних условиях. Датчики движения срабатывают автоматически и подают сигнал на контроллер осветительных приборов и других устройств, в том числе сигнализации.

И все же в быту детекторы чаще используют для автоматического включения и выключения светильников. В некоторых случаях выполняется параллельное подключение к системе безопасности дома (устанавливают отдельный переключатель, активирующий часть цепи) — во время отсутствия хозяев дома электрика защищает их недвижимость от несанкционированного доступа. То же самое организуется в кабинетах директоров и других важных помещениях на предприятиях.

Внешне устройство представляет собой пластиковую коробку прямоугольной или круглой формы. Отверстие перекрывается матовой пленкой с функцией линзы Френеля. Внутри установлен источник инфракрасного излучения — волны подаются через окошко на датчике. С их помощью осуществляется контроль за присутствием/отсутствием человека на подконтрольной территории.

Важно! Линза Френеля изготавливается из мягкого и нежного материала, поэтому в процессе монтажа действуйте максимально осторожно, чтобы не повредить конструкцию

Обозначение выводов датчика движения

Датчик движения внутри имеет электронную схему и для того, чтобы она заработала необходимо его подключить к питающему напряжению. Обычно датчики движения рассчитаны для подключения непосредственно к бытовой электросети напряжением 220 В, кроме радио датчиков, которые питаются от установленной внутри батарейки. Схема подключения в обязательном порядке имеется на корпусе, обычно рядом с клеммной колодкой для подключения. В данной модели датчика движения маркировка выполнена непосредственно на его корпусе тиснением пластмассы.

Буквой L, со стрелкой рядом в сторону клеммной колодки, обозначается место подключения фазного провода, N – нулевого. К выводу клеммной колодки, обозначенной L со штрихом и стрелкой, направленной от колодки, подключается провод, идущий к лампочке. О цветовой маркировке проводов электропроводки и способах определения фазы можно узнать на сайте из статьи «Как найти фазу».

Чтобы датчик движения начал работать, достаточно подать питающее напряжение на выводы его клеммной колодки L и N. Для подключения его к электросети нужно взять отрезок двойного провода, с одной стороны установить на него вилку, а второй конец, не забыв снять изоляцию, подключить к клеммам L и N клеммной колодки. Фазировка подключения проводов, в данном случае, значения не имеет. Более того, если Вы допустите ошибку и подключите провода неправильно, то ничего плохого не произойдет, датчик движения просто не будет работать. При этом мигающий индикатор включения датчика движения светить не будет.

На фотографии, для наглядности, подключен короткий кусок провода. Длина провода должна обеспечить подключение датчика движения при выборе места установки к ближайшей розетке. Если куска провода достаточной длины нет, то можно воспользоваться удлинителем.

Обычно на датчиках движения установлен светодиод, индицирующий, в каком состоянии он находится. Если датчик подключен к питающей сети и находится в дежурном режиме, светодиод мигает с частотой приблизительно один раз в секунду. При срабатывании, частота мигания светодиода увеличивается, что позволяет без подключения нагрузки, при выборе места установки знать, сработал датчик или нет. Надо учесть, что некоторые типы датчиков движения после подключения к питающей сети становится готовыми к работе после некоторого времени, 15-30 секунд.
