Обзор видов проводов для проводки в доме

Разновидности проводов и кабелей

Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:

• Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
• Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
• Просмотрите, нет ли где-то риска замыкания.

За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.

Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием

При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро

Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

• Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
• Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
• Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
• Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
• Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.

Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.

Более подробно о проводах и их обозначениях читайте статью Разновидности и марки проводов.
Совсем не обязательно запоминать по памяти все эти обозначения. Если вы не профессиональный электрик, то это вообще не имеет смысла. Проще выписать себе нужные пометки и обозначения перед походом по магазинам. А лучше перед покупкой проконсультироваться с профессиональным электриком, которому вы доверяете или продавцом-консультантом в магазине.

Простой способ подбора сечения

Замена электропроводки в квартире или частном доме своими руками начинается с определения параметров провода, который будет использоваться. Обычно схема разводки в доме состоит из цепи освещения, цепи розеток и подводного (вводного) кабеля. Каким же должно быть сечение всех этих проводов и вводного кабеля? Если в квартире или в доме находятся самые обыкновенные стандартные бытовые приборы, то упрощенный метод подбора сечения провода для домашней электросети предлагает следующее решение:

• сечение провода цепи освещения должно быть не менее 1,5 мм²;
• сечение провода цепи розеток должно быть не менее 2,5 мм²;
• сечение подводного (вводного) кабеля должно быть не менее 4-6 мм².

При проведении ремонта своими руками следует учитывать тот факт, что электроприборы с большим потреблением тока, такие как электроплиты, водонагреватели, посудомоечные и стиральные машины, требует подведения отдельной проводки, выполненной трехжильным кабелем (включая землю) достаточного сечения. Если в эту цепь будет включаться один мощный электроприбор, то будет достаточным выбрать сечение 2,5 мм². Если планируется одновременно включать два и более рядом стоящих мощных электробытовых прибора (посудомоечная и стиральная машины, бойлер и т.д.), то нет смысла тянуть для каждого прибора свою линию. Проще взять трехжильный провод сечением не менее 4 мм², а для подводного (вводного) кабеля использовать сечение 6 мм² или более.

Если же в доме имеется мастерская, в которой установлены мощные электроинструменты (электросварка, электрическое точило, токарный станок, дрель, циркулярная пила и другие), то сечения подводного (вводного) кабеля в 4-6 мм² может оказаться недостаточно. В этом случае при прокладке электропроводки своими руками следует брать подводящий кабель большего сечения.

Вышеприведенные соображения касались проводов с медной жилой. Такие провода пришли на замену алюминиевым, которые обладают худшими характеристиками, в частности, меньшей электропроводностью. Поэтому, если из соображений экономии при ремонте своими руками вы решили выбрать алюминиевые провода, а не медные, следует изменить цифры приведенных сечений в сторону увеличения. Например, прокладывать цепь розеток кабелем сечением 4 мм², а не 2,5 мм². Такой упрощенный способ подбора необходимо сечения предусматривает некоторый запас, позволяющий не беспокоиться по поводу перегрева нагруженной проводки и короткого замыкания.

Какой кабель выбрать для монтажа электропроводки

Так какой кабель выбрать для монтажа электропроводки? Прежде всего токопроводящая жила должна быть медной. Это условие указывается в ПУЭ п.7.1.34 и СП 31-110-2003, п. 14.3.

Друзья на сегодняшний день в продаже существует более 100 марок проводов и кабелей и каждый из них делится на несколько разновидностей. В данной статье я представлю всего лишь ДВА типа кабелей, которые 99% электриков на сегодняшний день (осень 2019 года) используют в своей работе. Хочу подчеркнуть НОРМАЛЬНЫХ электриков, которые занимаются электромонтажом профессионально. Не верите – спросите у них!

Чаще всего для монтажа внутренней электропроводки используются кабеля марок ВВГ и NYM.

Конструирование внутренней сети

После вводного устройства допускается разделять проводку на несколько линий меньшего сечения, каждая из которых рассчитывается по методу, приведенному выше, при условии защиты каждой линии установкой автоматического выключателя, рассчитанного на ток срабатывания, соответствующий протекающему в данной ветви.

При наличии в доме или квартире трехфазной сети, необходимо нагрузку между линиями распределять равномерно по мощности и по времени использования, чтобы не допустить перекос фаз. Это явление, возникающее при неравномерной нагрузке на фазы, проявляется возникновением повышенного напряжения и тока в отдельных из них. В результате возможен выход из строя бытовых приборов, особенно тех, в конструкции которых есть электродвигатели.

При возникновении несимметрии, то есть при повышении напряжения в одной из фаз, реле отключает питание всей сети.

Для подключения очень мощных энергопотребителей (электроплита, электрический духовой шкаф, проточный водонагреватель) необходимо предусматривать отдельные линии на каждый такой электроприбор. Для электроплиты, возможно, понадобится трехфазная линия. Проводка для таких потребителей прокладывается скрыто или в стальных трубах.

Целесообразно, из соображений экономии устроить отдельную линию для освещения, так как сечение ее будет значительно меньше, а протяженность больше остальных линий. К тому же появиться возможность осуществлять ремонт остальных линий, отключив питание на них. При этом освещение останется работающим, и сможет полностью функционировать. И наоборот, при ремонте линии освещения, возможно будет осветить рабочее место, подключившись к исправным линиям.

При конструировании электрической сети в квартире или доме, необходимо так же учесть минимальное расстояние от проводки до газовых труб и баллонов. Оно должно быть не менее 1,0 м.

Популярные марки для электропроводки

ГОСТ 31565 регламентирует применение огнестойких электропроводок. Он допускает использовать следующие типы кабелей при выполнении внутренних разводок:

• нг-LS — имеющие небольшое газо- и дымовыделение;
• нг-HF — не выделяющие галогенов во время тления и продуктов на основе газов при горении.

К 1 типу относят разновидность ВВГнг-LS, а ко 2 — ППГнг-HF.

Ниже рассмотрены кабели для проводки негорючие марок ВВГ и NYM. К преимуществам их использования относятся:

• • большой ассортимент;
  • высокая пожаробезопасность;
  • удобный монтаж;
  • качественное исполнение;
  • высокая долговечность;
  • низкая задымленность и самозатухание.

Кабель ВВГ

Для многих специалистов вопрос, как выбрать провод для прокладки в жилом помещении, не стоит. Они используют марку ВВГ. Здесь применяются одножильные медные проводники. Получил распространение в сооружениях, имеющих нормальную или повышенную влажность. Максимально допустимое напряжение — 660 В. В 1 элементе находится 1-5 жил, сечение 1,5-240 мм². По форме проводники различные: от треугольных до плоских.

Производится несколько моделей, отличающихся параметрами изоляции:

• ВВГ — с изоляцией и оболочкой из винила;
• аналогичный с индексом «нг» — снабжены изоляцией с функцией самозатухания;
• «нг»-разновидность с продолжением -LS — подобная негорючая изоляция жил с малым выделением оболочкой дыма;
• ВВГнг FR-LS — к преимуществам предыдущей модификации имеет дополнительную огнезащиту в виде ленты из слюды.

Все «нг» разновидности подходят для монтирования в пучках (1 носителе). Их используют и для электропроводки на даче.

Подробнее о силовом кабеле ВВГ написано в нашей статье.

Кабель NYM

Был создан в ФРГ. Выпускается в РФ. Используется медный проводник. Приверженцам европейских товаров лучше использовать для проводки в квартире эти кабели. По исполнению аналогичен ВВГнм. Бывает однопроволочным многожильным, с сечением 1,5-10 мм², и многопроволочным — от 16 мм². В состав входит резиновый наполнитель, обеспечивающий негорючесть и располагающийся между изоляцией жил и оболочкой. Кабель для розеток применяют с сечением 3×2,5, для выключателей — 3х1,5.

Подробнее узнать про кабель NYM можно в нашей статье.

Востребованные электрокабеля для дома

В организации домашних электросетей чаще всего используются такие виды кабелей, как:

1. ВВГ.
2. ПУНП.
3. ВБбШв.
4. NYM.

Разберем детально характеристики каждого из них.

Кабель ВВГ

Электрокабель с маркировкой «ВВГ» включает от 2 до 5 медных жил. Название расшифровывается следующим образом:

• отсутствие спереди буква «А» означает, что проводник из меди;
• первая «В» – изоляция на базе ПВХ;
• вторая «В» – оболочка из аналогичного материала;
• «Г» – нет защитного слоя.

Модификация ВВГ-ХЛ – предназначена для эксплуатации при температуре до минус 60С. Существует также тропическая разновидность ВВГ-Т – стойкая к образованию плесени и грибка в теплых и влажных условиях. Площадь сечения сердечника варьируется в пределах 1,5-240 мм2.

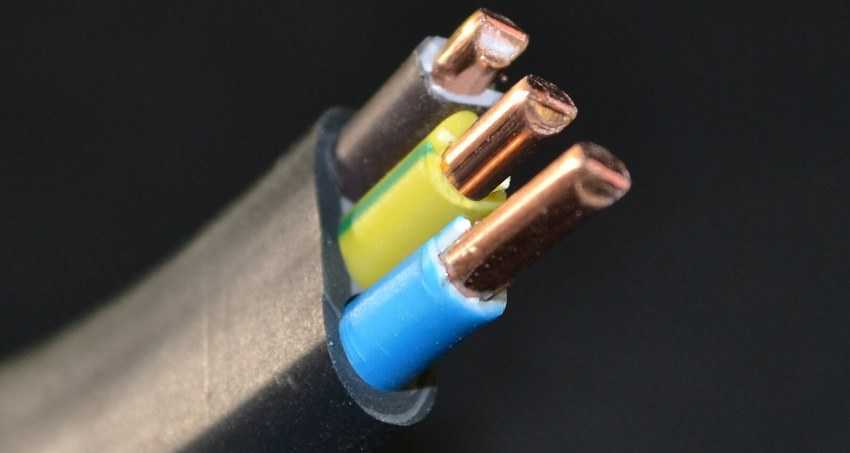

Трехжильный кабель ВВГ

Кабель ПУНП

Проводник с аббревиатурой «ПУНП» применяется в быту для подвода тока к розеткам. Также с его помощью можно подключить освещение. Буквы в названии носят следующий смысл:

• если спереди стоит «А» – жилы из алюминия, если нет – то из меди;
• «П» – провод;
• «УН» – универсального назначения;
• «П» – плоской формы.

В состав проводника входит от 2 до 5 жил. При этом сечение варьируется в рамках 1- 4 мм2. Допускается монтаж как закрытым, так и открытым способом.

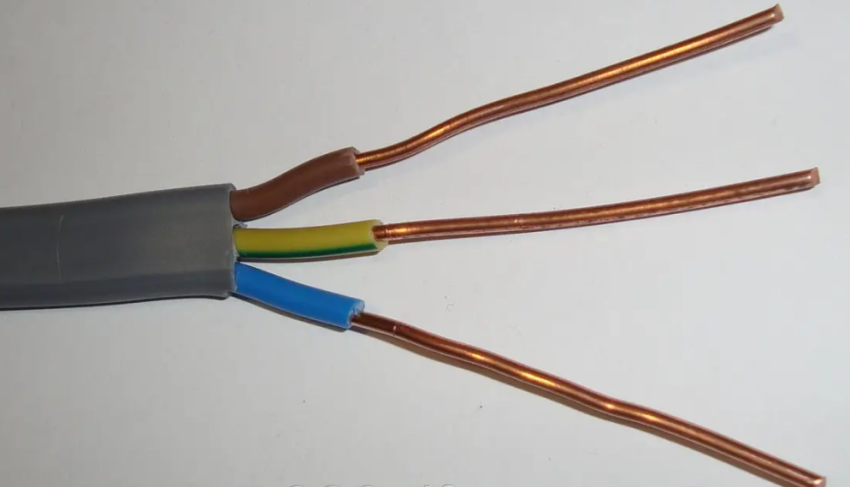

Кабель ПУНП предназначен для подводки тока к розеткам и освещению

Электропровод бронированный ВБбШв

Проводник отличается бронированной жилой из меди. Оснащается 1-5 жилами, площадью сечения от 1,5 до 240 мм2. Расшифровывается название следующим образом:

• «В» – пластиковая изоляционная оболочка;
• «Б» – бронированный слой из стальных лент;
• «б» – отсутствие подложки под броней;
• «Шв» – защитный шланг на базе ПВХ, выпрессованный.

Хорошая стойкость к термоперепадам и деформациям – основные плюсы кабеля. Применяется проводник в местах повышенного риска механических повреждений.

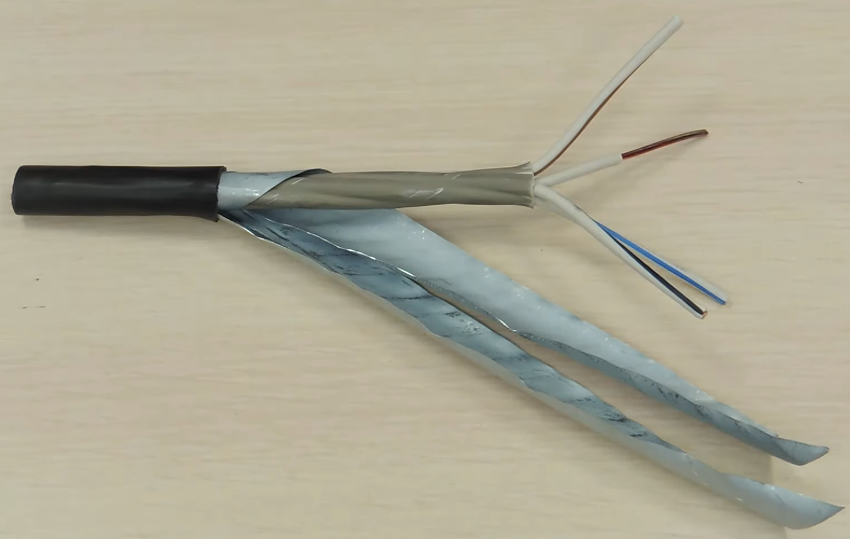

Провод ВБбШв нередко используется для прокладки под землей

Электрокабель NYM

По факту это частный аналог кабеля ВВГ – с 2-5 монолитными или скрученными жилами, негорючей оболочкой. Расшифровывается название таким образом:

• N – соответствие стандарту качества по немецкой оценочной системе;
• Y – изоляционная оболочка на базе ПВХ;
• M – допускается монтаж в любых условиях.

Устанавливается открытым и закрытым способом, например, под обшивку гипсокартоном. Разрешается укладывать в грунт в защитной гофре.

NYM – универсальный кабель, применяемый на производстве и в жилых помещениях

Популярные модели

Давайте перейдем к разбору самих проводов, которые электрики чаще всего используют в домашней электропроводке. В принципе, таких проводов не так уж и много. Предлагаем три позиции: NYM, ВВГнг и ПУНП.

NYM

Это электрический провод, изготавливаемый по немецкой технологии. К сожалению, не все российские предприятия используют немецкий стандарт, поэтому на рынке можно встретить маркировку: NUM, НУМ или даже НЮМ. Все эти провода изготавливаются по техническим условиям, и у каждого завода свое собственное ТУ. Но надо отдать должное, что и эти изделия имеют неплохие технические характеристики, правда, они ниже, чем у NYM. Поэтому расчет сечения проводов этих марок надо проводить с повышающим коэффициентом 1,1 или 1,2

Сам же провод NYM является высококачественным изделием, но среди всех используемых в электрической разводке дома проводов он самый дорогой. Поэтому не все потребители имеют возможность проводить его монтаж. Хотелось бы добавить, что в конструкции кабеля есть несколько слоев защитной изоляции с внутренним наполнением, состоящей из мелонаполненной резины. Именно эта прослойка дополнительно выполняет функции защиты при разделывании кабеля. Ведь всегда есть вероятность повредить изоляцию жил. С промежуточной прослойкой это сделать невозможно. И еще один плюс – это высокая гибкость изделия, что также снижает сложность монтажного процесса.

ВВГ

Это небронированный кабель в поливинилхлоридной изоляции и оболочке. То есть, каждая жила изолирована ПВХ пластикатом, а также общая защитная оболочка изготовлена из этого полимера. Внутреннего заполнения пространства между жилами в этом проводе нет. Необходимо отметить, что кабель ВВГ можно использовать в любых помещениях: сухих и влажных. Единственный его минус – он не растягивается.

Как подтип этого провода, на рынке присутствует кабель с добавлением в маркировке двух букв. Это «нг». Эти буквы обозначают, что данный кабель относится к категории негорючих материалов. То есть, даже в прокладке пучком он не распространяет горение. Если устанавливается в пучке кабель ВВГ, то при горении любого другого провода, этот тоже начнет гореть. Поэтому когда дело касается электрической разводки в частном доме, особенно в деревянном, то лучше выбирать модель ВВГнг.

Кстати, проводка этой марки имеет небольшое разнообразие. Это форма укладки жил. Она может быть плоской, круглой, квадратной и даже треугольной. Специалисты же рекомендуют в домах устанавливать плоский вариант, с ним просто удобно работать, плюс нет необходимости делать глубокие штробы.

ПУНП

Это самый дешевый провод для электропроводки, применяемых в частных домах и квартирах. И является он установочным плоского типа. В исполнении ПУНП может быть двухжильным или трехжильным. При этом в каждой жиле установлен однопроволочный провод. И это и есть его отличительная черта.

Использовать его можно, как и предыдущие позиции, как в силовых сетях, так и для осветительных. Но многие специалисты этому кабелю свое предпочтение не отдают, все дело в изоляции, а, точнее, в низком ее качестве. При работе разводки в ней выделяется тепло, которое негативно влияет на изоляционные слой кабеля ПУНП, поэтому со временем они теряют свои качества.

Причины для замены кабелей

Полную или частичную замену электросетей обычно необходимо выполнять в двух случаях:

1. Возраст проводки. Капитальный ремонт рекомендуется проводить спустя 15-20 лет после въезда в новую квартиру. За это время установленные коммуникации изнашиваются, становясь источником потенциальной опасности для жильцов.
2. Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электроплиты, стиральные, посудомоечные машины предъявляют повышенные требования к проводке. Нежелательно подсоединять их к старым электросетям из-за несовпадения характеристик. При планировании покупки подобных агрегатов лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Вне зависимости от причины замены электросетей, начинать работу следует с составления схемы разводки электрики и подбора кабельной продукции.

Какие провода не подходят?

Осуществлять электропроводку в квартире не кабелем, а проводом, пусть даже и многожильным или с двойной изоляцией — идея не самая хорошая. Они легко воспламеняются при продолжительном использовании. Провода не отвечают предъявляемым ПУЭ требованиям для жилых зданий. Поэтому если есть выбор и возможность, то на вопрос, какой провод использовать для проводки, нужно отвечать, что применяется кабель.

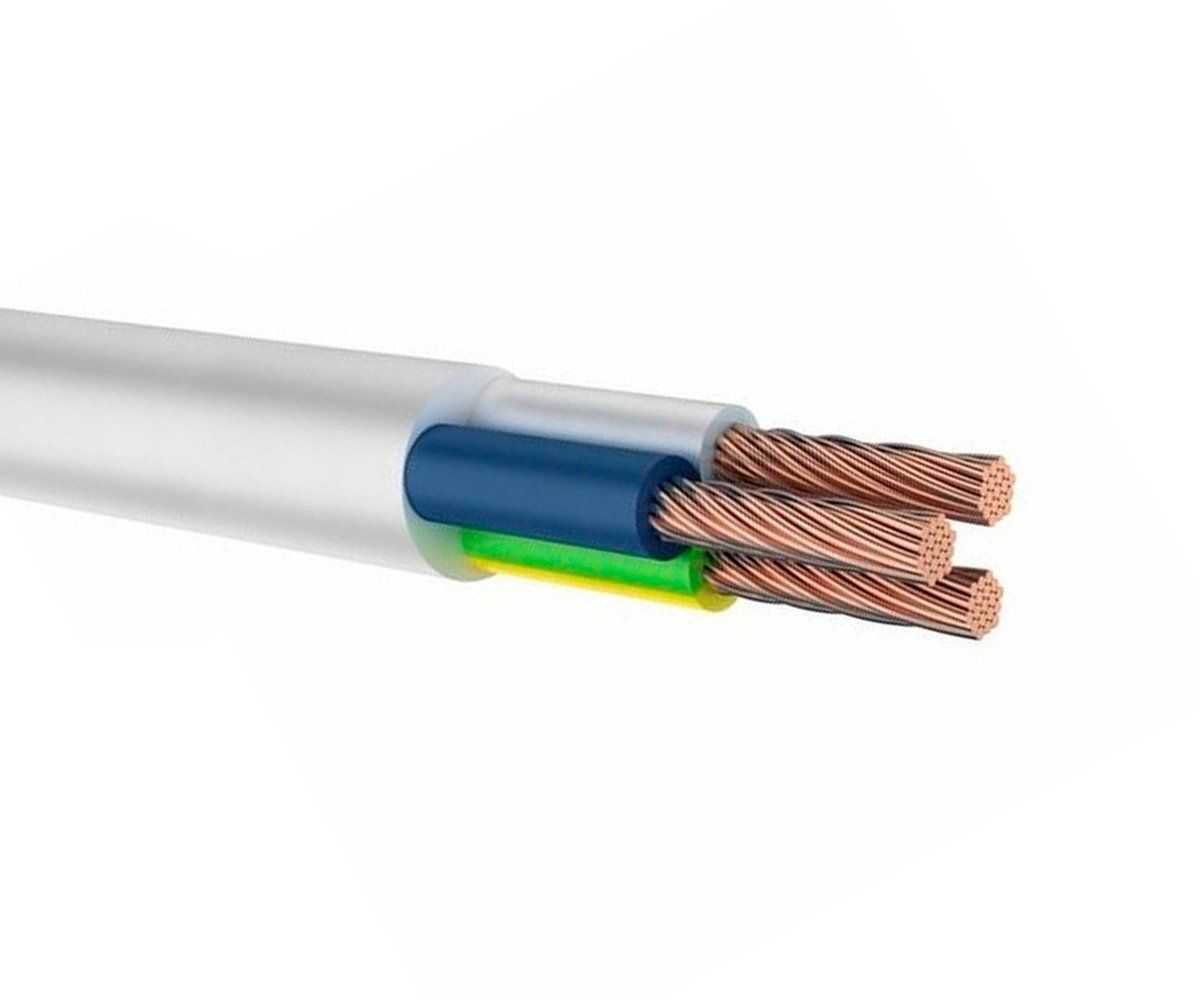

Провод ПВС

Из него производят удлинители, подключают к домашней проводке бытовые электроприборы. Работа производится до 380 В, количество проводников — 2, сечение многопроволочной жилы 0.75-10 мм². Применяется медный проводник, обернутый в виниловые материалы.

Проводка низкокачественная. Стоимость невысокая, но она перекрывается повышенной ценой работы:

• соединительные концы необходимо залужать и паять;
• имеет повышенную опасность возникновения пожаров из-за многопроволочной жилы;
• не предполагает их наличия в 1 устройстве.

Провода и шнуры ШВВП, ПВВП

Жилы медные одно- и многопроволочные. Подключают бытовые электроприборы. Отсутствует негорючая изоляция. Срок службы — непродолжительный. Не используют для стационарной проводки.

Провод ПУНП

Из-за ненадежности этот провод запрещен в электропроводке с 2007 года. Был разрешен в СССР. Сегодня из-за использования высокомощного оборудования он не способен выдерживать повышенные нагрузки. Имеет слабую изоляцию.

Какая проводка лучше — сравнение медной и алюминиевой электропроводки

Какой кабель лучше одножильный или многожильный?

В чём отличие кабеля от провода и что выбрать

Провод ПВС и его технические характеристики

Технические характеристики и область применения силового кабеля ВВГ

Что такое силовой электрический кабель и из чего он состоит?

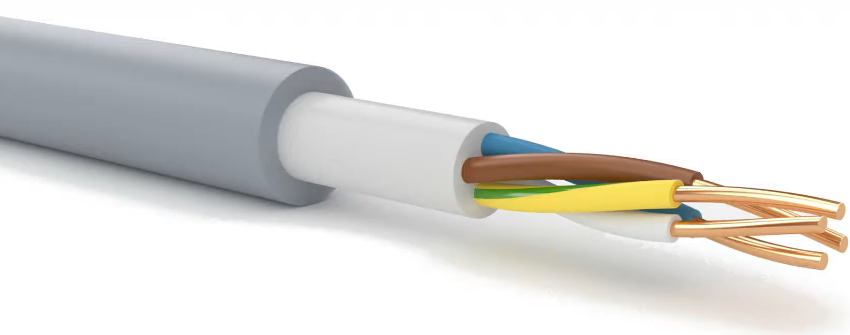

Кабель марки NYM

Какой кабель использовать для проводки в квартире кроме ВВГнг-ls? Ещё один тип кабельной продукции, который подходит для прокладки проводки

NYM. Это аналог кабеля ВВГнг, который производится по немецкому стандарту VDE 0250. Как и при выборе ВВГнг, для электропроводки желательно выбрать вариант с пониженным выделением дыма NYMнг-ls.

Расшифровка названия этого кабеля указывает на его характеристики:

• N — Normenleitung. Кабель изготовлен по стандарту VDE.
• Y- Ysolationsschicht. Материал изоляции поливинилхлорид.
• M — Mantelleitung. Показывает наличие наружной оболочки.
• ls — low smoke. С пониженным дымообразованием при нагреве.

Как и ВВГ, кабель NYM предназначен для эксплуатации при напряжении 660В. Его можно использовать для прокладки электропроводки в сухих и влажных условиях бытовых и производственных помещениях.

Эти виды кабельной продукции близки по своим параметрам, но кабель NYM имеет более высокую надёжность. Производители гарантируют срок эксплуатации изделия не менее 40 лет.

Изоляция отдельных жил и кабеля целиком выполнена из негорючего поливинилхлорида. Недостаток внешней оболочки в повышенной чувствительности к ультрафиолетовому излучению и прямому солнечному свету. Из-за этого кабель не рекомендуется для открытой прокладки.

Между внешней и внутренней оболочками есть прослойка из мелонаполненной резины, предназначенной для облегчения разделки кабеля. Эта резина горит, поэтому каждый из кабелей NYM при прокладке пучком необходимо защищать гофрированной трубкой.

Из слоя резины в изделиях некоторых заводов может вытекать маслянистая жидкость и пачкать обои и электрощитки. В этом случае конец кабеля необходимо загерметизировать при помощи термоусадочной трубки.

Есть продавцы, утверждающие, что кабель NYM и его аналоги (NUM, НЮМ и другие) имеют тройную изоляцию. Это не так. Несмотря на то, что мелонаполненная резина не проводит электрический ток, заводом-изготовителем она не считается изолятором.

Чердаки и подвалы

Отдельные требования предъявляются к проводке, устраиваемой в чердачных и подвальных помещениях зданий.

В чердачных помещениях требования к проводке повышаются вследствие применения древесины для изготовления конструкций кровли.

Для воспрепятствования проникновению влаги внутрь проводки, все соединения труб между собой и с разветвительными коробками, производятся при помощи уплотненных резьбовых соединений. Все металлические трубы зануляются.

Выключатели располагаются вне чердачных помещений, как правило у входа. Установка розеток на чердаках запрещена.

Если помещения чердака выполнены из несгораемых материалов, все вышеперечисленные требования к проводке можно не соблюдать, а выполнять монтаж проводки теми же способами, что и в остальных помещениях.

Подвальные помещения в большинстве случаев изготавливаются из несгораемых материалов. Повышенные требования к проводке обусловлены наличием в подвалах высокой влажности. Поэтому напряжение в электрических сетях, расположенных в подвалах, должно быть не более 42В. Для понижения напряжения используются трансформаторы. Проводка монтируется непосредственно по поверхности стен или потолков. Скрытая проводка допускается в стальных трубах с толщиной стенки не менее 2 мм. Выключатели необходимо располагать вне подвальных помещений.

Правила выбора кабеля для проводки в доме

Выбранный кабель должен соответствовать следующим правилам:

1. Обеспечивать нужный уровень электро- и пожаробезопасности.
2. Предоставлять возможность одновременного включения нескольких бытовых приборов и освещения.
3. Допускать быстрый и удобный монтаж.

Первоначально правилами ПУЭ п. 7.1.34 в жилом помещении разрешалось использовать только кабели с медными жилами, кроме домов, постройка которых началась до 2001 г. Однако позже эти требования исключили.

Однако при выборе домашней электропроводки необходимо помнить о том, что для совмещения алюминиевых и медных жил нужны специальные зажимы-переходники, исключающие соприкосновение разнородных металлов.

При выборе средств для домашней электропроводки необходимо определить материал жил, их сечение. При покупке в первую очередь проверяют маркировку и наличие сертификатов. Качество предлагаемой кабельной продукции не всегда соответствует нормам, поэтому лучше приобретать ее у положительно зарекомендовавших себя производителей.

Маркировка

Маркировка проводов нанесена на оплетку. За буквенным обозначением следует ряд цифр.

Если марка кабеля начинается с буквы А (например, АВВГ), то его жилы изготовлены из алюминия. В противном случае, проводники медные. Последующие буквы означают материал, из которого сделаны внешняя и внутренняя оплетки:

• В (Вр) — поливинилхлорид;
• П (Пс) — полиэтилен;
• С — свинец.

Цифры указывают на число жил и площадь сечения каждой из них.

Например, наименование самого распространенного кабеля для внутренней проводки ВВГ-0,66 кВ 3х1,5 означает наличие 3 жил сечением 1,5 мм² каждая, заключенных в поливинилхлоридную оболочку, с такой же наружной изоляцией.

Обозначение 0,66 кВ говорит о том, что изделие применяется в сети до 660 В.

Расчет сечения

Чтобы определить нужное сечение провода, следует оценить максимальную нагрузку электросети. Это можно сделать, зная потребляемую мощность подключаемых приборов. Она указывается в инструкциях, паспортах или на корпусе самих устройств.

Мощность

Сложив все значения потребляемой мощности одновременно подключаемых приборов, получим суммарную нагрузку на электросеть. Чтобы подбирать нужное сечение провода, удобно пользоваться таблицей:

Вид проводки	Жилы	Суммарная мощность, кВт2,0	Площадь сечения, мм²
Открытая	Из меди	3,3	0,75
3,7	1,0
5,0	1,5
5,7	2,0
6,6	2,5
9,0	4,0
Из алюминия	4,6	2,0
7,0	4,0
8,5	6,0
13,0	10,0
Закрытая	Медные	3,0	1,0
4,1	2,0
5,9	4,0
7,4	6,0
11,0	10,0
Алюминиевые	3,0	2,0
4,6	4,0
5,7	6,0
8,3	10,0

По токовой нагрузке

По формуле I=P/U определяют, какое сечение кабеля нужно выбрать.

I — максимальный ток нагрузки.

P — суммарная мощность всех устройств, U=220 В — напряжение сети.

Зная, что 1 мм² алюминиевой жилы пропускает около 4-6 А, а медной — 10 А, высчитывают нужное сечение.

Этот расчет неточен, т.к. не учитывает необходимый запас мощности кабеля, вид проводки, материал жил и пр. В связи с этим при расчете нужно умножать полученное значение на 1,5, чтобы создать резерв максимально допустимой нагрузки.

Например, согласно инструкциям, мощности подключаемых приборов составляют:

• 2,3 кВт;
• 0,6 кВт;
• 1,2 кВт.

Тогда общая мощность одновременно подключенных устройств составит:

P = 2,3+0,6+1,2 = 4,1 кВт, т.е. 4100 Вт.

Ток нагрузки составит I = 4100/220 = 18,6 A.

Т.о., допустимое сечение медного провода составит 18,6/10=1,9 мм². Умножив это значение на 1,5, получим 2,9 мм².

В случае применения кабеля с алюминиевыми жилами показатель толщины провода увеличивается в 1,5 раза.

Расчет по длине

Наилучший вариант — по возможности не состыковывать отрезки кабеля, т.к. места соединения ухудшают качество проводки. Для этого стоит определять нужную длину кабеля с небольшим запасом. Резерв может потребоваться при изгибах, поворотах или ошибках монтажа.

Алюминиевый

Преимущества алюминиевого кабеля по сравнению с медью:

• небольшой вес;
• легкость монтажа;
• меньшая стоимость.

Среди его недостатков можно отметить недолговечность, низкую степень безопасности и необходимость применения переходников для соединения с медным проводом.

Медный

Преимущества медных проводов:

• улучшенные технические характеристики: высокая проводимость, устойчивость к сгибанию, повышенная прочность;
• большой срок службы.

Основным недостатком этого кабеля является его высокая стоимость.

Схемы подключения варочных панелей

Производители варочных поверхностей выпускают модели, которые могут быть подключены к электросетям с разным количеством фаз. На территории России и постсоветском пространстве существует два стандарта: однофазная сеть на 220 В, редко − двухфазная на 220 В и трёхфазная на 380 В. Электропроводка в домах может иметь, в зависимости от количества фаз и годов постройки домов, различное количество проводов и цветов. Так, например:

1. Однофазная сеть на 220 В:два проводника одного цвета (обычно в домах старой постройки). «Фазу» или «ноль» придётся искать индикатором или тестером;в новых домах используют уже цветную проводку, где «фазу» (L) обозначают коричневым или красным проводом, «ноль» (N) – синим или голубым, а заземление (PE) – жёлто-зелёным. В старых зданиях проводка одного цвета, поэтому определять нейтраль придётся пробником.
2. Двухфазная сеть на 220 В. Встречается только в новостройках и то редко. «Фазы» обозначают чёрным и коричневым проводом, «ноль» – синим, а «землю» – жёлто-зелёным.
3. Трёхфазная сеть на 380 В. В этом случае «ноль» и «земля» имеют традиционную окраску, а «фазы» по одному стандарту – белый, чёрный, коричневый, по другому – жёлтый, красный и зелёный провод.

Из-за этих нюансов варочные поверхности обычно поставляются без сетевого шнура. Поэтому, кроме провода для выделенной электролинии, нужно будет купить кабель для подключения встраиваемой плиты к розетке.

Окраска изоляции проводов для трёхфазной сети

Как подключить электрическую плиту: схема для однофазной сети

В принципе, подключить варочную панель к бытовой электросети с напряжением 220 В несложно. На тыльной стороне плиты нужно снять крышку, которая крепится на защёлках или при помощи винтов. Сняв её, мы обнаружим клеммы для подключения сетевого кабеля (обычно 6 шт.).

Клеммная коробка на варочной панели

Клеммы №№ 1, 2 и 3 предназначены для фазового провода (L), №№ 4 и 5 – нейтраль (N), а заземляющая клемма (PE) обозначена специальным значком. Но как быть, если у выделенной электролинии 3 провода, а разъёмов для подключения 6 шт. Для таких случаев, как правило, в комплекте идут медные или латунные перемычки. Если их нет, то можно самостоятельно изготовить их из медного провода сечением 6 мм2. Устанавливаем перемычки, как указано на рисунке ниже, и присоединяем сетевой кабель.

Схема подключения варочной панели к однофазной сети 220 В

Как подключить электрическую варочную панель с двумя фазами

Двухфазные варочные поверхности редки, но и в этом случае нет никаких проблем с подключением. Просто точно следуем схеме подключения, приведённой ниже. Перед подачей напряжения на прибор необходимо ещё раз проверить, чтобы разводка в розетке или монтажной коробке совпадала с расключением проводов в вилке.

Схема двухфазного подключения варочной панелиЛатунная перемычка (обычно поставляется в комплекте с варочной панелью)

Как подключить самостоятельно электроплиту к трёхфазной сети

Трёхфазное питание в основном используется в загородных коттеджах, и для запитки варочной поверхности понадобится пятижильный кабель с сечением каждого проводника не менее 2,5 мм2. Подключение практически не отличается от предыдущих вариантов и выполняется следующим образом:

1. Фазные провода L1, L2 и L3 зажимаются в клеммах №№ 1, 2 и 3, соответственно.
2. Клеммы №№ 4 и 5 соединяются между собой медной или латунной перемычкой, и к одной из них подключается нулевой провод N.
3. К клемме № 6 подключается соответствующий провод заземления PE.

Если в сетевом и входном кабеле провода цветные, то при подключении просто соблюдаем их сочетание. В случае если дом старый и проводка одного цвета, то нужно быть внимательным и воспользоваться индикатором или тестером для определения фазных проводов.

Схема подключения варочной панели к трёхфазной сети

Типы проводов

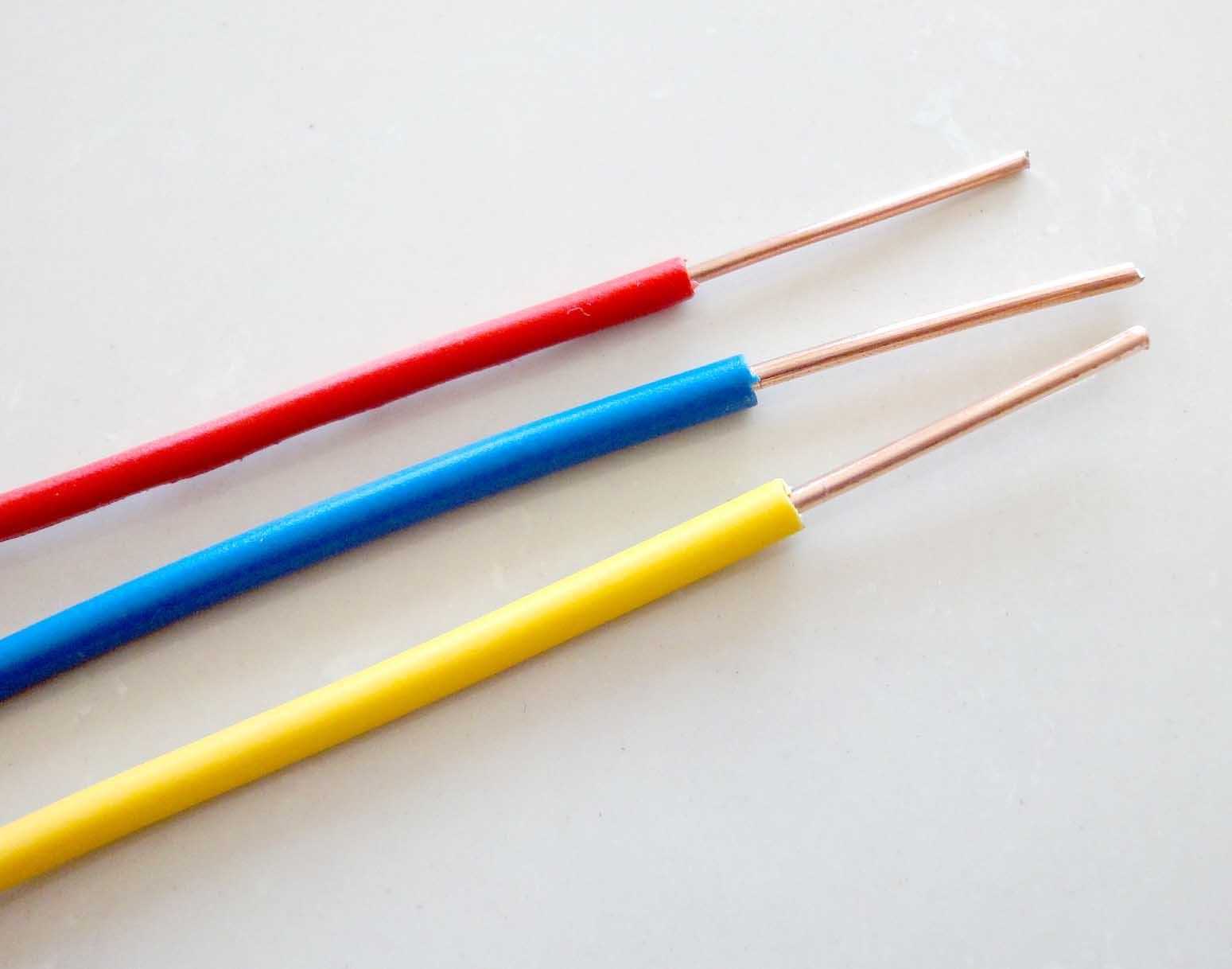

Для прокладки электрической проводки применяются кабели и провода

Для неспециалиста особой разницы между этими понятиями нет, но при прокладке проводки важно знать, чем она будет сделана: кабелем или проводом

Провод — это одна цельная проволочная металлическая жила. Провода могут быть неизолированные, а могут быть покрыты слоем изоляционного материала. Они также делятся на одноволосковые (монолитные) и многоволосковые (плетеные). Первые используют для устройства скрытой проводки.  Провода плетеного типа более гибкие и меньше ломаются при частых сгибах и перекручиваниях, поэтому их часто применяют для питания бытовой техники.

Этот провод часто используют для ремонта электросетей. Он также подходит для изготовления удлинителей и шнуров для любого вида техники. Гибкость и легкость делают ПВС незаменимым помощником для проведения освещения и монтажа розеток.



Плоский электрический провод с двумя или тремя монолитными жилами из меди. Это универсальный проводник электрического тока, высокого качества: ПБПП можно использовать при проведении электромонтажных работ в частном доме, квартире или на даче. Он подходит для подключения освещения, а также для монтажа электрических розеток и выключателей.

Алюминий или медь

Не все знают про требования ПУЭ, определяющие какой кабель лучше выбрать по материалу проводников – этот вопрос все еще часто можно часто услышать от людей, которые начали ремонтные работы. Ответ здесь один – это однозначно кабеля с медными жилами. Только они обладают необходимыми характеристиками для осуществления безопасной и бесперебойной работы электрооборудования в доме или квартире.

Для сравнения можно привести качественную характеристику.

Алюминий:

• Низкая проводимость.
• Недостаточная прочность и изгибаемость.
• Маленький срок службы из-за быстрого окисления.

Медь:

• Прочность и эластичность.
• Высокая электропроводность.
• Длительный срок службы.

Несмотря на явные отличия между алюминиевыми и медными проводами, первые из них все равно продолжают использовать для прокладки бытовой электропроводки. Это объясняется дороговизной проводки с медной основой, но здесь надо понимать, что это разовый выигрыш, ведь если брать долгосрочную перспективу, медь выигрывает по всем параметрам и полностью окупается благодаря долговечности.

Размеры и расчет сечения алюминиевых и медных

Расчет сечения — это самый важный момент при выборе нужного электрокабеля. Для верного расчета нужно сделать несколько несложных шагов:

• Посчитать суммарную мощность всех электроприборов в жилище. Эта цифра позволит определить характеристики электромагистрали, идущей от опоры в дом.
• Посчитать суммарную мощность приборов для каждого помещения. Это позволяет выбрать нужное сечение провода, который будет прокладываться в каждой из комнат.
• Входящий кабель завести на ВУ(ВРУ) и через автоматы сделать схему разводки по помещениям, с учетом сечения провода для каждой комнаты отдельно. Сечение кабеля от мощности считают по специальной таблице, которую можно найти в любом справочнике по электрике. При расчетах округляйте в большую сторону и добавляйте 20-25% запаса. Так, например, кабель диаметром около 1,8 мм (сечение 2,5 мм) выдержит:

• Медный: 21 ампер (4,6 кВт при 220В)
• Алюминиевый: 16 ампер (3,5 кВт при 220В)

Так какой же провод купить для электропроводки в квартире

На основании вышеизложенного приходим к выводу, что провод от щита учета до распределительной коробки и дальше между распредкоробками можно проложить проводом ППВ-3х2,5 или ППВ-3х4. В некоторых случаях сечение провода может доходить до 6мм2. Провод прокладываем трехжильный (фаза, ноль, заземление). Можно использовать кабель ВВГ с аналогичными сечениями.

Провод (кабель) от распределительной коробки до розетки используем тех же марок с сечением 1,5-2,5 мм2. Если розетки с заземляющим контактом, то используем трехжильный провод, если без заземления, то двухжильный. Я бы посоветовал во всех случаях прокладывать трехжильный провод. На перспективу. Вдруг через некоторое время понадобится заземляющий контакт.

Провод от выключателя до ламп освещения прокладываем сечением 0,75-1,5 мм2. Число жил от двух и до… зависит от того, на сколько групп освещения у вас разделен светильник (люстра).

При определении длинны покупаемого провода лучше всего составить план квартиры в масштабе, где вы собираетесь прокладывать проводку, условно расставить мебель и разметить, где у вас будут находиться розетки выключатели и светильники. Потом нарисовать схему прокладки проводки с указанием сечения провода и количества жил в нем. План может выглядеть примерно так:

После этого можно посчитать примерно сколько провода надо купить прибавив к расчетам процентов 10-15 на всякий случай.
