Рейтинг лучших электрических кабелей 2019-2020 . достоинства и недостатки, как выбрать

NYM – уверенность на долгие годы

Это немецкий аналог кабеля ВВГ. Только изготовлен он в соответствии с немецким стандартом DIN VDE Normenleitung. Отличается высокой надежностью, безопасностью и долгим сроком службы – до 40 лет. Его чаще всего выбирают для монтажа в квартирах, коттеджах, офисных зданиях, коммерческих и производственных помещениях. Многие производители предлагают морозостойкие кабели, температура эксплуатации которых может достигать -50 °С. Поэтому они подходят для монтажа в неотапливаемых помещениях. Также оболочка NYM не боится ультрафиолетового излучения в отличие от ВВГ – можно монтировать кабель там, куда попадают прямые солнечные лучи. А еще его легко разделывать без специального инструмента, что по достоинству оценили электрики.

Разбираемся с маркировкой

N (normenleitung) – изготовлен по стандарту VDE
Y (ysolationsschicht) – изоляция из поливинилхлорида
M (mantelleitung) – есть наружная оболочка

Кабель такого типа может иметь от 1 до 7 жил из меди. Сечение может достигать 6 кв. мм. Вы можете найти изделие с маркировкой ls (low smoke), что означает пониженное дымообразование при нагреве. Буква J показывает наличие защитной заземляющей жилы желто-зеленого цвета. Если после названия нет буквы или стоит буква О, это значит отсутствие заземляющей жилы.

Провод ШВВП и ПВВП

Шнуры и провода ШВВП и ПВВП являются
монтажными, и предназначены для линий подключения различного
электрооборудования к сети. Несмотря на двойную изоляцию (которая
тоньше, рассмотренных выше), даже качественная сертифицированная
продукция такого типа не отличается высокой долговечностью и
устойчивостью к возможным негативным воздействиям. А для внутренней
скрытой проводки тем более не применяется. Изоляция таких проводов
недостаточно стойкая с высоким температурам и возгоранию.

Эти провода имеют короткий срок эксплуатации, также этот тип
требует обрабатывать окончания и проводить пайку при монтаже.

Общие признаки для этих кабелей

Согласно п.4.1 а)-д) ГОСТ 31996-2012 общие признаки для этих кабелей ВВГ:

п.4.1 а) по материалу токопроводящих жил: медные токопроводящие жилы(без обозначения);

п.4.1 б) по виду материала изоляции токопроводящих жил: изоляция из поливинилхлоридного пластиката, в том числе пониженной пожарной опасности (В)</strong>;

п.4.1 в) по наличию и типу брони: небронированные (Г),

п.4.1 г) по виду материала наружной оболочки или защитного шланга: из поливинилхлоридного пластиката, в том числе пониженной горючести или пониженной пожарной опасности: наружная оболочка(В),

д) по наличию металлического экрана: без экрана (без обозначения)</strong>;

Как выбрать кабель ВВГнг

Перед приобретением кабеля, планирующегося для использования в домашней электропроводке, требуется определить необходимое сечение жил в соответствии с имеющейся нагрузкой. При этом сечение необходимо принять с запасом.

При выборе кабеля нужно проверить:

жилы;
форму;
сечение.

Жилы

Этот элемент — основа конструкции любого кабеля. ВВГнг выпускается как в одножильном, так и в многожильном исполнении (до 5 жил).

Судить о количестве жил можно по маркировке изделия.

К примеру, ВВГнг 3х2,5 является трехжильным с сечением каждой 2,5 мм2. Каждая из имеющихся жил может быть отдельной, либо содержать несколько отдельных проволок, сплетенных между собой. Определить это можно так же по маркировке. Многопроволочные жилы записываются в маркировке буквой М, однопроволочная жила показывается при помощи литеры О.

Форма

В зависимости от способа укладки жил, провод ВВГнг выпускается:

круглым, содержащим жилы небольшого сечения и маркирующимся литерой К;
сегментным (С), каждая жила которой имеет вид определенной части окружности;
плоским (П), в котором жилы небольшого сечения уложены вдоль одной плоскости.

Кабель плоской формы с жилами небольшого сечения удобен для настенной прокладки

Сечение

Для кабеля ВВГнг величина сечения составляет от 1,5 до 50 мм2. Однако выпускаются провода сечением до 400 мм2, изготавливающиеся по специальным заказам для определенных проектов.

Электротехнические изделия с большим сечением отличаются лучшей проводимостью, определяющейся как сопротивление проводника на 1 км протяжения провода.

Особенности прокладки кабеля

Несмотря на то, что в технической документации утверждается негорючесть NYM-провода, будет ошибочно полагать, что он абсолютно не подвержен возгоранию. Основное условие для соблюдения негорючести – отсутствие пучков и проложенных рядом других кабелей.

К следующей особенности кабеля этой марки можно отнести восприимчивость к ультрафиолетовому диапазону излучения, поэтому его нельзя эксплуатировать на открытом пространстве. С другой стороны, указанный выше ВВГнг имеет идентичные параметры и куда более широкую сферу применения. Он подходит как для внутренних, так и для наружных прокладок. ВВГнг можно смело использовать для ввода электрической линии со столба до дома либо при обустройстве ответвления сразу за СИП-проводом.

Параметры силового кабеля ВВГНГ:

-50-+50 °С – температура кабеля (влажность воздуха не выше 98 %);
до 70 °С – максимальный температурный режим нагревания жил. Горение возникает при 400 °С;
-15 °С – максимально низкая температура, при которой возможно прокладывание;
660 и 100 В – номинальное напряжение;
50 Гц – частота;
максимум 8 часов кабель силовой ВВГНГ может работать в аварийном режиме (за все время эксплуатации максимум 1000 часов);
450 м в длину при поперечном сечении 16 мм2, 300 м – 25-70 мм2, 200 м – от 95 мм2соответственно;
для проводника с одной жилой – 7,5 размеров минимальный радиус изгиба, который допускается, с многими жилами – 10 размеров;
12 МОм/км составляет электрическое сопротивление изоляции, когда температурный режим 20 °С и 1,5 мм2 – поперечное сечение, 10 МОм/км – при 4-5 мм2, 9 МОм/км – при 6-9 мм2, до 0,005 МОм/км – при 10 мм2;
может эксплуатироваться до 30 лет, при этом на 5 лет дается гарантия. Если нарушаются нормы хранения прослужит максимум 2 года.

Кабель ВВГНГ ГОСТ имеет такие основные параметры, которые следует обязательно учитывать, что позволит выбрать качественное изделия для прокладывания в доме и на улице.

В каких случаях нужно выполнять замену квартирной проводки

Электрическую проводку в домах и квартирах меняют в таких случаях, как:

Физический износ кабельной разводки. Это выражается в хрупкости, растрескивании изоляции, ломкости металлических жил, что может привести к коротким замыканиям. Физический износ проводки наступает после 20-30 лет эксплуатации.
Несоответствие сечения токопроводящих жил нагрузке. С приобретением новой бытовой техники суммарная потребляемая мощность возрастает и может превысить ту, на которую рассчитана проводка. Это выражается в том, что провода начинают перегреваться, розетки плавятся, автомат выбивает.
Монтирование проводки из алюминиевых проводов. Согласно действующим нормам, в квартирах монтировать проводку можно только кабелями с медными жилами, поскольку они в большей мере соответствуют требованиям пожарной безопасности.

Также желательно менять электропроводку во время капитального ремонта.

Даже если кабельная разводка пока не исчерпала своего ресурса, это может произойти в ближайшие несколько лет, и тогда придется отделывать стены заново.

Какой кабель лучше – ВВГнг или NYM?

Часто возникает вопрос, кабель какой марки лучше выбрать — NYM или ВВГнг? Оба варианта являются популярными и надежными. Сравним основные технические характеристики данных марок.

Резюмируя сравнительный анализ, выделим положительные отличия каждой из этих марок.

Преимущества ВВГнг:

широкий диапазон сечения жил;
оболочка более устойчива к воздействию ультрафиолетовых лучей;
более низкая цена.

Преимущества NYM:

высокая пластичность и механическая прочность;
слой резиновой изоляции в кабелях с количеством жил 2-5 повышает сопротивляемость влаге;
легкая герметизация кабельного ввода благодаря правильной окружности сечения.

Необходимое сечение жил как в кабеле NYM, так и в ВВГнг подбирается в зависимости от нагрузки на будущую сеть. В интернете приведены таблицы с данными мощности, тока и сечения кабеля для правильного выбора номинала. При расчете данных таблиц применяется информация из ПУЭ. Стоит внимательно отнестись к подбору, так как кабель меньшего сечения может привести к перегреву проводки и стать причиной пожара. А покупка кабеля со значительным запасом приведет к дополнительным тратам на покупку более дорого проводника.

Область применения

Удлинители или переноски

Основная сфера применения и предназначения обсуждаемых проводников – это удлинители. При этом если удлинитель будет использоваться в тяжелых условиях (на стройке, в гараже для подключения электроинструмента), лучше выбрать провод ПВС

В этом случае характерны частые перегибы и случайные удары и трения, поэтому важно чтобы у проводника была качественная и толстая изоляция

Если удлинитель будет проложен где-нибудь за мебелью или другим способом, где вероятность того что его придавят или произойдут другие повреждения минимальна, то вполне можно выбрать шнур ШВВП. Его удобнее будет проложить или провести в узких местах из-за меньших размеров. Такие удлинители используют, когда розетка расположена в неудобном месте, а также для подключения нескольких электроприборов установленных в одном месте, например, телевизора, медиа проигрывателя и акустической системы.

Поговорим о том, что лучше для удлинителя: провод ПВС или ШВВП. Если говорить обобщенно, то удлинитель из ПВС используется там, где вероятны частые удары или повреждения. Также он лучше подходит для подключения мощного электрооборудования, например, перфораторов, болгарок или даже каких-то технологических устройств типа тепловых пушек, при условии отсутствия прямого попадания потоков горячего воздуха или частей устройства на сам провод.

ШВВП используют для тех удлинителей, в которые не подключаются мощные приборы. Они лучше подходят для подключения небольшого кухонного оборудования, светильников, электробритв и бытовой электроники.

О том, как сделать удлинитель своими руками, мы рассказывали в статье. Ознакомьтесь с материалом, чтобы сделать надежный удлинитель для подключения бытовой техники.

Освещение и проводка

Так как скрытая и открытая проводка являются стационарными электроустановками, то под это определение уже не подходят ни провод, ни шнур. В отличие от них кабель с однопроволочными жилами типа ВВГнг специально предназначен на использование в проводке. Тем не менее часто возникает вопрос: «Можно ли использовать ШВВП или ПВС для проводки либо освещения?». Для основной проводки и подключения розеточных групп их применение не рекомендуется.

У ШВВП наружная оболочка достаточно тонкая, для прокладки в стене, хотя это можно исправить его прокладкой в ПВХ-гофре

В то же время у ПВС хоть и толстый слой изоляции, но есть интересное мнение о том, что это затруднит отдачу тепла окружающей среде токопроводящими жилами, что особенно важно при скрытой прокладке под штукатуркой

При подключении точечных светильников в подвесном потолке провода прокладываются за гипсокартонным листом, а если потолок натяжной – то по поверхности чернового потолка. В связи с многообразием дизайнерских решений по установке точек освещения по изогнутым контурам, удобнее будет использовать провода с гибкими жилами. В этих случаях будет удобным выбор ШВВП или ПВС. Но с точки зрения долговечности и механической прочности в этом случае ПВС подходит лучше.

Прокладка на улице допускается только в ПВХ-гофре, а диапазон рабочих температур лучше подходит для этой цели у провода ПВС.

Напоследок рекомендуем просмотреть полезное видео по теме статьи:

Мы рассмотрели отличия ШВВП от ПВС и советы о том, какой из них выбрать для конкретных задач. Но хотим напомнить, что соединение этих проводов нужно проводить с помощью клеммников с пружинным зажимом (типа ВАГО), пайки, сварки, гильзованием. Делать скрутки категорически запрещено, а при зажиме под винт (как в розетках) жилы провода начинают рваться, из-за чего ухудшается контакт. Со временем он будет греться или вообще отгорит.

Nexans («Угличкабель»)

Разбавим отечественных производителей французским – да и то относительно, так как наиболее востребованную продукцию бренд производит на заводе в Угличе (Ярославская область). В ассортименте продукция, как для бытовых электросетей, так и для больших промышленных объектов, в том числе с особыми требованиями по защите от огня и возникновения дыма. Так, кабели с подобной защитой использовались при монтаже резервного энергоснабжения, пожарной сигнализации и системах пожаротушения использовались в аэропорту Шереметьево и других ответственных объектах.

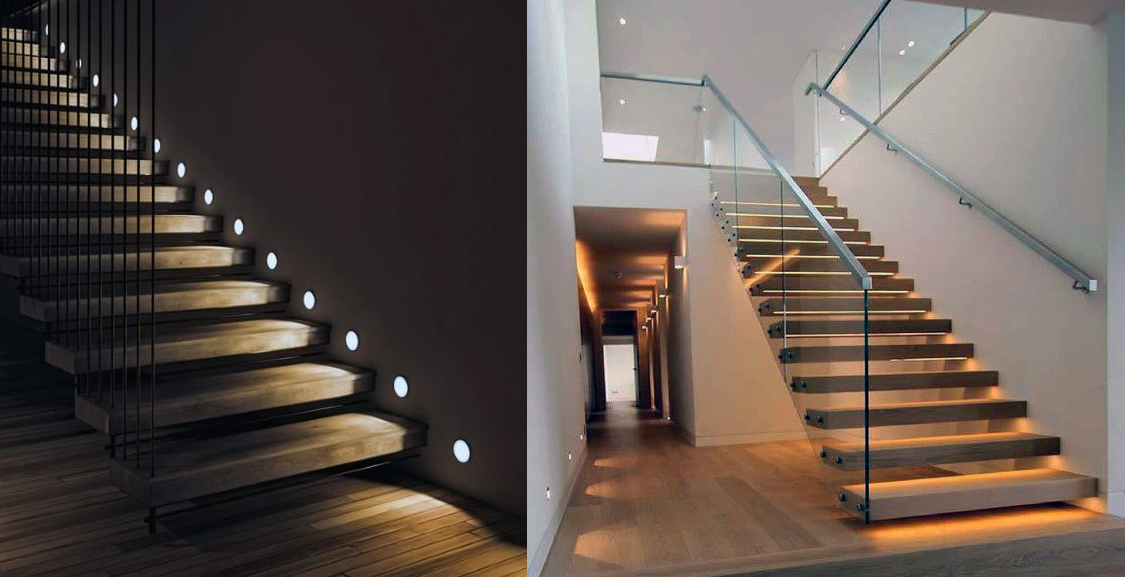

«Умная» подсветка лестницы и зачем она вам нужна

Всё вокруг становится умнее: телефоны, машины, дома, даже лестницы. Посмотрим, что из себя представляет «умная» подсветка лестницы и почему без нее не обойтись в современном загородном доме.

В основе нашего рейтинга лучших производителей силового кабеля ВВГнг-LS 2022 года – отзывы специалистов в области электрики, строительства, а также покупателей ТК «Ланской». Он не является прямым руководством к покупке и несет субъективный характер. Узнать больше том, что необходимо для устройства безопасной и рабочей проводки, вы можете в салонах электротехники нашего торгового комплекса. Их консультанты помогут подобрать все необходимое в соответствии с вашим проектом.

Выбрать кабель ГОСТ или ТУ?

В отдельной статье мы рассматривали, чем отличается кабель ГОСТ и ТУ. Если говорить коротко, любой кабель изготавливается по техническим условиям завода (сокращенно ТУ). Это означает, что завод-изготовитель заявляет определенные условия, которым соответствует кабель (сопротивление на 1 км. кабеля, материалы оболочки и изоляции, наполнитель, сорт металла и тд). При этом каждый завод обладает возможность получить соответствие ТУ своего завода государственному стандарту(сокращенно ГОСТ).

Если завод получает ГОСТ на свою продукцию, это означает что ТУ завода по производству кабеля соответствует ГОСТ стандарту. В простонароде тот кабель, который не проходит сертификацию, называют ТУ( потому что кабель соответствует ТехУсловиям завода, но не соответствует ГОСТ), а кабель, который прошел сертификацию, называют ГОСТ (то есть ТУ завода соответствуют ГОСТ).

Очень часто нам задают вопрос – что брать, ГОСТ или ТУ? Это решение остается в первую очередь за Вами. Мы же, со своей стороны считаем, что оптимальным кабелем по соотношению качество-цена является кабель ВВГнг ГОСТ – то есть плоский кабель без наполнителя, но выполненный по ГОСТ. Для бытовых нужд его более чем достаточно.

Какой провод лучше всего выбрать для проводки в квартире

Если послушать опытных электриков, то при вопросе, какой провод использовать для проводки в квартире, рекомендуется выбирать медный. В основном его устанавливают в специальные штробы в стенах.

Наиболее помехоустойчивая марка провода для электропроводки будет двухжильная ВВГ из меди. Но он должен быть дополнительно защищен слоем изоляции или помещен в специальную гофру, которая исключает образование механических повреждений или доступ влаги к изделию.

Если у человека не хватает средств, то можно выполнить смешанный тип проводки. Использовать алюминиевые кабели для групп освещения, а для установки розеток протянуть медные.

Алюминиевые жилы

При покупке провода, важно не попасть на подделку. Поскольку в последние 10 лет открылось достаточно много фабрик по изготовлению кабельной продукции

Поэтому при покупке нужно обращать внимание на имя производителя, срок гарантии изделия, проверить целостность упаковки. Если упаковка повреждена или ее вообще нет, то это говорит о том, что изделие неправильно хранили на складе, и возможно на него попадала влага или был поврежден слой изоляции

Тогда рекомендуется отказаться от приобретения такого кабеля.

Непосредственно перед началом монтажных работ, в обязательном порядке нужно проверить изделие на наличие механических повреждений. Потому что в последствии, даже небольшая трещина может привести к короткому замыканию.

В заключении необходимо отметить, что при монтаже проводки в частном доме, желательно отдать предпочтение меди. Она полностью оправдывает свою стоимость. Но, если человек не обладает навыками электрики, то даже медные провода могут вызвать неприятные последствия. Поэтому лучше пользоваться услугами специалистов с хорошим электрооборудованием.

https://youtube.com/watch?v=O3l-XOhDm1A%3F

Какие кабели и провода использовать для проводки в квартире — Какой кабель использовать для домашней сети, как рассчитать нагрузку

NYM или ВВГнг: в чем разница и что лучше выбрать для проводки

Расшифровка маркировки проводов и кабелей

Как спрятать провода в квартире — маскируем кабели +50 идей на фото

Схема проводки трехкомнатной квартиры: замена и прокладка кабеля

Горит ли кабель ВВГнг

Кстати, на практике разница между кабелями ВВГнг и ВВнгLS не такая уж и маленькая. Как говорят технологи, непосредственно отвечающие за производство этой продукции, когда при испытаниях горит кабель ВВГнг, в помещении просто невозможно находится.

Многие почему-то путают аббревиатуру «нг», думая что она гарантирует именно «не горючесть» кабеля. На само деле она обозначает, что изделие не поддерживает и не распространяет горение, после удаления источника огня от него. Но сам кабель при воздействии пламени и других факторов (КЗ, перегруз), очень даже горит и плавится.

Когда же горит кабель ВВГнгLS, то все гораздо комфортнее и безопаснее. При этом имеется в виду не какой-то масштабный пожар, а некое локальное возгорание. Например в том месте, где при прокладке была случайно повреждена изоляция.

Защититься от таких пожаров на самой начальной стадии можно многими способами. Один из последних, пока еще не широко внедренных в наши квартиры — это установка специальных искрозащитных устройств. Пожар локализуется еще на стадии образовании искры.

Область применения

Кабель NYM может эксплуатироваться в различных климатических зонах, внутри производственных объектов с пониженным или повышенным уровнем влажности, в бытовых и жилых комнатах и даже на открытом воздухе

При наружном монтаже важно исключить прямое попадание ультрафиолетовых лучей солнца

Внутри жилых домов провод применяется в разных случаях: и при открытой, и при скрытой проводке. С его помощью выполняют коммутацию осветительного оборудования, электрических розеток, выключателей и других приспособлений. При обустройстве линии в открытом грунте кабель обязательно следует защитить при помощи гофрированных труб или специальных коробов. При воздушной прокладке NYM усиливается качественными эстакадами. Для любых электрических устройств, на вводе которых должно быть уплотнение, лучше всего использовать именно такой кабель.

Оборудование для прокладки кабелей

Трехфазное устройство защитного отключения (УЗО)

Монтаж электропроводки требует грамотного выбора проводников и покупки к ним соответствующих аксессуаров. Это комплектующие, электроустановочные приборы и материалы, которые придется израсходовать во время работ. Чтобы заранее понять, сколько устройств потребуется приобрести, составляется схема с планом разводки.

К дополнительным устройствам, которые обязательное потребуется выбрать и купить, относятся:

средства защиты: автоматические выключатели и УЗО;
подрозетники;
розетки, переключатели;
кабель-каналы;
монтажные коробки;
гофрированные трубки;
щиток;
изоляция, хомуты.

Расшифровка названия

Прежде всего, расшифруем все буквы в аббревиатуре. Нередко многие задаются вопросом, что же они обозначают?

В первая

означает, что изоляция сделана из полиВинилхлоридного материала

В вторая

оболочка кабеля также выполнена из полиВинилхлоридной изоляции

кабель Голый, без какого-либо защитного бронированного покрова

Чтобы просто запомнить, электрики между собой его называют:

Винил-Винил-Голый

Некоторые марки после ВВГ имеют в названии дополнительные буковки:

расшифровывается как ”плоский”

нг

обозначает что кабель не горючий, хотя более правильно будет “не поддерживающий горение”

кабель не горючий даже при прокладке в пучках

Негорючий, по причине применения специальной изоляции, не поддерживающей горение, как основной жилы, так и внешней оболочки. При коротком замыкании такая изоляция обволакивает жилы и не дает им гореть.

Многие ошибочно рассказывают о добавлении меловой смеси в изоляцию жил данного кабеля, якобы для снижения горючести. Никакого мела там нет.

В саму изоляцию добавляют только краситель, иначе качественного изделия не получить.

Для этого жилы в процессе производства предварительно обваливают в меловой ванне. Кроме этого такая технология помогает не слипаться жилам внутри оболочки.

Помните, что свойство не гореть для кабеля, это только часть задачи. Нужно чтобы огонь затухал и не распространялись опасные продукты горения, а для этого необходимо вытеснить кислород из этой самой зоны. В ПВХ оболочке ВВГнг-LS есть хлор и другие добавки, которые и выполняют эту функцию.

Именно из-за этого, марку ВВГнг-LS в первую очередь и рекомендуют для монтажа проводки внутри дома, офиса, квартиры.

это сокращение от Low Smoke, то есть низкое дымо- и газовыделение

Сравнение параметров

Сравнение данных нагляднее делать, объединив сведения одной табличной формой. Элементы несоответствия выделены:

Различие характеристик присутствует по многим позициям. Вопрос, приобретать ли кабель NYM или ВВГнг, невозможно решить без внимательного сравнения несоответствий, которые придают различные свойства при монтаже и эксплуатации:

Практически одинаковые температурные диапазоны. Отличие в том, что пластикат позволяет проводить прокладку ВВГ без предварительного разогрева при более низкой температуре воздуха, -15°С. Композитная резина NYM не позволяет работы ниже -5 градусов;
Более суровы электрические испытания отечественной продукции. 3000 вольт на 10 минут, против 2 кВ в течение 5 минут. Требовательность на проверке объясняется толстой изоляцией и оболочкой импортного кабеля, наличием дополнительного среднего слоя защиты. Эти обстоятельства повлияли на увеличение веса;
Мягкий винил, слой эластичной резины повысили гибкость NYM. Это позволяет прокладывать его одиночно с меньшим радиусом, облегчает работу на фигурных участках трассы. Большое значение имеет возможность уплотнения мест ввода оболочки во взрывоопасных помещениях. Жесткий ВВГнг с оболочкой из модифицированного пластиката, обладает высокими противопожарными свойствами, обеспечивая возможность прокладки пучками. В отличие от европейского коллеги, он легче переносит прокладку без защиты от ультрафиолета на открытом воздухе;
Слой мелованной резины, обеспечивая герметичность, позволяет применение в очень влажных местах. Он же облегчает разделку концов NYM при монтаже. Субъективно более приятный светлый цвет шланга хорошо маркируется фломастером или ручкой при укладке;
Стоимость ВВГнг ниже.

Выбирать кабель для конкретного применения, необходимо учитывая особенности, характеристики, места и условия прокладки.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Кабель АВВГ

Кабель АВВГ – с алюминиевыми жилами и двойной
виниловой изоляцией. Пожалуй, один из наиболее распространенных
типов кабелей. Используется в сетях 0,66/1 кВ с частотой
переменного тока 50 Гц. Выпускается в диапазоне сечений от 2,5 до
240 кв. мм. С количеством жил от 2 до 4. Его используют для
стационарного подключения электрооборудования к питающей сети,
может использоваться и в помещениях со сложными условиями, с
повышенной влажностью или взрывоопасные. Его можно использовать в
качестве проводника на силовую проводку фактически активно
используется в сетях 0,4 кВ. Используется и для проводки в жилых
домах, подходит для подключения розеток и на производстве. Срок их
использования – не менее 30 лет.

Варианты исполнения:

АВВГз-П: с заполнением;

АВВГнг-П: не распространяет горение в
пучках;

АВВГзнг-LS-П: не распространяет горение в
пучках, с низким дымо-газовыделением;

Прокладывать проводку в доме алюминиевым кабелем АВВГнг
допускается, но при этом нужно взвесить все «за и против».
Недостатков у подобного вида проводов есть не мало:

1).Текучесть металла. Алюминий имеет свойство
растягиваться, это имеет негативное последствие в случае винтового
соединения проводов. Соединения проводов со временем ослабевают,
начинают греться, окисляться и подгорать, вплоть до полной потери
контакта.

2).Ломкость алюминия. В процессе старения и
долгого эксплуатационного срока провода просто-напросто будут
переламываться, особенно при частых нагрузках и перегревании. Это
же нужно учесть, когда вы будете перезаделывать старые скрутки –
при раскручивании и повторном их скручивании большой риск того, что
жила переломится.

3).Пожароопасность. В соответствии с
международными стандартами алюминиевая электропроводка давно
признана потенциально пожароопасной.

4).Сечение кабелей для прокладки проводов следует выбирать в 2-е
большим, чем при прокладке медным проводом.

Для электропроводки в квартире рекомендуется применять кабель
марок АВВГнг или АВВГнг-LS.

Для розеток: АВВГнг 3×4, АВВГнг-LS 3×4

Для выключателей: АВВГнг 3×2,5, АВВГнг-LS
3×2,5

Какими нормативными документами регламентируется использование

Бытовой удлинитель

При изготовлении ПВС руководствуются требованиями ГОСТ 7399-97. Раздел включает основную информацию о сортаменте, перечень испытаний, требования безопасности. Технический стандарт регламентирует основные механические и электрические пороговые данные. Производитель может изменять отдельные конкретные цифры в указанных допустимых пределах.

В соответствии с ГОСТом провод по количеству жил может иметь 4 варианта исполнения. Площадь сечения жил варьируется от 0,75 до 16 мм2. Продукция с максимальными параметрами выпускается только кабельными заводами.

По нормам, скрутка провода 0,75–2,5 мм2 должна быть выполнена в левом направлении, без заполнителя.

Советы по выбору

Отправляясь на рынок за таким кабелем, будьте осторожны, поскольку большая часть продукции, которую продавцы называют отечественным аналогом NYM-провода, является подделкой. Об этом свидетельствует отсутствие нужной маркировки

Выбирая кабель, обратите внимание на изображенный логотип и маркировку. Надежные и проверенные производители всегда наносят на изделие собственные обозначения

Уже это дает какую-никакую гарантию на то, что изготовитель не боится нести ответственность за выпущенную продукцию и уверен в ее качестве.

Продавцы-консультанты или обычные базарные торгаши могут рекомендовать вам к приобретению провода ШВВП или ПВС, заявляя, что они являются отличным аналогом NYM-кабеля. Не стоит вестись на подобные ухищрения, поскольку в случае с ШВВП и ПВС речь идет об обычных шнурах. Главная характеристика, которая отличает шнур от кабельного изделия, связана с возможностями эксплуатации. Первый зачастую подходит исключительно для коммутации бытовых приборов и техники, а второй – для подключения всей проводки и более сложного оборудования.

Обязательно выбирайте кабель с заземляющей, желто-зеленой жилой, что позволит вам обеспечить высокую безопасность при эксплуатации оборудования и домашней проводки. При выборе сечения продукции нужно руководствоваться простыми и общими правилами. Подключая системы освещения, достаточно воспользоваться проводами сечением 1,5 кв. мм, розетку или выключатели – 2,5, духовую или электрическую печь – от 4,5 кв. мм.

Несмотря на многочисленные отечественные заводы, которые пытаются произвести качественный NYM-кабель, в данном случае лучше всего отдать предпочтение зарубежным заводам из Германии, Франции или Турции. Кто знает, возможно, спустя несколько лет ситуация изменится, но пока мы вынуждены констатировать такой печальный факт. Что касается эксплуатации, то NYM подходит только для внутренней одиночной прокладки. Никаких других вариантов изделие не поддерживает: не стоит вестись на убеждения и обман продавцов!

Кабеля применяемые для проводки в частном доме или квартире

Итак, с сечением кабеля мы определились:

Для розеток нужно брать сечение 2.5 мм2, потому что включаемая
нагрузка может доходить 3-4 киловатт. Выбор нужно делать с запасом
от планируемой нагрузки на треть. Тем более, что лежащий под
штукатуркой кабель слабее охлаждается и это тоже учитывается при
подборе.
Для освещения используют сечение 1,5 мм2.

Внимание! Поскольку, правила ПУЭ требуют
заземлять домашние электроприборы и ставить специальные розетки, то
для внутренней прокладки используется трёхжильный кабель. В таком
кабеле уже имеется рабочий фазный проводник, нулевой рабочий и
защитный ноль

Отличия кабелей от проводов

Начинающие мастера часто задают вопрос, что покупать для прокладки электрокоммуникаций – кабели или провода.

Чтобы решить эту проблему, нужно выяснить разницу между этими изделиями:

Согласно принятому в СССР ГОСТу 15845-80, кабель состоит из одного или нескольких проводников (жил), покрытых изоляционным материалом. Такие элементы в свою очередь заключены в пластмассовую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный покров, в том числе и бронированный.
Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать подобные изделия в самых сложных условиях, например, под водой и под землей.
Провод же состоит из одной либо нескольких скрученных жил, которые могут быть как изолированными, так и голыми. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) либо оплетку/обмотку из текстиля или проволоки. Защищенность провода значительно меньше, чем кабеля, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электросети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не превышающим 24В.

Провода отличаются от кабелей наличием оголенных жил и более легкой защитной оболочкой. Их можно применять для создания электросистем, к которым не предъявляются повышенные требования

При выборе материалов для прокладки электросетей в жилых помещениях следует отдавать предпочтение безукоризненно качественной продукции. Лишь в этом случае можно установить безопасную, пожаростойкую и надежную проводку, которая обеспечит доставку электрического тока в каждый уголок квартиры.
