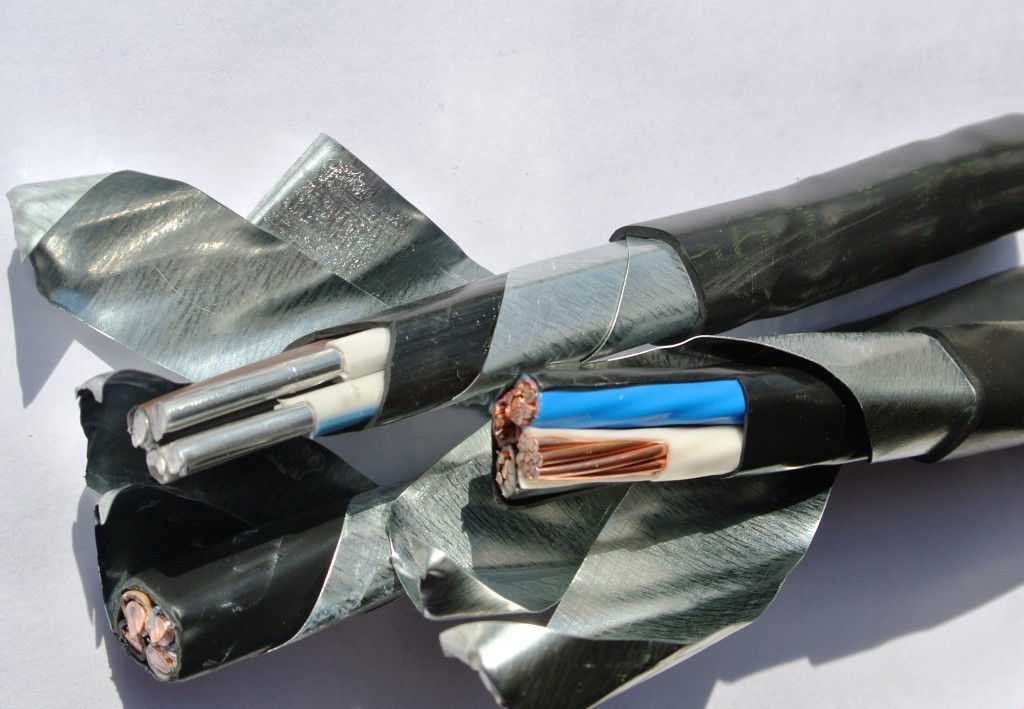

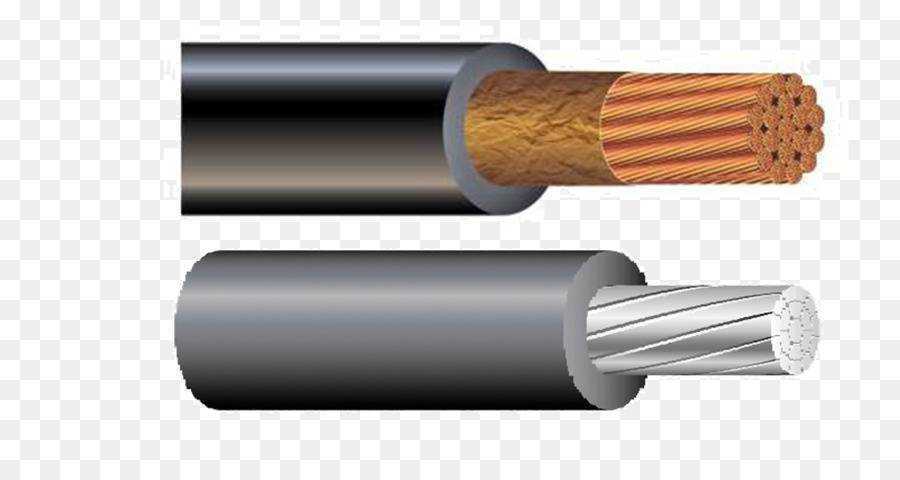

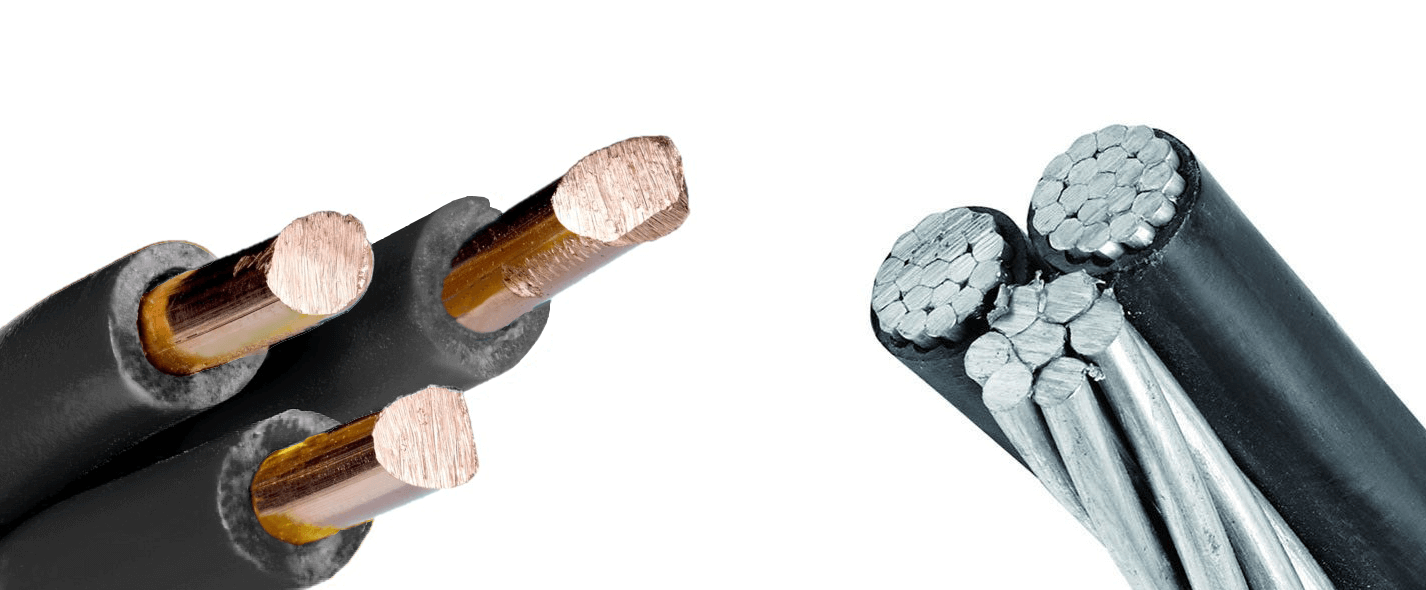

Сравнение алюминия и меди в качестве проводников

Такие металлы как алюминий и медь применяются в электропроводке гораздо чаще других металлов, поскольку являются очень хорошими и недорогими проводниками.

Но какой же конкретно материал (медь или алюминий) лучше по своим проводящим свойствам. В данной статье мы попытаемся выяснить это.

Начнем сперва с физического описания этих материалов. Медь представляет собой мягкий и ковкий металл с ярким золотисто-коричневым оттенком. Алюминий представляет собой серебристый металл, который легче и прочнее меди.

Теперь поговорим о проводимости этих материалов. Эти два металла близки по шкале проводимости, причем медь имеет более желательную характеристику. Проводимость меди составляет около 0.6 МОм/см, а алюминия – около 0.4 МОм/см.

Что же касается сопротивления проводника? Провод длиной в один метр с поперечным сечением в один квадратный миллиметр имеет сопротивление 1.7 миллиома (0,0017 Ом), если он сделан из меди, и 2.5 миллиома (0,0025 Ом), если это алюминиевый провод.

Каково же их использование в проводке? Благодаря отличным электрическим свойствам медь широко используется для электропроводки. При распределении электроэнергии иногда вместо меди используется алюминий. Впрочем, цена на алюминий несколько выше и составляет примерно одну треть от стоимости меди.

У алюминия в составе проводов есть еще один немаловажный недостаток. Алюминий когда-то очень широко использовался в домашней электропроводке, но он легко коррозировал, что могло привести к высокому сопротивлению и накоплению тепла в точках соединения. Из-за этой опасности в 1970-х годах использование алюминиевой проволоки было ограничено. Поэтому медь на сегодняшний день в электропроводке можно увидеть гораздо чаще.

Источник

Вес и электрическая проводимость

Пожалуй, не последним фактором при выборе между алюминиевыми и медными проводниками является их электрическая проводимость. Да, безусловно, медь имеет лучшую проводимость на единицу объема, но алюминий легче, и это его большой плюс. По словам Уве Шенка, менеджера Helukabel – «Необработанный Al примерно на 70% легче Cu. А алюминиевые шины и кабели примерно на 60% легче, чем медные».

Однако главным показателем все же является проводимость. Al марки Al6101 имеет практически половинную проводимость Cu (56%). Различие в соотношениях массы и электрической проводимости выглядит примерно так, на один фунт Al приходится приблизительно 1,85 фунта Cu. Например, сборка медных шин весит 550 фунтов, а алюминиевых 300 фунтов. Такое различие в весе может помочь сэкономить не только на материалах, но и на транспортировке и даже погрузке-разгрузке.

Правила, приказы и ПУЭ по алюминиевой и медной проводке

Алюминиевая проводка

В соответствии с правками, принятыми в 2019 году, проводку в жилых помещениях можно делать из алюминиевых и медных кабелей.

Однако, к эксплуатации пригодны не алюминиевые провода образца 60-70х годов, а современные сплавы с некоторым содержанием железа. Главное – соблюдать требования, приведенные в таблице.

Название линии	Наименьшее сечение кабелей и проводов, мм.кв
С жилами из алюминиевых сплавов	С медными жилами
Линии групповых сетей	2,5	1,5
Линии распределительной сети для питания жилых помещений (стояки)	6	4
Линии от этажных до квартирных щитов и к расчетному счетчику	4	2,5

Запрет алюминиевой проводки в квартире

Алюминиевую проводку старого образца запрещено использовать ввиду признания ее потенциально пожароопасной

В соответствии с международными стандартами алюминиевая проводка старого образца признана потенциально пожароопасной, поэтому проводить ее запрещено. Несколько фактов, которые это подтверждают:

В мире многократно были зафиксированы случаи возгорания, причиной которых стала алюминиевая проводка. В результате были унесены жизни не одного десятка человек.
По статистике в многоквартирных и загородных домах с алюминиевой электросетью частота самовозгораний в 55 раз превышает количество возгораний в помещениях с электропроводами, изготовленными из других материалов.
Согласно главе 7.1. ПУЭ. П.7.1.34 такая разновидность разводки разрешена к использованию только в сооружениях, которые были построены до 2001 года.
Чтобы предупредить возгорание? запрещается соединять медную и алюминиевую проводку, например, скруткой.

Какие провода лучше: медные или алюминиевые?

Вопрос из темы на форуме: Я пригласил электрика для обновления ввода электричества в дом. Он начал настаивать, что повод к дому надо делать только медным проводом, доказывая что это обязательное требование. Я пока отказался от его услуг. Подскажите, обязательно ли его требование? И еще: какой провод лучше: медный или алюминиевый?

Вистр Такого обязательного требования смены алюминиевых проводов на медные, пока нигде нет. Есть только рекомендации. Скорее всего, это личная инициатива самого электрика. Т.к. медные провода значительно дороже алюминиевых. Наверное, электрик мог иметь какую-то свою личную выгоду. Теперь о том, какой провод лучше: медный или алюминиевый… Медь по своим электротехническим характеристикам лучше алюминия, т.е. ее сопротивление почти в полтора раза меньше алюминия. Другими словами: при одинаковом диаметре провода, медный провод может пропускать в полтора раза больше тока не нагреваясь. Но какая Вам существенная разница, если примените алюминиевый провод чуть большего сечения? Кроме того, у меди есть очень нехорошее качество: она со временем сильно окисляется. Поэтому, надежность контактов быстро падает. Это приводить к нагреванию провода около контактного узла. Соответственно, изоляция начинает плавится и может возникнуть короткое замыкание. Если Вы все-таки решили использовать медные провода, то их концы надо хорошо зачищать и залуживать. Также надо просмотреть все крепежные элементы контактов. Желательно, чтобы они были либо латунные, либо бронзовые.

liqerr Сегодня профессионалы предпочитают медь. Почему? На открытом воздухе алюминий быстро окисляется образуя окисную пленку практически не проводящую электрический ток. Алюминий хрупкий, локий материал — несколько раз согнули и он сломался. При длительной эксплуатации он рассыпается буквально в порошек. Медь тоже окисляется, но ее окисел является токопроводящим т.о. она не теряет свох электропроводящих свйств. Устойчива к кручению, изгибу и т. п. Да она дороже. Но тут экономить не стоит — помните скупой платит дважды!

Vlad128 Электрик прав. Непосредственное соединение деталей из меди (латуни) с алюминием вызывает быстрое разрушение последнего из-за контактной коррозии. Поэтому в старых вилках, розетках и выключателях контакты для алюминиевого провода изготавливались из оцинкованного железа. Сейчас подобные электротехнические изделия практически не применяются. Остаётся один вариант: кабель с медной жилой.

Олег40 Моя алюминиевая проводка служит лет30 без нареканий и даже несмотря на ремонты я её не менял на медь. Минус только в ломкости. За этот период времени приходилось пару раз менять выключатели и розетки. Провод иногда ломался, но так — как в коробке оставлен запас, то это не есть проблемой. Это скорее модная тенденция такая и некоторые преимущества в монтаже. Если ставить алюминий — большой бедой это не будет, важнее с сечением не ошибиться.

jeck На самом деле есть правила и нормы которые нужно соблюдать. Ввод в дом у нас регламентируются ПУЭ, глава 2.1 говорит нам о вводе и о проводке в домах, глава 2.4 — там про ВЛ и вводы в дом, таблица 2.4.2 — здесь приведены нормы кабелей и их сечений какие можно использовать на ввод, для алюминия свои нормы для меди свои, так же многое зависит от расстояния от опоры до дома.

vladislavus У меди сопротивление действительно меньше, чем у алюминия и она хорошо выдерживает большие нагрузки. Алюминий же является более хрупким материалом и я сам на этом «горел».

по материалам форума

Алюминиевая электропроводка

В Советское время алюминиевый провод был почти единственным проводом в домашней сети. Лапша, так прозвали его, крепился просто гвоздями или с помощью металлических хомутов, четко показывая свое местоположение.

Служила такая проводка верой и правдой долгие десятилетия, пока не стали появляться мощные электроприборы и поэтому стали производить замену алюминиевой проводки на медную.

Но оправдана ли такая замена? Рассмотрим положительные и отрицательные стороны такой проводки.

Достоинства

У алюминия есть два неоспоримых и весомых качества, которые выдвигают ее на первый план эксплуатации:

стоимость;
вес.

Кабель одного вида и технических характеристик может стоить в 4–5 раз дешевле, чем аналогичный медный. В период кризиса это может быть решающим показателем. Тем более что алюминиевых кабелей и проводов достаточно на рынке.

Второе – это вес. Плотность меди составляет 8,92 г/см3, а у алюминия 2,6989 г/см3. О чем это говорит? Прежде чем решать, менять ли алюминиевую проводку на медную или нет, стоит рассчитать вес будущей замены.

Если прокладка будет проходить, например, по гипсокартону, то удержит ли он такой вес? Конечно, сечение кабеля или провода будет меньше, чем алюминиевого, но разница в весе все равно будет ощутимой.

Недостатки

Алюминиевый провод не безупречен, есть у него и отрицательные стороны, например:

малая механическая прочность;
электропроводность хуже, чем у медных;
способы соединения.

Первый пункт требует более бережного отношения к проводу, а электрикам это не по нраву, поскольку приходится больше уделять этому время.

Что касается второго пункта, то иногда это является решающим фактором в пользу медного провода. С чем это связано и можно ли как-то решить эту проблему, об этом чуть ниже. А сейчас сравним медный провод.

Какой материал для проводки лучше?

Теперь разберемся более подробно, какой провод лучше медный или алюминиевый. В этом отношении появилось множество стереотипов и заблуждений, о которых поговорим ниже:

Долговечность. Считается что срок жизни медного провода больше, чем алюминиевого. Это ошибочное мнение. Если заглянуть в специальный справочник, можно убедиться, что ресурс кабелей из обоих видов металла идентичен. Для изделий с одинарной изоляцией он составляет 15 лет, а с двойной — 30.
Склонность к окислению. Применяя кабель из алюминия, стоит помнить о его склонности к окислительным процессам. Еще в школе нам рассказывали что Al (алюминий) — металл, который активно взаимодействует с кислородом, из-за чего на его поверхности появляется тонкая пленка. Последняя защищает металл от дальнейшего распада, но ухудшает его проводимость. Если изолировать провод от окружающей среды, риск окислительных процессов сводится к минимуму. Оптимальный вариант — применение специальных клеммников с токопроводящей пастой. Особенность последней заключается в улучшении качества контактного соединения между двумя проводами и снятие пленки окисла с металла. Кроме того, специальная смазка исключает контакт алюминия с окружающим воздухом.
Прочность. Медная проводка считается более прочной и способна выдерживать многоразовые сгибания. В ГОСТе прописано, что провод, выполненный из меди, должен выдержать 80 перегибов, а из алюминия — 12. Если проводка проходит в стене, полу или спрятана под потолком, такая особенность не так важна.
Стоимость. Цена провода из алюминия ниже в 3-4 раза

Но при выборе важно помнить, что медный провод сечением 2,5 кв.мм рассчитан на ток 27 Ампер. Если отдавать предпочтение алюминиевой проводке, толщина провода должна составлять 4 кв. мм (номинальный ток 28 Ампер).
Сопротивление

Определяясь, что выбрать — алюминиевые или медные провода, стоит учесть разное удельное сопротивление. Для меди этот параметр составляет около 0,018 Ом*кв.мм/м, а для алюминия — 0,028. Но стоит учесть, что общее сопротивление (R) проводника зависит не только от упомянутого параметра, но и от длины и площади проводника. Если учесть, что для той же нагрузки применяются алюминиевые провода большего сечения, итоговое R изделий из меди и алюминия будет приблизительно идентичным. Наибольшее сопротивление возникает в местах соединения, но при следовании рассмотренным выше советам этого можно не бояться.
Легкость монтажа. Считается, что соединение проводов из алюминия — более сложная задача. Это актуально лишь при обычном объединении проводки, путем скрутки. В случае применения оконцевателей, клеммников или болтов такая проблема отпадает.

мм (номинальный ток 28 Ампер).
Сопротивление. Определяясь, что выбрать — алюминиевые или медные провода, стоит учесть разное удельное сопротивление. Для меди этот параметр составляет около 0,018 Ом*кв.мм/м, а для алюминия — 0,028. Но стоит учесть, что общее сопротивление (R) проводника зависит не только от упомянутого параметра, но и от длины и площади проводника. Если учесть, что для той же нагрузки применяются алюминиевые провода большего сечения, итоговое R изделий из меди и алюминия будет приблизительно идентичным. Наибольшее сопротивление возникает в местах соединения, но при следовании рассмотренным выше советам этого можно не бояться.
Легкость монтажа. Считается, что соединение проводов из алюминия — более сложная задача. Это актуально лишь при обычном объединении проводки, путем скрутки. В случае применения оконцевателей, клеммников или болтов такая проблема отпадает.

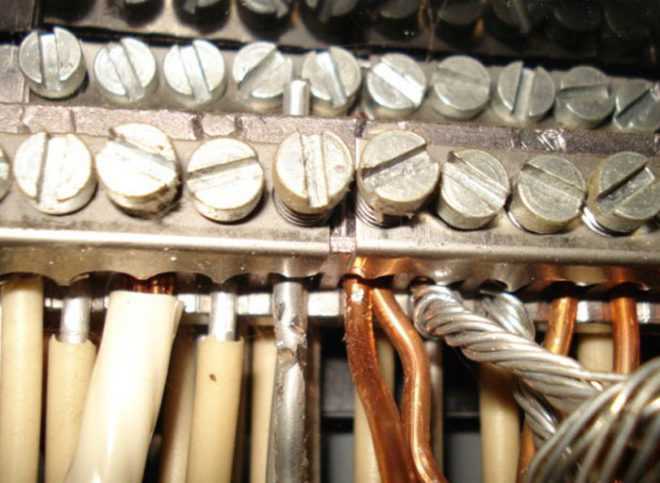

Отдельного внимания заслуживает ситуация, подразумевающая контакт двух различных металлов. При объединении меди и алюминия в месте контакта происходят различные процессы, из-за протекания которых увеличивается сопротивление. В результате место стыка двух проводов перегревается, изоляция разрушается и возрастает риск воспламенения.

Рассмотренная выше особенность характерна для всех металлов, имеющих различное удельное сопротивление. Кроме того, многие производители используют не «чистые» металлы, а их сплавы, что также приводит к изменению параметра сопротивления. Чтобы избежать проблем в будущем, лучше правильно соединять провода и отказаться от их скручивания.

Важные рекомендации по установке

Мы предоставим несколько рекомендаций, которое могут помочь Вам при самостоятельном монтаже электрической проводки:

При установке электрической проводки нужно заранее продумать схему с нужным количеством розеток для вашего дома

Важно распланировать не только их количество, но и то, где их лучше установить для комфортного использования
С установкой медного кабеля нужно принимать во внимание увеличенную нагрузку на электрическую проводку.
Проверьте, чтобы электрическая проводка обязательно была оснащена заземлением.
Устройство защитного отключения и автоматические выключатели тоже должны присутствовать в электрической цепи. Они защитят сеть от скачков напряжения, возникновения пожара и поражения током.

Нужно правильно учитывать сечение на проводниках и правильно подобрать все элементы сети, чтобы они надёжно работали и могли выдерживать соответствующую нагрузку.
Если в комнате большое количество влажности, необходимо защитить провод с помощью гофры. Другие элементы электрической сети тоже должны быть влагостойкими.
При покупке проверяйте, чтобы на кабель были соответствующие документы. Если Вам продадут кабель плохого качества, проводка может не проработать долгое время.

Проводники из меди могут прослужить достаточно долго и являются надёжным материалом для электрической проводки. Если Вам интересно, чем отличается алюминиевый и медный проводники, рекомендуем посмотреть следующее видео:

Это ключевые моменты, касающиеся установки медного проводника.

Не бойтесь проводить монтаж своими руками: главное заранее продумать план действий и тщательно подобрать все элементы и материалы электрической сети.

Алюминиевая проводка

Данный тип проводки получил широкое распространение в жилых домах и квартирах всей страны еще во времена СССР. Встретить алюминий можно и сейчас, в любом доме старше 15-20 лет. Связано это было с такими параметрами сплава, как:

малый вес;
дешевизна.

Так как алюминий весит намного меньше меди, его больше применяют при прокладке линий электропередач, что позволяет уменьшить нагрузку на опоры, соответственно сэкономить на их изготовлении и монтаже. Согласно ПУЭ при монтаже новой сети не применяют алюминиевые кабели сечением менее 16 мм2. Не стоит сбрасывать со счетов и дешевизну, так как медь стоит дороже.

Минусы

Однако даже качественный алюминиевый провод имеет больше минусов, чем плюсов. К негативным моментам относят:

меньшая электрическая проводимость, чем у меди (разница в 2 раза);
способность окисляться при контакте с воздухом (в результате окисления на поверхности провода образуется слой, который не проводит электрический ток, что уменьшает полезное сечение и увеличивает сопротивление);
меньший срок службы (составляет 20-25 лет, после чего резко возрастает вероятность пожара из-за окисления и последующего нагревания контактов);
слабая механическая прочность (после нескольких изгибаний алюминиевый кабель легко ломается);
сложность монтажа (обеспечить необходимую проводимость придется в этом случае, выбирая кабели большего сечения, с которыми крайне неудобно работать. Такие кабели выпускаются только одножильными).

К сожалению и сейчас застройщики не брезгуют использовать алюминиевые кабели. Я видел в одной новостройке вводной алюминиевый кабель от счетчика к потребителю. При этом строительная фирма показывала документы, что вот, мол, по правилам это разрешено…

Юрьевич

Станислав, в том-то и дело, что по дореволюционным правилам в каких-то случаях это реально разрешается, только вот люди, которые вкладывают в эти квартиры деньги еще до постройки, рассчитывают, что хотя бы в этом их не обманут, но алюминий на вводе — весьма распространенная практика.

Михаил

А мне один мастер насоединял скрутками алюминий с медью в распредкоробке. Чуть не сгорела квартира. И главное, сначала все работает как надо и только спустя полгода начинает искрить, шипеть и плавиться…

Олег

В низковольтных и слаботочных сетях имеет смысл проводка из меди, бескислородной меди, серебра или золота. А в ваших сетях 220 в. не дурите и не засоряйте нашего народа головы мусором. Они и так у них очень слабые. 16 кв. сечение — это надо полным балбесом быть, чтоб выдумать этот бред. В силовых щитах стояки тоньше проложены. Заводы выпускали и будут выпускать алюминиевые провода не взирая на ваши глупые статейки.

АнтонЪ

Насчёт ломкости алюминиевого провода: вешал люстру в одном старом доме, построенном пленными немцами в первые годы после войны — провода алюминиевые, мягкие — гнулись так легко, что казалось будто под собственным весом. Такой вот алюминиевый провод послевоенных лет. А сейчас в проводах и кабелях не алюминий а дюраль, гнёшь — он аж трещит, иногда и трескается на изгибе.

irakli

moemu domu 46 let i aluminievaia provodka rabotaet dosixpor bez problem 2.5mm a ne 16

Сергей

А у меня квартира сгорела от перегретых окислкнных алюминиевых контактов. Дом 74 года, Москва. К счастью никто не пострадал. Теперь только медь и автоматы защиты с защитой от дугового разряда.

Сергей

Бедный пацан! Он этот бред читал или на память выучил?

Оставить комментарий Отменить ответ

Правильная замена проводки в квартире панельного дома — что надо знать и уметь

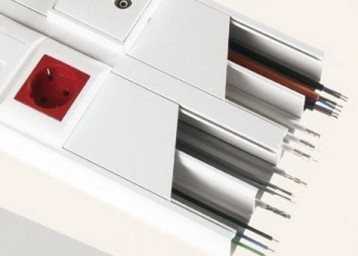

Кабель канал Legrand поможет организовать любые кабели в офисе

Способы штробления стен с помощью различных инструментов.

Правильное подсоединение проводов фаза ноль земля.

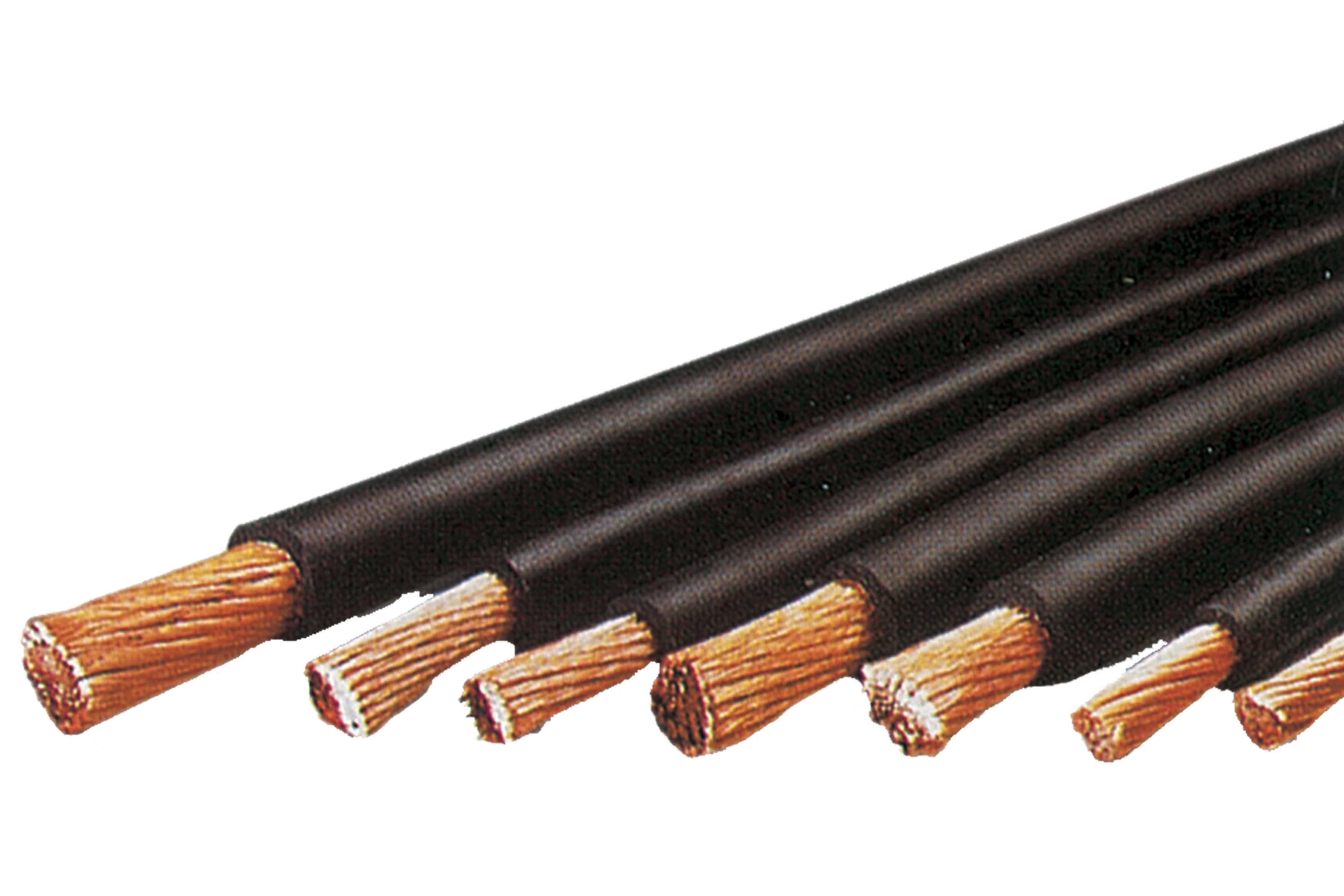

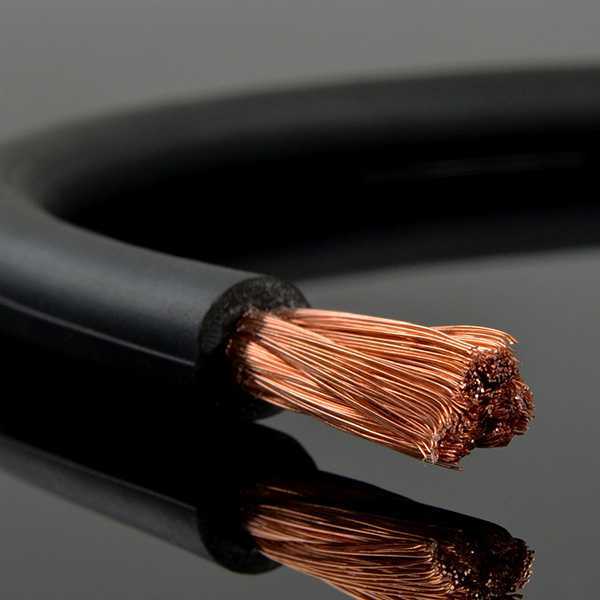

Медная проводка

При покупке или строительстве дома, квартиры желательно использовать этот тип проводки. Однако, имейте ввиду, что, заменив проводку в квартире вы еще не получили надежную и способную выдерживать большие нагрузки сеть. Не забывайте, что вводной кабель от лестничного щитка до квартиры в старых квартирах всегда выполнен из алюминия. Следует заменить этот участок, ведь его проводимость теперь слабое место новой сети.

Достоинства медной проводки

Сравнение параметров, представленных ниже с параметрами алюминия позволит сделать правильный выбор в дальнейшем. Медь, как материал для электропроводки имеет ряд достоинств, к которым относят:

хорошую проводимость (даже после окисления пленка на поверхности не препятствует прохождению электрического тока);
срок службы доходит до 50 лет;
высокую механическая прочность (жила легко выдерживает изгибание и скручивание до 10-15 раз);
легкость монтажа (промышленностью выпускается несколько видов проводов с различными параметрами и жилами, с которыми удобно работать).

Минус домашней сети из меди, наверное, один – это ее цена, однако, когда необходимо выполнить качественную проводку отдавайте предпочтение этому материалу.

В строительных магазинах можно приобрести провода из сплавов цинка, покрытых медным напылением. Они стоят дешевле, чем медные, однако и характеристики материалов уступают проводам из чистой меди.

https://youtube.com/watch?v=VbUwEhHf0aA

При нехватке средств лучше выполнить комбинированную проводку, розеточную группу отдельно запитать медными проводами, рассчитанными на большую силу тока, а цепи освещения – алюминиевыми. Однако имейте в виду, что соединение алюминий и медь выполняют только через специальные зажимы или соединительные колодки, которые препятствуют прямому контакту меди и алюминия, вызывающему сильное окисление последнего. Из-за окисления стыка вырастает удельное сопротивление контакта, происходит нагрев и обгорание в итоге.

Рассмотрев характеристики легко прийти к выводу, что лучше для выполнения монтажных работ использовать медь, однако при необходимости можно выполнить сеть и из алюминия, вот только следить за ней придется тщательнее. Выбирать тот или иной тип проводки необходимо с учетом требований электробезопасности, ведь от этого зависит как долго прослужит сеть без необходимости вмешательства специалистов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Источник

Какой материал для электропроводки нужно выбирать для квартиры

В советские времена в жилых помещениях обычным явлением было применение электропроводки из алюминия. Это происходило по тому, что в жилых домах не было высоких нагрузок на электрическую сеть ввиду небольшой мощности и малого количества электрических приборов. С развитием техники и появлением огромного разнообразия мощных электроприборов, которые используются в домашних условиях, существенно повысились требования к качеству и материалам для электрического кабеля. В современных реалиях устройство проводки из алюминиевого материала практически не применяется, так как согласно ПУЭ электрическая проводка в жилых помещениях должна выполняться из меди!

Преимущества и недостатки алюминиевой электропроводки

Основными преимуществами электрической проводки из алюминия являются:

Небольшая масса : плотность алюминия ниже и соответственно ниже его масса. При прокладке простых сетей с множеством кабелей, но небольшими нагрузками – это будет удобным преимуществом.
Небольшая цена : алюминий дешевле меди в несколько раз, поэтому изделия из такого материала также отличаются низкой ценой.
Стойкость к окислению : при отсутствии контакта с окружающей средой служит долго и не разрушается от окисления.

К недостаткам данного материала можно отнести:

Низкие показатели по электропроводимости — алюминий имеет высокое удельное сопротивление и нагревается при прохождении через него электрического тока. Поэтому ПУЭ запрещает использование такого кабеля в домашних сетях при поперечном сечении проводника менее 16 мм².
Плохое соединение — из-за окислительных процессов и циклов нагрев/остывание, места соединения алюминиевого кабеля постепенно разрушаются, что может привести к неисправности электрической проводки или короткому замыканию.
Хрупкость проводников — такие кабели легко ломаются при нагреве, что так же очень часто приводит к неисправностям.

Преимущества и недостатки медной электропроводки

Медь разрешена к использованию и широко применяется для устройства электрической проводки в жилых и промышленных зданиях. По электрическим характеристикам она превосходит многие материалы и уступает только серебру.

Преимуществами медных кабелей являются:

Высокая электро- и теплопроводность — медь имеет относительно низкое сопротивление и эффективно проводит электрический ток, обладает высоким КПД, а также существенно не нагревается при правильном сечении кабеля.
Устойчивость к коррозии — медные проводники могут работать при любых условиях эксплуатации и окружающей среды, служат долго и практически не подвергаются коррозии.
Устойчивость к механическим нагрузкам — медная электрическая проводка является прочной, пластичной и гибкой.
Гибкость и удобство монтажа — проводники из меди очень гибкие и их удобно монтировать под разными углами и подключать к розеткам и выключателям.

Главным недостатком меди является её высокая стоимость. Но нужно понимать, что при производстве такого ответственного вида работ, как монтаж проводки очень важна безопасность и долговечность. Поэтому, несмотря на свою стоимость, проводка из меди быстро окупается и при правильной эксплуатации служит очень долго без ремонтов и неисправностей.
