Разновидности датчиков движения и области их применения

Основные технические характеристики

При выборе прибора, кроме типа датчика, имеют значение технические характеристики устройства.

Угол обзора

При выборе места установки важно учесть угол обзора. Потолочные датчики имеют угол обзора до 360 градусов

При его установке на стену не будет использоваться половина возможностей (инфракрасный и ультразвуковой ДД) или появятся ложные срабатывания (ВЧ датчик)

Потолочные датчики имеют угол обзора до 360 градусов. При его установке на стену не будет использоваться половина возможностей (инфракрасный и ультразвуковой ДД) или появятся ложные срабатывания (ВЧ датчик).

Угол обзора настенного датчика составляет 180 градусов. Такие устройства контролируют территорию перед входом.

Дальность действия

Не меньшее значение имеет расстояние контроля. Попытка увеличить его, повесив устройство выше, чем предусмотрено производителем, приведет к появлению слепых зон. Радиус зоны контроля составляет от 6 до 50 метров. Поэтому для включения уличного освещения дальность датчика должна соответствовать размерам территории.

Мощность подключаемых светильников

Мощность нагрузки, которую можно подключать к устройству, также имеет большое значение. Она определяется по мощности ламп или светильников, которые к нему подключаются. Кроме того, необходимо предусмотреть 20% запас мощности.

Если мощность устройства недостаточна, то светильники можно включить через реле или пускатель.

Дополнительные функции

В некоторых ситуациях только фиксации движения в зоне контроля недостаточно. В этих случаях необходимо приобрести устройство с дополнительными возможностями:

• Датчик освещенности. При использовании прибора для автоматического включения светильников он должен работать только в темное время суток. Для этого необходим датчик освещения, иначе лампы будут гореть в светлое время суток. Он может быть встроенным или подключаться дополнительно.
• Защита от животных. При высокой чувствительности будут ложные срабатывания при перемещении собак или кошек. Для того чтобы предотвратить возникновение этой проблемы, необходима защита от срабатывания прибора при появлении животного весом до 25 кг. Для этого регулируется чувствительность прибора. Но от ложных срабатываний на крупных собак, вес которых близок к весу человека, эта опция не спасает.
• Задержка отключения света. При подключении датчика к системе управления освещением, возможна ситуация, при которой человек какое-то время не двигается, например, в туалете или ванной, но находится в помещении или сделал шаг за порог, но не отошел от двери. Если свет в это время будет гаснуть, то это неудобно и неприятно для глаз. Для предотвращения подобной ситуации используется функция задержки времени.

Назначение датчика движения

Лампы с датчиком движения — принцип работы и лучшие предложения на рынке

На сенсорный элемент возложена функция определения факта движения любого объекта в зоне досягаемости и управления освещением. Собственно лампа не имеет никакого отношения к реагированию на определенные обстоятельства, но после поступления сигнала от датчика она включается или отключается.

Как только в районе охвата замечено какое-то действие, активируется предварительно заложенная функция на реле. Может быть подана не только команда «включить», но и сигнал на изменение такого параметра, как мощность. Для лампочки с датчиком движения и диммером возможна настройка показателей освещенности по времени суток.

От ранее запрограммированных настроек системы зависит взаимодействие датчика, регулятора освещения и лампы, а также временная задержка на включение. Последнее действие это срабатывание команды на активацию лампы через установленный промежуток времени, в результате которого появляется возможность экономить электроэнергию.

Лампы, дополненные встроенным датчиком движения, чаще всего устанавливают в жилых помещениях, офисах, подъездах. Используют их и для устройства умного наружного освещения.

Светильник с датчиком движения — лучший вариант для устройства освещения в подъезде. Оно будет включаться только, когда человек появится в парадном или на лестничной клетке

Человек по свойственной ему невнимательности может оставить свет включенным, а это оборачивается дополнительными расходами. Светильник, включающийся после того, как комната становится пустой, просто решает эту проблему.

Критерии выбора датчика движения

При выборе датчика движения большое значение имеет то, для какой цели он будет использоваться. Датчики, применяющиеся в системах управления освещением и другими бытовыми приборами, имеют некоторые дополнительные параметры, которые отсутствуют у приборов для охранной сигнализации.

Детектор движения для охраны выбирается по следующим основным характеристикам:

• Чувствительность;
• Угол зоны обнаружения;
• Длина зоны по горизонтали;
• Фиксируемая скорость движения;
• Наличие антисаботажной зоны;
• Напряжение питания;
• Диапазон температур.

Чувствительность хорошего датчика движения обязательно должна регулироваться, чтобы он не реагировал на домашних животных. Некоторые типы датчиков имеют ступенчатую регулировку, а отдельные модели оснащены подстроечным резистором, с помощью которого можно выполнить точную настройку чувствительности. Угол зоны обнаружения измеряется в градусах. Обычно он варьируется от 90 до 120 градусов. Исключение составляют детекторы движения типа «Штора», которые создают узкую, но протяжённую по горизонтали зону. Длина зоны обнаружения обычных датчиков может составлять 10-15 метров.

Датчики реагируют на скорость перемещения объекта от 0,1 метра в секунду, поэтому очень медленное перемещение может обмануть датчик.

Напряжение питания охранных датчиков движения обычно не превышает 12В, поскольку именно такое напряжение вырабатывает блок питания приёмно-контрольного прибора. Инфракрасные детекторы движения редко используются на улице, поэтому диапазон рабочих температур не является важным параметром. Это не относится к датчикам, предназначенным для управления освещением.

Датчики для управления освещением

Чтобы знать, как выбрать датчик движения для включения света, нужно знать некоторые специальные параметры таких устройств

Детекторы движения для включения света или другой техники могут устанавливаться как в помещении, так и на улице, поэтому нужно обращать внимание на диапазон рабочих температур. Наружные приборы должны иметь пыле- и влагозащищённый корпус и установочный кронштейн, позволяющий выставить нужную зону срабатывания

Кроме угла обзора и протяжённости зоны обнаружения, датчики имеют следующие параметры:

• Чувствительность;
• Уровень освещённости;
• Время включения;
• Коммутируемая мощность.

Чувствительность определяет массу тела, на которую будет реагировать датчик. Этот параметр регулируется с помощью потенциометра на корпусе датчика. Так же как и в охранных датчиках, чувствительность выставляется таким образом, чтобы не было ложных срабатываний на домашних животных. Уровень освещённости так же можно регулировать

При максимальном положении регулятора датчик будет срабатывать в дневное время, что не требуется при включении освещения, но может быть важно для включения других устройств

Если датчик предназначен для включения освещения, уровень освещённости выбирается таким, чтобы срабатывание происходило только в тёмное время суток. Регулировкой времени включения можно выставить тот интервал, в течение которого свет будет гореть. Это время варьируется от нескольких секунд до нескольких минут. Для удобства пользователя, параллельно датчику движения, может устанавливаться обычный выключатель. Коммутируемая мощность указывается в паспорте на устройство и обычно не превышает 1,5-2,0 кВт.

Настройки и регулировки

Правильная работа датчика для включения света во многом зависит от его настроек.

Для того чтобы он корректно функционировал, необходимо выполнить следующие действия:

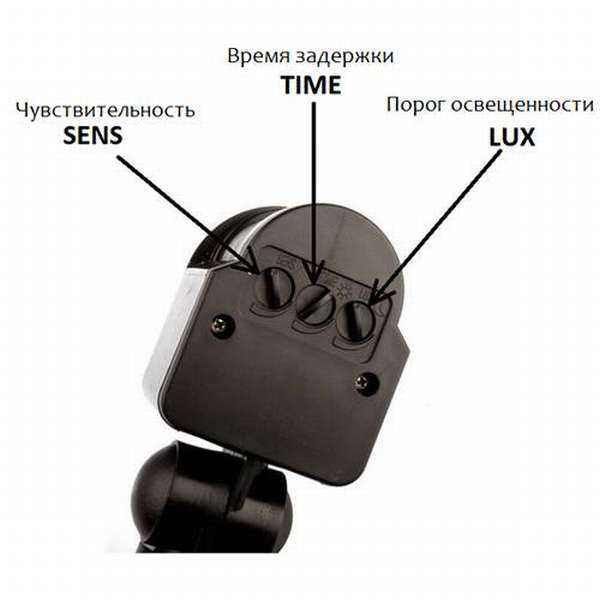

• Настройка времени (TIME). Устанавливает временной промежуток, в течение которого свет будет включен от момента последнего обнаруженного передвижения. Это значение может выставляться в диапазоне 1-600 секунд. Для этих целей регулятор устанавливается в нужное положение, в сторону увеличения или уменьшения.
• Настройка срабатываний в соответствии с уровнем освещенности (LUX). Обеспечивает корректную работу датчика в светлое время суток. Порог срабатывания устанавливается самостоятельно с помощью еще одной регулировочной ручки. Как правило, наиболее оптимальное значение подбирается экспериментальным путем.
• Чувствительность к срабатыванию (SENS). Обеспечивает нужную реакцию датчика при наличии движения. Если срабатываний слишком много, чувствительность прибора рекомендуется снизить.

Схемы подключения и настройка датчика движения для включения освещения

Настройка датчика движения для освещения

Светильник с датчиком освещенности

Схема подключения датчика освещенности

Датчик движения для включения света

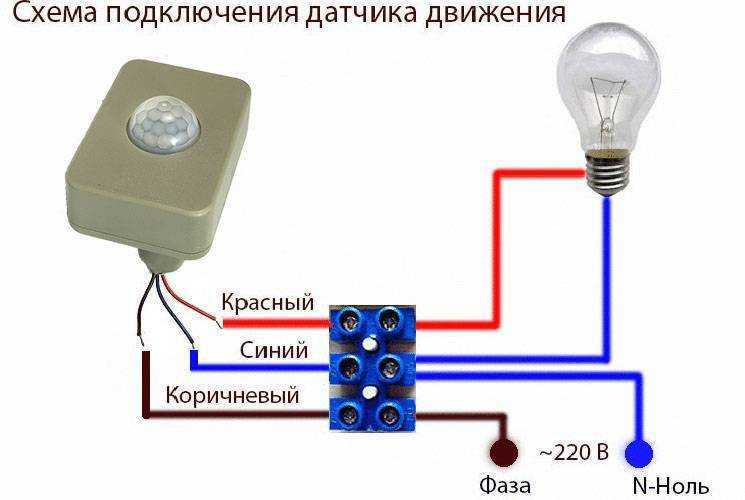

Схема подключения датчика движения

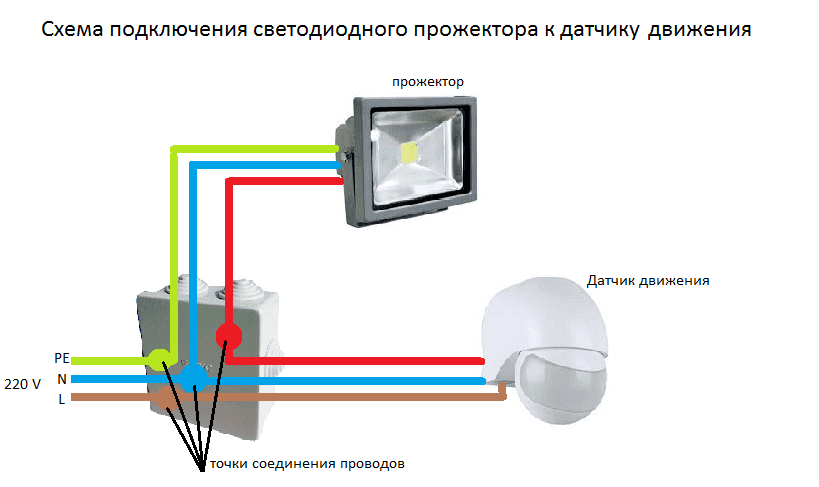

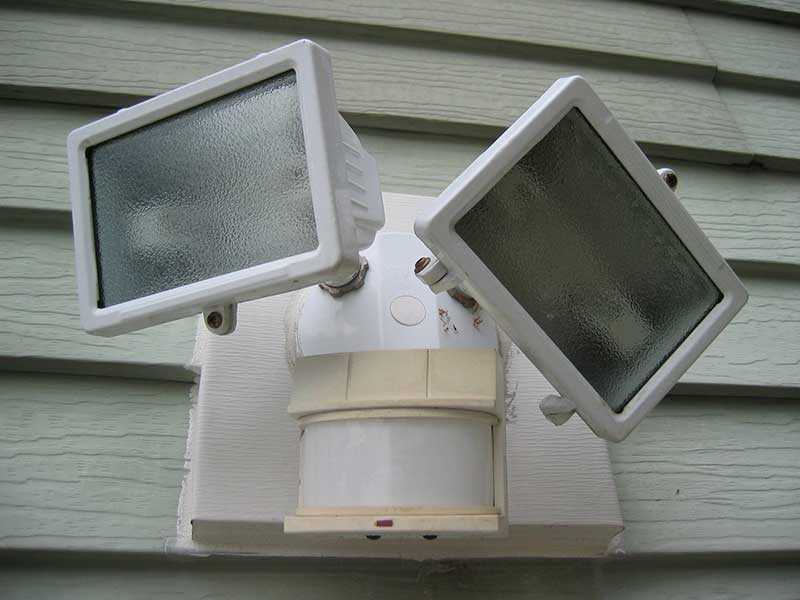

Как подключиться к прожектору

Еще один вопрос, который требует рассмотрения — как правильно подключить датчик движения к прожектору.

Для этого можно использовать одну из следующих схем:

1. С ТРЕМЯ КОНТАКТАМИ. В этом случае с щитка подводится фаза к клемме L. С выхода А провод идет ко входу L прожектора. Подача напряжения осуществляется в случае срабатывания датчика движения. Контакты N объединяются и направляются к щитку. Земля направляется напрямую к прожектору и подключается к PE для отвода возможного напряжения от металлического корпуса.

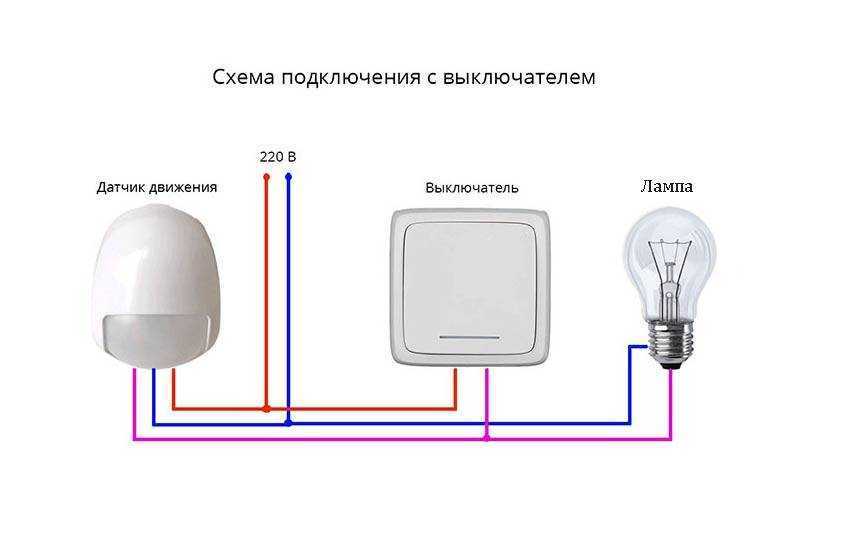

2. С ПРИМЕНЕНИЕМ ОДНОКЛАВИШНОГО ВЫКЛЮЧАТЕЛЯ. В рассмотренном выше решении применение выключателя не предусмотрено. Но это можно исправить. Как правило, выключатель монтируется в разрыв фазы (до изделия, контролирующего движение). В таком случае при отключении выключателя снимается напряжение со всей схемы. Второй вариант подключения выключателя — параллельно фазе и выходу из датчика движения. При таком решении можно включать освещение, не привязываясь к остальным устройствам. При отключении выключателя вся схема работает в обычном режиме.
3. С ИСПОЛЬЗОВАНИЕМ ДВУХКЛАВИШНОГО ВЫКЛЮЧАТЕЛЯ. В таком случае внедряется некий симбиоз двух рассмотренных выше схемных решений. Один контакт выключателя разрывает фазу, а второй подходит параллельно. При отключении обоих кнопок с цепи полностью снимается напряжение. При отключении первой клавиши датчик работает в обычном режиме и включает прожектор при появлении движения. Если сработана только вторая клавиша, на лампу сразу подается напряжение.
4. ДВА ДАТЧИКА. Здесь работает тот же принцип, который рассматривался выше. Два контролирующих движение органа располагаются параллельно, после чего подключаются к питающей цепи и прожектору.
5. ПОДКЛЮЧЕНИЕ ЛАМПЫ НА МЕНЬШЕЕ НАПРЯЖЕНИЕ. Если необходимо включить прожектора на меньшее напряжение (12, 24 или 36), перед входом устанавливается блок питания, снижающий 220 В до необходимого уровня. При этом на вход БП поступает три провода (с землей), к датчику направляется только питание.
6. ДЛЯ ОТДЕЛЬНОГО ФОТОРЕЛЕ. При установке старых контроллеров движения без фотореле последнее приходится подключать отдельно. В таком случае с выхода датчика провод идет на реле, а уже после этого на вход прожектора. Нули объединяются, а земля идет к источнику освещения.

Выше приведены основные схемы, позволяющие подключить прожектор с выключателем или без него. Здесь уже каждый принимает решение с учетом текущих задач и особенностей помещения.

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

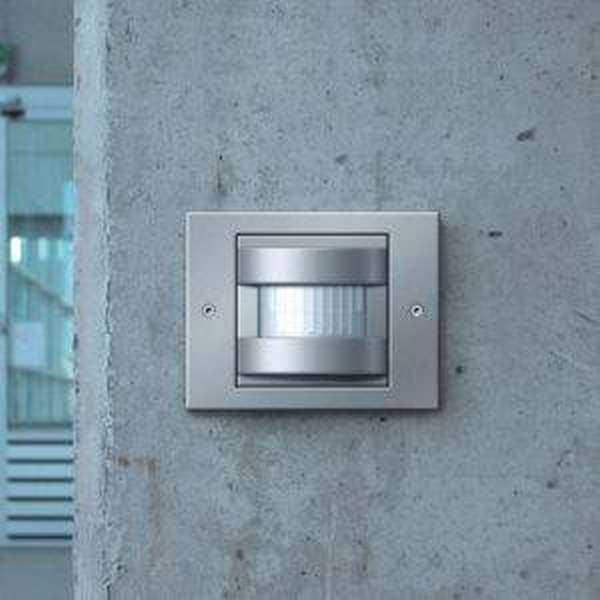

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
  • на потолке;

  • на стене.

• Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).

• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

• Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Основные характеристики

Разобравшись с разновидностями датчиков движения, рассмотрим их технические характеристики, чтобы правильно выбрать нужную модель устройства. ДД различаются по следующим показателям:

• дальности;
• углу обзора;
• мощности подключаемой нагрузки;
• наличию дополнительных функций.

Угол обзора и дальность действия

Датчик движения может иметь горизонтальный угол обзора в 90-360°. В том случае, если на объект можно попасть с любого направления, используют сенсорные устройства с радиусом действия 180-360°. При установке ДД на поверхность стен, достаточно будет устройства с обзором в 180°. При монтаже прибора на вышке или на столбе, нужен сенсор на 360°. В помещениях можно устанавливать датчики, мониторящие движение в небольшом секторе.

Существуют модели датчиков движения с вертикальным углом обзора. В недорогих устройствах он составляет 15-20°, в некоторых ДД угол охвата может быть до 180°. Однако подобные приборы, в основном, устанавливают в системах безопасности, а не для включения освещения.

Угол обзора – одна из важнейших характеристик датчика движения для управления освещением

Дальность действия обуславливается местом расположения устройства: снаружи зданий или в помещении. Для установки в квартире или доме достаточно прибора с радиусом обнаружения на 5-7 м. Если же сенсоры будут устанавливаться на улице, то нужен более дальнобойный прибор. Но, в этом случае, нужно быть готовым к частым ложным срабатываниям.

От дальности срабатывания зависит эффективность сенсоров

Мощность подключаемой нагрузки

Каждое устройство с сенсором рассчитано на работу с определённой нагрузкой, то есть оно рассчитано на пропуск тока конкретного номинала. По этой причине, при выборе датчика, необходимо знать суммарную мощность осветительных элементов, которые будут подключены к прибору. Чтобы сэкономить на счетах за электроэнергию и не переплачивать за пропускную способность устройства, следует использовать газоразрядные, светодиодные или люминесцентные лампы.

Обязательно нужно учитывать мощность подключаемой нагрузки

Дополнительные функции

Производители оснащают некоторые свои модели дополнительными функциями. Одни действительно нужны, а без других вполне можно обойтись. Среди таких возможностей:

• встроенный датчик освещённости. В дневное время нет необходимости в освещении на улице или в помещениях с окнами. Чтобы датчик движения не срабатывал днём, некоторые модели оснащаются встроенным фотореле;
• настройка на срабатывание от животных. С подобным дополнением прибор не будет реагировать на котов и собак среднего размера. К сожалению, с крупными животными данная опция не поможет;
• задержка выключения. Большая часть устройств выключает освещение после того, как объект выходит из зоны действия прибора, что довольно неудобно. Именно потому, производители выпускают модели, в которых предусмотрена задержка отключения, а также её настройка.

ДД с фоторелеДатчики могут ложно срабатывать на домашних животныхФункцию срабатывания можно настроить по своему усмотрению

Это все полезные дополнения для ДД включения света. Особенно важны две последние опции. Всё остальное – это просто ненужные навороты, которые приводят к излишнему удорожанию устройства.

Назначение и применение

Изначально датчиками движения пользовались с целью охраны территории внутри и снаружи здания. Позднее область применения распространилась на частный сектор. Современные технологии позволяют контролировать освещение с помощью различных подобных устройств.

Охранные системы

Используемые приборы для охраны территории при срабатывании могут включить освещение, видеокамеры и сигнализацию. В помещении устанавливают чаще ИК детекторы, которые настраивают на контроль открытого пространства. Однако для узких коридоров лучше выбирать УЗ или радиоволновое устройство.

Снаружи применяются датчики, срабатывающие на тепловое излучение и комбинированного типа. Для охраны периметра актуальнее выбирать активные.

Что касается автомобильных охранных систем, то здесь важна компактность. Этот параметр имеют ультразвуковое и радиоволновое оборудование.

Управление освещением

Для включения света применяются, как правило, пассивные датчики, реагирующие на тепловое излучение. Главным параметром для выбора считается дальность действия. Она составляет 12 м.

Угол обозрения может быть разным. Срабатывание происходит только, когда человек находится в контролируемой зоне. Если встроен датчик освещения, то в светлое время дня освещение не включается. Это позволяет сэкономить на затрачиваемом электричестве.

В системах умного дома

Управление различных технических устройств, которыми оснащен дом, осуществляется посредством пульта или мобильного телефона. Для этого устанавливаются различного рода датчики.

Приборы, реагирующие на движение, функционально предназначены для включения света и охраны территории. Любые изменения в системе безопасности фиксируются видеокамерами, которые автоматически направляются в зону движения. Владелец и охранник параллельно получает сигнал об этом.

Освещение может быть настроено в двух вариантах:

• выключение происходит через настраиваемый промежуток времени;
• свет горит в течение всего периода нахождения человека в зоне действия датчика.

Как установить датчики движения для включения света своими руками

Небольшая мощность датчиков позволяет монтировать их самостоятельно, при известной технике безопасности –отключение электросети, наличие контрольных инструментов (индикаторов). К каждому прибору прилагается схема датчика движения для освещенияи инструкция с описанными этапами подключения. Следуя им, установить и настроить прибор – легко. Итак:

1. Если приобретен датчик со встроенной батареей, то монтаж заключается в правильном выборе места для крепления и собственно, само фиксирование на крепеж к стене или потолку. С приборами, работающими от сети в 220В – работа скрупулезнее.
2. Следует внимательно осмотреть корпус детектора. Литеры L и N означают рабочую и нулевую фазу, соответственно. Соединение со светильником подводится к разъему рабочей фазы – провод зачищается и фиксируется на клеммах. Даже если произойдет путаница, порчи прибора не будет, он лишь не заработает.
3. До того как установить датчик движения для включения света, нужно подать напряжение. Если индикатор не загорается, то имеет смысл подождать до 1 минуты – некоторым моделям требуется время на «раскачку». Если все устраивает, датчик крепят к поверхности соответствующим крепежом.

Настройка прибора

Обычно корпус датчика движения имеет ручку настройки с определенной шкалой или несколькими переключателями – от 2 до 4 шт. Они имеют собственные буквенные обозначения и направление вращения. Например:

• LUX. Порог освещенности. Означает количество дневного или электрического света, при котором детектор не работает. Для проверки, его устанавливают на максимум, в дальнейшем по потребностям.
• TIME. Период срабатывания и задержка светового сигнала. По истечении заданного времени, датчик отключается. Если движение продолжилось, прибор вновь включает освещение. Первичная настройка на минимум.
• SENS и MIC. Сенсоры и микрофон – соответственно. Настройки находятся на инфракрасных, ультразвуковых и комбинированных моделях. Первый параметр настраивается на максимальное значение, второй – на минимальное.

Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаЕсли требуется сделать датчик неприметным, важно заранее выбрать для него место. В случае неправильного положения, прикрывать или маскировать его чем-либо – не рекомендовано

Это снижает чувствительность прибора

Таблица с картинками к монтажу:

Изображение	Этап монтажа
	Выбор места монтажа
	Осмотр прилагаемой схемы
	Зачищаем провода и присоединяем к домашнему освещению
	Настройка датчика клавишами
	Крепление

Полезные рекомендации до того как подключить датчик движения для освещения

Для долговечной и, главное, качественной работы, важно соблюсти несколько моментов до подключения датчиков движения для освещенияи после:

1. Пластиковые корпуса приборов – хрупки. Особенной чувствительностью обладает полимерная линза – важный элемент оптики детектора. До монтажа и после с хрупкой системой требуется обращаться бережно.
2. Наружные датчик движения для включения света нередко лопаются на морозе или деформируются от попадания прямых солнечных лучей. Лучше избегать таких мест установки. Равно как и излишней влажности. Если защищенных мест нет, над приборами устанавливают козырьки.
3. Внутренние датчики не располагают рядом с отопительными радиаторамиили бытовой техникой с технологией УВЧ, инфракрасным излучением и другими функциями, могущими создавать помехи. Максимальная близость описана в инструкции.
4. Нельзя располагать датчики с лампами накаливания. Эффект будет постоянным, так как нить остывает не сразу, а прибор, рассчитанный на изменение температуры, будет исправно посылать сигнал для активации электричества. «Светомузыка» обеспечена.

Первичная настройка домашнего датчика движения для включения света – не дает гарантии полной безопасности. Потребуется адаптировать систему полностью под собственный образ жизни – присутствие постороннего человека, а не животных или трепет листьев по ветру. Если полной уверенности в своих силах нет, лучше воспользоваться услугами профессионалов. Они обеспечат надежный результат.

Рекомендации по размещению

Пластиковый корпус устройства легко повреждается от удара. Поэтому стоит избегать мест, в которых возможно повреждение. На улице стоит устроить козырек, для защиты прибора от солнца и осадков.

Угол наклона

Большинство датчиков, особенно реагирующих на тепловое излучение, следует устанавливать под углов в 90 градусов относительно возможно движения объекта. Любые преграды при этом будут негативно отражаться на полноценном обзоре допустимой территории.

Чувствительность

При неправильной настройке чувствительности устройство будет реагировать на все объекты. Для того, чтобы ограничить реакцию только на людей, нужно установить режим на “средний”. В инструкциях производитель предусматривает об этом информацию.

Время задержки

Этот показатель регулируется исходя из индивидуальных предпочтений. Чаще используется диапазон от 1 до 600 секунд. Специалисты рекомендуют останавливаться на выборе показателя в 1 минуту.

Технические характеристики

Выбирать датчик движения для включения света надо по нескольким параметрам. По типу определились — это пассивный инфракрасный. Все другие характеристики во многом зависят от места установки. Есть также дополнительные свойства, которые будут полезны, но, в случае ограниченного бюджета, без них можно обойтись. Обо все поговорим немного подробнее.

Миниатюрный датчик движения может встраиваться в светильники

Датчик движения для включения света: основные критерии выбора модели

В этом разделе рассмотрим основные характеристики, на которые обязательно обращать внимание

• Дальность действия. Для помещений дальность обнаружения может быть минимальной — 5 метров, больше вряд ли нужно. Разве что это производственное или складское помещение, лестничный пролет. Тут расстояние до объекта может быть 10 метров и больше. Для установки на улице дальность подбираете сами. Только учтите, что  зона уверенного приема часто меньше заявленной на 20-30%. Так что датчик движения для включения света на улице лучше брать с запасом по дальности действия.
• Угол обзора:

  • Вертикальный. Может быть от 15° до 180°. Определяет высоту детектируемой зоны. Чем больше она по размеру, тем с большей вероятностью будет определен объект. Вот только это может быть и кошка, и собака и даже летучая мышь. Соответственно, широкоугольные датчики не всегда нужны. Кошки и собаки обычно высотой менее метра. Поэтому для уменьшения количества ложных срабатываний, имеет смысл захватить полосу на высоте от метра. А для этого достаточно небольшого вертикального обзора.

  • Горизонтальный угол обзора датчика движения. Может быть от 90° до 360°. Выбор датчика движения для включения света в этом случае зависит от того, откуда могут подходить люди. Если только с одной стороны (двери в помещении), достаточно узкополосной модели, если только с двух направлений можно поставить либо два с узкой зоной обнаружения, но направить их в разные стороны, либо поставить широкоугольный. Зависит от направлений подхода, но, как правило, два датчика с малым углом стоят дешевле одного широкоугольного.
• Мощность подключаемых осветительных приборов. Тут все понятно — зависит от потребляемой мощности светильников.
• Диапазон регулировки задержки отключения. При отсутствии движения свет отключается автоматически. Но не всегда мы постоянно движемся. Бывает, замираем на минуты. Вот этой настройкой и регулируется время, на протяжении которого свет остается включенным при отсутствии движения.

При выборе датчика обнаружения движения для включения освещения, еще важен материал корпуса и его цвет

Даже если это не охранные системы, стоит обращать внимание на эту деталь. Цвет желательно выбрать в тон стены, крыши, столба — поверхности на которой он будет установлен

Дополнительные, но не лишние

Еще важна степень защиты корпуса. Если датчик движения для включения света ставят на улице, корпус должен быть защищен от влаги и пыли. Поэтому степень защиты (IP) — IP46 и выше. Такие же датчики ставят в ванных, душе, погребе — везде, где есть повышенная влажность. Для сухих помещений — коридоры, кладовки, лестничные площадки — подойдет с IP22.

Кроме того, могут быть следующие опции:

Возможность регулировать яркость света.
Температурный режим. Особенно важен, если собираетесь устанавливать датчик на улице.
Совместимость с балластом. Для управления светодиодными и экономными люминесцентными лампами на 220 В необходимо, чтобы датчик мог работать с таким типом нагрузки.

Режим день/ночь. На улице включать свет днем нет необходимости

Поэтому наличие такого параметра, как отключение на светлое время суток тоже важно. Хотя, можно поставить обычный датчик движения, а перед ним датчик освещенности.
Размеры

Есть совсем небольшие детекторы, которые легко скрыть. Один минус — миниатюрный датчик стоит дороже.

Наверняка есть и другие опции и возможности. Если у вас есть специальные требования, стоит поискать модель с такими возможностями. Рынок развивается очень быстро и то, что год назад было недоступным, через полгода становится обыденным явлением.

Обозначение на схеме

На схеме графически датчик движения обозначается в виде квадрата с треугольным вырезом. Направлен последний плоскостью в сторону охватываемой территории.

Подключение производится по схеме замыкания и размыкания цепи. Если подразумевается временное и постоянное освещение, то параллельно устанавливается выключатель. Если он отключен, то освещение работает от датчика.

Различают двухпроводные и трехпроводные устройства. Первые, как правило, устанавливают в стандартный подрозетник. Подключение происходит по тому же принципу, что и у выключателя с одной клавишей. Вторые подключаются немного сложнее, но технология та же. Только дополнительно предусмотрено подключение нулевой фазы.
