Сколько узо нужно ставить в квартире?

УЗО в частном доме

Многие частные застройщики не понимают, для чего нужно УЗО в доме, ведь такой объект можно без труда оборудовать качественным заземлением, которое обеспечит «утилизацию» опасного напряжения с корпуса любого электроприбора. Так для чего же нужно устройство защитного отключения в частном доме?

Подключение качественного заземляющего проводника, позволяет предохранить человека от тяжёлых электротравм при прикосновении к корпусу, на который произошла утечка, но в этом случае отключение тока не происходит, а между «землёй» и фазой, в самом устройстве, может образоваться электрическая дуга, которая часто является причиной возникновения пожара.

Чтобы обезопасить внутренние проводники от такого эффекта, необходимо все приборы, оснащённые заземляющим проводом отключать из розетки после использования из, либо нужно ставить УЗО в цепь электрического прибора. Далее пойдёт речь о том для чего устанавливать защитное устройство в ванной комнате.

Где может возникнуть несинусоидальный ток утечки?

Если для защиты от поражения электрическим током в сетях, в которых подключены нагреватели, не имеет значения, какое установлено УЗО — тип A или AC, то при утечке в электронных схемах защитного прибора типа АС может оказаться недостаточно.

В таких аппаратах может появиться несинусоидальный ток утечки. В отличие от аппаратов специального назначения, несинусоидальный ток в бытовой технике является частью пульсирующего постоянного тока.

Он появляется в первую очередь из-за использования тиристорных и симисторных регуляторов мощности. Эти аппараты изменяют не максимальное значение полуволны синусоиды, в сетях 220 В составляющей 311 В, а действующее значение выходного напряжения.

Эта регулировка осуществляется за счёт открывания тиристора не в начале синусоиды, а с запозданием. Возможен так же вариант с его преждевременным закрытием.

Такие регуляторы используются практически во всех аппаратах, в которых необходимо плавно изменять величину напряжения, подающегося на исполнительный механизм:

• Большинство видов ручного электроинструмента. Некоторые приборы кроме платы регулировки напряжения и числа оборотов имеют дополнительный механизм плавного пуска, при котором напряжение на двигателе и скорость вращения возрастают постепенно, в течение нескольких секунд.
• В регуляторах яркости свечения ламп (диммерах). Данные приборы могут подключаться только к лампам накаливания или специальным (диммируемым) энергосберегающим или светодиодным светильникам.
• В кухонной технике с регулировкой скорости вращения. Это миксеры и кухонные комбайны.
• В стиральных и посудомоечных машинах. В этих аппаратах число оборотов меняется автоматически.
• В нагревателях и электроплитах с плавной регулировкой мощности нагрева. Это дорогие и достаточно редко встречающиеся приборы.

Типы УЗО (по роду утечки)

Прежде, чем покупать УЗО, следует определиться с его типом.

Тип АС — Самый распространённый тип УЗО. Реагирует только на синусоидальный ток утечки. То есть, в случае попадания ничем не модифицированной синусоидальной фазы на корпус.

Тип А — Реагирует на синусоидальный, а также на пульсирующий ток утечки.

Дополнительный тип S — Селективное. Ставится на вводе в дом (до 300 мА). Имеет задержку отключения.

ПУЭ 7.1.78 поясняет разницу между AC и A:

То есть там, где есть электроника, работающая с фазным или близким к нему напряжением (импульсные блоки питания, регуляторы фазного напряжения и т.п.), возможны пульсирующие токи утечки.

Выбор типа УЗО остаётся за пользователем. Замечу, что УЗО типа А не везде можно найти, и стоят они существенно дороже. В связи с этим, подавляющее большинство пользователей использует тип AC.

УЗО для освещения

УЗО на освещение также нужно устанавливать по всем правилам. Для чего это нужно сделать, будет рассказано далее. Даже в том случае, когда фазный провод был пущен через выключатель, нужно устанавливать защитное изделие на всю цепь осветительного прибора, ведь экстренное отключение электричества может понадобиться, при нестандартной работе светильника.

Например, может оторваться тяжёлая люстра и вместе с включёнными лампочками упасть на людей. В этот момент гарантированно произойдёт отключение электричества при его утечке. Предохранит изделие от поражения электрическим током и в сырых помещениях с низким потолком.

Например, в сыром подвале обязательно нужно установить прибор, который отключит подачу электрического тока к осветительному элементу в момент,
когда человек дотронется до влажной изоляции проводника или патрона лампы.

Также нужно оборудовать защитным устройством все уличные светильники, ведь эксплуатация таких изделий происходит в очень неблагоприятных условиях жары, повышенной влажности или низких температур, в зимнее время.

Несмотря на повышенную защиту светильников для улицы от влаги, со временем от механического повреждения, либо по другим причинам, может значительно истончаться изоляционный слой, и металлическая поверхность осветительного прибора, будет находиться под опасным для жизни напряжением.

Для чего устанавливать защитный механизм для освещения понятно, но для чего УЗО для трёхфазной сети, если его функция может быть заменена мощными автоматические выключатели?

Внешние отличия модулей УЗО и дифавтомата: 3 принципа

По общему виду корпуса и надписям на нем любой покупатель может прямо в магазине оценить приобретаемую защиту. Для этого на нем наносятся:

1. значения номинальных токов;
2. принципиальная внутренняя электрическая схема;
3. специальные надписи и обозначения.

Различие маркировки номинальных токов на лицевой стороне

Обозначение диапазона рабочих нагрузок на лицевой панели УЗО и дифавтомата является обязательным элементом. Они выполняются разными способами.

У устройства защитного отключения принято записывать цифровое выражение величины номинального тока с показом сокращения единицы измерения «Ампер» буквой А. Показываю все это на фотографии модуля hager, где выделил в синей рамке надпись 40 А.

Дифференциальный автомат, как и автоматический выключатель, входящий в его конструкцию, выбирается не только по номинальному току, но еще по типу времятоковой характеристики.

Токи утечек обозначаются в миллиамперах.

Это позволяет оптимально использовать защиту с разным типом оборудования. Ведь в подключенной схеме могут работать простые резистивные нагрузки, например, лампы освещения и ТЭНы (класс В, зона 3-5 I/In) или электрические приборы или машины с электродвигателями, обладающие повышенными индуктивными составляющими реактивного сопротивления (группа D, зона 10-20 I/In).

Последние создают сложные переходные процессы при включении, требуют отстройки защиты на этот период. Все это указывается при маркировке номинального тока дифавтомата буквой класса времятоковой характеристики и цифровым выражением номинальной нагрузки.

Для конкретного дифавтомата компании ABB, предназначенного работать с нагрузкой шестнадцать ампер и класса С, обозначение выглядит так: C16. Таким образом определить УЗО можно по цифре номинального тока и заглавной букве A, а дифавтомат — маркировке класса и величине тока.

Какие элементы наносят на схеме корпуса

У всех модулей изображается принципиальная электрическая схема защиты с органами управления.

Устройство защитного отключения имеет только орган сравнения фаз, показываемый эллипсом, обозначающим магнитопровод трансформатора тока с введенными в него проводами. Он подразумевает срабатывание модуля при возникновении утечек.

У дифавтомата на схеме он тоже имеется, но дополнительно показываются тепловой расцепитель с токовой отсечкой. Смотрите их значки на фото и поясняющие надписи рядом:

• t° (превышение температуры и перегрузка);
• I> (бросок и отсечка тока).

Наличие обозначения защит по току перегрузки и короткого замыкания на схеме — отличительный признак дифференциального автомата.

Надписи и обозначения модулей

Здесь надо смотреть техническую документацию. Устройство защитного отключения официально называется дифференциальный выключатель (сокращение ВД), что очень похоже на дифавтомат. Но путать не стоит.

Последний официальное именуют «Автоматический дифференциальный выключатель», добавляя к первому термину слово «Автоматический». При этом используется сокращение заглавными буквами АВДТ (расшифровывается автоматический выключатель с дифференциальным током).

На самом деле запомнить все это просто. Достаточно вспомнить, что в УЗО входит только дифференциальный орган, а у дифавтомата добавлены защиты автоматического выключателя. Вот и все.

Аббревиатура ВД и АВДТ, другие сведения кроме стороны лицевой панели может наноситься гравировкой еще сбоку. Достаточно повернуть корпус и посмотреть эти сведения. Но здесь производители поступают на свое усмотрение. Они могут такой маркировкой и не заниматься, что характерно для иностранных компаний.

Как правильно выбрать УЗО по параметрам

Выбор УЗО необходимо осуществлять, обращая внимание на его номинальный и дифференциальный ток срабатывания. Номинальный — это ток, на который рассчитана работа силовых контактов

В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка

Номинальный — это ток, на который рассчитана работа силовых контактов. В случае его повышения они могут выйти из строя. Дифференциальный — это ток срабатывания устройства защитного отключения, то есть утечка.

Перед тем как выбрать УЗО, полезно узнать его цену, качество и производительность и сопоставить эти три параметра. Так как подобрать УЗО по мощности и качеству непрофессионалу может быть нелегко, специалисты советуют составить таблицу параметров понравившихся устройств и по ней выбрать прибор с наилучшими характеристиками.

Номинальный ток

При подборе по номинальному току нужно знать, что прибор всегда ставится последовательно с автоматическим выключателем для защиты силовых контактов от перегрузки и короткого замыкания. При возникновении того или другого устройство не срабатывает, так как не предназначено для этого. Поэтому его необходимо защищать автоматом.

Следующее, на что стоит обратить внимание: номинальный ток должен как минимум совпадать с заявленным для автомата, а лучше быть выше на 1 ступень

Дифференциальный ток

Здесь нужно запомнить две важные вещи:

1. В целях электробезопасности всегда выбирается дифференциальный ток срабатывания либо 10 мА, либо 30 мА. Например, на один электроприемник можно поставить УЗО на 10 мА. На входе в дом прибор с таким значением может срабатывать слишком часто, так как у электропроводки в квартире есть свои пределы утечки.
2. Все остальные УЗО, у которых дифференциальный ток выше 30 мА, используются в противопожарных целях. Но при установке на входе УЗО на 100 мА последовательно с ним должно быть установлено УЗО на 30 мА в целях электробезопасности. В таком случае целесообразно будет устанавливать на входе селективное УЗО, чтобы оно срабатывало с небольшой выдержкой времени и давало возможность действовать устройству с меньшим номинальным током.

Тип изделия

По форме токовой утечки все данные устройства классифицируются по 3 типам:

1. Прибор типа «АС». Это устройство является распространенным из-за более доступной цены. Срабатывает только при появлении синусоидальной утечки тока.
2. Устройство типа «А». Рассчитано на срабатывание при мгновенном или постепенном появлении избыточного тока, который имеет переменную синусоидальную и пульсирующую постоянную форму. Это самый востребованный тип, но отличается повышенной стоимостью из-за способности контролировать как постоянный, так и переменный поток.
3. Устройство типа «В». Чаще всего используется для защиты промышленных помещений. Помимо срабатывания на синусоидальную и пульсирующую форму, реагирует еще и на выпрямленную форму постоянной утечки.

Кроме этих основных трех видов, существует еще 2:

1. Селективное устройство типа «S». Отключается не сразу, а через заданный промежуток времени.
2. Тип «G». По принципу такой же, как и предыдущий, но там выдержка времени на отключение немного меньше.

Конструкция

По конструкции различают 2 вида УЗО:

• электронный — работающий от внешней сети;
• электромеханический — не зависящий от сети, для его функционирования питание не нужно.

Производитель

Не менее важным критерием является выбор по производителю. Вопрос о том, какой фирмы УЗО лучше подобрать, необходимо решать самому покупателю. Рекомендуются следующие варианты:

• Legrand;
• ABB;
• AEG;
• Siemens;
• Schneider Electric;
• DEKraft.

Среди бюджетных моделей наиболее высокое качество у компании Астро-УЗО и ДЭК.

Чем отличается УЗО от дифавтомата

УЗИП — что это такое, описание и схемы подключения в частном доме

Что такое дифференциальный автомат?

Что такое УЗО — назначение, принцип действия, маркировка и виды

Как выбрать генератор для загородного дома или дачи, ТОП моделей

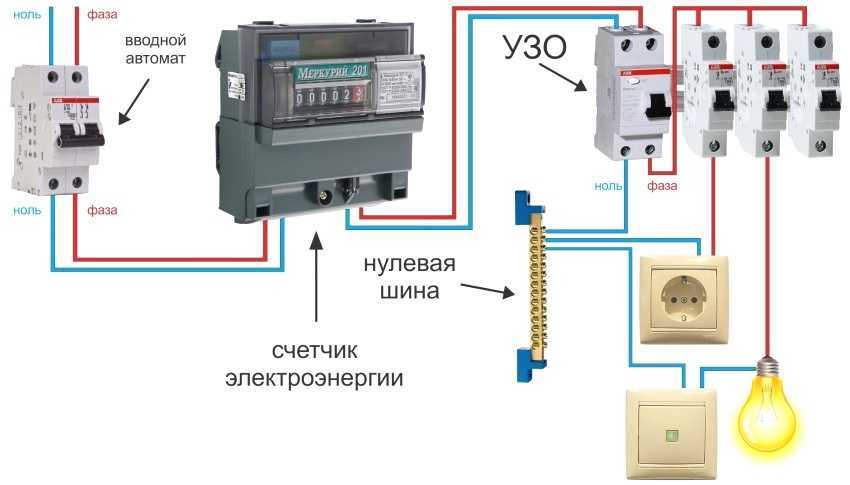

Схема подключения УЗО и автоматов в щитке

Принцип работы

Внутри УЗО находится дифференциальный трансформатор тока, который реагирует на сумму токов фазного (-ых) и нулевого проводника. В нормальном режиме токи в фазе и нуле (3 фазах и нуле — для 3-х фазного УЗО) компенсируют друг друга и срабатывание не происходит. В случае утечки тока на землю, токи не компенсируют друг друга, во вторичной обмотке трансформатора наведется напряжение и УЗО сработает.

Работает ли УЗО без заземления?

Довольно часто задают вопрос, работает ли УЗО без заземления? Ответ: да, работает

Но стоит обратить внимание, что в случае объединения нулевого рабочего проводника (N) и нулевого защитного (PE) даже в нормальных режимах работы возможна утечка тока на землю, что вызовет ложное срабатывание

Обратимся к ПУЭ (7 издание) пункт 1.74: «В зоне действия УЗО нулевой рабочий проводник не должен иметь соединений с заземленными элементами и нулевым защитным проводником».

Разновидности

Классифицируют все устройства по нескольким параметрам:

• по форме токовой утечки;
• по способу действия;
• по временной выдержке;
• по конструктивному исполнению.

Рассмотрим вкратце, в чём особенности и зачем нужно то или иное УЗО.

По форме токовой утечки

Все устройства в зависимости от токовой утечки классифицируются на три типа:

На таких УЗО вы найдёте букву «А» либо значок, который выглядит следующим образом:

«В». Это УЗО срабатывает при трёх разновидностях токовой утечки: пульсирующая постоянная, выпрямленная и синусоидальная переменная. Подобные устройства чаще всего применяют для объектов промышленности, приобретать их для гаража, дома либо дачного строения не стоит.

Обозначение таких устройств вы определите аналогичным образом – по буквенному символу «В» либо по значку, нарисованному на корпусе: Время отключения для вышеперечисленных типов УЗО («АС», «А», «В») варьируется в пределах от 0,02 до 0,03 с.

По принципу действия

По принципу действия УЗО подразделяются на электронные и электромеханические.

Со вторыми всё намного проще, электромеханические устройства не имеют зависимости от питающей сети. Для их срабатывания достаточно, чтобы в повреждённой электрической ветви возникла токовая утечка.

Для электронных УЗО токовой утечки недостаточно, им ещё понадобится питающая сеть. Чтобы подобное устройство отключило повреждённый участок, должно быть питание от внешнего источника для электронного усилителя, встроенного в электрическую схему. За счёт этого УЗО электронного типа считаются не такими надёжными, как устройства электромеханические, соответственно получили не столь широкое распространение.

Чтобы вам было более понятно, рассмотрим эту теорию на примере. Предположим, что розеточная линия, от которой запитана микроволновая печка, защищена УЗО электронного типа. По стечению обстоятельств произошло одновременно две аварийные ситуации:

• в подъездном распределительном щитке повредилась нулевая жила;
• внутри микроволновой печки случилось повреждение электрической проводки, в результате которой фаза замкнула на корпус.

При этом корпус микроволновки оказался под опасным потенциалом. Если случайно прикоснуться к печи, УЗО электронного типа не отработает, потому что его встроенная схема осталась не запитанной из-за повреждения ноля в щитке. Вероятность подобного случая минимальна, однако он может случиться.

Из подобных ситуаций был придуман выход иностранными производителями электронных устройств. Они решили дополнять корпуса УЗО электромагнитными реле, которые отключат защищаемую цепь сразу же, как только пропадёт питание от внешнего источника.

По временной выдержке

Согласно этой характеристике все устройства подразделяются на два типа: «S» и «G».

УЗО типа «S» обладает селективностью, то есть срабатывает через определённое время (от 0,15 до 0,5 с). Устройства такого типа, как правило, используют, когда в цепи их установлено несколько.

Рассмотрим, небольшой пример. Допустим, в домашнем распределительном щитке есть две розеточные группы. Каждую из них защищает УЗО, не имеющее временной выдержки (типа «А» или «АС»), а сам ввод оборудован защитным устройством типа «S».

Если на одной из розеточных групп произошла токовая утечка и УЗО, защищающее эти розетки, не отреагировало по какой-то причине (электрики называют подобную ситуацию пропуск защит), то через определённое время отключится устройство на вводе.

Устройство типа «G» обладает аналогичной селективностью, его отличие в меньших пределах выдержки времени (от 0,06 до 0,08 с).

Про основные характеристики УЗО на видео:

По конструктивному исполнению

Конструктивно УЗО различаются в зависимости от количества полюсов:

• в сетях однофазного напряжения применяют двухполюсные модели;
• в сетях трёхфазного напряжения монтируют УЗО с четырьмя полюсами.

По другим параметрам

Есть ещё несколько параметров, по которым классифицируются УЗО:

• По установке (стационарные и переносные).
• По монтажу (с помощью стационарной электропроводки либо с использованием гибких проводов с удлинителями).
• По оснащению защитами. Есть устройства совсем без защит, а есть со встроенными – от перегруза и тока КЗ.
• По возможности регулировки дифференциального тока (нерегулируемые, регулируемые плавно либо дискретно).

Мы предоставили вам информацию о том, что такое УЗО в электрике. Надеемся, из статьи понятно, что современная система автоматики и защиты без этого элемента обойтись не может. Если вам дорого имущество, а тем более человеческая жизнь, то не пренебрегайте установкой устройств защитного отключения.

Как проверить УЗО за 30 секунд

Устройство защитного отключения отвечает за здоровье и безопасность людей, поэтому периодически его следует проверять на исправность. Для этого на приборе предусмотрена кнопка «test». Если при ее нажатии УЗО выбивает, то оно считается исправным.

Автомат с кнопкой “тест”

Существует и другая более надежная методика проверки. Для нее необходимо подключить резистор между заземлением и фазным проводом розетки. Сопротивление резистора подбирается исходя из закона Ома и тока срабатывания УЗО. Способ крайне опасный для испытателя. Его не рекомендуется использовать людям, которые не имеют образования и опыта работы электриком.

Количество УЗО в квартире

Есть ситуации, в которых достаточно установки всего одного УЗО. Обычно это такое построение схемы электропроводки, при которой отсутствует разделение потребителей на группы.

Это оправдано при небольшом количестве электроприборов, например, в однокомнатной квартире или при подключении УДТ к электропроводке, выполненной в советское время алюминиевыми проводами 2,5 мм².

В более современных схемах электроприборы разделены на группы и для каждой из них возможно подключение УЗО или дифференциального автомата. Установка нескольких приборов защиты имеет ряд преимуществ:

• Более точный подбор уставки защиты. Для розеток в ванной комнате и стиральной машины СП 31-110-2003. П.А.4.15 предписывается установка УЗО с уставкой 10мА. Это обеспечивает более быстрое отключение питания при прикосновении человека к элементам, находящимся под напряжением. Аналогичный прибор желательно подключить к детской комнате
• При установке нескольких приборов в аварийной ситуации отключается только тот электроприбор или линия, в которых нарушена изоляция и имеется ток утечки. Все остальные устройства остаются подключёнными к сети, что облегчает поиск и устранение неисправности.
• Монтаж нескольких УДТ позволяет установить противопожарное УЗО и реализовать двухступенчатую систему защиты. Для этого необходимо дополнительно подключить дифференциальный автомат или УЗО с уставкой 100 мА.

Самыми распространёнными моделями УЗО являются устройства с уставками 30 мА. Это универсальные приборы, которые можно использовать для защиты всех электроприборов, установленных в квартире.

Для большего удобства количество УЗО в квартире должно соответствовать количеству отдельных линий или групп электроприборов.

При большом количестве устройств защиты желательно установить противопожарное УЗО с током уставки 100 мА и подключить его сразу после вводного автомата или прибора учёта.

Подключение УЗО и автоматических выключателей

Если электропотребители в доме или квартире разделены на несколько групп, каждая из которых защищена собственным автоматическим выключателем, то с целью экономии средств можно устанавливать одно УЗО на 2 – 3 таких группы. Сегодня организовать подключение таким образом можно практически в любой бытовой сети: среди современных УЗО с уставкой диф. тока 30 мА имеются модели, рассчитанные на довольно высокие номинальные токи — до 100 А.

Подбирая УЗО для группы автоматов, следует учитывать номинальный ток не только вышестоящего автомата, но и нижестоящих. Поясним на примерах.

Пример 1

Схема к примеру 1

Напомним, что в общем случае рекомендуется устанавливать УЗО с номинальным током, на одну ступень превосходящим номинальный ток выше установленного автомата. Но в данном случае, как видно, каждое из двух УЗО по номинальному току не превосходит, а наоборот уступает вводному автомату: его номинальный ток составляет 50 А, тогда как номинальный ток каждого из УЗО — только 40 А.

Тем не менее, выключатели диф. тока надёжно защищены от перегрузки: суммарный номинальный ток подключённых к каждому из них автоматов составляет всего 32 А (2х16 А), что на 20% меньше номинального тока УЗО в 40 А.

Пример 2

Следующая схема является не столь надёжной:

Схема к примеру 2

Номинальный ток 1-го УЗО составляет 25 А и вводный автомат с номинальным током 40 А его не защищает. Но перегрузка этому прибору не грозит, так как проходящий по нему ток не может превышать 22 А (к УЗО подключены автоматы на 6 и 16 А). А вот 2-е УЗО, рассчитанное на номинальный ток в 40 А, может перегореть: подключёнными к нему автоматами оно не защищается, так как их суммарный номинальный ток составляет 58 А (3х16 + 10), а вводным автоматом защищается, так сказать, впритык.

Если будет иметь место перегрузка, то до срабатывания вводного автомата через УЗО №2 будет протекать ток выше номинального, вследствие чего оно может выйти из строя. Рекомендуется либо установить УЗО с более высоким номинальным током (следующая ступень — 50 А), либо защитить его дополнительным автоматом с номинальным током на ступень ниже (32 А).

Пример 3

А вот эта схема однозначно является неверной:

Схема к примеру 3

Оба УЗО с номинальным током 40 А не защищаются ни вышестоящим автоматом (50 А), ни нижестоящими (суммарные номинальные токи составляют 57 и 48 А).

Оптимальный вариант подключения УЗО

Если имеется несколько УЗО со своей группой автоматов каждое, то очень важно не смешивать провода от разных групп. Для каждой группы лучше предусмотреть свою нулевую шину — при подключении всех потребителей на общую нулевую шину возможны ложные срабатывания УЗО. Подключение с отдельными шинами отображено на следующей схеме

Также здесь показано подключение селективного УЗО

Подключение с отдельными шинами отображено на следующей схеме. Также здесь показано подключение селективного УЗО.

Схема подключения УЗО

Красным цветом обозначена фаза (L), синим — нулевой проводник (N), жёлто-зелёным — заземление (РЕ).

Как видно, селективное УЗО с уставкой тока утечки 300 мА (поз. 3) подстраховывает УЗО 7 и 14 с уставкой тока утечки 30 мА и одновременно защищает цепи освещения (автоматы поз. 5, 6, 12). Защищать осветительную проводку УЗО с уставкой диф. тока 30 мА не имеет смысла, так как здесь вероятность поражения электротоком практически равна нулю.

Подразумевается, что дифференциальный автомат 13 обслуживает выделенную линию, предназначенную для подключения, например, компьютера или стиральной машины, поэтому нулевой проводник от него проложен прямо к нагрузке, а не к нулевой шине.

Дополнительные нулевые шины обозначены поз. 11 и 18. К первой подключены группы розеток 2, 3, 4 и от неё прокладывается провод к УЗО 7; ко второй — группы розеток 5, 6, 7, сама же шина подключается к УЗО 14.

Заметим, что данная схема имеет тот же недостаток, что и приведённая в примере №2: номинальный ток вводного автомата (поз. 1) является таким же, как и УЗО поз.7 и 14 — 40 А, в то время как суммарный номинальный ток подключённых к каждому из этих УЗО автоматов составляет 3х16 = 48 А. Для большей надёжности следовало бы установить УЗО, рассчитанное на более высокий номинальный ток.

При подключении УЗО на группу автоматов выявить место утечки достаточно просто. К примеру, сработало УЗО поз. 7. Нужно отключить автоматы поз. 8, 9 и 10, затем включить УЗО и по одному включать упомянутые автоматы. Как только будет включён автомат цепи с утечкой, УЗО тут же отключится.

От того, правильно ли вы выбрали и установили УЗО, зависит, сумеет ли оно спасти вашу жизнь в случае внештатной ситуации. Поэтому к данному вопросу следует подходить со всей обстоятельностью. Изложенные в нашей статье рекомендации помогут избежать ошибок, которые могли бы стать фатальными.

Что выбрать: дифавтомат или УЗО

Выбор варианта установки приборов в электрический щиток в частном доме зависит от того, собирается ли щиток с нуля или выполняется ремонт ранее смонтированной электрической линии.

Сколько УЗО устанавливать? Достаточно одного на квартиру. Если оно уже установлено, то практичнее и дешевле докупить необходимое количество выключателей.

В случае монтажа линии с нуля проще ставить в новый щиток дифавтомат. Он работает как ВДТ и подключенные к нему автоматы.

Основные отличия

Чем отличается узо от дифавтомата:

Место в электрическом щитке. АВДТ – небольшой прибор и занимает мало места.

ВДТ и автоматы занимают больше места, поскольку для их монтажа нужен как минимум один дополнительный модуль.

В любом случае размер щитка должен подбираться в соответствии со всем необходимым оборудованием. Когда какие-то комплектующие не помещаются, щиток нужно заменить.

Стоимость. Поскольку дифавтомат – это сложный прибор, он стоит дороже, чем прибор защитного отключения и комплект автоматов на него.

Сложность монтажа. Для установки устройства защитного отключения и нескольких автоматов нужно выполнить перемычку для подачи фазы и нулевую шину. Выполняется подключение УЗО к однофазной сети с заземлением.

Дифавтомат в щиток монтируется гораздо проще и быстрее – на входные контакты подается ноль и фаза, проводники подключают к выходным контактам.

Поиск неисправности. При возникновении неполадок по утечке в случае комбинированной работы срабатывает УЗО, а при коротком замыкании включаются автоматы. Когда используется АВДТ, то при его срабатывании труднее определить причину – к выключению приводит любая неполадка в системе. В более дорогих моделях дифавтомов предусмотрены индикаторы проблемы.

Принцип работы. Приборы защитного отключения не имеют защиты от перегрузки. Аппарат сгорит, если ток в электрической цепи превысит предельное значение, указанное на лицевой стороне корпуса. Принцип работы УЗО направлен на защиту людей и электропроводки.

Качество и поломки. В случае поломки или окончания срока эксплуатации АВДТ его необходимо будет заменить. При работе ВДТ и выключателей замене подлежит только то устройство, которое вышло из строя или у него закончился гарантийный срок службы.

В настоящее время многие производители выпускают качественное электрооборудование, поэтому и срок службы аппаратов, и их качество сопоставимы и не уступают друг другу.

Внешние отличия УЗО от дифавтомата

В чем разница между приборами:

Визуальные отличия. Отличить два прибора можно по соответствующим надписям на корпусе. Обычно там расположена либо аббревиатура, либо его полное наименование. Также можно ориентироваться на кнопку «Тест» — в устройстве защитного отключения ее разместили слева, а в дифавтомате – справа.

Маркировка. На приборах ВДТ указывают величину номинального тока в амперах. Например, «25 А». На устройствах АВДТ показана время-токовая характеристика, обозначается она буквами D, С или В, за которыми идет число. Этот показатель определяет, при каком токе и через сколько времени отключится устройство.

Схема подключения. На приборах защитного отключения показана схема подключения к дифференциальному трансформатору, на дифавтоматах также указывается схема подключения к дифтрансформатору, но через обмотку расцепителя.

Схема подключения УЗО в однофазной сети представлена ниже.
