Схематическое обозначение фазы и нуля на английском языке

Нулевые проводники

Эти электропровода подразделяются на три категории:

• нулевые рабочие проводники.
• нулевые защитные (земляные) проводники.
• совмещающие в себе защитную и рабочую функцию.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья. Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции

Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50
(1
Голос)

Работа с электричеством регламентируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесьчетко прописана цветовая маркировка конкретного провода и кабеля, применяемых в электрике. А потому обозначение фазы и нуля стандарты для всех монтажных проводов.

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью или мультиметра.

Провода нужно проверить с помощью индикаторной отвертки или мультиметра

Понятно, что расцветка проводов значительно облегчает ремонтный процесс.
Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Запомнить их не сложно. Тем более, обычно для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ. А значит, спутать предназначение конкретного провода невозможно.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети.
Наиболее нагляден пример со светильником. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Советы электрика

Принцип присоединения одноклавишного коммутационного элемента в сеть достаточно легкая, поскольку само устройство считается простейшим элементом. Выключатель предназначен для управления освещением квартиры.

Периодически подобные элементы ломаются, тогда приходиться их заменять на новые либо ремонтировать сломанные. Здесь требуются специфические знания и практические навыки.

Одноклавишный элемент включается последовательно в фазу электросети. Выключатель можно включить и в другую линию (нулевку), однако такое соединение:

• Противоречит существующим правилам ПУЭ.
• Небезопасно при обслуживании электрических устройств.

Опасность заключается в том, что при подключении в нулевую линию все присоединенные узлы потребителя электроэнергии подпадают под напряжение. Это относится и к приборам, находящимся в выключенном состоянии. При соприкосновении с электрическим аппаратом человека поражает ток. Поэтому подобное соединение выключателя недопустимо.

До начала любых электромонтажных работы, связанных с подключением к сети:

Сначала надо обесточить проводку.

Для этого отключается вводной автомат.

Предусматриваются меры безопасности, исключающие доступ к щиту.

Это нужно для того, чтобы исключить случайное включение рубильника, подающего напряжение. Особенно это актуально, когда электрощит располагается на лестничной площадке многоэтажного дома, либо на улице.

Для установки и присоединения одноклавишного выключателя потребуются:

• выключатель;
• соединительные провода;
• распределительная коробка;
• изоляционная лента ПВХ.

Для подключения осветительного прибора к электрической линии с использованием одноклавишного выключателя применяется распределительная коробка. В нем производятся коммутационные работы с 6-ю линиями:

• по 2-м проходит напряжение;
• 2 из них идут к осветительному прибору;
• 2 остальных – к выключателю.

Такая схема упрощает электромонтажные работы.

Самостоятельная маркировка контактов

Ручное обозначение фазы и нуля в электрике используется при разметке кабелей во время наладочных работ электриков или в старых домах. Использовать для этих целей можно:

• кембрики для разметки проводов
• изоленту
• термоустойчивые кембрики
• термоустойчивую ленту

Разметка может находится только в специальном месте — там, где провод заходит в шину. Лента, кембрики для разметки проводов могут быть разного размера, цвета и иметь напечатанные буквы и цифры. Для цветовой маркировки можно использовать цветную изоленту. Длина бирки по ГОСТу должна быть не менее 2,5 см. Как правило вручную размечаются фазовые и нулевые провода, вовлеченные в монтажные работы или утратившие заводскую маркировку.

Если необходимо разметить кабели в электрощите, то придется размечать каждый кабель по порядковым номерам, отмечая место расположения электроприбора, давай номер и буквенное обозначение каждому проводу.

Разметка двужильных проводов

При разметке двужильных проводов для определения фазы можно использовать индикаторную отвертку — при контакте с фазой и подаче напряжения загорается светодиод. Таким образом можно легко отметить, как обозначается фаза и ноль для двухжильного провода. Да многожильных проводов такой способ может подойти только для определения нуля, на любой фазовый контакт прибор будет реагировать одинаково. Не стоит забывать, что для разметки фазы подходят красный, черный, коричневый и, в некоторых случаях, фиолетовый цвета, а нуль отмечается белым или синим цветом. Для разметки лучше использовать термоустойчивые ПВХ трубки или каналы.

Разметка трехжильных проводов

При разметке трехжильных проводов стоит воспользоваться мультиметром для определения фазы, нуля и земли. Мультиметр сравнивает напряжение на концах двух проводов, и, как правило, значение будет выше на сопряжении “фаза-ноль”, чем “фаза-земля”. После определения значения провода можно проводить маркировку все теми же термоустойчивыми ПВХ трубками в соответствие с цветовой схемой и ГОСТом. N — белый и синий, L — красный, черный, коричневый и др., PE — желто-зеленый.

Подводя итоги можно сказать, что каждая деталь в оформлении провода важна — никогда не стоит упускать из вида его цвет, толщину, различные бирки, буквенно-цифровые обозначения. Благодаря всему этому можно легко понять, как обозначают фазу и ноль в электрике, какой провод заземлен, какой нейтральный, а какой находится под напряжением. Если знать, как обозначается фаза и ноль в электрике и уметь обращаться с электронными цепями приборов и понимать обозначения (они все прописаны в ПУЭ и ГОСТ Р 50462-2009), можно легко починить устройство, при этом обезопасив себя от удара электрическим током.

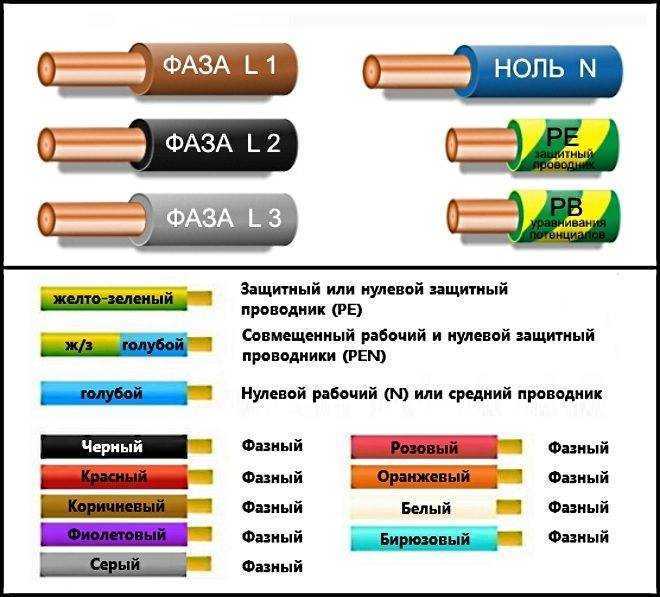

Цветовая маркировка проводов

Обозначение l и n в электрике, используется для маркировки проводов вкупе с различными цветовыми комбинациями. Электропроводка для распределительных цепей переменного и постоянного тока имеет цветовую маркировку для обозначения фазы и нуля, а также земли. Все цвета проводов указаны в юридических документах. В большинстве стран Европы действуют цветовые коды проводки IEC (Международной электротехнической комиссии) для параллельных цепей переменного тока.

Как обозначается фаза?

Черная и красная изоляция всегда используется для фазовых проводов и распространена в большинстве стандартных бытовых цепей.

Термин «фаза» используется для обозначения проводов источника, по которым питание от электрической сервисной панели направляется к месту назначения, например к свету или розетке. Другими словами, провод не используется в качестве нейтрального или заземляющего провода или для каких-либо других целей, кроме как для переноски электрических нагрузок под напряжением

Важно знать цветовые обозначения фазовых контактов, чтобы обезопасить себя от поражения электрическим током. Никогда не стоит работать с фазовыми проводами под напряжением без соответствующей защиты

Красные провода также используются для обозначения проводов под напряжением. Например, они иногда используются в качестве второго фазового провода в 240-вольтовых установках. Еще одно полезное применение красных проводов — соединение проводных датчиков дыма, чтобы при срабатывании одного сигнала тревоги все остальные срабатывали одновременно.

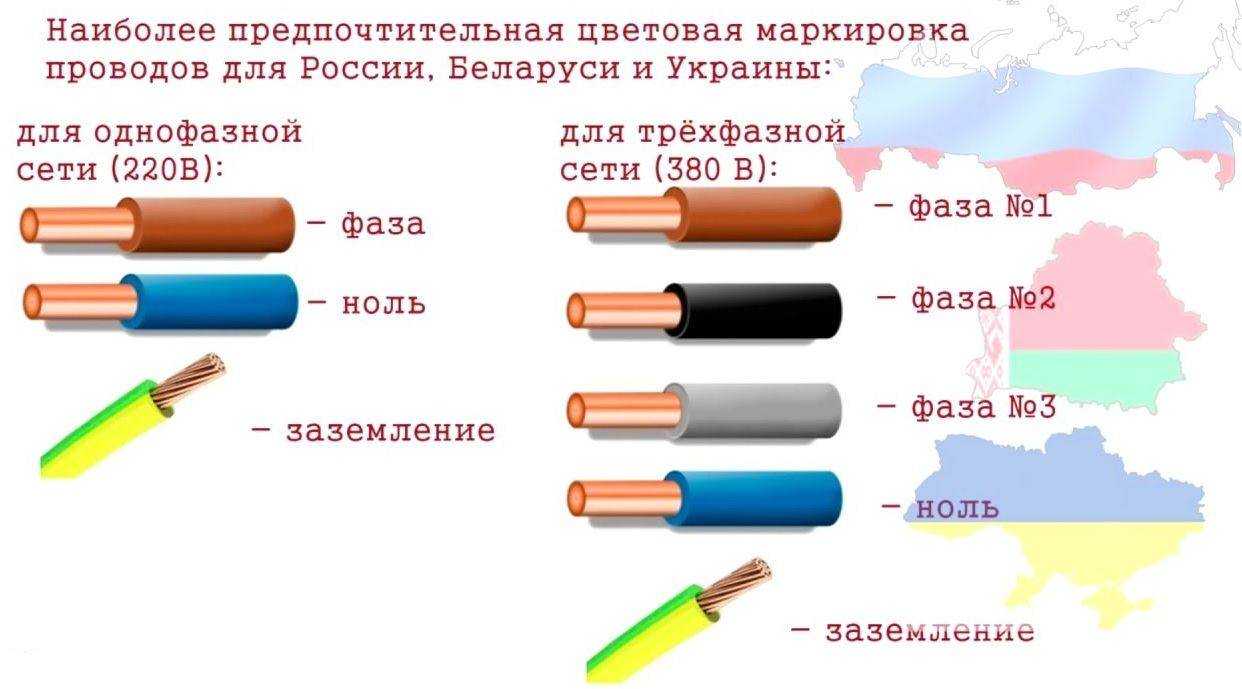

В трехфазной сети на 380 В чаще всего используются черный, коричневый или красный и серый цвета для обозначения фазы.

Цвета заземленных проводов

Все электрические устройства должны быть заземлены. В случае неисправности заземление обеспечивает безопасный путь для прохождения электричества. Ток возвращается в землю. Желто-зеленые провода подключаются к электрическим устройствам, таким как выключатели, розетки и приспособления, а также к металлическим каркасам или корпусам приборов. Металлические электрические коробки нуждаются в заземлении, потому что они сделаны из проводящего материала. Пластиковые коробки, напротив, не проводят ток и не требуют заземления, поэтому в них может и не быть заземляющих проводов. Для большей безопасности заземляющие провода выполнены из меди, т.к. этот материал имеет высокое сопротивление. В ряде некоторых стран можно встретить голые медные провода без маркировки — это тоже жилы заземления. В России и Европе, однако, как многожильные, так и одножильные провода маркируются желто-зеленым цветом. Также заземленные провода обычно тоньше фазовых и нейтральных. Стоит запомнить, что желтым и зеленым цветом обозначаются ТОЛЬКО заземляющие контакты, такая маркировка никогда не используется для нейтральных или, тем более, фазовых жил (согласно стандарту МЭК 60446:2007 обозначение земли в электрике — только желто-зеленое).

Цвета нулевых контактов

Нулевые контакты маркируются синим, белым или совокупностью этих цветов, в зависимости от количества жил. Иногда нуль обозначается серым цветом. Иногда встречаются ситуации, когда нулевые и заземленные жилы совмещены, тогда провод окрашивается в синий цвет желто-зеленый маркировкой на концах и в местах ветвления.

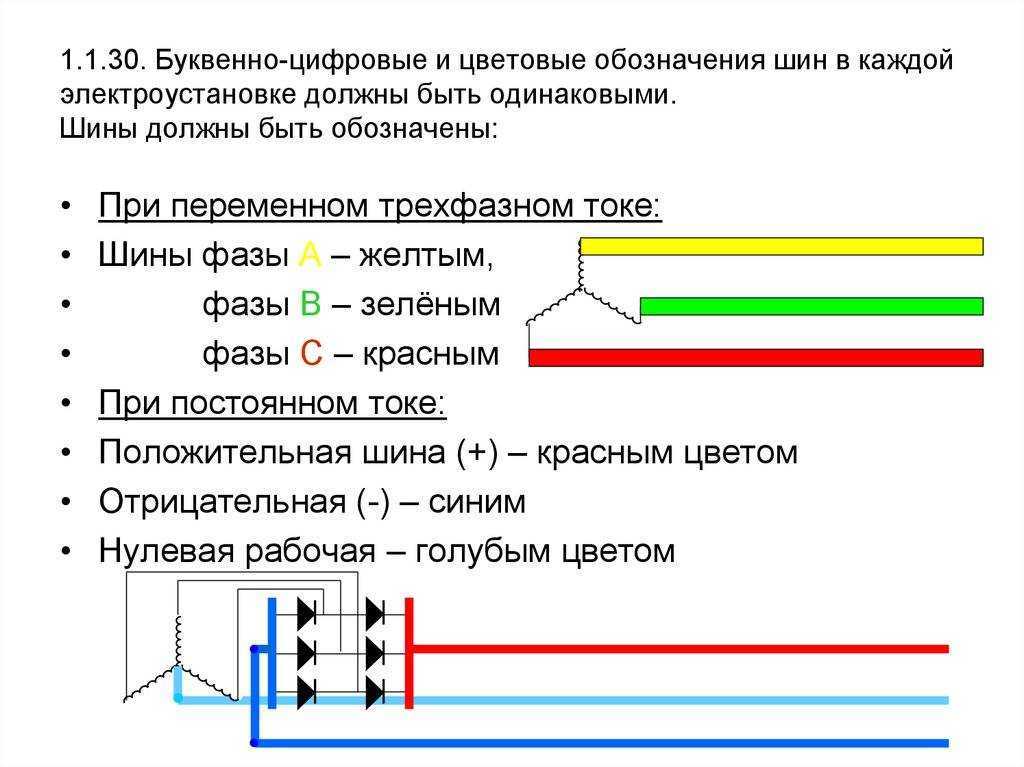

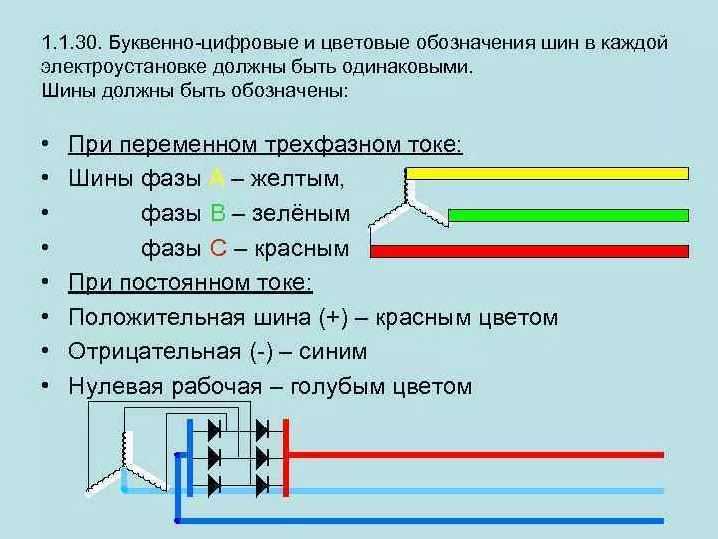

Цвет проводов и шин при переменном трехфазном токе

Переменный трехфазный ток используется в основном в промышленности, в таком случае шины и высоковольтные приводы окрашиваются в различные цвета соответственно фазам.

• Желтый цвет — канал фазы “А”
• Зеленый цвет — канал фазы “В”
• Красный цвет — канал фазы “С”

Цветовая маркировка проводов и шин при постоянном токе

Цепи постоянного тока широко используются в несложных бытовых приборах, аккумуляторах и все еще в некоторых видах электротранспорта. Раньше, в приборах и сооружениях, построенных до 2011 года, красным цветом обозначалась положительная шина (+), синим или черным цветом — отрицательная (-), и голубым — нулевая рабочая. Однако после 2011 вступил в силу другой ГОСТ, теперь положительная шина (плюс) обозначается коричневым, отрицательная (минус) серым и нулевая рабочая синим цветами.  Иногда встречается обозначение плюса и минуса другого типа:

• Красный — плюс-кабель
• Черный — минус-кабель
• Белый или серый — земля

Если нет уверенности, с какой именно маркировкой идет работа — обязательно! нужно воспользоваться мультиметром или индикаторной отверткой.

КОНСТРУКЦИЯ КАБЕЛЯ

• Токопроводящая жила – многопроволочная медная луженая 4 (для 0,35 и 0,5мм кв) или 3 класса гибкости по ГОСТ 22483. Возможно изготовление токопроводящих жил из медных нелуженых проволок.
• Изоляция — из ПВХ пластиката пониженной пожарной опасности, либо полимерной композиции не содержащей галогенов
• Скрутка возможна либо парная (буква «В» после буквы «Ш» пример — МКШВнг(А)-HF), либо общая.
• Поясная изоляция – полиэтилентерефталатная лента. Возможно изготовление неэкранированных кабелей без пленки.
• Экран общий – оплетка из медных проволок. По согласованию с потребителем возможно изготовление общего экрана в виде оплетки из медных луженых проволок. Возможно исполнение с экраном из алюмолавсана.
• Внутренняя оболочка –из ПВХ пластиката пониженной пожарной опасности или из полимерной композиции, не содержащей галогенов.
• Броня – плетеная из стальных оцинкованных проволок.
• Наружная оболочка — из ПВХ пластиката пониженной пожарной опасности или из полимерных композиций, не содержащих галогенов.

Назначение проводов в разводке

От источника питания к потребителю электричество передаётся по многожильным проводам. Приборы и механизмы обеспечиваются энергией посредством не менее трёх линий. По кабелям фазы и нуля подаётся напряжение. Заземляющая жила защищает человека от поражения электрическим током.

Каждая линия на монтажных схемах обозначается определённым образом. Кабели, отмеченные буквами n и l, в электрике предназначены для передачи тока. «Земля» отмечается аббревиатурой PE, которая расшифровывается как Protective Earth и переводится как «защитное заземление».

Провода, предназначенные для фазы, нуля и заземления, обладают специфической окраской и маркировкой.

Фазовая линия

Работу сети переменного тока формируют два компонента — рабочая фаза и нулевая составляющая. Рабочая фаза, или просто фаза, является основным проводом в многожильном кабеле. По этой линии на прибор поступает электрическая энергия.

В электротехнической документации фазовый канал обозначается латинской буквой L. Допускается употребление строчной литеры l. Условному сокращению профессионалы придают разные значения. Предпочтительными вариантами считаются Lead, Live или Line. С английского языка слова переводятся соответственно как «подводящий провод», «напряжение» или «линия».

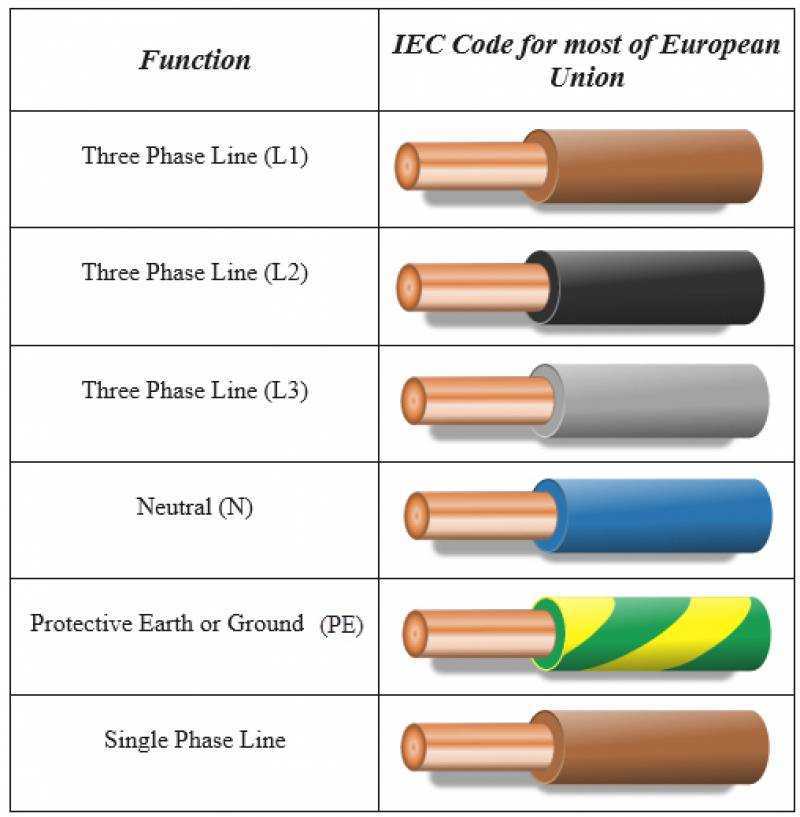

Если в цепи предусмотрено использование нескольких фазовых кабелей, то к букве добавляется номер фазы. По европейским стандартам, не допускающим изменения колеровки, фазовые провода окрашены в конкретные цвета:

• L 1 — коричневый.
• L 2 — чёрный.
• L 3 — серый.

Обозначение нуля

В цепи переменного тока нулевая линия необходима для создания замкнутого контура падения напряжения на контактах электрического прибора. Вместе с рабочей фазой «нуль» является основным компонентом сети.

На принципиальных схемах нулевая фаза обозначается буквами латинского алфавита N или n. Сокращённое обозначение подразумевает понятия Null или Neutral. Словари дают переводы «Нуль» и «Нейтраль».

В зависимости от гибкости кабеля, окраска нейтрального проводника представлена вариантами синего цвета. Жёсткая одножильная шина имеет насыщенный оттенок ультрамарина. Изолирующий слой многожильного провода окрашен в светло-голубой колер.

Различается и окраска. Защитный провод имеет жёлто-зелёный цвет. Подключение шин различного назначения в одну линию категорически запрещено техникой безопасности.

https://youtube.com/watch?v=sNDMjqB2NYU

Значение L N в электрике

Проводники в электроприборах имеют определенные правила для маркировки, которые действуют с 2009 года. Фазу, ноль и землю нужно помечать L, N и PE соответственно.

Данный стандарт применяется для маркирования во всех электросетях с напряжением до 1 тысячи вольт, то есть во всех гражданских сооружениях, за исключением промышленных предприятий.

Фазный проводник всегда находится под напряжением, поэтому согласно стандартам помечается буквой “L”, предупреждая, что по нему проходит линия, контакт с которой для человека может быть опасен получением электрической травмы, которая в некоторых ситуациях может завершиться сметрельным исходом.

В многофазных сетях для разметки разных фаз вместе с буквой добавляется номер, соответствующий номеру фазы.

Нулевой проводник помечается буквой “N”, в переводе обозначающий нейтраль.

Заземляющий проводник имеет обозначение “PE”, что можно перевести как, защитное заземление. В основном он является отдельным элементом всей структуры кабеля, однако, в некоторых случаях бывает совмещенным с нейтральным. В таком случае, действует обозначение “PEN”.

Данный буквенные обозначения необходимо наносить на клеммные контакты проводника, в месте, где производится коммутация клеммы, непосредственно на корпусе.

L – обозначение фазы

Сети переменного напряжения содержат в себе провод, по которому проходит электрическая фаза. Обозначение проводника буквой L пошло от английского слова Line, что означает активный проводник или линия.

Проводник, сквозь который проходит фазное напряжение обязательно должен быть покрыт изоляционным покрытием, так как он может стать причиной получения ожога и другой травмы человека, а также может вывести из строя технику и привести к пожару.

N – буквенный символ нуля

Нейтральный проводник или, как его часто называют «ноль» обозначается буквой N — что в переводе с английского языка обозначает null или neutral.

При коммутации электрических сетей с одно или тремя фазами, таким образом маркируются нулевые проводники. Кстати, слово “ноль” используется исключительно на просторах СНГ, весь остальной прогрессивный мир использует слово нейтраль.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

{SOURCE}

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

Буквенные обозначения основных элементов

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Буквенная маркировка проводов

Помимо цветовой маркировки, существует также обозначение проводов в электрике по буквам. Обозначение l и n для фазы и нуля стандартизировано.

Фазовый провод

Буква l в электрике указывает на обозначение фазы — контактов, находящихся под напряжением. Обозначение пошло от английского слова “Line”. Как правило, буквенные маркровки провода имеют всегда, независимо от цветовой маркировки. Обозначение проводов в электрике многофазных сетей дополняется порядковым номером фазы:

• L1 — первая фаза;
• L2 — вторая фаза;
• L3 — третья фаза.

Нулевой провод

Обозначение N в электрике указывает на нейтральные или нулевые контакты. Считается, что это первая буква в английском слове “Neutral”. Они также маркируются соответствующим цветом. В некоторых ситуациях, например, в старых сооружениях и приборах встречаются многожильные провода, которые совмещают в себе нулевой и заземленный контакты. В таком случае они помечены синим цветом изоляции с закрепленными желто-зелеными кембриками на концах. Несколько реже встречается обратная ситуация — желто-зеленое изолирующее покрытие с синими концами.

Провод заземления

Буквами PE (от англ. Protective earthing) обозначаются провода заземления. В случае, когда провод может совмещать в себе как нейтральный (нулевой), так и заземляющий, он обозначается буквами PEN и имеет двухслойную цветную обмотку — синюю и зелено-желтую. Такое буквенное и цветовое сочетание для обозначения земли используется в большинстве стран мира, что снижает вероятность путаницы.

M — средняя точка в цепях постоянного тока с биполярным питанием.

Обозначение контактов в электрических схемах

L и n в электрике служат не только для маркировки непосредственно проводов в устройстве. Эти буквы также могут использоваться как обозначение фазы и нуля на схеме. Обозначения l и n в электрических схемах имеют такую же расшифровку, как и при обозначении проводов — L обозначает фазу, N — нуль. Буквенная комбинация PE также используется для маркировки заземления.

Способы маркировки проводки при монтаже

Существуют различные способы маркировки кабелей. Это необходимо для корректного подключения и обеспечения безопасности, так как информации по цветовым оттенкам оболочки кабеля не всегда бывает достаточно. Поэтому на провода наносятся специальные символы, обозначающие марку кабеля, его назначение, связанный с ним объект; протяженность и др.

Виды маркеров:

Кембрики. Бывают нескольких видов: термоусадочные или из ПВХ. Кембрик – это трубка, надеваемая на провод в месте соединения или повреждения изоляции.

Термоусадочные трубки. Самые надежные и долговечные.

Самоламинирующиеся. Это клейкая пленка с прозрачной оболочкой. Обеспечивает защиту провода даже при сильном загрязнении.

Бирки. Изготовлены из полимеров в белом и желтом цветах.

Стяжки.

Флажки.

Ярлыки. Применяются для тонких проводов.

Гильзы и контейнеры.

Кольца, клипсы. Удобны при коротких маркировках.

Площадки PKH и POH.

Применение различных видов маркировок облегчает электрикам и простым людям работу с электросетью.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

• Синий;
• Голубой;
• Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Особенности подключения

Контакты двухклавишного выключателя

Для понимания особенностей подключения стандартного выключателя потребуется изучить принцип его работы. В качестве примера, удобного для описания, выбрана разновидность приборов с одной клавишей.

• переключатель всегда устанавливается в разрыв фазного провода, второй конец которого отводится либо к распределительной коробке, либо прямо к светильнику;
• с двух сторон имеется только два провода, причем каждый из них предназначен для своих целей;
• один из них прокладывается до выключателя от линейного автомата и постоянно находится под напряжением;
• на втором проводе оно отсутствует, из-за чего подключенный к выключателю осветительный прибор не горит.

Сетевые 220 Вольт поступают на него только после нажатия на кнопку или клавишу при переведении ее в режим «Включено». После этого исправный светильник или лампочка сразу же загораются.

При подключении трехклавишного выключателя распределение функций каждого из контактов то же самое. Но в этом случае со стороны отвода проводников к распределительной коробке или люстре располагается два контакта, служащие для коммутации различных групп лампочек. Соответственно, количество обозначений становится большим на одно. То же самое наблюдается при использовании трехклавишного изделия, у которого число контактов и отводящих проводников увеличивается еще на единицу. Знание этих особенностей устройства коммутирующего прибора поможет расшифровать маркировку L на выключателе.
