Подключение двойного выключателя: нормы и схемы + инструктаж по монтажу

Почему выключатель ставят в фазу, а не в ноль?

Стандартная схема подключения выключателя света предполагает, что он будет разрывать фазу, а ноль идёт прямо на светильник.

Фазой называют проводник, на котором есть напряжение относительно нулевого (нейтрального) провода, или, как его еще называют, опасный потенциал.

Ноль в отечественных электросетях всегда заземлен и, в нормальном режиме работы электросети, на нём не может быть опасного потенциала.

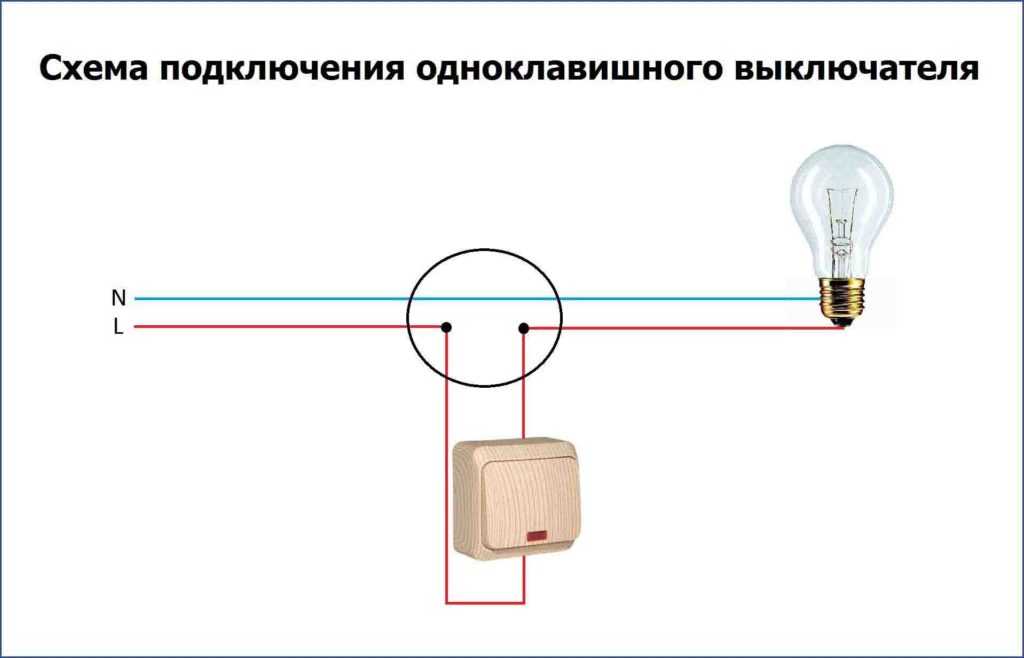

Стандартная схема подключения выключателя

Как отмечалось выше, выключатель устанавливается всегда так, чтобы он разрывал фазный провод, и при выключенном свете не было напряжения на патроне. Для чего это делается?

Начнем с того, что во «всеми любимом» ПУЭ есть такой пункт:

6.6.28. В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

Из него следует, что выключатель нужно устанавливать только в фазу, и никуда больше!

Чем опасна установка выключателя в нулевой проводник?

Несмотря на то что схема будет работать независимо от того, где установлен выключатель, но от этого зависит безопасность людей, которые будут ремонтировать светильник или менять в нём лампочку и правильность работы подключенных светильников.

Большинство электриков действуют «по привычке» и, предполагая, что выключатель разрывает фазу, могут попасть под напряжение. На самом деле такое встречается часто, когда электрик отключает выключатель света и лезет выковыривать застрявший в цоколе патрон. Поэтому необходимо всегда проверять напряжение и не надеяться, что тот, кто выполнял монтаж, подключил всё правильно.

Для тех, кто не понимает, почему на лампе будет опасное напряжение, мы приведем схему, в которой выключатель установлен в нулевом проводнике.

Схема с выключателем в нуле. Выключатель выключен. Штриховой линией красного цвета выделен участок линии, на котором будет потенциал фазы.

И рассмотрим правильную схему в аналогичном виде.

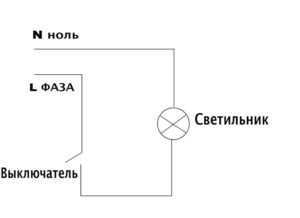

Схема с выключателем в фазе. Штриховой линией красного цвета выделен участок линии, на котором будет потенциал фазы

Здесь выключатель также находится в выключенном положении.На что нужно обратить внимание? Если выключатель выключен, то фаза напрямую идёт на светильник, в нём через лампочку проходит на нулевой провод, а по нему доходит до одной из клемм выключателя. Ноль, приходящий к выключателю из распредкоробки уже без напряжения

Если же выключатель установлен, как и положено, в фазе, то напряжение приходит на выключатель по одному из проводов, а так как он выключен, дальше не идёт. В этом случае оба провода подключенных к светильнику безопасны (до того момента пока не включат выключатель).Следующая проблема, которая может возникнуть, если выключатель разрывает ноль – мигание светодиодных ламп и светильников. Такое может происходить, даже если выключатель без подсветки.

Это связано с тем, что ток протекает от лампы в землю через стены, особенно актуальна эта проблема при высокой влажности и плохом состоянии электропроводки. Этот вопрос мы затрагивали в статье https://zen.yandex.

ru/media/lampexpert/pochemu-migaiut-svetodiodnye-i-energosberegaiuscie-lampy-i-kak-eto-ustranit-5d3f5f6835ca3100ae71e6ca , опубликованной на канале ранее.

Почему так получается?

Выключатель разрывает ноль в трёх случаях:

1. Изначально неправильный монтаж. Происходит в результате элементарного незнания или же несоблюдения цветовой маркировки проводов (ноль должен быть на проводе синего цвета), в этом случае электрик может неосознанно допустить ошибку.

2. Ошибки при ремонте старых распредкоробок, где нередко можно увидеть провода и кабели без цветовой маркировки жил. У популярной в старом жилом фонде «алюминиевой лапши» всегда, как мне кажется, все жилы одного цвета.

3. Неверное подключение фазы и нуля при замене счетчика.

Вместо старого счетчика, был установлен автомат, уже к которому была подключена вся электропроводка дома. Решить эту проблему легко – изменив местоположение проводов в клеммниках этого автомата.

Заключение

От правильности расключения монтажных коробок и сборки электрических схем, в первую очередь, зависит ваша безопасность, а также правильность функционирования электрооборудования.

Благодарим за то, что дочитали эту статью до конца, если у вас есть истории из личного опыта связанные с подобной проблемой или вы хотели бы увидеть статью о чем-то конкретном — пишите комментарии и мы обязательно раскроем интересующие вас темы в следующих статьях.

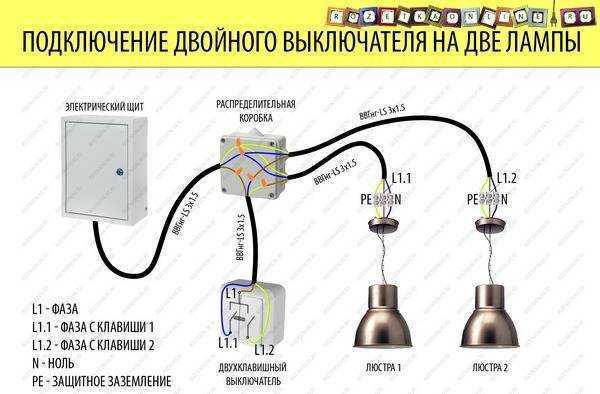

Пошаговая инструкция по подключению двухклавишного выключателя

Основное правило подключения двухклавишного выключателя заключается в том, что рабочий «ноль» подсоединяется к прибору освещения напрямую (также и «земля»), а фаза «разрывается», проходя через выключатель.

Для монтажа необходим следующий инструмент: плоская и крестовая отвертки, индикатор напряжения, бокорезы пассатижи, а также уровень. Если необходимо «гнездо» для подрозетника – перфоратор с коронкой диаметром 70 мм и зубило.

При подключении двухклавишного выключателя соблюдаем следующий порядок действий.

1. В щитовой отключаем электропитание (рычаг автоматического выключателя ориентирован вниз) и проверяем отсутствие напряжение с помощью индикатора.
2. В «гнездо» вставляется пластиковый стаканчик (подрозетник), через отверстия в котором заводятся три жилы одного или двух кабелей, проложенных от монтажной коробки.
3. С помощью бокорезов укорачиваем и до 100 мм жилы и оголяем их на 10 мм. Необходимо заранее определить фазный провод. Если это не было выполнено – следует временно включить в щитовой электропитание и пользуясь индикатором напряжения отыскать нужный провод. После этого электричество вновь отключается.

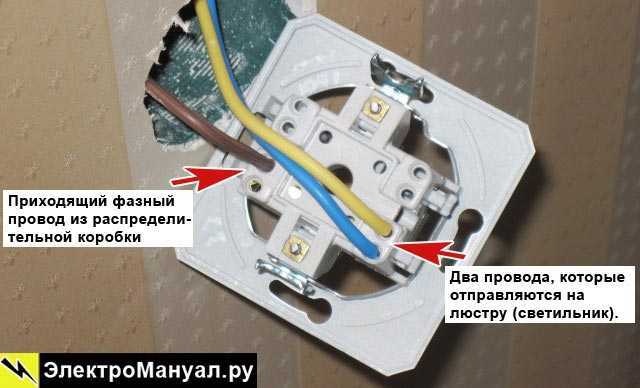

4. Фазный провод подсоединяем к клемме, обозначенной буквой «L» (линия), остальные две жилы – в клеммы, обозначенные стрелочками. Каждая клемма соответствует определенной клавише. Обычно фазный провод – с изоляцией белого цвета, а остальные – желто-зеленого и синего. Но встречаются и другие расцветки (тогда «фаза» будет с красной изоляцией, а остальные провода – с белой и черной).
5. Если важен порядок включения разных групп источников света – проверяем после пробного включения и меняем местами провода в клеммах со стрелками в случае несоответствия.
6. Вставляем корпус выключателя в подрозетник и фиксируем с помощью шурупов с фронтальной стороны, а также с помощью внутренних раздвижных «лапок». При этом проверяем с помощью уровня положение устройства.
7. Устанавливаем декоративную рамку и пластиковые клавиши.
8. Подсоединяем источник света и проверяем правильность работы выключателя.

Схема подключения двухклавишного проходного выключателя

Несмотря на то, что обычно выключатель устанавливается при входе в помещение, есть ситуации, когда это не устраивает пользователей. Так, при прохождении длинного коридора в темное время суток, человек испытывает значительные неудобства, связанные с тем, что большую часть пути он должен пройти в темноте, если входит с того конца помещения, где нет выключателя. Для решения таких проблем выпускаются проходные выключатели, например, компанией Legrand.

В описываемом примере, для исправления ситуации, в разных концах коридора необходимо установить два проходных выключателя, один из которых включает свет, а другой – выключает освещение и наоборот. Благодаря такой коммутации, весь путь проходит по освещенному пространству, что гораздо комфортнее и безопаснее.

Принцип работы

В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.

Присоединение

Монтаж двухклавишного проходного выключателя, а точнее пары таких устройств, значительно отличается от стандартного коммутатора. Поэтому рекомендуется распечатать схему расключения, пометить/пронумеровать все проложенные провода и далее действовать строго по схеме. В противном случае, обязательно будет перепутан какой-то провод и выключатели будут работать неправильно.

Схема присоединения

Небольшое видео вам в помощь.

• ВСЕГДА перед началом работ обесточивайте сеть!
• Для выключателей достаточно кабеля с сечением 1,5 кв. мм. Более толстый хуже размещается в монтажной коробке;
• Выключатели с зажимными клеммами удобнее в монтаже и более надежно удерживают провод;
• При монтаже выключателя для коммутации света в ванной комнате, он должен находиться вне помещения;
• При подключении люстры с большим количеством рожков и лампами накаливания, выбирайте устройство с номинальным током 10 ампер;
• Покупайте электротовары в специализированных магазинах. Там вы сможете получить квалифицированную консультацию;
• При монтаже выключателя, совмещенного с розеткой в доме, где есть маленькие дети, выбирайте устройство с защитными шторками на розетках.

Перекрестные выключатели (переключатели)

Выключатель, как вид электроустановочного оборудования, отвечает за включение и отключение освещения. В зависимости от числа контактов, оборудование может замыкать / размыкать цепь, переключать направление хода тока или перекрещивать линии.

Перекрёстный переключатель имеет парные контакты, которые при нажатии на клавишу меняют местами фазу и ноль, то есть перекрещивают линии. Устройство относится к промежуточному электроустановочному оборудованию и всегда используется в паре с конечными переключателями на два направления (проходными). В схемах домашней проводки такая сборка позволяет управлять освещением одной точки с трёх разных мест.

Правильное название оборудования — перекрёстный переключатель, хотя многие по привычке называют его выключателем. Это не совсем верно, потому что у выключателя есть два состояния — «включён» и «выключен». Переключатель же всегда находится в положении «включён». При нажатии клавиши или повороте механизма меняется только пара замыкаемых контактов.

Использование перекрёстного переключателя

Промежуточный перекрёстный переключатель участвует в размыкании или замыкании цепи питания на освещение в паре с переключателями на две линии. Он является дополнительным оборудованием, которое не работает самостоятельно.

Перекрёстный переключатель необходим для создания схемы управления одной точкой освещения из нескольких мест, число которых не меньше трёх. Например, лампа на крыльце в такой схеме может включаться непосредственно на улице, из прихожей и из кухни частного дома.

Внешне все выключатели выглядят одинаково, но их легко различить по количеству контактов. У обычного их два, у проходного — три, а у перекрёстного — четыре.

Классификация перекрёстных переключателей

Перекрёстные выключатели можно поделить на виды:

• по типу монтажа — накладные и встроенные;
• по конструкции — клавишные, поворотные;
• по количеству клавиш — одно и двухклавишные;
• по степени защиты — IP20 (обычные) или IP44 (влагостойкие);
• по номинальному току — на 10 А, на 16 А;
• по типу исполнения — стандартные, с подсветкой, с фиксацией клавиши.

Саппорт и механизм перекрёстного переключателя сделаны из электротехнического металла, клавиши и рамки могут быть из пластика, стекла, дерева, металла. Форма клавиши квадратная или прямоугольная, но есть и модели с круглыми клавишами (Schneider Electric Odace).

Большинство производителей выпускает клавишные перекрёстные выключатели скрытого монтажа со степенью защиты IP 20. Некоторые компании, например Gira, изготавливают накладные модели оборудования. Промежуточные переключатели с IP 20 подходят для установки в помещениях с обычным уровнем влажности и запылённости — в комнатах, коридорах, кухнях.

Влагостойкие модели с защитой IP 44 предназначены для влажных помещений, например, для установки в гараже. Перекрёстный влагостойкий выключатель можно купить в серии Gira TX 44. И подобрать к нему переключатели на два направления в этой линейке.

Двухклавишный вариант объединяет два перекрёстных выключателя в одном корпусе. Такие модели устанавливают в паре с двухклавишными проходными переключателями для управления освещением в двух точках. Например, светом на крыльце и подсветкой въезда в гараж в частном доме.

Для удобного использования на клавишах устанавливают индикацию-подсветку и поле для надписи (для маркировки). Также в некоторых моделях имеется механизм фиксации клавиши.

В каталоге представлены:

• переключатели Legrand (обычные, с подсветкой);
• промежуточные выключатели ABB (1 и 2 модуля, с подсветкой);
• перекрёстные одинарные переключатели Шнайдер (с фиксацией, с круглой клавишей, с подсветкой);
• перекрёстные выключатели ДУЭТ;
• переключатели Jung;
• перекрёстные одноклавишные выключатели Werkel.

Влагостойкие модели представлены в серии Gira TX 44 для внутреннего монтажа и в линейке Gira IP44 для накладного монтажа (вот нужный выключатель). Их можно устанавливать в гараже, на террасе, балконе, в котельной и хозяйственных помещениях с высокой влажностью.

Менеджеры магазина помогут подобрать нужные модели и проконсультируют по схемам монтажа и особенностям конструкции. А также подберут сопутствующие товары — переключатели на два направления, провод или кабель, розетки, лампы освещения.

Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок

Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.

Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.

Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.

Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.

Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.

В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.

Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.

Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.

Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.

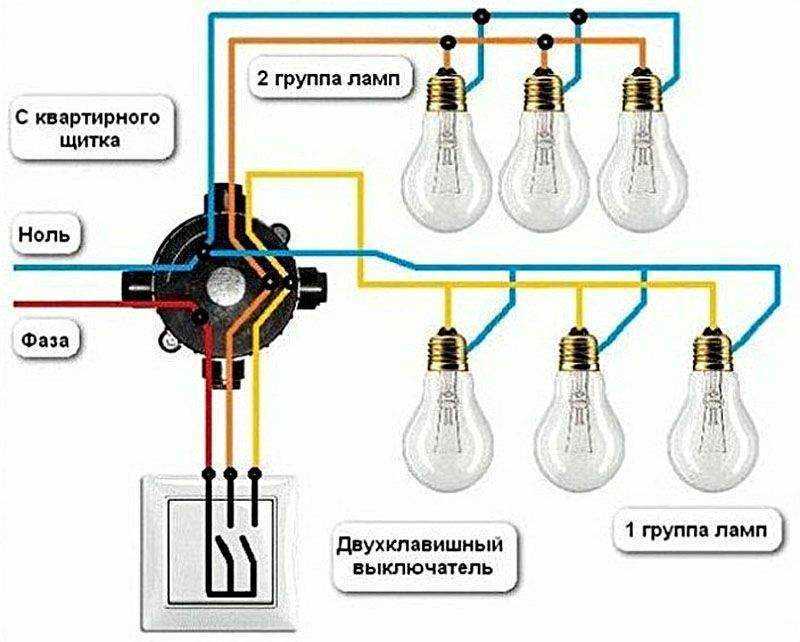

Как подключить двухклавишный выключатель.

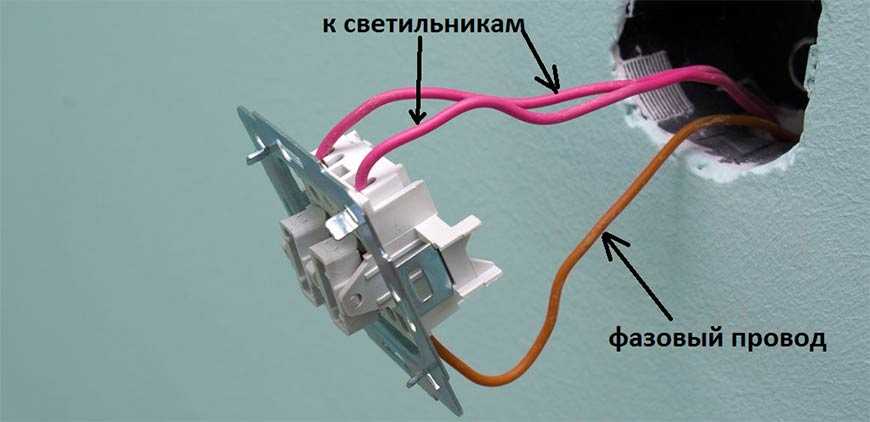

Подключить выключатель с двумя клавишами немного сложнее, чем обычный одинарный. В нём есть один вводной контакт для фазного провода (обозначенный буквой «L«) от основной электросети (приходящий из распределительной коробки) и две выходных клеммы, к которым подключаются провода от ламп (люстр или светильников).

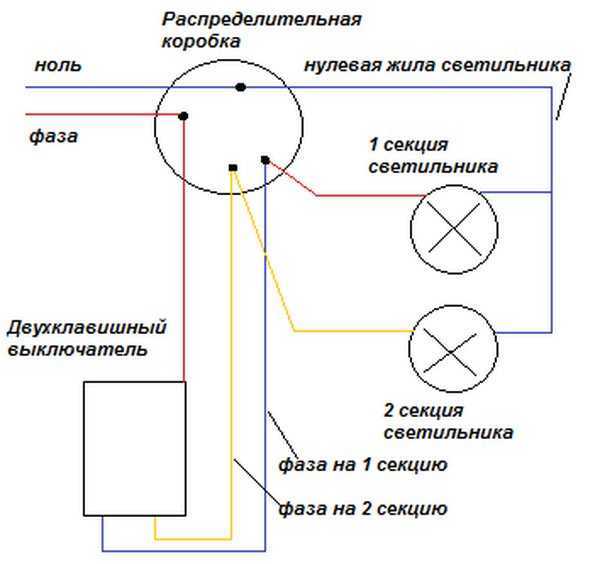

Рис.2 — как подключить двойной выключатель.

Вначале нужно снять накладные элементы клавиш, открутить пластмассовую рамку под ними и наружную обшивку устройства. Таким образом, вы доберётесь до главных рабочих элементов устройства на керамической основе. В этом узле будут видны с одной стороны от механизма для клавиш одна клемма, а с противоположной стороны от него их будет две – для проводов к отдельным двум светильникам (либо к двум лампам одного светильника).

Сейчас выпускают двухклавишные выключатели двух типов соединений с проводом:

• с винтовыми клеммами;
• с зажимными контактами.

1. В первом типе зачищенные от изоляции концы провода вставляются в специальные отверстия, а затем максимально плотно зажимаются винтом.

2. Во втором нужно зачищенные концы соответствующих проводов ввести в отдельные отверстия и зажать специальным зажимом (даже если вам кажется, что всё очень мудрёно, на самом деле вы легко справитесь с этой задачей).

Обязательно нужно проверить качество крепления проводов, потянув за каждый из них.

Зачищать концы проводов необходимо так, чтобы их хватило только для соединения с клеммами. Оголённых проводов после винтового соединения быть не должно, так как это может привести к короткому замыканию.
Будьте внимательны!

Провода подключены к выключателю с 2 клавишами и теперь его можно монтировать на своё место на стене. Затем сверху поочерёдно одеваем все снятые детали обшивки в обратном порядке.

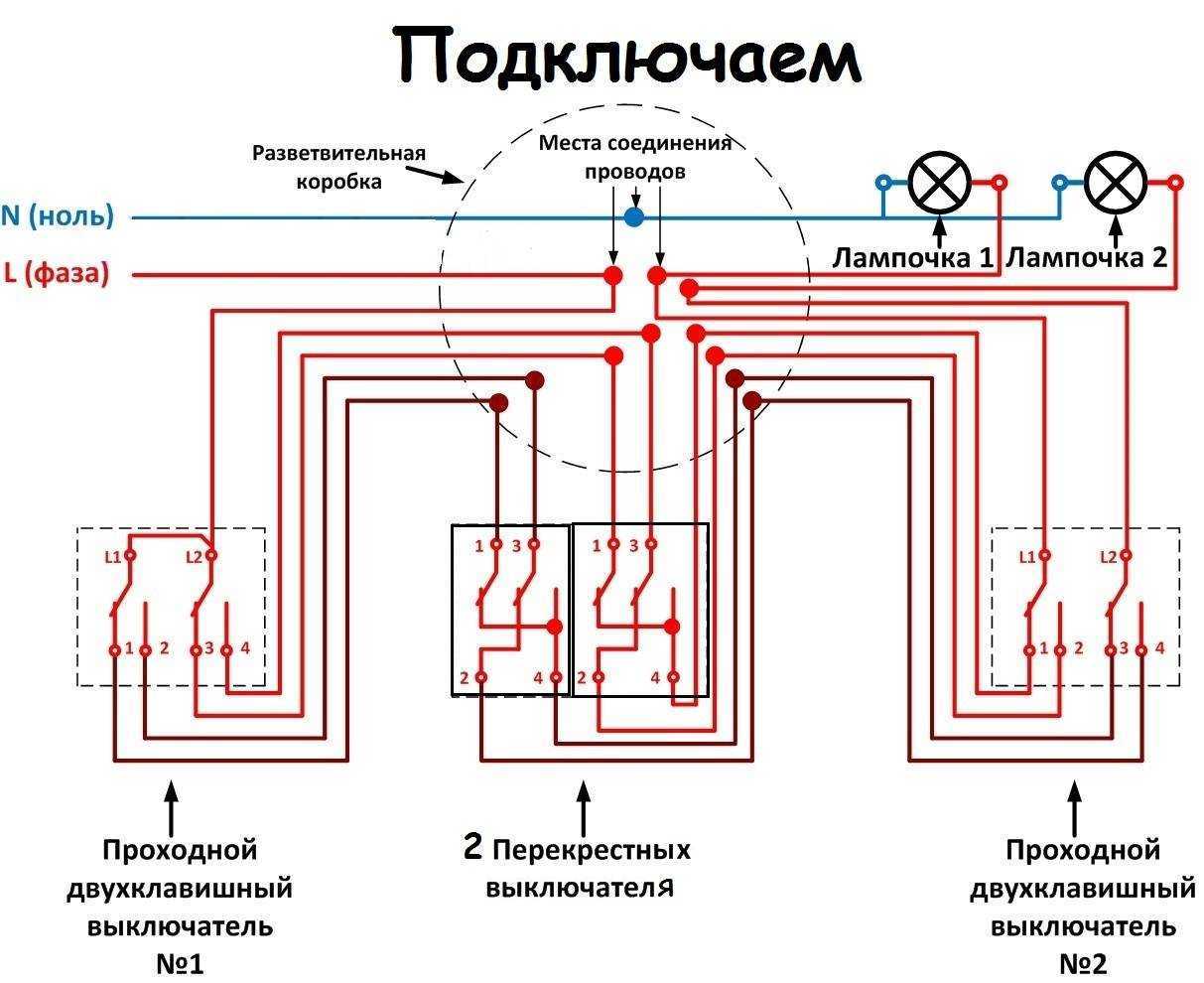

Схема управления трехместная

Используются аналогичные элементы, что и описанные выше, но добавляется перекрестный переключатель. В схеме с трех мест устройство находится в любой точке между двумя остальными. Лучше приобрести готовый выключатель перекрестного типа, но можно соединить под одним корпусом и два проходных переключателя с двумя кнопками.

На клеммах такого устройства перемычки стоят так, чтобы ток шел в нужном направлении. Крайние устройства соединяются с центральным четырехжильным кабелем. Ноль идет на 2 группы освещения, фаза — на оба входных контакта 1-го проходного выключателя. Вне зависимости от положения клавиш электричество проходит на два входа перекрестного устройства, через перемычку направляется на второй проходной переключатель.

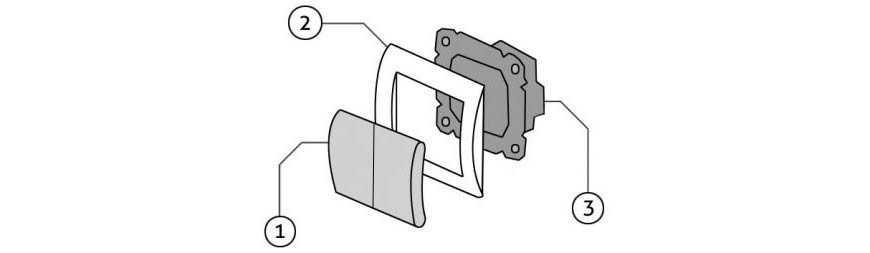

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

1. Двух клавиш (двигающиеся вверх-вниз части).
2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
3. Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

.

Принцип действия выключателя заключается в вариативности степени освещения:

1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
2. Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
3. Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Независимо от того, насколько каждый из нас знаком с электричеством и законами электротехники, простейшее устройство «выключатель» знают все. За целый день мы пользуемся им больше, чем ложкой или вилкой – дома, на работе, в общественных местах

Поэтому так важно познакомиться с этим аппаратом поближе, узнать из чего он состоит, каких бывает разновидностей, на чём основывается принцип работы и как правильно подключить его в электрическую сеть. В данной статье предлагаем подробно поговорить об устройстве, которое находится посередине между самым простым и более сложными

Это – выключатель с двумя клавишами. Тех, кто занимается самостоятельно дома ремонтом электрической сети, наверняка заинтересует схема подключения двухклавишного выключателя.
