Как подключить розетку на 380 вольт

Что означает 380 вольт в доме

В линиях до 1000 вольт используют нейтраль или нулевой провод, который помогает применять трехфазную систему для запитывания агрегатов фазным или линейным напряжением. В уличной ЛЭП обычно присутствует вольтаж на уровне 0,4кВ (сети на 220В и 380В соответственно 0,22кВ и 0,38кВ).


Распределение сетевых проводов в населенных пунктах:

  • 0,4кВ — наиболее низкий вольтаж, подается в сеть местного масштаба через понижающие ТП (трансформаторные подстанции);
  • магистральные линии характеризуются напряжением 500В, 220В;
  • к местной подстанции идет магистраль на 6кВ или 10кВ, а для подключения потребителей выходит на 0,4кВ;
  • выходящая линия на поселок всегда имеет четыре жилы (три фазы и ноль);
  • в любой сети на 380В нормативами предусмотрен еще провод защитного заземления (PE), поэтому фактически линия может быть с пятью жилами;
  • если от трансформатора проводят на улицы по одному фазному кабелю с нолем, то говорят об однофазной сети;
  • если на улице проводят три фазы и ноль, получают трехфазную сеть;
  • напряжение между любыми фазами показывает значение 380В, а между нолем и фазой — 220В.

Сколько у вас вольт в доме?

220
23.89%

380
40.39%

220, но планирую подключить 380
35.72%

Проголосовало: 2055

Основные виды трехфазных розеток

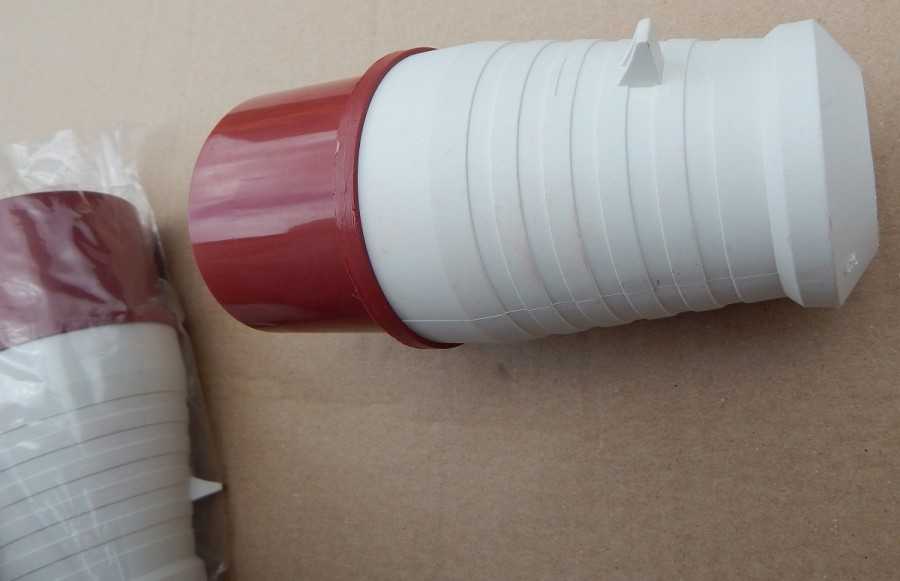

Трехфазные розетки и вилки бывают самых разных видов и форм, ниже перечислены основные из возможных вариантов, которые встречаются повсеместно:

  • Комплект из розетки и вилки для подключения электроплиты. РВ-РШ. Состоит из накладной стеновой розетки и вилки, с четырьмя латунными клеммами, включающими в себя три фазных канала по 16 ампер и общий ноль;

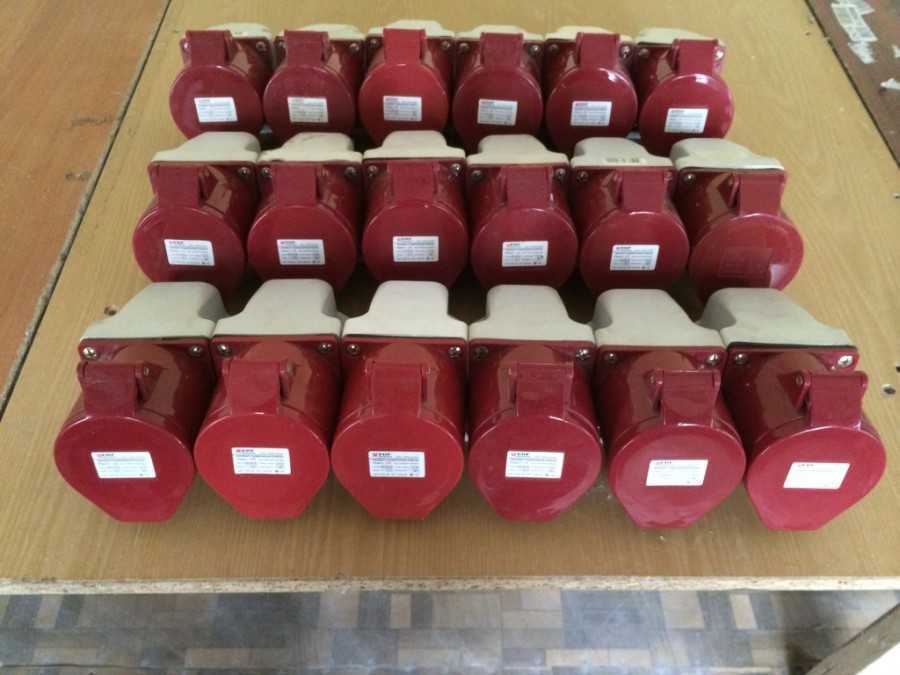

  • Стационарные розетки, в исполнении на четыре и на пять контактов, где пятый контакт предназначен для заземляющего провода. Поставляется в обычном, влагозащитном и герметичном исполнении. Являются накладными элементами, требующими монтажа на несущие поверхности. Для этого вида розеток промышленность выпускает специальные силовые вилки, снабженные соответствующим количеством контактов;

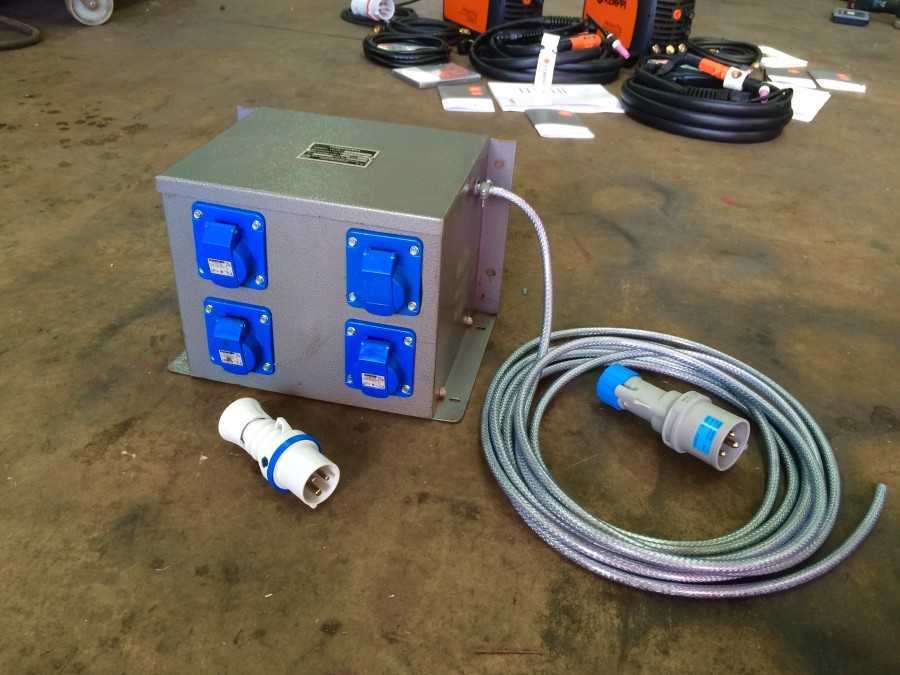

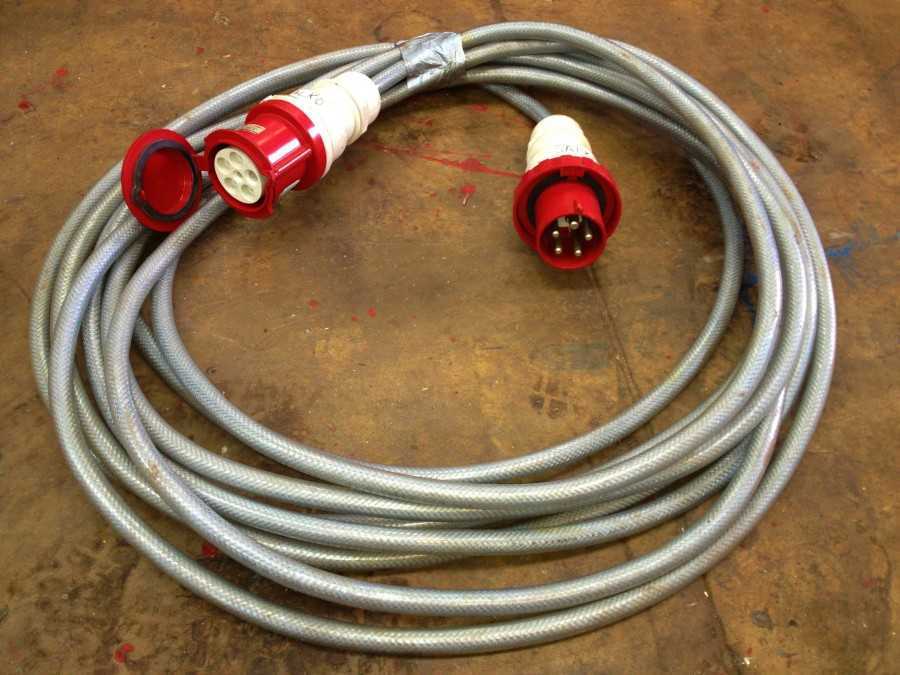

  • Переносная силовая розетка находит своё применение на объектах, где необходимо кратковременно обеспечить подачу энергии. Чаще всего используется при строительных работах. Различают розетки двух уровней влагозащиты: зашита от брызг IP44 и розетка с усиленной до IP67 влагозащитой. Такая розетка способна выдержать кратковременное погружение под воду и представляет собой набор из розетки и вилки, где все соединения герметичны, что достигается при помощи резиновых уплотнителей;
  • Стационарная розетка на 380 вольт скрытого типа установки, устанавливается в местах постоянного пользования, отличительной особенностью таких розеток является то, что они монтируются в специальные монтажные короба или в силовые щиты, при этом механизм розетки спрятан внутри базовой поверхности, на которую она установлена. Различают розетки на четыре и на пять контактов;

  • Усиленные розетки, способные выдерживать нагрузку до 63 Ампер, контакты которых выполнены с необходимым запасом прочности. Используются при крупных производствах и для техники требующей указанную силу тока. Имеют обязательное заземление. Могут иметь исполнение с уровнем влагозащиты IP67. Как правило, являются стационарными;
  • Двойные и тройные розетки, называемые двух и трёх лучевыми. Используются для подключения нескольких потребителей на один канал;
  • Каучуковые розетки и вилки российского производства на 32 ампера, выполненные в соответствии с ГОСТОМ и имеющие сертификаты качества.

Суммируя вышесказанное можно заключить, что розетка на 380 вольт поставляется в следующих исполнениях: настенные – накладные и встраиваемые; переносные – одно, двух, трёх лучевые; с индексами влагозащиты IP 20, IP44 и IP67; на 16, 32, и 63 ампера предельно допустимой силы тока. Краткий обзор розеток видео обязательно смотрите ниже:

Подключение розеток

Особенность розеток на 380В в том, что они блокируют от несимметричного подсоединения, чтобы избежать КЗ. Контакты размещены под углом, они разные по размеру, с направляющими элементами.

Стационарные розетки на 380В выпускают следующих типов:

  • 2Р+РЕ имеет два силовых (фазных) вывода и заземляющий;
  • 3Р+РЕ или 3Р+N характеризуется тремя фазными выводами и одним для подключения заземления;
  • 3Р+РЕ+N — есть места для подключения трех фаз, один — для ноля, еще один — для заземлителя.

В розетках предусмотрена блокировка от выключения под нагрузкой. Сила тока (25, 63, 125А), для которой эти розетки сделаны, значительная, а в изделиях нет дугогасящего эффекта. Изымать вилки под такой нагрузкой опасно в плане получения ожогов или перегорания розеток. Блокировка бывает электронного или механического типа.

Розетки присоединяют к питающему кабелю последовательно, параллельно или смешенным способом.

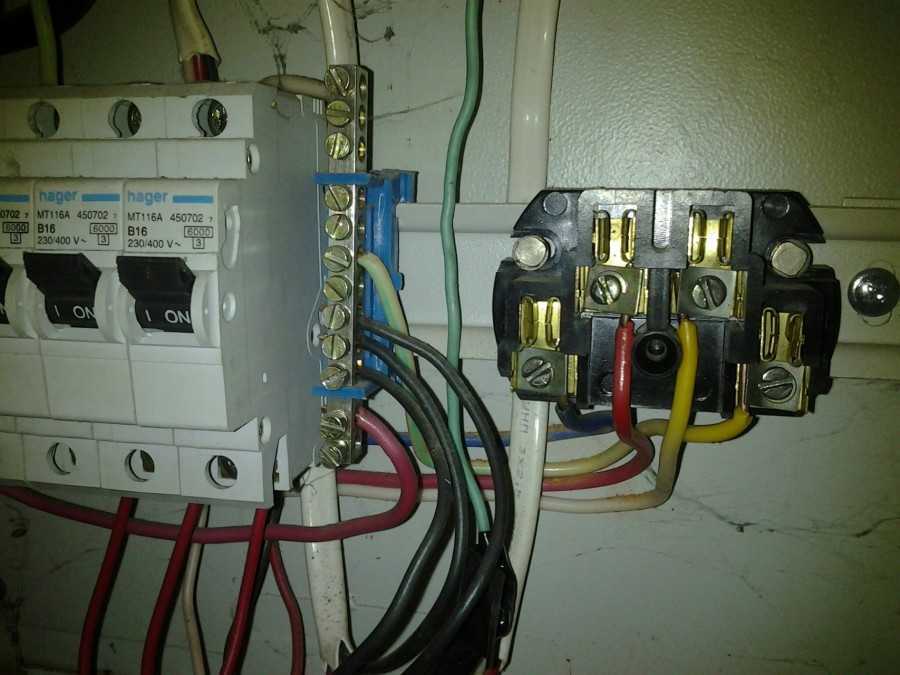

Подключение розетки 380, общее руководство

  • Обесточить линию, на которой будут производиться работы. Проверить отсутствие напряжения мультиметром или отверткой с фазоиндикатором;
  • на клеммы, маркированные как L1, L2, L3, подсоединить три разноименные фазы А, В, С. Порядок подключения фаз имеет значение, только если к розетке будет подключаться электрический двигатель (в случае необходимости для изменения направления его вращения поменять местами любые две фазы автомата или магнитного пускателя, включающего двигатель). В остальных случаях порядок подключения фаз произвольный;
  • подключить на контакт с меткой “земля” (как на рисунке ниже) или PE, заземляющий защитный проводник от заземляющего контура;
  • на клемму с меткой N подсоединить нулевой проводник.

В России наиболее распространены четырех- или пятиконтактныерозетки и разъемы марок РС 32, 115 (125). Зарубежные аналоги имеет смысл устанавливать только при соответствующих вилках электроприборов или из эстетических соображений.

Типы

Силовые розетки и вилки на 380 В для бытовых приборов выбираются в соответствии с требованиями норм безопасности. Для правильного выбора необходимо знать их типы, преимущества и недостатки.

Силовые разъемы РШ-ВШ

Штепсельный соединитель РШ-ВШ является трехфазным силовым разъемом. Его применяют для подключения бытовых и промышленных потребителей. Штепсельные соединения для сети напряжением до 380 В рассчитаны на номинальные токи 25 А и 30 А. Зажимы для подключения жил кабеля применяются винтовые, они обеспечивают надежный контакт. Корпус из карболита обладает достаточной прочностью.

Контакты могут быть цилиндрическими, плоскими или комбинированными. Пружинные зажимы повышают надежность электрических соединений. Гнезда розетки могут снабжаться специальными пробками для защиты от детей. Штепсельный разъем следует приобретать в паре, части которой должны подходить друг к другу.

Силовые разъемы РШ-ВШ стоят около 100 руб., что значительно дешевле по сравнению с аналогами. Недостатком является черный цвет, который может не соответствовать дизайну помещения. Устройство обычно применяют в подсобных помещениях, но оно также надежно работает на кухне, если его использовать для подачи напряжения на плиту.

Силовые розетки ССИ-125

Аббревиатура розетки расшифровывается таким образом – силовой соединитель ИЭК стационарный для номинального тока 32 А и с пятью полюсами для трех фаз, нейтрали и земли.

Модель предназначена для работы под напряжением до 380 В, степень защиты которой составляет IP44 (может эксплуатироваться во влажной среде).

Силовая розетка ССИ-125

Розетка крепится к стене на дюбели. Ее применяют для подключения любой нагрузки на 3 фазы: электродвигателей станков и насосов, тепловых пушек и котлов, электрических печей и других. Мощность устройств может достигать 63 А и 125 А. Клеммы отделяются от внешней среды сальником. Крепление каждой жилы производится одним прижимным винтом. Способ не очень надежный, так как при затягивании винт оставляет насечку, и со временем жила может обломиться. Винтовое соединение с окольцеванием провода и с прижимной пластиной в других типах розеток является более надежным. При подключении многопроволочных жил необходим наконечник.

Разновидности розеток 380 вольт

Сегодня существует большое количество модификаций розеток 380 вольт. Прежде всего остановим свой взгляд на их видах

Важно заметить, что способ подключения напрямую зависит от ее модификации, поэтому определим существующие модификации

Для начала стоит отметить, что розетка 380 вольт используется в трехфазной системе. Под этим подразумевается, что используется три провода и каждый из них фаза. Что касается напряжения между этими проводами оно составляет 220 В. То есть, это фазное напряжение. Как правило, именно такое напряжение подается в наши квартиры и частные дома для обслуживания бытовой техники. Для этой цели достаточно завести одну фазу, где имеет провод нулевой и фаза.

Что касается напряжения между фазными проводами, то оно составляет 380 вольт. Также его еще называют линейным. То есть получить в сети 380 вольт можно если использовать два фазных провода, а не все три одновременно. Большое количество электрических установок имеет именно двухфазное подключение, например, в электрической плите применяется данный способ. Также двухфазное подключение требуется и в другом оборудовании.

Важно! Любая сеть, имеющая 380 вольт согласно установленным требованиям должна иметь проводник заземления. При его отсутствии, существует большой риск поражения электрическим током человека при его соприкосновении с корпусом электрооборудования

Итак, теперь предлагаем несколько видов розеток на 380 вольт, которые нередко подключаются в частных домах.

Здесь имеется три контакта, посредством которых можно произвести подключение трех фаз. Предусматривается один контакт для заземляющего кабеля. Еще предусмотрен контакт для нулевого провода.

380В 3Р+N

Это комбинированный вариант, который включает в себя одновременно розетку и вилку. Что касается его особенностей, то это полный аналог по комплектации 3Р+РЕ. Она ничем не отличается от этой модели. И то, что ее выставляют по продаже как отдельно, определяется только наличьем вилки.

Особенности монтажа трехфазной розетки

Если вы планируете выполнить монтаж трехфазной розетки, тогда вам обязательно необходимо изучить ее особенности. Здесь вы найдете отличия от подключения обычной розетки.

Если вы желаете снять нагрузку с мощных устройств, тогда вам необходимо использовать специальные переключатели. Они способны обеспечивать высокую скорость отключения. Обычно монтаж подобных устройств происходит полностью стационарно. Использовать для выполнения этой работы розетки запрещается.

Розетки используются в тех местах, где вам необходимо будет подключить достаточно мощное оборудование.

Трехфазная электрическая сеть открывает перед владельцами широкие возможности. Благодаря монтажу трехфазной сети вы сможете подключать достаточно мощные приборы просто в розетку. Если вы желаете правильно эксплуатировать свою сеть, тогда она должна иметь безопасность не менее 3.

Подключая розетку на 220В все предельно просто – что-либо напутать с двумя проводами практически невозможно. И даже если подводятся 3 провода, то среди них требовалось определить только проводник заземления и подключить его к соответствующему контакту.

Правильно подключить трехфазную розетку гораздо сложнее. В зависимости от исполнения проводки – с заземляющим проводником или без – подключать придется 4 или 5 проводов, 3 из которых будут фазными.

Здесь очень важно не допускать ошибок, ведь если перепутать контакты и подключить фазу к клемме заземления или ноля, то возникнет довольно опасная ситуация с возможностью получения серьезной электротравмы и поломки важного электроприбора. В городских квартирах розетки на 380В не используются, но в индивидуальных домах их иногда устанавливают для подключения, например, мощной трехфазной кухонной плиты или обслуживающего какую-либо хозяйственную систему электродвигателя

Чаще электрические розетки на 380В используются в дачных хозяйствах, в гаражах для подключения всевозможных станков, компрессоров и аппаратов, электродвигатели которых рассчитаны на питание от трехфазной сети

В городских квартирах розетки на 380В не используются, но в индивидуальных домах их иногда устанавливают для подключения, например, мощной трехфазной кухонной плиты или обслуживающего какую-либо хозяйственную систему электродвигателя. Чаще электрические розетки на 380В используются в дачных хозяйствах, в гаражах для подключения всевозможных станков, компрессоров и аппаратов, электродвигатели которых рассчитаны на питание от трехфазной сети.

Разновидности трехфазных розеток

В зависимости от того, какая используется схема подключения устройства, которое будет запитано от трехфазной розетки, к нему нужно подвести четыре или пяти проводов. В редких случаях это может быть три или семь штук – в первом случае, когда управляющая схема и заземление сделаны отдельно, а во втором – когда используется усиленная защита.

Для каждого из этих способов подбирается своя розетка, с определенным количеством контактов. Исключением является тот случай, если к устройству надо подвести только три фазы, но случается это крайне редко. Здесь берется четырехконтактная вилка, один из контактов на которой остается пустой. Не стоит покупать трехконтактные розетки, которые есть в магазинах – на самом деле они бытовые, рассчитанная на 220 вольт – фаза, ноль и заземление. Похожи они на трехфазные, так как к ним можно подключать нагрузки с силой тока до 32 Ампер.

Габариты трехфазных розеток обычно достаточно значительны, поэтому эти устройства не предназначены для крепления внутри стены, а прикручиваются снаружи на дюбеля или сделанную для них подставку.

Четырехконтакные розетки

Являются наиболее распространенными в быту и на производстве, в сетях, где нулевой провод также выполняет функцию заземляющего и подключается на корпус устройства. Розетка представляет собой основание, которое закрепляется на стене или подставке и на него потом надевается защитная крышка.

Дизайн розеток и расположение клемм может отличаться, так что если планируется в одну розетку подключать нескольких устройств, то нелишне будет поинтересоваться в магазине, какие из них постоянно есть в продаже.

При подключении надо быть внимательным с нолем – с виду этот контакт выглядит как и все остальные, но помечен соответствующим значком на основании розетки или ее крышке.

К контактам провода подключаются болтовым соединением. Так как чаще всего сами контакты сделаны из латуни, то допустимо использование алюминиевых проводов. При желании, для перестраховки можно воспользоваться металлическими шайбами.

Пятиконтактные розетки

Используются в современных электрических цепях, где защитный, заземляющий ноль подключается отдельно от рабочего, для чего и нужен отдельный контакт на розетке.

Несмотря на то, что по сравнению с четырехконтактными розетками добавляется только один провод, пятиконтактные значительно больше их по размеру. Учитывая, что к ним часто подключаются достаточно жесткие кабели, их надо хорошо закреплять на стене.

Дизайн коробки, расположение клемм и их форма может отличаться, так что лучше подбирать стандартные модели, чтобы при случае можно было свободно найти замену.

При покупке желательно обратить внимание на способ подключения проводов – если это болт, острием которого жила прижимается к контакту, то со временем в месте крепления она может переломаться. Решением проблемы может быть выбор модели розетки с другими способами крепления или использование наконечников для проводов, которыми обжимаются жилы

В целом же, если надо использовать болтовые зажимы, то ничего страшного не произойдет – просто надо чаще проверять контакты

В целом же, если надо использовать болтовые зажимы, то ничего страшного не произойдет – просто надо чаще проверять контакты.

Пошаговая инструкция установки розетки на 380 вольт

Строгое следование схеме подключения проводов к розетке для трехфазного тока важное условие безопасности. Невнимательность или ошибочное определение пар гнездо – провод и соединение фазы с нулем или заземлением приведет не только к порче аппаратуры, но и смертельному исходу

Установка проводится в следующем порядке:

Отключается электричество, и при помощи индикатора или мультиметра проверяется отсутствие напряжения на участке работы. Корпус розетки открывается для получения доступа к контактам. Кабель проводится через уплотнительное кольцо на 3-4 см. Для винтового соединения концы проводов оголяются.

Подключаются фазы L1, L2, L3, в произвольном порядке или, в случае, если будет использован электродвигатель, в соответствии с распределением фаз на вилке прибора.


Подсоединяется проводник заземления (с символьным рисунком или литерами РЕ), затем нулевой провод – N. Осуществляется визуальная сверка правильности подключения со схемой, проверяется крепость соединений.

  • Моментный двигатель: принцип работы, основные характеристики и преимущества

  • Для чего нужен автоматический выключатель в квартире
  • Почему ноутбук MacBook перестал заряжаться

Тестирование для исключения короткого замыкания. Делаются замеры сопротивления в нескольких позициях:

  • крокодил закрепляется на защитном контакте, другой щуп последовательно прикладывается к соединениям;
  • крокодил – на ноль, щуп проверяет фазы;
  • крокодил на одной из фазных клемм, измеряется сопротивление на двух других, затем берутся две фазы отдельно.

Проверка напряжения. После включения электричества проверяется линейное напряжение попарно между всеми фазами, значение вольтметра при этом должно быть 380V. Затем берутся по три пары фаза – ноль и фаза – земля, значение которых должно равняться 220V.

Укладка кабеля, сборка корпуса розетки и закрепление в случае стационарного использования.

Критерии выбора оборудования

Каждый производитель закладывает в свою продукцию уникальные конструктивные решения и параметры работы. Все это нужно учитывать, поскольку в конечном итоге от них зависит схема соединений и монтажа, а также безопасность и долговечность обслуживания.

На практике рекомендуется обращать внимание на следующие моменты:

Количество контактов и их соответствие конкретным задачам,
Форма контактов

Это важно при раздельной покупке вилки и розетки, поскольку гарантирует стопроцентную стыковку узлов,
Исполнение (стационарное, мобильное),
Номинальная величина тока. Как правило, используются изделия со стандартным значением тока 16, 32 или 64А

Конкретное значение зависит от потребляемой мощности оборудования,
Степень защищенности (IP) от пыли и влаги.

Для чего применяется электропитание с повышенным напряжением


Грозовое перенапряжение влияет на качество электроэнергии

Любые технологические и бытовые процессы зависят от качества электронапряжения. Питание низкого качества означает перебои в подаче электроэнергии, скачки, полное или частичное прекращение подачи. Повлиять может несколько факторов:

  • погодные условия: грозовое перенапряжение, удар молнии, другое;
  • сбой или поломка оборудования на электростанциях – подобные распределители построены больше 30-40 лет назад, износ и низкая пропускная способность приводят к нежелательным последствиям;
  • неправильное распределение кабелей, точек питания;
  • некорректно подобранные устройства: силовые розетки на 220в и больше, переключатели, распредкоробки, другое.

Возрастающая с каждым днем нагрузка на сети электроснабжения приводит к необходимости совершенствования и замене оборудования. Без этого могут возникать следующие проблемы:

  • нестабильность подачи напряжения;
  • невозможность проконтролировать рост или другое изменение нагрузки;
  • сбой и увеличение резонанса питания.


Строительство новых ЛЭП связано с большими затратами

Строительство новых линий электропередачи связано со значительными затратами и часто попросту невозможно по причинам экологического характера. Поэтому приходится увеличивать мощность энергии, передаваемой по существующим линиям, в основном за счет увеличения силы тока. Это достижимо только при следующих условиях:

  • отсутствие ограничений по тепловой нагрузке;
  • наличие стабильного распределения токов между линиями кабелей, питающими конкретное здание.

Защита от скачков напряжения в квартире

Для того, чтобы предотвратить скачки напряжения в электросети и защитить проводку от перегрузки, нужно соблюдать осторожность в пользовании удлинителями и тройниками. Когда в сети возникает перегрузка, проводка начинает нагреваться и может произойти короткое замыкание, либо возгорание. Немаловажен так же такой фактор, как сечение проводки (упрощенно – ее толщина), от которой зависит ее выносливость

Поэтому, в идеале, необходимо рассчитывать нагрузку не только на отдельные розетки, но и на всю электросеть квартиры. Тогда будет проще определить общую допустимую мощность электроприборов, ламп и люстр

Немаловажен так же такой фактор, как сечение проводки (упрощенно – ее толщина), от которой зависит ее выносливость. Поэтому, в идеале, необходимо рассчитывать нагрузку не только на отдельные розетки, но и на всю электросеть квартиры. Тогда будет проще определить общую допустимую мощность электроприборов, ламп и люстр

Такие меры предосторожности особенно полезны в старых домах

Существуют некоторые нормы, по которым в каждой комнате должно быть не менее 2 розеток (по 1 на каждые 4 кв м площади), а на кухне – 4. Но, на сегодняшний день этого количества бывает недостаточно. Чтобы не перегружать имеющиеся розетки, лучше провести дополнительные, с учетом общей допустимой нагрузки на проводку.

Соблюдая простые меры предосторожности, так же, поддерживая проводку в доме в исправном состоянии, можно обезопасить свое жилище от пожара и долго сохранять электроприборы в рабочем состоянии

На что обращать внимание при покупке

При необходимости выбрать трехфазную розетку, внимание надо обращать на следующие моменты:

Сила тока, на которую она рассчитана. Чаще всего выбирать приходится между моделями на 16, 32 или 64 ампера, в зависимости от устройства, к которому они будут подключены.
Уровень защиты от влаги и пыли. Для проверки надо искать в характеристиках маркировку «IP» — чем цифра больше, тем надежнее защита

На практике обращать на это внимание надо только если розетка устанавливается в месте с сильно повышенной влажностью.
Стационарная нужна розетка или мобильная. Если попросту – ее будут цеплять на стену или делать из нее переноску.
Количество контактов – выбирается в зависимости от использования конкретной схемы подключения.
Если приобретаются розетки с самозажимающимися безвинтовыми контактами, то надо убедиться в их исправной работе – чтобы они не были одноразовыми.

Дизайнерские ухищрения, форма и взаимное расположение контактов – все эти детали зависят от конкретного производителя и могут несущественно отличаться в разных моделях устройств. Они влияют только на удобство поиска новой розетки при необходимости ее замены.

Причины возникновения ОУГ

Аббревиатура ОУГ расшифровывается как обозначение условно-графическое. По причине того, что чертеж является официальным документом, то и составляться он должен правильно. Если все выполнить как надо, то это позволит безошибочно трактовать содержание чертежа. Если бы таких правил не существовало, возникало бы множество спорных моментов при изготовлении детали или же постройки сооружения.

Во времена, когда чертежи рисовались вручную, инженеры всячески пытались упростить процесс черчения. Это позволяло за короткие сроки выпускать проектно–изыскательскую документацию. В современном строительстве давно используют специальные программные комплексы для выполнения чертежей. Они значительно упрощают жизнь проектировщиков, но ОУГ по-прежнему остаются актуальными. В электротехнике все чертежи на 95% состоят только из одних условно-графических изображений.

В чертеже много элементов, особенно это касается строительных чертежей. Масштабы обрисовки помещений принимаются от сотого до пятисотого. Это означает, что площади помещений могут быть уменьшены в сто или пятьсот раз.

При сотом масштабе один сантиметр на листе бумаги эквивалентен одному метру в реальности. Иногда проектировщикам необходимо уместить на небольшом листе бумаги множество элементов. Для решения этой задачи используют ОУГ. Это позволяет на плоском формате расставить многоуровневые электротехнические элементы.

Подключение розеток

Особенность розеток на 380В в том, что они блокируют от несимметричного подсоединения, чтобы избежать КЗ. Контакты размещены под углом, они разные по размеру, с направляющими элементами.

Стационарные розетки на 380В выпускают следующих типов:

  • 2Р+РЕ имеет два силовых (фазных) вывода и заземляющий;
  • 3Р+РЕ или 3Р+N характеризуется тремя фазными выводами и одним для подключения заземления;
  • 3Р+РЕ+N — есть места для подключения трех фаз, один — для ноля, еще один — для заземлителя.

В розетках предусмотрена блокировка от выключения под нагрузкой. Сила тока (25, 63, 125А), для которой эти розетки сделаны, значительная, а в изделиях нет дугогасящего эффекта. Изымать вилки под такой нагрузкой опасно в плане получения ожогов или перегорания розеток. Блокировка бывает электронного или механического типа.

Розетки присоединяют к питающему кабелю последовательно, параллельно или смешенным способом.

Несколько правил при подключении 380 вольт в частном доме

Устаревшие ЛЭП понемногу проходят модернизацию и переводятся на новый образец TN-C-S. При таком способе четвертый провод PEN прокладывают от питающей подстанции не одним проводом, а двумя разъединенными жилами: PE и N.

Ввод трехфазного напряжения в строение

Чтобы подключить 380 вольт в частный дом следует соблюдать некоторые правила:

  • передача напряжения от трансформаторной подстанции производится по ЛЭП (четыре провода), которые включают три фазных жилы (L1, L2, L3) и один общий нулевой провод PEN;
  • чаще всего такая линия бывает воздушной и реже кабельной.

Трехфазное подсоединение основывается на подведении всех жил к вводному аппарату объекта. Далее ток попадает на устройство учета и проходит в распределительный щиток, с целью последующей разводки по электроприемникам.

В середине вводного аппарата производится отделение рабочего ноля N и защитного PE. Затем они соединяются с главной заземляющей шиной (ГЗШ). Дальше она подсоединяется к повторному контуру заземления помещения.

Последний участок линии от опоры до ввода в дом проводится воздушным или подземным способом. Его еще называют ответвлением. Оно числится на балансе электроснабжающей организации, поэтому подключение дома производится с разрешения владельца ЛЭП.

Если кабельная линия проходит под землей, то ответвление монтируется в металлическом шкафу, который будет расположен недалеко от трассы, а у воздушных ЛЭП – непосредственно на опоре. В обоих случаях владелец обязан обезопасить их эксплуатацию и не допустить вторжения посторонних людей к электрощиту.

Отходящие линии

При трехфазном питании на фасаде дома устанавливается вводно-распределительный щит (ВРЩ). Именно в нем производится разделение PEN проводника и установлены вводной автомат, а также автоматы защиты для групповых цепей дома.

Все три фазы L1, L2, L3, заводят на трехполюсный вводный автомат (3). Там же устанавливается электросчетчик, для того чтобы вести учет расходуемого ресурса. К вводным клеммам счетчика учета присоединяют три проводника от вводного автомата и жилу N от ГЗШ. Вывод электросчетчика подключается с общим автоматом (четырехполюсным) защиты всего дома. В случае его сработки весь дом будет отключен от электропитания.

Рабочее напряжение между фазами 380 В, а между фазами и нолем 220 В. Ведь такое напряжение представляет собой три фазы в трех различных проводах, только с разным одномоментным потенциалом и частотой 50 Гц.

Электропроводка в доме должна разделяться на группы, каждая линия освещения защищается однополюсным автоматическим выключателем (5). Каждая группа запитываются от различных фаз.

Во помещениях с повышенным уровнем влажности нужно использовать дифавтомат (6), у которого срабатывание производится при достижении током показателя не более 30 миллиампер.

Для кухонной группы желательно устанавливать трехполюсный автомат (9) и четырехполюсный (10). Это связано с тем, что питание кухни трехфазное, поэтому при коротком замыкании фазы на ноль потребуется отсечь нулевой рабочий и все фазные жилы одновременно.
