Подключение узип к однофазной, трехфазной сети, в щитке (схема)

Поражающие факторы молнии

Но перед тем как разобраться со способами защиты дома от возможного поражения молнии, следует рассмотреть поражающие факторы этого явления.

Всего этих факторов два.

Первичный.

Это прямое попадание молнии в дом, в результате чего он может получить повреждение конструкции, существует возможность возникновения пожара. Данный фактор является самым опасным.

Вторичный.

Для дома и жильцов менее опасен. Данный фактор сводится к появлению электромагнитной индукции в проводке дома при разряде молнии рядом с домом.

Из-за индукции в проводке происходит значительный скачок напряжения, который способен повредить все электроприборы в доме, подключенные к сети.

И если от вторичного фактора можно обезопаситься без дополнительного оснащения путем отключения всех приборов от сети во время грозы, то первичного фактора защитится таким способом невозможно, нужно оснащение дома молниезащитой.

Штат Огайо, дом в который попала молния.

Поскольку молния – это всего лишь электрический разряд хоть и большой силы, но он действует как любой другой разряд, то есть движется по пути наименьшего сопротивления.

Обеспечение этого пути и является задачей молниезащиты.

Если молния попадет в дом, оснащенный таким типом защиты, то электрический разряд по нему уйдет в землю, не нанося ущерба зданию.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как подключить электродвигатель 380В на 220В

В народе такая зашита называется заземлением дома, молниеотводами, громоотводами.

Что касается последних, то определение не совсем верно, ведь гром – это всего лишь звуковое сопровождение, возникающее при разряде молнии.

Как проходят работы по монтажу электрощита на столб?

1.      Выбор опоры для щита. Установку можно проводить на существующий столб, получив на это разрешение, или забетонировав новый. Опора должна отличаться прочностью, жёсткостью и не иметь существенных механических повреждений.

2.      Разметка столба. Мастер выполняет расчёт и расчерчивает поверхность опоры, сверяясь с размером металлического шкафа.

3.      Фиксация скобы. Конструкция должна обхватывать столб. К её концам крепится корпус щита при помощи болтовых соединений.

4.      Установка DIN-реек. Они необходимы для крепления нулевой и заземляющей шин, электросчётчика и автоматов.

5.       Монтаж оборудования. Мастер подключает вводный кабель, проводит установку автоматов, шин ноля и заземления, группы предохранителей (соединяются между собой при помощи перемычек), УЗО.

После окончания монтажа электрощита подключается электроэнергия. Мастер делает контрольную оценку качества работ.

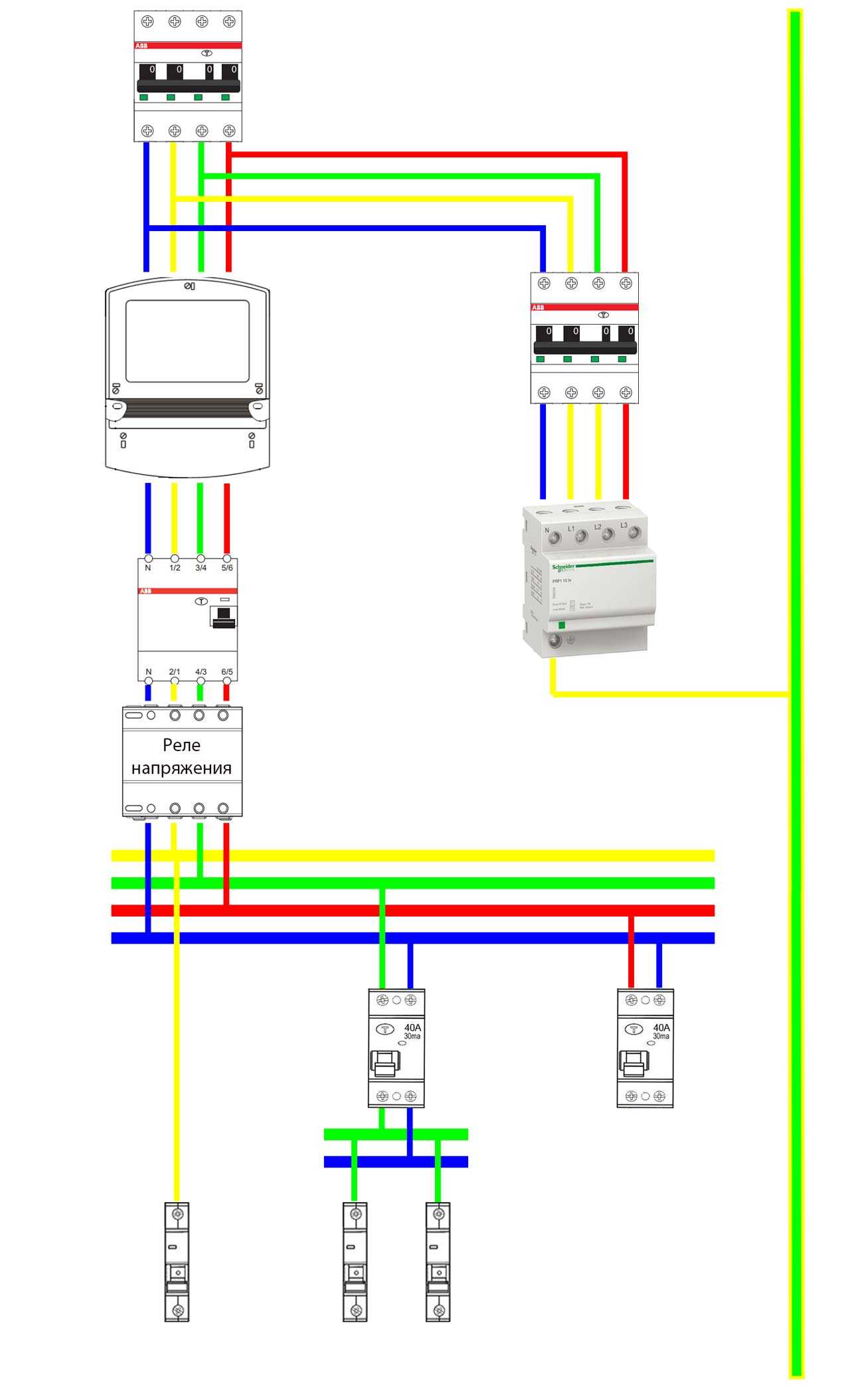

Схема электрощита с УЗИП

Схема качественно укомплектованного с точки зрения защиты от всех скачков и перепадов напряжения распределительного щита, должна выглядеть примерно следующим образом.

На вводе перед счетчиком — вводной автоматический выключатель, защищающий прибор учета и цепи внутри самого щитка. Далее счетчик.

Между счетчиком и вводным автоматом — УЗИП со своей защитой. Электроснабжающая организация конечно может запретить такой монтаж. Но вы можете обосновать это необходимостью защиты от перенапряжения и самого счетчика.

В этом случае потребуется смонтировать всю схемку с аппаратами в отдельном боксе под пломбой, дабы предотвратить свободный доступ к оголенным токоведущим частям до прибора учета.

Однако здесь остро встанет вопрос замены сработавшего модуля и срыва пломб. Поэтому согласовывайте все эти моменты заранее.

После прибора учета находятся:

реле напряжения УЗМ-51 или аналог

УЗО 100-300мА – защита от пожара

УЗО или дифф.автоматы 10-30мА – защита человека от токов утечки

простые модульные автоматы

Если с привычными компонентами при комплектации такого щитка вопросов не возникает, то на что же нужно обратить внимание при выборе УЗИП?

На температуру эксплуатации. Большинство электронных видов рассчитано на работу при окружающей температуре до -25С. Поэтому монтировать их в уличных щитках не рекомендуется.

Второй важный момент это схемы подключения. Производители могут выпускать разные модели для применения в различных системах заземления.

Например, использовать одни и те же УЗИП для систем TN-C или TT и TN-S уже не получится. Корректной работы от таких устройств вы не добьетесь.

Однолинейная схема электроснабжения частного дома

При разработке электроснабжения частных домов чаще всего применяется однолинейная схема, как наиболее оптимальный вариант. Она дает возможность для простого проектирования и монтажа, даже собственными силами. Однолинейная схема зарекомендовала себя, как эффективная и удобная в эксплуатации. По своей сути она является сильно упрощенной принципиальной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины. Отсюда и появилось название однолинейной схемы.

Существует два варианта однолинейных схем – расчетная и исполнительная. Первый вариант используется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на конкретном объекте и выбор защитной аппаратуры. Предварительно выполняются расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины. В обязательном порядке отмечается расположение ВРУ, маркируются электрические щиты.

Исполнительная схема выполняется для действующих электроустановок, когда дом уже построен. К этому времени от проектной организации уже получены результаты обследования здания для подготовки наиболее подходящего расположения всех элементов и устройств электроснабжения.

Проект электроснабжения частного дома: типовой план, схемы, требования для коттеджа

Проект электроснабжения частного дома

Проект электрики дома — типовые проекты электроснабжения частного дома

Однолинейная схема электроснабжения дома

Заземление в частном доме своими руками: схемы, устройство, подключение

УЗИП для частного дома

Схема прибора серии VC-122

Устройство защиты от импульсных перенапряжений и помех указанной серии подходит для понижающих трансформаторов. Также модель активно используется в щитках серии РС

В первую очередь важно отметить, что у модели применяется высоковольтный модулятор. Параметр выходной проводимости у него равен 2 мк. Для щитков РС19 модель подходит

Модулятор в данном случае подсоединяется через обкладку

Для щитков РС19 модель подходит. Модулятор в данном случае подсоединяется через обкладку.

Фильтры разрешается использовать лишь проходного типа. Если рассматривать щитки серии РС20, то у них имеется демпфер. Расширитель для подключения используется магнитного типа

Также важно отметить, что понижающие трансформаторы на 200 В применяться не могут

Подробности Опубликовано: 29 Сентябрь 2015 Просмотров: 25575

Здесь привожу несколько типовых схем подключения устройств защиты от импульсных перенапряжений (УЗИП). Ниже вы найдете однофазные и трехфазные схемы для разных систем заземления: TN-C, TN-S и TN-C-S. Они наглядные и понятные для простого человека.

Сегодня существует большое количество производителей УЗИП. Сами устройства бывают разных моделей, характеристик и конструкций. Поэтому перед его монтажом обязательно изучите паспорт и схему подключения. В принципе, суть подключения у всех УЗИП одинаковая, но все же рекомендую сначала прочитать инструкцию.

Во всех выложенных схемах присутствуют УЗО и групповые автоматические выключатели. Их я указал для наглядности и полноты распределительного щитка. Эта «начинка» щитка у вас может быть совсем другая.

1. Схема подключения УЗИП в однофазной сети системы заземления TN-S.

На данной схеме представлен УЗИП серии Easy9 производителя Schneider Electric. К нему подключаются следующие проводники: фазный, нулевой рабочий и нулевой защитный. Здесь он устанавливается сразу после вводного автомата. Все контакты на любом УЗИП обозначены. Поэтому куда подключать «фазу», а куда «ноль» можно легко определить. Зеленый флажок на корпусе указывает на исправное состояние, а красный флажок сигнализирует о неисправной касете.

Представленное устройство относится к классу 2. Оно одно самостоятельно не способно защитить от прямого удара молнии. Грамотный выбор УЗИП это сложная и уже отдельная тема.

Также рекомендуется защищать устройства УЗИП с помощью предохранителей.

Думаю тут все понятно.

Ниже представлена аналогичная схема подключения УЗИП, но уже без электросчетчика и с использованием общего УЗО.

2. Схема подключения УЗИП в трехфазной сети системы заземления TN-S.

На схеме также изображен УЗИП производителя Schneider Electric серии Easy9, но уже для 3-х фазной сети. На рисунке изображено 4-х полюсное устройство с подключением нулевого рабочего проводника.

Еще существует 3-х полюсное УЗИП этой же серии. Оно применяется в системе заземления TN-C. В нем нет контакта для подключения нулевого рабочего проводника.

3. Схема подключения УЗИП в трехфазной сети системы заземления TN-C.

Здесь изображен УЗИП фирмы IEK. Данная схема представляет собой обычный вводной щит для частного дома. Он состоит из вводного автомата, электросчетчика, УЗИП и общего противопожарного УЗО. Также на схеме показан переход с системы заземления TN-C на TN-C-S, что требуется современными нормами.

На первом рисунке изображен 4-х полюсный вводной автомат, а на втором 3-х полюсный.

Нет постояннее соединения, чем временная скрутка!

Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз.

У вас дома в квартирном щитке сработал автоматический выключатель. В итоге какая-то часть квартиры обесточилась. В такой ситуации оказывался практически каждый. Какие ваши дальнейшие действия.

Лампочки перегорали, перегорают и будут перегорать иначе не выгодно их производить. Сами подумайте завод изготовил одну лампочку, человек ее купил, вкрутил у себя дома и она работает положенны.

Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п.

Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric.ru, а то свет отключу. |

Воздушные линии

Согласно устоявшемуся определению, воздушная линия электропередач — это устройство, предназначенное для передачи или распределение электроэнергии по проводам, находящимся в воздухе. Кабеля этой сети закреплены на опорах с помощью кронштейнов, изоляторов и арматуры. Отдельные участки воздушных линий (ВЛ) могут проходить по мостам или путепроводам. Состоят такие конструкции из следующих элементов:

  • Провода. Прочные изолированные кабеля, изготовленные из меди, стали, алюминия или их сплавов-проводников. Могут состоять из нескольких жил. Отличаются друг от друга параметрами сечения, бывают изолированными и неизолированными. Провода для ВЛ обязательно должны быть прочными и устойчивыми к механическим воздействиям.
  • Опоры. Изготавливают из металла, железобетонных блоков, дерева или композитных материалов. Обеспечивают необходимое расстояние между проводами и землёй. Состоят из фундамента, стойки, подкосов и растяжек. Особенности строения конструкций зависят от предназначения (некоторые из них перенаправляют ток, замыкают электросеть, служат в качестве проводников и так далее). Высота самых больших опор может достигать до 300 метров. Их стараются максимально адаптировать под местность, учитывая все особенности ландшафта.
  • Траверсы. Особые элементы арматуры, задача которых — закрепить провода так, чтобы обеспечить соблюдение нужного расстояния между разноимёнными фазами. Бывают разных форм и размеров — всего насчитывается около 20 разновидностей весом от 10 до 50 кг. Определить тип можно по маркировке. Поверхность изделий окрашена или оцинкована.
  • Изоляторы. Нужны для обеспечения надёжного и безопасного крепления проводов. Должны быть прочными и теплостойкими. Различаются по назначению и способу крепления к траверсам — точную модель можно узнать, посмотрев на маркировку. Изготавливаются из изолирующих материалов, таких как фарфор, стекло и различные полимеры.
  • Другая арматура. К ней относятся зажимы, подвесы, крепёжный устройства, планки, распорки прочие детали. Они могут использоваться уменьшения вибрации линии, предотвращения изломов и каких-либо других целей.
  • Изоляционные и защитные механизмы. Среди них можно выделить гирлянды изоляторов, заземляющие контуры, молниеотводы, вентильные разрядники, гасители вибрации и прочие структуры.

Вам это будет интересно Применение электрического трансформатора, его понятие и виды

Согласно действующему регламенту, все ВЛ должны проходить техобслуживание раз в полгода и каждый год осматриваться электриками и инженерами. Иногда проводятся также внеочередные проверки сети — это происходит в связи с пожарами, наводнениями, сильными похолоданиями и прочими природными и техногенными авариями, а также после аварийного выключения. Во время осмотров происходит устранение таких проблем:

  • наличие на проводах посторонних предметов;
  • обрывы, перегорания или другие повреждения отдельных проводков;
  • отклонения в регулировке стрел провеса на более чем 5% от проектных;
  • механические повреждения или перекрытие изоляторов, разрядников, гирлянд и прочих функциональных элементов;
  • поломки опор.

Кроме того, рабочие обязаны следить за соблюдением правил, относящихся к охранной зоне объекта. У обычных ЛЭП она ограничивается 2 метрами вокруг сооружения, но у высоковольтных линий может достигать 10—55. В охранной зоне запрещается высаживать деревья и кустарники, выбрасывать мусор, проводить земляные работы и возводить любые сооружения, ограничивающие доступ к ВЛ. Любое строительство в этой области необходимо согласовывать с ответственными лицами обслуживающего предприятия.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Ошибки при подключении

  • Плохое заземление: перед монтажом УЗИП необходимо удостоверится в надёжности заземления – оно должно выдерживать сбрасываемые на него импульсы и быть в исправном состоянии, иначе в первой же грозе сгорит, потянув за собой на тот свет всю электрощитовую.
  • Ошибка в схеме подключения: устройство надо ставить со знанием схемы заземления, используемой в щитке. Если такого знания нет, лучше доверить монтаж специалисту, обслуживающего домовые электролинии, либо максимально близко знакомого с ними.
  • Не тот класс, не в том месте: есть несколько классов УЗИП, и каждый из них предназначен для определённых типов щитовых. Неправильный подбор устройства может стоить жизни домашней технике.

Плюсы и минусы

Плюс у такой системы всего один: такая система довольно легко монтируется и не требует больших денежных вложений. Минусам же этой схемы есть смысл уделить побольше внимания. При наличии заземления по этой схеме, есть риск получить удар током, что, иногда, может привести к нехорошим последствиям. Так что, если электрик, которого вы наняли, советует выполнить монтаж по такой схеме, стоит призадуматься на тему отказа от его услуг и поискать другого. Те аппараты защитной коммутации, что установлены при такой схеме, смогут выполнить защиту лишь от токов короткого замыкания! Произвести защиту людей от поражения током такая схема не имеет возможности.

Как быть, если стало известно, что установлена эта система? Если стало известно о наличии этой схемы, то необходимо помнить, что, при любой реконструкции, подобная система обязана быть заменена более безопасной (в наши дни запрещена установка этой системы).

Все организации, выполняющие энергоснабжение, на чьем балансе есть жилые постройки, оборудованные подобной схемой, имеют рекомендации по переводу их на системы TN-C-S, либо на TN-S выполняя модернизацию систем электрического снабжения. Примером этого может служить выполнение монтажа СУП (система уравнивания потенциалов). Кроме того, если применена система заземления, выполненная по этой схеме, то PEN-провод, ни в коем случае, нельзя использовать в роли заземляющего проводника для приборов. Иначе, довольно высока возможность, при возникновении аварийной ситуации, получить поражение электротоком, поскольку корпус прибора окажется под напряжением.

Когда я сдавал экзамен по электробезопасности (на работе), меня спросили, в чем разница между четырехпроводной и пятипроводной линиями. Я на это ответил, что в четырехпроводной линии есть три фазы и ноль, а в пятипроводной – три фазы, ноль и земля. Этого экзаменатору оказалось достаточно и мы перешли к следующему вопросу. А, ведь, хотелось поговорить об этом побольше, обсудить все стороны обоих вариантов линий. Возможно, экзаменатор рассказала бы мне о том, чего не знаю, либо знаю плохо. Ну да ладно, что было, то было и не мне об этом судить. Главное, что ответ на вопрос был засчитан, как правильный и экзамен я, в результате, сдал.

Хочется надеяться, что моя статья помогла разобраться в предоставленной теме и, после ее прочтения, никаких вопросов, касающихся этой системы электроснабжения, не возникнет. Если так, то я не зря трудился,

Как выбрать УЗИП

При покупке устройства конечный потребитель должен для начала определить, что надо защищать, и в каком месте находится защищаемое здание. Выбор УЗИП для частного дома обычно опирается на защиту бытовых устройств – компьютеров, сигнализации, музыкальных центров и прочей техники.

Современными ГОСТами определено четыре степени риска, помогающие потребителю выбрать УЗИП как для дома, так и для находящейся в нём аппаратуры. Риск определяется исходя из положения дома:

  • Первая, самая низкая степень риска – это город или пригород. Обычно власти на местах ставят необходимые защитные устройства, поэтому конечный потребитель может не заботиться об УЗИП первого и второго классов.
  • Вторая степень риска – открытая местность. Имеется в виду отсутствие всего, что может притянуть удар молнии. Здесь уже стоит озаботиться аппаратом защиты второго класса.
  • Третья степень риска возникает при близости здания к опорам ЛЭП, лесам, озёрам и горам. По ГОСТу такие объекты должны оснащаться трёхступенчатой защитой в обязательном порядке.
  • Четвёртая, самая высокая, степень риска требует согласования с инженерами, которые к трёхступенчатой защите могут поставить дополнительные устройства. Эта степень опасности присваивается зданиям, находящимся в пятидесяти и меньше метрах от громоотводов.

Четыре степени риска по ГОСТам объединяются в два типа:

  • Первый тип, объединяющий третью и четвёртую степень риска, требует установки разрядников с высокой ёмкостью на пару с громоотводом.
  • Второй тип рекомендует устанавливать разрядник по каскадному типу, после разрядников первого типа, либо отдельно.

Предпочтение в выборе устройств защиты рекомендуется отдавать какому-то одному из множества производителей. И дело тут не в коммерческой составляющей, а в возможной разнице характеристик, иногда играющей решающую роль.

Подключение УЗО в частном секторе

Частное домовладение подразумевает использование значительного количества бытовых устройств, для, которых требуется использование УЗО. Для подключения УЗО в частном доме используют несколько устройств защиты селективного (избирательного) действия, например для стиральной машины, водонагревателя, печи для сауны или бани и другого оборудования, требуется применение индивидуального УЗО. В этом случае при неисправности произойдет отключение только необходимого поврежденного оборудования.

Рис №4. Схема подключения УЗО для частного дома

Для частного сектора допускается использовать систему ТТ, она подразумевает сама по себе относительную безопасность при пробое сопротивления изоляции на корпус. Повышает степень надежности, УЗО в этом случае гарантирует наивысшую степень безопасности из-за распределения защитного заземления отдельных потребителей индивидуальным заземлителем. УЗО в этой системе, мгновенного срабатывания

Рис №5. Схема подключения УЗО в системе защитного заземления ТТ

В российских электросетях ПУЭ рекомендует применение стандартной системы TN-C-S, объясняется это, прежде всего тем, что при токах КЗ, ток проходит в землю через защитное заземление, а не идет в проводник РN, поэтому отключение не всегда проходит. Именно для таких случаев и рекомендуется устанавливать УЗО, реагирующее на минимальные токи утечки.

Рекомендация: В современных жилых помещениях желательно разделять потребители на разные группы. УЗО устанавливается на оборудование, требующее выполнения повышенных норм безопасности, например стиральная или посудомоечная машина, бойлер. Освещение через УЗО подключать не обязательно, иначе при каждой перегоревшей лампочке, в случае использования УЗО общего назначения, для квартиры, будет происходить полное отключение электричества.

Важно: УЗО необходимо включать последовательно с автоматическим выключателем, в крайнем случае, использовать с предохранителем, предназначенным для защиты УЗО от сверхтоков. Ток нагрузки УЗО должен превышать номинальный ток автомата на ступень или по крайней мере, быть равен ему.. Строго запрещается: Выполнять соединение нулевого провода с проводником, осуществляющим защитное заземление, или с заземлителем металлического корпуса оборудования, в зоне действия защиты УЗО.

Строго запрещается: Выполнять соединение нулевого провода с проводником, осуществляющим защитное заземление, или с заземлителем металлического корпуса оборудования, в зоне действия защиты УЗО.

При отключении УЗО необходимо проверить состояние проводки, отсутствие постороннего запаха оборудования, устранить причины и после этого ввести УЗО в работу.

На корпусе УЗО рядом с клеммами подключения нанесен специальный значок, показывающий к какой клемме необходимо подключить «ноль» к какой – «фазу», перепутав провода и подав напряжение ошибочно, УЗО выйдет из строя.

Запрещается использовать УЗО с повреждениями корпуса и изоляции проводников электрической сети!

Выводы

  • При желании и настойчивой рекомендации со стороны продающей организации «установить счетчик учета вне дома», он ставиться в шкаф вводного устройства и выводится за территорию участка.
  • Шкаф вводного устройства повторно заземляется.
  • До счетчика учета ставится коммутационный аппарат или предохранители.
  • После счетчика учета ставятся автоматы защиты, которые называются вводные;
  • Как дополнительная защита в водном щите, установленным на опоре, устанавливаются УЗИП;
  • Шкаф ВУ с блоком учета должен иметь окно для считывания показаний счетчика, а дверца шкафа должна запираться и пломбироваться.
