Схема подключения глубинного насоса к блоку автоматики электрическая схема

Схема подключения реле давления РД5 и защиты LP 3

Датчик защиты LP/3 применяется в автономных системах водоснабжения и служит для отключения оборудования при отсутствии ресурса в подводящих магистралях. При этом срабатывание происходит в процессе открытого водозабора при падении силы напора ниже установленной границы. В результате предотвращается риск поломки агрегата в случае работы механизма без воды («сухого хода»).

Автомат является двухконтактным реле коммутации цепей электропитания, срабатывающим при изменении режима подачи воды. В начальном положении группа контактов прибора разомкнута.

Схема подключения реле давления РД5 и защиты LP 3

Датчик подсоединяется к напорной магистрали после реле давления и перед первым сантехническим прибором. Место установки регулятора должно гарантировать свободный доступ для настройки и обслуживания.

Монтаж электрической части автомата выполняют только на отключенном оборудовании. Подсоединение кабеля проводят в строгом соответствии приведенной схеме (см. паспорт).

Если значение рабочего тока насоса больше 10 А, то реле рекомендуется устанавливать через магнитный пускатель. Запрещается использование прибора без защитного кожуха и в помещениях с высокой влажностью. Наличие заземляющей шины обязательно.

Регулировка границ срабатывания должна проводиться в следующем порядке:

отключить датчик от электросети;
снять защитный кожух;
вращением гайки малой пружины увеличиваем или снижаем порог запуска насоса;
накручивая или ослабляя большую пружину, регулируем отключение агрегата по «сухому ходу».

Реле давления устанавливают перед датчиком защиты и после гидроаккумулятора в предназначенное и подготовленное на заводе отверстие. Электрическую часть подключают при отсоединенном питании к клеммам, расположенным под крышкой прибора.

Начальную настройку приспособления выполняет производитель оборудования. Если по каким-либо причинам она не соответствует местным условиям, то можно провести регулировку самостоятельно.

Для этого снимаем кожух датчика и при помощи гаек на большой и малой пружинах регулируем параметры включения и отключения насоса. Всю процедуру настройки автомата на заданное давление выполняют с использованием манометра, входящего в комплект поставляемого оборудования.

Подключение скважинного насоса к электропитанию через реле давления

Датчик давления имеет гидравлическую и электрическую составляющие. Мембрана в корпусе прибора находится в непосредственном контакте с водной средой и управляет переключающими контактами.

Если сила напора в системе соответствует норме, то соединение автомата замкнуто и насос качает жидкость. При превышении верхней границы установленного диапазона питание прекращается, двигатель останавливается и подача воды происходит из расширительной емкости гидроаккумулятора.

Схема подключения

Для корректной работы прибора, во избежание резких скачков давления в момент включения перекачивающего устройства установку реле производят с помощью штуцера, расположенного за выпускным патрубком расширительной емкости.

Схема подключение скважинного насоса к электропитанию через реле давления.

Перед устройством должно находиться все дополнительное оборудование:

обратный и сливной клапан (дренаж);
запорная арматура;
фильтрующие картриджи;
всасывающий трубопровод.

Для подключения электропитания снимают пластиковый корпус. Под крышкой находится 3 контакта: заземление, ввод и клемма подключения насоса. Кабель заводят с тыльной стороны прибора, зачищают концы, подносят к зажимам, закручивают гайки.

Запускают двигатель и проверяют работу прибора. Если заводские настройки соответствуют требованиям, то монтируют крышку и продолжают эксплуатацию агрегата.

Методы настройки

После установки реле-регулятора следует провести его настройку. От правильно выполненной регулировки будет зависеть эффективность функционирования устройства и бесперебойная подача колодезной или скважинной воды. Сначала следует включить прибор и дождаться его автоматического отключения.

Затем снять крышку на большой пружине и ослабить гайку. На первом этапе устанавливается минимальное значение давления. Для этого гайку вращают против часовой стрелки, пока не установится минимальное значение давления, при котором включится насос. Показатель максимального значения выставляется с расчетом, что он будет меньше на 10% давления в пустом гидравлическом баке.

А иначе, на мембрану гидроаккумулятора будет воздействовать сильное давление, и она быстро выйдет из строя. Открыв вентиль, следует опустошить систему и с помощью манометра зафиксировать, при каком значении сработает автоматика. На заключительном этапе по манометру выставляется давление, при котором насос отключится.

Иногда для конкретного водопровода регулировка по прилагаемой инструкции не подходит, в этом случае настройка выполняется по фактическим показаниям. Следует помнить, что при регулировке между минимальным и максимальным давлением должна быть разница от 1,2 до 1,6 бар.

Реле давления воды для насоса: схема подключения, принцип работы

Реле представляет собой блок с пружинами, которые отвечают за размеры максимального и минимального значений давления жидкости. Настройка пружин осуществляется при помощи специальных гаек.

На мембрану направляется сила давления воды, и когда оно падает до минимального значения, пружина ослабляется. При достижении максимального давления мембрана преодолевает сопротивление пружины. Такое поведение мембраны вызывает либо включение, либо отключение воды. То есть, в результате воздействия мембраны на пружину находящиеся под крышкой корпуса контакты замыкаются или размыкаются.

Как только показатель уровня жидкости достигает минимального значения, электрическая цепь замыкается, подает напряжение на насос, который начинает работать.

Насосное оборудование накачивает до максимального уровня воду, после чего замыкается электрическая цепь, завершается подача напряжения и агрегат прекращает свою работу.

Особенности регулировки «с нуля» и ошибки при настройках

Настроить реле давления насосной станции своими руками с нуля гораздо сложнее. Эта процедура требуется в том случае, когда оборудование собрано по частям, а не куплено в магазине. В такой ситуации нужно учитывать несколько параметров:

давление воздуха в гидроаккумуляторе;
возможности реле – его рабочий диапазон;
длину магистрали и параметры работы насоса.

Отсутствие воздуха в баке приведет к тому, что мембрана будет сразу заполняться водой и постепенно растягиваться до тех пор, пока не лопнет. Максимальное давление при выключении должно складываться из давления воды и воздуха в баке. Например, реле установлено на 3 бара. Из них 2 бара приходится на воду, 1 на воздух.

Реле давления воды для насоса: схема подключения, принцип работы

Подключение реле давления воды

Реле давления воды для насоса подключается сразу к двум системам: к электричеству и водопроводу. Устанавливается оно стационарно, так как перемещать прибор нет необходимости.

Электрическая часть

Для подключения реле давления выделенная линия не обязательна, но желательна — больше шансов на то, что работать устройство будет дольше. От щитка должен идти кабель с цельной медной жилой сечением не менее 2,5 кв. мм. Желательна установка связки автомат+УЗО или дифавтомата. Параметры подбираются по току и зависят больше от характеристик насоса, так как реле давления воды потребляет тока очень мало. В схеме обязательно наличие заземления — сочетание воды и электричества создают зону повышенной опасности.

Схема подключения реле давления воды к электрощитку

Кабели заводятся в специальные вводы на тыльной стороне корпуса. Под крышкой находится клеммная колодка. На ней есть три пары контактов:

заземление — подключаются соответствующие проводники, идущие от щитка и от насоса;
клеммы line или «линия» — для подключения фазного и нулевого провода от щитка;
клеммы для аналогичных проводов от насоса (обычно на колодке, расположенной выше).

Расположение клемм на корпусе реле давления воды

Подключение к трубопроводу

Есть разные способы подключения реле давления воды к водопроводной системе. Самый удобный вариант — установка специального переходника со всеми требуемыми выходами — пятивыводного штуцера. Ту же систему можно собрать из других фитингов, просто готовый вариант всегда использовать площе.

Он накручивается на патрубок на задней части корпуса, к остальным выходам подключают гидроаккумулятор, подающий шланг от насоса и магистраль, которая идет в дом. Можно установить еще грязевик и манометр.

Пример обвязки реле давления для насоса

При такой схеме при большом расходе вода подается напрямую в систему — минуя гидроаккумулятор. Он начинает заполняться после того, как все краны будут в доме закрыты.

Правила подсоединения датчика давления воды

Качественная работа насосной водяной станции зависит от множества различных параметров и его составляющих, среди которых основным элементом считается реле. Основная его задача заключается в автоматическом функционировании оборудования.

В случае если реле применяется для скважинного водяного насоса, устройство будет работать в таком порядке:

Насос осуществляет закачивание воды;
Повышается давление воды;
Когда давление достигает критического уровня, включается реле;
Вода расходуется.

В результате этого происходит постепенное уменьшение давления. Когда оно опускается к нижнему уровню, реле срабатывает и подается сигнал на включение насоса. Переходя к монтированию насосной станции, требуется выполнить настройку автоматики.

Чтобы подключить реле давления, не нужно иметь особых навыков

Соблюдение всех требований дает возможность обеспечить результативную работу системы водоснабжения и уменьшить вероятность возникновения поломки для всех устройств. Чтобы параметры автономной системы водоснабжения могли регулироваться в автоматическом режиме, применяются различные устройства, в частности, датчик давления. Он позволяет работать в режиме автомат.

Блок автоматики состоит из:

Манометра;
Реле давления;
Фитинга.

Чтобы устройство правильно функционировало, подключение должно осуществляться так, чтобы избежать его турбулентности и скачков. Именно поэтому его установка осуществляется рядом с гидроаккумулятором. Датчики сигнализируют о текущем уровне давления и выводят данные на контрольные приборы, самым простым из которых считается манометр. Таким образом, монтируя датчик давления воды, обеспечивают стабильность функционирования водопровода. Кроме того, он помогает обеспечить защиту элементов его оснащения от отрицательных факторов, в частности, таких, как гидравлические удары.

Проведение работ по подключению и настройке реле давления для гидроаккумулятора

Хотя многие считают процесс монтажа и регулировки прибора сложным для понимания, на самом деле он таковым не является. Каждый владелец загородного дома с наличием скважины или колодца может самостоятельно подключить и настроить устройство для обеспечения строения водой.

Одна из схем подсоединения гидроаккумулятора к системе

Стандартная схема подключения реле давления к гидроаккумулятору

Готовое изделие взаимодействует как с водопроводной, так и с электрической системой здания. При смыкании и размыкании контактов подается либо перекрывается жидкость. Прибор давления устанавливается стационарно, так как перемещаться его с места на место нет необходимости.

Указано назначение контактных групп прибора

Для подключения рекомендуется выделить отдельную линию электричества. Непосредственно от щитка следует провести кабель с медной жилой сечением 2,5 кв. мм. Не рекомендуется соединять провода без заземления, ведь сочетание воды и электричества таит скрытую опасность.

Наглядная схема для самостоятельного подключения реле

Кабели следует пропустить через отверстия, располагающиеся на пластиковом корпусе, после чего подсоединить к контактной колодке. Она содержит клеммы для фазы и ноля, заземления, проводов для насоса.

Правильная настройка реле давления гидроаккумулятора

Для регулировки прибора требуется точный манометр, позволяющий определить давление без ошибок. Ориентируясь на его показания, можно произвести относительно быструю настройку. При повороте гаек, расположенных на пружинах, можно уменьшить или увеличить давление. Во время настройки необходимо придерживаться определенной последовательности действий.

Ведутся работы по настройке прибора

Итак, регулировка реле давления для гидроаккумулятора осуществляется следующим образом.

Система включается, после чего при помощи манометра отслеживаются показатели, при которых происходит включение и отключение устройства;
Сначала настраивается пружина нижнего уровня, имеющая большие размеры. Для регулировки используется обычный гаечный ключ.
Производится тестирование выставленного порога. Если есть необходимость, то предыдущий пункт повторяется.
Далее крутится гайка для пружины, позволяющей выставить верхний уровень давления. Она имеет меньшие размеры.
Работа системы полностью тестируется. Если по каким-то причинам результаты не удовлетворяют, то производится повторная настройка.

Демонстрируются регулировочные гайки устройства

Что необходимо учесть, выполняя регулировку

Собираясь самостоятельно отрегулировать работу реле насосной станции необходимо не упустить некоторые важные моменты:

Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле. Оно, как правило, указано в инструкции или на упаковке и, чаще всего, составляет 5-5,5 бар (атм.). Если вам нужно установить его более высокий уровень в системе вашего дома, то необходимо подобрать реле с большим максимальным давлением.
Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление. Иначе насос, будучи не в состоянии его создать, будет работать не выключаясь, а реле его не отключит, потому что не будет достигнут установленный предел. Обычно напор насоса приводится в метрах водяного столба. Приблизительно 1 м. вод. ст. = 0,1 бар (атм.). Кроме этого, необходимо учесть и гидравлические потери в системе.
При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.

Порядок регулировки реле давления воды для насоса

Как и любое другое, это устройство позволяет осуществить подачу воды в домашний водопровод с одинаковым давлением. Срабатывает этот прибор после достижения предусмотренного настройкой показателя давления. На заводе, конечно, устанавливают основные показатели, но их чаще всего бывает недостаточно для обеспечения комфортного давления, поэтому уже после покупки придется выставлять собственные параметры

Специалисты, конечно, сделают все качественно и хорошо, но иногда лучше разобраться в важном вопросе самостоятельно

Готовый к монтажу узел

Регулировка реле давления РДМ-5: краткая инструкция

Чтобы правильно произвести регулировку реле давления воды для насоса следует выполнять несложный алгоритм:

Наполнять бак водой, пока на манометре не появится требуемое максимальное значение.
Отключить на время насосную станцию.
Открыть корпус, и получить доступ к пружинам регулировки. Придется аккуратно вращать небольшую гайку. В какой-то момент сработает механизм. При вращении против часовой стрелки уровень давления уменьшается. При вращении по часовой – увеличивается.
Нижняя граница устанавливается путем открытия крана и медленного слива воды из бака.
При нужных показателях манометра процесс останавливают.
В регулировке нижних параметров участвует большая гайка. При ее вращении тоже придется дождаться срабатывания контактов.

Принцип настройки пороговых значений Совершать это действие следует раз в месяц, но это в идеале. Желательно проводить ее хотя бы один раз за квартал. Маленькая разница между границами давления обязывает насосную станцию работать с большой частотой включения и выключения насосов. Такой режим эксплуатации позволяет обеспечить бесперебойную подаче воды в кран и при этом ее напор остается всегда примерно на одном уровне, но это скажется на долговечности работы насосной станции. Большой диапазон создает некоторые перепады напора воды, но насосная станция подвергается меньшим нагрузкам из-за постоянного включения и выключения и, соответственно, долго не потребует ремонта или замены.

Важно! Стоит отметить, что разность минимального и максимального давления должна быть больше одной атмосферы

Отличия реле давления РДМ и РДЭ

Безусловно, автоматическая и механическая защитная арматура имеет свои отличия, в том числе и конструктивные. Основной разницей является принцип запуска обратной работы котла. Электронное реле давления подает сигнал о необходимости начала нормального функционирования системы после того, как все показатели возвращаются в пределы допустимых границ. При использовании механического реле давления (РДМ) для этого требуется вмешательство оператора.

В промышленных системах чаще используется автоматика. Реле давления подобного типа является высокоточным в своих измерениях, не требует дополнительного оснащения манометром. Этот прибор имеет зуммер и лампу для своевременного оповещения о прекращении работы системы из-за возникшего сбоя.

Обращайтесь к специалистам НПП «Прома» уже сейчас, чтобы подобрать оптимальное для вашего производства электронное реле давления (РДЭ) и приобрести его на крайне выгодных условиях.Мы реализуем электронные датчики-реле давления воздуха, механические датчики-реле давления воды, датчики перепада давления газа и многие другие типы приборов и устройств.

Также предлагаем Вам ознакомиться:

Как выбрать реле

Рассмотрим критерии выбора автоматики управления системой водоснабжения.

РД для работы с погружными и скважинными насосами

Подобные агрегаты требуют монтажа реле защиты от сухого хода с минимальной задержкой (в пределах 30 с). Рабочий ресурс нагнетателя увеличится при наличии плавного пуска. Функция автоматического перезапуска будет совсем не лишней, особенно при заборе воды из малодебитной скважины.

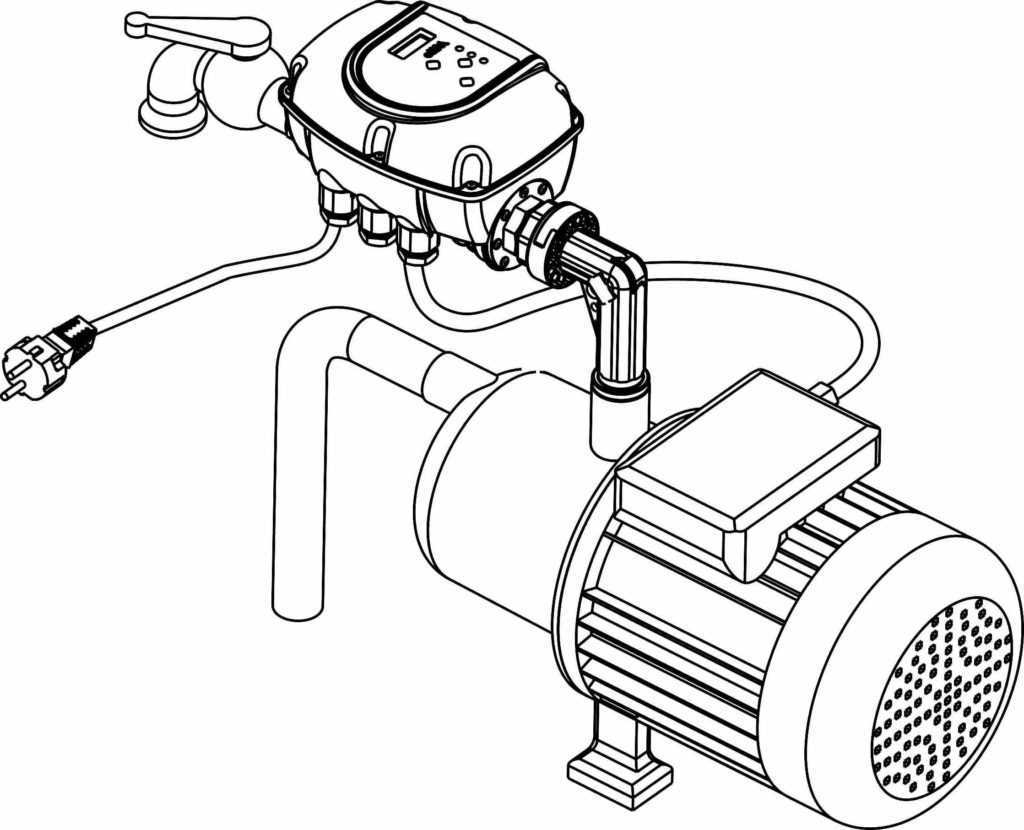

Поверхностные насосы

Для них подбирают защиту от сухого хода с более продолжительной паузой при срабатывании (в пределах 180 с). Приветствуется функция настраиваемой паузы автоматического перезапуска. Не лишним будет измерение перепада давления «Дельта», которой обладают только РДЭ-М (Мастер).

Насосные станции с гидроаккумуляторами

Работая с гидроаккумулятором лучше иметь возможность контролировать время его заполнения. Этой возможностью наделены только РДЭ-М. Регулирование параметров срабатывания защиты от сухого хода будет совсем не лишним, так же, как и регулируемый автоматический перезапуск оборудования. Приветствуется автоматический контроль наличия воздуха в гидроаккумуляторе.Весьма полезна система управления с функцией контроля утечек, реализованная только в РДЭ-М, а также возможность контроля порыва трубопровода.

Выбирая между стрелочным и электронным реле ориентируйтесь на собственное восприятие, т.е. смотрите, какой вариант наиболее удобен для вас. Проще считывать показания с ЖК дисплея, но возможно, кому-то удобнее смотреть показания манометра.

На что обратить внимание

Покупать РД к насосной станции не стоит

Она уже укомплектована автоматикой для поддержания давления в автоматическом режиме.
Заводские настройки, как правило, удовлетворяют параметрам индивидуальных систем водоснабжения: отключение оборудования при достижении давления в системе 2,5 бар, включение – при 1,5 бар, срабатывание защиты от сухого запуска – 0,5 бар.
При покупке следует обратить внимание на такую характеристику прибора, как расчетное количество включений прибора. Чем эта цифра больше, тем дольше прослужит изделие.
Чем больше емкость гидроаккумулятора, тем реже будет запускаться помпа, следовательно, увеличивается его рабочий ресурс.

Какой фирмы лучше купить

Принцип устройств, приведенный ниже, не имеет видимых отличий. Применяется самый простой алгоритм их функционирования:

реле подключает к насосной системе в момент, когда коэффициент в ней достигает критического уровня;
при достижении внутри системы максимального показателя, реле автоматически разорвет связь между установленными контактами.

ACP

Одна из самых хороших и популярных моделей – «PM-5». Конструкция от китайского производителя, которую часто путают с изделием сухого хода. При обзоре предоставленных характеристик и схемы можно прийти к выводу, что они разнятся. К достоинствам можно отнести цену комплекта. Подобная стоимость имеет и темную сторону. К основным недостаткам относят:

гарантийный срок – весьма облачное значение, до его окончания они не доживают;
отсутствует реальная защита от пыли и влаги;
используются обычные контакты, не посеребренные (в ключевой момент контакты могут не разомкнуться).

Грундфос

Надежные конструкции от проверенного временем датского концерна. Репутация у него чистая.

Достоинства:

огромный ассортимент качественной продукции;
основное отличие между моделями – пределы срабатывания;
лишь отдельные приборы относятся к категории слаботочных (такие нельзя подключать непосредственно к сети, и в помещениях с повышенным показателем влажности);
высокий показатель надежности;
уровень защиты – IP52 (кессоны и подвалы – вот неполный перечень помещений, в которых допускается их установка).

Исходя из многочисленных отзывов, можно прийти к выводу, что стоимость конструкций, как и узнаваемость продукции, основана на популярности бренда. Аналогичные по характеристикам изделия отечественного производителя ничем не уступают заграничным, к тому же их средняя цена гораздо ниже.

Italtecnica

Продукция от итальянского концерна. Именно такой комплект лучше купить для частного дома. Наряду с насосным оборудованием, используется модификация, именуемая –PM/5. Покоряет рынки за счет высоких показателей надежности, качества и приемлемой стоимостью. Монтаж происходит в контур ХВС. Пределы регулирования измеряются в барах и имеют значение – 1 (для нижнего) и 5 (для верхнего). Гарантийный срок – один год.

Достоинства:

изоляционная прокладка на корпусе;
использование специального покрытия (антипригарного);
контактная группа состоит из медных ламелей;
материал изготовления корпуса – пластик.

Condor

Прекрасный образец от немецкого концерна, который завоевал множество положительных отзывов от пользователей. Особенностью моделей считается то, что в работе они показывают полную безотказность.

Достоинства:

диаметр разъемов позволяет осуществить подключение манометра;
простота ремонта;
обладают универсальными настройками, по сравнению с аналогичными приборами;
посредством вращения осуществляется регулировка;
основной элемент – двухполюсный (размыкается одновременно и ноль и фаза).

Недостатки:

завышенная стоимость.

Юнипамп

Отечественный производитель, продукция которого ориентирована на европейский рынок. Помимо приемлемой стоимости, характеризуются выпуском высококачественных изделий. Высокий рейтинг приобрели во многом благодаря различным модификациям.

Достоинства:

присоединение происходит лишь на ¼ дюйма;
манометр входит в комплект;
работает в комплексе с насосами мощностью 1,5 кВт и менее.

Недостатки:

часто встречается брак.

Danfoss

Самой популярной серией этого датского производителя принято считать KP-1. Стоимость комплекта высокая, однако, более чем оправдана.

Достоинства:

настроечная шкала, которая не подразумевает использование манометра;
применяемые контакты позолочены, что делает «залипание» практически невозможным.

А можно ли в принципе использовать ваше реле давление с вашим насосом?

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные «выходы» для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Подключение реле давления

Существует две часто используемые схемы, по которым производится подключение автоматики насоса и реле давления. Рекомендуемый производителем способ всегда указывается в сопроводительной документации, однако полезно будет ознакомится с возможными схемами.

1 способ

Реле монтируется на трубопроводе (выбор места делается с учетом указанных выше правил и рекомендаций). Монтаж выполняется при помощи тройника, соединенного с переходящим штуцером (его может заменить отводной шланг).

2 способ

Гидроаккумулятор оснащается штуцером, имеющим пять выходов, к которым подсоединяют:

трубопровод от источника забора воды,
реле,
манометр,
трубопровод, подающий воду в дом,
собственно гидроаккумулятор.

Реле, в свою очередь, соединяется с погружным или наружным насосом и электропитанием 220 В.

Схема подключения реле давления воды к погружному насосу

Для обоих вариантов справедливы следующие рекомендации:

Необходимость герметизации резьбовых соединений с помощью пеньковой подмотки и герметика или с использованием ФУМ-ленты,
Для того, чтобы выполнить соединение, потребуется вращение прибора на фитинге, но альтернативой может стать использование соединения «американки».
Электроподключение должно выполняться с помощью кабеля, сечение которого выбирается в соответствие с мощностью перекачивающего агрегата (обычно используется оборудование не более 2 кВт, для которого достаточно проводника с сечением 2,5 кв. мм).
Клеммы для подключения обычно имеют маркировку для более простого монтажа, однако, если подобная маркировка отсутствует, это не будет большой проблемой – предназначение каждой клеммы не сложно определить по схеме.
Наличие заземляющей клеммы делает выполнение заземления для оборудования обязательным.

Все нюансы определяет прилагающаяся к технике схема подключения погружного насоса с реле давления или аналогичное соединение для наружного перекачивающего агрегата.

Регулировка и пусконаладочный процесс

На заводе-изготовителе проводят настройку и регулировку устройства. Типовые значения – это 2,8 атм. для верхнего предела и 1,4 для нижнего. Однако иногда возникают ситуации, в которых необходимо регулировать прибор самостоятельно:

Настройка после частичного или полного ремонта.
Специфические требования устройств потребителей.
Установка реле, первоначально не предназначенного для работы c данным компрессором.

Перед тем, как приступить к регулировке, следует внимательно изучить параметры всех сопрягаемых устройств по их паспортам. Паспортные данные должны соответствовать цифрам, выбитым или отгравированным на табличке, закрепленной на корпусе агрегата.

Главный показатель – это максимальное давление, на которое рассчитан компрессор. Значение, при котором будет срабатывать прессостат, должно быть меньше этого максимума на 0,4-0,5 атм. В реальных условиях работы аппарата, учитывая нестабильность напряжения, потери в уплотнениях, степень износа поршневой группы, это давление может не быть достигнуто. Тогда прессостат не отключит мотор, компрессор будет непрерывно работать, перегреваться и изнашиваться. Определившись со значениями параметров, можно приступать к регулировке. Для этого необходимо:

Снять кожух.
Станут доступны две гайки – побольше и поменьше. Это и есть органы регулировки. На корпусе рядом выгравированы стрелки, показывающие направление вращения для увеличения и для снижения параметра соответственно.
Большая гайка задает значение, при котором отключается электромотор. При вращении по часовой стрелке значение увеличивается, в обратную сторону- снижается. Она обозначена значком Р (Pressure)
Меньшая гайка устанавливает разницу давления включения двигателя по сравнению с значением для отключения. Она обозначается ΔР.

Перед тем, как начать настройку, следует наполнить резервуар не менее чем на 2/3. Последовательность действий следующая:

Отключить агрегат от сети.
Настроить значения Р и ΔР, вращая регулировочные гайки.
Устанавливаемые значения следует контролировать по манометру.

Ряд изготовителей размещают органы настройки снаружи корпуса устройства. Это повышает удобство регулировки, но одновременно повышает риск сбить настройки случайным касанием.
