Схема подключения реле давления. подробный рассказ с иллюстрациями

Особенности конструкции и принцип работы

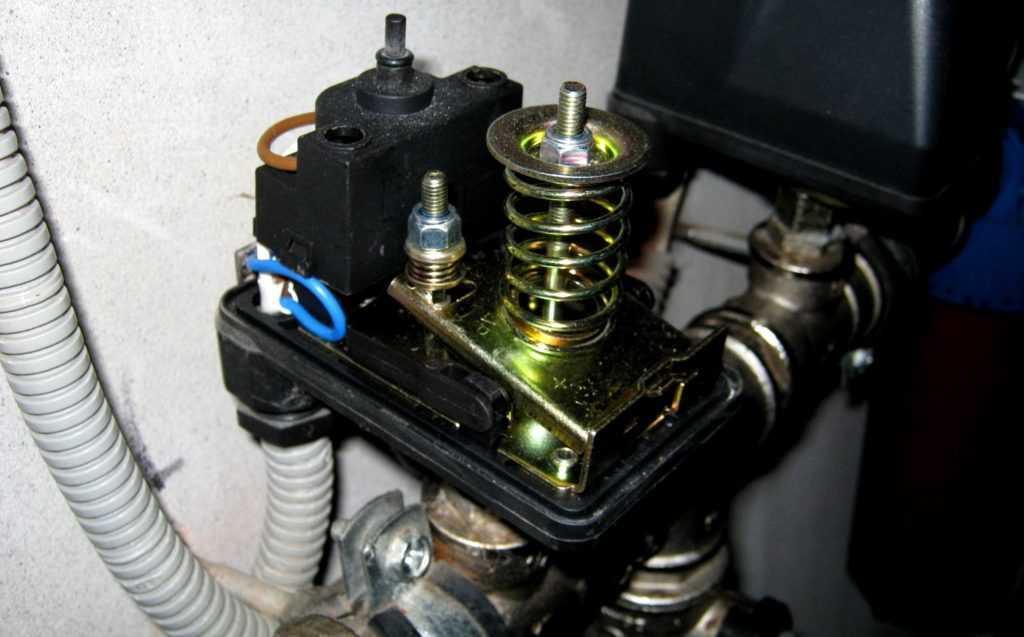

Конструкция реле выполнена в виде компактного блока с пружинами, который посредством гайки позволяет регулировать минимальное и максимальное давление. К пружинам подключена мембрана, которая реагирует на его перепады и замыкает либо размыкает электрическую цепь, что вызывает запуск или остановку насосного оборудования. Принцип работы выглядит так:

  1. Когда давление снижается до установленного минимума, давление пружины на мембрану ослабляется и контакты замыкаются, что приводит к запуску и закачиванию воды в систему.
  2. В случае его повышения до установленного максимума увеличивается сжатие пружины, что приводит к размыканию контактов и остановке работы насоса.

Если реле используется совместно с насосной станцией, то принцип работы выглядит так:

  1. Сначала насосное оборудование набирает воду в гидробак.
  2. По мере наполнения резиновой груши давление воздуха в баке увеличивается. При этом информация подаётся на манометр.
  3. Когда давление в гидроаккумуляторе повышается до установленного на реле верхнего предела, прибор размыкает контакты, что приводит к отключению насосного оборудования и прекращению закачивания воды.
  4. Со временем вода из бака расходуется потребителем, и давление воздуха постепенно понижается. Когда оно достигает установленного на реле минимума, срабатывает реле и замыкает контакт, что приводит к запуску насосного оборудования и набиранию воды в бак.
  5. После этого цикл повторяется.

Благодаря использованию в водопроводной системе реле удаётся поддерживать постоянное давление и необходимый для комфортного водоснабжения напор воды. При этом работа насосного агрегата происходит в автоматическом режиме. Если на реле правильно установить параметры верхнего и нижнего давления, то работа насоса будет выполняться в оптимальном режиме без перегрузок, что в свою очередь позволит продлить срок его службы и защитить от преждевременного износа.

Что необходимо учесть, выполняя регулировку

Собираясь самостоятельно отрегулировать работу реле насосной станции необходимо не упустить некоторые важные моменты:

  1. Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле. Оно, как правило, указано в инструкции или на упаковке и, чаще всего, составляет 5-5,5 бар (атм.). Если вам нужно установить его более высокий уровень в системе вашего дома, то необходимо подобрать реле с большим максимальным давлением.
  2. Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление. Иначе насос, будучи не в состоянии его создать, будет работать не выключаясь, а реле его не отключит, потому что не будет достигнут установленный предел. Обычно напор насоса приводится в метрах водяного столба. Приблизительно 1 м. вод. ст. = 0,1 бар (атм.). Кроме этого, необходимо учесть и гидравлические потери в системе.
  3. При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.

Частые неисправности

Осведомленность об основных неисправностях, которые могут произойти с реле напора воды, помогут избежать длительных остановок и не менее продолжительных ремонтов.

К наиболее частым неисправностям можно отнести:

  • Обрыв питающего провода – требует отыскание места нарушения цепи и последующего устранения.
  • Заклинивание контактов реле – устраняется при проведении ревизии оборудования;
  • Окисление контактов или нагар – также производится путем разборки и чистки прибора;
  • Выход со строя чувствительного элемента реле – потребует либо замены лишь одной мембраны, или всего приспособления.

Правила подбора оборудования

Для автономных систем водоснабжения следует выбирать реле бытового назначения

Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм.
При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы.
Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения

Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему.
Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

Про гидроаккумуляторы у нас есть информация тут

Какие бывают модели и что важно при их выборе

О способах чистки колодца мы рассказали в этом материале.

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

  1. Ослабляют гайку, которая прижимает меньшую пружину.
  2. Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
  3. Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
  4. Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

Схемы подключения прессостата к компрессору

Подключение реле, контролирующего степень сжатия воздуха, можно разделить на 2 части: электрическое подключение реле к агрегату и подсоединение реле к компрессору через соединительные фланцы. В зависимости от того, какой двигатель установлен в компрессоре, на 220 В или на 380 В, существуют разные схемы подключения прессостата. Руководствуюсь этими схемами, при условии наличия определённых знаний в электротехнике, можно подключить данное реле своими руками.

Подключение реле к сети 380 В

Чтобы подключить автоматику к компрессору, работающему от сети 380 В, используют магнитный пускатель. Ниже приведена схема подключения автоматики к трем фазам.

На схеме автоматический выключатель обозначен буквами “АВ”, а магнитный пускатель – “КМ”. Из данной схемы можно понять, что реле настроено на давление включения 3 атм. и отключения – 10 атм.

Подключение прессостата к сети 220 В

К однофазной сети реле подключается по схемам, приведенным далее.

На данных схемах указаны различные модели прессостатов серии РДК, которые можно таким способом подключить к электрической части компрессора.

Совет! Под крышкой прессотата находятся 2 ряда клемм. Обычно возле них есть надпись “Motor” или “Line”, которые, соответственно, обозначают контакты для подключения двигателя и электрической сети.

Подсоединение прессостата к агрегату

Подключить реле давления к компрессору довольно просто.

  1. Накрутите на патрубок ресивера прессостат, использовав его центральное отверстие с резьбой. Для лучшей герметизации резьбы рекомендуется использовать фум-ленту или жидкий герметик. Также реле может подсоединяться к ресиверу через редуктор.
  2. Подсоедините к самому маленькому выходу из реле, если он имеется, разгрузочный клапан.
  3. К остальным выходам из реле можно подключить либо манометр, либо предохранительный клапан сброса. Последний устанавливается в обязательном порядке. Если же манометр не требуется, то свободный выход прессостата необходимо заглушить металлической пробкой.
  4. Далее, к контактам датчика подсоединяются провода от электросети и от двигателя.

После того, как полное подключение прессостата будет завершено, необходимо настроить его на правильную работу.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле — это самый последний, третий этап.

По теме резьбовых соединений есть удачные статьи!

  • Уплотнители резьбовых соединений водопроводных труб — выбираем лучший
  • Используем нить в качестве уплотнителя резьбовых соединений

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать — плохо. Будет течь. Много — не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится — хорошо. Нет — потренируетесь. Предположим обмотали. Начинаем накручивать реле

Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго

Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.

Принцип работы

Реле давления для гидроаккумулятора имеет форму коробки с разными элементами управления, установленными в корпусе. Реле подключается к одному из выходов бака. Механизм имеет небольшие пружины, которые нужно отрегулировать, проворачивая гайки.

Узел содержит в себе следующие детали: пластиковый или металлический корпус, стальной поршень, мембрану, латунные пластины, шпильки с резьбой, колодки под клеммы, муфты для электрических проводов, контактный узел, пружины, платформу на шарнирах.

Принцип работы управляющего оборудования довольно простой. Устройство реагирует на изменение давления внутри накопительного бака. Подвижную платформу приподнимают либо опускают пружины с учетом давления на поршень, соединенный с контактами, подающими сигнал насосу о начале или завершении закачки.

Подключение реле давления к электросети

Подключать реле давления к электросети необходимо после его установки в систему водоснабжения, а перед этим важно выполнить правильную электропроводку. Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Подробнее электрическая схема подключения реле давления и все что с ней связано, рассмотрено нами ЗДЕСЬ.

Итак, как видно из схемы, к реле давления подключается трехжильный питающий кабель однофазной сети (фаза, ноль и заземление), а из реле уже выходит аналогичный кабель к насосу, нагнетающему воду в систему. Встречаются, конечно, и трехфазные приборы и реле давления воды используется соответствующее, но в быту обычно достаточно однофазного.

В водоснабжении частного дома, чаще всего используются именно однофазные поверхностные или погружные насосы, качающие воду из скважины, либо колодца. Электрическая мощность насосов сильно различается в зависимости от требуемой производительности конкретного устройства в конкретных условиях работы.

Обычно, мощность такого бытового насоса не превышает 1,5-2 кВт , соответственно для его подключения требуется кабель с сечением жил 1,5 кв.мм. и защитный автомат линии на 10 Ампер .

Подключать реле давления к электросети обычно принято одним из двух вариантов, каждый из которых имеет свои сильные и слабые стороны:

1. Рядом с местом установки реле давления, на стене, монтируется электрическая розетка, для него. К самому же реле подключается кабель с электрической вилкой на конце.

Это универсальный, чаще всего самый удобный, вариант подключения. Главными недостатками этого способа является необходимость лишних затрат на само устройство розетки, а также возможные проблемы в месте соединения, в условиях соседства с системой водоснабжения дома.

2. Второй вариант самый простой и соответственно самый надежный. В месте установки реле давления, из стены выводится питающий кабель, которым реле и подключается к сети. Таким образом достигается максимальная надежность соединения, т.к. корпус реле давления, как и кабельный ввод в него, обычно герметичны и они надежно защищают место контакта от возможных неблагоприятных воздействий.

К главным же недостаткам такого способа можно отнести повышенные требования к точности выбора места вывода и длины кабеля, а также некоторую возможную сложность в последующем обслуживании. Всегда проще выключить прибор из розетки, чем разбирать и отсоединять провода.

В нашем примере монтажа, выбран второй вариант – кабель, выходящий из стены. Проблема с обслуживанием решена установкой отдельного автоматического выключателя для реле давления в электрическом щите котельной.

Прежде чем подключать к реле питающий кабель, обязательно убедитесь в отсутствии напряжения в месте установки!

Приступаем непосредственно к подключению реле давления к сети, на примере модели Italtecnica TYPE PM/5G .

В первую очередь снимаем защитный пластиковый кожух , для этого необходимо прямой отверткой (шлицевой), открутить крепеж, как показано на изображении ниже

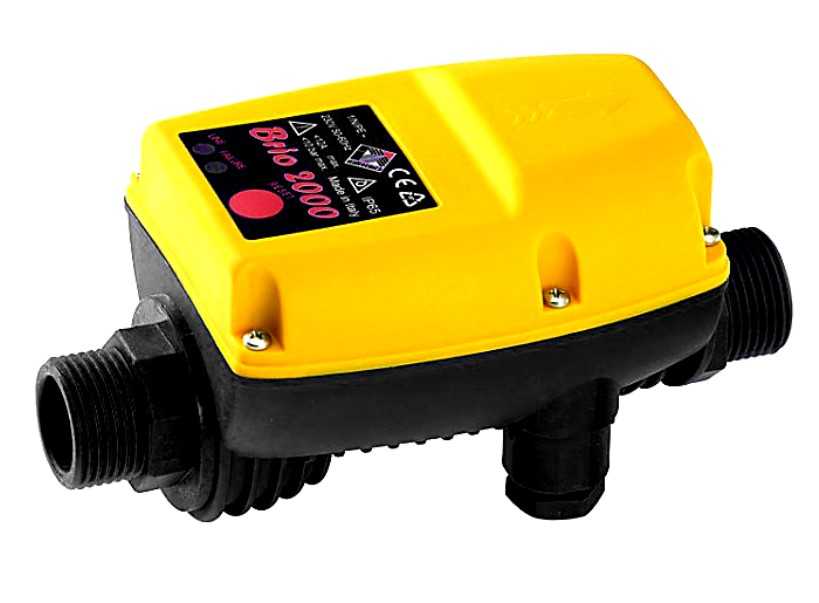

Электронное реле давления: схема монтажа, особенности подключения и регулировки системы
Термореле для насоса отопления
имеет термометры для измерения температуры жидкости. Вам нужно только установить верхний и нижний порог температуры, а реле уже само дальше будет контролировать работу системы.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Схема подключения реле насосной станции и регулирование Электрическая мощность насосов сильно различается в зависимости от требуемой производительности конкретного устройства в конкретных условиях работы. Спрашивайте, я на связи!

Назначение прибора

Некоторые насосные станции не укомплектовываются автоматическими устройствами для контроля и регулировки работы насоса. Однако для работы системы водоснабжения в автономном режиме необходимо, чтобы запуск и остановка насосного оборудования происходили автоматически, ведь осуществление этих действий вручную требует постоянного наблюдения за системой, что не позволит вам заниматься своими делами.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Оптимальный контроль над работой насосной станции обеспечит реле. Этот прибор выполнен в виде блока управления в пластиковом корпусе. Внутри него установлены две пружины, которые регулируют верхний и нижний предел давления в параметрах отключения и включения насоса.

Реле подключается к гидроаккумулятору – накопительному баку с воздухом и водой в резиновой груше. Поскольку резиновая груша с водой находится внутри полости с воздухом, стенки груши выполняют функции мембраны. В рабочем состоянии вода в груше растягивает стенки мембраны и давит на воздух в камере, чем создаёт определённое давление. При расходовании воды объём груши уменьшается, и давление воздуха в камере также снижается. В момент достижения определённого давления, установленного на реле, происходит срабатывание датчика, проводящее к замыканию контактов и запуску насоса.  Набирание воды в ёмкость происходит до тех пор, пока давление не поднимется до установленного на реле максимума. В итоге контакты размыкаются и насос отключается.

Диагностика системы

Сбой в работе насоса — еще не повод для поспешного вывода о неисправном реле давления, и не надо спешить пытаться сразу провести ремонт или регулировать его.

Если нормально работающий насос внезапно засбоил, то необходимо предварительно принять простые меры:

Внимательно осмотреть на герметичность систему водоснабжения.
Провести ревизию и, при необходимости, почистить фильтры.
Обратить внимание на давление в гидроаккумуляторе станции.

Поводами для периодических отключений, а в последующем и полной его остановки могут быть:

  • Воздушная пробка в заборной магистрали и нагнетательном отделе насоса.
  • Обмельчание источника.
  • Поломка либо засорение обратного клапана насоса.
  • Неисправность мембраны гидроаккумулятора.
  • Снижение давления в гидроаккумуляторе.

О завоздушивании системы водоснабжения можно понять по пузырькам и прерыванию водяного потока.Для решения проблемы часто бывает достаточно проверить герметичность соединений и заменить изношенный сальник.

В остальных случаях, требуется чистка фильтров, обслуживание или замена вышедшего из строя оборудования.

Конструкция и принцип работы реле давления

Реле давления ACR РМ/5 представляет собой простую конструкцию состоящую из: основания, двух регулировочных пружин, ниже рассмотрим для чего они и как регулировать, группа контактов и защитная крышка.

Принцип работы реле давления для гидроаккумулятора состоит в следующем, мы выставляем необходимое давление включения и отключения. Когда давление воды в системе уменьшается до давления установленного на реле, в этот момент контакты реле замыкаются и насос включается в работу, тем самым закачивает воду в гидроаккумулятор, давление в системе повышается до уровня, установленного на реле, при котором реле разомкнет контакты и обесточит наш насос.

Популярные производители и цены

Согласно отзывам потребителей, на сегодняшний день большей популярностью пользуется реле датской компании Danfoss, его диапазон давлений составляет 0,2-8 бар. Стоимость такого оборудование около 3000 рублей. Устройство от немецкого производителя Grundfos с аналогичными характеристиками стоит уже 4500 рублей. Итальянское оборудование Italtecnica со стандартными настройками обойдется примерно в 500 рублей.

Отечественные устройства фирмы «Джилекс» практически идентичны итальянским, однако их стоимость около 300 рублей. Таким образом, продукция отечественного производства оказывается значительно меньше по стоимость, да и по своим характеристикам она практически не уступает западным моделям.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину. Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Важно!
Есть специальная статья, которая посвящена именно регулировке реле давления! Обязательно почитайте! Там все разжевано!

Обязательно прочитайте статью о том, как я разбирал реле давления и разбирался в принципе его работы. Там куча важных сведений, которые сильно коррелируют с содержанием этой статьи.

ВСЕ! Работа закончена! Все довольны!

Спасибо за внимание!Дмитрий Белкин

Важные материалы по теме

  • Схема реле давления
  • Автоматическая насосная станция на основе центробежного всасывающего насоса

Статья создана 22.05.2012

Статья отредактирована 27.06.2014

Установка своими руками

Реле давления, по мнению покупателей, лучше всего устанавливать непосредственно у отвода (на гидроаккумулятор). На этом участке наблюдается существенное нивелирование турбулентности потоков и скачков давления в процессе нормального функционирования насоса и при его запуске. Также среди распространенных ошибок при выборе устройства отмечается отсутствие должного внимания к рекомендациям самого производителя, касательно эксплуатационных качеств фирменного оборудования.

Основные ограничения связаны с микроклиматом. Большинство популярных моделей нормально функционируют при температуре +4° и выше, а также влажности в 65% и менее. Подобное оборудование необходимо монтировать в хорошо отапливаемых помещениях. Перед монтажом датчиков управления насосным оборудованием самостоятельно следует установить такие элементы (большинство из них монтируются еще на этапе строительства):

  • канализационный слив;
  • клапан обратного типа;
  • фильтр, отвечающий за тонкую очистку воды;
  • вентиль входного вида;
  • трубопроводы;
  • насос;
  • фильтр грубой очистки.

Новинки в области реле, оснащаются специальными штуцерами, которые облегчают процесс подключения конструкции к другим элементам системы. Некоторые бюджетные модели могут быть установлены в блоке с насосом. Агрегаты, которые имеют соответствующую защиту от воды, могут монтироваться в колодце, кессоне или с насосом. Описание и комплектация будут зависеть от выбранной модели.

На что следует обратить внимание при покупке продукта в интернет-магазине

  1. Перед началом установки агрегата необходимо заказать онлайн качественный манометр, без которого сложно будет отслеживать работу изделия. Монтаж осуществляется на трубопроводе. Это поможет осуществлять контроль за коэффициентом давления внутри системы. Не стоит пренебрегать подобным, ведь внешние признаки иногда могут быть неверными.
  2. Предпочтение следует отдать рейтингу качественных производителей. Подделки негативно сказываются на работе системы, что может привести к появлению аварийной ситуации и поломке отдельных элементов.
  1. Бытовые комплекты лучше показали себя в условиях регулярного использования. При этом максимальный коэффициент не должен превышать отметки в 4 атм. Диапазон рабочего – 1,4-2,8 атм, под сантехнику.

Сколько стоит комплект

При выборе качественного электротехнического оборудования, необходимо ориентироваться одновременно по нескольким критериям. Немаловажным аспектом принято считать стоимость. В строительных маркетах предлагаемая продукция обойдется современному покупателю в 5-150$, в зависимости от наименования бренда и базовых характеристик. Перед походом в магазин, не лишним будет посмотреть, какие бывают виды реле, и ознакомиться с их предназначением.

Функции прибора

В частных домах без водопровода вопрос того, как обеспечить себя водой можно решить двумя способами:

  1. Установка бассейна/емкости, который потребуется наполнять привозной водой.
  2. Пробурить скважину до водоносного горизонта.

При втором варианте подача воды в дом будет осуществляться при помощи насоса требуемой мощности. Но дело в том, что величина давления воды при работе слишком высота, чтобы подключить насос к внутренней водопроводной сети напрямую. По этой причине в доме обязательно должна быть установлена емкость с гидроаккумулятором, а требуемое давления для подачи будет поддерживать реле. Это устройство дает возможность автоматизировать процесс подачи воды в автономных системах снабжения водой.

Подключение скважинного насоса без вспомогательного оборудования

Способ подсоединения устройства без дополнительного оборудования допускает его краткосрочную работу под строгим контролем пользователя. Такая схема подключения скважинного насоса объясняет сам принцип запуска агрегата и не может служить эталоном для постоянного применения.

  1. Перед сборкой конструкции необходимо проверить работу электродвигателя. Для этого на 10 секунд подсоединить его к сети и убедиться в отсутствии посторонних звуков.
  2. Низ обсадной трубы оборудовать фильтром грубой очистки.
  3. Через проушины в корпусе с помощью стального троса присоединить механизм к фланцу оголовка.
  4. На всасывающий трубопровод с расстоянием 1-7 м от насоса установить обратный клапан.
  5. Подсоединить питающий кабель.
  6. Аккуратно, без рывков опустить устройство в скважину до касания с грунтом. Затем плавно поднять на высоту 1 м от дна выработки и зафиксировать.
  7. Включить прибор в штепсельную розетку, соединенную с шиной заземления дома.

Выбор места установки
При расчете системы водоснабжения следует учитывать не только давление воды, но и давление воздуха. Который всегда имеется в гидробаках и в трубах. Давление воздуха должно быть измерено еще до того, как в систему будет залита вода. Это можно сделать, используя автомобильный насос с манометром.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Конструкция и принцип работы При эксплуатации системы следует помнить, что воздух в ней будет всегда, поэтому следует время от времени контролировать его параметры. Спрашивайте, я на связи!

Где установить?

Чтобы прибор правильно функционировал, подключение реле давления к насосному оборудованию должно выполняться так, чтобы можно было избежать его скачков и турбулентности. Именно поэтому лучшее место находится поблизости с гидроаккумулятором.

Перед началом монтажа датчика стоит изучить инструкции производителя относительно условий эксплуатации. Всё дело в том, что некоторые изделия разрешено использовать только в помещениях с отоплением.

При подключении агрегата к погружному насосу для подачи воды в дом перед реле монтируется следующее оборудование:

  • скважинный насос;
  • подающий трубопровод;
  • обратный клапан;
  • запорная арматура;
  • дренаж в канализационную систему;
  • фильтрующее устройство грубой очистки воды.

Если для обустройства системы автономного водоснабжения используется насосная станция с поверхностным насосным оборудованием, то монтаж датчика для насоса происходит ещё проще. В этом случае выполняется блочная установка, то есть реле монтируется в комплексе с насосным изделием. Такой насос укомплектован специальным штуцером для присоединения датчика. Кроме этого, в таких моделях обычно используется встроенный обратный клапан и фильтр грубой очистки воды.

Иногда подключить реле можно прямо к погружному насосу, если гидробак находится в кессоне рядом со скважиной или непосредственно в колодце. В этом случае используется датчик во влагозащищённом корпусе, который можно использовать в условиях полного погружения под воду.

Электрическая автоматика системы водоснабжения и само реле могут подключаться разными способами, но обычно используется одна из двух распространённых схем. В любом случае необходимо точно следовать последовательности монтажа и сначала подключать датчик к системе водоснабжения и только после этого можно соединять его с электрической сетью.

Первый способ самый простой. Он подразумевает установку реле на магистральном трубопроводе

При этом важно соблюдать рекомендации и правила монтажа из сопроводительной документации к изделию. Установка производится с использованием тройника, который соединяется с переходящим штуцером

Вместо штуцера можно использовать отводной шланг.

Второй способ реализуется с использованием специального штуцера с пятью выходами. К нему присоединяют следующее оборудование:

  • подающий трубопровод, идущий от источника воды;
  • датчик;
  • прибор для измерения давления (манометр);
  • трубы для подачи воды в дом;
  • гидробак.

После установки датчика на штуцер, изделие соединяется с насосным оборудованием и подключается к сети электропитания.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Чтобы проверить, чистое ли отверстие, необходимо произвести демонтаж прибора для осмотра, а при обнаружении засорения выполнить чистку.

Качество водопроводной воды не идеально, поэтому часто проблема решается обыкновенной чисткой входного отверстия от ржавчины и минеральных отложений.

Даже у приборов с высокой степенью защиты от влаги могут происходить сбои из-за того, что окислились или подгорели контакты проводов.

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Подключение

Рассмотрим, как подключить реле давления (электросхемы см. ниже). У данных блоков для подключения воды предусмотрен нестандартный вход. У реле бытового типа, как правило, вход четырехдюймовый, профессиональные же устройства могут снабжаться входом большего размера. По этой причине в первую очередь желательно позаботиться о переходнике.

До определенного времени при изготовлении насосного оборудования использовалась стандартная деталь, называемая в народе «елочка». Данный переходник представляет собой латунный кусок трубопровода размером 100-120 мм и диаметром 25 мм. Один его конец подключается к входному патрубку насоса. Выходами у переходника служат отводы для подключения водной магистрали, реле давления и другого оборудования.

В настоящее время все выглядит несколько сложнее. У современных насосных агрегатов реле вкручивается непосредственно в оборудование, либо в места, которые на первый взгляд меньше всего подходят для этого.

В первую очередь насос подключается к источнику воды, после – к электропитанию. Регулировка и настройка – это уже завершающий, третий этап работы.

Устройство и принцип работы реле давления

Устройство реле давления насосной станции не отличается сложностью. В конструкцию реле входят следующие элементы.

Корпус (см рисунок ниже).

  1. Фланец для подсоединения модуля к системе.
  2. Гайка, предназначенная для регулировки отключения аппарата.
  3. Гайка, регулирующая силу сжатия в баке, при которой агрегат будет включаться.
  4. Клеммы, к которым подключаются провода, идущие от насоса.
  5. Место для подключения проводов от электросети.
  6. Клеммы заземления.
  7. Муфты для закрепления электрических кабелей.

Снизу реле имеется металлическая крышка. Если ее открыть, то можно увидеть мембрану и поршень.

Принцип работы реле давления следующий. При увеличении силы сжатия в камере гидробака, предназначенной для воздуха, мембрана реле выгибается и воздействует на поршень. Он приходит в движение и задействует контактную группу реле. Контактная группа, имеющая 2 шарнира, в зависимости от положения поршня либо замыкает, либо размыкает контакты, через которые происходит электропитания насоса. В итоге, при замыкании контактов происходит запуск оборудования, а при их размыкании — остановка агрегата.
