Монтаж
Монтировать наружный блок в частном доме можно у калитки или рядом, расположенном опорном столбе. Устанавливать устройство в калитку не практично, постоянно подвижные двери могут быстро оборвать кабеля:
- Для блока нужно создать нишу, замуровать в нее установочную коробку, прикрепить к ней блок, но сначала проложить кабеля.
- Установить камеру наблюдения и электронный замок немного сложнее. В нишу нужно приспособить лишние провода. Видеокамера подключается к блоку внутри домофона.
- Монтировать блок внутри еще легче. Не нужно встраивать скрытые установки. Подберите место внутри помещения, подвесьте на гвоздики устройство, дополнительно можно приспособить аккумулятор, если в этом есть необходимость. Тонкого кабеля в 12 В. при монтаже блока внутри будет достаточно.
Описание процесса установки:
- Определитесь с высотой размещения устройства, по росту оно должно быть удобным и доступным для всех жильцов подъезда, в частности детей.
- Отмерьте расстояние от пола, в промежутке должно быть 20 – 25 см.
- С помощью маркера начертите линию по горизонтали, по вертикали очертите прямоугольник по размерам на пару см. больше внутренних размеров двери.
- Проверьте ровность разметок с помощью уровня.
- Очертите прямоугольник по периметру, нужно будет выдолбить внешний ярус выемки.
- Проследите, чтобы электропроводка находилась рядом с нишей устройства вставляемого, чтобы внешнюю его панель можно было соединить с кабелем.
- Посмотрите, из какого материала сделаны стены дома. При кирпичной кладке проблем не возникнет, другой материал, либо тонкая стена при выдалбливании может лопнуть, дать трещины.
- Выдолбите прямоугольник внутри при помощи перфоратора, глубина в полкирпича будет достаточной.
- Вырубите ярус с внешней стороны по периметру примерно на 12 – 14 мм.
- Для проводки примените метод штробления, сделав канал.
- Подведите полученный канал к нише внутри, с задней части выдолбите небольшой квадратик для розетки.
- Прорубите канал для электропроводки, без проблем это делается электрическим штроборезом.
- Заведите в нишу для розетки электропитание, заизолируйте оголенные провода.
- Смонтируйте для розетки коробку, которую далее нужно будет заштукатурить.
- Выведите концы кабелей наружу, каналы замажьте.
- После подсыхания можно пройтись шпаклевкой, оставив при этом неровности на верхнем ярусе.
- После высыхания шпаклевки загрунтуйте всю поверхность изнутри, покрасьте ее в два слоя.
- Установите розетку после высыхания краски, подключите к проводке, не трогайте выведенные из стены кабеля.
- Вырежьте из гипсокартона фрагмент по размерам, как внешний ярус ниши. Посадите его на клей, предварительно прикрутив к нише пару кусков алюминиевых профилей.
- Смонтируйте профили по вертикали, сохранив расстояние между ними с ширину ладони.
- Хорошо промажьте клеем ярус ниши с внешней стороны, приложите лист штукатурки, плотно прижмите.
- На уровне центра профилей по вертикали сделайте пропилы, предварительно разметив их оси, доведите надрезы до краев ниши вверху и внизу, вдоль соедините разрезы, должен получиться люк.
- Прикрутите фиксатор домофона к отдельному фрагменту, по центру крепежной рамки пропилите небольшое отверстие для кабеля.
- Посадите с помощью шурупов на профили люк, также закрепите щит.
- Наклеенный на нишу щит можно зашпаклевать.
- Для внешней отделки открутите фиксатор устройства.
- Зашлифуйте поверхность после ее высыхания, поставьте на место крепление, открутите люк, после чего его можно установить на прежнее место.
- Проведите пробную установку домофона, навесьте его на крепление, проверьте его позиционирование по горизонтам.
- Снимите домофон, оклейте место обоями, либо проведите отделку на свое усмотрение.
- Вскройте прорези вокруг люка для установки фиксатора.

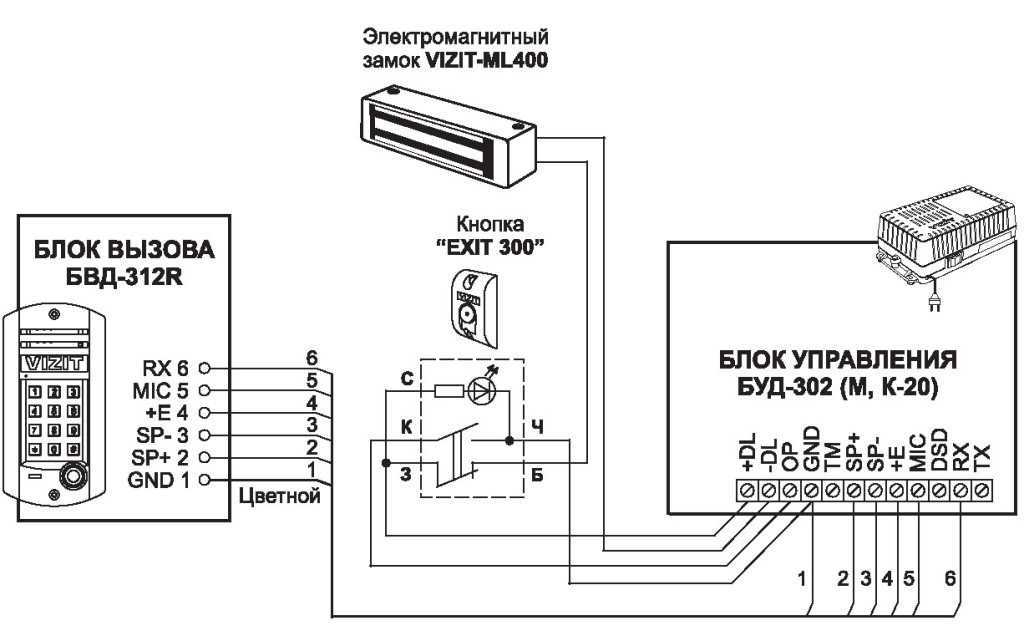

Принципиальная схема подключения домофона в многоквартирном доме для домофона VIZIT-ML-400

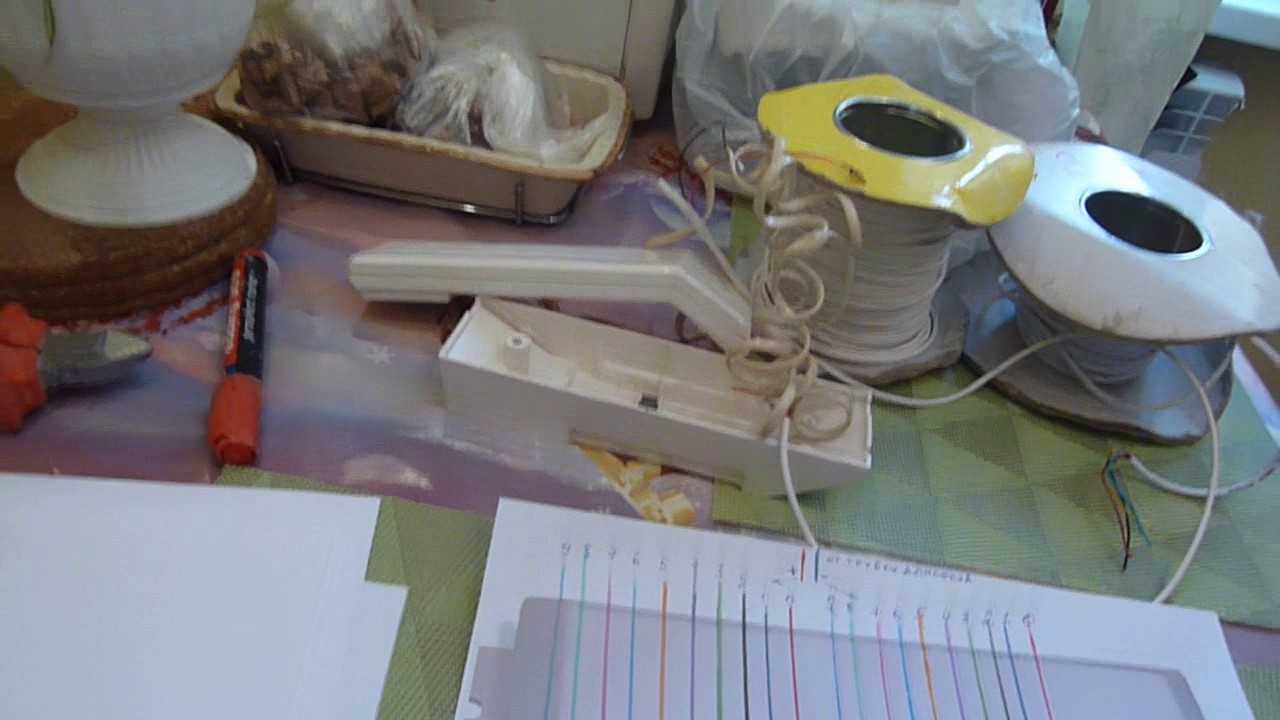

Прокладывание кабеля для установки домофона
Перед тем как установить домофон, нужно проложить кабель. Пожалуй, это самый трудный этап из тех, которые предполагает сборка и эксплуатация данного приспособления. Для его осуществления нам понадобится «витая пара», которую мы должны соединить с кабелем, идущим от расположенного снаружи устройства.
Найти данный кабель несложно, достаточно просто открыть щиток на лестничной площадке. После этого необходимо проделать с помощью дрели необходимые каналы, по которым и будет следовать кабель к двери с домофоном, то есть в вашу квартиру. Затем скройте следы своей работы, зашпаклевав каналы.
https://youtube.com/watch?v=FjoW7j6B3po
Иногда трудоемкий процесс можно упростить, если применить способы без штробления. Например, можно самому попробовать положить кабель в специальные каналы, сделанные из пластика, или через гофру. Но опять же все зависит от конкретных условий. Вариант с пластиковыми каналами подходит только для тех случаев, когда устройство собираются монтировать недалеко от двери. Гофру, к сожалению, не всегда можно применить – только провода, идущие по парадному входу, прокладывают таким образом. Именно поэтому установка домофона требует обращения к руководству по эксплуатации устройства: инструкция поможет понять, какой способ подходит лучше. В любом случае, прокладывая кабель, нужно стремиться не совершать типичные ошибки людей, устанавливающих домофоны: все делается крайне аккуратно, избегая различных провисаний и заломов. Кроме того, следует не пересекаться на пути с тем, что потенциально может ухудшить звук домашнего устройства – силовыми линиями.
Иногда установка домофонов сопровождается размещением электрических замков (по желанию пользователя). Если в планах числится что-то подобное, то будет необходимо провести еще один кабель, который может проходить к двери от домофона или вызывного устройства. Это зависит от применяемой схемы. На данном этапе необходимо заранее подвести к месту установки кабель с напряжением в 220 В.
Этапы монтажа и схемы подключения
Предположим, вы решили самостоятельно заняться установкой домофона
Не важно, что послужило этому причиной, – завышенные расценки монтажников или несогласие со сметой расходов в целом. Весь процесс, для простоты реализации, разбивается на отдельные этапы
К ним относятся:
- Коммутация с наружной вызывной панелью. Начать лучше от квартиры, постепенно двигаясь к распределительному щиту на площадке. Кабель укладывается в специальном рукаве – пластиковом или металлическом. Задача заключается в подведении провода к коммутационному модулю или непосредственно к наружному блоку, расположенному у входа в подъезд.
- Монтаж трубки. Заранее определяют место установки, так, чтобы хозяевам было комфортно пользоваться (сбоку от входной двери в квартиру). Держатель крепится к стене, дверному косяку саморезами или дюбелями быстрого монтажа.
- Непосредственно подключение. Открыв панель трубки, можно обнаружить электрические контакты (зажимные клеммы). Если их 2, то предусмотрена установка одного терминала, 4 контакта говорят о возможности монтажа дополнительной трубки.
Данный способ описывает «длинный» путь, предусматривающий управление электрозамком на входной двери в подъезд. Но существует и упрощенный. Для его реализации вызывной модуль устанавливается на площадке, а внутренний блок используется для видео (аудио) связи с посетителем.
Кнопка выхода и вызывной панели
Вызывная панель – это специальный клавиатурный блок с датчиком для магнитного ключа. Может оборудоваться дисплеем, упрощающим набор кода вызываемого абонента. Монтируется снаружи подъезда, должна сохранять работоспособность в условиях пониженной температуры, осадков.
Тип монтажа – потайной, панель утапливается в поверхность. Для этого потребуется поработать электроинструментом, создавая необходимое углубление. Кнопка выхода, напротив, находится внутри квартиры. Часто размещается на панели держателя трубки (самой трубке). Посылает сигнал на запорное устройство (электромеханический замок) для открытия двери.
Блок коммутации и питания
Данное устройство обеспечивает все модули энергией, трансформируя ее из получаемых в бытовой сети 220 Вольт в требуемые для функционирования устройства. Обычно это 12 Вольт. А от того, какое напряжение в домофоне, насколько этот параметр стабилен, зависит работоспособность системы.
Коммутационный блок сводит сигналы от разрозненных трубок, обеспечивает их связь с вызывной панелью и электрозамком.
Часто размещается на площадке, в специальном щитке. При его установке соблюдаются требования электробезопасности.
Электромагнитный замок
Один из узлов системы, обеспечивающий безопасность жильцов. В нормальном состоянии ток подается на катушку, препятствуя открытию двери. По сигналу с вызывной панели (после воздействия магнитного ключа) или по команде из квартиры замок обесточивается, отпуская пластину двери.
Схема подключения магнитного замка домофона предусматривает прокладку питающего кабеля к распределительному щитку (сетевому адаптеру). По типу замки могут быть накладными или врезными, это влияет на объем работ по установке. Основное условие – точность и аккуратность. Полностью смонтированный замок должен обеспечивать притягивание ригеля, а после подачи управляющего сигнала – четкое срабатывание, открытие двери.
Трубка
Относится к стандартному оборудованию, имеет унифицированную конструкцию. Внешне напоминает проводной телефон упрощенной конструкции, с микрофоном, динамиком, но без наборной панели. Монтаж трубки сводится к выбору места размещения. Еще он должен обеспечивать надежную фиксацию в нерабочем положении, удобство пользования.
Кабели
Поскольку работа домофона связана с электричеством, для его подключения используются кабели. Это может быть комплектная или отдельно приобретенная продукция. Для электрозамков нужен силовой кабель сечением не менее 2х0,75 квадратных миллиметра. Например, ШВВП. Для коммутации используются кабели «витая пара», слаботочные. Рекомендации можно найти в руководстве по эксплуатации домофона.
Подключение
При подключении домофона, трубок соблюдается полярность. Если проигнорировать данное условие, то, как минимум, устройство будет работать нечетко, с помехами. А то и откажет. Для правильной коммутации руководствуются схемой, используют тестер. Все зажимные, клеммные контакты окончательно затягивают.
Пусконаладочные работы
После завершения монтажа остается отрегулировать срабатывание замка (выставить зазоры), добиться четкой реакции на нажатие управляющей кнопки из квартиры.
Если не проходит вызов в вашу квартиру
Скорее всего, это сделала так называемая «домофонная мафия», чтобы заставить вас платить за навязанную ранее услугу. Делают они это прямо не заходя в подъезд, изменяя настройки домофона с помощью мастер-ключа.
Но это, к счастью, легко поправимо.
Итак, чтобы подключить отключенный домофон Vizit, действуем следующим образом.
Вот и все!
Убеждаемся, что домофон удалось разблокировать (вызов в квартиру работает), и возвращаем перемычку на плате БУД на место. А то домофонщики пропалят ваши манипуляции и придумают какую-нибудь другую каверзу.
Еще раз, без лишних комментариев. Для включения вызова набираем:
#999 1 8 00# 1 *
Вместо 00 нужно подставить номер своей квартиры. Потом вернуть перемычку в режим «WORK», закрыть крышку и тихо уйти.
Что делать, если не работает ключ
Это опять же проделки «домофонной мафии». Они просто стирают из домофона информацию о ваших ключах и все.
Проблему можно решить двумя способами:
- попросить у соседей один из ключей и пойти сделать пару-тройку копий для себя и членов своей семьи. По городу полным-полно умельцев, оказывающих такую услугу. Преимущество данного метода в том, что вас уже больше никогда не отключат;
- снова записать все ваши ключи в память домофона. Для этого опять потребуется доступ к блоку управления (БУД), чтобы переключить его в режим программирования (как это делается, читаем чуть выше).
Независимо от того, какой способ вы выбираете, действуем следующим образом.
Вскрываем БУД, ставим перемычку в положение PRG, идем вниз и переводим домофон в режим сервисных установок:
#999
(дважды прозвучит сигнал)
1
(одиночный писк)
3
(снова писк)
НОМЕРКВАРТИРЫ#
После того, как введен номер квартиры и решетка (если номер 3-значный, то решетку нажимать не надо), должен прозвучать одиночный сигнал. Это означает, что все ОК, память свободна и готова к записи ключа. Если же вы услышите четыре сигнала подряд, и на индикаторе загорится слово «FULL»
— значит, записать ключи не получится, придется сначала очистить память.
После одиночного звукового сигнала прикладываем ваш ключ к считывателю. Вы должны услышать двойной писк и на индикаторе увидеть надпись «YES»
. Значит, ваш ключ успешно записался в память. Прикладываем следующий ключ, потом — следующий и т.д.
Когда ключи закончатся, обязательно нажать звездочку * (это чтобы все настройки сохранились). И также обязательно вернуть перемычку обратно, чтобы скрыть следы вмешательства.
Точно также можно добавить еще один ключ. Допустим, вы хотите, чтобы ваш друг мог беспрепятственно заходить в подъезд, используя ключ от своего дофомона Визит. В таком случае можно просто войти в режим записи ключей, как описано выше, и добавить его ключ. Все ранее записанные ключи сохранятся (т.е. записывать каждый раз все ключи с самого начала не нужно).
P.S.
Мне одному кажется странным, что весь наш дом должен платить кому-то за какое-то мифическое обслуживание? Я, например, вообще ни разу не видел, чтобы кто-то проводил какие-то работы с нашим домофоном (ну там, смазывал чего-нибудь, регулировал, красил).
А самое странное, что какая-то шаражкина контора считает себя вправе препятствовать людям попадать к себе домой. Еще мне непонятно, на каком таком основании они вообще вмешиваются в работу домофона? Он принадлежит жильцам нашего подъезда, мы его покупали за свои деньги, так что не надо в него пальцы сувать.
Сегодня практически во всех многоэтажных домах установлен домофон. Это устройство облегчает быт, позволяя открыть дверь в подъезде, не выходя из своей квартиры. Для этого специальные службы устанавливают коммуникации и приборы для управления. В силу определенных причин эта техника может выйти из строя.
Можно связаться со службой, которая предоставляет соответствующую услугу. В некоторых случаях можно постараться устранить неисправность самостоятельно. В этом случае потребуется разобраться, почему не работает домофон.
Зная причину, можно будет ее устранить.
Как открыть двери различных фирм
О существовании кода для разблокировки двери без ключа от домофона формально знают только компании-производители и установщики. Но на практике способом разблокирования различных систем может воспользоваться каждый.
Как вскрыть метаком
Для того чтобы открыть дверь с домофоном от Metakom, используйте код (любой на выбор):
- Вызов (В) -> номер начальной квартиры в подъезде -> В-> 5702 после того, как на дисплее появится «COD».
- 1234 -> В -> ввести 6 -> В, затем ввести код 4568.
- Набор цифр 65535 -> В -> 1234 -> снова В -> 8.
Метаком МК-20 М/Т:
- В -> 27 -> В -> 5702.
- В -> 1 -> В -> 4526.

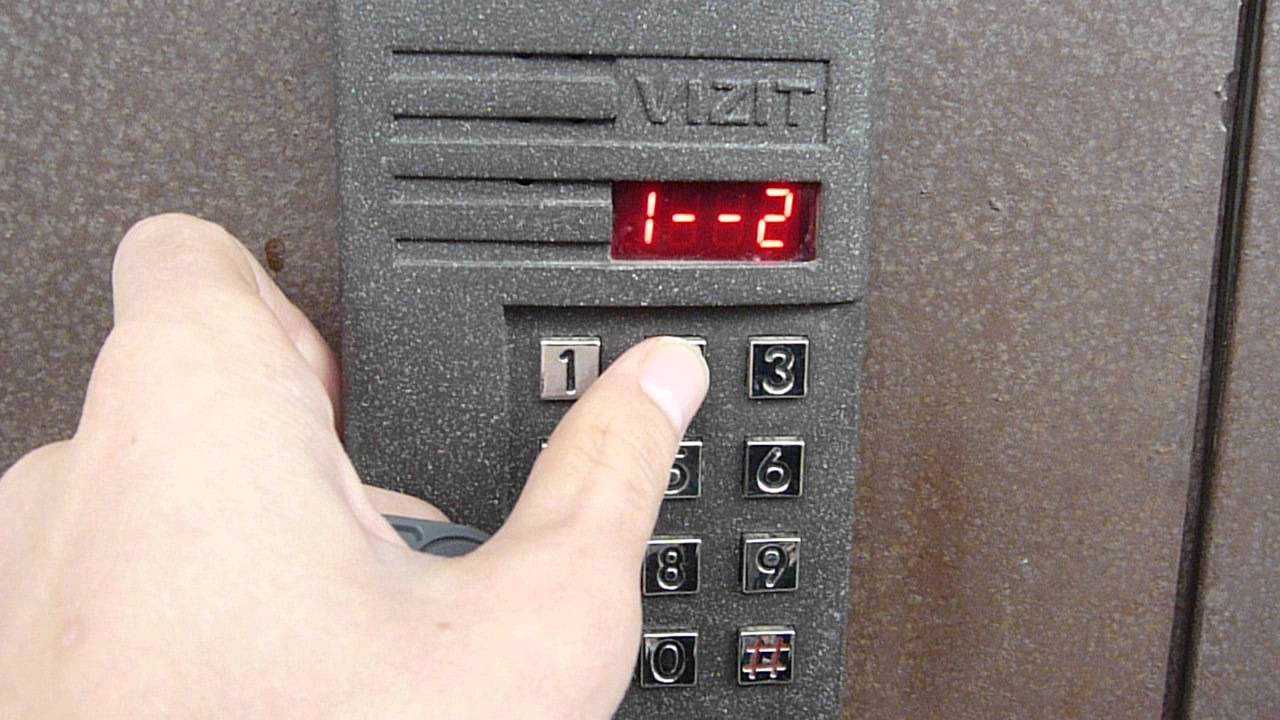

Vizit
Метод разблокировки этого устройства сложнее остальных. Здесь может подойти одна из следующих комбинаций:
- *#4230;
- 67#890;
- 12#345;
- *#3423.
Если разблокировки двери не последовало, то зайдите в сервисное меню устройства:
#999 -> раздастся 2 звуковых сигнала -> введите код (любой из перечисленных): 1234, 0000, 12345, 3535, 6767 или 9999.
фото
Если все введено правильно, вы услышите 1 звуковой сигнал, в противном случае — 2. Теперь откройте дверь: 2 -> (пауза) -> # -> (пауза) -> 3535. Подтвердите все изменения, нажав #, или выйдите из меню через *.
Eltis
Разблокировать домофон Элтис без ключа можно при помощи двух вариантов:
- Кнопка вызова (В) и ввод кода 7273.
- В -> 2323.
Если результата нет в обоих случаях, значит, компания изобрела личные схемы для защиты системы.
Cyfral
Способ вывести из строя домофон фирмы Цифрал зависит от того, есть ли в здании номера квартир или офисов с целой сотней (103, 200, 307…)
Если в подъезде есть квартира с таким номером, то потребуется ввести следующую комбинацию: вызов (кнопка В) -> число, соответствующее номеру последней квартиры в подъезде -> В -> 2323 или 7272 или 7273.
Если нет, то введите любой из трех кодов:
- 07054.
- вызов -> 41.
- В -> 1410.
Домофоны Cyfral CCD-204M
Здесь потребуется следующая комбинация: 0000 -> вызов -> появится надпись «cod» -> 123456 и вызов или 456999 и вызов. Ожидайте 3-5 секунд, появится надпись «f0». Теперь откройте дверь с помощью набора цифр 601.
T Guard
Попасть в подъезд с этим домофоном просто. Здесь есть свои комбинации цифр: клавиша вызова (В) -> 00000 -> В двукратно (попробуйте нажать быстро).
Factorial
Домофон марки Факториал, как утверждает производитель, почти невозможно разблокировать, так как код обновляется при каждой установке. Однако рекомендуется попробовать следующую комбинацию: удержать клавишу «5», 3-5 секунд -> набрать 180180 -> вызов -> 4 -> нажмите на кнопку с надписью вызов.
Rainmann
Путь для разблокировки домофона Райнманн такой: клавиша с изображением ключа -> 987654 -> раздастся писк (дважды) -> 123456 -> на экране должна появится надпись «Р».
Теперь можно перейти к управлению устройством, где клавиша 8 помогает открыть дверь, 6 — отключить устройство, 4 — заблокировать вход.
Замок домофона Барьер
Такая модель вряд ли встретится в новостройках, но может стоять в некоторых старых подъездах. Домофон фирмы Барьер можно открыть при помощи неизменного кода: 1013.
Способы подключения многоквартирных подъездных домофонов
Установив домофон в подъезд, жильцы коллективным решением ликвидируют множество проблем. В том числе и по ограничению доступа нежелательных гостей. Определенная квалификация и знание электрической схемы домофона позволят осуществить установку даже непрофессиональным монтажникам.
Многоквартирные конструкции подразделяются на 2 разновидности:
- Цифровая.
- Координатная.
Оба типа схожи по принципу работы и комплектности, но отличаются способами коммутации внутреннего телефона (трубки) в квартире. Наиболее распространенные марки оборудования – Metakom, Eltis, Cifral, Vizit, Commax, Laskomex.
Цифровая система
Установка цифровой домофонной сети, согласно смете, обойдется дороже, чем координатной. Дело здесь не только в более сложной схеме подключения, но и в оборудовании. А для многоквартирного дома его понадобится немало, учитывая разветвленную коммутацию, поэтажную разводку. Вот и думайте, что предпочтительнее для установки домофона. А заодно согласуйте принятое решение с другими жильцами.
Число обслуживаемых абонентов ограничено: до 255 человек. К главной магистрали, пересекающей подъезд по вертикали, подводятся провода от отдельных абонентских трубок. Схема подключения – параллельная.
Координатная система
Данный способ отличается некоторой внешней сложностью: многожильным кабелем отдельно подключаются десятки и единицы, образующие номер квартиры. Некоторые трудности монтажа компенсируются независимой, надежной работой домофона у каждого абонента. Поломка отдельных трубок не влияет на функционирование всей сети.
Как подключить трубку домофона самому ( теория) часть1
Единственная тонкость – тщательное следование полярности при подключении внутриквартирных магистралей. Допускается использовать терминалы (трубки) нескольких производителей, они могут быть не одинаковыми.
Секретные коды для открытия домофонных дверей
Vizit
Одними из популярных являются домофоны Vizit. Открыть их можно с помощью следующих комбинаций: *#423, *#4230, 12#345, 67#890. Если кнопок * и # на панели управления нет, вместо них следует С вместо * и К вместо #.
Если эти способы не помогли, можно попробовать попасть в сервисное меню.
Сначала следует набрать 9999. Если все верно, прозвучит короткий двойной сигнал. После этого можно набирать код по умолчанию. Это 1234. Если все правильно, прозвучит короткий сигнал, иначе гудок будет двойной. Тогда можно попробовать ввести другие коды — 6767, 9999, 12345, 0000, 3535, 11639.
Если все получилось и в сервисное меню получилось зайти, можно выполнить следующие операции:
- открыть дверь: 2пауза#пауза3535
- внести свой ключ: нажать 3, затем приложить свой ключ к считывателю и подождать звуковой сигнал.
- можно удалить из памяти все ключи, нажав кнопку 4
Чтобы подтвердить внесенные изменения, следует нажать кнопку 4. Выход из меню через кнопку *
Cyfral
Одними из популярных являются также домофоны Cyfral. Чтобы открыть их, можно попробовать несколько способов.
- Если в подъезде есть квартиры с номерами, кратными 100, следует вводить следующий код: вызов/номер квартиры, кратный 100/вызов/2323 или 7272 или 7273
- Если в названии модели есть буква «М», можно попробовать такие коды: вызов41, вызов 1410 или же 07054.
Если модель домофона CCD-2094.1 М, открывать его нужно другим методом. Следует набрать «вызов0000». Откроется либо сразу дверь, либо сервисное меню. В последнем случае на дисплее появится надпись ON. Нужно нажать кнопку 2, после чего откроется дверь. Если появится надпись OFF, это будет означать, что установкой домофона занимался опытный специалист, отключивший возможность быстрого входа и изменивший коды.
Метаком
Открыть двери, защищенные Метакомом, можно также несколькими способами.
- вызов-номер первой квартиры в подъезде-вызов. На дисплее появляется надпись COD. Теперь нужно набрать 5702.
- 1234вызов6вызов4568.
- 65535вызов1234вызов8.
Метаком МК-20 М/Т открывается немного иначе. Можно попробовать комбинацию вызов27вызов5702 или же вызов1вызов4526
Eltis
Домофоны компании Eltis считаются одними из менее надежных, но все же их тоже открыть без ключа весьма непросто. Для этого следует попробовать следующие коды:
- вызов-1234-2-1-3-3-123
- вызов100вызов7273
- вызов100вызов7272
- вызов100вызов2323
Если с цифрой 100 ничего не получилось, вместо нее набирается 200, затем 300 и т.д. Если результата нет, это означает, что заводские настройки были изменены при установке. В этом случае следует нажать кнопку вызова и подождать. Секунд через двадцать на дисплее появится число из пяти знаков. Следует его запомнить и ввести по изложенному выше принципу.
Если результата нет и теперь, следует нажать и удерживать несколько секунд любую кнопку. На дисплее высветится надпись Code. Теперь необходимо ввести стандартный пароль 1234. Должна появиться надпись Func. После этого требуется нажать 1 и установить новый код. Цифра 2 сохранит его.
Еще один способ — попробовать ввести коды от Cyfral.
Keyman
Один из сложнейших домофонов для нарушителей закона.
Известны лишь два кода для открытия защищенных им дверей, но с их помощью можно открыть лишь один из пяти замков.
- К-100-789-дождаться звукового сигнала-123456-8
- К-170862-дождаться звукового сигнала-0
Перечисленные выше способы можно использовать для открытия дверей, защищенных домофонами самых популярных марок. Следует помнить, что вскрывать домофон следует только в самом крайнем случае и по острой необходимости. Вскрытие домофона в преступных целях преследуется по закону.
Насколько высоко установить домофон
Высота установки домофона (англ. Height of installation of the on-door speakerphone) играет большую роль в удобстве его дальнейшей эксплуатации. Вызывная панель находится снаружи, посредством нее поддерживается связь между гостем и владельцем дома. Разные устройства могут иметь и различные характеристики. Одни аппараты поддерживают связь сразу с несколькими абонентами и обладают другим рядом функций, облегчающих использование и контроль доступа.
Монтаж домофона
Само приемное и ответное устройство монтируется в доме и обеспечивает контакт с визитером. Наиболее простым видом является аудиоборудование (англ. sound equipment). Конечно же, его прибор не предусматривает наличие экрана с картинкой, но он позволяет идентифицировать пришедшего. Более сложный вариант, а именно видеодомофон, позволяет не только говорить, но и наблюдать за человеком за дверью. Подобная система может быть цветной или черно-белой, подключить к ней можно сразу несколько камер, позволяющих наблюдать с разных точек. Домофонные системы тесно связаны с кодовыми и электромагнитными замками.
Условия хорошего обзора камеры
Высота установки домофона во многом зависит от радиуса обзора камеры видеонаблюдения. Стандартная аппаратура имеет горизонтальный обзор равный 65—75 градусам, по вертикали 80—90 градусам. В данном случае наиболее правильным решением будет монтирование панели на расстоянии 1, 5—1, 6 метров от пола со стороны открытия двери. Такая высота обусловлена удобством использования аппарата.
Стоимость ремонта
Стоимость ремонтных услуг в разных компаниях не очень отличается, главное, выбрать специалистов грамотных.
Работники компании, которая проводила монтаж оборудования, могут взять дом на обслуживание. Они проведут диагностику, а вот стоимость ремонта будет зависеть от его сложности:
- Регулировка доводчика будет стоить около 700 рублей.
- Замена оборудования обойдется в 1200 рублей.
- Ремонт трубки – 900 рублей.
- Замена замка обойдется дороже, около 1500 рублей.
Но специализированные компании дают гарантию на свои услуги и на оборудование, использованное для замены. Поэтому пользоваться их услугами выгодно.
Видео: Самостоятельный ремонт домофонной трубки

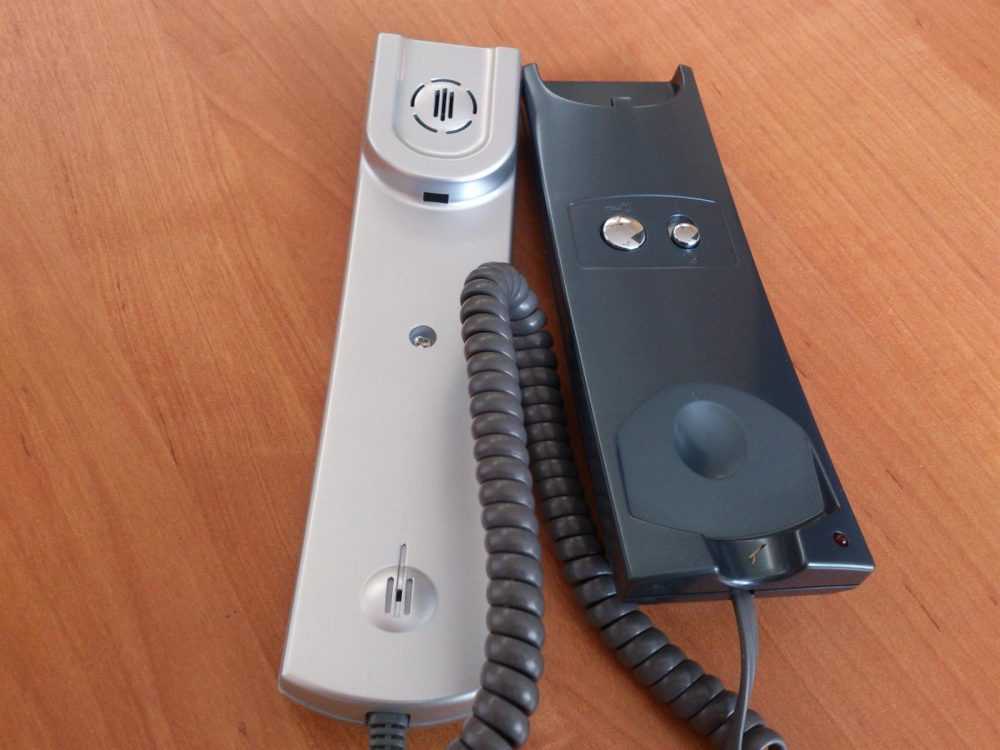

Конструкция абонентской трубки
Абонентское квартирное устройство состоит из двух частей. Это телефонная трубка и панель, которая обычно крепится на стену рядом с входной дверью. Трубку можно установить в любом месте, только потребуется прокладывать провод по квартире. Внутри телефонной трубки находятся микрофон, динамик и небольшая плата с дискретными элементами. На панели установлен рычаг снятия трубки, а на самой трубке имеется кнопка открывания двери.
Кнопка электронного замка может быть расположена и на настенной панели. В современных моделях рычаг заменён герконом, а на самой трубке имеется небольшой магнит. На некоторых моделях может быть установлен переключатель включения трубки. С обратной стороны панели находятся два винта помеченные «+» и «–». К ним подключается двухпроводная линия.
Подключать провода к трубке домофона следует с соблюдением полярности, иначе домофонной системой пользоваться будет нельзя – она работать не будет.
- Все подъездные домофоны, устанавливаемые в подъездах многоквартирных домов, делятся на две группы:
- координатные;
- цифровые.
Исходя из типов домофонов, небольшие отличия имеют и квартирные трубки. В координатных домофонах за номер квартиры отвечает коммутатор, установленный в подъезде, а в цифровых устройствах, специальная микросхема, которая находится на плате внутри телефонной трубки.
Производители устройств
Метаком
Домофоны Метаком – инновационные системы. Покупая эти аппарата, мы можете быть уверены в их безупречной работе длительное время. Принцип работы и монтажа не отличается от других подобных устройств. Домофон Метаком самый простой и состоит из трубки и панели. Работа домофона будет правильной, если его грамотно смонтируют.
Так выглядит домофон Метаком
Установка подъездных дверей с домофоном Метаком производится специалистами компании продающей домофоны. У систем есть ряд преимуществ:
- на панели нет механических переключателей, что способствует устранить проблему с блокировкой клавиш и окисления проводных контактов;
- двери открываются ключом;
- можно открыть подъездную дверь при помощи специального, запрограммированного цифрового кода;
- простое обслуживание, установка и перепрограммирование.
Для корректной работы домофона Метаком, нужно правильно его монтировать, подключить и настроить. Выполнение этой работы лучше доверить компании, в которой работают специалисты по установке и обслуживанию подъездных домофонов этой марки.
Vizit
Производители разработали недорогие и качественные домофоны Vizit.
Домофоны Vizit
Внешняя панель этого устройства производится в корпусе, который предотвращает взломы. При этом домофон может работать в очень суровых условиях погоды. Домофоны Vizit имеют различные узлы и собираются по желанию клиента, часто установка подъездных дверей сопряжена с монтажом аудиодомофона Визит. К блоку вызова можно подобрать управляющий блок, который определяет, сколько абонентов будет подключено, видеокамеры – купольные или корпусные, замки электромеханические замки. Есть десятки вариантов комплектации устанавливаемого оборудования.
Cyfral
Установка домофона, должна проводиться строго по инструкции. Компания Cyfral прилагает ее к каждому изготовленному комплекту. Можно установить домофон своими руками, прочитав это руководство, но если знаний у вас нахватает, то не рискуйте своей безопасностью и целостностью прибора, обратитесь в фирму по установке.
При подключении домофонов Cyfral, нужно правильно его запрограммировать.
Commax
Домофоны commax выпускает корейская фирма, они являются одними из лидирующих производителей на рынке продажи этой продукции. Комплект видеодомофона «Commax» входят:
Комплектация видеодомофона Commax
- вызывная панель с камерой;
- монитор;
- электрический замок.
Видеодомофоны «Commax», отличаются по характеристикам, так как у разных моделей они неодинаковые:
- может быть монохромным или цветным;
- может оснащаться трубкой, или громкой связью;
- есть комплекты с датчиками движения;
- есть функция фотосъемки или видеозаписи, с сохранением данных.
Этот видеодомофон можно подключить к обычному домофону при помощи блока сопряжения – модуля, который помогает подключить практически любой видео домофон. Этот блок сопряжения позволит не только видеодомофон, но и несколько камер, которые устанавливаются в подъезде и панель, устанавливаемая прямо на этаже абонента. Подключается блок сопряжения с подъездным домофоном, для устройств с координатным или цифровым устройством.
Схема подключения домофона через блок сопряжения
Почему не работает домофон
Практика показывает, чем сложнее устройство электронного замка и чем больше пользователей в подъезде, тем чаще аппарат выходит из строя. Существует множество типичных поломок домофона, с которыми сталкиваются жильцы. Чаще всего они связаны с проблемами в проведении сигнала. Это может быть обрыв линии или нарушение коммуникации между платами устройства. Может отходить шлейф контактов, что повлияет на громкость в переговорном устройстве. Такие поломки являются типичными и легко устраняются обслуживающей компанией.
Если сложности и проблемы выражаются неисправностью какой-либо отдельной функции, то обнаружить причину поломки будет сложнее. Рекомендуется обратиться в управляющую компанию, так как самостоятельное вмешательство может негативно сказаться на дальнейшей работе устройства.
Поиск, определение и способы устранения неисправностей на домофонной трубке ТКП-12М.
Иногда пользователи самостоятельно выключают трубку на время, а потом забывают вернуть в активное состояние. Например, потому что ночью звонят в домофон подростки и хулиганы. Поэтому если домофон не работает, рекомендуется проверить активность аппарата в квартире.
Не проходит вызов в квартиру
Часто владельцы квартир жалуются на ситуацию, когда домофон включен, но не звонит в квартиру. Наиболее вероятная причина кроется в нарушении электрического сигнала. Для устранения причины нужно проверить, нет ли разрыва проводов, и все ли они плотно подсоединены. Вторая причина — нарушение сообщения плат. В этой ситуации лучше обратиться в обслуживающую компанию, чтобы они произвели ремонт.
При нажатии кнопки двери открываются, пропадает связь
Проблема, при которой входящий звонок поступает в квартиру, но не срабатывает кнопка открытия двери, возникает из-за изношенности оборудования, установленного непосредственно в квартире. Решение простое: требуется замена кнопки переговорного устройства или трубки целиком. Перед тем как менять компоненты домофона, убедитесь, что подобная проблема не возникает у соседей. Если двери не открываются во всем подъезде или нескольких квартирах, то дело может быть в контроллере. Решение требует вызова мастера, который осмотрит систему и выявит неисправность.
Поднятие трубки сопровождается сбросом вызова
В рабочем режиме сброс вывоза происходит, когда трубка домофона вешается без открытия дверного замка. Если сброс происходит во время ответа на звонок, неисправен рычаг (переключатель), на который кладется трубка. Решается проблема заменой детали.
Набор абонента не осуществляется
С улицы номер набирается, но вызов не идет — выскакивает ошибка. Чаще всего проблема возникает сразу после установки системы и свидетельствует о том, что мастер перепутал полярность соединения. Для возобновления работы домофона нужно найти провод, отвечающий за связь панели набора и трубки в квартирах. Рекомендуется обратиться к мастеру, так как корректная настройка и ремонт входит в ежемесячную плату за обслуживание домофонных систем.
При разговоре динамики не могут звучать должным образом
Проблемы со звуком в домофонах часто связаны с поломкой микрофона или самих динамиков. Реже причина кроется в отхождении контактов. Для проверки рекомендуется подергать трубку с проводом, если звучание улучшилось хотя бы на пару секунд, нужно подтянуть клеммы. Если нет, тогда требуется замена динамика с микрофоном или трубки целиком.
В случае, когда звука совсем нет, есть вероятность того, что регулятор настроен неправильно, или же нарушены коммуникации во всей сети, и без мастера здесь не обойтись.
