Как сделать треногу для котелка своими руками: пошаговая инструкция

Виды подставок для казана

Самая элементарная и самодельная подставка под казан – сложенные кирпичи. Но при выезде на природу возить с собой кирпичи – сомнительная затея, а на открытой местности они не лежат под ногами. Лучше приобрести казан с треногой для костра и комфортно готовить пищу. Тренога – не единственный вариант подставок для костра.

На костер

Уже упомянутая тренога для казана – оптимальное решение для приготовления еды на костре. Костровое приготовление пищи требует от повара быть на расстоянии от открытого огня, и опора для посуды в этом хорошо помогает. По форме тренога представляет собой окружность, опорой для которой служат 3 металлические ножки. Ножки расставлены под небольшим углом, а в окружность успешно устанавливается котелок. Эта подставка для казана называется таган. Тренога под казан может представлять собой монолитную конструкцию, но может быть и разборной – в этом случае казан с подставкой для костра становится очень удобен для автомобильных путешествий. Тренога для казана – не единственное решение для готовки на огне, существуют и подставки с 4 «ногами». Они тоже могут быть разборными или литыми. Вместо окружности на ножках есть модели с крючком, куда подвешивается казан.

На мангал

Самым популярным видом отдыха на природе сегодня стало приготовление шашлыков в лесу или у водоемов. А если планируется большая компания, можно легко разнообразить меню каким-либо блюдом, приготовленным в казане. Костровая тренога под казан заставит разводить дополнительный огонь, а ведь проще воспользоваться тем же мангалом, где жарится шашлык. Для этого потребуется приобрести подставку для казана на мангал – теперь доступно одновременное приготовление барбекю и ухи. Такая конструкция представляет собой квадратное основание, и оно устанавливается на саму жаровню. В центре основания имеется круглый вырез, куда удачно вставляется посуда

При выборе подставки под казан на мангал важно учесть размер выреза на подставке и диаметр самого котелка

При выборе подставки под казан на мангал важно учесть размер выреза на подставке и диаметр самого котелка.Подставку под казан для мангала устанавливают в середину самого мангала – посуда должна получать всестороннее тепло. По свободным краям можно расположить палочки с шашлыком или сетки с барбекю

На стол

Учитывая, что казан имеет неплоское, сферическое дно, поставить такую посуду на стол невозможно. А если еда готовилась на костре, стенки посуды непременно будут в саже. Чтобы не вымазать руки, не испортить стол и не позволить приготовленной еде опрокинуться в неустойчивой посуде, придумали подставку под казан на стол. Очевидно, для изготовления этого типа подставок использовался тот же чертеж, что и для треноги – визуально подставки одинаковы, только у настольной ножки значительно короче и более красивы. Встречаются модели, у которых ножки выполнены из дерева, чтобы металлические не испортили поверхность стола.

Чтобы не вымазать руки, не испортить стол и не позволить приготовленной еде опрокинуться в неустойчивой посуде, придумали подставку под казан на стол.

На газовую плиту

Когда заветная мечта об обладании настоящим чугунным казаном сбылась, придется столкнуться с тем, что на стандартную конфорку газовой плиты посуда не встанет. Но нет повода расстраиваться – изобрели подставку под казан и для газовой плиты. Она может представлять собой некий диск с вырезом в центре или же быть уменьшенной копией треноги. Особенно хороша будет чугунная подставка под казан для газовой плиты – все тепло, полученное в процессе приготовления, чугун будет медленно и равномерно отдавать посуде и пище в ней даже после выключения газа.

Подставка может представлять собой некий диск с вырезом в центре или же быть уменьшенной копией треноги.

Вариация из дисков

Металлическая вариация может создаваться по ещё более простому принципу. Для этого применяются автомобильные диски. Для дачи это очень удобный и быстрый способ. Особенно когда нет много времени на создание сложных конструкций. Стадии создания вариации из колесных дисков: 1. Подбираются одинаковые диски. На одном из них отпиливается перегородка (применяется болгарка). Она выглядит вот так:

2. Один диск ставится на второй, перегородка которого оказывается внизу. На неё и выпадает функция печи. Диски скрепляются сварочным методом.

3. Вырезается дверка. К сделанной печи монтируются ручки-подставка.

Печь можно немного прокалить, заложив туда дрова

Самодельная тренога из металла

Процесс изготовления самодельной металлической треноги для котелка из металла настолько элементарен, что тут даже не нужны какие-либо чертежи, особые навыки или дефицитные материалы. Размеры любой из подобных конструкций абсолютно некритичны, и можно смело экспериментировать.

Но гораздо проще и практичней использовать металлическую строительную монтажную рейку.

У нее есть ряд преимуществ:

• Приобрести ее можно в любом специализированном магазине.
• У таких реек вполне доступная цена.
• Только из нее можно изготовить конструкцию с минимальным весом.
• Наличие множественных отверстий значительно облегчает сборочные работы.

Рассмотрим одну из простых конструкций треноги из подобных монтажных реек.

Материал выбирается тоже на свое усмотрение. Вполне подходят металлические уголки, обычные трубки, полосы, профильные трубы и или простая арматура

Потребуется следующее:

• Металлическая рейка монтажная, то есть «din-рейка» – 6 метров.
• Комплект винтов и гаек-барашков – по 6 штук.
• Мягкая проволока – 0,5 метров.
• Цепь металлическая – по высоте треноги с запасом.
• Крюк металлический – 1 шт. Вполне подойдет любое самодельное изделие.

Процесс изготовления треноги:

1. Рейка металлическая разрезается на 6 частей. Размер каждой получается равной 50 см. Это будут составные части стоек-ножек.
2. В местах состыковки стоек просверливаются отверстия для взаимного крепления ножек. Отлично будет, если совпадут уже имеющиеся отверстия.
3. Стойки складываются и взаимно скрепляются проволокой. Получается маленькая тренога высотой около 0,5 м.
4. Далее сверлятся отверстия для крепления нижних частей стоек разборной треноги. Их крепят с помощью болтов и гаек-барашков. Получается полноценная собранная тренога высотой около 95 см.
5. Остается закрепить в верхней части треноги цепь и оценить результат своих деяний.
6. Компактная тренога для котелка своими руками полностью готова. Теперь ее можно разобрать и нетерпеливо ждать очередной вылазки на природу.
7. Можно сшить специальный чехол для такой разборной треноги, что значительно облегчит ее транспортировку.

Можно смело утверждать, что подобная незамысловатая тренога для котелка станет незаменимым помощником во всех кулинарных деяниях на природе.

Кроме того, из такой монтажной рейки получается вполне надежная и достойная подставка под котелок разборной конструкции. Чертежи подобных изделий в изобилии выложены в интернете.

Как сделать своими руками

При желании изготовить очаг своими руками потребуется выбрать оптимально подходящий для этого вариант конструкции. При создании земляного устройства трудозатраты будут минимальными, особых знаний тоже не потребуется, а для сооружения стационарной печи не лишним будет ознакомиться с технологией кирпичной кладки.

Из кирпича или булыжника

При самостоятельном изготовлении очага из кирпича или булыжника самое главное – грамотно выложить его стенки, что обеспечит требуемый эффект удержания тепла. Для этого нет необходимости в каких-то особых растворах, поскольку для сцепления элементов конструкции вполне сгодится обычная глина с добавлением песка и небольшого количества асбеста. После того как раствор замешан, необходимо выложить оградку в виде очага, а затем поместить внутрь саму емкость казана.

Чаще всего стационарный очаг из данного вида материала представляет собой тумбу округлой или прямоугольной формы. Иногда он может быть частью более сложной и многофункциональной конструкции для приготовления пищи, которая состоит из печи для сушки, дровяной плиты, коптильни, мангала и так далее.

Устанавливаем решеткуПроверяем, сколько кирпичей понадобится и как их лучше выложитьВыкладываем полукруг из ряда кирпичейДля придания очагу герметичности все швы и щели нужно обработатьОбрабатываем цементным раствором

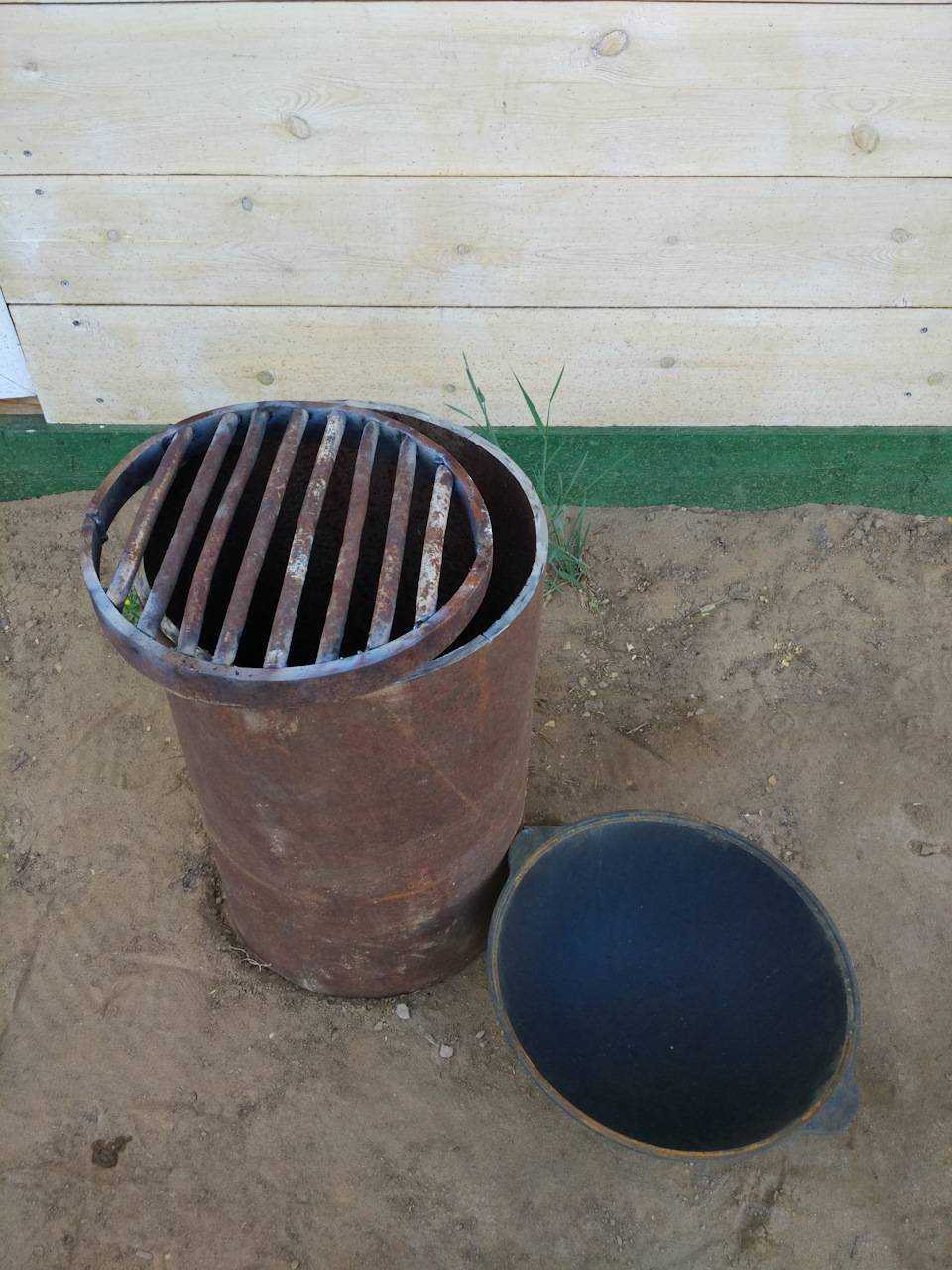

Из металлической трубы

Еще один вариант обустройства очага предполагает применение для этих целей отрезка металлической трубы. Порядок его сборки выглядит таким образом:

1. Выполняется чертеж устройства по предварительным замерам.
2. Исходная заготовка вырезается соответственно размерам, указанным на нем.

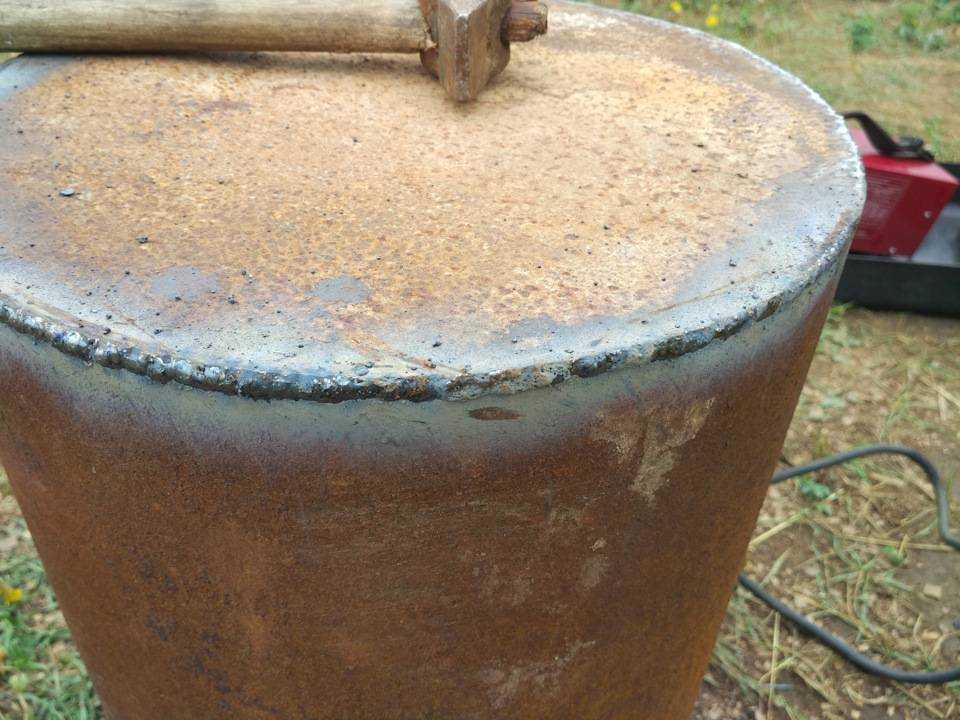

3. Далее к ней приваривается днище, изготовленное из листа металла (его размер соответствует диаметру трубы).

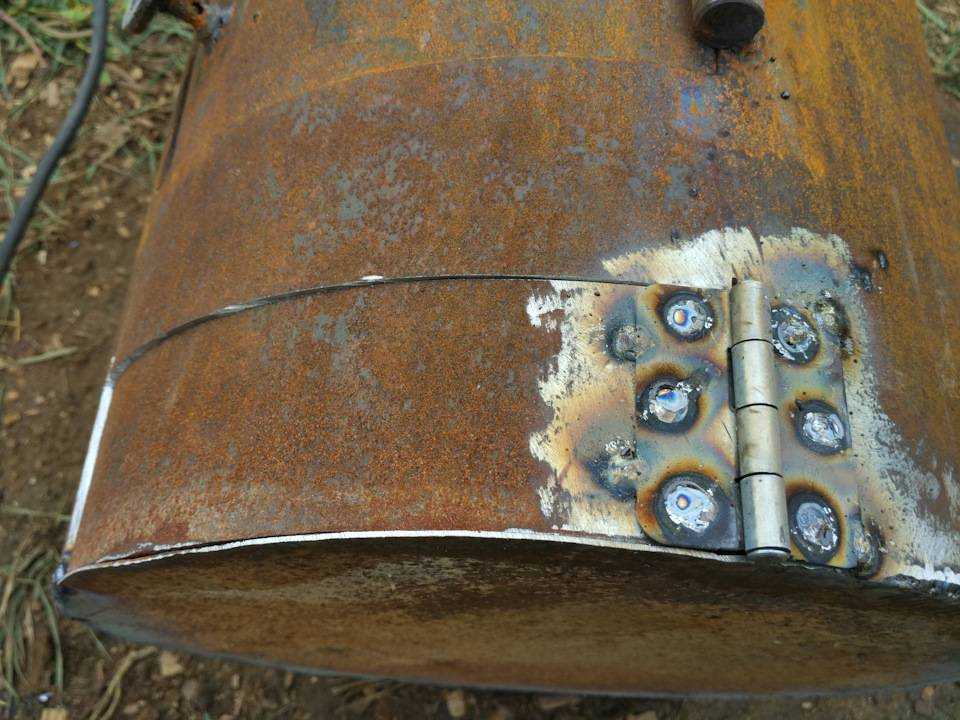

4. Затем на заранее приваренных петлях крепится дверца с ручкой.

На завершающей стадии сборки снизу к трубе приваривается опорная тренога из штырей подходящего диаметра и длины. Необходимо помнить, что казан должен углубляться в конструкцию очага на 3/2 своей высоты. Поэтому предварительно необходимо произвести расчеты.

К преимуществам изделия из трубы можно отнести высокую скорость прогрева, транспортабельность, мобильность, экономию бюджета, простоту изготовления.

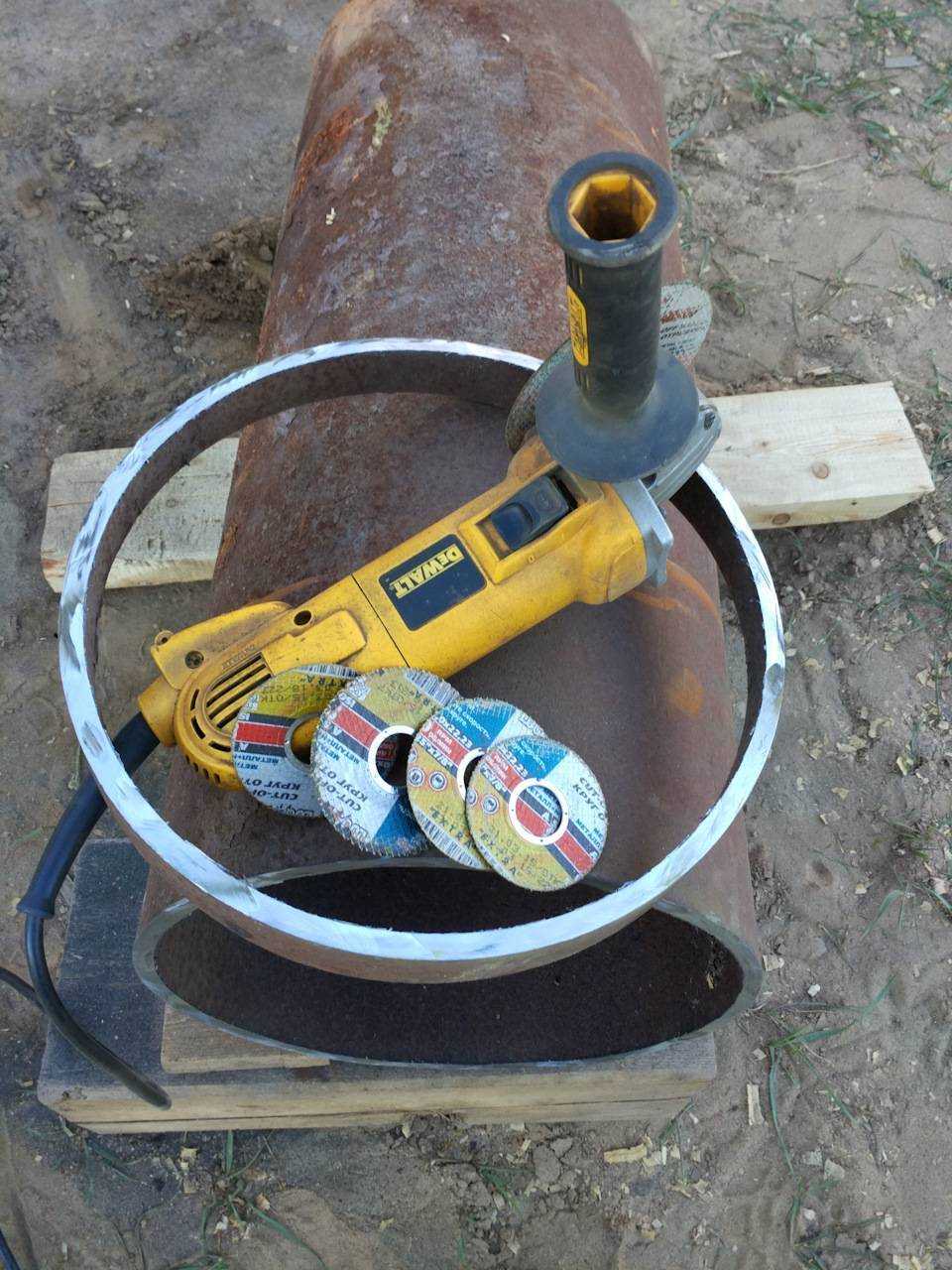

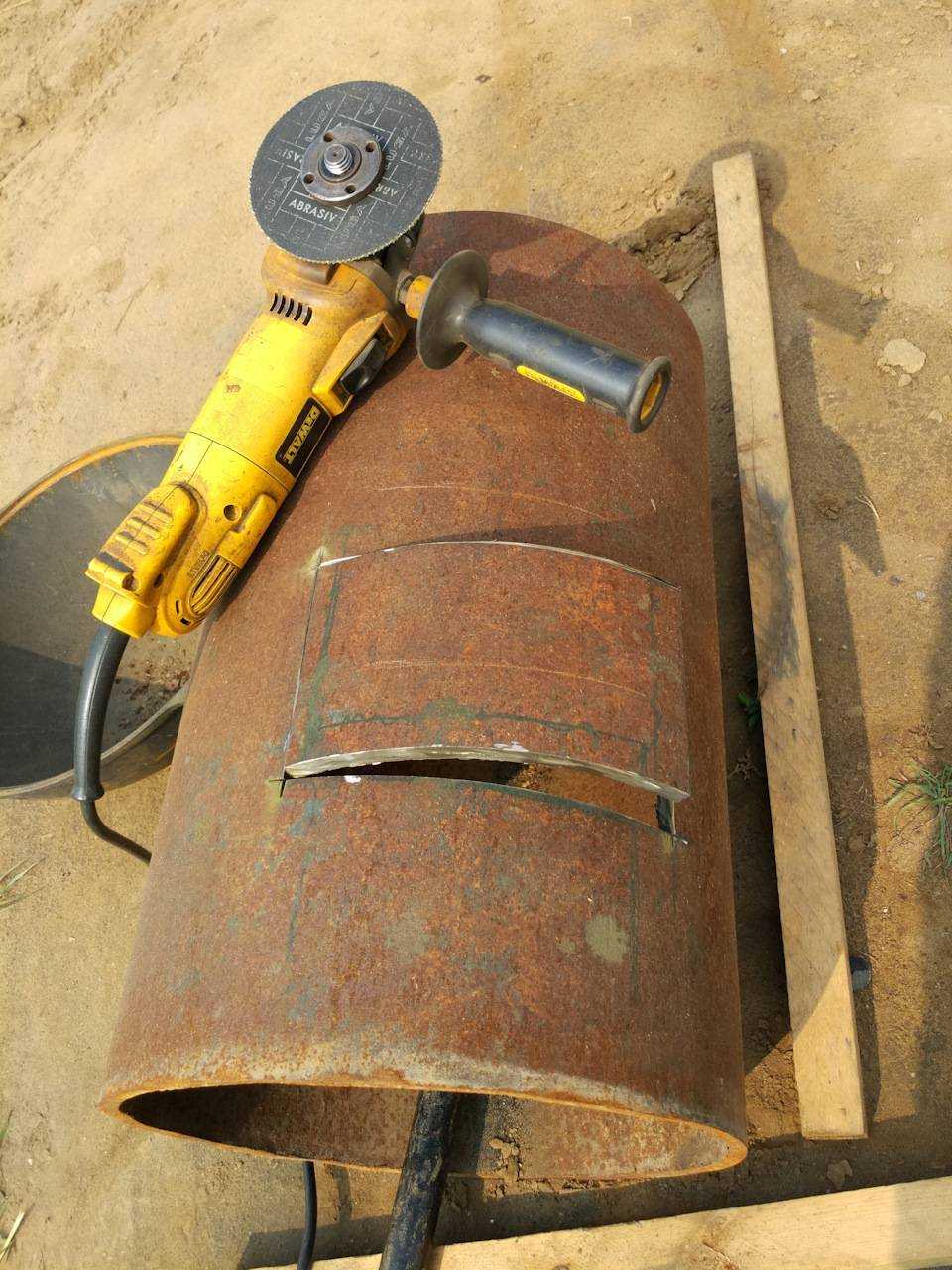

ИнструментыВырезаем трубу нужного размераВыпиливаем дверцу и монтируем ее на петлиПривариваем дноУстанавливаем поддувалоГотово

Земляной очаг

Самый простой способ изготовления очага заключается в использовании небольшого приямка с земляным валом. Для его обустройства на открытом воздухе в грунте следует вырыть ямку, размеры которой (глубина и диаметр) должны быть чуть больше габаритов казана. После этого на дно и по краям приямка укладываются мелко наколотые щепки и дрова, служащие горючим материалом. Такой вариант подойдет для любителей отдыха на природе.

Если же земляной очаг будет обустроен на территории приусадебного участка, необходимо позаботиться о дополнительной прочности и функционале. Для этого достаточно камни, уложенные по окружности земляного вала, обмазать глиной и сделать два подкопа, которые будут применяться для подкладки горючего материала и дымоотвода.

После разжигания костра на открытый огонь устанавливается заранее припасенная чаша с металлическими опорными ножками. Эта простая конструкция позволит приготовить вкусное блюдо для любого количества гостей, так как ее размеры практически не ограничены.

Мобильные печи под казан

Изготавливаются исключительно из металла, лучше всего из нержавейки, в крайнем случае из обычной стали, покрашенной жаропрочной краской!

Наиболее простой мобильный вариант печи для казана – цилиндрическая топка из листового металла с отверстием для закладки топлива и прорезями для выхода дыма. Казан ставится на печь сверху, при этом две третьих донышка находятся непосредственно над огнем.

Но самая легкая конструкция – это тренога. Ее изготавливают из металлической трубки, согнутой в форме круга и присоединяют к нему ножки (сваркой или болтами). Такая «печь» очень удобна для пешего похода, но не позволяет равномерно прогреваться стенкам казана.

Печь для казана тренога

Размер каждой печи индивидуален и зависит от казана, в котором повар будет готовить блюдо.

Для того чтобы изготовить простейшую печь под казан своими руками понадобятся:

• непосредственно казан (для замеров диаметра топки);
• листовая сталь (чем толще металл, тем надежней и долговечней конструкция) или отрезок толстостенной трубы (использованный газовый баллон или даже корпус от старой цилиндрической стиральной машины);
• металлические уголки или трубки (из них будем изготавливать ножки печи и ручки для ее транспортировки);
• машинка для резки металла – болгарка (или ее замена – ножовка по металлу, напильник);
• дрель;
• молоток;
• сварочный аппарат с набором электродов.

Работы будем производить на открытом воздухе в непосредственной близости к электричеству и с обязательным соблюдением правил безопасности (защитный костюм, краги и маска для работы со сварочным аппаратом).

1. Измеряем окружность казана, согласно этой величине будем производить строительство.
2. Из листовой стали болгаркой (используем круг отрезной для резки металла) вырезаем прямоугольник. Длинная сторона прямоугольника должна равняться окружности казана. Далее вырезаем круг — донышко печи.
3. С одной из сторон, которая будет верхушкой печи, делаем разметку и делаем несколько прорезей для свободного выхода дыма. В нижней части печи вырезаем прямоугольное окошко для загрузки топлива.
4. Сворачиваем сталь в цилиндр. Используем либо подходящую форму, наматывая металл на нее и добиваясь точности ударами молотка, либо применяя специальную листогибочную машинку.
5. Попутно из уголков (трубок и т.п.) вырезаем ручки и опоры для будущей печи.

Посредством сварочного аппарата соединяем сталь в цилиндр, привариваем к готовой конструкции донышко, затем опоры и ручки. Впрочем, последние части конструкции можно прикрутить болтами, предварительно просверлив отверстия в металле.

Развертка для печи казана

Простейшая печь под казан готова. Чтобы защитить ее от коррозии, наносим несколько слоев жаропрочной краски. Остается лишь поставить сверху казан, разжечь в топке огонь и подготовить продукты, все просто, как раз, два, три!

Усовершенствованный вариант печи для казана

Дополняем конструкцию трубой для отвода дыма, дверцами, поддувалом, колосниковой решеткой.

Процесс изготовления аналогичен первому варианту, однако добавится несколько пунктов.

• Вырезать придется не одно лишь топочное отверстие, а еще располагающееся под ним отверстие поддувала и отверстие для монтажа дымовой трубы.
• На верхней части печи вместо прорезей дымоотводов целесообразно прикрепить металлический пруток для укрепления конструкции.
• Между топочным отверстием и поддувалом необходимо закрепить колосниковую решетку. Для этого внутрь печи привариваем небольшие отрезки металлических уголков – опоры. Простейший колосник выполняем из толстой металлической проволоки (раскладывая ее отрезки в виде сетки и соединяя их сваркой). Решетку к опорам прикреплять нет необходимости.
• Привариваем трубу дымоотвод с задней части печи. Высота трубы должна быть выше человеческого роста (чтобы предотвратить попадание дыма в глаза).
• Дымовую трубу снабжаем искроулавливателем – жестяной банкой с множеством просверленных в ней отверстий.
• Дверцы выполняем из тех металлических отрезков, которые остались после вырезания отверстий для поддувала и топки или вырезаем новые из стали.

Подойдут и готовые дверцы для печи. Крепим их на навесы сваркой или болтами, снабжаем металлическими щеколдами.

Таким образом, получается модель печи для казана, в которую удобно закладывать топливо и вычищать продукты сгорания, дым отводится в трубу, а дверцей поддувала легко регулировать тягу. Но для перевозки эта печь менее комфортна, так как занимает больше места.

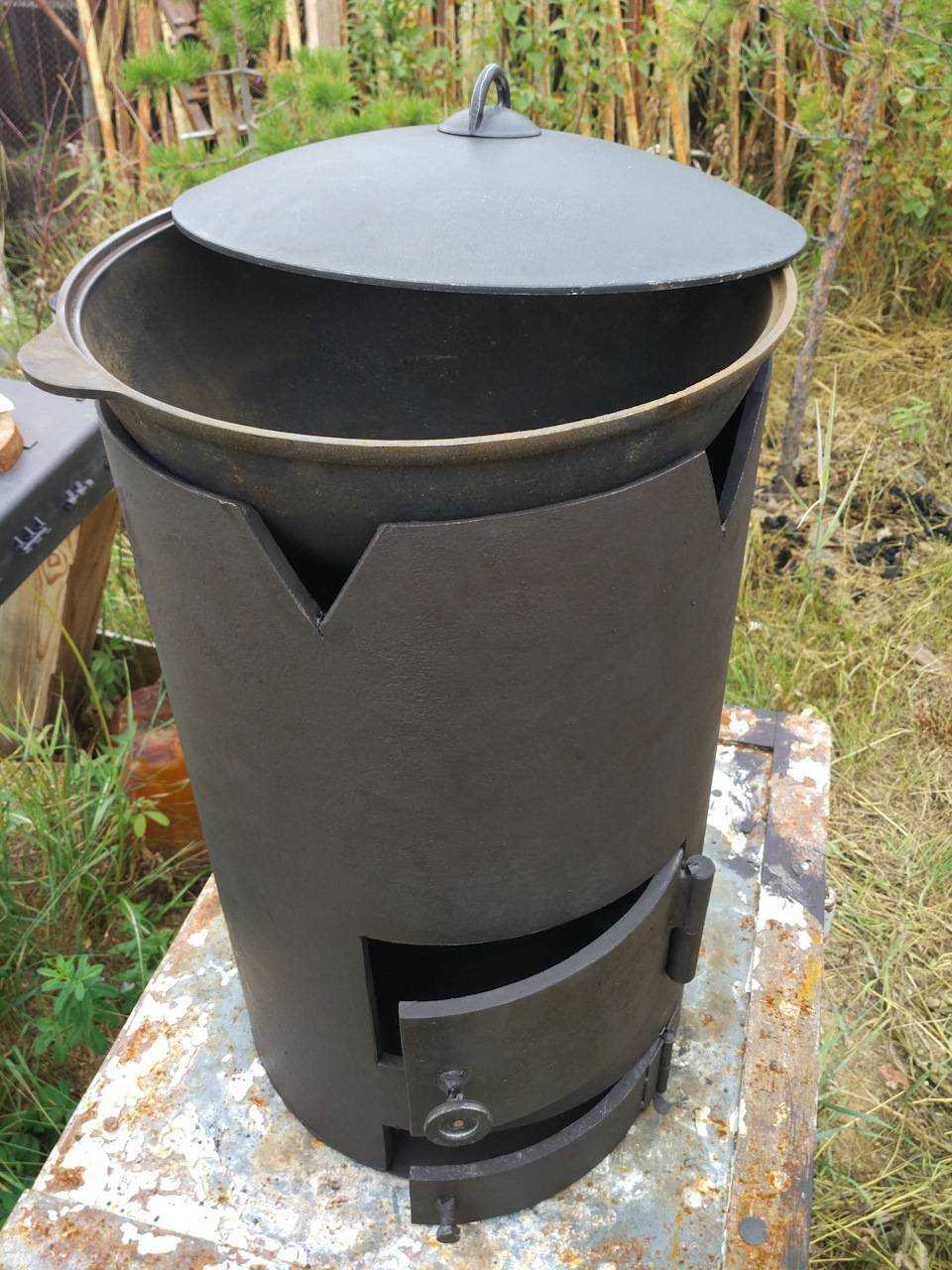

Печь для казана пример

Тонкости изготовления треноги для котелка

1. Особенности
2. Необходимые инструменты и материалы
3. Пошаговая инструкция
4. Кемпинг-тренога

Если вы любите отдыхать на природе и нуждаетесь в удобном оборудовании для приготовления пищи на костре, то вам обязательно понадобится стойка или подставка под походный котелок.

Штативы для костра продаются в магазинах, но иногда они просто не имеют точных характеристик, которые необходимы именно вам. Самые дешевые, как правило, короткие, а более длинные – слишком тяжелые и очень дорогие. Однако такое устройство можно легко изготовить своими руками и взять с собой в поход.

Особенности

Хорошей новостью является то, что вы можете сделать такую полезную конструкцию самостоятельно и настроить ее в соответствии со своими требованиями для идеального штатива. Этот самодельный штатив для костра обойдется всего в 1200-2000 рублей, даже если вы купите для него совершенно новые материалы.

Вы можете сделать треногу любой высоты, которая вам нужна. И это здорово, если вы хотите ее использовать для котелка при большом костре, или если желаете сделать конструкцию компактной, чтобы с легкостью перевозить ее внутри вашего автомобиля. А также это более легкая версия по сравнению с кованым изделием, что делает конструкцию более приятной для путешествий.

Такая самодельная тренога для котелка может получиться даже лучше тех готовых, что продаются в магазине, конечно, если вы все сделаете правильно и хорошо.

Необходимые инструменты и материалы

Рассмотрим, как правильно сделать собственный штатив для приготовления пищи на костре, а также как его настроить в соответствии со своими потребностями, следуя пошаговым инструкциям.

Материалы:

• кабель-провод – 4 или более секций,
• 3 сверхмощных рым-болта,
• 2 S-крюка,
• цепь (с проволочными звеньями – отличный вариант).

Инструменты:

• молоток,
• труборез или ножовка,
• плоскогубцы,
• кусачки.

Пошаговая инструкция

Сделайте ножки (держатели, опора конструкции).

Сначала обрежьте кабель-провод до желаемой длины. При этом вы можете сделать их любой длины, той, что нужна именно вам.

Труборез имеет маленькие ролики и режущий диск на зажиме. Затяните зажим на кабеле-проводе там, где вы хотите его разрезать, затем затяните и поверните. Повторяйте это движение, пока кабель-провод не будет разрезан полностью.

Для работы также может использоваться и ножовка.

Откройте одно ушко одного рым-болта с помощью плоскогубцев. Это самая сложная часть, если вы купили самые крепкие рым-болты.

Особенности использования треног

В стационарном туристическом лагере или путешествуя на машине, для приготовления пищи удобно использовать мангал. Однако для пешего перемещения или путешествия на лодке эта вещь слишком громоздка. Часто используют раму от мангала. Это позволяет устанавливать над огнем в ряд несколько посудин. Однако переноска такой конструкции все равно вызывает затруднения.

Тренога для котелка – самый прозрачный и очевидный способ подвешивать его над костром. Существуют, конечно, многочисленные способы укрепить посуду над огнем:

1. На стойке-ноге с горизонтальными прутами, на каждом из которых размещается отдельный котелок, конструкция обычно изготавливается из металла;
2. На двух рогатинах с поперечной палкой, вмещающей несколько посудин;
3. На веревке, протянутой между двумя палками – стойками;
4. На наклонной жерди, закрепленной камнями;
5. На треноге;
6. На 2 треногах с закрепленной между ними жердью или веревкой.

Рогатину или стойку необходимо втыкать или вбивать в грунт. Треноги отличаются тем, что подходят для любого типа почвы, даже для каменистой.

Треноги отличаются тем, что подходят для любого типа почвы, даже для каменистой.

Треногу легко сделать из подручных материалов прямо на месте. Для этого потребуются всего 3 палки и веревка, чтобы их закрепить. Деревяшки для опор могут быть кривыми, это не ухудшит качества конструкции. Веревка также подойдет любая, даже синтетический шнур, однако предпочтительнее взять с собой хлопковую.

Перемещая скрепляющую жерди веревку, а также сдвигая и раздвигая опоры, меняют высоту подвеса котелка над огнем. Это позволяет регулировать степень нагревания.

Чтобы повесить котелок, потребуется крючок. Подвес для котелка также хорошо взять с собой на природу, вырезать его из дерева – задача непростая и требующая времени. Вешать посуду удобно на стальной крючок S-образной формы.

Вешать посуду удобно на стальной крючок S-образной формы.

Изделие из колесных дисков

В конструкции печи не всегда важна эстетика. Бывают случаи, когда ставка делается только на функциональность устройства. Примеров народного творчества может служить устройство, состоящее из двух колесных дисков. Перегородка диска обычно смещена в одну сторону. Нижний диск располагается так, чтобы его перегородка была как можно ниже. У верхнего диска она удаляется совсем.

Отрезанная деталь диска

Диски совмещаются соосно и соединяются с помощью сварки. Нижняя перегородка играет роль колосника. Полость двух дисков является топкой. Остается только вырезать в боковой части отверстие для дверцы, приварить ручки, ножки и самодельным устройством можно пользоваться.

Простая и понятная конструкция

Как не надо делать

При работе с металлом надо соблюдать технику безопасности. Не стоит пренебрегать индивидуальными средствами защиты.

Прежде чем резать металлическую бочку болгаркой, надо убедиться, что внутри нет летучих взрывоопасных веществ.

Попадаются бочки с защитным полимерным или лакокрасочным покрытием. Их прокаливают в безлюдном месте перед использованием.

Делать колосники и дверцу поддувала как в настоящей печи необязательно. При усовершенствовании подставки получится классическая печка-буржуйка с дымоходом. Но чтобы приготовить обед для компании, жара в простой бочке достаточно.

Как сделать самостоятельно

Подставка для казана имеет простую конструкцию, которую люди использовали веками. Множество старинных способов изготовления такого изделия сегодня дополнилось новыми технологиями и материалами. Тренога под казан своими руками не требует сложных инженерных расчетов, для ее создания не нужен чертеж.

Опоры, изготовленные промышленным методом, не всегда соответствуют ожиданиям владельца. Например, изделие может быть недостаточно компактным, у него может отсутствовать возможность регулировать высоту размещения казана. Для того чтобы получить идеальную конструкцию, треногу можно сделать самостоятельно.

Материалы и инструменты

Список необходимых материалов:

• цепь;
• кусок проволоки диаметром 3-4 мм;
• рейка монтажная Din;
• винты-барашки и подходящие к ним гайки (по 6 предметов);
• гвозди.

Необязательно покупать всё строго по списку, большинство из перечисленного у многих лежит без дела в коробке с инструментами, поэтому перед походом в магазин стоит проверить свои запасы.

Пошаговая инструкция

Для того чтобы сделать треногу для казана своими руками, монтажную рейку распиливают на три равных отрезка. Длина реек выбирается мастером и соответствует высоте подставки в разложенном виде. Каждый из трех отрезков нужно распилить на две части одинаковой длины.

Три полученных детали станут верхней частью треноги. Для этого в каждом из отрезков необходимо просверлить по два отверстия и продеть сквозь них проволоку, которая соединит вершину конструкции. Эта малая тренога может использоваться самостоятельно, для посуды большого объема ее можно удлинить.

Нижние концы ножек удлиняют оставшимися рейками, что позволяет складывать и раскладывать конструкцию. Для этого отверстия в рейке рассверливают и соединяют части барашковыми винтами. Для того чтобы зафиксировать цепь, гвоздь сгибают петлей и подвешивают за проволоку в верхней части. Из еще одного делается крюк для размещения казана или чайника.

Берем 6 DIN-реек длиной 60 см

Рассверливаем пару отверстий под болты

В верхней части трех реек сверлим отверстия по краям и соединяем скобой

Подготавливаем цепь и крючок

Регулируем высоту подвеса

Готово

Из стальных трубок

Стойка для костра может быть изготовлена из металлических трубок необходимой длины. Для этого сталь, диаметром полости в 1 см со стенками не тоньше миллиметра, просверливается в верхней части с двух сторон. В полученные отверстия продевают проволоку, тонкий тросик от велосипеда или даже кольцо от ключей. После подвешивания цепочки с крючком треногу можно использовать.

Из автомобильных дисков

Круглую треногу для отдыха на даче можно легко изготовить из пришедших в негодность автомобильных дисков. Такой способ практически не требует затрат и сложных приспособлений.

Потребуется:

• два автомобильных диска, размер подбирают под планируемый казан;
• металлический профиль для изготовления опоры;
• профиль большего диаметра, чтобы сделать ножки съемными;
• сварочный аппарат;
• наждачная бумага;
• термостойкая краска.

На одном из дисков при помощи сварки вырезается круг по линии внешнего края круглых отверстий. Эта часть пригодится как жаропрочная подставка для горячей посуды. На втором центральное отверстие заваривают или закрывают куском металла подходящей формы. Теперь две детали можно поставить одну на другую и сварить между собой.

Ножки крепятся под небольшим углом наружу с трех сторон либо привариваются крепления, к которым будут прикручиваться съемные опоры. Сбоку прорезается дверца для подкладывания дров, которая может открываться или вообще отсутствовать.

Для удобства использования подставки с двух сторон делаются ручки. По верхнему краю конструкции можно выпилить несколько отверстий для выхода дыма. После обработки наждачной бумагой конструкцию можно покрасить.

Туристский способ сэкономить место в рюкзаке – возить с собой только металлический трос или цепочку, на одном конце которой есть крюк для котелка, а на втором – хомут для стягивания. Подходящие палки для треноги можно найти на месте или срезать с дерева, а затем установить под нужным углом и стянуть вершину конструкции. На нижней части цепочки подвешивается котелок или казан.

Вырезаем лицевую часть

Собираем конструкцию

Вырезаем отверстие для дверцы

Устанавливаем ее

Привариваем ножки

Устанавливаем ручки

Готово
