Снипы и госты дымоудаления сду (разбор нормативной документации)

Правила установки газовой вытяжки

По техническим требованиям вытяжка для газовой колонки приравнена к дымоходу, так как она выполняет те же функции – удаляет дымовые газы. К вытяжной установке предъявляются следующие требования:

ее материал должен выдерживать 200°C;
диаметр трубы должен превышать диаметр выходного патрубка газовой колонки;
вертикальный участок трубы — не менее 30 см;
недопустимо делать более 3 поворотов;
переход вытяжки в жилые помещения запрещен;
следует оставлять промежуток между стеной и входящей в нее трубой, его ширина зависит от горючести материала: при несгораемом – 5 см, трудно воспламеняющемся – 10 см, горючих – 25 см.

Вентиляционную трубу монтируют с минимальным уклоном в сторону газовой вытяжки.

Важно помнить, что к одной трубе разрешается подсоединять два прибора, только в случае, если они расположены на одном этаже и будут входить в дымоход на разном уровне на удалении друг от друга не менее чем 50 см. В других случаях — для каждой колонки необходимо устройство своей вытяжной трубы

В других случаях — для каждой колонки необходимо устройство своей вытяжной трубы.

Допустимо подключение вытяжки к печному дымоходу, если он обладает необходимыми качествами. Однако, если отсутствует дополнительный приток воздуха, то нельзя подводить вытяжку с принудительным отводом дыма к печной трубе. В этом случае правильным выбором будет коаксиальный дымоход.

Обратите внимание! Иногда жильцы при устройстве вентиляции на кухне с газовой колонкой подключают проточный нагреватель и плиту в одну вытяжку. Делать этого нельзя, так как велика вероятность попадания дыма в помещение

Некоторые нюансы монтажа вытяжки

При устройстве перехода вытяжки через стену и кровельное перекрытие следует быть особенно внимательным. Трубы должны быть абсолютно герметичными – некачественный монтаж приводит к протеканию, попаданию угарного газа и температурному воздействию на перекрытие. Под влиянием влаги, химических веществ и высоких температур материал перекрытия начнет разрушаться, а может даже загореться.

Поэтому в процессе монтажа трубы необходимо следить за жесткостью конструкции, в месте установки фитингов следует ставить дополнительное крепление.

Участки между дымоходом и перекрытием закрывают теплоизоляцией из негорючих материалов. Стыки трубы рекомендуется обработать термостойким герметиком.

При первом пуске газовой колонки необходимо проверить герметичность вытяжки и силу тяги.

Требования нормативных документов

Согласно таблице определений НПБ 252-98 вытяжная труба для газовой колонки является соединительной для дымоотводящего патрубка аппарата и дымового канала. Соответственно она транспортирует продукты горения газа и должна отвечать требованиям, которые предъявляются к дымоходам. Их несоблюдение чревато загазованностью помещения и отравления угарным газом.

Все требования к дымоходам изложены в следующих нормативных документах:

НПБ 252–98;
Правила производства трубо-печных работ ВДПО;
СП 42-101-2003, приложение Г
СП 60.13330.2012, который является актуализированной редакцией СНиП 41-01-2003 (взамен СНиП 2.04.05–91).

Основные положения, которые непосредственно касаются дымоудаления от бытовых газовых колонок, сводятся к следующим пунктам:

Площадь сечения вытяжной трубы принимается не менее сечения выходного патрубка агрегата;
Необходимо обеспечить полную герметичность дымохода, его стойкость к коррозии и высоким температурам до 200 °C;
Прокладка соединительных труб через жилые комнаты запрещена;
Вертикальный участок вытяжной трубы на выходе из колонки должен быть высотой от 500 мм, в отдельных случаях допускается уменьшение до 250 мм;
Соединительные трубы должны быть длиной до 3 м в новых зданиях и до 6 м в существующих;
Допускается использовать не более 3-х поворотов с радиусом изгиба не меньше диаметра;
Вытяжная труба устанавливается на расстоянии от потолка или стены из несгораемых материалов не менее 5 см, если же они сгораемые или трудносгораемые, то не менее 25 см. Расстояние может быть уменьшено до 10 см за счет принятия защитных мер согласно СП 42-101-2003;
Если соединительная труба для газовой колонки проходит через неотапливаемое помещение, то необходимо использовать теплоизоляцию;
Вытяжная труба должна прокладываться с уклоном 0,01 или больше в сторону прибора.

Дымовые каналы устраиваются в стенах из негорючих материалов и утепляются при необходимости во избежание появления конденсата. Если подходящие стены отсутствуют или в эксплуатируемом здании не предусмотрены каналы для удаления продуктов сгорания, то устанавливают дымовую трубу насадного или коренного типа.

Каждое топливосжигающее устройство должно иметь отдельный дымовой канал или трубу. В отдельных случаях допускается отвод отработанных газов от колонки и котла в один дымоход с увеличением сечения трубы. При этом ввод продуктов сгорания в канал должен производиться на разных уровнях на расстоянии не менее 0,75 м или на одном уровне с применением рассечки высотой 0,75 м и толщиной 0,12 м.

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской) кровле – не менее 200 см.

После завершения установки обязательно проверяется герметичность дымоотводящего трубопровода и наличие тяги. Во избежание опасности исчезновения тяги в результате обмерзания оголовка или его перекрывания посторонними предметами запрещается использовать насадки на дымовых трубах в виде зонтов, дефлекторов и т.д.

Монтаж и установка дымохода

Монтаж начинают от газовой колонки. Обычно процесс сборки включает в себя следующие этапы:

Монтируем проходной патрубок в стену, через которую будем проводить трубу по удалению дыма. Устанавливаем поворот для перехода на наружную, вертикальную часть системы. Присоединяем трубу к выходному отверстию колонки.
На наружной стене монтируем трубу дымоотвода. Делается это путем помещения одного элемента конструкции в другой. Стыки на трубах фиксируем с помощью хомутов.
По всей длине дымоотвода распределяем кронштейны, поддерживающие конструкцию. Шаг между кронштейнами должен составлять порядком двух метров

Основное внимание при закреплении системы нужно уделять отсутствию прогибов труб. Их не должно быть на протяжении всей длины

Устанавливаем защитный оголовок. Зонт, предохраняющий от попадания осадков внутрь. В нижней части вертикального отрезка конструкции закрепляем ревизионное окошко.
По завершению работ следует обязательно проверить тягу. Для этого берем коробку спичек. Зажженную спичку подносим к дымоотводу. Огонь от источника горения будет клониться в сторону, это свидетельствует о наличии тяги.

Неполадки, возникающие при эксплуатации системы дымоотвода:

Неправильная установка системы удаления дыма или применение материалов плохого качества при использовании дымоотвода, может привести к прогоранию.
Неправильное пользование газовой колонкой, приводит к возникновению пожара. Происходит возгорание сажи.
Плохая теплоизоляция приводит к образованию большого количества конденсата.
Причиной плохой тяги является неправильная конструкция дымоотвода, неудачный подбор теплоизоляции.

Дымоход должен быть качественным, следует доверять его установку специалистам.

Благодаря этому вы сможете не только пользоваться надежной системой для удаления дыма, но и сохраните свое здоровье.

14 фев 2013, 08:54

Народ, из чего сделать подключение к вытяжке для газовой колонки? Есть в продаже нержавеющие гофры, но они дорогие и есть гофры вентиляционные – алюминиевые. Вот не знаю, не прожжет ли выхлоп колонки алюминий, ведь он плавится при температуре всего 660С. А температура пламени превышает 1000С.

14 фев 2013, 09:10

Это распространенное заблуждение. Температура пламени хоть и составляет около 1300С, однако температура на выхлопе резко снижается до 200-300С. Это вполне нормально, алюминий держит хорошо. Чем дальше от газовой колонки.

Тем температура конечно ниже. На входе в вентиляцию она вообще не превышает 100С.

У вас нет необходимых прав для просмотра вложений в этом сообщении.

Вытяжная труба для газовой колонки – особенности выбора

Одним из наиболее распространенных устройств, способных обеспечить бесперебойное горячее водоснабжение дома, является газовая колонка. Она прекрасно справляется с подогревом любого объема воды в кратчайшие сроки. При этом современные модификации позволяют четко задавать требуемую температуру и автоматически включаются-выключаются в соответствии с режимом работы водоразборной точки.

Проточные водонагреватели, работающие на газе, довольно экономны и безопасны в эксплуатации. Единственное неудобство заключается в необходимости организации качественного отвода продуктов сгорания.

Раз и навсегда решить эту проблему можно только с помощью грамотной установки вытяжной трубы для газовой колонки.

При выборе параметров и конфигурации системы дымоотвода необходимо руководствоваться инструкциями производителя и действующими нормативными документами.

Преимущества вытяжки из гофротрубы

Для изготовления вытяжной трубы могут использоваться:

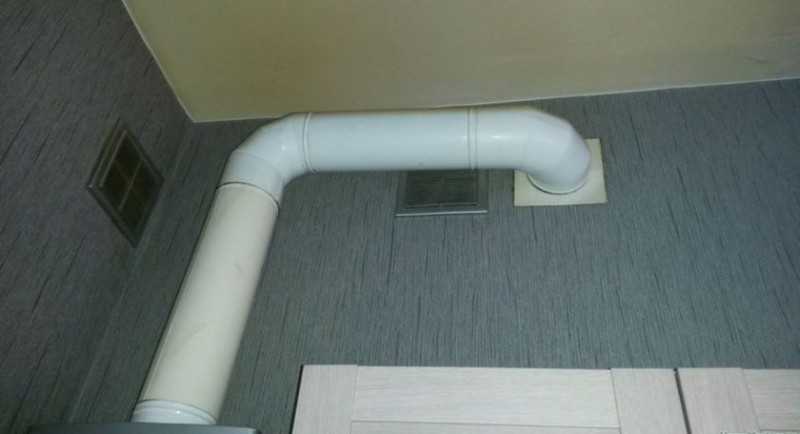

стандартные (прямые) трубы из оцинкованной или эмалированной стали. Стальная труба способна выдерживать высокие температуры, отличается прочностью и надежностью. Однако при сборке дымоотволдящего канала потребуется использование дополнительных фитингов для изменения направления системы, что приведет к снижению эффективности дымоотвода и увеличению его стоимости;

Дымоотводной канал из оцинкованной стали

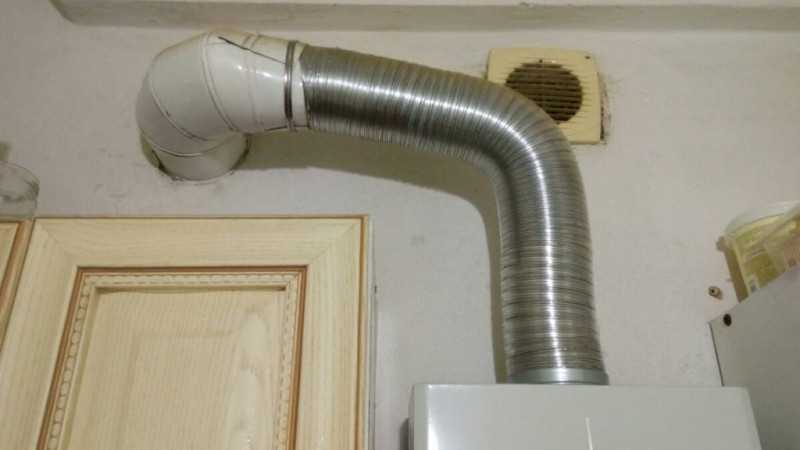

гофрированные (гибкие) трубы. Гибкая отличается простотой монтажа и невысокой стоимостью.

Гофра для дымохода

Для изготовления гофрированных дымоотводящих труб используются:

алюминий. Алюминиевая труба рассчитана на температуру до 500°С и может быть использована для котла (колонки) с небольшой мощностью;
нержавеющая сталь. Наиболее прочный материал, способный выдерживать более высокие температуры.

Гибкий дымоход из нержавеющей стали отличается:

возможностью выдерживать температуру до 900°С, что позволяет использовать его для отвода продуктов горения от оборудования любой мощности;
инертностью к кислотной среде и практически всем химически активным веществам, образующимся в результате горения;
целостностью. Трубу можно перегнуть в любом направлении без повреждения, что позволяет собрать дымоотвод без дополнительных фитингов;
невысокой стоимостью;
простотой монтажа.

Принцип работы системы

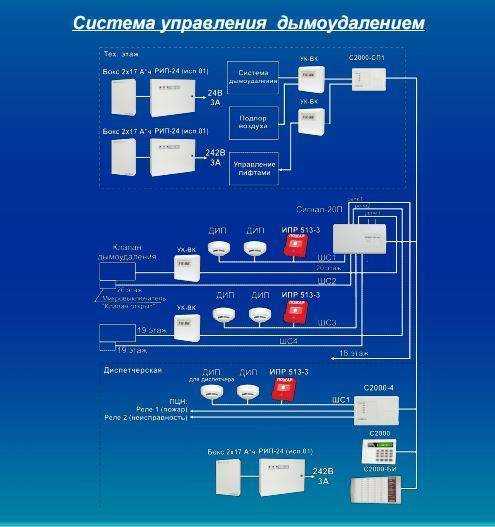

Системы противодымной защиты зданий и сооружений начинают свою работу после срабатывания пожарных извещателей в составе АПС, АУПТ, получив управляющий сигнал с их приемно-контрольной аппаратуры. После этого приборы управления системы ПДЗ передают сигналы:

На отключение установок общеобменной вентиляции, местных технологических отсосов, закрывание огнезадерживающих клапанов для исключения распространения открытого огня по воздуховодам, связывающим, как правило, все этажи зданий, отметки сооружений.

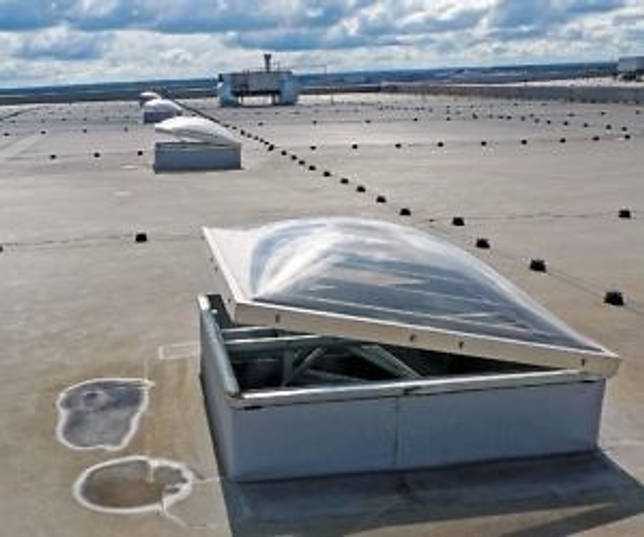

На открытие клапанов дымоудаления, дымовых люков, фрамуг, фонарей.
Пуск вентиляторов дымоудаления и принудительной подачи чистого воздуха в помещения на путях эвакуации, в лифтовые шахты.

Работа системы ПДЗ обычно продолжается и некоторое время после подавления очага пожара для полной очистки, проветривания помещений от летучих продуктов горения, порошков, газов, огнетушащих аэрозолей после работы соответствующих установок пожаротушения, защищавших помещения, где произошло возгорание.

Стоит задать вопрос, что должна обеспечивать система противодымной защиты, зачем вкладывать в ее создание немалые средства, когда здание зачастую и так уже защищено установками АПС, АУПТ.

Ответ – в случае грамотного проектирования, правильного устройства системы ПДЗ каждый элемент/изделие, выполненные согласно нормам, сертифицированные в установленном порядке, занимают свое место, обеспечивая как безопасность людей в ходе эвакуации или возможность переждать процесс ликвидации пожара в безопасных зонах зданий/сооружений; так и значительное уменьшение материального ущерба за счет резкого снижения количества продуктов горения, способных беспрепятственно распространяться по этажам, помещениям зданий, сооружений.

Библиография

Статья: «Автоматизация оборудования общеинженерных систем зданий административно-складского комплекса»
Пособие к СНИП 21-01-97 «Пожарная безопасность зданий и сооружений» МДС 21-1.98
Противопожарные требования. Новая редакция СП 7.13130 «Отопление, вентиляция и кондиционирование»
Статья: «Требования по дымоудалению и пожарной безопасности жилых зданий и производственных помещений»
Федеральный закон «Технический регламент о требованиях пожарной безопасности» от 22.07.2008 N 123-ФЗ (последняя редакция)
СП 2.13130.2020 Обеспечение огнестойкости объектов защиты
СП 5.13130.2009 Системы противопожарной защиты
СП 7.13130.2013 Требования пожарной безопасности
СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования»
СП 484.1311500.2020 Системы противопожарной защиты
Р НП «АВОК» 5.5.1-2010 Расчет параметров противодымной защиты жилых и общественных зданий
Методические рекомендации к СП 7.13130.2013. Расчетное определение основных параметров противодымной вентиляции зданий

Соединители для воздуховодов газовой колонки

✓ В наличии на сегодня, : Магазин/ офис:м. Черная речка:много Склад:много Доставка:многоМатериал: стальные толщиной 0.6мм Покрытие: белая термостойкая эмаль Подробнее Ниппель дымохода газовой колонки используется для присоединения трубы торцевой частью к тройнику, переходу, а также как стартовый элемент на редких моделях газовых колонок	Размер	Опт	Розничная цена
Ниппель Ø80 мм	126	126 руб
Ниппель Ø100 мм	126	126 руб
Ниппель Ø110 мм	126	126 руб
Ниппель Ø120 мм	126	126 руб
Ниппель Ø125 мм	126	126 руб
Ниппель Ø130 мм	126	126 руб
Ниппель Ø140 мм	126	126 руб
Ниппель Ø150 мм	126	126 руб
Ниппель Ø160 мм	126	126 руб

Изготовление и установка дымохода своими руками

Правила монтажа отводных каналов едины для колонок любого типа и года выпуска.

Перед началом работы рекомендуется проконсультироваться со специалистами. Следует помнить, что подключение колонки могут проводить только сотрудники сертифицированной службы.

Из каких материалов лучше сделать

На монтаже дымохода для водонагревателя экономить нельзя. Во-первых, дешевые изделия быстро приходят в негодность. Во-вторых, они не отличаются той производительностью, которая требуется для эффективного отвода продуктов горения.

Целесообразно останавливаться на материалах, отвечающих следующим критериям:

прочность;
устойчивость к коррозии;
водонепроницаемость;
огнеупорность;
долговечность;
гибкость и эластичность.

Чертеж и схемы

Схемы составляются на персональном компьютере или отрабатываются на бумаге. Предварительно делаются замеры стен, потолков и крыши.

Чертеж делается в масштабе, чтобы иметь возможность точно определить соответствие конструкции требованиям СНиП. Кроме этого по схеме проводится расчет необходимых материалов для изготовления канала удаления дыма из водонагревательной колонки.

Расчет размеров

При проведении расчетов необходимо учесть, что для водонагревателей с вертикальным патрубком необходимо обеспечить не меньше 250 см вертикального канала.

Кроме этого, необходимо учесть следующие нюансы:

диаметр дымохода не меньше сечения патрубка;
количество углов не более трех;
общая длина горизонтальных участков не больше 300 см;
обязателен небольшой уклон в стороны колонки;
допускаемый уклон при обходе элементов здания — 30 °.

Разновидности дымоотвода

Выбор подходящей трубы зависит от принципа работы колонки. Они делятся на два типа:

С открытой камерой сгорания (атмосферные). Горение поддерживается за счет естественного давления воздуха, забираемого из помещения

Поэтому здесь важно наличие вентиляции.
С закрытой камерой. Это турбированные модели, воздух в которых принудительно нагнетается вентилятором.

Современные модели представляют собой закрытый тип. Их удобно устанавливать как в квартирах, так и в частных домах. Подобное устройство можно назвать бездымоходным, поскольку оно требует подключения одного типа канала – коаксиального. Конструкция включает две трубы, которые вставлены одна в другую.

Коаксиальный канал должен быть такого же диаметра, как и выходной патрубок колонки, не меньше. Такие же критерии отбора существуют для техники закрытого типа, только в этом случае выбор материалов и конструкций больше:

Стальной дымоотвод. Состоит из нержавеющих труб длиной не более 1,5 метра. Используется для организации отвода внутри дома. Предполагает не более трех изгибов при сборке;

Двухконтурный сэндвич. Конструкция состоит из двух нержавеющих труб, которые находятся одна в другой. Между ними прокладывается слой изоляции. Отлично подходит для организации в неотапливаемом помещении, когда нужно избежать промерзания. Также предупреждает появление конденсата;

Кирпичные, асбестоцементные, керамические шахты, которые внедряются во внутреннюю часть стены;

Гофрированные выводы из алюминиевой фольги или нержавейки — вытяжные трубы для подсоединения к шахте.

Устройство дымоходной системы

Составляющие конструкции, которые понадобятся вам при установке:

Зонт — верхняя защита от попадания в отверстие посторонних элементов;
Дымоходная труба;
Патрубок — изолирующий элемент;
Крепежные кронштейны;
Соединительные элементы — хомуты;
Тройник — позволяет перейти от корпуса колонки к вытяжке;
Контрольное окно (лючок) — позволяет отслеживать состояние шахты;
Сборник для конденсата.

Что лучше выбрать

Многие жители квартир выбирают самый дешевый вариант – гофрированную трубу из алюминия. Их просто устанавливать, они изгибаются в любом направлении. Вместе с тем они достаточно опасны. Алюминий может в любой момент прогореть, а отравление угарным газом – привести к летальному исходу.

При строительстве частного дома сразу закладывают дымоход. Шахта выкладывается кирпичом, во избежание скапливания конденсата внутри устанавливают асбестовую трубу. Причем для колонки и котла предусматривают отдельные системы дымоотведения.

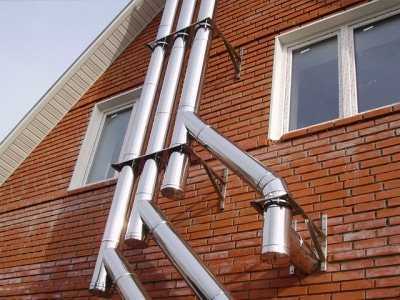

Другой вариант для дома — наружный стальной дымоход. Он утеплен внутри, прост в установке и эффективен. Если вы купили дом без вытяжки и основательной шахты, то это вам подойдет.

Что нужно учитывать:

Высота отводного канала должна составлять не менее 4,5 метров

Важно, чтобы все отверстие было одного диаметра, без сужений, иначе будет плохая тяга;
Диаметр по стандарту — 11–13 сантиметров. Подбирается индивидуально в зависимости от модели прибора;
Климатические условия

От этого критерия зависит подбор конструкции и материалов, которые будут устойчивы к холоду и жаре;
Дымоотвод должен возвышаться над крышей дома не менее чем на 1 метр.

Как подобрать вытяжную систему для котлов работающих на газу и колонок?

Есть несколько вариантов труб для установки вентиляционные системы во время установки газовой колонки.

Единым правилом считается необходимость приобретения труб не меньше 11 мм в диаметре. Интенсивность убирания продуктов горения во время работы котла на газу или проточной колонки зависит от диаметра трубопровода.

Прекрасным вариантом станет приобретение труб диаметром 13 мм. Более широкие дымоходы устанавливают, если рассчитано несколько точке водозабора при более мощном газовом оборудовании.

Есть установленные требования к качеству материалов для вытяжной трубы продуктов горения газовой колонки. Для эффектной, надёжной и неопасной работы требуется:

Очень высокая гладкость внутренних стенок трубопровода (равноценная шероховатость не больше 1 мм), чтобы не только газы, но и копоть беспрепятственно покидала коммуникации. Шероховатость выше разрешённых показателей делает прекрасные условия для задержки золы и сажи, что приводит к сужению просвета трубы и недостаточной интенсивности убирания газов.
Стойкость труб к действию большой температуры и агрессивной атаке химически активных соединений продуктов горения.

Окончательный выбор материала труб для вытяжной трубы остаётся за хозяином. На него воздействуют не только соображения функциональности, но и финансовые возможности на текущий момент.

Изготовители рекомендуют трубы различного качества, цены и служебного срока:

Металлические. Лёгкие, оптимальные по стоимости трубы обладают одним минусом – они быстренько прогорают во время работы в условиях больших температур.
Вытяжная труба из стали оцинкованной защищена от коррозийных процессов, имеет доступную стоимость, однако при её работе в условии высокотемпературного режима могут выделяться вещества которые вредны.
Прекрасным выбором являются вытяжки из стали с эмалированным покрытием. Эти коммуникации обладают большой стойкостью к режиму температур, безупречной гладкостью внутренней стены, однако не дешёвы.
Прекрасным вариантом профессионалы соглашаются вытяжки для газовой колонки из нержавейки. Они отличаются большим служебным сроком, хорошей гладкостью, стойки к температурным и влияниям химии. Бывают различной комбинации, однако монтаж вытяжки из нержавеющей стали очень дорог.

Кол-во соединителей (а это означает соединений и возможных протечек воздуха) влияет напрямую на непроницаемость будущей вытяжки. Плотность дымохода должна подходить классу В, а это минимум подсоса воздуха снаружи. Заключительный параметр для выбора – конфигурация труб для вытяжной трубы:

традиционные трубы с процессом установки на фитингах,
волнистые, гибкие,
коаксиальные.

Коаксиальная труба собой представляет трудную конструкцию, где одна труба вмонтирована в иную с достаточным зазором по диаметру. По внутренней трубе выполняется отвод продуктов згорания. По просвету между внутренней и внешней трубой понудительный поддув свежего воздуха снаружи в пространство помещения.

Коаксиальная вытяжная труба из нержавеющей стали имеет не только очень высокую стоимость, но и ряд практичных положительных качеств:

Обособленность внутренней трубы + подача холодного воздуха не дают трубе разогреваться во время работы. Нет необходимости в добавочной теплоизоляции, увеличивается безопасность.
В помещении пополняется содержание кислорода, который «забирает» колонка газовая во время работы.

Альтернативой очень дорогому дымоходу коаксиального типа из стали считается не дорогой двухканальный выполненный из пластика провод труб. Однако его служебный срок намного меньше.

Необходимо обратить свое внимание! Большинство современных колонок работающих на газу и котлов имеют закрытую систему сгорания топлива. Для них процесс установки коаксиальной вытяжки считается обязательным

Трубы гофрированные из нержавейки можно именовать безупречными для установки бытовой газовой вытяжки: они комфортны при собирании, имеют небольшое количество соединений, имеют высокую антикоррозийную стойкость, их легко скрыть в шкафах. Это самые дорогие и самые долговечные трубы для дымохода при газовом оборудовании.

Требования, предъявляемые к дымоходам

Установка газового и другого обогревающего оборудования должна происходить, согласно правилам установки дымохода.
Должен соблюдаться правильный подбор параметров дымохода (высота, сечение), который должен отвечать требованиям установленного теплогенерирующего оборудования, ведь от этого будет зависеть его работа.
Монтажные работы должны производиться специалистами с соблюдением всех требований пожарной безопасности и согласно нормативной документации (см. Установка дымоходов).

Требования к дымоходам

Общие правила

В зависимости от условий использования дымоходы могут иметь различную конструкцию. От качества изготовления дымохода и материала зависит его бесперебойная работа и эффективность.

Естественное удаление через окна

Как несложно заметить, в своде правил 7.13130 нет никаких упоминаний об использовании окон для естественного дымоудаления, что кажется неправильным, ведь с их помощью легко проветрить помещения.

Объяснений этому факту, публикуемых на форумах специалистов проектных организаций, пожарной безопасности, несколько:

Окна, в том числе из коридора, могут располагаться на фасадах строительных объектов с наветренной стороны, что в случае сильного ветрового давления приведет к невозможности удаления дыма через такие проемы в стенах.
Площадь окон из коридора здания обычно недостаточна для расчетного дымоудаления.
Окна, расположенные на путях эвакуации, чаще всего наглухо закрыты, с них сняты ручки, другие приспособления для открытия, а разбить современные пластиковые окна весьма непросто.
Окна, как правило, не оснащаются устройствами с электромеханическими приводами для автоматического, дистанционного открывания в случае пожара.

В то же время пункт 12.4 СП 60.13330.2012 (действующего на момент написания статьи), который является актуализированной версией СНиП 41-01-2003 – основного нормативного документа, используемого при проектировании систем вентиляции, отопления, допускает использование окон для противодымной защиты наравне с другими устройствами, если они обеспечены автоматическим, дистанционным, а также ручным по месту монтажа управлением при пожаре.

Требования к дымоходам для газовых колонок (СНИП)

Требования к дымоходам изложены в следующих документах:

СНиП 41-01-2003 в новой редакции (СП 60.13330.2012);
НПБ 252-98 (нормы пожарной безопасности);
СП 42-101-2003;
ВДПО (правила производства трубо-печных работ).

Основные положения, касающиеся непосредственно удаления дыма от бытовых колонок, собраны в следующих пунктах:

Площадь сечения трубы дымоотвода должна быть большей или равной сечению выходного патрубка колонки;
Прокладка газовых труб через жилые комнаты запрещена;
Система дымохода должна быть полностью герметична, стойка к коррозии и температурам до 200°C;
Вертикальный участок дымохода на выходе из колонки не должен быть короче 500мм. Лишь в некоторых случаях этот показатель уменьшается до 250мм;
Длина соединительных труб не должна быть более 3м в проектируемых домах и не более 6м в существующих;
В конструкции допускается устройство не более 3 поворотов с радиусом не менее диаметра трубы;
Если стена здания выполнена из негорючих материалов — расстояние от нее до вытяжной трубы должна быть не менее 5см, если материал стен горюч — не менее 25см. Если выполнены огнезащитные требования СП 42-101-2003 –расстояние может быть уменьшено до 10см;
Если соединительная труба проходит через неотапливаемое помещение, ее необходимо защитить теплоизоляцией;
Уклон трубы вытяжки в сторону колонки должен составлять более 0.01;
Нельзя использовать одну вытяжку для газовой колонки и для газовой плиты;
Высота потолков в помещении с водонагревателем и дымоходом не должна быть менее 2м. Площадь – не менее 7.5 м для одного прибора, не менее 13.5- для 2х.

Техническое обслуживание

Эффективное удаление газов и дыма при возникновении пожара может обеспечить только работоспособная система. Для этого следует регулярно проводить техническое обслуживание и регламентные работы сотрудниками лицензированных организаций.

Квалифицированные специалисты компании «Монтажград» могут выполнить проектирование, установку, испытание и ввод в эксплуатацию, а также обслуживание различных видов систем пожарной безопасности, в том числе систем дымоудаления на объектах любого назначения. Условия сотрудничества и порядок заключения договора можно уточнить по номеру +7 (495) 775-75-97.

ООО «Инженерная компания «Монтажград», 2014

Естественное дымоудаление

В естественной системе дымоудаления, как в любой естественной инженерной системе есть один большой минус и один большой плюс. Плюс в том, что система пассивная, т.е. не требует больших капитальных затрат, не потребляет электроэнергию и имеет минимум рабочих механизмов, которые следует проверять и обслуживать. А минус – в обеспечении стабильной работы такой системы.

Нормы обязывают нас обеспечить защиту от ветра для таких кровельных клапанов и фрамуг, чего мы совершенно не можем гарантировать.

Естественное дымоудаление не требует системы компенсации. Расчет системы естественного дымоудаления выполняется в зависимости от формы помещения, вида пожарной нагрузки (что именно горит), площади и возможного расположения очага пожара.

Люк естественного дымоудаления на крыше складского комплексаЛюк естественного дымоудаления в рабочем режиме с зубчато — реечным приводом

Система естественного дымоудаления используется только в одноэтажных зданиях: складах, торговых центрах складского типа, производственных цехах. Оборудование такой системы в зданиях этажностью более одного – запрещено.

Существующие разновидности устройств и их особенности

На основании условий работы, способа установки, конструктивных особенностей исполнения вентиляторы систем дымоудаления могут условно разделяться на следующие виды и типы:

вентилятор дымоудаления крышный – устанавливается на открытых участках кровли, поэтому следует дополнительно организовывать им оптимальную защищенность;
осевой вентилятор дымоудаления (аксиальный) – позволяет отводить избыточное тепло от мест возгораний, тем самым, облегчая работу по возгоранию или уничтожению пожара. Имеет небольшие размеры, высокий КПД и регулирует расход воздуха. Применяется в вытяжных вентиляционных системах при обычной среде;
канальный вентилятор дымоудаления – конструкция подобного оборудования благодаря особой защите электродвигателя позволяет осуществлять работу даже в неблагоприятных условиях внешней среды. Данные устройства обладают высокой эффективностью;
вытяжные вентиляторы промышленные дымоудаления – вентиляционное оборудование, используемое для промышленного назначения и основанное на центробежных процессах;
вентилятор радиальный дымоудаления – на сегодня такие устройства признаны самыми эффективными, прочными и надежными и используются чаще всего на промышленных объектах либо производствах. Имея высокую мощность, радиальное оборудование применяется также при транспортировке воздушных либо газовых сред, без наличия каких-либо разрушающих или опасных веществ. Работа устройств основана на вращении барабана с лопастями изогнутой формы и применяется в пылевой или агрессивной среде;
вентилятор дымоудаления пристенный – получили широкое распространение на сегодняшний день, поскольку данные системы позволяют устанавливать и прокладывать оборудование технически правильно без учета крыши. Такой вид устройств способен без снижения качества утилизации продуктов горения одновременно работать с несколькими воздушными отводами. Кроме этого пристенный вентилятор эффективно справляется с распространением последствий горения.

Осуществляя подбор вентилятора дымоудаления, следует учитывать, что все технические характеристики и свойства, представляемые в каталогах изготовителями соответствуют оптимальному уровню атмосферного давления, а также нормальной температуре воздуха, колеблющейся в пределах не более 20 градусов.

Также наиболее значимыми показателями, согласно которым выбираются отдельные виды вентиляторов дымоудаления, являются:

удобство и простота установки – наличие возможности самостоятельного проведения установки и сборки системы дымоудаления;
уровень долговечности и надежности конструкции в целом – данные параметры определяются качеством сборки, а также уровнем выполнения дополнительных или отдельных частей оборудования;
степень мощности устройства – менее мощное оборудование может не полностью справиться с возложенными на него функциональными характеристиками, а слишком мощное – будет вызывать излишний перерасход используемых ресурсов.

Установка вентиляторов дымоудаления крышного типа предполагает учета некоторых немаловажных факторов, к которым можно отнести:

конструктивные особенности крыши, а также используемого материала для покрытия кровли;
наклонный угол крыши – влияет на принцип расположения вентилятора на поверхности;
типовые свойства и размеры выбранного вентилятора.

В зависимости от применяемого кровельного материала монтаж вентилятора дымоудаления может осуществляться несколькими методами:

на крыше с твердым типом покрытия – устройства закрепляются на продолжениях шахт системы вентиляции, выполненных из материалов, таких как бетон или кирпич. Это способствует максимальному сцеплению с поверхностью сформированной конструкции;
на мягком кровельном покрытии – более сложный вариант закрепления и стыковки вентилятора, зависящий от множества условий и используется зачастую исходя из заданной ситуации.

В целом принятие решения о применении того или иного вида дымоудаления принимается в пределах конкретной ситуации на основе различных эксплуатационных условий, стоящих перед данной системой.

Учитывая простоту в установке и настройке, практически каждый вентилятор дымоудаления, является уникальным решением для создания эффективной и высококачественной системы пожарной безопасности.

Площадка торцевая (пластина настенная) для газовых колонок

✓ В наличии на сегодня, : Магазин:м. Черная речка : много Склад:много Доставка:многоМатериал: стальные, толщиной 0.6мм; Покрытие: белая термостойкая эмаль Габаритный размер 170*240мм. Подробнее Торцевая площадка предназначена для присоединения воздуховода газовой колонки к вентиляционному каналу в стене. Легкая установка на саморезы.	Размер	Опт	Розничная цена
Площадка торцевая Ø100	180	242 руб
Площадка торцевая Ø110	190	242 руб
Площадка торцевая Ø120	200	242 руб
Площадка торцевая Ø125	243	243 руб
Площадка торцевая Ø130	208	243 руб
Площадка торцевая Ø140	216	264 руб
Площадка торцевая Ø150	228	264 руб
