Технология производства
В процессе изготовления гофры применяют два элемента, такие как пружина из нержавеющей стали и полоски металла. В качестве металлов для полос используют алюминий и нержавейку. При производстве труб металлическая фольга наматывается на пружину полосками и закрепляется при помощи замков. При помощи таких приспособлений гибкие дымоходы обеспечиваются устойчивой гибкостью. Изделие метрового отрезка может увеличиваться по длине в три раза, а также выворачиваться на 180°.
Магазины предоставляют большой выбор изделий. Потребитель при необходимости может приобрести гофрированный дымоходы нужного размера, что упрощает подключение к нагревательному котлу. В процессе производства трубы все соединения проверяют при помощи лазера, затем внутренние поверхности покрывают защитным составом, который предотвращает повреждение металла при действии агрессивных сред. Гибкий дымоход способен прослужить до 20 лет.
Виды гибких труб для дымоотводных каналов
Современный рынок гофрированных труб предлагает различные виды этих изделий. Но не все они отвечают требованиям безопасности и могут быть использованы для дымохода. Различают конструкции из алюминия и нержавейки.
Безопасный дымоход для камина или печи можно соорудить только из нержавеющей трубы и комплектующих
Некоторое время назад для дымоходов колонок и газовых приборов отопления применялись алюминиевые трубы. Эта многослойная гофра представляет собой трубу из ламинированной фольги, имеющую диаметр 10-15 см. Она отличается прочностью и дешевизной. С целью придания необходимой формы внутрь вставлена проволока из стали.
В сжатом состоянии алюминиевая труба имеет длину 650 мм, при растяжении – до 3 метров. Металлическим скотчем можно нарастить воздуховод.
В настоящее время такую гофру и вовсе не рекомендуется использовать.
Гофротрубы из нержавейки конструктивно схожи с алюминиевыми, но их характеристики намного лучше. Материал может выдерживать температуру до 900 °С без ущерба для конструкции канала и при этом эффективно выводить продукты сгорания приборов на жидком, твердом и других видах топлива (котлов, каминов, печей).
Преимущества гофрированного дымохода
Гофра для дымохода обладает некоторыми плюсами, по сравнению со своим классическими аналогами. Итак:
- Гофрированная труба для печного дымохода равномерно прогревается, избегая появления влаги на стенках.
- Дымоход гибкий, что позволяет собрать конструкцию абсолютно любой конфигурации и формы и при этом, гофротруба не требует дополнительных крепежей и соединений.
- Труба из нержавейки имеет монолитную поверхность, что обеспечивает лучшую герметизацию.
- Для крыши гибкий дымоход более предпочтительный, не требуется дополнительная работа по демонтажу стен, перегородок.
- Гофра может использоваться не только для печи, но и для каминов, котлов, колонок. Также её можно использовать для организации вентиляции.
Виды гибких труб для дымоотводных каналов
Современный рынок гофрированных труб предлагает различные виды этих изделий. Но не все они отвечают требованиям безопасности и могут быть использованы для дымохода. Различают конструкции из алюминия и нержавейки.
Безопасный дымоход для камина или печи можно соорудить только из нержавеющей трубы и комплектующих
Некоторое время назад для дымоходов колонок и газовых приборов отопления применялись алюминиевые трубы. Эта многослойная гофра представляет собой трубу из ламинированной фольги, имеющую диаметр 10-15 см. Она отличается прочностью и дешевизной. С целью придания необходимой формы внутрь вставлена проволока из стали.
В сжатом состоянии алюминиевая труба имеет длину 650 мм, при растяжении – до 3 метров. Металлическим скотчем можно нарастить воздуховод.
В настоящее время такую гофру и вовсе не рекомендуется использовать.
Гофротрубы из нержавейки конструктивно схожи с алюминиевыми, но их характеристики намного лучше. Материал может выдерживать температуру до 900 °С без ущерба для конструкции канала и при этом эффективно выводить продукты сгорания приборов на жидком, твердом и других видах топлива (котлов, каминов, печей).
Плюсы и минусы гофры
Гофрированная труба применима для любых дымоотводных систем, даже при очень высоких температурах отходящих газов.
Еще одним преимуществом гофротрубы является легкость соединения двух отрезков между собой
Она проявляет стойкость к:
- влажности;
- высоким температурам;
- химически агрессивным средам.
Такая труба используется не только для дымохода, но и в системах кондиционирования и вентиляции. Ее гибкость позволяет без труда установить дымоход при наличии сложных архитектурных конструкциях: потолков с уклоном, балок перекрытия, встроенных колон и т. д. Подобная особенность нержавеющей гофры для дымохода снижает стоимость и трудоемкость монтажных работ.
Для монтажа не требуются дорогостоящие комплектующие (переходники, уголки, отводы); это важно, если бюджет ограничен. Среди прочих достоинств можно отметить возможность соединения в одну конструкцию труб разных диаметров
Для этого применяются специальные адаптеры.
Недостатков у гофрированных труб немного: малый срок эксплуатации и необходимость утепления для борьбы с образованием конденсата. Кроме того, тяга в гофре намного ниже, чем в гладкой трубе, поэтому не рекомендуется выполнять по всей длине вертикальный канал из такого изделия.
Диаметр патрубка котла должен совпадать с размером монтируемой трубы
Может ли использоваться дымоходная гофрированная труба для газа?
Дымоход для печи или котла, по сути, — очень уязвимая часть конструкции. Из-за постоянных колебаний температуры и наличия ядовитых веществ в продуктах переработки топлива существует большая вероятность разрушения стенок дымохода. Особенно этому явлению подвержены кирпичные системы. Единственный выход из положения – установка стальных дымоходов, более долговечных и простых в монтаже.
Препятствий для установки гофрированных гибких изделий в качестве дымохода для газа не существует. При грамотной установке и эксплуатации такие системы могут функционировать не хуже, чем гладкие стальные или асбестоцементные трубы.
Гофрированная труба отличается прочностью, которая достигается благодаря следующим особенностям конструкции:
- её корпус имеет вид цилиндрической тубы, закрученной по спирали. Спиралевидные полосы крепко соединены с помощью замкового шва;
- армирующая проволока создает корпус – основу для трубы, защищая её от механических повреждений и ударов. При этом гибкость металлической трубы не уменьшается.
Гибкие гофротрубы можно использовать с разными типами отопительных приборов, в том числе и газовых
Принципы установки
Порядок монтажа прост. После размещения и закрепления корпуса прибора на стене, на выводящий патрубок (он находится сверху) надевается гофра. Соединение закрепляется хомутом. Чтобы снизить уровень шума, конструкцию максимально растягивают. Свободный конец вставляется в отверстие дымоотвода и фиксируется.
Следите, чтобы труба не соприкасалась с электропроводкой и другими коммуникациями. Для вывода отвода на улицу обязательно используйте теплоизоляцию во избежание скапливания конденсата.
Описанные выше операции подходят технике с открытой камерой сгорания, когда в доме есть дымоход. Если его нет, тогда проделывается отверстие в стене и монтируется коаксиальный отвод. Это характерно для приборов с закрытой камерой.
Как видите, к выбору и установке отводящего канала нужно подойти ответственно. От этого зависит ваша безопасность и эффективность работы техники. Возможно, лучше доверить обустройство профессионалам, тогда не придется волноваться о качестве проделанных работ.
Требования к дымоходам по СНиП
Проектирование и строительство дымоотводящих каналов из гофрированной алюминиевой трубы должны осуществляться в соответствии с содержанием СНиП II 35 и СНиП 2.04.05. Согласно информации, приведённой в регламентирующих документах, требуется строгое соответствие следующим параметрам:
- Установка осуществляется вертикально. Минимальный допустимый наклон не должен быть меньше 30° и отклоняться в бок на 1 м. Кроме того следует учитывать площадь сечения наклоняемой зоны (её значение должно быть выше вертикальных сечений).
- Фрагмент, соединяющий источник дыма с основным каналом устанавливается вертикально. Протяжённость этого участка должна быть не менее 50 см (при расчёте от нижней дымоотводящей части трубы до колена, смонтированного в горизонтальном положении).
- При использовании в помещениях с высотой потолков менее 2,7 м, в газовых котлах со стабилизаторами тяги, допускается снижение протяжённости вертикальной гофры до 25 см. При отсутствии стабилизатора – до 15 см.
- В новых домах суммарная протяжённость дымоотводящих каналов, расположенных в горизонтальной плоскости, не должна превышать 3 м, в построенных ранее – не больше 6 м.
- Наклон в направлении источника дыма не более 0,01°.
- В гибких и остальных каналах допускается не больше 3 изгибов. При этом поворот возможен только если радиус закругления больше диаметра основного канала.
- Провисание гофры запрещено. Исключены зазоры в местах соединения. Вхождение звеньев друг в друга осуществляется в направлении хода дыма. При соединении с аналогичным по форме и диаметру каналом, используют специальные хомуты. Контакт с другими выполняется с применением специальных герметизирующих средств.

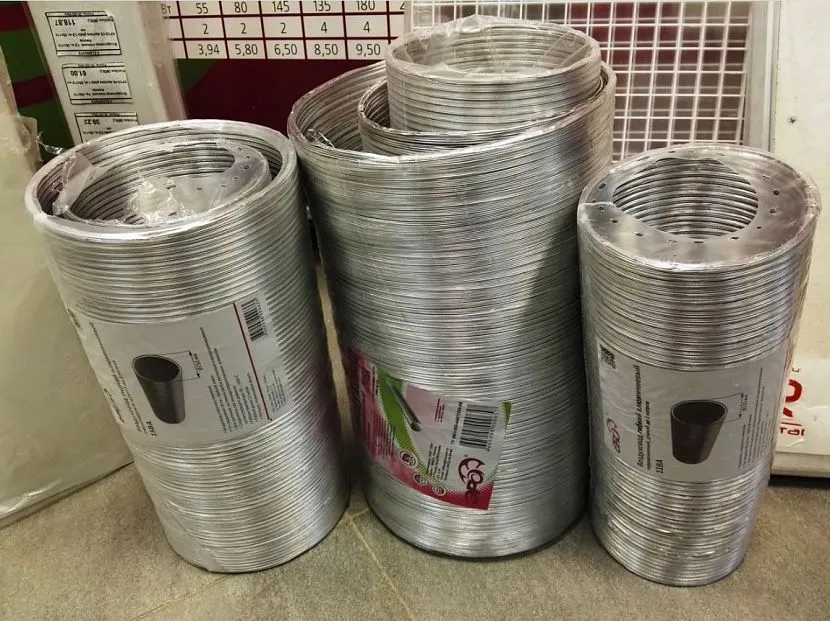

Так она выглядит в скрученном видеИсточник simpalsmedia.com
Что нельзя делать
Согласно вышеупомянутых СНиПов, установка алюминиевой гофры осуществляется со строгим соблюдением перечисленных условий. Кроме того, запрещается следующее:
- Прокладывать гофрированный и любой другой дымоход через жилые помещения.
- Выводить противоположный конец канала сквозь стену в пространство подъезда, лоджии, закрытого перехода.
Противоположный, выведенный на наружную плоскость фасада, конец без монтажа вертикально установленного канала, устанавливается в соответствии с инструкцией по подключению конкретного газового оборудования. Руководствоваться при этом следует значениями, представленными в приведённой ниже таблице.

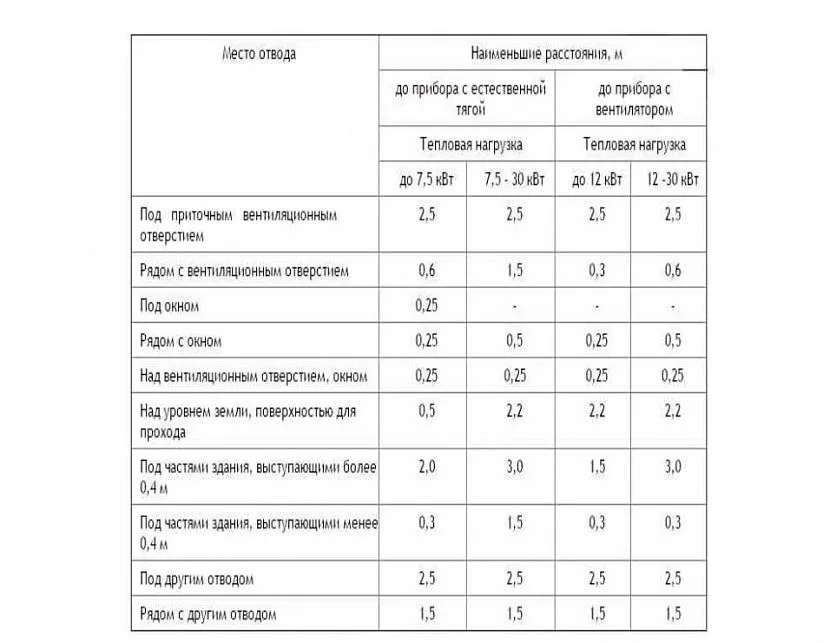

Таблица для самостоятельного определения наименьшего расстоянияИсточник avatars.mds.yandex.net
Мнение эксперта
Согласно содержанию Свода Правил по проектированию и строительству газораспределительных систем, из металлических и полиэтиленовых труб использование алюминиевой гофры на дымоходе не запрещено. Хотя, иногда инспектор может потребовать смонтировать трубопровод с применением другого материала. Мотивирует он это (преимущественно) вышеупомянутой низкой температурой плавления металла.
Кроме того, не исключена вероятность возгорания сажи, что приведёт к прогоранию стенок. Именно таким образом ядовитый угарный газ и проникнет внутрь помещения.
Специалист высказывает своё экспертное мнениеИсточник avatars.mds.yandex.net
Какие бывают дымоходы для газовых колонок
Гофрированные дымоходы производятся из материала – ламинированная многослойная алюминиевая фольга. По всей длины трубы между слоями алюминия располагается армирующая стальная проволока. Отличительной способностью гофрированных труб из фольги является возможность увеличение их размера до трех метров.
Дымоход газовой колонки из стали. Производятся из стали высокого качества. Исполняется в виде отрезков труб. Их длина от одного до полутора метров. На стальных дымоходах допускается не более трех изгибов. Для защиты трубы покрываются жаропрочной эмалью. Слабым местом является необходимость утеплять трубу в зимний период времени года.
Коаксиальные дымоходы выполнены из двух труб, расположенных одна внутри другой. Соединения происходит при помощи особых перемычек. Из-за них, трубы не соприкасаются. По наружной трубе уличный воздух поступает к горелке. А отработанные газы выходят по центральной наружу. Благодаря такому исполнению уличный воздух нагревается от центральной трубы, повышая КПД системы.
Существует две конструкции коаксиального дымохода – горизонтальная и вертикальная.
Двухконтурные дымоходные трубы. Производят такие дымоходы из нержавеющей стали. Состоят из двух труб, одна находится внутри другой. Внутренняя труба отделяется теплоизоляцией из минеральной ваты. Это имеет свои положительные стороны – нет посторонних запахов, не образуется конденсат.
Виды гибких труб для дымоотводных каналов
Современный рынок гофрированных труб предлагает различные виды этих изделий. Но не все они отвечают требованиям безопасности и могут быть использованы для дымохода. Различают конструкции из алюминия и нержавейки.
Безопасный дымоход для камина или печи можно соорудить только из нержавеющей трубы и комплектующих
Некоторое время назад для дымоходов колонок и газовых приборов отопления применялись алюминиевые трубы. Эта многослойная гофра представляет собой трубу из ламинированной фольги, имеющую диаметр 10-15 см. Она отличается прочностью и дешевизной. С целью придания необходимой формы внутрь вставлена проволока из стали.
В сжатом состоянии алюминиевая труба имеет длину 650 мм, при растяжении – до 3 метров. Металлическим скотчем можно нарастить воздуховод.
В настоящее время такую гофру и вовсе не рекомендуется использовать.
Гофротрубы из нержавейки конструктивно схожи с алюминиевыми, но их характеристики намного лучше. Материал может выдерживать температуру до 900 °С без ущерба для конструкции канала и при этом эффективно выводить продукты сгорания приборов на жидком, твердом и других видах топлива (котлов, каминов, печей).
Применение гибкого дымохода из нержавеющей стали
Изделия из листовой гофрированной стали могут применяться в устройстве высокотемпературных систем (как было отмечено выше, температура не должна превышать 400 градусов). Для кухонных газовых колонок использование гибких дымоходов оправдано, так как температура газов на выходе опускается до 200-300 градусов (при температуре в котле, достигающей 1000-1200 градусов).
Гибкие трубы часто используются в качестве внутреннего канала в системах дымоотводов из керамики
Также гофрированные трубы из нержавеющей стали используются при монтаже и в ремонтных работах существующих дымоходов. Они прекрасно выполняют функцию адаптера (переходника) в системах из гладкостенных труб.
Газовую гофрированную трубу из нержавеющей стали применяют и в качестве газовой подводки для бытовых приборов. Для таких конструкций используются латунные или нержавеющие фитинги с наличием диэлектрической подкладки. В продаже встречаются подобные трубы с полиэтиленовым покрытием (традиционно для газовых труб используется желтый цвет маркировки). Гофрированные изделия для газовых подводок выпускаются небольших диаметров, в основном – 15 мм или 20 мм.
Установка гофры для газовой колонки
Использовать гофру для дымохода газового котла вполне оправданное решение, учитывая стоимость, положительные стороны – это оптимальный вариант, чем прокладка основательной конструкции, которая кроме этого потребует фундамента и более существенного ремонта. Несмотря на то, что в самой колонке температура может достигать порядка 2000 градусов, в самом канале этот показатель редко будет превышать и 200. Поэтому гибкий дымоход вполне безопасен в таком случае, и можно не беспокоиться за пожароопасность.
Перед установкой гофры, уточните возможность применения в конкретно вашей квартире или доме. Для этого уточните в технических документах размеры и сечение труб, категорически запрещается использовать меньший диаметр. В случае использования меньшего сечения, со временем конструкция потеряет прочность, форму, а также герметичность. Помимо этого, будут наблюдаться поломки в самом котле, из-за недостаточного дымоотделения. Кроме того, учитывайте, что длина гофры не должна быть более 3 метров.
Надеемся, приведенная статья вам помогла, будем признательны, если вы поделитесь с нами в соц. сетях.
Преимущества и недостатки гофрированных труб для дымоотвода
К положительным сторонам применения гофры для таких целей можно отнести следующие моменты:
- Сечение дымоотвода в виде окружности является наиболее благоприятным для прохождения газов. Поток поднимается по ней по спирали из-за чего в углах квадратного или прямоугольного канала создаются застойные зоны, в которых активно конденсируется влага, присутствующая в дыме. Она становится «ловушкой» для не сгоревших мелкодисперсных частиц топлива. Эта смесь и становится сажей, которая может перекрыть дымовой канал полностью, что делает невозможной дальнейшую эксплуатацию теплового агрегата в доме.
- Простая стыковка отдельных элементов дымоотводной трубы. Для этого достаточно простого адаптера и пары хомутов.
- Простой и доступный ремонт, связанный с простым демонтажем и легкой сборкой нового дымового канала.
- Потребность в различных комплектующих изделиях минимальна, поскольку не используются уголки, повороты и прочие подобные элементы.
- Удобство прокладки дымохода с изменениями направления, если нужно обойти препятствия в виде стропил и других конструктивных элементов.
Вместе с тем, имеется и несколько отрицательных сторон их использования:
- Малая толщина стенок (0,1 миллиметра), что приводит к активному охлаждению дымоотвода и сопровождается образованием большого количества конденсата, а следовательно, и сажи. Дымовой канал из жаропрочной гофры нуждается в тщательном и качественном утеплении.
- Неровность внутренней поверхности стенок гофры, способствующая усиленному образованию конденсата и сажи.
Чаще всего гофрированные трубы используются для устройства вкладыша в кирпичные или другие каналы в форме прямоугольника,
а также в местах подсоединения котла к отводящему дым каналу.
Требования нормативных документов
Согласно таблице определений НПБ 252-98 вытяжная труба для газовой колонки является соединительной для дымоотводящего патрубка аппарата и дымового канала. Соответственно она транспортирует продукты горения газа и должна отвечать требованиям, которые предъявляются к дымоходам. Их несоблюдение чревато загазованностью помещения и отравления угарным газом.
Все требования к дымоходам изложены в следующих нормативных документах:
- НПБ 252–98;
- Правила производства трубо-печных работ ВДПО;
- СП 42-101-2003, приложение Г
- СП 60.13330.2012, который является актуализированной редакцией СНиП 41-01-2003 (взамен СНиП 2.04.05–91).
Основные положения, которые непосредственно касаются дымоудаления от бытовых газовых колонок, сводятся к следующим пунктам:
- Площадь сечения вытяжной трубы принимается не менее сечения выходного патрубка агрегата;
- Необходимо обеспечить полную герметичность дымохода, его стойкость к коррозии и высоким температурам до 200 °C;
- Прокладка соединительных труб через жилые комнаты запрещена;
- Вертикальный участок вытяжной трубы на выходе из колонки должен быть высотой от 500 мм, в отдельных случаях допускается уменьшение до 250 мм;
- Соединительные трубы должны быть длиной до 3 м в новых зданиях и до 6 м в существующих;
- Допускается использовать не более 3-х поворотов с радиусом изгиба не меньше диаметра;
- Вытяжная труба устанавливается на расстоянии от потолка или стены из несгораемых материалов не менее 5 см, если же они сгораемые или трудносгораемые, то не менее 25 см. Расстояние может быть уменьшено до 10 см за счет принятия защитных мер согласно СП 42-101-2003;
- Если соединительная труба для газовой колонки проходит через неотапливаемое помещение, то необходимо использовать теплоизоляцию;
- Вытяжная труба должна прокладываться с уклоном 0,01 или больше в сторону прибора.
Дымовые каналы устраиваются в стенах из негорючих материалов и утепляются при необходимости во избежание появления конденсата. Если подходящие стены отсутствуют или в эксплуатируемом здании не предусмотрены каналы для удаления продуктов сгорания, то устанавливают дымовую трубу насадного или коренного типа.
Каждое топливосжигающее устройство должно иметь отдельный дымовой канал или трубу. В отдельных случаях допускается отвод отработанных газов от колонки и котла в один дымоход с увеличением сечения трубы. При этом ввод продуктов сгорания в канал должен производиться на разных уровнях на расстоянии не менее 0,75 м или на одном уровне с применением рассечки высотой 0,75 м и толщиной 0,12 м.
Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.
Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).
Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской) кровле – не менее 200 см.
После завершения установки обязательно проверяется герметичность дымоотводящего трубопровода и наличие тяги. Во избежание опасности исчезновения тяги в результате обмерзания оголовка или его перекрывания посторонними предметами запрещается использовать насадки на дымовых трубах в виде зонтов, дефлекторов и т.д.
Сферы применения
Применяться гибкий дымоход из гофрированной стальной трубы может в устройстве высокотемпературных систем, при условии, что максимальная температура не превышает 400 градусов.
Выгодно применять гибкий дымоход для водогрейных газовых колонок, так как температура газов на выходе из этих устройств составляет не более 300 градусов. Впрочем, применять дымоходы из гофрированной трубы можно не только для газовых колонок, их нередко используют для ремонта уже существующих дымоходов котлов и печей. Применять гибкую трубу можно в качестве адаптера (переходника).
При ремонте кирпичного дымохода печей гофрированная стальная труба может быть применена для гильзования трубы.
Отделка дымохода на крыше
Отделочные работы включают в себя работы по герметизации стыков дымохода и кровли, оборудованию защиты дымоходов и вентиляционных каналов от воздействия влаги и теплоизоляционные работы. Важным моментом является придание красивого вида всем конструкциям на крыше.
Обшивка дымохода делается в случае использования некачественного кирпича, когда есть риск разрушения под влиянием осадков. Если уровень тяги недостаточен, а высота установки дымохода соответствует изложенным выше требованиям, за обшивкой укладывают слой теплоизоляции из негорючих материалов.
Материалы и способы зашивки
Вне зависимости от способа отделки требуется изготовление несущего каркаса, на который будет крепиться утеплитель и обшивочный материал. Для дымохода каркас изготавливается только из металла. Отлично подходит для этого профиль для крепления гипсокартонных листов. Крепёж тоже обязательно должен быть металлическим.
Оптимальным материалом для обшивки является оцинкованный лист или профнастил. Такая обшивка имеет низкую стоимость и легко монтируется. Крепление оцинковки производится саморезами с подложенными под шляпку силиконовыми или резиновыми уплотнительными шайбами.
Дымоход можно отделать тем же материалом, из которого выполнена кровля
Отделку выполняют также натуральным или искусственным камнем. При этом необходимо дополнительно закрепить камень к поверхности дымохода с помощью дюбелей.
Отделка камнем отлично декорирует дымоход и придаёт ему вид небольшой средневековой башенки
Верхнюю часть дымоходов защищают от попадания внутрь влаги при помощи колпаков. Так как установка колпака имеет свойства ухудшать тягу, высота колпака не должна быть менее 150 миллиметров. Из чего будет сделан колпак зависит только от личных предпочтений и материальных возможностей хозяина дымохода — изготовить его можно из обычной оцинковки либо применить красивую кованую конструкцию с флюгером.
Работы по обшивке дымоходов обязательно должны выполняться согласно требованиям противопожарных правил. Продукты сгорания, которые отводятся от каминов, печей и твердотопливных котлов, имеют высокую температуру. В котлах на газовом топливе температура на выходе из трубы намного ниже, поэтому их можно считать безопасными. Но все равно для всех видов печей и котлов дымоход должен обеспечивать хорошую тягу. Основным требованием является применение только материалов, не поддерживающих горение.
В случае когда дымоход и вентиляционные каналы расположены в одном коробе, срез дымохода должен располагаться значительно выше среза вентиляции.
Для исправной работы дымохода требуется выполнять его чистку от сажи, осмотр и устранение замечаний с периодичностью 2 раза в год. Эксплуатировать котёл необходимо строго в соответствии с правилами и не применять его для иных целей.
Установка дымохода для котла
Чтобы самостоятельно произвести монтаж дымохода для вытяжки, необходимо:
- ознакомиться с правилами проведения дымоотводов;
- подготовить все необходимые материалы и набор инструментов;
- выполнить работы в соответствии с разработанной схемой.
Правила организации дымохода
Чтобы дымоход исправно работал, при монтаже оборудования необходимо соблюдать следующие правила:
- для нормальной тяги необходимо, чтобы длина трубы составляла не менее 3 м для вновь построенных зданий и не менее 6 м в существующих домах;
- при прокладке дымоотводящего канала допускается делать не более 3 перегибов с радиусом не менее диаметра трубы;
- на выходе из оборудования необходимо изготовление прямого участка размером не менее 500 мм. В исключительных случаях после согласования длину прямого отвода можно снизить до 250 мм;
- если отделка стен и/или потолка в месте выхода дымовой трубы произведена негорючими материалами, то минимальное расстояние до дымохода — 5 см. Если декоративная отделка выполнена из горючих материалов, то минимальное расстояние должно быть увеличено до 25 см;
- дымоход для котла (колонки) проводится с учетом уклона в 2°, организованного в сторону оборудования;
Основные правила прокладки гофротрубы
если к дымоходу подключается несколько видов оборудования, то вводящие патрубки должны быть расположены на минимальном расстоянии в 75 см друг от друга;
Правило подключения нескольких приборов
при организации дымохода в не отапливаемых помещениях, например, на чердаке частного дома, необходимо дополнительное утепление.
Материалы для изготовления дымохода
Для прокладки гофротрубы от котла (колонки) к существующей системе отвода потребуются:
- удерживающие устройства, например, клипсы;
- труба, подобранная по длине и диаметру;
- переходник для ввода гофрированной трубы в дымоход;
Устройство для ввода в дымоход
жаростойкий герметик.
Если подключение оборудования производится в частном доме и выход дымохода предусмотрен на крышу, то дополнительно потребуются утеплитель и оголовок.
Из инструментов потребуются:
- карандаш (маркер) и рулетка для разметки;
- отвертка для фиксации хомутами;
- дрель (перфоратор) и шуруповерт для установки переходника и зажимов для труб.
Конструкция гофрированных изделий
Гофрированную трубу из нержавейки для дымохода производят из многослойной фольги. Ее полосы (толщиной 0,12-1 мм) соединяются специальным замковым методом и закрепляются на пружину, выполненную из нержавеющей стали. Такая конструкция позволяет проводить изгиб трубы на 120-180° и растягивать ее на длину, превышающую первоначальную, больше чем в 3 раза. Процедуру растяжения/сжимания можно повторять несколько раз без нарушения целостности трубы.
В зависимости от мощности котла или печи подбирается гофротруба большего или меньшего диаметра
Для дымоходов гофру из нержавейки выпускают различных диаметров, что позволяет подобрать требуемый размер, соответствующий выходному патрубку отопительного прибора.
С целью увеличения эксплуатационного срока дымохода он претерпевает обработку специальным раствором как с внутренней, так и внешней стороны. Такая манипуляция предохраняет от химически активных веществ и агрессивных сред материал канала. Минимальный срок службы металлической гофрированной трубы для дымохода составляет 20 лет.
Установка дымоотводных гофрированных каналов требует утепления. В качестве утеплителя для таких труб выступает базальтовая вата, выпускающаяся в рулонах. Она подходит и для внутреннего, и для внешнего монтажа. Утепленная гофрированная нержавеющая труба снаружи не нагревается.
Основные характеристики гофротруб
Гофра-нержавейка для дымоходов имеет круглое сечение. Стандартная ее длина во многих случаях позволяет получить дымоотводный канал без лишних стыков.
Гофрированная труба очень гибкая, ей можно придать любую форму без специальных уголков и отводов
Нержавеющая сталь – основной материал для изготовления гофрированных дымоотводов. Она прочна, обладает антикоррозионными свойствами и жаропрочна, что увеличивает срок службы изделий. Во время растопки котла либо печи внутри канала происходит образование конденсата, содержащего некоторое количество H2SO4 (серная кислота), выводящая из строя многие дымоходы из иных материалов. Поэтому данный вид труб применяют чаще прочих.
Конструкция трубы из нержавейки увеличивает механическую прочность всего канала за счет компенсации (до 50%) линейного расширения начального размера трубы при воздействии температур и вибраций.
Немаловажной при выборе вида труб для дымохода является возможность принятия ими разной формы и конфигурации. Гофра позволяет проводить ремонт и устанавливать ее в канал, имеющий большое количество изгибов
При покупке гофрированной трубы необходимо проверить ее на наличие механических повреждений или перегибов, чтобы при монтаже не возникло проблем.
