Гидрострелка для систем отопления

Понятие гидрострелки

В профессиональной среде можно встретить иные названия гидрострелки:

• гидравлический или термогидравлическийразделитель;
• анулоид.

Применение гидрострелки рекомендовано преимущественно для котельного оборудования из серии долгого горения на твердом топливе, нежели для газовых.

Основное назначение работы разделителя гидравлического (это официальное название гидрострелки) – разделение гидравлических потоков. Контуры разделяются каналом, делая их независимыми и автономными при передаче носителя тепла по отопительной системе. При этом тепло хорошо передается от одного контура к другому.

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.

Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

• разделитель необходим для гарантии выполнения технических характеристик;
• устройство поддерживает температурный и гидравлический баланс;
• параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
• защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
• позволяет сэкономить топливо и электроэнергию;
• сохраняется постоянный объем воды;
• снижает гидравлическое сопротивление.

Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.

Особенности конструкции

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

На схеме показано устройство в разрезе

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;

Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

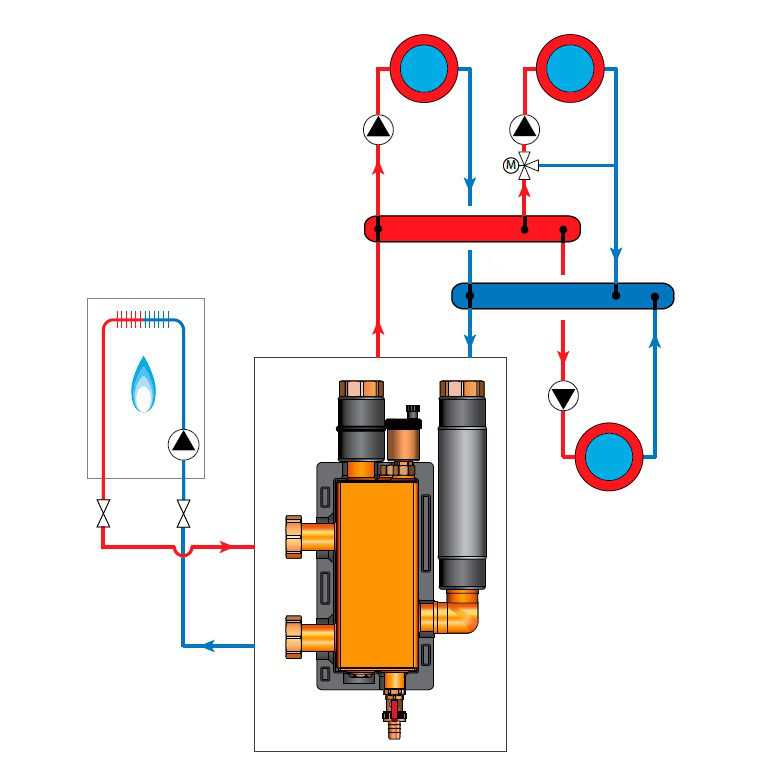

Схема системы отопления

 объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.

Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

Изображение	Модели	Свойства	Стоимость, руб.
	Cidruss TПК -40-20*3	Низколегированная сталь. Мощность отопительной системы – 40 кВт. Максимальная температура теплоносителя 110 градусов.	5 680
	Север – 60 К2 AISI	Соединяет два контура отопления, коллектор и гидравлический усилитель. Гарантийный срок 5 лет. Мощность – 50 кВт.	7 180
	IVR Гидравлическая стрелка	Максимальное давление – 6 бар. Материал – сталь. Максимальная температура – 110 градусов.	8 700
	Meibes ВТ 25 до 50 кВт.	Подходит для отопительной системы закрытого типа. Рабочее давление – 6 бар. Максимальная температура – 110 градусов.	15 200
	Valtec	Мощность -104. Корпус выполнен из бронзы. В комплекте воздухоотводчик, стальные кронштейны и шаровые краны.	16 500
	Эверест, фланцевый гидравлический разделитель.	Предназначен для защиты чугунного оборудования от тепловых ударов.	13 900
	Гидрострелка Watts	Материал изготовления – высоколегированная сталь	11 800

Расчет устройства

Устройство и принцип действия гидрострелки

Классическое устройство гидрострелки – полый сосуд, имеющий две пары патрубков. Первая пара служит для подключения котла (или каскада котлов), вторая – для присоединения системы потребления. Внутренний объем сосуда круглого или прямоугольного сечения служит зоной гидравлического разделения, разряжения и смешивания потоков разнотемпературных теплоносителей.

В верхней части устройства устанавливают воздухоотводчик, нижняя служит грязеуловителем. В гидрострелке циркулирует два потока теплоносителя – поток котлового (первичного) контура и поток системы потребления (вторичного контура). При различных режимах работы оборудования величина потоков меняется. Происходит либо прямая подача от котла, либо смешивание потоков с разной температурой.

Гидрострелка подбирается из расчета снижения скорости теплоносителя до диапазона 0,1 – 0,2 м/с. Прим этой скорости практически отсутствует гидравлическое сопротивление, гидродинамический режим принимает ламинарный характер, происходит наиболее качественный тепломассообмен между контурами.

Контур циркуляции котла практически не зависит от вторичного контура, режим работы котла приобретает стабильный, ровный характер. Вторичный контур получает теплоноситель с равной температурой для всех ветвей, необходимое его количество отбирается собственными насосами.

Отключение, изменение режима работы любой зоны отопительного оборудование приобретает лишь косвенное влияние на работу котла и системы в целом. Обеспечивается гидравлическое разделение, снижающее нагрузку на теплогенератор, отопительные приборы, насосное оборудование, коммуникации.

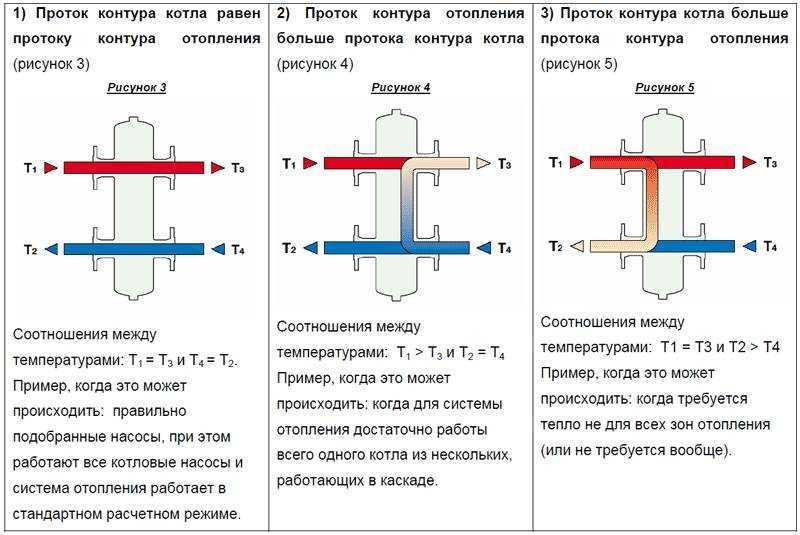

Гидравлический разделитель имеет три режима работы:

 Режим 1.  Прямой тепломассообмен потоков теплоносителя первичного и вторичного контура. Стабильная тепловая нагрузка потребления равна постоянному значению тепловой мощности котлоагрегата. Смешивания теплоносителей практически не происходит, движение приобретает ламинарный режим, происходит отделение воздуха, примесей и так далее. Режим работы котла – постоянный, на средней нагрузке.

 Режим 2.  Котел работает с максимальной нагрузкой, при этом не может обеспечить все потребности системы. Происходит полная передача потока из первичного контура котла с подмешиванием воды из обратки вторичного контура. При этом общая температура снижается для всех потребителей.

 Режим 3.  Оптимальный режим работы характеризуется наличием необходимой тепловой мощности котла, обеспечением экономного, «щадящего» режима работы. В этом режиме происходит смешивание прямого и обратного потоков первичного контура, температура поднимается. Котел останавливается при достижении заданной температуры, режим его работы приобретает циклический характер.

Гидравлический разделитель имеет и более сложные конструктивные конфигурации. Устройство оснащается сетчатыми элементами в верхней зоне для качественного отделения воздуха. Внутри изделия выполняются перфорированные перегородки вертикального или горизонтального направления для более эффективного разделения потоков.

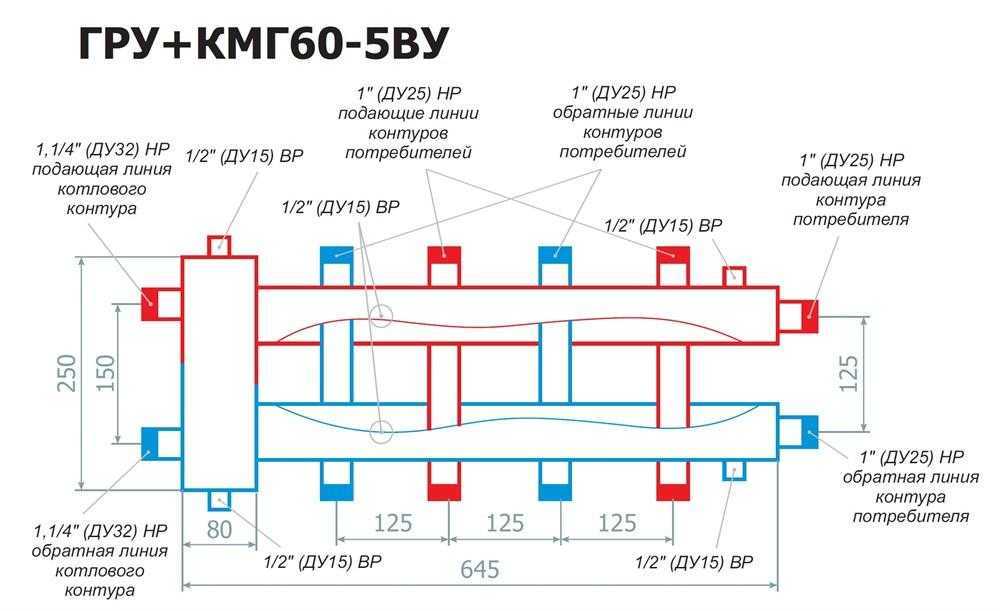

Гидрострелки часто комбинируются с распределительными коллекторами. При этом коллекторы иногда входят в конструкцию моноблока, могут подключаться независимые.

Производятся изделия в виде комбинации разделителя и коллектора. При этом реализуется зонный температурный отбор теплоносителя для различных отопительных блоков.

В чем отличие твердотопливных котлов

Помимо того, что эти источники тепла производят тепловую энергию, сжигая различные виды твердого топлива, они имеют ряд других отличий от других теплогенераторов. Эти отличия как раз и являются следствием сжигания древесины, их надо воспринимать как данность и всегда учитывать при подсоединении котла к системе водяного отопления. Особенности заключаются вот в чем:

1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
2. Образование конденсата в топливнике. Особенность проявляется во время поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Опасность инерционности состоит в возможном перегреве водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Какие возможности приписывают гидросепаратору

В среде инженеров-теплотехников встречаются диаметрально противоположные мнения по поводу необходимости установки гидрсотрелок в системах отопления. Масла в огонь подливают заявления производителей гидротехнического оборудования, сулящие увеличение гибкости настройки режимов работы, повышение КПД и эффективности теплоотдачи. Чтобы отделить зёрна от плевел, для начала рассмотрим абсолютно беспочвенные заявления о «выдающихся» способностях гидравлических сепараторов.

КПД котельной установки никак не зависит от устройств, установленных после присоединительных патрубков котла. Полезное действие котла целиком и полностью заключено в преобразовательной способности, то есть в процентном отношении тепла, выделенного генератором, к теплу, поглощённому теплоносителем. Никакие специальные методы обвязки не могут повысить КПД, он зависит только от площади поверхности теплообменника и корректного выбора скорости циркуляции теплоносителя.

Многорежимность, которая якобы обеспечивается установкой гидрострелки, это также абсолютный миф.

Суть обещаний сводится к тому, что при наличии гидрострелки можно реализовать три варианта соотношений расхода в генераторной и потребительской части.

Первый — абсолютное выравнивание расхода, что на практике как раз возможно только при отсутствии шунтирования и наличии в системе только одного контура. Второй вариант, при котором в контурах расход больше, чем через котёл, якобы обеспечивает повышенную экономию, однако в таком режиме по обратке в теплообменник неизбежно поступает переохлаждённый теплоноситель, что порождает ряд негативных эффектов: запотевание внутренних поверхностей камеры сгорания или температурный шок.

Также существует ряд доводов, каждый из которых представляет бессвязный набор терминов, но по сути своей не отражающий ничего конкретного. К таковым относятся повышение гидродинамической стабильности, увеличение срока службы оборудования, контроль за распределением температуры и иже с ними.

Также можно встретить утверждение, что гидроразделитель позволяет стабилизировать балансировку гидравлической системы, что на практике оказывается прямо противоположным. Если при отсутствии гидрострелки реакция системы на изменение протока в любой её части неизбежна, то при наличии разделителя она ещё и абсолютно непредсказуема.

Реальная область применения

Тем не менее, термогидравлический разделитель — устройство далеко не бесполезное. Это гидротехнический прибор и принцип его действия достаточно подробно описывается в специальной литературе. Гидрострелка имеет вполне определённую, пусть и достаточно узкую область применения.

Важнейшая польза от гидроразделителя — возможность согласовать работу нескольких циркуляционных насосов в генераторной и потребительской части системы. Часто случается, что подключенные к общему коллекторному узлу контуры снабжаются насосами, производительность которых отличается в 2 и более раз.

Наиболее мощный насос при этом создаёт разницу давлений настолько высокую, что забор теплоносителя остальными устройствами циркуляции оказывается невозможным. Несколько десятков лет назад эта проблема решалась так называемым шайбованием — искусственным занижением протока в потребительских контурах путём вваривания в трубу металлических пластин с различным диаметром отверстий.

Гидрострелка шунтирует подающую и обратную магистраль, за счёт чего разрежение и избыточное давление в них нивелируются.

Второй частный случай — избыточная производительность котла по отношению к потреблению контуров распределения. Такая ситуация характерна для систем, в которых ряд потребителей работает не на постоянной основе. Например, к общей гидравлике могут быть привязаны бойлер косвенного нагрева, теплообменник бассейна и отопительные контуры зданий, которые отапливаются лишь время от времени.

Установка гидрострелки в таких системах позволяет поддерживать номинальную мощность котла и скорость циркуляции всё время, при этом излишек нагретого теплоносителя поступает обратно в котёл. При включении дополнительного потребителя разница расходов снижается и излишек уже направляется не в теплообменник, а в открытый контур.

Гидрострелка также может служить коллектором генераторной части при согласовании работы двух котлов, особенно если их мощность существенно отличается.

Дополнительным эффектом от работы гидрострелки можно назвать защиту котла от температурного шока, но для этого расход в генераторной части должен превышать расход в сети потребителей не менее чем на 20%. Последнее достигается путём установки насосов соответствующей производительности.

Как правильно подключить гидроразделитель

Простейшая схема подключения гидрострелки в системе отопления следующая:

Котел имеет два отвода на подачу и обратку теплоносителя.

На подающий трубопровод, устанавливается циркуляционный насос. Сразу после насоса, устанавливается разделитель, образующий малый контур отопления. Насос обеспечивает бесперебойное движение жидкости в гидравлическом разделителе.

Участок трубопровода между стрелкой и котлом на обратке, делят установкой обратного клапана в системе отопления, что предотвращает рециркуляцию.

Обвязка котла с гидрострелкой, для сложных систем отопления, предусматривает необходимость подключения коллекторов.

Движение воды в гидрострелке, происходит принудительным способом. Давление нагнетает установленный циркуляционный насос. В открытой системе отопления, разделитель не будет работать.

В чём плюсы и минусы использования гидроразделителя

Несмотря на встречающееся мнение, гидроразделитель, это неотъемлемое условие для длительной и бесперебойной работы системы отопления с несколькими контурами. Одна из главных особенностей и функций устройства, нивелирование давления между контурами.

Работа гидравлического разделителя в системе с естественной циркуляцией, теоретически возможна, но теряет свой смысл. Основное применение приходится на разводку закрытого типа с принудительным движением теплоносителя.

Преимущества гидрострелки в отопительной системе

Установка гидроразделителя решает несколько проблем системы отопления:

Нивелирование давления в контурах отопления. В системах с несколькими подающими трубопроводами, тяжело достичь одинаковых параметров скорости циркуляции теплоносителя. Циркуляционные насосы имеют разную производительность и скорость движения. При одновременном включении всех контуров отопления, некоторые из них могут полностью прекратить работать из-за недостаточного давления.После попадания вовнутрь гидравлического разделителя, происходит потеря давления, нивелирование параметров, что приводит к равномерному распределению тепловых потоков. Регулировка гидрострелки осуществляется автоматически, по мере включения и выключения циркуляционного оборудования датчиками.

Снижение разницы температур – гидроразделитель выполняет функцию первичного контура обогрева. По нему циркулирует теплоноситель до тех пор, пока не достигнет необходимой температуры нагрева.

Дополнительные функции – ёмкость выполняет задачи отстойника, фильтра грубой очистки и воздухоотводчика.

Недостатки гидравлической стрелки

1. Первый и самый главный недостаток гидроразделителя в том, что большинство из его функций, выполняют другие узлы, уже установленные в систему. После подключения группы безопасности, задачей стрелки остается только нивелирование давления и температуры на подающем и обратном трубопроводе.

Второй недостаток – увеличение сопротивления при циркуляции теплоносителя, после установки гидравлического разделителя. Последствие монтажа модуля – снижение равномерности прогрева трубопровода, необходимость в постоянном использовании циркуляционного насоса. Без нагнетания давления в системе отопления, котел перестает работать. Соответственно, система обогрева становится энергозависимой и требует подключения источника бесперебойного питания.

Высокая стоимость устройства – самые простые модули, обойдутся, начиная от 11 тыс. руб. Для двухэтажного здания площадью около 200 м², потребуется приобрести стрелку за 60-80 тыс. руб. Гидравлический разделитель для промышленного применения, обойдется уже в 125-250 тыс. руб.

При этом, существующая типичная схема изготовления разделителя показывает, что, в сущности – это простое устройство, не имеющее сложного функционала с минимальным значением в системе отопления. Не удивительно, что достаточно многие отечественные потребители, отказываются от покупки фирменных устройство в пользу изготовления кустарных аналогов.

В пользу покупки гидроразделителя, есть несколько доводов: это требование гарантийного обслуживания некоторых моделей котлов, многоконтурная система отопления сложного типа, не будет работать без разделителя.

Назначение гидравлической стрелки

Гидрострелка – компонент схемы теплоснабжения, связывающий разные КО. Устройство обеспечивает минимально допустимый перепад давлений по контурам, что обеспечивает возможность безаварийно выключать один или ряд контуров без скачка давления в оставшихся.

Поэтому применение гидрораспределителя в отопительных системах исключает воздействие насоса в контуре котла на работоспособность циркуляционных насосов, функционирующих в контурах теплосъема и наоборот.

В каком случае без нее не обойтись

Гидрострелка эффективна для схем теплоснабжения дома, имеющих несколько самостоятельных контуров нагрева. Очень часто, особенно при установке котла европейской сборки, производитель требует обязательную установку такого гидроразделителя в схемах обвязки источников отопления.

Условия обязательного монтажа гидрострелки напольного котла:

• для котлоагрегатов тепловой мощностью выше 50 кВт, находящихся на гарантийном обслуживании;
• для разветвленных схем, требующих создание надежного гидравлического режима и теплового баланса;
• при параллельном подсоединении гидрострелки с контурами потребления для минимальных потерь по давлению и теплоэнергии;
• для обеспечения расчетной разницы температур между подачей и обраткой;
• для предупреждения гидроударов в теплосети;
• при необходимости выравнивания потоков греющей воды в котловом и отопительном контуре;
• при необходимости балансировки работы нескольких циркуляционных насосов;
• при необходимости уменьшить гидросопротивление системы.

Режимы работы

Существую три режима обвязки отопительной системы гидравлической стрелкой. Первый , когда циркуляционный электронасос котлоагрегата прокачивает весь объем теплоносителя во внутреннем отопительном контуре.

Этот вариант в реальности встречается весьма редко. Современная система автоматической регулировки систем отопления работает с терморегуляторами, которые управляют теплопроизводительностью котла, обеспечить постоянный расход циркуляционной воды, при таком регулировании практически не возможно.

Второй вариант функционирования гидрострелки устанавливается когда расход воды в одном либо нескольких нагревательных контурах больше производительности котельного электронасоса.

Это может произойти, например, когда насосы выбраны неправильно. В этом варианте, чтобы обеспечить требуемый расход воды в контуре, в него дополнительно к нагретому теплоносителю подается обратка.

Этот вариант нежелателен для работы котла, поскольку сильно будет занижать расход воды из контура, при этом вырастет разница температур между горячей и холодной водой перед котлом, что допустимо не для всех модификаций агрегатов.

В этой ситуации доля подающего теплоносителя будет по линии рециркуляции направляться обратно в котлоагрегат, температура воды будет повышаться и при достижении установленной температуры, он станет работать в минимальном режиме. В системе наступит тепловой баланс, поэтому оборудование станет функционировать с высокой эффективностью.

Стоимость

Цена на изделия зависит от нескольких факторов:

• мощности;
• объема;
• материала;
• количества контуров, которые необходимо подключить;
• фирмы производителя;
• раскрученности торговой марки.

Приблизительная стоимость гидравлических стрелок отечественного производства:

• СЕВЕР-60, мощностью до 50 кВт – 2560 рублей;
• СЕВЕР-220, мощностью до 500 кВт – 25500 рублей;
• Gidruss GR-150-40, мощность до 150 кВт – 8300 рублей.
• Warme WGR80 с отводами под воздушный клапан и грязевик, мощностью до 80 кВт – от 3700 рублей, мощностью до 122 КВт – от 6000 рублей.

Приблизительная стоимость гидравлических стрелок зарубежного производства:

• Meibes MHK 32 с мощностью до 70 кВт – 13800 рублей (производитель Германия).
• Bosch HW 50 с мощностью до 105 кВт – 12000 рублей (производитель Германия).

Видео об обустройстве системы отопления

Рекомендации по сборке отопительной системы с естественной циркуляцией:

Порядок установки циркуляционного насоса:

Важными аспектами обустройства эффективной системы отопления являются выбор работоспособной схемы, расчет параметров магистрали, подбор комплектующих и следование технологии монтажа. Собственноручная установка возможна при наличии сантехнических навыков, а разработку детального проекта лучше доверить профессионалам.

Как вам статья?

Мне нравитсяНе нравится

Комплектация и принцип работы системы

В водяной системе отопления посредником при передаче тепловой энергии от котельной установки к радиаторам выступает жидкость. Циркуляция теплоносителя может выполняться на большие расстояния, обеспечивая нагрев домов и помещений разной площади. Это объясняет повсеместное внедрение водяного теплоснабжения.

Работоспособность системы отопления открытого типа возможна без использования насоса. Циркуляция теплоносителя основывается на принципах термодинамики. Движение воды по трубам происходит за счет разности в плотности горячей и холодной жидкости, а также благодаря уклону проложенных труб.

Плотность теплой воды ниже плотности холодной, поэтому в системе образуется гидростатический напор. Под давлением горячая вода продвигается к радиаторам

Незаменимый элемент системы – открытый расширительный бак, в который поступают излишки разогретого теплоносителя. Благодаря резервуару происходит автоматическая стабилизация давления жидкости. Емкость устанавливается над всеми компонентами системы.

Весь процесс функционирования «открытого теплоснабжения» условно делится на два этапа:

1. Подача. Разогретый теплоноситель движется от котла к радиаторам.
2. Обратка. Излишек теплой воды поступает в расширительный резервуар, остывает и возвращается в котел.

В однотрубных системах функцию подачи и обратки выполняет одна магистраль, в двухтрубных схемах подающая и обратная трубы независимы друг от друга.

Однотрубная схема считается самой простой и доступной для самостоятельного монтажа. Конструкция системы элементарна.

Базовая комплектация однотрубного теплоснабжения включает:

• отопительный котел;
• радиаторы;
• расширительный бак;
• трубы.

Некоторые отказываются от установки радиаторов и размещают по периметру дома трубу диаметром 8-10 см. Однако специалисты отмечают, что эффективность системы и удобство эксплуатации при таком решении снижается.

Схема гравитационной однотрубной системы открытого типа энергонезависима. Затраты на приобретение труб, арматуры и оборудование относительно невысоки. Возможна работа с котлами разных типов

Двухтрубный отопительный вариант сложнее в устройстве и дороже в исполнении. Однако расходы и сложность сооружения полностью компенсируются устранением стандартных недостатков однотрубных систем. Теплоноситель с равной температурой поставляется практически одновременно во все приборы, остывшая вода собирается обратной магистралью, а не перетекает в следующую батарею.

Для обслуживания каждого прибора в двухтрубном отопительном контуре устраиваются подающая и обратная магистраль, благодаря чему температура система поставляет теплоноситель равной температуры во все точки, а остывшую воду собирает и направляет к котлу обратка — независимая от подачи магистраль (+)

Назначение

Гидроразделитель — добавочный узел, сохраняющий целостность теплообменника от гидроударов. Процедуры первоначального запуска, технической проверки, обслуживания котла сопровождаются отключением циркуляционного насоса, способствуя образованию воздушных пробок.

Обустройство гидроразделителя — обязательное требование при монтаже чугунных теплообменников, поскольку температурная разница жидкости на выходе и входе разрушает металл. Гидрострелка выравнивает давление при несовпадении расхода в основном контуре и суммарных показателях труб потребителей.

Очищая теплоноситель от ржавчины и накипи, продлевает срок эксплуатации движущихся и трущихся элементов магистрали. Например, насосного оборудования, запорной арматуры, счётчика, термодатчика. Предохраняет повреждение отопительной магистрали при автоматической блокировке ГВС, системы «тёплый пол».

Гидрострелка для отопления своими руками из стали

Для того, чтобы работать с металлом, нужны определенные навыки и умения. Вы решили выполнить самодельную гидрострелку из стали? Тогда подходить к этому процессу стоит со всей серьезностью и ответственностью.

Первые трудности, с которыми придется столкнуться — это выбор марки стали. Многие пользователи считают, что можно воспользоваться любым отрезком трубы, который без надобности лежит у вас в гараже или кладовке. Однако, это глубокое заблуждение. От качества используемой основы будет напрямую зависеть срок эксплуатации гидравлического разделителя, его внешний вид. Специалисты советуют отдавать предпочтение нержавеющей или конструкционной стали. Обе марки выпускаются и продаются в листах, работать с ними начинающему мастеру достаточно трудно, поэтому следует присмотреться к стальным трубам.

В качестве основы их используют многие опытные монтажники. Рассмотрим на примере работы известного видеоблогера Виталия Лужецкого, который варил гидрострелку из металлической трубы.

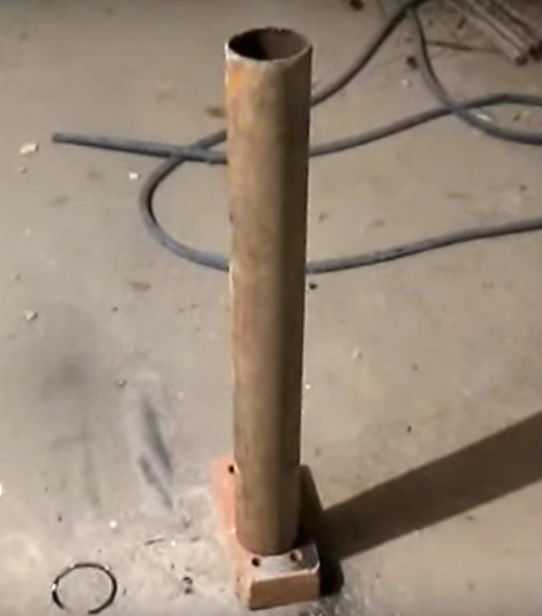

Заготовка для гидрострелки

За основу автор взял трубу, диаметр которой равен 76 мм по внутренней окружности.

После тщательного осмотра детали, Виталий начал сверлить отверстия, к которым в будущем будет приварена резьба.

Сверлим отверстия для крепления резьбовых соединений.

Общее количество выходов — 8. Два необходимы для подсоединения котла, и по три на подачу и обратку.

Мужчина сварил гидрострелку для отопления дома своими руками, т.к. готовое изделие отыскать не удалось. В доме был установлен двухконтурный котел, его КПД было недостаточно для обогрева дома, было принято решение установить бойлер косвенного нагрева. Подсоединить его напрямую к котлу нельзя, поэтому владелец и решил изготовить самостоятельно гидравлический разделитель из стали.

На следующем этапе необходимо разложить комплектующие. Резьбы или “соски” Ду 20 ¾ с внутренней окантовкой для возможности приваривать к входам и выходам и заглушки на концевые отверстия. Сверху на заглушку монтируется резьба ½ для того, чтобы можно было подсоединить автоматический отводчик воздуха. Затем приступают непосредственно к процессу сварки. Изначально работа ведется с чашами-заглушками.

Сварка заготовок гидрострелки

Неровности швов необходимо хорошо зачистить или сточить при помощи болгарки. На шов разбрызгивают специальный состав, который снижает электризацию металла.

Зачистка сварочных швов на заготовке гидрострелки

На следующем этапе выполняется установка и присоединение резьбы

Здесь очень важно, чтобы все диаметры были точными

Шлифовка гидрострелки своими руками

Черновая сварка выглядит не очень эстетично, однако все недочеты можно устранить в процессе шлифовки

Отдельное внимание следует уделить участкам стыка (переходным областям). Если там присутствует большое количество неровностей, то необходимо произвести еще одну вспомогательную процедуру — шпаклевание

Изначально корпус изделия необходимо прогрунтовать и дать ему подсохнуть на протяжении нескольких часов.

Загрунтованная гидрострелка

Также стоит помнить и об опрессовке. Чаще всего проверку стрелки выполняют еще до отделки, допустимый диапазон равен 10-16 Атм. Окончательная покраска производится только после того, как все подготовительные работы будут завершены. Краска из баллончика наносится с перерывом в пятнадцать минут. Всего необходимо нанести три слоя.

Окраска гидрострелки баллонной краской

Себестоимость изделия составила около двух тысяч рублей.

https://youtube.com/watch?v=3_DKbbnHfOw
