Инфракрасный теплый пол: устройство, инструкция по монтажу

Возможная оптимизация конструкции

Мы говорили в начале статьи, что возможно совместить 5 и 6 пункты и существенно повысить эффективность. Да, такая возможность есть и суммарные затраты практически не изменятся.

Сейчас в продаже есть керамогранитные листы с размерами до 1,2 х 3 м. Толщина материала 5-12 мм. Цена за 1 м 2 от 3000 руб. Если вы предоставите точные размеры, то вам раскроят цельный элемент для всей ванной комнаты.

Плюсов у такого напольного покрытия масса:

Отличная теплопроводность;
Отсутствие швов и стыков;
Идеальная ровная и гладкая поверхность.

Единственная сложность – доставка и укладка в самой ванной. Но фиксации он не требует. Только по углам необходимо закрепить плинтус для ванной.

Полезная статья? Оцени и добавь к себе в закладки!

Источник статьи: http://vashavannaya.ru/infrakrasnyj-tyoplyj-pol-v-vannoj.htm

Достоинства и недостатки применения инфракрасного теплого пола

К основным преимуществам, можно отнести.

Пленка имеет небольшую толщину, на которую следует уложить всего 6-9 мм. плиточного клея, а потом уложить финишное покрытие.
Все элементы пола крепятся между собой с помощью клемм, что позволяет быстро сделать монтаж своими руками.
Так как нагрев идет за счет ИК излучения, то воздух всегда остается свежим (насыщается отрицательно заряженными ионами) и при этом не нарушается микроклимат в комнате.
Отсутствие или маленькое значение электромагнитного излучения.
Эта система абсолютно бесшумная, не вибрирует и не вызывает аллергических реакций.
Равномерность обогрева.
Возможно, использовать на дачах, банях сезонно. При промерзании можно сразу использовать, не боясь выхода из строя оборудования.
Теплые полы можно оборудовать датчиками, таймером и регуляторами, которые можно программировать, для более эффективного использования и экономии электроэнергии.
Долговечность и КПД примерно на 15-20% выше, чем у других видов электрических полов.

К недостаткам можно отнести:

Большая зависимость от теплопроводности финишного чистового покрытия. Идеально подходит под ламинат, керамическую плитку и линолеум. Не подходит под паркет и деревянные полы.
ИК панели нельзя располагать под оборудованием и мебелью. Из-за этого перестановку сделать не получится.
При повреждении одного элемента он перестает работать, но при использовании на больших площадях, эти элементы соединяются параллельно, что позволяет другим электрическим матам продолжать работать.
Следует отметить, потребляемая мощность нагревательных элементов в режиме терморегуляции будет составлять 1.5 киловатт в 1 час., при обогреве комнаты площадью 25 кв.м. Эти показатели применяются для полноценного и качественного обогрева, можно использовать даже в качестве основного вида обогрева помещения. Так что выгоднее использовать данную технологию для небольших помещений.

Перво-наперво!

Следует подвергнуть теплый пленочный пол тщательному осмотру. Повреждения иногда происходят при хранении или транспортировке, а иногда и во время установки. Поэтому настоятельно рекомендуется после приобретения проверить пленку с помощью цифрового омметра. Проверку стоит совершить трижды: после распаковки, установки и укладки плитки.

Цифровой омметр

Плитка и ИК полы – возможные подводные камни

В случае укладки плитки на водяные или кабельные полы, проблем не возникает

Можно ли укладывать инфракрасные тёплые полы под плитку? На этот вопрос нет определённого ответа даже у специалистов. Если одни категорически не рекомендуют монтаж инфракрасного пола под кафель, то другие не видят в этом ничего страшного.

Попробуем разобраться в возможных проблемах с точки зрения особенностей монтажа кафеля и ИК обогревательных систем.

Укладка кафельной плитки производится обычно поверх слоя бетонной стяжки. Поверхность черновых полов выравнивается посредством цементного раствора.

В случает с водяными полами, оптимально залить их бетонной стяжкой

В случаях с монтажом водяных или кабельных тёплых полов заливка бетонной стяжки происходит без проблем – такие обогревательные конструкции как раз рекомендуется устанавливать под бетонную заливку. В этом случае заливка выполняет сразу три функции:

Выравнивающую. Делает поверхность полов ровной в горизонтальной плоскости.
Защитная. Оберегает нагревательные элементы – пластиковые трубы и изоляционную оплётку кабелей – от внешнего физического воздействия.
Теплопередающую. Бетонная заливка является отличным проводником тепла, быстро и в полной мере отдающим его окружающему воздуху.

Однако с ИК излучателями дело обстоит не так уж просто: производить стяжку поверх плёночного пола под плитку нельзя. Во-первых, составы плиточных клеев и смесей для стяжки имеют щелочную среду, поэтому при непосредственном нанесении раствора на плёнку обогревательных элементов она со временем может прийти в негодность, а заключённые внутри неё электрические провода замкнуть.

Во-вторых, нанесённая прямо на плёнку бетонная стяжка не сможет образовать с ней прочной сцепки из-за низкой адгезии гладкой поверхности. Вследствие этого стяжка, не имеющая прочной связи с основанием полов, может попросту растрескаться и рассыпаться под весом мебели или перемещающихся по комнате людей.

Виды

Как сделать теплый пол от отопления Теплый пол водяной. Монтаж теплого пола

Лучшим вариантом являются водяные теплые полы. Их легко настроить на оптимальную для напольного покрытия и обогрева помещения температуру. Мощность теплоотдачи напрямую зависит от разницы температуры теплоносителя и поверхности пола, что само по себе является лучшей регулировкой тепловой мощности и исключает локальный перегрев. Укладывается по всей площади помещения и заливается слоем бетонной стяжки, которая обеспечивает равномерный нагрев поверхности.

Однако водяной теплый пол вряд ли удастся смонтировать в квартире. Подключится к центральной системе отопления даже через дорогой и надежный смесительный узел никто не разрешит, да и качество теплоносителя быстро скажется на состояние труб и прочей арматуры. Толстый слой стяжки сильно уменьшит высоту помещения. Так что, подходящий вариант под линолеум следует искать среди электрических теплых полов.

Кабельный

Прямая альтернатива водяным теплым полам. Нагревательный элемент, токопроводящий провод, укладывается по всей поверхности пола и заливается стяжкой. Ее толщина в несколько раз меньше, чем в случае с трубами, так что потери в высоте помещения будут не столь существенными.

В числе особенностей указывается сам принцип нагрева. Провод под воздействием протекающего тока нагревается. Распределения тепла или естественных ограничителей тепловой мощности нет, так что, даже если теплу уже деваться некуда, и начинается перегрев поверхности пола, провод все так же будет выдавать приложенную к нему мощность. Это касается абсолютно всех типов электрических нагревательных элементов. Отсюда вытекает очень жесткое требование.

Нагревательные элементы электрического теплого пола распределяются только на открытых участках, где не будет устанавливаться стационарная мебель или бытовые приборы. Допускается установка предметов интерьера на высоких ножках или подставках, формирующих зазор между их основанием и полом не менее 100 мм.

Для контроля нагрева используется контроллер и датчики температуры, установленные непосредственно поверх стяжки и на поверхности пола (опционально). Пределы допустимого нагрева задаются так, чтобы не превысить мощность теплоотдачи свыше 150 Вт/м2 (для большинства типов линолеума не более 60 Вт/м2).

Для соблюдения требования по плавному набору температуры необходимо использовать контроллер, способный постепенно наращивать ток и мощность теплого пола в момент включения. Если этого не сделать, то линолеум в первую очередь прогреется над проводами и деформируется, собираясь волной по всей площади.

Инфракрасный

Поверхность пола нагревается за счет лучистой энергии, инфракрасного излучения, выделяемого карбоновыми или полимерными пластинами, через которые пропускают электрический ток. В отличие от проводов нагревательные элементы плоские и застилают с минимальными зазорами всю обогреваемую поверхность. Нет нужды использовать стяжку для распределения тепла, и рассчитаны инфракрасные теплые полы для непосредственной укладки под напольное покрытие.

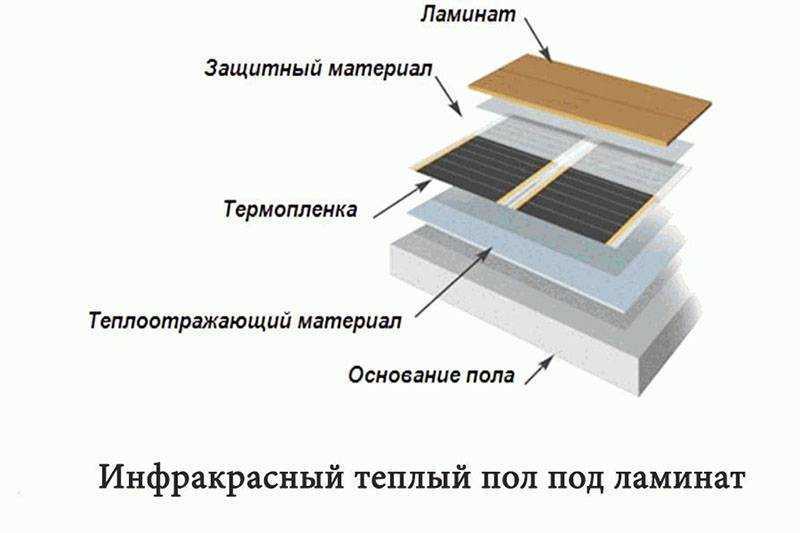

Схема монтажа инфракрасного теплого пола

Однако с оглядкой на свойства линолеума и его низкую теплопроводность непосредственный контакт может привести к перегреву материала и его порче. Необходимо разделить источник излучения и линолеум, например листами OSB или напольного гипсокартона. Это позволит решить частично проблему с высокой скоростью нагрева и заодно с возможным перегревом.

Мощность инфракрасных элементов меняется в пределе от 60 до 450 Вт/м2. Для укладки под линолеум подойдут самые маломощные модели.

Пленочный

Принцип действия аналогичен проводному электрическому полу, но проводником уже выступает тонкая пленка, на которой нанесен проводящий слой в виде спирали. Лучше всего он подходит для обогрева пола, уложенного плиткой или ламинатом, там, где можно обеспечить непосредственный контакт с нагревательным элементом, а теплопроводность покрытия хорошая или, по крайней мере, достаточная для постоянного отвода тепла.

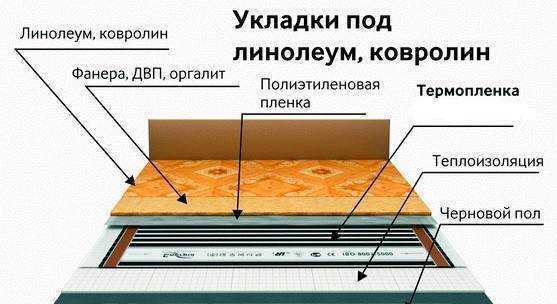

Для укладки под линолеум лучше воспользоваться советом, как и для инфракрасного пола, то есть проложить поверх нагревательных элементов ДСП, гипсокартон или залить тонкий слой наливных полов, который сравняет поверхность и увеличит инерционность системе обогрева.

Мокрый монтаж

Это классический способ укладки, который используется большинством строителей. Он на 50-60 процентов дешевле сухого, но выполнять его нужно крайне аккуратно, чтобы не повредить пленку. Монтаж можно разделить на несколько этапов:

Подготовка поверхности. Как и в первом случае, вам нужно будет качественно подготовить основание. Лучше всего залить новую стяжку, но если у вас качественное основание, то можно обойтись и просто шпатлевкой проблемных зон.
Укладка отражающей поверхности. Обычно для этого используется изолон, фольгоизол или техническая теплоизоляция толщиной 2-3 мм. Материал должен иметь малый коэффициент усадки и не продавливаться до основания, поэтому не экономьте на данном этапе. Не нужно укладывать пленочный пол и теплоизоляцию по периметру комнаты на 20 см. от стен — это позволит крайним плиткам более крепко прилипнуть к поверхности.
Укладка нагревательной пленки. Не располагайте ее под мебелью, не накладывайте один лист на второй, оставляйте между ними промежуток в 50-100 мм.

Укладка защитной целофанновой пленки. Можно использовать самую обычную.

Армирование поверхности. Для этого подойдет малярная пластиковая сетка с размерами ячеек в 50 и 100 мм. Сетка закрепляется к поверхности дюбелями — они устанавливаются в промежутки между нагревательными листами

Действовать нужно очень осторожно, чтобы не повредить карбоновые и медные полосы. Обычно сетку закрепляют через каждые полметра — она не должна болтаться или провисать.

Нанесение стяжки

Профессионалы рекомендуют покрыть сверху получившийся слоеный пирог тонким слоем стяжки в 5-7 мм. Это хорошо сгладит все неровности, закрепит сетку и дюбеля, не даст им вылазить наружу.

После того, как стяжка подсохнет, на нее укладывают плитку. Здесь все стандартно — используется обычный клей и классическая плитка. Оставляйте зазор между стенами и плиткой в 10-15 мм для теплового расширения.

Включать теплый пол можно через 5-7 дней — за это время стяжка и клей полностью высохнут. Иначе это может привести к растрескиванию слоя и гулянию плиток.

Мы постарались детально описать то, как быстро и правильно обустроить инфракрасный пол под плитку. Главное в этом процессе — не торопиться и быть аккуратными, чтобы не повредить нагревательную пленку. Пробуйте — у вас все получится!

Где можно укладывать плёночный тёплый пол

При грамотном планировании работ и правильной организации пирога тепло- и гидроизоляции, инфракрасный плёночный тёплый пол можно укладывать в любом помещении. Даже ванная комната, с её повышенной влажностью, может быть оборудована плёночным тёплым полом. Принципиальных запретов от производителя по этому вопросу нет.

Такая градация проистекает из самой идеи инфракрасной плёнки. Первоначально, плёночные тёплые полы были задуманы как нагревательные элементы для организации тёплых полов под ламинат. Впоследствии, после некоторых доработок, на эту плёнку начали стелить мягкие напольные покрытия. Но кафельная плитка, требует специфических условий для наклеивания.

Поэтому была разработана оригинальная методика устройства тёплых полов на основе инфракрасной нагревательной плёнки, под кафельную плитку. Затраты на организацию такой системы несколько выше стандартных, но зато эффективность работы практически не снижается.

Сухой монтаж

Итак, вы решили установить пленочный теплый пол под плитку. Выше мы описали один из способов сухого монтажа, но он не предусматривает вариант укладки керамической плитки. Но все же можно уложить ее сухим способом. Делается это в несколько этапов:

Подготовка основания. Необходимо качественно выровнять поверхность — на ней не должно быть перепадов, наплывов, выбоин, чтобы пленка не порвалась. Если поверхность в плохом состоянии, то рекомендуется покрыть ее новой стяжкой. Затем делается гидроизоляция из обычной полиэтиленовой пленки, уложенной внахлест. Рекомендуем вам проклеивать швы скотчем.
Укладка утеплителя. Сверху на гидроизоляцию укладывается слой утеплителя. Его задача — не давать теплу уходить вниз и греть потолок соседям или подвал. Можно использовать классический изолон.
Укладка пленки. Пленка раскладывается по поверхности с таким учетом, чтобы она не доходила до стен на 15-20 сантиметров. Нельзя допускать, чтобы разные пластины накладывались друг на друга. Также не рекомендуется укладывать ее под мебель — она быстро рассохнется и выйдет из строя. Поэтому заранее продумайте где у вас будет стоять шкаф и диван.

Укладка защитной пленки. В ее качестве используется классическая полиэтиленовая двойная пленка.
Укладка листов гипсоволокна, OSB или стекломагнезии. Данные плиты хорошо выдерживают нагрузку и не просаживаются, при этом создают отличную основу для наклейки керамической плитки. Крепить их к полу следует дюбелями, но при этом они не должны пробивать поверхность греющей пленки. Вам нужно будет расчертить и правильно уложить ее. Допускается промежутки между листами инфракрасной пленки в 10-15 см — этого вполне достаточно для безопасного крепления. Плиты не должны доходить до стен на 10-15 мм — это необходимо для температурного расширения.
Сверху на плиты укладывается керамическая плитка на обычный клей. Она также не должна соприкасаться со стенами — оставьте зазор в 10 мм. После окончания работ вы просто закроете его плинтусом.

Достоинство сухого способа в том, что пленка не подвергается прямому контакту с жестким клеем. Это продлевает срок ее службы на 20-30 процентов. Но есть один нюанс — толщина такого слоя с плитами может доходить до 5 сантиметров, что не всегда приемлемо.

Осуществление монтажа

https://youtube.com/watch?v=Enlhkv0WhQY

Для проведения монтажа инфракрасного теплого пола потребуется следующий инструмент:

ножницы;
нож;
шпатель для клея;
инструмент для штукатурных работ (шпатель, мастерок и т. д.);
измерительный инструмент (металлическая линейка, рулетка, угольник);
плоскогубцы;
отвертка;
кусачки;
электрические приборы (омметр, тестер, индикаторная отвертка).

Пленочный пол под плитку можно уложить своими руками, но с соблюдением осторожности для исключения повреждения инфракрасного источника и подводящих проводов. Можно рекомендовать такой порядок работ:

Подготовительные манипуляции предусматривают тщательное выравнивание основания пола и очистку его от мусора

Лучше всего использовать пылесос. Наиболее опасны мелкие металлические предметы (шурупы, винты, гвозди и т. д.). На поверхности не должно быть вмятин, выступов, трещин и других дефектов. При их наличии необходима тщательная шпатлевка и грунтовка.
Составление план-схемы расположения пленочных элементов по площади пола. От стены делается отступ порядка 35-45 см. Четко ограничиваются зоны, где планируется установка тяжелых предметов.
Производится кройка теплоизолирующей пленки с фольгируюшим покрытием по плану путем ее аккуратного разрезания на куски нужного размера.
Теплоизолятор укладывается на основание фольгой вверх. Кромки пленки соединяются между собой липкой лентой (скотчем).
Производится укладка пленочного теплого пола. Разрезание осуществляется строго в местах, указанных на рулоне. Между пленочными элементами формируется зазор порядка 6-12 мм. Перехлест полос не допускается. По зазорам наклеивается липкая лента так, чтобы она зафиксировалась на слое фольги теплоизолятора. На торцах, где предусмотрен подвод электроэнергии, закрепляются специальные клеммы для подключения проводов. Они тщательно обжимаются на медных шинах для обеспечения надежного электрического контакта.
Осуществляется электрическое подключение всех уложенных элементов теплого пола по параллельной схеме. Оголенные электрические соединения аккуратно изолируются.
Монтируется электрическая схема согласно инструкции: укладка проводов, термодатчиков. Поверх проводов накладывается скотч.
Поверх системы укладывается пластиковая армирующая сетка по всей поверхности пола.
Изготавливается стяжка из цементно-песчаного раствора толщиной 7-10 мм. После ее высыхания можно укладывать кафель.

Подготовительные манипуляции предусматривают тщательное выравнивание основания пола и очистку его от мусора. Лучше всего использовать пылесос. Наиболее опасны мелкие металлические предметы (шурупы, винты, гвозди и т. д.). На поверхности не должно быть вмятин, выступов, трещин и других дефектов. При их наличии необходима тщательная шпатлевка и грунтовка.
Составление план-схемы расположения пленочных элементов по площади пола. От стены делается отступ порядка 35-45 см. Четко ограничиваются зоны, где планируется установка тяжелых предметов.
Производится кройка теплоизолирующей пленки с фольгируюшим покрытием по плану путем ее аккуратного разрезания на куски нужного размера.
Теплоизолятор укладывается на основание фольгой вверх. Кромки пленки соединяются между собой липкой лентой (скотчем).
Производится укладка пленочного теплого пола. Разрезание осуществляется строго в местах, указанных на рулоне. Между пленочными элементами формируется зазор порядка 6-12 мм. Перехлест полос не допускается. По зазорам наклеивается липкая лента так, чтобы она зафиксировалась на слое фольги теплоизолятора. На торцах, где предусмотрен подвод электроэнергии, закрепляются специальные клеммы для подключения проводов. Они тщательно обжимаются на медных шинах для обеспечения надежного электрического контакта.
Осуществляется электрическое подключение всех уложенных элементов теплого пола по параллельной схеме. Оголенные электрические соединения аккуратно изолируются.
Монтируется электрическая схема согласно инструкции: укладка проводов, термодатчиков. Поверх проводов накладывается скотч.
Поверх системы укладывается пластиковая армирующая сетка по всей поверхности пола.
Изготавливается стяжка из цементно-песчаного раствора толщиной 7-10 мм. После ее высыхания можно укладывать кафель.

https://youtube.com/watch?v=3lMEuuRt-zg

Инфракрасный пол под плитку создает в помещении необходимое тепло и уют, причем не нарушая внешнего вида напольного покрытия. Монтаж его под плитку можно осуществить своими силами, для чего надо просто соблюдать инструкцию и аккуратность.

Можно ли постелить инфракрасный тёплый пол под плитку

Содержимое:
Можно ли под плитку монтировать пленочный пол
Какой теплый пол лучше
Устройство ИК пола под плитку на полу
Можно ли уложить ИК пол под плитку на стены
Правила безопасной и комфортной эксплуатации
Какие полы лучше под плитку, пленочные или проводные

Вопрос отопления наиболее важен, особенно в условиях постоянного подорожания теплоносителей. Если раньше природный газ считался одним из самых дешевых видов топлива, то постоянное подорожание «голубого топлива», а также увеличение стоимости регистрации оборудования и подключения к газопроводу побудило искать надежные и относительно недорогие виды отопления.

Инфракрасный тёплый пол под плитку оптимальное решение в качестве дополнительного или основного источника обогрева, особенно для помещений с высокой влажностью.

Этапы монтажа

Следуя четкому плану, каждый сможет произвести качественную установку инфракрасного пола, в чем будет уверен. Для этого потребуется минимум затрат времени и сил. Процесс установки проходит в несколько этапов: подготовительный, устройство теплоизоляции, разметка для расположения элементов конструкции пола, сам монтаж и подключение, что позволяет проверить работу ИК пола.

Подготовка

Составляется схема расположения полос пленки. Под низкой мебелью этот материал не рекомендуется укладывать. В данном случае произойдет ее перегрев, что приведет к выходу из строя одного из участков нагревательных элементов. Достаточным считается расстояние между полом и нижней плоскостью мебели — 3 см.

Подготавливают теплоотражающий материал, который укладывается под инфракрасной пленкой. Он способствует уменьшению теплопотерь при нагреве.

Подготавливают штробы на участке стены, где будет устанавливаться терморегулятор. Если пол деформирован или недостаточно ровный, выполняется бетонная стяжка или устраняются дефекты на отдельных участках. После этого расстилается гидроизоляция, сверху — теплоизоляция с защитным отражающим покрытием. Эти слои фиксируются с помощью двустороннего скотча в местах стыковки и по периметру.

Необходимые материалы

Стандартная комплектация системы пленочного теплого пола

Стандартный комплект для монтажа должен включать в себя:

Термопленку в рулоне;
Контактные зажимы;
Комплект проводов;
Битумная изоляция на самоклеящейся основе.

Общий вид и основные элементы термопленки

Дополнительно нужно будет купить:

Теплоотражающую изоляцию;
Термостойкую полиэтиленовую пленку;
Терморегулятор и монтажную коробку для него. Он подбирается исходя из выбранной мощности теплого пола и типа установки (встраиваемый или накладной);
Дополнительный термодатчик при необходимости (один будет идти в комплекте с терморегулятором);
Двусторонний скотч;
Дополнительный провод для монтажа терморегулятора. Также он может понадобиться, если вы устанавливаете в одну комнату несколько комплектов теплого пола (нужно будет сложить их мощность для расчета сечения). Сечение провода подбирается в зависимости от мощности системы и материала приобретаемого провода (см. таблицу).

Сечение провода, мм2	Максимально допустимое потребление мощности с медным проводом, кВт	Максимально допустимое потребление мощности с алюминиевым проводом, кВт
1,5	3,5	2
2,5	5,5	3,5
4	7	5,5
6	9	7

Монтаж термопленки

Инструкция:

Раскладывают инфракрасное покрытие, если нужно, его разрезают по насечкам. При укладке медные контакты должны находиться со стороны чернового пола.
К медной полосе крепят зажимы. Они должны быть закрыты термопленкой с одной стороны.
Битумная изоляция используется с целью защиты участков, которые разрезались.
Для удобства работы с ИК-пленкой ее фиксируют скотчем. Расстояние между полосами покрытия — 5 см, от стен отступают 10-15 см.

Подключение

Последовательность действий:

Укладывается проводка. Ее нужно прятать за плинтусом, в штробе.
На стене устанавливается терморегулятор, к нему подводят провода, при этом опираться следует на схему, предоставленную производителем.
Подключение к ИК-пленке осуществляется с помощью зажимов, установленных ранее.
Места соединения контактов закрывают битумной изоляцией.
Датчик температуры монтируется на графитовых полосах, для его фиксации используют битумный изоляционный материал. Прибор подключается и к терморегулятору. Учитывая, что ИК-пленка тонкая, на поверхности может появиться бугор, поэтому термодатчик нужно «утопить» в отражающей изоляции, для чего в таком покрытии делается надрез.

Для подключения теплого пола мощностью более 2 кВт необходимо использовать отдельный автомат. Прежде чем продолжать работы, проверяется функциональность системы.

Технология монтажа плиточного покрытия одинаковая при выборе любого способа упрочнения конструкции. Так, если планируется использовать стяжку, сначала укладывают армировку. Когда цементный раствор высохнет, начинают монтаж плитки. Если применяется «сухой» способ, устанавливают покрытие из гипсокартона или ДСП/МДФ. Они крепятся саморезами, которые следует располагать между полосами системы нагрева.

Сочетание теплого и винилового пола

Кварцвиниловая плитка – это многослойный материал:

Самый нижний слой – виниловый. Обеспечивает адгезию отделочного материала и основания.
Армирующий каркас состоит из спрессованного при высокой температуре стекловолокна.
Речной песок и ракушечник, перемешанные с винилом, формируют прочное влагостойкое покрытие.
Следующий слой – декоративный. Внешне он имитирует природный материал.
Защитный лицевой слой состоит из тонкой прозрачной полиуретановой пленки. Ее толщина определяет износостойкость отделочного материала.

При выборе качественного материала, изготовленного с соблюдением технологии, напольное покрытие будет безопасным. Его можно применять в жилых помещениях, спальнях, детских и медицинских учреждениях. Преимущество такого покрытия заключается в негорючести и диэлектрических свойствах.
