Как сделать водяной теплый пол

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

• двойной спиралью (рис.1);
• змейкой (рис.2);
• двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант – это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Гидроизоляция полов

Устройство системы гидроизоляции начинают еще при строительстве дома, сначала на фундамент по всему периметру улаживается слой рубероида. Лаги для пола и доски обрабатывают противогрибковыми смесями и антисептиками, которые не дают проходить процессам гниения древесины.

Лаги улаживаются на слой рубероида, а на лаги укладывают накатные щиты, на которые снова выстилают слой рубероида, далее теплоизоляцию и слой пароизоляции из специальной пленки, которую можно заменить обычной полиэтиленовой. И на это основание настилаются половые доски, которые тоже необходимо обработать гидроизолирующими смесями.

Основная задача при монтировании изоляции правильно расположить и спланировать отверстия для вентиляции. В противном случае вам никогда не удалить из дома сырость, плесень и грибок.

Температурные зазоры

По инструкции, при обустройстве стяжке тёплого пола в помещениях со сложной планировкой или имеющих большую площадь, правильно, перед заливкой бетона комнату поделить на зоны. Разграничивать нужно демпферной лентой, с толщиной 5 — 10 см, ей же прокладывается вся площадь вдоль стен.

Демпферная лента способствует защите системы отопления от повреждений, ведь в процессе нагрева происходит расширение элементов конструкции. Если не произвести монтаж демпферной ленты, стяжка бетонного пола быстро потрескается.

Существует несколько моментов, соблюдая которые можно правильно обустроить температурные швы:

1. Каждая зона, которая огораживается лентой, должна быть не больше 30 м2, а стороны длиной не более 8 метров.
2. Если в помещении сложная планировка, оно делится на квадратные или прямоугольные зоны.
3. В некоторых условиях, допускается производить разделения на 1/3 глубины раствора.
4. После затвердевания стяжки пола, швы герметизируются.

Программа улитка для теплого пола скачать бесплатно

Проект водяного теплого пола

Проект водяного теплого пола. Бетонная система.

Профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т.п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами.

Проект необходим для монтажа водяного теплого пола и является паспортом системы, в т.ч. для последующего обслуживания системы.

Проект включает расчет тепло-потерь здания с учетом климатической зоны. Учитывается материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов, поэтажные планировки. При проектировании учитываются все особенности здания и индивидуальные по желания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:

• результаты теплотехнического расчета,
• паспорт системы,
• монтажные схемы укладки труб теплого пола, магистралей, демпферной ленты, расстановки термостатов,
• таблицы балансировки коллекторов теплого водяного пола,
• спецификация материалов и комплектующих.

В наших проектах раскладку труб выполняет опытный проектировщик, причем трубы укладываются в соответствии с методикой Thermotech «меандром» («улиткой») и с переменным шагом с выделение краевых (рантовых) зон. В отличие от некоторых фирм, работающих под «зонтиком» именитых брендов, где раскладку труб автоматически выполняет «фирменная» компьютерная программа, использующая примитивную «змейку» с одинаковым шагом. В теплой Европе «змейка» применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), при увеличенных теплопотерях проектировщики вынуждены переходить на «улитку» и применяют рантовые зоны вдоль наружных стен для компенсации повышенных теплопотерь. Программы пока так не делают.

Проект водяного теплого пола в купольном доме

Но, как правило, в наших климатических условиях, и с отстающими требованиями стандартов к утеплению ограждающих конструкций, а так же массово практикуемом отсутствием наружной теплоизоляции в индивидуальном строительстве с теплопотерями все обстоит намного хуже. Хорошо если теплопотери дома укладываются в значение 75-80 Вт/м2 пола, но больше тоже не редкость, а скорее наоборот в частной застройке. Но наши специалисты давно и успешно занимаются проектированием и реализацией систем напольного отопления в суровых условиях Сибири и обладают колоссальным опытом в этой сфере. Это позволяет нам выполнять проекты максимально соответствующие нашим (да и любым) климатическим условиям и индивидуальным особенностям конкретного объекта.

Проект водяного теплого пола для дома из бревна. Монтажная схема. Бетонная система.

Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad. При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.

Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика. Для слабых перекрытий или тонких систем в проекте могут быть использованы легкие системы теплого пола с алюминиевыми теплораспределительными пластинами или фольгированная система.

Монтажная схема теплого водяного пола. Фольгированная система.

Результатом проектирования является пакет технической документации, содержащий паспорт системы с результатом теплотехнических расчетов, монтажные схемы укладки труб водяного теплого пола и расстановки комнатных термостатов, таблицы балансировки коллекторов и спецификацию материалов, оборудования и комплектующих.

Выполненный проект позволяет полностью закомплектовать систему оборудованием, комплектующими и матералами согласно прилагаемой спецификации и произвести монтаж и пуско-наладку работоспособной системы.

Тэги: пол схема, расчет пол, теплый пол схема, теплый пол расчет, теплый пол расчет, водяной пол схема, водяной теплый пол схема, водяной пол расчет, теплый пол водяной расчет, проектирование теплый водяной пол

Сделать запрос:

позвонить по тел.: +7(383)2486390

МТС / WhatsApp / Viber : +79833216510

Откройте данную ссылку, чтобы написать в WhatsApp: https://wa.me/79833216510

Отправьте сообщение через любой из доступных мессенджеров кликнув на форму диалога в левом нижнем углу страницы

Воспользуйтесь чатом online на сайте в правом нижнем углу страницы

Подбираем тип трубопрокатов и производим их укладывание

Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.

Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.

Монтаж, пропорции и шаг петли

Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану  укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.

В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.

При проведении работ нужно соблюдать некоторые правила:

1. Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
2. Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
3. В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
4. Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.

Укладываться контур может одним из двух вариантов:

• бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
• меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.

Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.

Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.

Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны

Важно, чтобы воздухоотводы в этот момент были закрыты

Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.

Заливка цементно-песчаной стяжки

Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.

Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.

Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.

Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.

Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.

Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.

Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.

Видео инструкции

Укладка водяного теплого пола на полистирольные плиты

Одним из вариантов замены стяжки выступают плиты из полистирола. Выпускаются в виде матов толщиной 30 мм, шириной 0,3 м, длиной 1,0 м с выступами в виде бобышек или пазами, между которыми и укладываются трубы.

Монтаж труб на полистирольные маты предусматривает:

• Проверку степени перепада высоты у основания пола. Показатель не должен превышать 2 мм на каждые 2 м2. Если значения превышены, необходимо самовыравнивающейся смесью выполнить стяжку толщиной до 1 см;
• Очистку поверхности чернового пола от мусора и пыли;
• Проведение гидроизоляционных работ — полиэтиленовую пленку толщиной 0,2 мм укладывают внахлест на черновой пол с заходом на стены. Соединительные швы заклеиваются строительным скотчем;
• Крепление по периметру стен строительным степлером или клеем демпферной ленты — возмещает расширение стяжки под воздействием перепада температуры и влажности;
• Укладку матов вплотную к стенам;
• Фиксацию плит клеем;
• Проведение разметки для труб. При этом необходимо соблюдать несколько правил: для двух смежных комнат независимо от их площади должны быть самостоятельные контуры; максимальная площадь, которую может покрыть один контур, равняется 40 м2; ширина между параллельными трубами должна составлять 20-30 см;
• Укладку труб между бобышками в соответствии с составленной схемой:

Укладка труб на полистирольные плиты.

• Проверку герметичности соединений труб и тепловых свойств пола в течение суток;
• Укладку по трубам вспененного полистирола или полиэтиленовой пленки. Для лучшей гидроизоляции пленка расстилается внахлест, с заходом на стены. Стыки клеятся скотчем;
• Укладку двух слоев ГВЛ, каждый толщиной 10 мм. У второго слоя стыки не должны совпадать с соединительными швами первого слоя. Между собой листы гипсоволоконных плит крепятся саморезами, при этом нельзя допускать повреждения пленки, на которой они лежат.
• Шпатлевание стыков под линолеум и ламинат (под плитку эта операция не выполняется).

Устройство теплого водяного пола под плитку

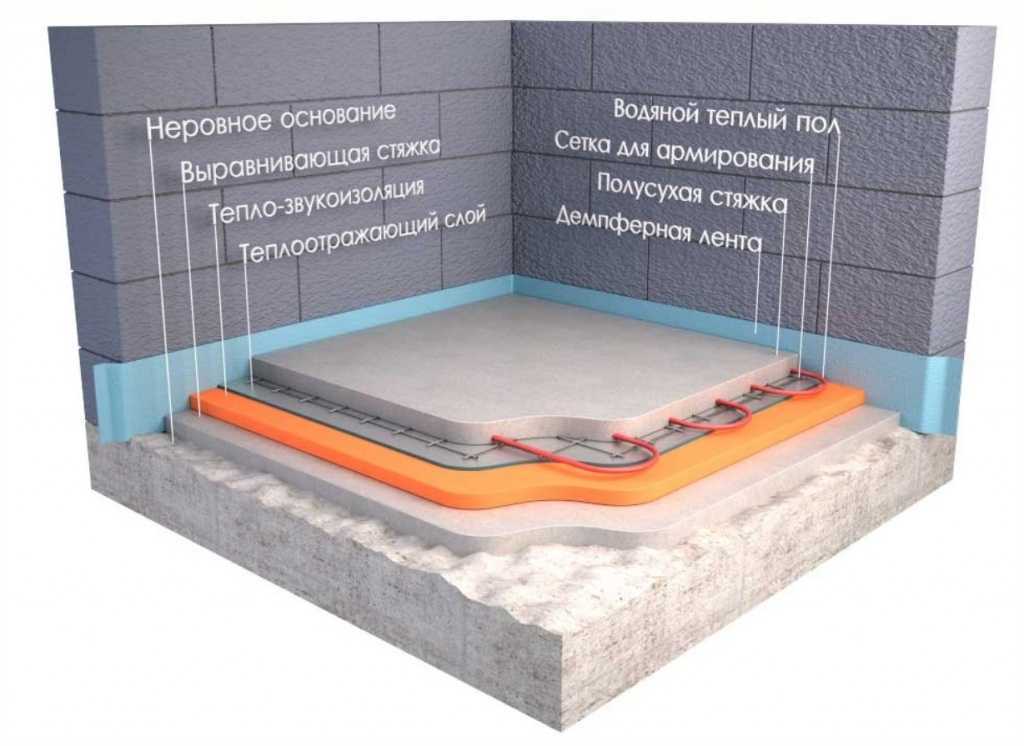

Если говорить коротко, то возводимая нами конструкция будет выглядеть так (снизу вверх):

1. Гидроизоляция. Защитит все составляющие ТП от поступающей снизу влаги — как в жидком, так и в парообразном виде.
2. Черновая (выравнивающая) стяжка. Укладывается по необходимости — если поверхность основания слишком уж неровная.
3. Утеплитель. Предотвратит утечку драгоценного тепла в нижерасположенные плиту или грунт. Для лучшего эффекта весьма желательно, чтобы утеплитель имел особое покрытие, отражающее инфракрасное излучение.
4. Армированная стяжка, в которой находятся трубы ТП. Стяжка играет роль не только несущего нагрузку элемента, но и распределителя тепла. В полах по лагам, в которых стяжка не предусмотрена, в качестве теплораспределителя следует использовать алюминиевый пластины, укладываемые поверх труб.
5. Финишное покрытие: плитка, уложенная на клей.

Устройство теплых полов

Важно понимать, что в конструкции пола можно использовать только прочный утеплитель, способный без существенных деформаций выдержать приходящуюся на него нагрузку. Исключение составляют полы по лагам — здесь нагрузку держат лаги, так что утеплитель можно применять любой. Исключение составляют полы по лагам — здесь нагрузку держат лаги, так что утеплитель можно применять любой

Исключение составляют полы по лагам — здесь нагрузку держат лаги, так что утеплитель можно применять любой.

В последнее время в сети часто можно встретить рекомендации «специалистов» применять в системах ТП со стяжкой фольгированный Пенофол (вспененный полиэтилен). Следовать этим неразумным советам, конечно, нельзя: мягкий пенополиэтилен просто сплющится под тяжестью стяжки. Вдобавок имеющаяся на нем металлическая фольга будет почти сразу уничтожена щелочной средой раствора.

О трубах

Необходимо решить, какие трубы вы будете применять. Наилучшей теплопроводностью обладают металлические.

Доступны два варианта:

• медные: очень дорогой вариант (в зависимости от диаметра, 250 – 330 руб./п.м.), к тому же для монтажа придется приглашать специалиста;
• гофрированные из нержавеющей стали: изгибаются как угодно и стоят намного меньше медных (80 – 160 руб./п.м.).

Выпускаются металлические трубы с наружной защитной полимерной оплеткой.

Более доступными являются полимерные (пластиковые) трубы.

Применяют несколько их разновидностей:

Полипропиленовые

Самый дешевый материал (30 – 45 руб./п.м.).

Но имеет много недостатков:

• почти не сгибается;
• реализуется короткими отрезками;
• от нагрева даже при наличии армирования (марки PN20 и PN25) сильно расширяется.

Обратите внимание! Любая пластмасса пропускает внутрь кислород из окружающего воздуха, поэтому для систем отопления нужно приобретать только трубы с армированием из алюминия или иного газонепроницаемого материала (антидиффузионный слой)

Полиэтилен

Стоит лишь немного дороже полипропилена, но зато:

• хорошо гнется;
• продается в бухтах отрезками очень большой длины (контур даже при максимальной длине можно выложить цельным);
• выдерживает более высокие температуры;
• имеет меньший коэффициент линейного расширения.

Есть два подвида:

1. Сшитый полиэтилен (PEX).
2. Термостойкий полиэтилен (PE-RT). Стоит несколько дешевле PEX и в отличие от него может соединяться сваркой.

PEX- и PERT-трубы могут армироваться:

• алюминием (это то, что называют металлопластиковыми трубами): стоимость — 40 – 55 руб./п.м.;
• полиэтилвиноловым спиртом (EVOH): газонепроницаемые, стоят 55 – 65 руб./п.м.

Проектируя ТП, важно помнить: длина контура не должна превышать 100 м (обычно этого хватает примерно на 20 кв. м). Трубы укладывают двумя способами:

Трубы укладывают двумя способами:

• «змейкой»: целесообразно при наличии 1-й наружной стены, вдоль которой пускается начальная часть контура (самая горячая);
• двойной спиралью или «улиткой» (две наружные стены).

Шаг укладки труб — 30 см, вблизи наружных стен — 15 см.

Проникающая гидроизоляция

Такой способ гидроизоляции считается наиболее эффективным. Он изменяет структуру бетона: в ходе реакции в нем образуются кристаллические нерастворимые образования, которые словно запечатывают поры бетона, не повреждая его структуру, благодаря чему в него не проникает влага. Помимо этого, используемые для данного эффекта составы повышают устойчивость полов к химическому воздействию. Выпускаются они в сухом или жидком виде.

Выполнение работ:

1. Вначале подготавливают поверхность – нужно не только очистить ее и устранить трещины, но и обильно увлажнить, но так, чтобы вода не просочилась на нижний этаж. Гидроизоляция стяжки по грунту таким способом не производится.
2. Сухую смесь разводят в соответствии с инструкцией.
3. Перед тем, как наносить состав, основание снова смачивают.
4. Наносят первый слой средства. Потом выжидают время, указанное в инструкции, и наносят его второй раз, предварительно снова увлажнив поверхность.
5. Гидроизоляцию накрывают пленкой или регулярно увлажняют на протяжении двух недель до завершения высыхания.

Для эффективной защиты от влаги рекомендуется гидроизоляция поверх стяжки. Это особенно актуально в помещениях, в которых присутствует повышенный риск затопления – ванной комнате, туалете, кухне. В жилых комнатах делать двойную гидроизоляцию не имеет смысла.

Именно эти вышеописанные способы являются самыми популярными. Но существуют и другие составы – например, жидкая резина, наливные смеси. На выбор влияют не только предпочтения владельцев жилья, но и их финансовые возможности, условия эксплуатации помещения. Гидроизоляция после стяжки и до нее выполняется для высокого уровня защиты от проникновения воды, – это требуется далеко не во всех помещениях. А гидроизоляцию до стяжки выполняют в любом случае, даже в жилых комнатах, так как при укладке стяжки вода может просочиться к соседям.

От того, насколько правильно была соблюдена техника выполнения гидроизоляции, зависит долговечность стяжки. Поэтому, если нет уверенности в собственных знаниях и опыте, лучше обратиться за помощью к профессионалам. Стяжка весьма капризна – при воздействии влаги бетон начинает разрушаться, в нем появляются незначительные трещины, которые со временем разрастаются. В итоге от этого страдает напольное покрытие. Исправить ситуацию можно только одним способом – начать делать ремонт заново. Так что гидроизоляцию нужно делать по всем правилам, не забывая даже про, казалось бы, незначительные мелочи. Защитная стяжка по гидроизоляции требует значительных затрат времени и сил, но зато основание под напольное покрытие получается качественным и долговечным.

Ключевые особенности при укладке системы

Если вы впервые сталкиваетесь с подобной работой, то вам необходимо ознакомиться с самыми значимыми моментами технологии. Увы, в основе любых практических начинаний лежит теория

Поэтому перед тем как сделать деревянный пол теплым примите во внимание некоторые детали

Оцениваем основание

Доски деревянного основания должны быть максимально приближены друг к другу – если имеются щели, то их необходимо устранить с помощью теплоизолирующего материала. Однако если невооруженным глазом видно, что деревянный пол себя физически исчерпал, то лучше его демонтировать. Когда же это действительно необходимо? В следующих случаях:

• Полы не имеют утепления – под досками «гуляет» ветер.
• Лаги, на которых закреплены доски, расположены очень редко относительно друг друга. Теплый пол по деревянным лагам предполагает их расположение на расстоянии 60 см.
• Доска старого деревянного пола нуждается в обработке на строгальном станке – должна быть соблюдена точная толщина. Это необходимо в том случае если верхнее покрытие будет выполнено из ламината. Дело в том, что его производители рекомендуют укладывать материал на основу неровности, которой не будут превышать 2 мм. А так как в подобной конфигурации пола применение подложки не предусматривается, то поверхность основания должна быть выровнена по максимуму.

Предварительное утепление пола

После того, как расстояние между лагами доведено до 60 см, необходимо начинать устройство фальшпола. Для этого снизу к лагам прибивается фанера или доска б\у или что-то другое, пригодное для укладки на него утеплителя. Затем, между лаг укладывается утеплитель толщиной 100 мм, однако предварительно снизу, а затем и сверху он защищается паро- и гидрозащитной пленкой.

Водяной теплый деревянный пол обязательно укладывается на теплоизоляцию

С функцией утеплителя отлично справится плитная минвата плотностью 35-40 кг/ м3. На сегодня предложение на рынке этого материла чрезвычайно широко, так что выбрать есть из чего.

Настилаем половую доску

Этот процесс выполняется с учетом одного обстоятельства – между досками должен образовываться паз размером 20х20 мм. А вот по краям досок на торцах необходимо выполнить круглые пазы, предназначенные для заворота труб. В принципе все – подготовительный этап, который подразумевает деревянная система водяного теплого пола закончена, выполнен. Если все делать рационально, то на все эти мероприятия уйдет 10-12 часов.

Готовим пазы для укладки трубы системы теплый пол на деревянный пол

Технология укладки трубы

Над продольными пазами раскатываются рулончики раскатанной фольги, а поверх нее непосредственно в пазы укладывается металлопластиковая труба диаметром 16 мм. Затем трубу необходимо обвернуть фольгой, края которой крепятся степлером к доске.

Чтобы избежать выскакивания трубы с фольгой из пазов ее нужно прикрепить небольшими пластинами из металла к полу. Расположение пластин по отношению к пазам – поперечное. Таким образом, труба укладывается по всей площади пола.

Фольга и пластины служат для закрепления трубы при укладке деревянной системы водяного теплого пола

Подключение к отопительной системе

Последним наиболее ответственным и важным шагом является подключение системы к общей системе отопления. В данном случае можно остановиться на самом простом, что называется «без заморочек», способе выполнения этой операции – ручном регулировании. Теплый пол по деревянным балкам может быть подключен любым другим методом: с помощью смесительных узлов, с применением коллекторной системы и т.д. В принципе, систем управления теплым полом существует довольно много.

Подключение к отопительной системе водяного теплого деревянного пола

Закончив подключение, безусловно, необходимо уделить внимание опрессовке системы на предмет наличия утечек или повреждений трубопровода. Эту процедуру пропустить никак нельзя, чтобы избежать в будущем неприятных сюрпризов в виде вспученного напольного покрытия

Смесь для заливки стяжки

Заливка пола или стяжка – процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.

Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.

В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.

От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.

Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка – М300 и выше. Состав смесь имеет следующий:

1. Цемент – 1 часть.
2. Песок мелкозернистый – 4 части.
3. Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
4. Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема. Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна – шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая – необходимо добавление песка с цементом.

Перед заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании.

Трубы и кабеля закрепляют жесткими хомутами.

Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).

Максимальная площадь для единовременной заливки – 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.

Срок годности готового раствора составляет 1 час, по истечению которого использовать его нельзя.

Заливку одного участка производят оперативно и в один прием.

Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей, чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.

Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:

1. Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.

Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.

После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.

Рекомендуемая влажность воздуха – 60-85%.

Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.

При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.

Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.

Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.

Предлагаем посмотреть видео, подробно рассказывающее о монтаже водяных теплых полов:

Деревянный настильный тёплый пол

В деревянных домах с балочными перекрытиями система стала особенно популярной. Конструкции выбирают реечные, либо модульные.

Работа ведётся с соблюдением следующего порядка:

1. Очищение поверхности.
2. Периметр дополнительно защищают демпферными лентами и полиэтиленом. Стоимость на это не влияет.
3. Саморезами крепят планки, вырезающиеся заранее. Трубные контуры с обеих сторон обхватывают планками с основой из дерева. Минимум зазора – 20 мм.
4. Пластины и пазы для опоры ставят между планками. Шурупы организуют крепление. Эффективность прогрева уменьшается, если пластины не занимают 80% от площади.
5. Заполнение пазов трубами греющего типа. Дополнительная фиксация в этом случае не требуется.
6. Поверх всей системы снова идёт полиэтилен.
7. Поверх плёнки – листы ГВЛ.

Второй тип систем предполагает закладку в вырезанные отверстия у специальных модулей. Замковое соединение модулей обеспечивает сплошное покрытие. Монтаж таких систем похож на планки и реечные варианты.

В деревянных домах с балочными перекрытиями система стала особенно популярной.
