Трещины стяжки после укладки системы водяного теплого пола

Видео описание

В этом видео вы увидите секреты хорошей заливки стяжки: Раскладку смеси выполняют небольшими горками. Для их разравнивания используют лопату. Заливка тёплого пола с идеально ровной поверхностью возможна далеко не всегда. Поэтому, чтобы добиться такого результата, укладку раствора выполняют выше установленного профиля. На следующею утро приходят и удаляют излишки. Но не нужно ждать, пока смесь полностью застынет. Она должна немного затвердеть.

По завершению работ приступают к удалению направляющих профилей. Места, в которых они были, обрабатывают раствором цемента и выравнивают.

В конце на поверхность наносят небольшое количество воды и накрывают плёнкой из полиэтилена. Благодаря этому основание не треснет. Чтобы пол не слишком быстро высох, увлажнять его нужно не менее 3 дней.

Смеси для наливного пола

Рассмотрим, чем можно залить греющие элементы и пол под ними.

Цементно-песчаный раствор. Из-за наличия песка смесь обладает хорошей пластичностью и удобна в работе. Наиболее подходящая марка – М200. При большой нагрузке используют более прочные растворы: М250, М300. Если помещение влажное, то подойдёт цемент М400. Для укрепления цементной смеси можно добавить в состав фиброволокно.

Пропорции раствора для стяжки (по массе):

• М200 — вода/цемент/песок — 0,48/1/2,8;
• М300 — вода/цемент/песок — 0,4/1/2,4.

Бетон из ПГС. Цементный раствор на песчано-гравийной смеси — это классический бетон. При устройстве теплых полов его можно использовать для заливки черновой стяжки. Получится крепкое и недорогое основание.

Расход материалов для бетона марки М300 будет: 1/5,6 — на один кг цемента М400 берут 5,6 кг ПГС (4й группы с содержанием гравия 60-65%).

Бетон из отсева. Отсев – это мелкофракционный щебень, который пропустили через сито (величина частиц до 10 мм). Он добавляется в смесь вместо песка. Неровности, характерные для частичек отсева способствуют укреплению стяжки. Однако это также усложняет укладку и затирку бетона.

Пенобетон. Отличительная особенность пенобетона – наличие в составе пенообразователя. Это делает материал ячеистым (у него появляется большое количество замкнутых пор). Он обладает повышенными звуко- и теплоизоляционными свойствами, весит меньше обычного бетона и демонстрирует большую прочность. При необходимости его можно легко сверлить.

Керамзитобетон. Керамзитобетон похож на обычную цементную смесь, но вместо тяжёлого щебня в него добавлены вспученные глиняные гранулы. Благодаря этому материал получается более тёплым и лёгким. Но керамзитобетон хрупок, и его нельзя использовать для заливки поверхностей, которые будут активно использоваться. Т.е. керамзитобетон используют для устройства стяжки под теплый пол.

Самовыравнивающиеся смеси (самонивелиры). Самонивелир позволяет получить ровную поверхность с меньшими трудозатратами. Можно использовать как для залива основания под теплые полы, так и для верхней стяжки, на которую ляжет половое покрытие. Этот материал стоит немного дороже остальных. Использовать можно, например, Церезит  (Ceresit) CN 176, Ровнитель цементный Юнис (Unis) Горизонт.

Гипсовый раствор. Для заливки полов не применяется!

Как правильно сделать стяжку под теплый пол своими руками

Для того, чтобы процедура обвенчалась успехом, только лишь придерживаться технологии укладки — недостаточно

Особого внимание заслуживают и организационные этапы, поэтому изначально нужно хорошо подготовить основание

Осуществить это можно несколькими путями:

1. Основание из плит перекрытия. Изначально необходимо утилизировать все ненужные предметы с поверхности и хорошенько очистить ее. После этого на поверхность плиты нужно уложить грунт глубокого проникновения или бетон-контакт. Для обработки применяется обычный малярный валик.
2. Основание из утеплителя и нагревательных элементов. Здесь также нужно освободить поверхность от всего лишнего и избавиться от любых загрязнений.
3. Основание из земли. Первое, что нужно сделать — это усыпать землю песком, толщиной в 100-150 мм. Далее нужно расстелить гидроизоляционный материал, чаще всего предпочтение отдается полиэтиленовой пленке. Уже на пленку нужно поместить армирующую сетку. И финишная прямая — это заливка смеси из бетона.

Многие пользователи не знают, какую сетку использовать для стяжки теплого пола. Здесь все просто — для водяного теплого пола надо выбирать специальную металлическую (армированную сетку) с размером ячеек от 50х50 до 100х100 мм. Для электрического — нужна полимерная сетка (размер ячеек — 20х20 мм).

Далее переходим к стадии — установка маяков

Этому процессу нужно уделить особое внимание и быть предельно аккуратными, поскольку от вашей внимательности и точности в монтаже будет зависеть ровность пола в горизонтальной плоскости

Но, устанавливать маяки не обязательно.

Технология укладки без использования маяков популярна в ситуациях, когда осуществляется заливка цементно-песчаной стяжки в малых по размеру помещениях.

Она просто выравнивается правилом со вставкой. Укладка стяжки начинается от дальнего угла. Готовую смесь нужно вылить на пол и выровнять. После того, как она станет твердой, выливается тонкий слой самовыравнивающихся полов. Они растекаются по поверхности, и как итог вы получаете ровное и прочное заключительное покрытие.

Маяки устанавливают для заливки полов в больших домах или квартирах, где очень трудно выявить уровень горизонта на глаз. В качестве маяков выступает профиль с размером ребра 10 мм. В процессе укладки следует выдерживать шаг в 500-700 мм.

Фиксируется он на растворе. Изначально, нужно сделать разметку комнаты, вдоль длинной стены нужно расположить лазерный уровень, и только потом отмечать на ней линию монтажного горизонта.

После того, как все вышеописанные действия будут выполнены, на раствор кладется первый маячковый профиль.

Выравнивание его производится по линии на стене. Остальные маяки устанавливают, согласно заданному шагу. Горизонт с первого профиля переносят с помощью строительного уровня. В конце нужно удостовериться в наличии всех маяков и дать им постоять сутки, за это время раствор затвердеет.

Следующий этап — заливка стяжки.

На этой стадии приступаем к обрамлению комнаты по периметру. Для этого нужно обзавестись демпферной лентой. Это специальный полимер, обклеивать стены нужно на уровне пола. Лента образует буферный участок между стяжкой и ограждающими конструкциями.

Демпферная лента — очень важная составляющая, она не позволяет теплу улетучиваться через стены, а также выступает защитой для стяжки от растрескивания, в случае перепада температурных режимов.

Далее можно заливать цементно-песчаный состав на теплый пол

Важно, чтобы в этот момент температура в помещении находилась в промежутке +5-25°С. Заливать смесь необходимо с дальнего угла

После того, как раствор будет на поверхности, вам нужно хорошенько его выровнять.

Как с заливкой будет закончено, нужно выждать несколько недель до полного высыхания стяжки. Можно закрыть пол пленкой.

Еще один немаловажный этап — это устройство деформационных швов. Они нужны для нивелирования изменений размера стяжки от температурных колебаний. Прорезать их следует спустя сутки после заливки стяжки с шагом 1500-2000 мм или при площади помещения не более 25м². После этого швы нужно заполнить герметиком и заделать раствором.

Спустя сутки после того, как основные работы будут закончены, нужно удалить маяки и заделать швы, используя для этого цементно-песчаную смесь.

Стяжка готова и уже по такому прочному и надежному основанию можно производить укладку любого финишного покрытия.

Соблюдая все требования и выполняя укладку стяжки точно и без погрешностей, вы получите эффективный источник обогрева. Если вы не уверены в том, что вам под силу справиться с этим процессом самостоятельно, всегда можно воспользоваться услугами профессионалов, который быстро и качественно выполнят работу.

Требования к стяжке теплых полов

Стяжка представляет собой цементно-песчаный состав, с добавлением наполнителей, таких как керамзит или мелкий щебень. Однако существует несколько технологий подготовки поверхности:

1. Мокрая стяжка для водяного пола. Такой метод позволяет изготовить прочную бетонную плиту, однако полное затвердевание материала занимает 28 дней, а производить монтаж теплых водяных полов можно не ранее чем через полтора месяца.
2. Полусухая стяжка. В составе этой смеси также содержится цемент и песок, однако воды в этом случае добавляется намного меньше, за счет чего готовая смесь становится «глинообразной». Высыхает такая плита намного быстрее (порядка недели), после чего можно смело укладывать теплый пол.
3. Сухая стяжка. Такое основание изготавливается без добавления воды. На выравненный сухой смесью пол, укладываются листы фанеры. Однако такой способ рекомендуется, только если в помещении есть ограничение нагрузки для плит перекрытий.
4. Нивелирующий материал. Это готовые смеси, с помощью которых очень легко добиться идеально ровных поверхностей. В них уже есть все компоненты, которые придают смеси пластичность и прочность.

Все перечисленные способы монтажа бетонной стяжки подходят для теплых полов, поэтому тут все зависит от ваших возможностей и сроков.

Обратить внимание стоит на толщину будущей плиты, которая должна отвечать требованиям СНиП. Стяжка для теплого пола выполняется в несколько этапов:

• Сначала черновая (основание для водяного теплого пола, на которое укладывают утеплитель). Толщина этого слоя составляет 50 мм.
• Потом финишная (представляет собой чистовую бетонную стяжку для самого теплого пола). Толщина этого слоя не должна превышать 100 мм согласно СНиП. Для жилого помещения достаточно 50-70 мм, а для промышленного до 100 мм.

Важно! Если толщина стяжки будет превышена, это приведет к ее разрыву. Чтобы этого не допустить выполняются компенсационные швы

Теплопроводность стяжки для теплого пола, изготовленного своими руками, зависит от ее толщины. Соответственно необходимо проследить, чтобы высота плиты позволяла ей быстро нагреваться и отдавать полученное тепло в жилую комнату.

Также стоит уделить внимание приготовлению раствора для стяжки

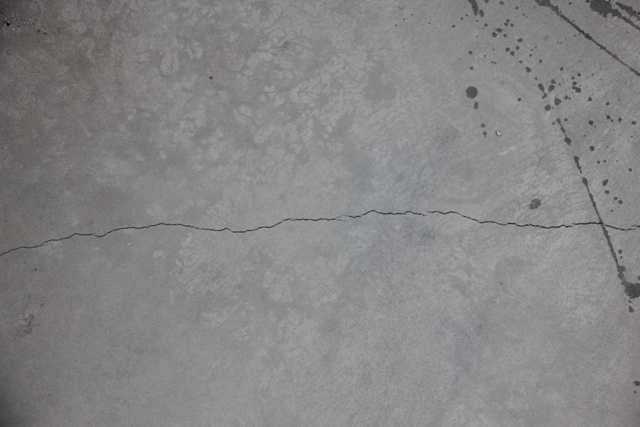

Основные виды дефектов

Как уже отмечалось, вероятность появления дефектов на новой стяжке очень большая. Это связано с тем, что добиться идеальных условий для застывания бетона добиться сложно.

Чтобы определиться с методами борьбы, нужно знать, о каких видах дефектов идет речь. Тогда можно определить и способы их устранения.

• Микротрещины до 15 мм. Обычно появляются при неравномерном просушивании. Для заделки можно использовать обычный плиточный клей.
• Трещины более 15 мм. Сделать качественную реставрацию будет сложно, поэтому специалисты советуют делать поверх новую стяжку толщиной в 3-4 см. Но стоит учитывать, что подобный метод устранения уменьшит эффективность теплого пола.
• «Бухтящий» бетон. Часто из-за подвижной структуры основания могут возникнуть вздувшиеся участки на поверхности. В таких случаях нужно отскоблить эти участки и заполнить выбоины цементом.
• Перепады до 5 мм. Если на поверхности имеются неровности, то можно убрать их шлифмашинкой, а вмятые участки заполнить плиточным клеем или цементным раствором марки М300 или М500.
• Большие трещины, до 2 см. Такой тип дефекта часто может возникнуть из-за отсутствия компенсационных швов. Заделывать их придется герметизирующим клеем или цементным раствором.

Подсчёт толщины слоёв тёплого пола

Необходимо будет проверить, чтобы все системы тёплого пола при укладке были укрыты бетоном

Имя на руках перечисленные цифры, можно будет вычислить толщину всего пола, при этом стоит иметь в виду, что «пирог» в любом случае должен иметь толщину не менее 140 мм, считая от верха цоколя и до поверхности черновой стяжки. Необходимо также будет сделать поправку на толщину гравийной «подушки» и перекрытие первого этажа.

Стоит учесть и предназначение того или иного помещения, например, та же стяжка в жилых помещениях не должна превышать 100 мм, что касается складов, торговых павильонов, а также автоцентров, то она там не должна превышать более 200 мм. Если же вам нужно будет обогреть авиационный ангар, там уже потребуется стяжка в 300 мм.

В обязательном порядке необходимо будет проверить, чтобы все системы тёплого пола при укладке были укрыты бетоном. Для этого минимальная толщина стяжки должна равняться 65 мм. Нужно обязательно помнить о том, что от обычной стяжки стяжка тёплого водяного пола отличается наличием в них деформационных швов.

Другими пунктами обязательной проверки систем теплого пола перед началом эксплуатации являются:

Выбор материалов для стяжки должен производится ответственно

• проверка работоспособности перед укладкой стяжки трубопровода;
• проверка трубопровода на гидравлическую плотность;
• проверка теплоотражающего слоя, положенного под систему трубопровода с целью избежать потерь.

Для того чтобы стяжка была качественной, выбор материалов для неё должен производится ответственно, только в этом случае тёплый пол будет долго и эффективно работать. При этом нужно не переборщить с его толщиной, чтобы тепло могло нормально функционировать в помещении.

В том случае, когда описываемая система отопления будет работать в нежилом помещении, нужно обращать особое внимание на прочность покрытия тёплого пола. С этой целью необходимо в обязательном порядке выполнять процедуру армирования

Именно армировочная сетка поможет вам выполнить пол прочным и одновременно высокофункциональным.

Процесс заливки

Перед тем как разводить и заливать бетонную смесь, нужно подготовить все необходимые инструменты. Для работы потребуется лопата, матерок и правило.

Приготовленный по всем правилам бетон заливается на пол таким образом, чтобы его толщина была равномерной. На видео показана последовательность действий и основные этапы процесса.

Выравнивание слоя выполняется с помощью правила. Необходимо добиться, чтобы поверхность стяжки была выровнена строго по маякам.

Технология здесь простая, но от исполнителя требуется наличие навыка выполнения такой работы. Зачастую все операции выполняются своими руками.

Видео:

Подготовительные работы перед заливкой

До того как залить теплый пол, нужно выполнить ряд подготовительных мероприятий, среди которых:

• обустройство основы под раствор;
• установка всех отопительных контуров.

Когда создается теплый пол — заливка стяжки производится после укладки так называемого «пирога». Главное — правильно уложить теплый пол в стяжку, соблюдая все рекомендации.

Его делают в определенной последовательности:

1. Для обеспечения гидроизоляции на черновую основу укладывают пленку из полиэтилена толщиной 200-250 мк.
2. Потом для создания теплоизоляции используют тонкий слой вспененного полиэтилена, одна сторона которого покрыта теплоотражающей фольгой. Можно задействовать экструдированный пенополистирол толщиной 5-10 миллиметров.
3. На этом этапе монтируют основу для фиксации труб и металлические сетки с ячейками 10,15 сантиметров для выполнения армирования.
4. После этого приступают к фиксации отопительных контуров, для которых используют металлопластиковые или полипропиленовые трубы сечением 20 миллиметров (детальнее: «Как сделать теплый пол из полипропиленовых труб своими руками»).
5. С целью усиления прочности стяжки иногда делают дополнительное армирование. Для этого сверху труб укладывают еще один ряд сетки.
6. Для получения ровного основания следует закрепить маячковые профили — это одно из требований, как правильно залить теплый пол. Нужно, чтобы промежуток между ориентирами был меньше, чем длина правила. Монтируют маячки, используя раствор или саморезы и ориентируясь на уровень. Устанавливать их начинают с нулевой (она же самая высокая) точки пола.
7. Завершающим слоем является укладка раствора под конструкцию теплого пола. Перед этим, нужно определить, чем залить теплый водяной пол. Стяжка должна возвышаться над уровнем отопительного контура на 3-7 сантиметров. Такая толщина позволяет распределять тепловую энергию равномерно и обеспечивать одинаковую температуру поверхности.

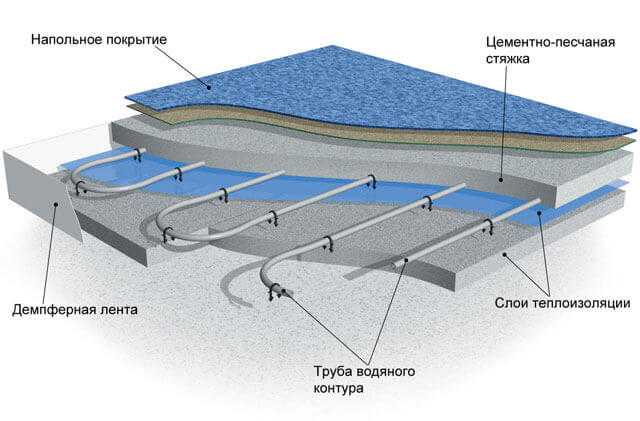

Толщина стяжки разных видов теплого пола

Толщина стяжки теплого пола должна быть одинаковой по всей площади. Только так можно добиться равномерного прогрева всей массы бетона и нормальной теплоотдачи. Потому все работы ведутся только при условии наличия ровного основания. Если черновой пол неровный, с большими перепадами, его предварительно выравнивают. Для этого может понадобиться черновая стяжка (минимально — 5 мм). Но в этом случае имеет смысл часть слоев «пирога» перенести под черновую стяжку: уложить гидробарьер (полиэтилен) и теплоизолятор, все залить 2 см раствора. После высыхания (28 дней) раскатать теплоотражающий материал и приступать к монтажу нагревательного элемента. Да, такой способ занимает больше времени. Но он более правильный.

На толщину стяжки теплого пола влияет состав раствора

Толщина стяжки зависит в первую очередь от типа раствора. Если раствор обычный цементно-песчаный, минимальный его слой над трубой или электрическим греющим элементом — 5 см. После добавления пластификатора толщина сяжки снижается. Над трубами водяного теплого пола желательно слой раствора делать не менее 2-2,5 см. Но это — при условии использования армирования или армирующего состава. Иначе над трубой должно быть не менее 3 см раствора. Тогда общая толщина раствора для водяного пола будет не менее 5-6 см (1 см — под трубой, 2 м — сама труба и 2-3 см над ней). И это без учета тех слоев, которые уложены ниже. Давайте посчитаем общую высоту стяжки водяного пола.

Если это квартира с отапливаемым помещением внизу, получается:

• 2 см теплоизолятор;
• 0,5 см изолон;
• далее, как и говорилось выше 1 см под трубой, 2 см труба и 3 см над ней.

Итого 8,5 см. Немало, особенно для квартир «хрущевок» с их низкими потолками. Не все могут себе такое позволить, даже если и добьются разрешения на установку водяного пола.

Как правильно залить теплый пол. Подробно расписанные слои

Если это первый этаж многоэтажки или частный дом, картина еще более серьезная:

• 5 см теплоизолятор (в северных регионах 10 см и не меньше);
• 0,5 см «Изолон»;
• далее, как и говорилось выше 1 см под трубой, 2 см труба и 3 см над ней.

Толщина стяжки водяного пола в этом случае 11,5 см (и 16,5 см для северных регионов). Тоже есть повод подумать. Но в частном доме проблему можно решить, углубившись в грунт. Придется только позаботиться о качественной гидроизоляции (и не забудьте о гидроизоляции от фундамента).

Лучше дело обстоит при использовании электрических нагревателей. Общая толщина стяжки под электрический теплый пол будет меньше, чем водяного. Толщина кабелей и плёночных электрических излучателей очень мала — несколько миллиметров.  И укладываются они на теплоизолятор без зазора. Так что от рассчитанных выше величин отнимать нужно 3 см.

Кабельные и инфракрасные маты можно раскатывать на старое ровное покрытие

Высота слоя раствора над электрическим нагревателем — оптимально — 30 мм, но при использовании специального состава с пластификаторами может быть снижена до 2 см. При такой толщине уменьшается возможность перегрева проводников и появления трещин.

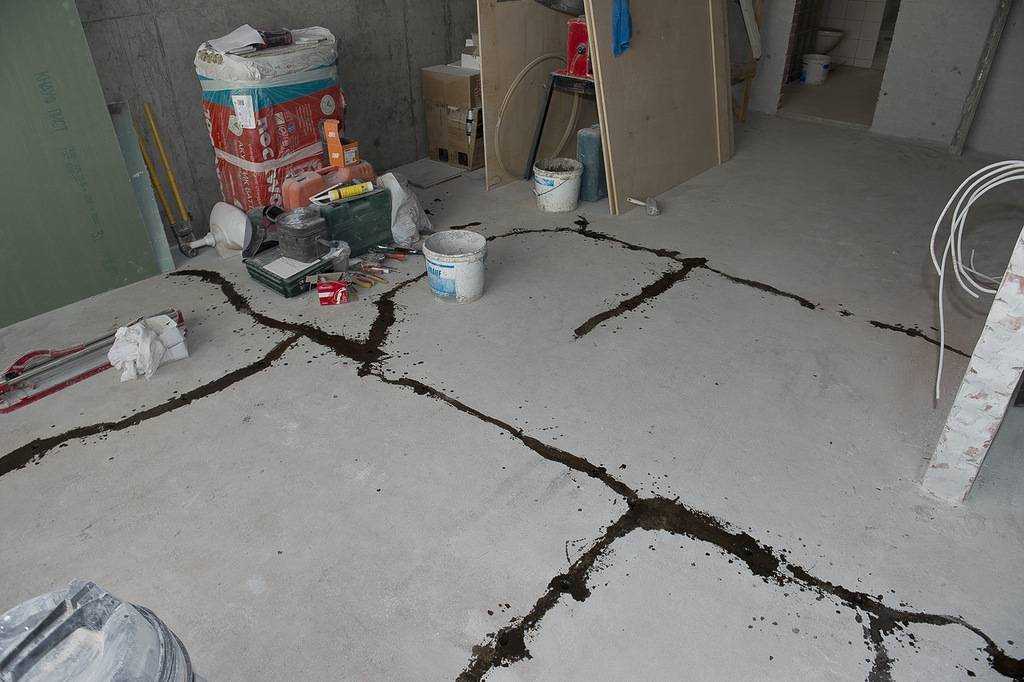

Как убрать трещины в полу

Если трещина до сантиметра, увеличить хотя бы вдвое.
Потом в полученном зазоре удаляется пыль, грязь и мусор

Важно достичь чистоты. Для этого воспользоваться пылесосом, который быстро и качественно справится с поставленной задачей.
Полость трещины обрабатывается грунтовочным составом

Чтобы заполнить зазор, используется эпоксидная смола. Хотя существует масса специализированных средств.

Заделывание щели в полимерном жидком полу

Составом заполняется полость зазора, аккуратно разравнивается.

Важно! Говорить о качестве выполненной работы можно через 30 дней. Только по истечении этого времени состав полностью высохнет

Подготовка основы водяного теплого пола

Первоначально необходимо сделать в стене нишу для коллекторного шкафа. Она располагается у пола в центре стены. В шкаф подводятся трубы: подающая и возвратная. Для того чтобы обеспечить должную циркуляцию воды в конструкции теплого пола необходимо будет установить насос. На трубах оборудуются запорные вентили, для присоединения которых используются фитинги.

Распределительный коллектор нужно приобрести в магазине строительных товаров. Это труба, в которой имеется несколько патрубков для подключения контура водяного пола. Вход коллектора присоединяется к вентилю. С его обратной стороны можно сделать заглушку. Но следует учесть, что системе может потребоваться ремонт, в трубах не исключено скопление воздуха. Поэтому на выходе коллектора целесообразнее установить разветвитель. На одном его конце будет размещаться автоматический отводчик воздуха, на другом кран, при помощи которого можно будет слить воду.

После установки коллектора нужно приступить к подготовке пола. С поверхности тщательно убирается мусор и проверяется уровень. Идеально ровная поверхность для этой конструкции не требуется. Но если уклон составляет несколько сантиметров, пол придется выровнять перед созданием стяжки. В противном случае трубы будут проходить в основании разной толщины, что не позволит обеспечить равномерный прогрев полов.

На ровную поверхность укладывается гидроизоляционный слой. Он предохранит систему от влаги, которая может поступать с нижнего уровня. Обеспечить компенсацию расширения стяжки позволит демпферная лента. Ею оклеивается периметр комнаты. Ширина ленты должна быть около 15 см.

Повысить эффективность работы системы нужно при помощи исключения потерь тепла, направления теплого воздуха в комнату. Для этого прокладывается теплоизоляционный слой. Его толщина, вид материала зависят от типа напольного покрытия и расположения помещения.

1. Если комната находится над отапливаемым помещением, можно использовать экструдированный пенополистирол толщиной 2−5 см.

2. В помещении на первом этаже, над не отапливаемой комнатой засыпается керамзит и укладывается пенополистирол толщиной 5−10 см.
3. Под теплый водяной пол, служащий дополнением к радиаторам достаточно проложить слой фольгированного пенофола (вспененный полиэтилен).

Поверх утеплителя укладывается армирующая металлическая сетка с шириной прутков около 5 мм. Она требуется для придания прочности бетонной стяжки. Кроме того к ней можно прикреплять трубы, не приобретая специальных крепежных элементов.

Теплый пол: что учитывается при расчете

Для организации эффективной работы отопления необходимо правильно рассчитать расстояние между трубами теплого пола – шаг укладки трубы. Этот показатель зависит от коэффициента теплопроводности материала, из которого она изготовлена, и ее диаметра, а также места укладки и возможных теплопотерь. Неправильный расчет приведет либо к перегреву поверхности, либо к дискомфорту, связанному с перепадами температур.

Расчет водяного теплого пола, материалы

Коэффициент теплопроводности

Определение расстояние между петлями контура необходимо начинать с выбора основного расходного материала. Для этого нужно определить, какие трубы лучше всего проводят тепло и традиционно используются для организации теплого водяного пола, расположив их в порядке убывания.

Шаг между трубами из материалов, имеющих высокий показатель теплопроводности всегда больше. Лучше всего проводят тепло медные и стальные гофрированные трубы. Однако их применяют в обустройстве водяного теплого пола очень редко по причине высокой стоимости. А хуже всего проводит тепло полипропилен, который используют редко по причине плохой эластичности.

Самыми популярными материалами являются сшитый полиэтилен и металлопластик.

Диаметр труб

Чем меньше диаметр основного элемента системы, тем меньше нужно делать расстояние между петлями в контуре. При использовании трубы большего диаметра, шаг укладки в контуре, соответственно, увеличивается.

Трубы для теплого пола

Тепловые потери и место расположения

Шаг между петлями в контуре водяного теплого пола может быть постоянным или переменным. Постоянный шаг, как правило, соблюдается в промышленных помещениях и в комнатах, к которым предъявляются жесткие требования относительно температуры воздуха, к примеру, в санузлах.

• В больших промышленных помещениях, а также бассейнах и аквапарках, расстояние между петлями должно составлять 20 см (при условии использования расходного материала диаметром 20 мм).
• В санузлах шаг укладки должен составлять 15 см.
• Во всех остальных случаях используется переменный шаг. Минимальное расстояние между витками соблюдается вдоль стен, соприкасающихся с улицей, так как именно в этих местах наблюдаются наибольшие теплопотери. По мере удаления от наружных стен шаг укладки увеличивается.
• В целом оптимальный размер шага укладки определяется, исходя из расчетной мощности тепловых потерь.
• Если тепловые потери составляют меньше 50 Вт/м², шаг укладки в контуре может составлять 30 см.
• Если же тепловая нагрузка превышает 80 Вт/м², то соблюдается минимальный шаг.
