Как выбрать электрический котел и сэкономить

Первое, на что вы должны обратить внимание при выборе электрического котла — мощность. Самые экономичные котлы для отопления частного дома имеют не более 3 кВт мощности на 30 кв.м помещения

Очень важным моментом является выбор мощности котла для рационального расхода энергии.

Экономичные электрокотлы могут иметь мощность от 6 до 30 кВт и отлично подойти для любого помещения.

Преимущества электрических котлов

Котлы для отопления частного дома электрического типа, очень часто можно увидеть в постройках загородного типа. Данный вид котлов имеет такие преимущества:

• Несложная внешняя конструкция;
• Просты в установке;
• Занимаемое пространство;
• Отсутствие дымохода;
• Система противопожарной безопасности.

Недостатки электрокотлов

Несмотря на свои плюсы, электрокотлы имеют и ряд недостатков.

1. Высокий расход электроэнергии
2. Большая нагрузка на сеть

Если вы хотите свести представленные выше недостатки к минимуму, вам всерьез нужно задуматься над покупкой дорогостоящего котла, в комплектацию которого входят программы экономии.

Данные программы способны поддержать установленный пользователем температурный режим. Некоторые котлы обладают датчиками температуры и самостоятельно регулируют теплоту помещения.

Виды дымоходов

Существует два типа дымоходов – для газовых и твердотопливных котлов. Независимо от вида и формы дымохода, важнейшим его показателем является тяга. От нее зависит скорость перемещения продуктов сгорания. Возникает тяга на фоне различия температурных показателей и давления между улицей и домом. Как показывает практика, тяга в ровных дымоходах, которые не имеют никаких изгибов, намного лучше.

Дымоходы бывают разных типовДлина дымохода влияет на тягу

Для твердотопливных котлов

О качестве тяги в дымоходе для твердотопливных котлов могут свидетельствовать несколько факторов. К ним относятся:

• запах дыма в доме (говорит о недостаточной тяге);
• в дымоходе появилось гудение или шум (говорит об избыточной тяге – ее необходимо уменьшить).

Как выбрать место для дымохода

При покупке дымохода нужно обращать внимание на термостойкость изделия. При горении температура газов достаточно высокая, поэтому материал, из которого дымоход изготавливался, должен без проблем выдерживать подобные температурные колебания

Для изготовления дымоходов могут использоваться разные материалы, например, сталь, керамика или специальный огнестойкий кирпич.

Выбранный дымоход должен быть термостойким

Изделие из огнеупорного кирпича способно выдерживать температуру до 800 градусов, сохраняя при этом все свои характеристики. Поэтому кирпич часто используют при внутренней облицовке. Но данный материал также имеет и минусы. Например, при длительном нагревании на кирпиче появляется конденсат, который со временем приводит к повреждению дымохода.

Горизонтальное и вертикальное размещение

Сталь – второй по популярности материал для дымоходов. Используется нержавеющая или черная сталь, но изделия из черной стали недолговечны. Они неустойчивы к разным раздражителям. Если говорить о нержавеющей стали, то такие изделия не подвергаются воздействию внешних раздражителей, поэтому служат намного дольше. Подобные показатели достигаются за счет особенного химического состава материала.

Для газовых котлов

Такие дымоходы обязательно должны быть качественными и безопасными. Стоит отметить, что дымоходы для газовых котлов имеют одну проблему – появление конденсата. Как правило, конденсат появляется из-за неправильного монтажа дымохода или при попадании прохладного воздуха. Как и в случае с твердотопливными котлами, дымоходы для газовых котлов изготавливаются из разных материалов

Разнообразие изделий создает дополнительные проблемы при выборе, поэтому важно ознакомиться с основными видами дымоходов, предназначенных для газовых котлов

Дымоход для газового котла

Таблица. Разновидности дымоходов для газовых котлов.

Название, фото
Описание
Из нержавеющей стали
Изделия из данного металла просты в монтаже. К тому же нержавеющая сталь неплохо противостоит раздражителям кислотной природы. Срок службы дымоходов, выполненных из нержавейки, намного больше, чем изделий из обычной стали.
Эмалированный
Внутренняя поверхность изделий не подвергается скоплению сажи, поэтому эмалированные дымоходы хорошо подходят для газовых котлов.
Дымоход-сэндвич
Разновидность дымоходов, преимущественно используемая для домов без кирпичной шахты. Среди всех преимуществ сэндвича стоит выделить неспособность дымохода скапливать влагу

Это важно, особенно для зданий из бруса.
Коаксиальный
Используются коаксиальные дымоходы в тех случаях, если постоянную циркуляцию воздуха в здании обеспечить не удается. Само изделие представляет собой две трубы разного размера, вставленные друг в друга

Дымоход обеспечивает полное сгорание топлива в котле.

Основные виды сборки дымоходов

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Мощность котла, кВт	Диаметр трубы дымохода, мм
24	120
30	130
40	170
60	190
80	220

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

• высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
• на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
• на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
• флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
• если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Расчёт высоты дымохода относительно крыши

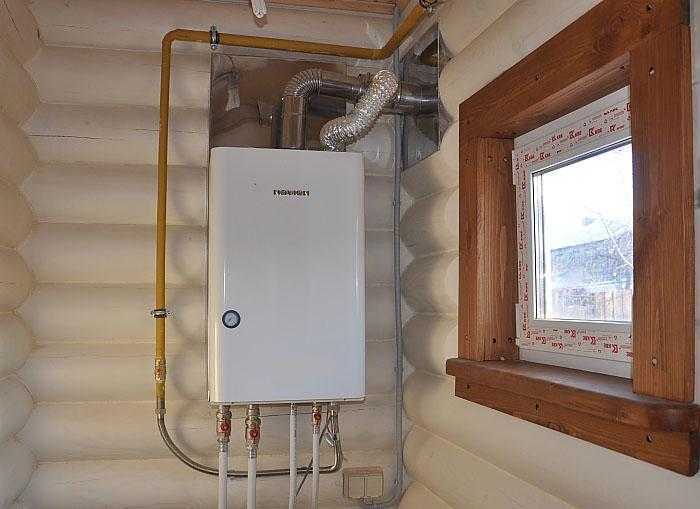

Устройство дымохода для настенного газового котла

Принцип работы коаксиального дымохода выглядит следующим образом.

По внутренней, меньшего диаметра, трубе производится отвод продуктов из камеры сгорания. В процессе отвода дымовые газы охлаждаются за счёт холодного воздуха в наружной трубе, что снижает пожароопасность.

По внешней, большего диаметра, трубе подаётся уличный воздух к горелке. За счёт температуры уходящих газов воздух к горелке подаётся уже подогретым, что увеличивает КПД отопительного агрегата.

Главное отличие дымохода настенного котла от системы дымоотведения напольного котла состоит в отсутствии вертикальной дымовой трубы. Это обусловлено тем, что горелки настенных котлов с закрытой камерой сгорания снабжены вентиляторами. Для поддержания процесса горения не требуется дополнительная тяга, которая в напольных котлах создаётся за счёт длины и диаметра дымовой трубки.

Важным преимуществом отопительной системы на основе настенного газового котла над аналогичной с напольным — является отсутствие необходимости сооружения приточно-вытяжной вентиляции. Как следствие, настенный — с закрытой камерой сгорания можно разместить, например, на кухне, параметры которой удовлетворяют действующим нормам и правилам.

В стандартную поставку системы дымоудаления настенного газового котла, как правило, входит:

• коаксиальная труба из 2 сегментов: один для вертикального участка от котла, второй для горизонтального, для вывода через стену;
• поворотное колено 90 градусов, 1 штука;
• герметичные прокладки, обжимные хомуты;
• декоративные накладки, как опция.

В некоторых случаях может потребоваться дополнительное приобретение удлинителей коаксиальной трубы, второго поворотного колена на 90 или 45 градусов, тройника для присоединения двух котлов к одному дымоходу.

Коаксиальные трубки и соединительные элементы к ним изготавливаются из стали и окрашиваются белой жаростойкой эмалью. Некоторые производители изготавливают наружный элемент из пластика для лучшей теплоизоляции. Наиболее распространённый типоразмер коаксиального: диаметр наружной трубы 100 мм, внутренней — 60 мм. Трубы большего диаметра встречаются на конденсационных котлах, обладающих наиболее высоким КПД и низкой температурой выхлопных газов. Увеличение диаметра в таких котлах является мерой для снижения количества образующегося конденсата.

Бренды – что с ними не так?

Мало кто знает, но на рынке газовых котлов полным-полно моделей с одинаковыми или схожими внутренностями. Производятся они на одних и тех же заводах, но продаются при этом под разными брендами!

Ошибка №25
Поэтому зачастую вы переплачиваете только за название, потому что производитель хорошо вложился в маркетинг.

Прочитайте как звучит – Federica Bugatti. Федерика Бугатти!

Сразу перед глазами встает шикарная машина для какого-нибудь аристократа или богатенького буратины.

А теперь сравните с Hi-therm Optimus. Уже не так звучно, правда?

Тем временем все это продукция турецкого завода Airfel. На сегодняшний день завод принадлежит японской компании Daikin.

Они выпускают четыре разных котла с практически схожими внутренними компонентами и всё под разными брендами.

Airfel Duo

Federica Bugatti Eco

Hitherm Optimus

Kentatsu Nobby Smart

Стоят модели по-разному, а по сути являются одним и тем же котлом.

Среди более известны марок можно взять Baxi (Бакси).

Baxi Luna 3

De Ditrich Zena Plus

Westen Star Digit

Это тоже копии одного и того же котла с минимальными отличиями, но под разными названиями.

То же самое относится к:

Bosch Gaz 6000

Buderus U072

Или

Bosch Condens 7000iW

Buderus Logamax plus GB172i

Для чего это делается? Скорее всего, таким нехитрым способом производитель хочет разбавить свое присутствие на одном и том же рынке в какой-то стране. По итогу, как бы предоставляя потребителю ложный выбор.

Поэтому, если вы уже остановились на какой-то конкретной марке, возможно вам стоит поискать ее аналоги за совсем другие деньги, но одинакового качества.

Делается это все путем гуглопоиска завода производителя (вспоминаем тот же “сертификат соответствия”) и его суббрендов.

Котёл прямого горения

Дело в том, что изначально старый дом отапливался от обычного котла прямого горения. В качестве топлива использовал как дрова, так и уголь, но чаще дрова. Это простой, дешёвый и что главное — энергонезависимый котёл, но при этом обладающий массой недостатков.

• Первый и главный минус — довольно большой расход топлива при не самом высоком КПД.
• Второй и очень ощутимый — необходимость частой закладки дров: воздух в топку подаётся постоянно, поэтому дрова быстро прогорают и в морозы приходится делать до 10 закладок в сутки.
• Третий минус — конструкция этого котла несовершенна, много тепла теряется попусту.

Он меня не устраивал, поэтому для своего старого дома начал подбирать другой вариант. Остановился на дизельном котле. Такие стоят у нескольких соседей и я решил установить такой же. К слову, на тот момент солярка ещё не стоила как бензин, и купить её подешевле была возможность. При этом старый котёл не убирал, оставил как резервный.

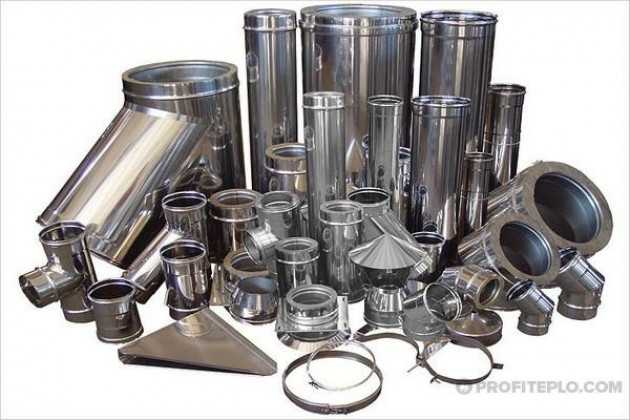

Ассортимент модулей

Монтаж дымохода из нержавейки осуществляется с использованием готовых модулей различного типа, поэтому его несложно выполнить самостоятельно. Производители предлагают следующие элементы:

• Прямые трубы. Деталь может иметь дину от 33 до 100 см. Прочное соединение элементов между собой выполняется за счет раструбного сопряжения, монтаж не требует применения дополнительного крепежа.
• Отводы 45°. Применяются при необходимости выполнить отклонение от вертикали.
• Отводы 90°. Используются для перехода между вертикальными и горизонтальными участками конструкции.
• Тройник 45° или 87°. Предназначен для монтажа узла сборки конденсата, также может применяться для подключения двух отопительных агрегатов к общему дымоходу.
• Сборник конденсата. Монтируется в нижней точке основного вертикального канала, в него стекает влага, сконденсировавшаяся при остывании дымовых газов.
• Ревизионный элемент. Устанавливается в местах, где выше риск скопления сажи, для проверки и очистки дымоходной системы.
• Проходки. Специальные элементы для обустройства узлов прохождения трубы через перекрытия и кровлю, помогают обеспечить противопожарную изоляцию конструкций, герметичность кровли, привлекательный внешний вид.
• Колпак, искрогаситель и другие элементы для монтажа на верхней части дымохода. Защищают систему от проникновения осадков, возникновения эффекта обратной тяги, от попадания искр на кровельное покрытие.

Тонкости проектирования дымового канала

Правильная установка и крепление агрегата – это один из важнейших этапов, поскольку нарушения определенных норм приводят к недееспособности системы. При проектировании канала необходимо учитывать следующие пункты.

особенности проектирования дымового канала

Нормативные требования

Основные требования по установке такого оборудования закреплены в соответствующей документации к агрегату, а также в нормах СНиП по дымоходам. Здесь прописаны максимальные и минимальные расстояния между трубами, положение элементов, которые напрямую влияют на работу агрегата. Если в процессе установки не будут соблюдаться нормативные требования, то при эксплуатации устройства может возникнуть «обратная тяга», которая выбросит все вредные вещества в помещение.

Обеспечение борьбы с конденсатом

Максимальное количество тепла на газовых котлах передается на теплообменник – в результате такой системы некоторые продукты горения могут образовываться с невысокими температурами. Таким образом, внутри дымохода может образовываться конденсат, который негативно влияет на целостность системы. Для того чтобы предотвратить появление конденсата, в нижней части дымохода закрепляется конденсатосборник или стакан из нержавеющей стали.

Выполнение уклонов поворотов уступов

Самый лучший вариант монтажа дымохода для газового котла – это идеально прямое положение без дополнительных уступов. Однако при установке оборудования такого эффекта сложно добиться. Однако здесь необходимо следовать нормам по отклонению – допускается не более 30 градусов

Также нужно обратить внимание на размеры сечения наклонных участков – они должны соответствовать нормативам. Труба между котлом и дымоходом должна быть не менее 50 см, а также находится в вертикальном положении

Желательно установить минимальное количество горизонтальных участков.

Корректное соединение труб

Чтобы соединить элементы дымохода, необходимо дополнительно воспользоваться хомутами. При этом обязательно нужно проследить за уклоном всей системы – он должен быть в пределах 90 градусов. Обязательно оставляют расстояние между трубами и поверхностями. Нормативы говорят о том, что между горючими материалами расстояние должно быть не менее 25 см. Если же поверхность огнестойкая, то допускается дистанция в 10 см.

Соблюдение норм пожаробезопасности

Поскольку в процессе работы дымохода владелец дома будет иметь дело с огнеопасными процессами, необходимо при установке соблюдать меры пожарной безопасности:

• В деревянном помещении необходимо использовать огнеустойчивый материал в качестве изоляции вокруг оборудования, а саму трубу рекомендуются отделать асбестом;
• Если речь идет о бетонной или кирпичной стене здания, то здесь будет достаточно монтажной пены в качестве изоляции.

1 ACV E-Tech S 240

Самый экономичный двухконтурный котел

Страна: Бельгия

Средняя цена: 277 000 руб.

Рейтинг (2019): 4.9

Самым экономичным двухконтурным котлом является модель премиум класса ACV E-Tech S 240 (КПД 99%). Благодаря высокой тепловой мощности (28,8 кВт) прибор справится с обогревом большого дома, обеспечив его жильцов не только теплом, но и горячей водой. Управляет этим высокопроизводительным отопительным устройством электроника, которая помогает минимизировать потребление электрической энергии. Также способствует экономичному режиму работы теплообменник из нержавеющей стали. Снизить теплопотери горячей воды помогает бойлер, сделанный по принципу «Бак в баке». Электронное управление позволяет повысить срок службы, предотвратить образование накипи за счет оптимизации режимов нагрева.

Владельцы загородных домов и коттеджей выделяют такие достоинства электрического котла ACV E-Tech S 240 как экономичность, надежность, многофункциональность и бесшумность. Главным недостатком прибора является высокая цена.

Жители домов, рядом с которыми проходят магистральные газовые ветки, обладают рядом преимуществ перед остальными гражданами. Особенно это заметно в зимний период времени, когда запускаются газовые котлы отопления. Остальным приходится искать альтернативные способы обогрева.

Безусловно, самым доступным видом топлива является газ, вместе с тем газовое оборудование считается и достаточно простым в эксплуатации. Но что делать тем, у кого нет газовой магистрали? Разбираться, какие электрокотлы для дома энергосберегающие, чтобы сделать отопление своего дома электричеством было доступным.

Российские бренды

Напольные газовые котлы являются одним из основных направлений в работе всех российских производителей.

Рассмотрим некоторых из них:

• Конорд. Головное предприятие расположено в г. Ростов-на-Дону. Газовые напольные котлы, выпускаются в одно- и двухконтурном варианте. Всего предлагается 4 серии мощностью от 8 до 30 кВт, разница между которыми состоит в количестве контуров и типе автоматики;
• Сигнал. Завод находится в г. Энгельс Саратовской обл. В настоящее время изготавливаются две серии напольных энергонезависимых котлов — S-Term и Комфорт. Мощность котлов составляет от 7 до 150 кВт, что позволяет выбрать подходящую модель для любых помещений и условий. Есть одно- и двухконтурные модели;
• Siberia. Продукция компании ООО «Ростовгазоаппарат». Это группа напольных энергонезависимых агрегатов, представленная в трех сериях — Эконом, Комфорт и Премиум. Диапазон мощности — от 11 до 50 кВт. ЕСть одно- и двухконтурные модели;
• ЖМЗ. Это газовые котлы производства Жуковского машиностроительного завода. В ассортименте присутствуют одно- и двухконтурные модели энергонезависимых напольных агрегатов мощностью от 11 до 68 кВт. Выпускаются в трех сериях — Эконом, Универсал и Комфорт, отличающихся друг от друга типом автоматики и формой корпуса;
• Лемакс. Изготавливаются в г. Таганроге. Продукция завода представляет настенные и напольные модели с одним или двумя контурами. Выпускаются три серии — Премиум, Премьер и Прайм. Мощность агрегатов составляет от 10 до 35 кВт.

Большинство котлов энергонезависимые, что определено сложными условиями работы, ветхостью сетей электроснабжения или полным отсутствием подключения в отдаленных поселках.

Такой подход вполне оправдан — в мороз внезапное отключение питания сразу прекратит работу системы отопления, и , если подача энергии не будет восстановлена за считанные минуты, неизбежна разморозка трубопроводов.

Единственным решением станет экстренный слив теплоносителя, но и эта мера не всегда возможна.

Поэтому наличие независимых от внешних условий отопительных котлов является весьма полезным решением для отечественного пользователя.

Твердотопливные котлы

Такой вид оборудования остается столь же популярным, как и газовые котлы, поскольку широко используется в автономных системах отопления. Его преимуществом является невысокая стоимость топлива, которое к тому же является легкодоступным. В качестве источника энергии в твердотопливных котлах используются торф, уголь, кокс, дрова.

Последние технологические разработки позволили создать новый вид отопительного оборудования – газогенераторные котлы (устройства длительного горения). В данных приборах происходит процесс под названием пиролиз. Он основан на том, что при сгорании древесины образуется газ, который впоследствии также может являться топливом.

По сравнению с обычными котлами, газогенераторные устройства обладают большим КПД и длительным сроком работы на одной партии топлива (некоторые модели способны работать при полной закладке топки двое суток). Разумеется, газогенераторные агрегаты стоят дороже обычных, однако со временем их цена полностью окупается за счет экономии твердого топлива. Высокая стоимость газогенераторных котлов также обусловлена необходимостью создания прочной и абсолютно герметичной камеры сгорания, на что требуется большее количество чугуна и металла. Кроме того, не возникает необходимости по несколько раз в день подкладывать новую порцию топлива в котел.

Основным недостатком твердотопливных приборов является невозможность работы в автоматическом режиме.

Если необходимо выбрать самый экономичный котел отопления, то стоит обратить внимание на газовые и твердотопливные устройства. Что касается последних изделий, то газогенераторное оборудование является более предпочтительным

Виды коаксиальных дымоходов

В зависимости от способа прокладки дымовой трубы дымоходы коаксиального типа подразделяются на два вида:

1. Вертикальный — дымоход располагается строго в вертикальном положении. Газы и продукты горения поднимаются от топливной камеры и выбрасываются в атмосферу выше уровня конька. В основном вертикальные конструкции используются в жилых домах и обеспечивают хороший уровень естественной тяги.
2. Горизонтальный — основной канал дымохода представлен конструкцией, расположенной в горизонтальном положении, которая выводится через несущую стену. В этом случае дымовые газы выходят наружу в непосредственной близости от отопительного оборудования. Чаще используется в частных домах, где устанавливаются системы отопления закрытого типа.

Вертикально ориентированный коаксиальный дымоход, несмотря на некоторые преимущества, является более дорогой и сложной в монтаже системой. Общая протяжённость дымоотводного канала обычно превышает 5 метров, что значительно усложняет процесс монтажа и фиксации конструкции.

Для изготовления дымохода коаксиального типа применяются различные марки стали и пластика. В соответствии с этим можно выделить несколько видов дымоходов:

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Типы вентиляции

Существуют разные типы вентиляции, которые подходят для помещений с газовым котлом: естественная и принудительная. Вторая в свою очередь делится на вытяжную, приточную и приточно-вытяжную.

Обычно сочетают два или три типа вентиляции.

Естественная вентиляция подразумевает поступление воздуха через отверстия входных дверей, окон и сквозь решетки вентиляционных каналов. Также приток воздуха к горелке осуществляется с помощью классического дымохода для открытой камеры сгорания или при помощи коаксиальной трубы для закрытой топки.

Устройство естественной вентиляции осуществляется следующим образом:

1. Делается разметка на стене в соответствии с диаметром трубы с запасом в 10 мм.
2. Диаметр вентиляционного отверстия не должен быть менее 15 см.
3. Согласно разметке, высверливается отверстие в стене и в него вставляется труба с небольшим наклоном в сторону улицы.
4. Оставшийся промежуток между стеной и трубой заполняют монтажной пеной.
5. После затвердевания лишняя пена удаляется и устанавливается заслонка, с помощью которой можно регулировать размер вентиляционного отверстия.
6. Чтобы в трубу не попадал мусор, на ее концы можно одеть решетки с фильтром. Но тогда придется поставить вентилятор и превратить естественную вентиляцию в принудительную.

При выборе места для вентиляции газовых котлов в частном доме следует учитывать то, что она должна находиться на расстоянии не менее метра от отопительного устройства. Близкое расположение вентиляции к агрегату может привести к тому, что производимое тепло будет ею выдуваться.

Приточно-вытяжные системы с широкими возможностями регулирования состоят из фильтров, калориферов или вентиляторов. С помощью такой вентиляции можно создать подходящий микроклимат в котельном помещении. Это поможет увеличить КПД и уменьшит расход топлива.

Принудительная вентиляция организуется за счет вентиляторов, встроенных в вентканал.

Обратите внимание! Специалисты рекомендуют устанавливать как минимум два типа вентиляции, например, естественную и приточно-вытяжную. Если энергозависимая вентиляция перестанет работать из-за отключения электроэнергии, то естественная всегда будет выводить дымовые газы.

Чистка дымохода и котла от сажи

Следить за дымоходом значит с определенной периодичностью совершать полное прочищение трубы от скопившейся там сажи.

Опасность скопления этого отхода объясняется не только тем, что топливо начинает гореть заметно хуже из-за недостаточной тяги. Есть и другие риски:

• из-за сажи износ внутренней поверхности трубы ускоряется;
• если сажи скопилось слишком много, это приводит к риску ее воспламенения, поскольку в ней всегда содержится много недогоревших компонентов;
• поскольку сажа сама образует своеобразный слой теплоизоляции, то нагрев помещения от шахты уменьшается, что приводит к увеличению траты топлива.

Чистят дымоход не реже раза в год. Но в случае с газовым котлом такая частота может оказаться излишней. К тому же сооружение из сэндвич трубы или тем более коаксиальный дымоход скапливают меньше отходов, благодаря чему срок их службы заметно увеличивается по сравнению с традиционной кирпичной шахтой или керамической трубой.

В каждом конкретном случае следует ориентироваться на явные признаки, которые говорят о том, что в трубе скопилось уже слишком много сажи:

• Топливо горит хуже обычного, время, уходящее на прогрев дома, заметно увеличивается.
• Если отвинтить патрубок и посмотреть его содержимое, там наверняка будут большие сажевые скопления.
• Наконец, верный признак того, что чистку нужно начать как можно раньше, – в помещении ощущается запах горения (дымка) – это связано с тем, что сажи скопилось слишком много и она начинает тлеть в трубе, издавая соответствующий запах.

Существует два способа очистки – с помощью механического удаления грязи ершиком и другими предметами, а также на основе химического разрушения отходов.

Механическая очистка

Для механической чистки используются металлические и пластиковые ершики. Если металлические более долговечные, то пластиковые наносят меньше царапин на внутреннюю поверхность трубы. Поэтому выбрать можно именно такой вариант (на фото справа). Для металлических труб пластиковый ершик становится единственной возможностью для осуществления безопасной чистки дымохода.

Оптимально подобрать ершик, который на 10-20 мм больше диаметра дымохода, чтобы можно было чистить сразу все внутренние поверхности трубы. Технология очистки простая – она осуществляется с помощью поворотных движений. Предварительно ершик крепят на шест, а снизу привязывают груз.

Химическая очистка

Химическая чистка проводится специальными средствами, которые в широком ассортименте представлены в хозяйственных магазинах.

Они продаются в жидком виде, а также твердом и порошкообразном. Применять их следует по инструкции.

При этом очищение трубы все равно начинается с механического удаления сажи ершиком или другим методом. Химическая чистка – это скорее средство профилактики, чем удаления грязевых остатков.

Чистка газового котла: видео

В случае с газовым котлом мало прочистить сам дымоход – в очищении нуждается и само устройство. Подробная видеоинструкция представлена ниже.

Монтаж дымохода для газового котла – это вполне реальная задача. Главное условие – учесть все требования пожарной безопасности и обеспечить полную герметичность конструкции. А поскольку газовое топливо дает мало сажи, дымоход сможет прослужить без нареканий и чистки в течение нескольких лет.
