Куда деть электрокотёл?
1. Оставить как запасной вариант на случай аварии. К примеру, сломается газовый, произойдёт перебой в центральной магистрали газоснабжения – у вас будет возможность сохранить тепло в доме. Однако одновременно и тот, и тот не устанавливают. Дело в том, что электричество всё же сбоит гораздо чаще, чем газ. Электричество ещё, бывает, используют совместно с моделями, работающими на твёрдом топливе. Тогда электроэнергия помогает сохранить тепло на время, когда обычное топливо кончилось. Но с газом всё-таки не совместишь.
2. Демонтировать насовсем. Вам, безусловно, придётся его снять, если газовый пойдёт на место прежнего «жильца». Кстати, обвязку обычно подключают к приобретённому прибору с наименьшим возможным вмешательством в систему, которая функционировала ранее.
Совет: если же электрокотёл вам не сильно мешает, всё-таки советуем его не выбрасывать – в ситуации сбоя или аварии спасёт от промерзания дома.
Что такое автономное газоснабжение частного дома
Подземный газгольдер для хранения пропан-бутановой смеси
Есть 2 варианта хранения: баллоны и газгольдеры. Первый способ годится только для готовки на даче. Обширный резервуар обеспечивает топливом плиту и духовку, отопительный котел, калориферы, нагревательный бойлер.
Содержится в газгольдере не природный газ. Метан очень сложно хранить: газ сжижается при температуре -160 С под давлением не менее 200 бар. Обеспечить подобные условия в резервуаре, предназначенном для бытовых нужд, крайне сложно и дорого. Поэтому вместо метана в газгольдер закачивают пропан-бутановую смесь.
Газовая смесь сберегается в газгольдере в сжиженном виде. В наружные трубы смесь подается в газообразном состоянии, так как легко испаряется при снижении давления в редукторе. По внутренним трубам газ подается к кухонной плите, бойлеру, котлу. Топливо можно использовать и для получения электроэнергии, если поставить газовый генератор.
Газгольдер размещают под землей для снижения риска образования конденсата
Плюсов у автономного газоснабжения частного дома очень много:
- безопасность – утечка или возгорание практически исключены;
- низкая цена смеси;
- простота в использовании.
Есть одна важная особенность. На холоде внутри резервуара образуется конденсат, который сильно мешает подаче топлива. Чтобы избежать этого, газгольдеры на территории России размещают под землей. Глубина траншеи под емкость зависит от погодных условий. Газгольдер должен располагаться на глубине, где температура никогда не падает ниже 0 С. Это весьма затрудняет монтаж устройства, особенно в северных широтах.
Преимущества и недостатки автономной газификации
Пропан-бутановая смесь выделяет больше тепла
Автономная система обеспечивает немало преимуществ:
- Работа газовых приборов в доме не зависит от аварий на магистрали или изменения давления. Газгольдер подает топливо под постоянным давлением.
- Газ для дома – пропан-бутановая смесь сгорает с выделением большого количества тепла.;
- Газгольдер более безопасен. При возможной утечке газ впитывается в землю, а не уходит в воздух.
- Автономная система очень проста в обслуживании.
- Газовое оборудование дольше служит. Пропан-бутановая смесь не содержит соединений серы, а при контакте с ними металл разрушается быстрее.
Минусы:
- первоначальное обустройство дороже, чем проведение газопровода от магистрали;
- следует самостоятельно следить за уровнем топлива, чтобы вовремя пополнять запасы;
- при работе газгольдера возможно осаждение конденсата, что нарушает подачу газа. За этим показателем нужно наблюдать.
Советы по экономии газа при автономке
Чтобы еще больше сэкономить на отоплении при организации автономного газоснабжения, можно применить следующие рекомендации:
- Газгольдер, как самый дорогостоящий элемент системы, можно купить и установить совместно с соседями по участку, то есть один большой резервуар на несколько домов. В этом случае потребление и оплата газа производится по индивидуальным счетчикам. По ним же соответственно происходит и расчет стоимости заправки для каждого домохозяйства: кто сколько потребляет, столько и заправляет.
- Другой метод экономии – регуляция работы отопительного котла, в зависимости от температуры в помещении. Чтобы в комнате было комфортно находиться, при этом не было ни жарко, ни холодно, нужно установить термостат и настроить его на поддержание определенной температуры.
- Утепление здания – еще один эффективный способ экономии потребления сжиженного топлива. Есть множество материалов, которые могут уменьшить теплопроводность стен, пола и потолка здания, повышая энергосберегающие характеристики сооружения.
Автономная газификация частного дома позволяет не зависеть от превратностей поставок магистрального газа. Однако организация индивидуальной системы газоснабжения — хлопотная и весьма затратная задача. При этом пользоваться уже готовой автономкой очень выгодно, если у вас большой дом. При небольших размерах загородного дома выгоднее обойтись газовыми баллонами.
Эффективные варианты экономии газа
Вопрос экономичного потребления газа необходимо рассматривать в комплексе
Кроме того, важно использовать только легальные «белые» методы, чтобы избежать лишних проблем с контролирующими органами. Рассмотрим, как наиболее эффективно использовать и экономить газ, что доказано многими пользователями, использующими газовые приборы для отопления своих домов
Способ #1 — установка газового счетчика
Начнем с банальностей. Первое, что вам нужно сделать, это установить газовый счетчик в вашем доме, если у вас его еще нет. Без этого устройства все остальное бессмысленно: Потребление газа рассчитывается на основе средних цен, что явно невыгодно. Со счетчиком вы можете платить только за фактически потребленное голубое топливо, которое обычно на порядок меньше.
Существуют такие типы счетчиков:
- роторные;
- турбинные;
- мембранные;
- вихревые.
Необходимый размер определяется максимальным потреблением топлива всеми приборами вместе взятыми. Приблизительный расход газа за час работы см. в техническом паспорте прибора. При выборе счетчика следует учитывать количество газовых приборов, используемых в доме.
Диафрагменные счетчики обычно используются в частных домах. Они экономичны, просты в использовании и обеспечивают точные показания.
Каждый счетчик имеет свой номинал, который обозначается специальным символом:
Если в доме есть газовая плита, котел и бойлер, следует выбрать счетчик с маркировкой G6 или G10.
Прежде чем использовать другие методы, необходимо начать контролировать свое потребление и регулярно записывать показания счетчика в отдельную тетрадь. Эти записи помогают контролировать потребление топлива и оценивать эффективность мер по экономии газа при отоплении частных домов.
Способ #2 — уменьшение тепловых потерь
Второй и самый важный шаг, который позволит значительно снизить потребление, — это анализ и снижение тепловых потерь.
Это происходит потому, что часть тепла уходит через стены, потолки и окна. Определенное количество тепловой энергии теряется с отработанным воздухом через систему вентиляции.
Серьезные теплопотери влияют на эффективность и экономичность любой системы отопления, включая самые современные. Чем больше утечка, тем больше энергии потребляет устройство для нагрева и тем выше расход топлива.
Чтобы избежать такой проблемы, необходимо провести ряд изоляционных мероприятий.
Все поверхности, которые могут отдавать тепло, должны быть изолированы:
Самый простой способ утепления наружных стен — покрыть их полистиролом. Также можно построить фальш-стену в помещении, поместив за ней минеральную вату. Крыша утепляется со стороны кровли теми же материалами — минеральной ватой, пенополистиролом или пенопластом.
Для изоляции пола материал укладывается под цементную стяжку или деревянные полы. Для изоляции подходят опилки, экологическая вата, минеральная вата, пенополиуретан или пенополистирол.
Выбираем газгольдер для своего участка
Каждый из нас всегда имеет свои требования к системе отопления, тем более, если речь идет о загородном доме. Автономное отопление частного дома на сжиженном газе, который хранится и подается из газгольдера, экономичное и технические грамотное инженерное решение. Перед тем как осуществить установку газгольдера, лучше провести предварительные расчеты, определив следующие параметры:
- оптимальное количество газа, необходимое для потребления в частном доме;
- оптимальные размеры и объем резервуара;
- тип емкости;
- финансовые расходы, связанные с монтажом всей системы на участке.

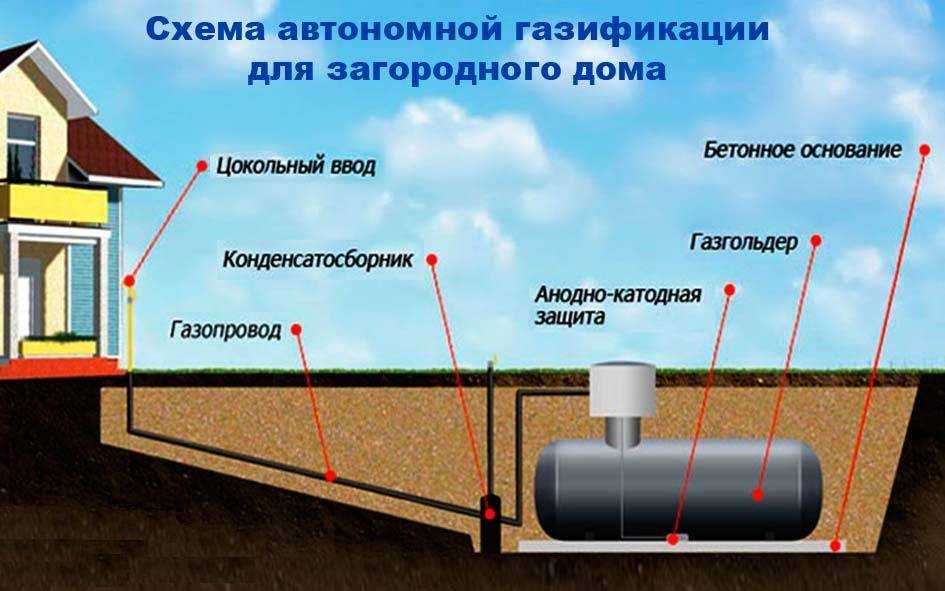

На схеме приводятся примерное расположение подземного газгольдера, технические размеры котлована, подставки для установки и параметры самой установки.
Экономическая составляющая отопления частного дома с помощью газгольдера выглядит следующим образом. Расчеты ведутся приблизительные, так как для каждого жилого объекта существуют свои исходные данные.
Как пример, можно взять расчеты для жилого дома площадь которого составляет 200 м2.
- средний расход топлива в месяц составляет 3-4 л. на каждый квадратный метр;
- за отопительный сезон (6 месяцев) каждый квадратный метр жилья потребует для отопления 20—25 л. голубого топлива;
- за весь период расходы составят 4000-5000 л;
- стоимость газа в среднем по стране 10-15 руб/л;
- итого выходит 60-75 тыс. рублей за весь сезон или 10-12,5 тыс. в месяц.
На точность расчетов оказывает влияние количество приборов в доме, работающих на газе, мощность котла и интенсивность использования всей газовой системы. Исходя из полученных данных, вы сами можете рассчитать необходимый объем газгольдера. Оптимальным вариантом будет воспользоваться уже готовым проектом газгольдера и всей системы автономного газового отопления. При соответствующем инженерном образовании данные расчеты можно сделать самостоятельно.
Подобрать газгольдер для своего дома можно только в строгом соответствии с техническими параметрами будущей системы отопления и учитывая состояние земельного участка. Горизонтальный газгольдер должен иметь объем больший на 15-20% от необходимого минимума топлива, при уменьшении объема газа в емкости наполовину.
Разработку проектных данных лучше доверить квалифицированным специалистам, которые не только предоставят готовый рабочий проект, но и могут осуществить последующий монтаж агрегата, подключение всей системы отопления. К тому же, обычно такие организации имеют возможности официально оформить ввод установки в эксплуатацию в соответствии с техническими требованиями и нормативами.
Самостоятельность в подобных ситуациях чревата осложнениями технического плана, перебоями в работе всей системы газоснабжения в дальнейшем.
Критерии выбора: на что обратить внимание
Покупая хранилище газа, определяют его тип и размер, учитывая все нюансы.
Конструктивные особенности тоже играют роль
Например, при желании установить подземный бак нужно обратить внимание на наличие горловины, позволяющей опустить газгольдер ниже уровня промерзания грунта. А отсутствие опорных «лап» приведет к плохому закреплению оборудования и постепенной деформации днища
Объем бака
Одним из основных параметров хранилища является его объем. Правильный расчет этого показателя позволяет отапливать дом площадью 150 м², заправляя бак 1-2 раза в год.
Объем бака может составлять от 2,5 до 20 м³. Необходимая величина зависит от размера дома, количества подключенных устройств и потребляемого количества топлива. В среднем в теплых районах страны расходуется 25-30 л газа на 1 м² площади дома. Можно исходить из мощности отопительного котла: на 1 кВт приходится около 100 л газа в год.
Посчитать оптимальный объем поможет таблица:
| Площадь дома, м² | Объем газгольдера, л |
|---|---|
| 150 | 2 700 |
| 250 | 4 800 |
| 400 | 6 400 |
| 600 | 9 100 |
| 800 | 10 000 |
| 1000 | 10 650 |
| Более 1000 | 20 000 |
Чаще всего применяются газгольдеры объемом 5 м³, т.е. 5000 л. Пользователи оборудования отмечают, что расход топлива для обогрева зависит от погодных условий зимой. Иногда при размерах дома в 150 м² общегодовое потребление газа составляло 1500 л, а максимально — 3000-3500 л.
Прочность
Прочность конструкции обеспечивается за счет толстых многослойных стенок из металлических листов, обработанных антикоррозионным составом. Стенки резервуара изготавливают из прочной конструкционной стали толщиной 6-12 мм. Сварные швы тщательно прорабатывают, чтобы емкость по ним не разошлась. Кроме того, хранилища, предназначенные для эксплуатации при низких температурах (ниже -40 °С), дополнительно укрепляют внутренними перегородками.
Коррозийная устойчивость
Для того чтобы емкость не ржавела, все слои металла обрабатывают специальными антикоррозионными составами — битумными, эпоксидными, полиуретановыми. Первый вариант самый дешевый, но наименее долговечный. Эпоксидное покрытие прослужит очень долго, если его не повредить (оно хрупкое и скалывается при малейших ударах). Полиуретан — долговечный и устойчивый к механическим повреждениям.
Качество запорно-предохранительной арматуры и других компонентов заправочной системы
Запорно-предохранительная арматура и другие компоненты заправочной системы должны исключать утечки газа, быть механически прочными даже при минусовой температуре и коррозионностойкими.
Принцип хранения топлива
Топливо может храниться в баке с постоянным или переменным объемом. В первом случае газ находится под давлением, а во втором — его объем изменяется в зависимости от количества использованного топлива. Современные устройства выдерживают повышенное давление, поэтому возможен любой вариант газгольдера. Чаще всего сегодня используют емкости с постоянным объемом.
Площадь дома
При покупке хранилища газа не стоит покупать бак, не учитывая площади отопления. Если резервуар будет намного больше, чем нужно для обогрева всего дома в течение года, за него придется переплачивать. При недостаточной емкости его нужно будет часто заправлять.

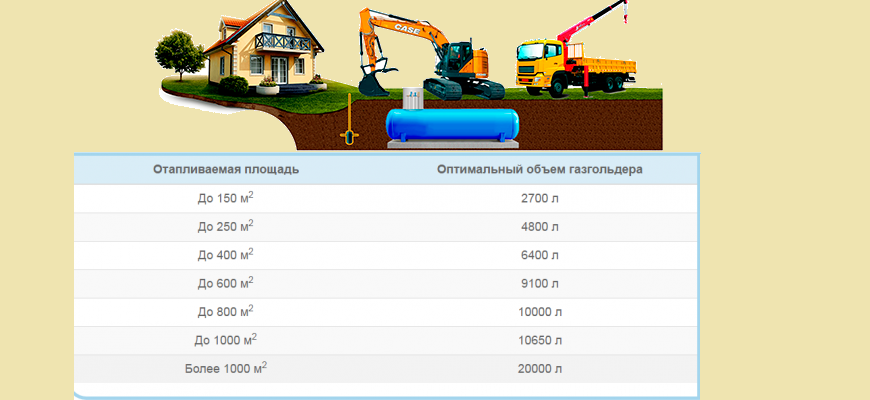

Таблица для расчета отапливаемой площади и оптимального размера газгольдера.
Способ установки
На дачах, которые используются только в летнее время, можно сократить расходы и место на участке, установив вертикальный наземный резервуар, а при необходимости — увеличить площадь испарения, установить специальное устройство.
Для круглогодичного отопления целесообразнее установить горизонтальный подземный бак, углубив его так, чтобы газ не промерзал. Если прочность грунта или другие причины не позволяют использовать подземное хранилище, можно использовать наземный газгольдер, утеплив его. Но даже в этом случае, возможно, придется дополнительно установить испаритель.
Экономическая целесообразность
Экономически целесообразно даже для самых маленьких объектов использовать резервуар емкостью не менее 2700 л, несмотря на то что расчет показал меньшее значение. Стоимость создания газовой системы из-за этого возрастет незначительно, а заправлять газгольдер придется реже.
Подключение к газовой сети в доме
Не имеет значения, какой тип резервуара вы выберете – схема подключения газохранилища к локальной сети одинакова и регламентируется строительными нормами и правилами.
Монтажные работы, включая подключение газопроводной трубы из газгольдера, должны выполняться профессионалами, имеющими соответствующий допуск. Устанавливаемый газгольдер соединяется с домом трубопроводом, который должен быть проложен на глубине от 1,5 метра под уклоном в 1%.

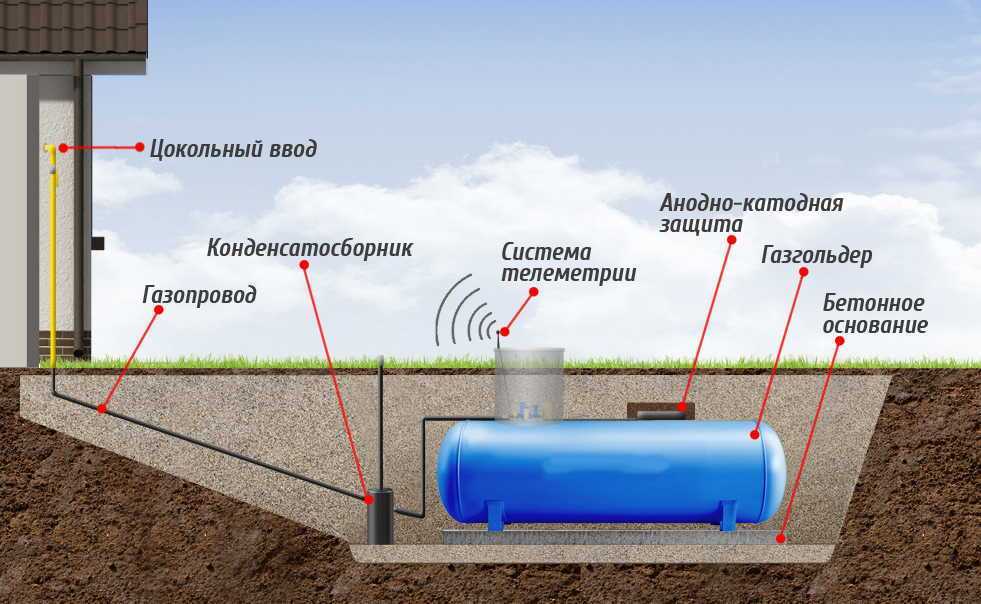

Автономное подключение частного сектора к газовому хранилищу
Необходимо:
- защитить от коррозии все металлические элементы, расположенные под землей;
- установить сборник конденсата;
- подсоединить введенный в дом газопровод к отопительному котлу и другим потребителям топлива.
Обязательно используются устройства, которые контролируют подачу газа и перекрывают ее в случае утечки. Защитные системы, как и сам газовый котел, требуют электропитания, поэтому рекомендуется позаботиться о резервном источнике электричества, чтобы оборудование функционировало без сбоев.
Особенности доставки сжиженного газа
Доставка газа для газгольдера происходит спецтранспортом. Часто аппараты ставят в сельской местности. Обслуживающим компаниям приходится приспосабливаться, закупать технику, для которой плохое состояние дорог не препятствие. Газовоз не перепутаешь ни с какой другой машиной. Ёмкость с сжиженным газом установлена на мощный автомобиль с повышенной проходимостью.
Машина оборудована специальными газовыми счётчиками. Показания фиксируются до заправки и после неё. Система закачки газа нуждается в электричестве, без него она не включится и не станет работать. Как правило, газовозы имеют свои независимые источники электропитания. В некоторых случаях требуется подключать оборудование к местной электросети. О последнем клиента предупреждают заранее.
Рис.2
Газгольдер и безопасность
Собственника, принявшего решение об обустройстве автономного газоснабжения не должны смущать страшные термины «давление», «взрыв» и прочее.
При производстве газгольдеров они обязательно проходят гидравлическое испытание давлением не менее 25 атм, при рабочем давлении среды не выше 6 атм. Таким образом у конструкции имеется практически четырехкратный запас по прочности.
Кроме того для дополнительной защиты система оборудована сбросными клапанами, которые срабатывают уже при 16 атм. За всю историю существования газгольдеров и у нас в стране и за рубежом ни одного случая его разрыва не зафиксировано.
В мире уже давно известно, что автономная газификация выгодное решение для теплоснабжения в частном доме, не имеющего доступа к магистральному газопроводу. Такая система не может эффективно работать без газгольдера.
Современные отечественные технологии производства емкостей для хранения газа позволяют на 100% гарантировать безопасность этих устройств, при условии правильного выбора, монтажа и эксплуатации.
Советы по экономии газа
Уменьшить расход газа из газгольдера можно выполнением следующих энергосберегающих мероприятий:
- утепление стен, кровли, чердака, перекрытия подвального помещения;
- замена старых оконных блоков на современные стеклопакеты с непромерзающим профилем;
- оптимальная настройка параметров котла;
- установка на отопление энергоэффективного газового котла конденсационного типа;
- использование коллекторной системы отопления, имеющей более высокий КПД и возможность регулировать подачу теплоносителя на каждом отопительном приборе;
- оснащение батарей отопления терморегуляторами.
Хороший эффект по экономии газа достигается за счёт установки контроллеров, автоматизирующих процесс управления подачей тепла.
Контроллер, в зависимости от заданных настроек в автоматическом режиме управляет автономным обогревом, что позволяет значительно минимизировать расход СУГ из газгольдера и уменьшать до 25 % затраты на отопление
Более того, современные контроллеры — это, как правило, умные приборы, при помощи которых можно удаленно управлять котлом с мобильного телефона.
Недорогой альтернативой таким устройствам с дистанционным управлением являются программируемые или суточные термостаты, которые также позволяют экономно расходовать энергию.
Современным решением экономии газа из автономного хранилища является система «умный дом».
Наряду с большим набором полезных функций, облегчающих быт, применение технологии «умный дом» позволяет осуществлять автоматический климат-контроль
Функцию управления климатом в доме можно установить отдельно или интегрировать в общий набор «полезностей».
Такие технологии дают возможность экономно расходовать газ на отопление в течение суток в отдельных помещениях. Можно настроить систему на работу в режиме протапливания при отсутствии жильцов и дистанционно, перед приездом домой, включить полноценное отопление.
Главная проблема внедрения системы климат-контроля «умного дома» — это относительно высокая цена вопроса и необходимость проектирования до выполнения работ по монтажу системы отопления.
Каких видов бывают
В зависимости от объема емкости, способа монтажа, устройства делятся на несколько типов. Разберем подробнее особенности и отличия каждой из установок.
Мобильные
Мобильный газгольдер – малогабаритная передвижная установка. Удобен для домовладений, которые используются сезонно, типа дач. На время зимы их можно убирать на хранение до следующего лета. Для размещения на участке не нужно много места. Не придется арендовать спецтехнику для его подключения. Объем резервуара в среднем от 500 до 600 л. Дешевле любого стационарного. Хоть установка и небольшая, но использовать ее без полученного разрешения газовой службы, как и пробовать подключать самому запрещено.
Цистерна оснащена защитной автоматикой, которая контролирует уровень подачи газа в дом и в случае аварии прекратит подачу.
Вертикальные
Занимает мало места. По виду напоминает металлический бидон.
Допустимо размещать на участке и при большом потреблении газа, подобрав емкость соответствующих размеров, но в таком случае резервуар оснащается специальными испарителями, которые отвечают за поддержку рабочего давления при подаче и распределении газа. Кроме того, большие вертикальные емкости для частного сектора проектируются с целью подземного монтажа, а это увеличивает стоимость работ в несколько раз.
Применяются вертикальные резервуары и в промышленных масштабах. К примеру, РВС-1000 используют для хранение больших объемов воды и нефтепродуктов.
Горизонтальные
Имеется в виду, что в горизонтальной емкости объем воздушно-газовой смеси обеспечивает рабочее давление даже в условиях повышенного потребления. Необходимый уровень испарения достигается естественным путем без установки дополнительных приборов. То есть газовая установка горизонтального типа выйдет дешевле других и будет работать с нужным уровнем давления даже в сильные морозы.
Единственный минус – потребуется много места на приусадебном участке, чтобы вырыть котлован под такую емкость.
Наземные
Уже из названия ясно, что цистерну устанавливают на поверхности земли. Для частного применения это лучше, потому что:
- проще обслуживать;
- легче обнаружить поломку, следы коррозии;
- удобно контролировать работу оборудования;
- проще закачивать газ в цистерну.
Но есть два существенных недостатка – зимой падает способность к испарению, и потребуется обеспечить выполнение всех мер безопасности при установке газового хранилища.
На резервуар не должны падать прямые солнечные лучи. Хоть корпус бочки считается устойчивым к высоким температурам, но лучше разместить емкость в тени.
В промышленных масштабах наземные газгольдерные станции применяются на АГЗС классического типа.
Плюс установки – отсутствие земляных работ
Минус – необходима большая площадь для размещения. Рабочий диапазон температур составляет от -40 градусов до +40 градусов.
Подземные
С точки зрения безопасности подземное размещение гораздо надежнее.
Минимальная глубина установки – от 60 см. При этом, независимо от объема резервуарного газового хранилища, сверху будет видна только горловина с крышкой. Оставшаяся часть корпуса засыпается землей и по ней можно ходить или высаживать там цветы. Ландшафт участка не портится и выглядит аккуратно и красиво. К горловине подключается заправочный узел, и по трубам в дом поступает газ.
Срок службы достигает 50 лет.
Минус подземного газгольдера – большой объем земляных работ, аренда услуг спецтехники, что влечет дополнительные затраты.
На АГЗС подземные конструкции служат хранилищами пропан-бутана. размещаются ниже уровня промерзания почвы. Поверхность цистерны покрыта специальной защитой от коррозии. Выше уровня земли будет видна горловина с газовой арматурой, клапанами, манометром и прочими элементами.
Принципы работы
- Жидкостная система. С помощью газового котла нагревается жидкий теплоноситель, который доставляется в комнаты по трубам в радиаторы (батареи), устанавливаемые под окнами. Дом отапливается по внешнему контуру. Теплоноситель долго нагревается и остывает, поэтому для протопки дома потребуется значительное время.
- Воздушная система. С помощью теплогенератора в котельной нагревается воздух, который посредством воздуховодов подаётся прямо в обогреваемые помещения (как правило, через отверстия в полу).
Радиаторов и труб в комнатах нет. Пройдя через комнаты, воздух отводится через специальные вентиляционные решётки.
Основная часть нагретого воздуха циркулирует внутри здания, но часть обновляется. В подобную систему можно встроить очистку, увлажнение и кондиционирование воздушных масс. При работе на газе она полностью автоматизируема.
