Вся правда о стабилизаторах напряжения для газовых котлов

Количество фаз

Стабилизаторы, применяемые совместно с газовым оборудованием, рассчитаны на работу с одной или тремя фазами. Конкретный тип выбирается в соответствии с параметрами электрической линии, подведенной к частному дому. При наличии однофазного питания устанавливается такой же стабилизатор.

Если же подключена трехфазная сеть, для стабилизации может использоваться трехфазное устройство или три однофазных прибора, подключаемых к каждой фазе. Второй вариант делает выходное напряжение более стабильным.

Однофазные стабилизаторы используются преимущественно в бытовых условиях квартир и частных домов. Номинальное напряжение таких электрических сетей составляет 220 вольт, а полная максимальная мощность, подлежащая выпрямлению – 135 кВА. Выдаваемая частота и синусоида преобразованного тока отличается повышенной устойчивостью, из-за чего однофазные устройства нередко используются на производстве.

Трехфазные приборы чаще всего используются в промышленности для подключения к котлам с высокой производительностью и большими мощностями. Номинальная мощность электрических сетей составляет 380 и 400 вольт.

Стабилизаторы с двойным преобразованием

Устройство стабилизатора данного типа включает в себя большой кислотный аккумулятор. Поэтому вес и габариты приборов двойного преобразования выше.

Работает СН с двойным преобразованием следующим образом: стабилизированный постоянный ток с пониженным напряжением перенаправляется к батарее, далее электричество снимается с клемм аккумулятора, а напряжение возрастает до 220 В.

Затем инвертор меняет ток на переменный, а инвертированная энергия подается на выходы стабилизатора. Даже минимальная емкость аккумулятора в устройствах такого типа обеспечит абсолютную автономность напряжения на выходе.

Преимущества СН с двойным преобразованием:

1. Гарантия защиты отопительного оборудования от скачков, перенапряжения и отключения внутридомовой электросети
2. Минимальная погрешность (до 1%) и мгновенная скорость срабатывания
3. Долговечность и надежность
4. Защита от сетевых помех
5. Резерв электроэнергии в аккумуляторе

Недостатки:

1. Дорогостоящее оборудование
2. Снижение КПД в пользу работы системы охлаждения

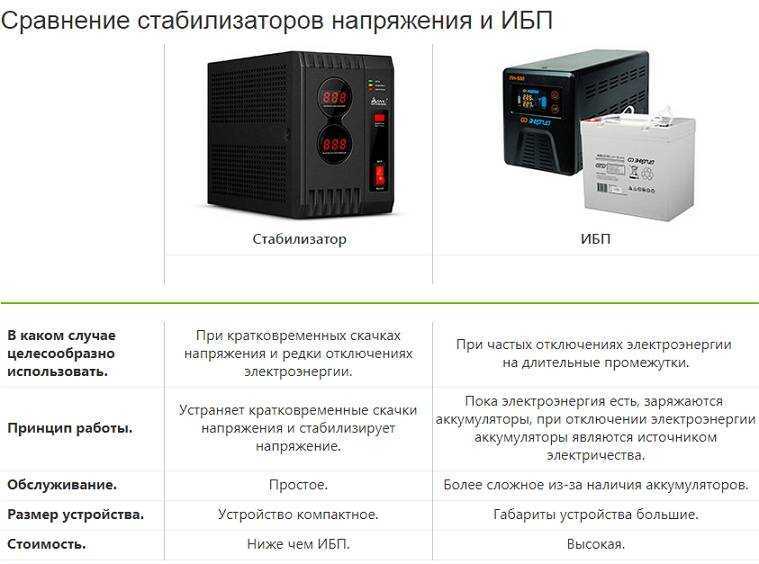

Данный тип оборудования следует отнести к системам ИБП, поскольку при покупке только лишь для газового котла, необходимо быть готовым потратить эквивалентную стоимости котла сумму, если не более. Но это бесспорно самый бесшумный, надежный и современный вариант стабилизаторов.

Как выбрать прибор? Критерии

Принимая решение для вашего оборудования, какой котел лучше, ориентируйтесь на следующие критерии:

1. Необходимая мощность нагрузки
2. Скорость стабилизации напряжения
3. Рабочий диапазон напряжений
4. Температура окружающего воздуха
5. точность стабилизации напряжения
6. Бесшумность
7. Экономичная цена

Лучшие стабилизаторы напряжения для газовых котлов

Не все компании изготавливают аппараты одновременно нескольких разновидностей. Обычно компании концентрируются на разработке одного типа.
Выбор защиты для котлоагрегата значительно обусловливается параметрами районной сети и нагрузкой включаемых котельных узлов.

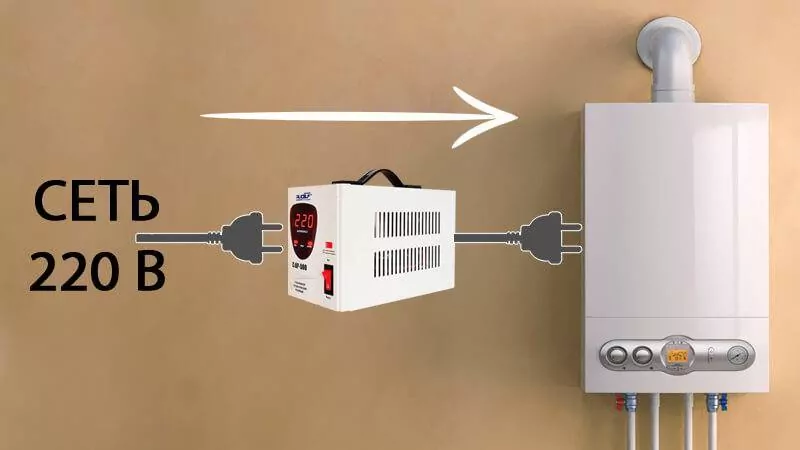

Установка стабилизатора в схеме: Источник фото: fenixled.ru

Можно составить характеристики достойного аппарата:

1. Наименьшая мощность — 1000 ВА.
2. Встроенная защита от перегрева контактов и КЗ.
3. Диапазон входного напряжения 90-290 В, абсолютная некритичность к нагрузке.
4. Выходная совершенная синусоида.
5. Нижний уровень срабатывания напряжения больше обычного значения в районной электросети.
6. Автозапуск с приостановкой процесса, по завершению срабатывания защиты.
7. Присутствие заземляющей клеммы.
8. Быстрота регулирования напряжения не больше 20 мс, с точностью обработки — 2-3%.

По данному списку параметров рейтинг стабилизаторов напряжения:

1. Крутой стабилизатор 220в релейного типа для газового котла Baxi — LogicPower LPT-1000RV, цена по состоянию на 1.12.2019 года – 2180 руб.
2. Релейный стабилизатор Теплоком TEPLOCOM ST-222/500, цена по состоянию на 1.12.2019 года – 2970 руб.
3. Наилучший сервомоторный стабилизатор — Ресанта ACH1000/1-ЭМ, цена по состоянию на 1.12.2019 года – 3120 руб.
4.  Отличный тиристорный прибор — стабилизатор напряжения Штиль для газовых котлов R 1200SPT, цена по состоянию на 1.12.2019 года – 13070 руб.

Использование резерва

Кабельные системы призваны обеспечить работу протоколов, которые появятся в обозримом будущем, благодаря резерву параметров. Если резерв существует, его можно использовать одним из двух способов:

• через несколько лет при переходе на новые приложения;
• с начала эксплуатации.

Преимущество выбора избыточных систем заключается в возможности избежать замены разъемов, кабелей или системы в целом. Такая замена даже через три-пять лет будет свидетельством грубого просчета при выборе СКС и потребует непредвиденных и неоправданных расходов.

Дальновидные заказчики могут избежать этого, установив, например, систему категории 6. Однако при этом часть инвестиций в кабельную инфраструктуру оказывается замороженной на несколько лет. Кроме того, пока не решены проблемы совместимости , что также может потребовать дополнительных расходов заказчиков.

Существует и другой вариант — использование всех возможностей среды передачи с первого дня эксплуатации. Решение — увеличение длины каналов для действующих приложений. Избыточные характеристики базовых линий и каналов обеспечивают максимум преимуществ заказчикам, а не производителям. При этом СКС полностью соответствует стандартам, что гарантирует работу более скоростных приложений в будущем.

Проектирование систем с учетом возможностей среды передачи позволяет сократить число сетевых устройств и уменьшить инвестиции в активное оборудование. Кроме того, требуется меньшее число / размер коммутационных шкафов, меньшая площадь телекоммуникационных помещений.

Дополнительная экономия в процессе эксплуатации достигается применением принципов построения централизованных систем. Сетевая аппаратура и серверы устанавливаются в одном месте — центре сети, имеющей физическую топологию типа «звезда». Остальные распределительные пункты являются пассивными, не требуют кондиционирования и обслуживания.

Переконфигурации рабочих мест выполняются в одном месте. Упрощается и удешевляется создание рабочих групп, особенно в случаях, когда участники групп работают на разных этажах. Снижаются расходы на администрирование. Эксплуатация таких систем требует меньше материальных и финансовых ресурсов.

Есть ли в газовых котлах Baxi защита от скачков напряжения

По заявлениям производителя, в электронной начинке котлов присутствует специальная микросхема, компенсирующая колебания напряжения в диапазоне 30%.

Во всяком случае, такие заявления присутствовали в паспортах серии Ace, ныне снятой с производства и замещенной серией Main.

Однако, судя по отзывам пользователей, работа встроенной защиты явно не справляется с возникающими перепадами сетевого напряжения. Причиной является низкое быстродействие системы защиты, которая срабатывает уже после того, как на скачок отреагировала плата управления.

Возникает замкнутый круг — защиту включает плата управления, которая как раз и нуждается в ней. В этом вопросе имеется явная недоработка инженеров фирмы, которые не учли специфику работы собственного оборудования.

Срок службы напольного котла

Напольные газовые агрегаты служат на 5 — 8 лет выше настенных. Так, согласно фактическим данным стальной теплообменный аппарат способен служить 11-12 лет, а чугунный 12-18 лет.

Напольные устройства практически не функционируют на полную нагрузку, что продлевает период эксплуатации. А в случае, когда собственник отопительного двухконтурного котла тщательно выполняет все регламентные работы, предварительную очистку воды то подобный газовый котлоагрегат будет служить ему дополнительно не менее десяти лет. Многие помнят советские чугунные котлы со сроком службы 50 лет.

При температуре ниже 55 С, в них начинается процесс конденсации, с образованием кислоты, которая проникает в котловые поверхности нагрева и «выедает» все на своем пути, начиная от дымоотводной системы и заканчивая топкой.

Поэтому если производителем указана нижняя температурная граница обратного теплоносителя, ее нужно выдерживать. Кроме того при появлении процесса конденсации, необходимо дополнительно установить конденсатоотводчики внизу дымовой трубы, что существенно увеличит срок работы напольного газового котла.

Коды ошибок и их расшифровка

Рассмотрим основные коды ошибок (картинки) котлов Beretta:

Код	Расшифровка
А01	Остановка котла из-за отсутствия пламени на горелке
А02	Котел блокирован по сигналу термостата (перегрев)
А03	Превышение допустимого давления дымовых газов
А04	Низкое давление теплоносителя в отопительном контуре
А05	Отказ датчика температуры ГВС
А06	Отказ датчика температуры отопительного контура
А07	Не происходит размыкание термореле
А11	Паразитное пламя (регистрируется пламя на выключенной горелке)
А24	Отказ вентилятора
ADJ	Требуется настройка верхнего и нижнего пределов мощности котла
Е33	Неправильное присоединение фазы и нейтрали электропитания
Е35	Отказ реле давления
Е37	Ложное пламя, проблемы с дымоходом
Е38	Короткое замыкание датчика дыма
Е39	Обрыв контактов датчика дыма
Е40	Нестабильное напряжение питания
Е42	Короткое замыкание датчика давления прямой линии отопительного контура
Е43-44	Размыкание контактов или КЗ датчика давления на обратной линии отопительного контура
Е46	Перегрев теплоносителя
Е48	Вентилятор идет вразнос

ОБРАТИТЕ ВНИМАНИЕ!
Ошибки типа «А» требуют перезапуск котла, а ошибки группы «Е» исчезают после устранения причины без необходимости перезапуска.

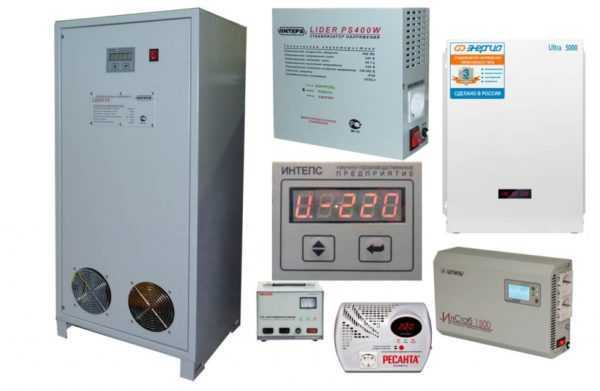

Разновидности стабилизаторов напряжения

Стабилизаторы напряжения — устройства распространенные. Их применяют не только для защиты котлов. Поэтому у этих приборов широкий модельный ряд. По конструктивным особенностям и принципу работы выделяется 4 вида:

• электромеханический;
• релейный;
• электронный;
• инверторный.

Электромеханические

Устройства этой категории напоминают лабораторный автотрансформатор. Имеется торообразный сердечник. На него намотаны витки первичной и вторичной обмотки. По ним двигается ползунок из графитовой щетки.

Основные достоинства приборов данного типа:

1. Повышенная точность регулировки. Чем больше витков трансформатора, тем точнее стабилизатор выдает нужное напряжение.
2. Терпимость к перегрузкам. Мощность устройства протекает через железный трансформатор, который кратковременно способен работать при превышенных нагрузках.

Устройство электромеханического стабилизатора

Недостатки:

1. Недолговечность работы. Графитовая щетка подвержена истиранию.
2. Задержка переключения на другой уровень напряжения порядка 2 с. Стабилизатор может не успеть выровнять напряжение. Поэтому газовый котел выйдет из строя.

Релейные

Релейные стабилизаторы напряжения по принципу работы напоминают электромеханические. В основе устройства трансформатор. На первичную обмотку подается сетевое нестабилизированное напряжение. Вторичная обмотка имеет множество отводов. Они подключаются к выходу устройства через реле. Если выходного напряжения недостаточно, стабилизатор подключает к выходу дополнительный виток трансформатора.

Плюсы стабилизаторов релейного типа:

1. Быстрая реакция на перепады напряжения. Реле может включиться менее чем за секунду.
2. Способны работать при отрицательных температурах. Реле невосприимчивы к холоду.

Минусы:

1. Дешевые модели с малым количеством реле обладают плохой точностью регулировки. Выходное напряжение способно отклоняться от требуемого значения на 8%.
2. Шум. Переключение реле издает характерный щелчок. Поэтому прибор плохо подходит для жилых помещений.

Прибор релейного типа

Электронные

В этих устройствах также используется трансформатор. Однако в них отсутствуют механические щетки или реле. Выходное напряжение регулируется с помощью электронных симисторных ключей.

Симисторы все время работы находятся либо в открытом, либо в закрытом состоянии. Они или пропускают электрический ток на выход, или блокируют. Электронная плата стабилизатора высчитывает, какую часть напряжения следует пропустить к потребителю (котлу), а какую оставить в сети.

Плюсы электронных стабилизаторов:

1. Повышенная точность регулировки. Отклонения не превышают 1-2 %.
2. Отсутствие подвижных элементов. Отсюда никаких шумов и хорошая надежность.

Минусы:

1. Чувствительность к помехам в питающей сети. Схема управления прибора восприимчива к ВЧ импульсам.
2. Высокая цена. В некоторых моделях применяются дорогие микроконтроллеры.

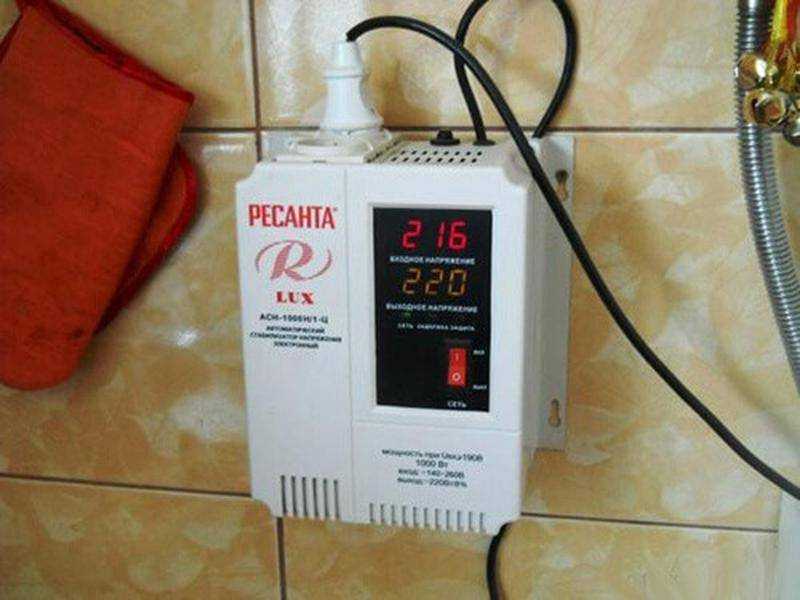

Автоматический однофазный стабилизатор электронного типа

Инверторные

Сложные и дорогие устройства. Они гарантируют максимальное качество и точность выходного потенциала. Инверторные стабилизаторы берут от сети переменное напряжение 220 В. Затем выпрямляют его с помощью диодного моста и стабилизируют электролитическими конденсаторами. На выходе фильтра получается постоянное напряжение порядка 310 В.

Далее оно снова переворачивается (инвертируется) в переменный вольтаж 220 В 50 Гц. Выходное напряжение формируется контроллером стабилизатора. Оно лишено шумов и искажений. Поэтому на выходе получается чистая синусоида с нужной амплитудой.

Инверторный стабилизатор Штиль

Достоинства:

1. Высокое качество выходного напряжения. Оно никак не зависит от входного.
2. Мгновенная регулировка выходных параметров. Напряжение отслеживается в режиме реального времени.

Недостатки:

1. Высокая цена прибора. За счет дороговизны электронных компонентов.
2. Сложный и затратный ремонт. В случае поломки придется искать специалиста по ремонту инверторных преобразователей.

Технология монтажа и подключения

Место, в котором предполагается установить стабилизатор, должно соответствовать ряду требований:

1. Влажность должна быть в пределах 40% — 60%: как любое электрооборудование, стабилизатор следует устанавливать в сухом помещении. Большинство помещений частного дома обычно этому критерию удовлетворяют, избыток влажности может наблюдаться лишь в подвалах и санузлах.
2. Рядом с устройством присутствия химических реагентов, а также опасных веществ — горючих и легковоспламеняющихся — не допускается. Подобные составы хранятся обычно в домашних мастерских и гаражах, поэтому здесь стабилизатор лучше не устанавливать.
3. В помещении должен соблюдаться нормальный температурный режим. Зимой в нем должно работать отопление, в то же время летом оно не должно сильно нагреваться. Перегреву в летний период особенно подвержены чердаки, поэтому установку стабилизатора в этом помещении производить не следует.
4. Никакие посторонние элементы не должны препятствовать конвективному движению воздуха. Отвод тепла от работающего стабилизатора осуществляется за счет естественного стремления теплого воздуха подниматься вверх. Если расположить прибор в шкафу или нише, конвекция будет нарушена и стабилизатор перегреется.

Подключение прибора каких-либо сложных операций не предполагает: достаточно воткнуть шнур питания газового котла в розетку на стабилизаторе, а затем шнур последнего – в розетку на стене.

Если вам приходится применять несколько стабилизаторов, в одну розетку их не включайте. При срабатывании любого из приборов будут возникать помехи, заставляющие переключаться другие стабилизаторы. Возникнет зацикленная цепная реакция, вследствие чего электроснабжение окажется нестабильным.

Зачем нужен стабилизатор

Отечественные электросети должны давать электрический ток с напряжением 220 В. Но между «должны» и «дают» есть существенная разница – если засунуть в розетку щупы мультиметра, окажется, что напряжение составляет 180, 200, 230 или же вовсе 165 Вольт, в зависимости от загруженности сетей. Причем показания постоянно колеблются как плавно, так и скачкообразно. И сделать что-либо с этим невозможно.

Из-за перепадов напряжения страдает вся домашняя техника. Какая-то переносит скачки более-менее спокойно, а другая, нуждающаяся в стабильном питании, начинает сбоить. Больше всего в стабильности нуждаются отопительные котлы – это подтверждают специалисты, часто сталкивающиеся со сгоревшей электроникой. Причем для котлов и их электронной начинки одинаково опасны как просадки по питанию, так и повышенное напряжение.

В некоторых случаях сгоревшая плата может нанести существенный ущерб и самому газовому котлу, но случается это не так часто.

Самое неприятное во всей этой ситуации то, что ремонт и замена электроники газовых котлов выливается в целое состояние – стоимость некоторых плат доходит до 10 тыс. рублей, а то и дороже. Неудивительно, что специалисты рекомендуют использовать стабилизаторы. При небольшой стоимости они способны защитить чувствительную к перепадам технику и продлить срок ее бесперебойной службы.

Срок эксплуатации настенного котла

Этот тип котлов отопления наиболее востребован из-за своей невысокой цены и низкой габаритности, но многие покупатели такого оборудования не знают, что они значительно меньше работают, чем напольные варианты.

Это обусловлено различными факторами:

1. Практически все настенные агрегаты комплектуются медными теплообменниками, в отличие от чугунных в напольных агрегатах. Медь придает отопительной конструкции легкость, но при этом быстро изнашивается и требует высокий уровень очистки циркулирующей воды. Если ее не выполнять, медь окисляется, а внутренние поверхности нагрева будут забиваться накипью. Из практики следует, что медный котловой теплообменный аппарат даже при хорошей эксплуатации способен отработать не более 5-8 лет, при уровне 12-18 для чугунного варианта.
2. Дымоход с естественной циркуляцией не может развивать мощность пламени, поэтому в топочной камере существует температурный перекос, приводящий к ускоренному выходу агрегата из эксплуатации.
3. Настенные котлоагрегаты, в основном, обладают наименьшей мощностью и поэтому функционируют с перегрузом, что также значительно сокращает срок службы газового котла в частном доме.

Виды стабилизаторов напряжения для газовых котлов отопления

Стабилизаторы напряжения различают по типу работы. Бывают релейные, симисторные и электромеханические. У каждого типа свои особенности работы, предназначенные для разных условий.

220В и 380В: требуемая мощность

Стабилизаторы бывают однофазные 220 В и трехфазные 380 В. Все газовые котлы имеют входное напряжение 220 В. Обычный газовый котёл потребляет в среднем 200—300 Вт, поэтому необходим стабилизатор с мощностью 400Вт и больше.

Все стабилизаторы устроены сходным образом:

• автотрансформатор отвечает за выравнивание напряжения;
• контролирующее устройство отслеживает напряжение на входе;
• регулятор изменяет количество витков на обмотке, за счёт чего и происходит понижение или повышение напряжения;
• предохранитель от коротких замыканий и перегрузок.

Электрические релейные

У таких стабилизаторов нет движущих частей, управление происходит с помощью микропроцессора, т. е. реле, отсюда и название. Изначально такой вид приборов использовали там, где напряжение было недостаточным, но современные релейные стабилизаторы могут и понижать напряжение. Их подключают, если скачки в сети незначительны.

Для котлов рекомендуется точность 5%, если этот показатель выше — при сильном скачке напряжения плата котла перегорает. Чем ниже точность, тем лучше для котла.

Фото 1. Электронный релейный стабилизатор напряжения однофазный модели ST-888, производитель — «Teplocom», Россия.

Плюсы:

• Быстродействие 100 мс.
• Диапазон 135—315 В.
• Точность 7,5%.
• Устойчивы к частым скачкам напряжения.
• Небольшие размеры.
• Малый вес.
• Быстро срабатывают.
• Практически бесшумны.
• Не искажают синусоиду.
• Комфортно работают в диапазоне -20°С — +40°С.
• Срок службы не менее 10 лет.

Минусы:

• При переключении реле слышны щелчки.
• В момент переключения обмоток мигают лампочки.
• Чем больше точность трансформатора, тем выше его цена.
• Много некачественных приборов на рынке.

Электромеханические

Самые простые по устройству, но тем не менее надёжные устройства.

В электромеханических трансформаторах подача электричества регулируется ползунком, который перемещает щётки по виткам вторичной обмотки электропривода, регулируя количество витков.

Ползунки перемещает двигатель, который контролируется микропроцессором.

Срок службы этого агрегата напрямую зависит от качества щёток, но в любом случае рекомендуется сервисное обслуживание по замене щёток. Такие регуляторы применяют в основном для холодильников и телевизоров.

Внимание! Использование электромеханических регуляторов для котлов запрещено! При замыкании они вызывают открытую искру, что очень опасно в сочетании с газом!

Плюсы:

Высокая точность, около 3%.

• Широкий диапазон напряжений.
• Устойчивость к перегрузкам.

Минусы:

• Замена щёток каждые 2—3 года.
• Нельзя использовать на холоде.
• Греются при работе.
• Медленно срабатывают.
• Достаточно шумно работают.
• Попадающая в прибор пыль обугливается.
• Искрит при размыкании/замыкании контактов.

Симисторные

Считаются лучшими на сегодняшний день. Трансформатор управляется с помощью электронных ключей, симисторов, устройство быстро срабатывает на любые изменения во входящем напряжении.

Плюсы:

• Срабатывание 10—20 мс.
• Точность 1—2,5%.
• Диапазон 120—280 В.
• Максимальная погрешность 0,5%.
• Бесшумная работа.
• Длительный срок службы.

Минусы:

• Высокая цена.
• Если плата управления выйдет из строя, потребуется её замена.

Настенные, напольные и навесные

По способу установки стабилизаторы напряжения бывают настенные, напольные и универсальные. Настенные трансформаторы плоские, эстетичные.

Напольные — мощнее, но и более габаритные, что не всегда удобно. Обычно для котлов не требуются большие мощности, поэтому можно приобрести компактный настенный или универсальный стабилизатор.

Популярные поломки и их устранение

Чем ниже порядковый номер ошибки, тем чаще она встречается при эксплуатации котла Beretta.

Рассмотрим наиболее распространенные ошибки и возможные способы их устранения:

• А01. Блокировка вследствие отсутствия пламени. Возможно несколько причин — проблемы с подачей газа в магистральной линии, перекрыт кран подачи газа в котел, сильно засорены форсунки горелки. Выяснить, есть ли газ в линии, почистить горелку и форсунки.
• А02. Перегрев теплообменника свидетельствует о недостатке воды. Проверить работу циркуляционного насоса и давление ОВ, добавить жидкости в систему.
• А03. Высокое давление в дымоходе говорит о закупорке выходного отверстия льдом, инеем, скоплением сажи. Возможны погодные факторы — сильный порывистый ветер.
• А 04. Падение давления теплоносителя может быть вызвано недостатком жидкости. Проверить систему на наличие утечек, при обнаружении — устранить.
• А05. Неполадки терморезистора линии ГВС устраняются заменой датчика.
• А06. Терморезистор отопительного контура, вышедший из строя, подлежит немедленной замене.
• Е33. Необходимо поменять местами электроды в вилке питания. Котлы Беретта фазозависимые, не работают при неправильном подключении фазного провода.
• Е46. Превышение допустимой температуры теплоносителя свидетельствует о проблемах в циркуляции жидкости. СЛедует проверить режим работы циркуляционного насоса.
• Мигает символ «колокольчик» (звонок, р). Это сигнал от датчика давления дымохода, свидетельствующий о возникновении препятствия выходу дыма, образовании наледи или инея на выходе трубы.

ВАЖНО!
Сброс ошибки котла Беретта производится нажатием кнопки выключения и повторным включением котла через 5-6 секунд.

Основные неисправности и методы устранения

Все неисправности, возможные при работе котла, тотчас обнаруживаются соответствующими датчиками и отображаются на дисплее в виде соответствующего кода.

Основные из них:

• Е01. Отсутствует зажигание пламени. Проверить датчик, наличие газа или состояние горелки.
• Е02. Перегрев термостата. Возможно появление накипи или проблемы с проходом воды.
• Е03. Сбой работы вентилятора. Проверить работоспособность или заменить.
• Е05. Сбой работы датчика температуры ОВ.
• Е06. Сбой датчика ГВС.
• Е10. Чрезмерно низкое давление теплоносителя. Обычно является следствием протечки в контуре.
• Е25-26. Остановка циркуляционного насоса или отказ соответствующего датчика.
• Е35. Ложный сигнал о горении (паразитное пламя). Причин несколько, от воды на плате до искрения датчика.
• Е96. Низкое напряжение электропитания.

Первой реакцией пользователя на появлении ошибки (если нет визуального подтверждения проблемы) должен стать сброс ошибки, для чего надо нажать кнопку R и удерживать ее 3 секунды. Если ошибка вскакивает повторно, надо вызывать мастера.
