Котлы на твердом топливе российского производства: виды, характеристики

Марки котлов на твердом топливе российского производства

Анализ технических характеристик поможет составить общее представление о твердотопливных котлах длительного горения. Отзывы потребителей на независимых форумах дают объективную оценку отечественных разработок.

Таблица 1. Твердотопливные котлы Zota Mix и Pellet производства завода отопительной техники и автоматики (г. Красноярск):

Таблица 1. Твердотопливные котлы Zota Mix и Pellet производства завода отопительной техники и автоматики (г. Красноярск)

КПД котлов модельного ряда Zota Mix — 80%, Pellet — 90%;
комбинированные стальные твердотопливные котлы Zota Mix работают на любом виде топлива (сжиженный или природный газ, электричество, жидкое топливо);
камера сгорания и зольный ящик расположены внутри водяной рубашки;
регулируемая заслонка дымохода, механический тягорегулятор и подсос воздуха эжектором, который установлен в топочной дверце, обеспечивают полное сгорание топлива при минимальной тяге;
внешняя поверхность корпуса покрыта антикоррозийным полимерным составом;
съемная дверца за передней панелью обеспечивает доступ для чистки газохода;
возможность ремонта.

Конструкция котла Zota Mix

нужен запас топлива и место для его хранения;
затраты по доставке, выгрузке и складированию дров, угля, брикетов;
снижение производительности котлов Zota Mix при использовании некачественного топлива (бурый уголь на 10÷20%, сырые дрова на 60÷70%);
для Zota Mix — ручная загрузка топлива, очистка зольника, стенок топки, газоходов и дымового патрубка;
обязательная подготовка котловой воды (жесткость до 2 мг-экв/л);
установка в отдельном помещении;
для котлов линии Zota Mix необходима установка теплоаккумулятора, дымососа, бойлера.

Таблица 2. Аппараты комбинированные твердотопливные с водяным контуром (АКТВ). Производитель ООО «Сибтеплоэнергомаш» (г. Новосибирск):

Таблица 2. Аппараты комбинированные твердотопливные с водяным контуром (АКТВ). Производитель ООО «Сибтеплоэнергомаш» (г. Новосибирск)

бюджетный вариант твердотопливных котлов с водяным контуром для дома (цена 11000÷25000 рублей);
компактный размер;
водяной теплообменник охватывает топку со всех сторон (кроме фронта);
выдвижной зольный ящик;
монтажное гнездо для регулятора тяги;
возможность подключения к дымовой трубе любой конфигурации;
стальной теплообменник позволяет упрощенное подключение к отопительной обвязке (без подмеса);
конструкция адаптирована для работы на газу и электричестве.

Котлы «Каракан» от производителя ООО «Сибтеплоэнергомаш»

устаревшая конструкция, примитивная автоматика низкого качества;
заявленные производителем технические характеристики (мощность, отапливаемая площадь и КПД) по отзывам потребителей не соответствуют фактическим показателям.

Таблица 3. Твердотопливные пиролизные котлы Буржуй & К от ООО «НПО «ТЭС» (г. Кострома):

Таблица 3. Твердотопливные пиролизные котлы Буржуй & К от ООО «НПО «ТЭС» (г. Кострома)

обеспечивает стабильное горение топлива любой сортности и степени влажности;
эффективная работа котла с одной закладки в течение 8 часов;
экономный расход топлива;
совместимость генератора с системами естественной или принудительной циркуляции;
экологичный агрегат, топливо проходит цикл полного сгорания, не образуя вредных выбросов в атмосферу;
конструкция топки обеспечивает выход на эффективный режим работы за 40 минут.

Твердотопливные пиролизные котлы «Буржуй & К»

сложный монтаж: подключение должны производить работники специализированных предприятий, имеющих лицензию на данный вид деятельности (в противном случае гарантия от завода-изготовителя на агрегат не распространяется);
ручная закладка топлива и чистка камеры сгорания;
большой вес.

Установка и эксплуатация твердотопливных котлов должны производиться в соответствии с правилами пожаробезопасности

Для обогрева загородной дачи. гаража или теплицы возможно изготовление твердотопливных котлов длительного горения своими руками. Видео с материалами на эту тему можно найти в интернете. Но помните, что главным условием использования отопительного оборудования, является пожаробезопасность. А гарантировать выполнение этого условия может только сертифицированный производитель при должных условиях эксплуатации и монтажа оборудования.

https://youtube.com/watch?v=3sfw2qpCMrY

https://youtube.com/watch?v=1z6OOs3WdH4

Плюсы и минусы пиролизного котла

Как и любое оборудование пиролизные установки длительного горения имеют как преимущества, так и недостатки.

К достоинствам можно отнести:

Экономичные. Расход топлива снижается до 40% в зависимости от модификации, условий эксплуатации;
Длительное горение. Это способствует тому, что после закладки пиролизного топлива подходить к котлу понадобится не скоро;
Экологичность. Сгорание топлива происходит почти полное, поэтому вредных веществ практически не выделяется;
Высокая теплоотдача продуктов сгорания. Температура удаляющихся газов заметно ниже, чем в обычных котлах;
Возможно использование автоматических устройств регулировки мощности, за счёт изменения интенсивности тления.

Недостатки пиролизного оборудования следующие:

Высокая стоимость. Дороговизна объясняется удобством и экономичностью;
Зависимость от энергоресурсов. Учитывая наличие автоматики и принудительной вентиляции пиролизные котлы нуждаются в подключении к электросети;
Размеры. Габариты значительно больше, чему у традиционных твердотопливных установок.

Основным недостатком всё же выступает стоимость, а остальные не представляют больших проблем.

Жидкотопливные котлы для систем отопления

Котел отопления на жидком топливе

Основным видом топлива для агрегатов этой конфигурации служит дизельное топливо. Другие виды жидких углеводородов – мазут, отработанное масло – используются чаще всего на промышленных объектах.

Работа жидкотопливных котлов отличается рядом особенностей:

Наличие шума от работы вентиляторной горелки;
Необходимость сооружения наружного хранилища топлива;
Присутствие запаха нефтепродуктов, высокая пожароопасность;
Наличие отдельного помещения.

Кроме того, большим препятствием для популярности котлов этого вида является высокая стоимость жидких энергоносителей. Подробно о котлах, работающих на жидком топливе, можно прочитать тут.

Установка

Пиролизные котлы можно устанавливать в системы как с естественной циркуляцией, так и с принудительной

При монтаже котла в систему с естественной циркуляцией необходимо учитывать уклон труб, в системе с принудительной циркуляцией важно подобрать правильное насосное оборудование

Это выполняется путём подмешивания воды в обрате горячей водой из подающего трубопровода. Большое значение имеет правильная обвязка.

Если при работе из котла вытекает тяжёлая пиролизная смола, то это свидетельствует о низкой температуре в топке, о неверно выбранном сечении дымохода или о необходимости его очистки.

Проблема также может возникнуть в самодельном котле. В первое время после установки котёл тестируется и должен находится под постоянным присмотром. Загрузка топлива должна составлять около двух третей объёма топки. Как только тестирование будет пройдено, то можно эксплуатировать на полную мощность.

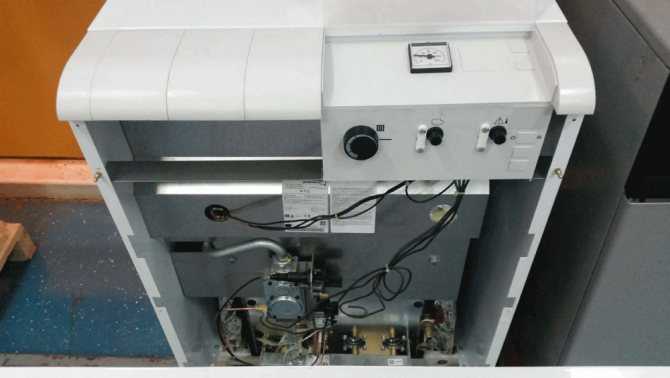

Описание напольного котла Протерм Медведь

Протерм на рынке уже далеко не первое десятилетие, за это время компания успела распространить свою продукцию на более чем 25 стран по всему миру. Большинство пользователей отмечает высокое качество и надёжность, а ведь именно это нужно, если вы решаете приобрести напольный газовый котел Protherm Медведь 40 klom. Но больших продаж невозможно добиться, не имея широкого ассортимента.

Сегодня мы поговорим про газовый напольный котел Protherm Медведь 40 klz и 25 кВатт, но, помимо него, фирма предлагает покупателям ряд дорогостоящих устройств и неплохой средний ценовой сегмент. Если в премиальной технике она может проиграть более именитым противникам, то традиционные котлы серии «Медведь» являются лучшим выбором в своём классе. Найти не китайскую продукцию ценою менее 60 тысяч рублей – задача не из лёгких. А чтобы при этом её создатели придерживались собственной идеологии и высоких стандартов качества, нечто совершенно необычное. Покупая напольный газовый котел Protherm Медведь 40 plo и других серий, вы получаете:

Высококачественную продукцию, собранную с заботой о пользователе. Котел газовый напольный Protherm 40 квт при распаковке не будет скрипеть и рассыпаться на руках, как могут делать его соперники по низкому ценовому сегменту. А материалы, применяемые при изготовлении, являются главной причиной долговечности конструкции. Здесь и нержавеющая сталь, и чугунное охлаждение, и крепкие металлы в корпусе, а не алюминий, как у конкурентов. Сама .
Высокие стандарты безопасности. Котёл – не только дорогой, но и крайне опасный актив. При любой поломке он может заполонить всё ваше жилище газом. А так как одноконтурные напольные котлы серии Медведь (менее 60 кВатт) берут, в основном, для квартир и небольших домов, не выделяя под них вентиляцию и отдельное помещение, это может закончиться крайне плачевно. Протерм же представляет вам лучшую защиту, за свои деньги. Стоит пламени затухнуть, и подача газа моментально прекратится, а благодаря защите от короткого замыкания и прочих мелочей устройство действительно прослужит десятки лет.
Обширный товарный ряд. Даже серия Медведь представляет вам до 12 устройств с разной мощностью, комплектацией и сферой применения. Основой линейки являются одноконтурные напольные котлы, от 24 до 50 кВатт мощности. Соответственно, вы можете подобрать устройство, подходящее под ваши запросы, и не переплачивать. Но будьте крайне осторожны и помните: используя калькуляторы для расчёта подходящего устройства, стоит сверху накидывать 20 процентов потребляемой мощности. Иначе, в пиковых нагрузках, АОС (автономная система отопления) не сможет выдать нужных объёмов тепла, и появятся «холодные зоны».
Выбор топлива. Котлы работают на природном и сжиженном газе, что позволяет использовать их не только при подключении к магистрали, но и, например, на даче, куда вам и так приходится возить кучу баллонов с газом. А все, кто бывал зимой на загородном участке, представляют, насколько там нужна хорошая АОС, ведь стандартная печь или камин вряд ли вас спасут.
Экономный расход ресурсов. В устройствах компании присутствует механическая регулировка напора подаваемого газа. Но даже без неё КПД котлов Протерм – одно из рекордных в низком ценовом сегменте. Таким образом, устройства окупаются всего за 3 сезона и начинают в буквальном смысле приносить прибыль, избавляя вас от лишних трат на отопление.

Устройство и принцип работы

Конструкция котла включает 2 камеры: нижняя предназначена для пиролиза, а верхняя – для сгорания выделившихся в процессе сгорания газов. Поскольку все процессы протекают под действием высоких температур, то все элементы и корпус котла должны быть изготовлены из жаропрочных материалов. Чаще всего производители прибегают к чугуну в силу его сверхпрочности, хорошей устойчивости к коррозии и температурному воздействию. Нередко встречаются и котлы из стали, которые очень быстро нагреваются и также быстро остывают. В таких конструкциях предусматривается наличие специального керамического покрытия, которое защищает сталь от прогорания.

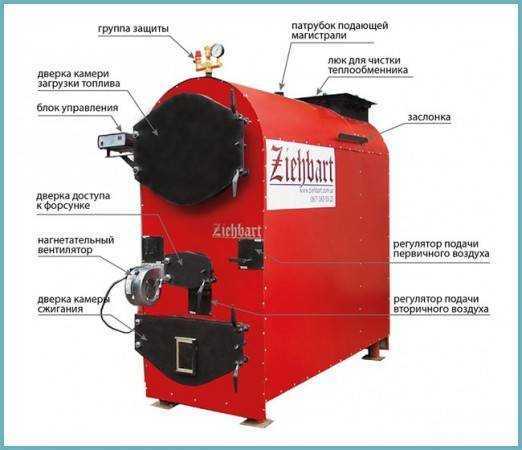

Пиролизный котел

Принцип работы пиролизного котла – это процесс генерации пиролизного газа из твердой древесины при температурном режиме от 200ºС до 800ºС и недостатке кислорода и последующего дожигания выделяющихся газов, которые перемешиваются со вторичным воздухом уже в отсеке дожига.

Для этого:

твердотопливные ресурсы помещаются в загрузочную камеру;
с помощью регулятора выбирается и устанавливается режим горения, по достижении которого котел выполняет функции печи;
после того как топочный отсек достаточно прогрет, регулятор переключается на режим пиролиза. В этот момент перекрывается доступ воздуха, из-за чего древесина постепенно тлеет и пространство наполняется большим количеством углекислого газа;

Пиролизный котел с нижней камерой

газ перемещается во вторую камеру, которая обычно расположена в верхней части котла, но в некоторых моделях может быть и внизу;
перемешиваясь с кислородом, газообразное вещество сжигается, при этом выделяется дополнительный объем тепла, который и обогревает помещение.

Модельный ряд

Линейка напольных чугунных газовых котлов Protherm Медведь представлена четырьмя сериями, которые имеют свои конструктивные особенности. Оборудование каждой серии делится на несколько модификаций в зависимости от показателей мощности.

В этом видео представлен более подробный обзор модели Медведь KLOM.

KLOM

Серия агрегатов мощностью от 17 до 44,5 кВт подходит для систем обогрева с искусственной циркуляцией. Возможна подготовка воды во внешнем бойлере. Имеет удобное электронное управление с ЖК-дисплеем, на котором отображается информация о температуре и давлении. Оборудован контролем тяги и пламени, электрическим розжигом.

Это напольное газовое оборудование считается лидером в своем классе. Его отличают: оригинальный дизайн, высокая производительность и отличные технические параметры.

Представители модельного ряда:

Протерм Медведь 30 КЛОМ;
двухконтурный котел Медведь 40 KLOM;
Протерм Медведь 50 KLOM — мощнейшее оборудование для закрытых сетей, его КПД достигает 92%.

Цена изделия 1191 — 1759 €.

Цены на модели котлов Медведь KLOM

Медведь KLOM

KLZ

Котлы в четырех модификациях по мощности 17 — 44,5 кВт. Приборы имеют встроенный бойлер объемом 90 литров. Выход горячей воды — до 19 литров в минуту. Модели оснащены дисплеем с удобным управлением, оборудованы электророзжигом и встроенным расширительным баком.

Котел Протерм Медведь 40 KLZ — единственный вариант, в котором не только встроен бойлер для горячей воды, но и предусмотрено двухступенчатое регулирование, позволяющее поддерживать в комнатах комфортную температуру. В линейке данной серии самой мощной является модель Protherm Медведь 50 KLZ.

Хороший вариант для помещений с принудительной циркуляцией теплоносителя, где требуется и обогрев, и горячая вода. Цена линейки: 2560 — 3061 Евро.

Цены на модели котлов Медведь KLZ

Медведь KLZ

PLO

Отопительные приборы в 5 модификациях мощностью от 17 до 49,5 кВт. Подходят для отопления и подогрева воды в помещениях различного назначения. Имеют пьезорозжиг и встроенный тепловой предохранитель. Возможна эксплуатация приборов в системах с принудительной циркуляцией при сложных гидравлических условиях. Стоимость модели — от 1070 до 1729 €.

Цены на модели котлов Медведь PLO

Медведь PLO

TLO

Серия из четырех моделей с мощностными параметрами от 18 до 44,5 кВт. Устройства не требуют подключения к электросети, за счет пьезорозжига, работающего от простой батарейки, они энергонезависимы. Возможно присоединение бойлера для нагрева воды.

Принципы пиролиза для отопления

Пиролиз широко применяют в разных отраслях промышленности. Востребован этот химический процесс и для обогрева жилых площадей.

Пиролиз происходит при любом виде твёрдого сырья:

Дрова.
Мелкие ветви или древесные опилки.
Брикеты.
Торф.
Бурый уголь.
Пеллеты.
Кокс.

Однако наиболее эффективно пиролизный агрегат работает на топливе с повышенным уровнем выхода летучих веществ — на древесине толщиной 80—100 мм. Вместе с ними используют пеллеты или древесные отходы.

Внимание! Использовать только опилки или пеллеты нецелесообразно — с ними котел не вырабатывает тепло или же его КПД снижается до минимума

Топливо

Котлы работают с максимальным КПД только при условии, что дрова соответствуют следующим требованиям:

Противопоказаны хвойные сорта из-за высокого содержания смол, что может привести к поломке оборудования.
Подходят дрова из твёрдых пород дерева — ольха, дуб, акация, бук.
В приборах с нижней закладкой влажность топлива допускается не выше 20%, с верхней — 45%.
Пиролизные котлы, предназначенные для дров, нельзя топить углем и отходами деревообработки.

Важно! Точные показатели влажности топлива измеряют электровлагомером, принцип действия которого основан на изменении электропроводимости материала

Заготовка и хранение дров

Если сравнивать котлы прямого и пиролизного горения, то расход топлива у последних в 5 раз ниже.

Справка. В сутки для обогрева 100 м2 требуется 11 кг древесины, при этом потребление зависит от влажности дерева. За отопительный сезон средний расход в частном доме составляет 6—10 м3.

Площадь склада рассчитывается из следующих соображений:

Чтобы поленья высохли до рекомендуемых 20% влажности, они должны вылежаться в течение двух отопительных сезонов.
Дрова, заготовленные в текущем году, можно использовать только через год, т. е. площадь хранилища рассчитывается на тройной объём одного сезона.

Внимание! Хранение дров в бойлерной запрещено, склад должен быть оборудован в отдельном, можно смежном помещении

Стоит ли делать своими руками

Если есть необходимые знания, возможности и чертежи, то пиролизный котёл можно изготовить самостоятельно. Среди населения популярна схема пиролизного котла Беляева. Простой эту технологию назвать нельзя, тем не менее она является одной из самых доступных и реализуемых.

Чтобы изготовить пиролизный котёл своими руками по чертежам, нужно:

металлическая труба (Д32,57,159 мм);
профильная труба (20х20, 80х40, 60х30 мм);
лист металлический;
шамотный кирпич;
насос подачи воздуха;
датчик температуры.

Помимо этого понадобится инструмент, аппарат для сварки. Нужен будет помощник. Сперва изготавливаются листовые части установки, отрезаемые точным инструментом, а затем, следуя пошаговой инструкции, выполняется остальная работа по сборке самодельного котла.

Как правильно выбрать мощность котла

Нужно исходить из того, что для дома с высотой потолков до 3 м на каждые 10 кв.м площади нужен 1 кВт мощности. Но это не означает, что прибор на 15 кВт сможет обогревать помещение в 150 кв.м. Требуется учитывать теплопотери. К примеру, котлы пиролизные 25 кВт способны отапливать помещения площадью до 270 м².

Последние зависят от вставленных в окна стеклопакетов, материалов стен и даже климатических условий. В основном при выборе дополнительно закладывают 10-15%, а в регионах с суровыми зимами – до 20% мощности

Также рекомендуем обратить внимание на рейтинг пиролизных котлов. Специалист поможет сделать более точный расчет показателя

Возможно вам будет интересно узнать о том, как работает котел ДКВр и где используется.

Обзор модельного ряда и цен

Ассортимент твердотопливных отопителей «Медведь» представлен двумя версиями: дровяной и универсальной. Каждая имеет несколько разновидностей, внутри которых идет градация моделей в зависимости от мощности.

Конструкция универсальной версии, в отличие от дровяной, оборудована вентилятором наддува воздуха и колосниковой решеткой, которая служит для подачи кислорода к топливу и отвода золы. Вентилятор создает принудительную тягу, не давая очагу погаснуть.

Дровяные котлы

Аппараты на древесном топливе представлены сериями «KBp» и «COMFORT». Они способны отапливать помещения площадью от 40 до 450 квадратных метров. Позволяют производить закладку топливной массы один раз в сутки.

Из широкого модельного ряда можно выбрать отопительный прибор как для маленького дачного домика, так и для большого коттеджа. Изделия версии «COMFORT» отличаются более длительным временем горения и удобными габаритами.

Для топки используют:

дрова;
крупную стружку;
щепу;
опилочные брикеты;
иные древесные отходы.

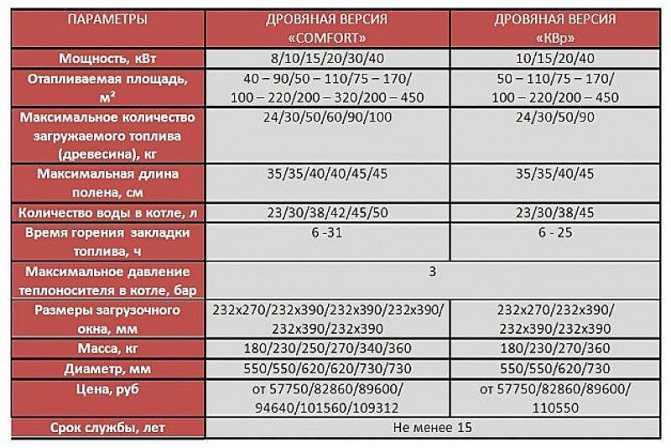

Сравнительные характеристики и стоимость изделий серий «KBp» и «COMFORT» приведены в таблице.

Универсальные котлы

Версия продукта с приставкой «G» в названии работает на древесном топливе, торфяных брикетах и угле. Период функционирования на одной закладке составляет до 5 суток. Изделия «COMFORT-G» отличаются от «KBp-G» более широкой по мощности и типоразмерам линейкой моделей.

Основные показатели и цены на универсальные модели можно посмотреть по таблице.

Кроме бытовых твердотопливных котлов, концерн «Медведь» выпускает промышленные модели отопительных установок. С их помощью можно оборудовать автономную котельную в больницах, детских садах и других зданиях.

Индустриальная версия Медведь COMFORT имеет мощность от 100 до 1000 кВт. Способна обогреть строения площадью от 600 до 10000 кв. м. Стоимость изделий от 222900 до 1132600 рублей.
