Твердотопливный котел длительного горения своими руками

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

высокая интенсивность горения;
сложность оперативной регулировки и контроля этого процесса;
неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

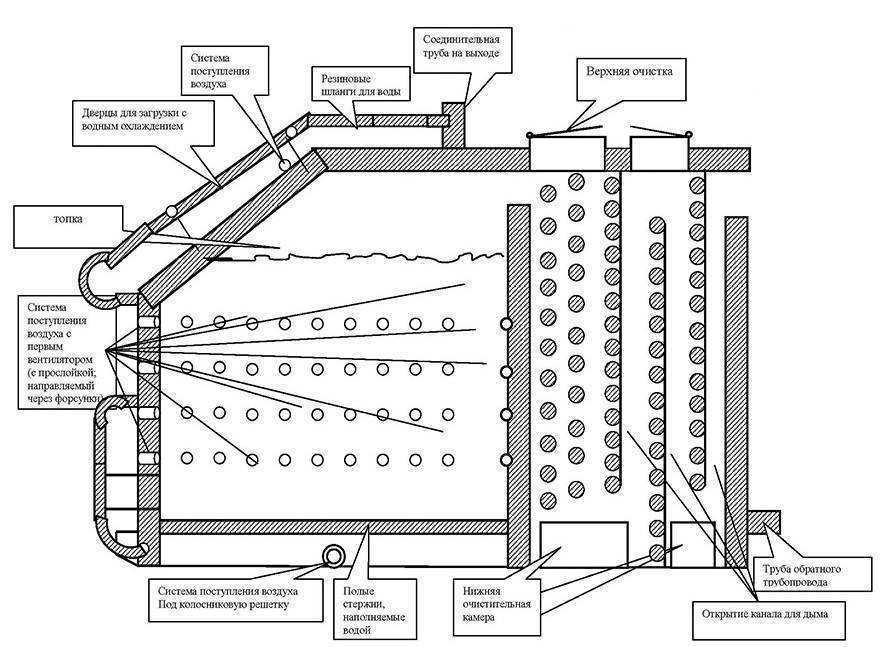

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

В начальном положении прижимное устройство (10) находится в верхнем положении.
Через дверцу (6) в топку загружают крупную партию дров.
После поджигания происходит регулируемый механическим приводом (16) процесс горения.
Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
Золу после завершения цикла удаляют через нижнюю дверцу (13).
Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

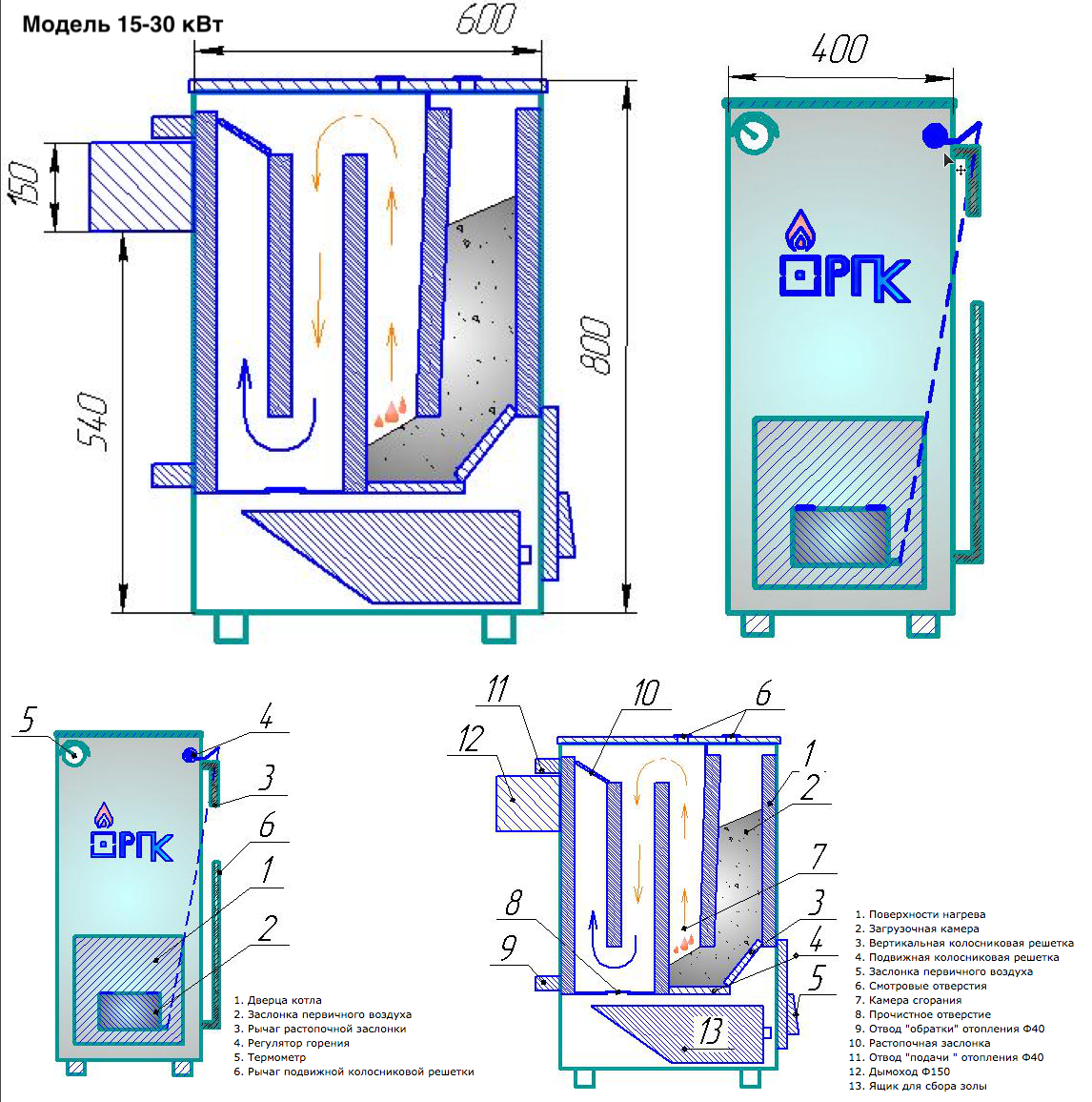

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Котел с верхним горением топлива

На постсоветском пространстве данные теплогенераторы известны в двух разновидностях:

Прибалтийские агрегаты фирмы «Стропува» (Stropuva) и их производные от других изготовителей.
Дровяные печи типа «Бубафоня».

Неизвестно, какой из отопителей появился раньше, но печь Бубафоня завоевала широкую популярность как обогреватель для дач, гаражей и прочих зданий с низкими требованиями к эстетике изделия. Чего нельзя сказать о котлах верхнего горения, хотя многие их почему-то считают единственно возможной версией твердотопливных теплогенераторов продолжительного сжигания. В действительности, их единственный козырь все тот же – топливник больших размеров.

В процессе эксплуатации котлов Stropuva проявилось множество недостатков, о чем свидетельствуют и отзывы владельцев на форумах:

Нельзя подкинуть в топку поленьев, пока не сгорит предыдущая закладка. Физически это возможно, но тогда принцип верхнего сжигания нарушится, пламя охватит все слои топлива.
При работе на свежих опилках и другом мелком мусоре остатки топлива «зависают» на стенках.
Эффективность ТТ-котла не слишком высока, поскольку в нем отсутствует теплообменник. Из-за камеры нагрева воздуха и большого топливника для теплообменника не осталось места.

Больше критических недостатков у теплогенератора нет, а кое-что в самодельной версии можно исправить по своему разумению. Например, поставить днище и колосники, организовав зольную камеру. Избавиться от недостатка с догрузкой тоже можно, если поставить между загрузочным и зольным проемом дополнительную дверцу. Данная идея модернизации котла верхнего сжигания принадлежит другому нашему эксперту – Владимиру Сухорукову, о чем он рассказывает в своем видео:

Подготовка материалов

Круглый корпус создает некоторые неудобства в изготовлении, но и квадратным его не сделаешь, — топливо станет «зависать» по углам. Есть проблема и со сборкой телескопической трубы с грузом, так что эту часть лучше взять от печи Бубафоня. Чертеж котла длительного горения, сопоставимого по размерам с классической версией, выглядит так:

Перед тем как сделать котел, подбираем материалы по чертежу:

труба DN 400 со стенкой 5 мм – на топливник;
то же, DN 50 – на подачу воздуха и водяные патрубки;
то же, DN 100 – для дымохода;
заготовка из листа толщиной 10 мм круглой формы с диаметром 38 см;
полоса 40 х 4 мм – для распределителей воздуха;
арматура диаметром 16—20 мм периодического профиля – на колосники;
базальтовая вата толщиной 3 см и плотностью 100 кг/м³;
тонколистовой металл с полимерным покрытием.

Выбор материала водяной рубашки зависит от способа ее монтажа, ведь у домашнего мастера вряд ли найдутся в запасе вальцы, способные придать металлу толщиной 3 мм форму цилиндра. Варианты такие (показаны ниже на схеме):

Схема №1. Взять тонкостенную трубу большего диаметра, хотя найти таковую непросто, а обычная сильно утяжелит котел.
Схема №2. Два листа металла согнуть в 2 местах под углом 60°, а потом сварить две половинки вместе. Понадобится пресс – листогиб.
Схема №2 в другом исполнении. Варить рубашку из 6 листов – сегментов на клипсах.
Схема №3. Сварить прямоугольный короб, отчего увеличится объем котлового бака.

Схему №2 можно реализовать двумя способами – сварить из 2 согнутых половинок или 6 плоских листов

Также понадобится листовой металл 3 мм на обрамление дверок, дно с крышкой и воздушную заслонку.

Распространённые проблемы и их решение

Неисправности в работе котла чаще возникают по причине нарушений, допущенных при:

выборе дымохода;
сварке труб «рубашки»;
резьбовом соединении;
расчёте наклона теплообменника.

Если после загрузки сырья в котёл появляется дым, то проблема заключается в тяге. Она же препятствует нормальному горению топлива в котле.

Внимание! Перед строительством необходимо получить консультацию инженера для расчёта высоты и диаметра конструкции. При образовании смолистых выделений в котле рекомендуют:

При образовании смолистых выделений в котле рекомендуют:

увеличить рабочую температуру до 75 или более градусов;
почистить внутренние стенки камеры;
поддерживать температуру воды в обратке на уровне от 55 и более градусов 3-ходовым клапаном.

Сырые или недостаточно калорийные дрова часто мешают равномерному сжиганию и обогреву помещения.

Процесс изготовления

Сооружаем контролер поступления воздуха. Для этого к трубе привариваете большой болт. Далее вырезаете болгаркой круг по диаметру трубы, с краю делаете отверстие так, чтобы болт свободно входил и соединяете крышку и с болтом обычной гайкой. Этот круг в дальнейшем позволит контролировать количество поступающего воздуха и, соответственно, интенсивность горения.

На этой же трубе болгаркой вырезаете небольшие горизонтальные просветы – через эти отверстия в топку будет поступать воздух.
Из металлического листа вырезаете болгаркой круг диаметром на 0,5-1 см меньше диаметра топки. На круге по центру делаете отверстие, куда вставляете трубу с заглушкой. Привариваете ее 200-300 мм от конца.

Готовите корпус котла. Если в качестве основы используется газовый баллон, необходимо снять его верхнюю часть с краном, если цилиндрическая труба Ø 25 см, завариваете герметично ее днище.

Изготовление дымохода. В верхней части цилиндра, отступив от края 10 см, вырезаете болгаркой круг Ø 100 мм и привариваете толстостенную трубу.

Установка воздухоподающей трубы, для чего в дне топки под трубу вырезаете отверстие и вставляете трубу так, чтобы поддувало выходило за корпус котла. Обязательно располагайте ее ниже дымохода, чтобы обеспечить нормальную циркуляцию воздуха в системе.

Изготовление теплорассеивающего экрана. Для этого из листа 10 мм вырезаете круг Ø 20-22 см. Чтобы удобно было пользоваться экраном, к нему можно приварить ручку, для чего подойдет арматура.

Изготовление конвекционного кожуха. Из металлического листа делаете цилиндр диаметром на 5-7 см больше диаметра топки. Сваркой скрепляете основу печи и конвекционную камеру. Котел уже практически готов.

Изготовление верхней крышки для котла. Если использовался газовый баллон, в качестве такой крышки будет выступать ранее отрезанная часть. Если котел делали из листа, из него же вырезаете круг аналогичного диаметра и для удобства эксплуатации привариваете к нему ручки из арматуры.

Принцип работы подобного котла длительного горения вы можете посмотреть здесь:

Видео 1 Принцип работы котла модели «Слобожанка»

Видео 2 Котел длительного горения

При изготовлении котла имейте в виду, что ответственность за безопасную работу котла несет в большей степени именно корпус. Для его изготовления необходимо использовать жаропрочную толстостенную сталь, толщиной не менее 5 мм. Чем толще будет сталь, тем медленнее будет нагреваться корпус и дольше сохранять тепло.

Как сделать своими руками

Принципиальное отличие пиролизного агрегата от традиционного заключается в наличии 2-х камер сгорания, где в первой сгорает топливо, а во второй – вырабатываемый горючий газ. Между этими камерами монтируется колосниковая решетка, через которую циркулирует воздух.

Принцип движения теплоносителя через такой котел продемонстрирован на рисунке

Фото 5 Циркуляция теплоносителя в системе твердотопливного котла

Для изготовления пиролизного котла понадобятся следующие материалы и инструменты:

лист 4 мм;
трубы толщиной 2 мм;
сварочный аппарат и электроды;
плифовальные круги;
болгарка;
дрель;
полосы, арматура и уголки.

Чертеж

Фото 6 Чертеж-схема пиролизного котла

Как правильно и в какой последовательности собирать пиролизный котле, вы найдете в видео.

Видео 3 Изготовление и испытание твердотопливного котла 15-25 кВт

Твердотопливный котел длительного горения можно сделать своими руками. Для этого вам понадобятся чертежи, материалы, правильные расчеты и терпение. В итоге вы получите энергоэффективную и недорогую в обслуживании систему отопления, которая безотказно будет работать не одно десятилетие.

Фундамент под чугунную конструкцию

Хотя и приведены доводы не в сторону чугуна, для большинства мастеров, особенно в домашних условиях, этот металл остаётся единственным вариантом. Своими руками установка такого котла, как описывалось выше, потребует от мастера создания фундамента. Соорудить его не составит особого труда, если ранее подобные работы проводились.

Фундамент имеет ещё одной свойство – он защищает напольное покрытие и саму конструкцию пола от влияния повышенной температуры. Отличным материалом станет жидкий кирпич или так называемый бут. Эти элементы не воспринимают температуру, а потому не скапливают тепло. Своими руками для создания дополнительного фундамента понадобится всего лишь монолитная плита из этих материалов.

Заменой этой конструкции становится ножки, которые привариваются к днищу котла. Дабы спрятать их от постороннего взора, рекомендуется их заложить кирпичом .

Таким нехитрым способом можно создать котёл своими руками. Единственным требованием к строителям является изучение чертежа и материалов. Внимательное изучение видео позволит получить ответы на важные вопросы, понять суть работы и её специфику, получить итоговый вариант идеального изделия для обогрева помещения на постоянной основе или же во время посещения дачи. Если правильно сделать котёл, то он будет много времени согревать не только тело. Но и душу. Ведь каждый мастер должен гордиться своим творением, каким бы оно ни было.

Как вам статья?

Мне нравитсяНе нравится

Принцип работы буржуйки

В чем особенность конструкции буржуйки. В основе ее заложены строгие законы теплотехники, где важную составляющую играет многократный оборот дымовых газов внутри топки. То есть, перед тем как выйти через дымоход наружу, газы должны оставить тепловую энергию в печке, тем самым повысить КПД агрегата. Кстати, первые буржуйки имели КПД не выше 10% от объема сжигаемого топлива. Инженеры смогли добиться, чтобы данный показатель не опускался ниже 60%.

Гном

Так в чем же дело? Все дело в дымоходной трубе для буржуйки. Есть определенное соотношение ее диаметра и объема топки, который дает возможность дымовым газам несколько раз сделать оборот внутри буржуйки, и уже после этого покинуть ее. Соотношение такое: диаметр в миллиметрах должен быть больше объема в литрах в 2,7 раза. К примеру, стандартный объем буржуйки «Гном» составляет 40 литров. Увеличиваем его на 2,7, получаем 106 мм. То есть, установив на печку трубу диаметром 110 мм, решается проблема дымоотвода.

Есть еще несколько элементов буржуйки, которые влияют на ее эффективность работы.

Экран

Дымовые газы, которые раскалены до предела, и крутящиеся внутри топки, быстро остынут. А суть всей технологии – это не просто отдать тепло, а отдать его максимально. То есть, внутри топки дымовые газы должны догорать. Поэтому инженеры установили три экрана, которые помогают вовлечь в процесс сгорания процесс пиролиза, то есть, тления топлива.

Экранирование топочной камеры

Получается так, что внутри печки устанавливается своеобразный короб, который будет отражать ИК излучение, плюс оградит корпус агрегата от высоких температур. Опасность обжечься резко снижается. При этом все экраны устанавливаются от стенок печи на расстоянии 50-70 мм.

Это расстояние создает зазор (канал), по которому нагретый воздух будет перемещаться от области высокой температуры в область низкой. То есть, создается режим конвекции, который помогает распределить равномерно тепло по всему объему печи. Если экраны не установить, то весь жар будет скапливаться у потолка печки и в верхних границах стенок.

Дымоход

Конструкция буржуйки не позволяет отнести ее к полноценным пиролизным печам, поэтому значительная часть дымовых газов улетучивается через дымоход на улицу. Чтобы как-то выжать из них дополнительную тепловую энергию, надо дымоход сделать не вертикальным, а наклонным. То есть, от печки идет вертикальная часть длиною не более 1,2 м, далее наклонная под углом 10% с минимальной длиною 2,5 м. Вертикальный отрезок надо обязательно теплоизолировать, так получается своеобразный экономайзер, который концентрирует энергию уходящих газов. В наклонной части все газы догорают окончательно.

Наклонный дымоход

Это основные элементы, которые влияют на эффективность работы печек-буржуек. Конечно, современные образцы обзаводятся дополнительными узлами и деталями, к примеру, колосники, вертикальные каналы в перегородках и так далее. Если учесть все эти новшества, то самодельная буржуйка будет работать с КПД 70-75%. А это уже большое достижение и возможность прилично сэкономить на расходе топлива.

Технология изготовления отопительного котла в домашних условиях

Сделать самостоятельно котел отопления несложно, главное — грамотно организовать производственный процесс. Поэтому намного удобнее делать отдельные детали на верстаке, поставить который можно в оборудованную мастерскую или любое другое помещение, где есть место для установки рабочего стола.

Важно! Основой любого отопительного котла является топка. В ней температура достигает тысячи градусов

Поэтому для ее сборки необходимо использовать материалы с соответствующими характеристиками.

Этапы изготовления корпуса котла:

Схема металлического дымоотвода для котла.

Из стального листа посредством болгарки вырезается четыре стенки котла. Если не удалось достать жаропрочную сталь, можно использовать простую, но в этом случае стенки должны быть двойными.
На металлопрокат с помощью измерительного инструмента и линейки из чертежа переносятся размеры деталей будущего котла. Помимо стенок камеры из стального уголка нужно будет изготовить усилитель, предназначенный для закрытия стыков между частями печи.
В передней стенке камеры вырезается прямоугольное отверстие. Его размер должен соответствовать топочной и зольной дверцам.

Чтобы сделать ровное прямоугольное отверстие, на металл нужно нанести разметку, после чего по углам произвести сверление листа электрической дрелью. Так можно избежать повреждения листа.

Отопительный котел подразумевает устройство двух баков для воды. Для их изготовления лучше всего использовать нержавеющий стальной лист. Чтобы не заниматься производством емкостей самостоятельно, их можно заказать в специализированной мастерской. К тому же их стоимость не очень высокая.

Для изготовления теплообменника используются водопроводные трубы, которые с помощью сварочного аппарата соединяются таким образом, чтобы образовался проточный контур с большой внешней поверхностью. Благодаря этому можно добиться максимально быстрой и наиболее полной теплоотдачи от сгораемого твердого топлива к теплоносителю.

Сборку котла лучше всего производить непосредственно на месте установки отопительного оборудования. Под котел в обязательном порядке делается фундамент, для чего можно использовать термостойкий кирпич.

На фундамент кладут днище зольного бункера, а по его периметру выставляют внутренние стенки котла, соблюдая при этом их строгую вертикальность.

Внутри корпуса укладываются колосники и устанавливаются теплообменники. После этого с наружной стороны к бункеру посредством сварки крепятся ребра жесткости, для изготовления которых лучше всего использовать стальной прямоугольный профиль. Теперь остается установить наружные стенки корпуса и произвести монтаж верхней плиты.

Между внутренней и наружной стенками корпуса укладывается песок, выполняющий функцию дополнительного аккумулятора тепла. Кроме того, он обеспечивает защитой стенки камеры сгорания от перегрева. Песок не должен содержать органические включения. Нелишним будет прокалить его перед использованием. В противном случае при эксплуатации самодельного котла отопления может появиться неприятный запах.

После того как на верхнюю плиту будут установлены емкости из нержавеющей стали и произведено их подключение к контурам, котел будет полностью готов к эксплуатации.

Особенности загрузки топлива и эксплуатации

Сборка системы отопления

От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

Топка изнутри

Топливо загружается в такой последовательности.

Загрузка котлаПробная топка котла

Шаг 1. Снимается верхняя крышка конструкции.

Шаг 2. Извлекается воздушный регулятор.

Шаг 3. Котел загружается топливом по уровень дымоходной трубы.

Шаг 4. Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5. Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6. Воздушная заслонка открывается до предела.

Шаг 7. Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

Система отопления. ОбвязкаСистема отопления. Обвязка

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.

Важные моменты

На эффективность работы отопительного котла на твёрдом топливе всегда влияют два фактора:

Конструктивные особенности теплообменника

Чем большей будет площадь теплового контакта, тем больше энергии за единицу времени будет передано от сгорающего топлива тепловому агенту – воде.

Варианты исполнения самодельного теплообменника на фото

Горизонтальный теплообменник из профильных труб Горизонтальный теплообменник из листовой стали и профильной трубы Самодельный горизонтальный теплообменник Стальной вертикальный теплообменник для котла своими руками

Если топливо сгорает неэффективно – теряет пиролизный газ или не успевает нагреть теплоноситель до необходимой температуры, на лицо недоработки в конструкции. Поэтому к расчёту и процессу изготовления последней следует отнестись с максимальной ответственностью – после сборки изменить её будет невозможно.

Самодельный дровяной котёл: дверца топки

Конструкция котла должна быть надёжной и безопасной и ответственность за это несёт не что иное, как корпус. Он выполняется из толстой (не менее 5 мм) стали, желательно жаростойкой. Впрочем, последняя стоит заметно дороже обычной, поэтому следует запомнить, что чем толще металл, тем медленнее он будет нагреваться. А значит, для того, чтобы котёл средней мощности не обжигал руки и не делал из помещения котельной сауну, корпус котла должен иметь около 8 мм в толщину.

Твердотопливный котёл-печь со встроенным теплообменником

Исключение составляют конструкции с верхней крышкой из чугуна, которая выполняет функцию печи. Толщина и размеры чугунного листа будет зависеть от конструктивных параметров корпуса и рабочих характеристик котла (но не менее 8 мм).

Для организации внутренней трубопроводной системы котла необходимо использовать трубы толщиной стенок 3-4 мм и диаметром 50 мм. Для обеспечения тока теплоносителя следует предусмотреть сужение (от 50 до 25 мм) трубопроводов в направлении от горячего к холодному, к примеру от котла к радиаторам) и расширять их на обратном пути теплоносителя.

Конструкция и принцип работы

Как уже отмечалось ранее, подобного рода оборудование имеет массу схожих черт с обычными печами. Вместе с тем, есть и масса отличий, все они преимущественно касаются способа теплоотдачи в дом. Итак, ниже приведены основные составляющие классического котла на твердом топливе.

Бокс, в котором сжигается твердое топливо. Он оборудуется специальными колосниками, которые предназначаются для подачи необходимого количества воздуха.
Необходимое число дроссельных заслонок, которые будут перекрывать каналы после того, как угаснет пламя, и контролировать силу воздушной тяги.
Резервуар для воды. Вода будет служить теплоносителем в нашей отопительной системе. Также это может быть трубчатый теплообменник.
И куда же без дымохода. Он предназначен для создания тяги, необходимой для вывода продуктов горения твердого топлива наружу.

Также желательно использовать в отопительной системе специальные термоаккумуляторы, которые необходимы для равномерного распределения тепла по всей площади отапливаемого помещения. Это еще одна металлическая емкость определенного размера, которая монтируется на твердотопливный котел своими руками и занимается накоплением тепловой энергии во время активной топки. Когда топка временно прекращается, теплоноситель начинает циркулировать по магистралям и нагнетать воздух.

Еще один «бонусный» резервуар, который устанавливается над термоаккумулятором и представляет собой накопитель горячей воды, предназначенной для хозяйственных нужд. Это отнюдь не обязательная составляющая отопительной системы – она необходима больше для того, чтобы создать на даче максимально комфортные условия для жизни.

До того как приступить непосредственно к работе, составьте точные чертежи как самого котла, так и всей отопительной системы. Но для того чтобы площадь жилого помещения использовалась максимально рационально, к каждой отопительной системе требуется сугубо индивидуальный подход.

Важно! Не так давно для облегчения нашей жизни были разработаны автоматические котлы на твердом топливе

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Как избежать проблем при строительстве и эксплуатации

Оборудование устанавливают только на бетонное основание. Стальной прокат не выдерживает вес и котел проседает. Это приводит к потере плотности соединений и повреждению труб.

Использовать самодельную дверь для топки и зольника не рекомендуют. Малейшие неровности снижают эффективность сжигания дров.

Кроме того, возможно выпадение углей через щели с последующим возгоранием. При самостоятельном изготовлении дверцы ее делают строго под отверстие, обеспечивают заслонками и теплоизоляцией между слоями.

Если котел с теплообменником используют в локальной отопительной сети, циркуляционный насос устанавливают на обратку. Так устройство работает в щадящем режиме на протяжении 6 или более лет. Для решения проблемы низкотемпературной коррозии на байпасе (перемычке) устанавливают трехходовой термостатический клапан и настраивают на 55 градусов.

Стойкий запах креозота и задымление в котельной говорят о низком качестве топлива. Дешевые деревянные шпалы не подходят для обогрева и образуют зольно-угольные остатки на стенках менее, чем за сутки горения. Чтобы исключить теплопотери через дымоход, последний оборудуют заслонкой. Она предотвращает выход нагретого воздуха, снижает скорость сжигания топлива.
