Регулятор тяги для котла

Виды котлов и необходимость терморегуляторов

Часто используют чугунные и стальные котлы. Стальные обладают высокой теплоотдачей, быстрым нагревом и сравнительно низкой ценой, но могут подвергаться воздействию внешней среды. Тогда при коррозии или засорении может испортиться вся тепловая система. Чтобы этого не произошло, необходимо контролировать температуру в котле и регулировать температурные режимы.

Чугунные же имеют высокую прочность, практически не поддаются коррозии и воздействию внешней среды, надежны и стабильны в эксплуатации, долго держат тепло, состоят из легко заменяющихся секций. Котлы длительного горения твердого топлива из чугуна могут дать сбой лишь в случае резких перепадов температуры. Поэтому при монтаже такого котла необходимо произвести правильно и профессионально обвязку котла. Нужно постоянно отслеживать температурный режим.

При использовании терморегулятора экономится 15-20% топлива, тепло сохраняется в нужных параметрах, происходит при необходимости включение или выключение всей системы отопления.

Электронные регуляторы для ТТ котлов

Электронный терморегулятор для твердотопливного котла, работает по принципу механического, но, с определенными отличиями:

Микропроцессорная автоматика для твердотопливных котлов подключается к выносным терморегуляторам, расположенным в отапливаемых помещениях.
Заслонка открывается посредством электропривода.
Автоматика одновременно подключается к приборам для улучшения тяги. При падении температуры, открывается заслонка зольника и включается нагнетающий вентилятор, способствующий быстрому нагреву теплоносителя.

Микропроцессорный регулятор поддержания заданной температуры в твердотопливном котле, быстро срабатывает при поступлении сигнала о перегреве теплоносителя. Погрешность в настройках не более 1°С.

Как работает электронная автоматика

Автоматика подключается к выносным датчикам съема температурных показателей в помещениях. В отличие от механического контроллера, считываются не показатели нагрева теплоносителя, а интенсивность прогрева воздуха в комнатах.

Принцип работы электронного регулятора тяги заключается в следующем:

Комнатные температурные датчики передают сигнал на блок автоматики котла.
Микропроцессор считывает получаемые сигналы и передает команды электроприводу.
Электропривод соединен с цепочкой, подключенной к заслонке.
Двигатель натягивает привод, открывая и закрывая заслонку на необходимое расстояние.
Дополнительно, блок автоматики для водогрейного твердотопливного котла, подключен к вентиляторам, нагнетающим воздух, циркуляционному насосу (установлен в некоторых моделях) и системе автоматической подачи топлива.

Автоматика котла подключается к программируемому термостату. Современные модели устройств, являются погодозавимыми, что позволяет учитывать не только внутренний микроклимат в помещении, но и температуру окружающей среды. Автоматика управления подключается к вентилятору твердотопливного котла, что позволяет быстрее разжигать топливо и точнее регулировать его работу.

Регулировка автоматического регулятора тяги не требуется. В отличие от механического аналога, автоматика подстраивается под работу котла.

Как выбрать и обзор производителей

В продаже возможно найти терморегуляторы для котла отопления на любой вкус. Есть модели бюджетные и подороже. А чтобы правильно выбрать его, нужно учесть следующее.

Интервал регулировки температуры должен быть 60-90°С.
Указанного в паспорте конструкции усилия, которое развивается приводом, должно быть достаточно на подъём дверки.
Нужно проследить, хватает ли рабочего хода привода для полного открытия и закрытия отворки.
Соединение резьбы на корпусе должно подходить соответствующей части в котле и составлять ¾.

В настоящее время автоматические регуляторы тяги для твердотопливных котлов производят несколько отечественных и зарубежных компаний. В России чаще всего приобретают устройства итальянской компании «Atos», украинской марки «Air Auto», американской «Watts», польской «Tech».

Сразу стоит сказать, что цены на регуляторы тяги для твёрдотопливных котлов различаются. И на это в большинстве влияет местоположение производителя и тип действия (электронные терморегуляторы всегда дороже в несколько раз).

К примеру, украинская марка «Air Auto» по стоимости в среднем 7 000 рублей, а аналогичная польская «Tech» — 10 000 рублей.

Предлагаем рассмотреть некоторые марки популярных производителей регуляторов в таблице.

Производитель	Страна	Характеристика
Atos	Италия	Специализируется на производстве исключительно автоматических систем. Предполагает ручную загрузку топлива либо автоматическую. Электрогидравлика подразумевает установку системы от 15 кВт.
Air Auto	Украина	Предполагает ручную загрузку топлива. Продукция обеспечивается блоком управления с несколькими рабочими режимами. Комплект включает циркуляционное оборудование, дымососы, вентиляторы. Особенность марки в возможности плавного регулирования оборотов вентилятора. Во время функционирования используется интегрально-дифференциальный алгоритм, который увеличивает продолжительность горения топлива на 20%.
Watts RT	Америка	Большой выбор рабочих температур, от 30 до 100°С. Марка имеет типовое резьбовое соединение, а также прекрасно подходит для установки в котлы современного типа.
Tech	Польша	Преимущественно выпускает автоматику, которая управляется микропроцессором. Марка в простом исполнении, с базовым набором нужных для работы котла функций. Модули подразумевают четыре рабочих режима, встроенную защиту от перегрева теплоносителя.
ICMA	Италия	Характеризуется эта модель натяжением цепочки с нагрузкой до 850 гр., широким диапазоном настроек мощности (от 30 до 100°С) и возможностью как горизонтальной установки, так и вертикальной.

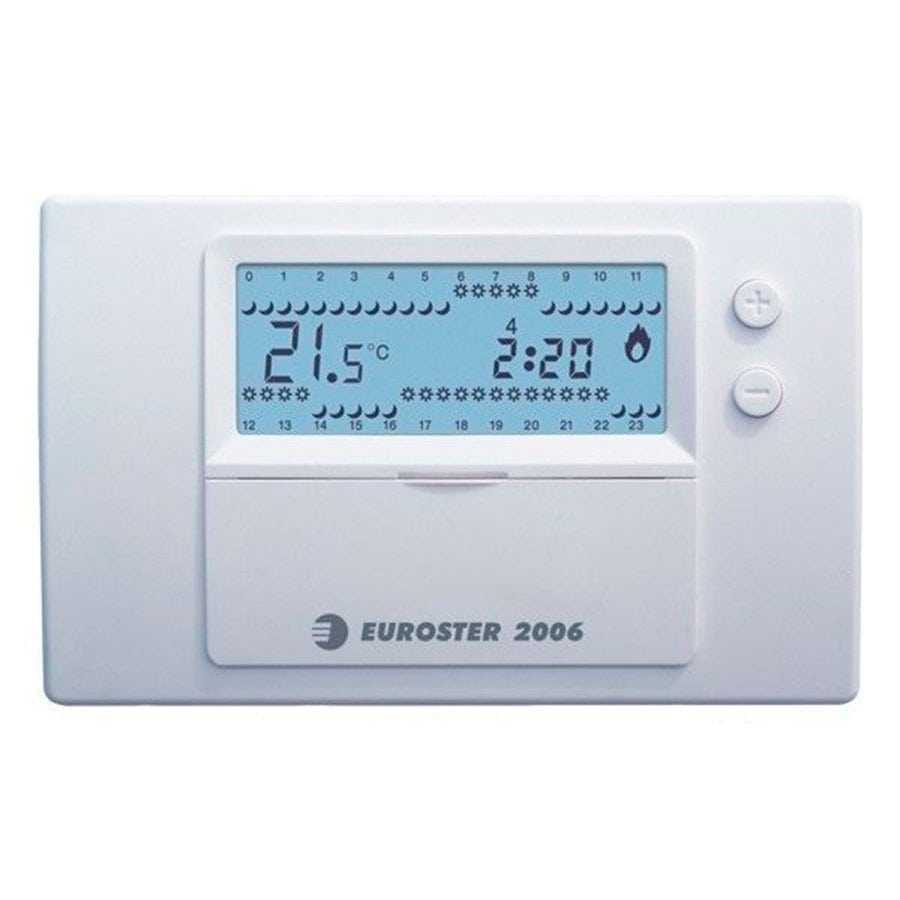

EuroSter	Польша	Предлагает электронные автоматические терморегуляторы, которые подключаются к комнатным термостатам и обеспечивают автоматически процесс горения. Точно следит за температурой в помещении и отлично подходит для управления системой полов с подогревом. При желании температура нагрева может составлять 30-90°С. Максимальная нагрузка на цепь — 800 гр.
ESBE	Швеция	Регуляторы температуры для котла отопления марка выпускает механические и электронные. Последние предназначены для котлов с автоматической подачей топлива. Терморегулятор подключается к циркуляционному оборудованию и нагнетательным вентиляторам.
Regulus RT3	Словакия	Регулятор тяги «regulus» подразумевает диапазон регулировки 30 – 90°C. 120°C – это самая высокая температура нагревания воды, 60°C – среды. Рабочее положение горизонтальное и вертикальное. Его усовершенствованная модель — регулятор тяги regulus rt4. Отличается она меньшими габаритами, и, в отличие от rt3, имеет нагрузку на цепочку не 800 грамм, а до 1 кг.
Лемакс	Италия	Имеет регулирующую рукоятку из термоутверждающейся смолы – и это основная особенность производителя. В наличии есть термочувствительный элемент, поэтому за безопасность можно не бояться. Марка может похвастаться точностью настроек и надёжностью. Производимое регулирующее оборудование стандартных размеров, поэтому подходит многим котлам на твёрдом топливе.
Honeywell FR 124	Германия	Совместим с большинством твердотопливных котлов (BURNiT, Wirbel, Viadrus Buderus, КЧМ, ZOTA, ДОН и др.) Максимальная температура рабочей среды 115 °С. Диапазон настройки регулятора тяги 30-90 °С. Термочувствительный элемент заполнен воском. Имеет две шкалы, предполагает и горизонтальную, и вертикальную установку.

Выбираем трубу для твердотопливного котла

При сгорании угля или дров выделяется ядовитый газ, поэтому не стоит недооценивать значимость дымохода.

Трубы для котлов отопления на твердом топливе – это инженерное сооружение, от которого зависит КПД нагревательного элемента и безопасность его использования.

может быть:

металлическим – выдерживает температуру до +800°C;
керамическим – не теряет технических характеристик при температуре +1100°C;
кирпичным – устаревший вариант.

Все котлы для водяного отопления на твердом топливе сопровождаются инструкцией, в которой указывает оптимальный тип дымохода, его технические характеристики. А именно, параметры поперечного сечения трубы, ее минимальная высота, размер дымоходного патрубка, максимальная температура отходящих от котла газов, разряжение в трубе.

От высоты дымохода напрямую зависит сила тяги в котле и скорость отвода продуктов горения, а следовательно, и безопасность эксплуатации оборудования. В инструкции к любому нагревательному элементу в обязательном порядке указывается минимальная высота трубы. Этот параметр нужно строго соблюдать. В противном случае может возникнуть эффект «обратной тяги», когда продукты горения не выводятся наружу, а поступают в жилое помещение. На практике высоту дымохода можно существенно увеличить.

Сечение трубы. Чем шире труба для твердотопливного котла отопления, тем интенсивнее протекает горение в топке. В то же время при высокой скорости отвода продуктов горения из топки будет улетучиваться тепло, что снижает эффективность работы котла. Именно потому дымоход выбирается в строгом соответствии с положениями инструкции, которая сопровождает нагревательный элемент. Комбинированные модели обогревательной техники, такие как котел отопления на твердом топливе и газе, также нуждаются в хорошем дымоходе. В данном случае критерии выбора остаются теми же.

Механическая автоматика для ТТ котлов

Терморегулятор устанавливается в специальное монтажное отверстие, выходящее к водяной рубашке котла, что позволяет устройству непосредственно контактировать со средой теплоносителя.
Исполнительный механизм имеет цепной привод, соединенный с откидной заслонкой зольника. Цепной регулятор, при нагревании натягивает или отпускает цепочку, открывая и закрывая дверку.
Термочувствительный элемент заполнен жидкостью или газом. При нагревании, вещество расширяется, что и приводит устройство в движение.
Настройки выполняются с помощью контроллера, расположенного на оголовке механического регулятора температуры.

Устройство механического регулятора температуры имеет следующие преимущества:

Надежность.
Энергонезависимость.
Небольшая стоимость.

Как работает механический регулятор тяги

По мере нагревания теплоносителя, оказывается воздействие на термочувствительный элемент, приводя этим в движение цепной привод.
Заслонка зольника прикрывается, огонь начинает затухать, теплоноситель охлаждается.
После падения температуры в водяном контуре, термочувствительный элемент начинает работать в обратном направлении. Дверка зольника приоткрывается. Огонь разгорается с новой силой.

Установка регулятора тяги для котла на твердом топливе, выполняется в специальное монтажное отверстие, расположенное на фронтальной или боковой панели.

Работа регулятора основана на принципе термического расширения вещества, окружающего термочувствительный элемент.

Устройство терморегулятора тяги

Терморегулятор представляет собой достаточно простой и надежный механизм. Ориентировочно на рисунке-схеме показано устройство регулятора тяги, из каких элементов состоит конструкция приспособления.

Основную задачу в механизме выполняет термочувствительный элемент, который при взаимодействии с пружиной играют роль датчика контроля температуры котла. При повышении и понижении температуры котла за рамки установленной нормы, пружина и термочувствительный элемент приводят в действие рабочую часть приспособления. Погружная гильза взаимодействует со штоком, который непосредственно связан с исполнительным механизмом.

За счет механического привода рабочая часть связана с заслонкой тягового отверстия. Действующий регулятор тяги в определенных условиях закрывает или приоткрывает заслонку, регулируя площадь входного отверстия. Простейшее механическое действие действует как регулятор температуры отопительного агрегата. Заслонка сильнее закрыта, котел переходит на режим скудного снабжения воздуха. Заслонка приоткрыта сильнее, в топку поступает больше воздуха, интенсивность горения соответственно увеличивается, температура нагрева теплоносителя увеличивается. Все просто и понятно.

Принцип работы

Основную роль в конструкции регулятора тяги исполняет термостатический элемент, размещенный внутри корпуса цилиндрической формы. Он имеет механическую связь с рычагом, который, в свою очередь, прикреплен цепочкой к заслонке отдушины.

Термостатический элемент представлен в виде герметичной колбы, которая заполнена термочувствительной жидкостью, обладающей способностью расширяться под воздействием температуры.

Сам элемент расположен в нижней части корпуса, которая попадает при установке внутрь рубашки и имеет прямой контакт с нагреваемым теплоносителем. Контроль сгорания топлива, в этом случае, осуществляется путем регулировки положения задвижки поддувала.

В процессе сжигания топлива происходит нагрев теплоносителя, который воздействует на термостатический элемент. Тот, в свою очередь, преодолевает сопротивление возвратной пружины и приводит в действие исполнительный механизм.
Опускаясь, рычаг послабляет цепочку, открепленная заслонка опускается, уменьшая сечение отверстия подачи воздуха. При сокращении притока воздуха к топке процесс сжигания замедляется.
Когда происходит понижение температуры теплоносителя, то все действия происходят в обратном порядке. В результате заслонка поднимается, возобновляя приток воздуха к топке.
Цикличность регулировки притока воздуха к топке происходит непрерывно до момента полного сгорания топлива. В этом случае термостатический элемент полностью освобождает возвратную пружину, которая открывает задвижку на подаче воздуха максимально.

В торце терморегулятора предусмотрена рукоятка настройки, которая способна ограничивать амплитуду движения рычага, регулируя перемещения заслонки. Это позволяет осуществлять контроль температуры теплоносителя. Принцип работы газового котла не позволяет применять данные приспособления.

Что из себя представляет терморегулятор для котла отопления

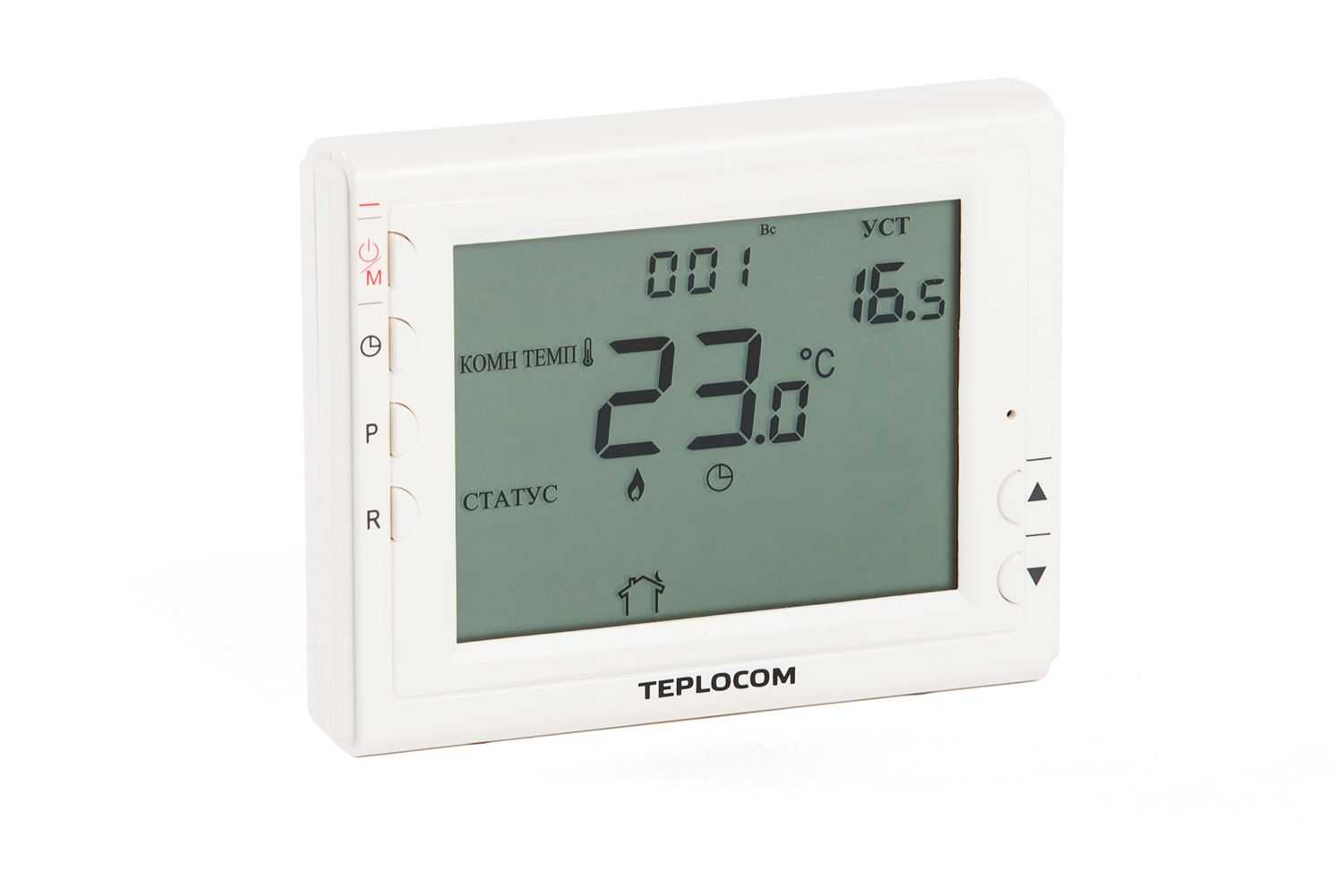

Так выглядит современный электронный комнатный термостат.

Для чего нужен и как применяется

Главная причина, по которой выбирают комнатный терморегулятор – экономия, то есть снижение расхода топлива вплоть до 25-30%. Достигается она за счет возможности программирования работы котла на сутки или неделю вперед. Например:

Можно снизить температуру в ночное время до 18-19°C – наиболее комфортная температура для сна. При этом каждый сниженный градус уменьшает расход топлива на 2-5%.
Можно снизить температуру до 15-16°C на время, когда хозяев нет дома, например в рабочие часы.

Также экономия достигается даже без наличия функции программирования: за счет контроля работы котла в зависимости от температуры воздуха, а не температуры теплоносителя. Это позволяет более точно и стабильно, без малейших скачков, поддерживать заданную температуру, минимизировать инертность системы отопления, а при наличии модулируемой горелки как можно дольше удерживать ее включенной, но на минимальной мощности – наиболее оптимальный режим работы котла как по расходу топлива, так и по сохранению ресурса.

Все, даже самые простые механические комнатные термостаты по умолчанию идут с датчиком температуры воздуха. Многие модели имеют в комплекте и выносной датчик для теплых полов.

Существующие типы

Настройки, заданные на термостате, всегда являются приоритетными для котла, его принцип работы не изменяется (используется модуляция пламени горелки, регулировка скорости вращения турбины и т.д.) несмотря на «сухой контакт» с терморегулятором. Принцип работы комнатного термостата зависит от типа используемого в нем датчика температуры.

1. Механические термостаты

Самые простые и недорогие модели без какого-либо широкого функционала. Принцип их работы заключается в использовании мембранных датчиков – термочувствительных металлов, жидкостей или газов, которые помещены в маленькую герметичную капсулу. При нагревании вещества расширяются и при достижении заданной температуры, оказывают давление на мембрану реле, достаточное для замыкания контактов, после чего терморегулятор подает сигнал о снижении мощности котла или его полном выключении.

Механические устройства, как правило, ограничены лишь вращателем для выбора температуры, имеют ощутимую погрешность, вплоть до 3-4°C, и только проводной способ подключения.

2. Электромеханические

Более точные (но все еще недостаточно), более дорогие, все еще ограниченные в функционале терморегуляторы.

Принцип работы похож на действие механических, но в данном случае используются термочувствительные металлы, которые при нагревании производят микро-разряд или создают сопротивление. Некоторые модели имеют простенький экран для отображения температуры и меньший шаг ее изменения – 0,5°C. Однако все равно это слабо оправдывает их более высокую на 30-40% цену, учитывая, что есть более точные и функциональные аналоги.

3. Электронные

Современные, точные, многофункциональные и удобные терморегуляторы. В комплекте часто имеют дополнительные датчики для теплого пола. Погрешность электронных моделей не более 0,5-0,7°C, большинство имеют возможность программирования, практически все приборы оснащены функциями защиты от перегрева и замерзания, остановки циркуляционного насоса и прочими системами безопасности.

Наиболее дорогостоящие модели имеют встроенные Wi-Fi и GSM модули, сохраняют статистику, имеют большое количество автоматических режимов и беспроводное соединение с котлом. Несмотря на наиболее высокую стоимость, электронные комнатные термостаты полностью ее оправдывают и окупаются за несколько месяцев грамотной эксплуатации.

Правила установки и подготовки к работе

Установка регулятора тяги на твердотопливный котел выполняется самостоятельно, если агрегат изначально им не укомплектован. Устройство нуждается в правильной настройке.

Перекрыв все отсечные краны, нужно слить теплоноситель из водяной рубашки

Монтаж регулятора в большинстве случаев требует слива теплоносителя из водяной рубашки. Чтобы не сливать воду из всей системы, перекройте соответствующие отсечные краны. Затем удалите из гильзы на корпусе котла заглушку и ввинтите регулирующее устройство, не подсоединяя к нему цепочку. Затем вновь заполните водой систему.

Настройка выполняется в несколько этапов:

Откройте дверцу зольника (не прикрепляя к ней цепочку).
Ослабьте винт-фиксатор, расположенный на регулировочной рукояти.
Выберите температурный режим и установите рукоять в соответствующее положение (к примеру, 60°С).
Подсоедините цепочку к рычагу.
Растопите котел при открытой дверце зольника, дождитесь нагрева теплоносителя до 60 градусов (следите за показаниями котельного термометра).
Прикройте дверцу с таким расчетом, чтобы она была приоткрыта на 2 мм.
Закрепите свободный конец цепочки, натянув ее (допустимый свободный ход – 1 мм).
Затяните на рукояти фиксирующий винт.

Установленный термостатический регулятор необходимо протестировать на всех температурных режимах, включая максимальный, чтобы убедиться в исправности устройства и его правильной настройке. Твердотопливные котлы отличаются большой инерцией – изменение интенсивности горения угля или дров происходит плавно и еще медленнее снижается или повышается нагрев теплоносителя. Поэтому после закрывания заслонки проходит определенное время до того момента, когда теплоноситель в системе начинает остывать. По этой причине, проверяя настройки регулирующего устройства, не спешите вносить коррективы.
