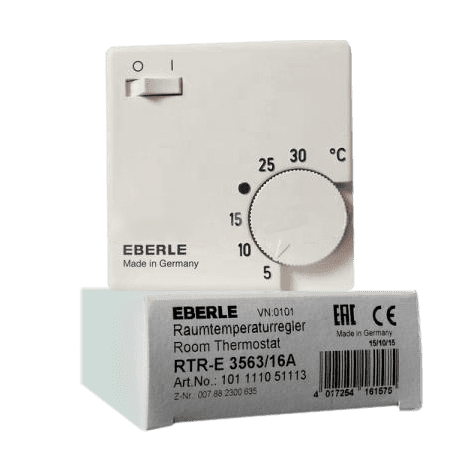

Механический терморегулятор (термостат) eberle rtr

Регуляторы температуры | Yokogawa America

Что такое регулятор температуры?

Мощные терморегуляторы используются для поддержания постоянной температуры (целевой) в печах и другом оборудовании. Как правило, они включают в себя индикатор измеряемого входа и регулятор заданного значения. Они генерируют управляющий сигнал в соответствии с разницей между указанным значением (измеренным входом) и целевым значением и регулируют температуру в соответствии с целевым значением. Для измерения температуры инженеры могут подключать различные датчики, такие как термопары или RTD. Чтобы отрегулировать температуру, цифровой контроллер температуры может отправлять релейный выход, токовый выход (4–20 мА постоянного тока) или другие виды выходных данных на элемент управления (например, нагреватель или клапан).

Модельный ряд

Модель	УТ75А	УТ55А	УТ52А	УТ35А	УТ32А	УТ32А-Д
Размер (мм)	96×96	✓	✓		✓
48×96			✓		✓	✓
Глубина от поверхности панели	65
Тип входа PV	ТК	✓
РДТ	✓
ｍＶ, Ｖ	✓
ｍＡ	✓
Количество аналоговых входов	Максимум	4	4	2	1	1	2
Количество аналоговых выходов	Максимум	3	3	3	2	2	2
Количество цифровых входов	Максимум	8	9	5	7	4	3
Количество цифровых выходов	Максимум	8	18	5	8	5	3
Связь	RS-485	✓
Ethernet	✓	✓		✓
Открытая сеть (PROFIBUS-DP/CC-Link/DeviceNet)	✓	✓		✓
Количество режимов управления	Максимум	9	8	8	1	1	1
Функция лестничной последовательности	Количество макс. шаги	1000	500	500	300	300	300

• В контроллерах температуры UT35A и UT32A используется легко читаемый 14-сегментный большой цветной ЖК-дисплей, а также клавиши навигации, что значительно расширяет возможности мониторинга и эксплуатации. Функция лестничной последовательности включена в стандартную комплектацию. Небольшая глубина контроллера помогает сэкономить место на приборной панели. UT35A/UT32A также поддерживает открытые сети, такие как связь Ethernet. UT32A/MDL поддерживает беспроводную связь в диапазоне 920 МГц.

  Узнать больше

• UT32A-D — это компактный контроллер с цифровой индикацией и возможностью выбора двухконтурного управления. Он также включает в себя функцию лестничной последовательности.

  Узнать больше

• UT32A-V,-C,-R — это легко конфигурируемый одноконтурный контроллер размером 1/8 DIN.

  Узнать больше

• В контроллерах температуры UT55A и UT52A используется легко читаемый 14-сегментный большой цветной ЖК-дисплей, а также клавиши навигации, что значительно расширяет возможности мониторинга и эксплуатации. Функция лестничной последовательности включена в стандартную комплектацию. Небольшая глубина контроллера помогает сэкономить место на приборной панели. UT55A/UT52A также поддерживает открытые сети, такие как связь Ethernet. UT52A/MDL поддерживает 9Беспроводная связь в диапазоне 20 МГц.

  Узнать больше

• Расширенное приложение UT75A


  В контроллерах температуры UT75A используется легко читаемый 14-сегментный большой цветной ЖК-дисплей, а также клавиши навигации, что значительно расширяет возможности мониторинга и эксплуатации. Функция лестничной последовательности включена в стандартную комплектацию. Небольшая глубина контроллера помогает сэкономить место на приборной панели.

Советы по установке

Неправильно выбранное место для термостата — одна из главных причин, почему нет эффекта от использования этого прибора. Изучив схему, как надо подключать терморегулятор к обогревателю, некоторые специалисты воспринимают советы буквально и монтируют терморегулятор на готовые сети, где-то на участке между автоматом и отопительным прибором. Как следствие, прибор считывает информацию в температуре в коридоре или соседней комнате и на основании этих данных регулирует работу инфракрасного обогревателя.

Чтобы избежать подобных ошибок и создать в помещении действительно комфортные условия, следует с особой тщательностью выбирать место монтажа терморегулятора:

• устанавливается в том же помещении, где располагается обогреватель;
• термостат не должен располагаться непосредственно под или вблизи нагревательных приборов;
• для правильного измерения температуры не допускается закрывать устройство шторами, картинами, деталями интерьера;
• стоит избегать размещения на сквозняки, рядом с вентиляционными отверстиями;
• размещение на холодных и влажных стенах дает сильное искажение показателей;
• не рекомендуется устанавливать напротив окна, под прямыми солнечными лучами.

Внимание! Оптимальная высота для размещения прибора — 1,5 метра. Это обеспечит не только максимально точные данные, но и позволит без лишних усилий самостоятельно контролировать и регулировать работу устройства

Учитывая сравнительно небольшую высоту очень важно надежно закрепить устройство, чтобы оно осталось на своем месте, если его случайно задеть. В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя

В то же время стоит позаботиться о том, чтобы свести к минимуму такую вероятность — как электрические, так и механические терморегуляторы достаточно легко повредить, что приведет к неправильным показателям на самом устройстве и к сбоям в работе инфракрасного обогревателя.

Посмотрите видео о монтаже инфракрасного обогревателя

Как управлять подогревом пола • Контроль температуры на вашем телефоне • DEFA

Подогрев пола равномерно распределяет тепло по всему салону и делает салон более комфортным. Однако, если вы выключаете обогрев между посещениями, для восстановления его до комфортной температуры потребуется много времени. DEFA Cabin Control позволяет вам управлять подогревом пола с помощью мобильного телефона, поэтому в салоне будет тепло и приятно, когда вы приедете.

Управление теплым полом через блок предохранителей:

Если вы строите новую кабину, вы можете подключить теплый пол непосредственно к блоку предохранителей и управлять им с помощью реле.Датчик температуры, установленный в каждой комнате, может работать как термостат. Контактор можно использовать в помещениях, где требуется двухполюсный выключатель. Это позволяет вам управлять отоплением из приложения DEFA или нашего веб-сайта

Внешнее управление термостатами:

Большинство термостатов имеют порты для внешнего управления. Некоторые термостаты также можно запрограммировать на желаемую температуру сохранения. С помощью реле в блоке предохранителей вы можете регулировать нагрев через приложение DEFA или на нашем веб-сайте.

Настройте это, используя Base Unit PRO с радиомодулем.

Беспроводной термостат (NOBØ TRB 36 700)

Если вы не можете подключить термостат напрямую к блоку предохранителей, беспроводной термостат является хорошей альтернативой. Наши центральные блоки обмениваются данными с беспроводным напольным термостатом NOBØ TRB 36 700. Его можно запрограммировать на поддержание желаемой консервационной и комфортной температуры.Вы можете переключаться между этими настройками в приложении или на веб-сайте. Решение требует, чтобы зона была установлена ​​в режим термостата.

Беспроводным термостатом можно управлять через базовый блок PRO с радиомодулем.

Нюансы установки

Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой

Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели: инфракрасные, панельные, теплый пол, конвекционные

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

• в непосредственной близости возле обогревателей;
• в местах, где есть сквозняк;
• в зоне обогрева инфракрасных излучателей.

Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.

Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.

Как подключить терморегулятор к инфракрасному обогревателю

Пользоваться термостатом очень удобно, необходимо лишь определить, как правильно подключить терморегулятор к инфракрасному обогревателю, чтобы получить максимальный эффект от использования этого прибора.

Необходимые материалы

Подготовка к установке терморегулятора не займет много времени, как и сам монтаж. Даже при отсутствии опыта подключения термостатов все работы с легкостью можно выполнить самостоятельно.

Но в случае если у вас нет опыта работы с электрооборудованием и даже установка розетки вызывает сложности, а с принципом работы индикаторной отвертки вы не знакомы, не стоит пытаться выяснить как подключить механический или электронный терморегулятор. В таких случаях безопасней доверить эту работу профессионалу.

Для тех, кто хорошо разбирается в электричестве и точно знает, что перед работой следует обесточить приборы и оборудование, необходимо подготовить такой набор инструмента:

• Дрель или шуруповерт. Они необходимы лишь для того, чтобы просверлить в стене отверстие для монтажа термостата.
• Пассатижи для работы с электрокабелем.
• Индикаторная отвертка или тестер.
• Карандаш, рулетка. Они помогут определить и обозначить место, где будет располагаться регулятор температуры.

Также для работы понадобиться электрический кабель, которым будут соединяться термостат и устройство инфракрасного нагрева, разборная розетка и метизы для крепления регулятора и фиксации кабеля. Когда материалы и инструмент подготовлены, можно приступать к разметке и монтажу.

Электронный терморегулятор, контролирующий работу ИК-обогревателя

Схема подключения

Схема подключения терморегулятора к инфракрасному бытовому обогревателю выбирается в зависимости от используемого устройства, опыта и знаний специалиста по монтажу электрооборудования.

Стандартная

При стандартной схеме термостат устанавливается в уже готовую сеть между непосредственно обогревателем и автоматическим выключателем на щитке. Отправной точкой сети будет служить автомат. От него отходят два провода — фаза и ноль, которые подключаются на соответствующие контакты термостата. От термостата также идут два провода, которые подключаются уже к отопительному прибору.

Эта схема удобна и в случае, если к одному термостату необходимо подключить два или три обогревателя. Расположенные в различных помещениях, они обеспечивают одинаковую температуру во всей квартире. Для их эффективной работы подключение выполняется таким образом:

• От автомата к термостату ведут два провода: фаза и ноль.
• От автомата отходят по два провода для каждого отопительного прибора.
• Между собой инфракрасные обогреватели не соединяются.

Параллельное подключение позволит безопасно управлять сразу несколькими устройствами, не докупая дополнительные регуляторы для каждого из них.

Варианты подключения инфракрасных обогревателей через термостатВажно: Для нескольких обогревателей допускается последовательное соединение. Но оно считается менее удобным, поэтому используется крайне редко

С помощью магнитного пускателя

Эта схема немного сложнее и займет чуть больше времени. Но благодаря использованию дополнительного оборудования в виде магнитного пускателя, можно подключить к одному терморегулятору сразу несколько обогревателей, в том числе и оборудование с более высокой мощностью, промышленные системы.

Подключение устройств выполняется в следующей последовательности:

• С помощью кабеля (фаза и ноль) к автомату подсоединяется термостат.
• Через выходные клеммы термостат подключается к магнитному пускателю.
• Магнитный пускатель подключается к отопительным приборам.

При этом схема для подключения магнитного пускателя рассчитывается индивидуально. Это обеспечит безопасную и эффективную работу устройств.

С помощью магнитного пускателя

2 Преимущества и недостатки

При работе любой системы подогрева терморегулятор Eberle RTR E 6121, 6202 или 525 31 является незаменимым атрибутом. Плюсы от его использования приведены ниже:

1. Конкурентная стоимость.
2. Простота в эксплуатации.
3. Экономия потребления электричества.
4. Эргономичность приборов в целом.
5. Легкость установки.
6. Дополнительный функционал позволит автоматически регулировать включение и выключение отопительной системы, а также регулировать температурный диапазон.
7. Высокое качество и надежность в работе приборов в целом.
8. Дополнительный модуль памяти позволит зафиксировать все установленные настройки, которые останутся даже после отключения электроэнергии.

Что касается недостатков, то их не так много, но все же они есть. Основным минусом считается сложность функционала программирования. У многих домовладельцев, столкнувшихся впервые с установкой таких приборов, могут возникнуть сложности по их конфигурации. Но и этот момент не более, чем временный – со временем каждый хозяин может разобраться, что к чему.

Пример схемы подключения терморегулятора к инфракрасным обогревателям

2.1 Нюансы установки

Терморегулятор Eberle RTR E 6163, 16а, 6162 или другой модели либо производителя может быть установлен в любом месте дома.

Если ранее вы никогда не сталкивались с процессом монтажа таких приборов, то мы настоятельно рекомендуем вам обратиться за помощью к специалистам. Доверьте это дело профессионалам, так как некорректное подключение может стать причиной определенных проблем, с которыми вряд ли захочет столкнуться хозяин дома.

Сам процесс монтажа осуществляется в соответствии с тем, какова схема подключения, которая обозначена на обратной стороне крышки корпуса прибора.

Терморегулятор можно установить в одну рамку с розетками и выключателями

Ниже приведены основные правила безопасности, которые необходимо при монтаже устройств:

1. Допустимый уровень влажности в помещении составляет до 95%. Здесь же учтите, что при наличии постоянной конденсации в здании монтаж приборов не допускается.
2. Параметр импульсного напряжения составляет 2,5 кВ.
3. При постоянных скачках напряжения в вашем доме рекомендуем приобретать термостат с модулем стабилизации электроэнергии.
4. Монтаж прибора должен осуществляться на ровной и огнестойкой поверхности. Желательная высота для установки – не менее полутора метров.

Как видите, правил для установки не так много, но их лучше соблюдать. Терморегуляторы сами по себе – надежные и долговечные устройства, позволяющие обеспечить теплом любой дом. Учтите приведенные выше рекомендации при покупке прибора.

Как работает

В большинстве случаев, вышеперечисленные задачи успешно решаются применением электромагнитных контакторов. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на Вольт переменного напряжения.

Иногда прибор начинает гудеть и создавать повышенный уровень шума. При этой схеме большое значение имеет номинальное напряжение катушки. Изменений по фазе А не происходит.

Нажатие на кнопку включения замыкает цепь катушки. Для этого применяют схему с нейтральным проводником.

С увеличением этих показателей возрастает и степень износа контактов. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы. Применять ее целесообразно в случае соединения обмоток двигателя треугольником.

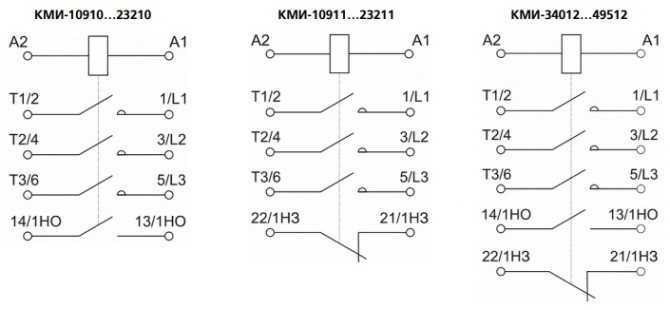

Как подключить контактор на 3 фазы, с обмоткой пускателя V? Автоматическое включение контактора также возможно, для этих целей кнопку заменяют или дублируют параллельным включением концевиков или датчиков. В зависимости от конструкции он может быть рассчитан на разные напряжения как постоянного, так и переменного тока.

Поиск на сайте

Четвертый символ Х указывает на количество дополнительных контактов. Чтобы избежать этого, нельзя выбирать участки, подверженные вибрации, ударам, толчкам. Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей: В нашем случае используется однофазный источник питания V , разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель.

Выводы и полезное видео по теме Подробности об устройстве и подключении контактора: Практическая помощь в подключении МП: По приведенным схемам можно подключить магнитный пускатель своими руками как к сети , так и В. Применять ее целесообразно в случае соединения обмоток двигателя треугольником. Применяется в случаях когда нужно осуществлять обычный пуск электродвигателя.

Третий символ Х означает особенности конфигурации контактора. Его форма делается либо П-, либо Ш-образной, в зависимости от конструкции этого коммутационного изделия. Схемы управления магнитным пускателем

Какими бывают терморегуляторы к автономным обогревателям

Принято выделять два основных вида терморегуляторов:

• механические устройства;
• электронные (программируемые) устройства.

Механические термостаты отличаются простотой конструкции. Они не подключаются к стационарной электросети, контроль за уровнем температуры осуществляется специальной мембранной, чувствительной к разогреву и охлаждению. При достижении определенной температуры мембрана рассоединяет сеть и обогреватель отключается. Чувствительность такого устройства составляет полградуса, температурный диапазон от +5 0 С до +30 2 С. Монтируются механические терморегуляторы на стену. Врезная или накладная установка позволяет их применять с любыми типами проводки.

Подключение нагрузки к терморегулятору через контактор

Третий вариант, хотя не такой распространенный как те, что представлены выше, но имеет свои неоспоримые преимущества. В частности, при его реализации, пропадает зависимость от подключаемой максимальной мощности. Один терморегулятор Эберле сможет управлять сразу несколькими обогревателями, их количество ограничено лишь номиналом контактора (максимально выдерживаемый ток) и выделенной мощностью на вашу квартиру или дом.

Тут терморегулятор управляет работой контактора поэтому соединяется проводниками напрямую с ним. Обогреватели, на которые подаётся электрический ток в зависимости от окружающей температуры, подключены к выходам модульного контактора.

Принцип работы достаточно прост. При включении термостата – когда в комнате еще прохладно, его контакты замкнуты и фаза проходя через регулятор, попадает на клемму А2 контактора. На второй управляющей клемме А1 постоянно подключен НОЛЬ. В результате, при поступлении питания, по принципу электромагнита, замыкаются внутренние контакты контактора и электрический ток поступает к обогревателям, фазные проводники которых подключены к его выводам.

При пропадании питания, когда достигнута установленная на устройстве регулятором температура, контакты размыкаются, и обогреватели выключаются. Как только станет снова прохладно, процесс повторится. Таким образом температура в помещении будет всегда в заданных пределах.

Пожалуй, это все основные схемы подключения термостата, которые обычно используются при электрическом обогреве помещений. Терморегулятор Eberle при этом, зарекомендовал себя надежным, достаточно точным в работе устройством, с немецким качеством.

Если у вас остались вопросы или вы знаете другие полезные схемы подключение терморегулятора Eberle – пишите комментариях к статье, это будет полезно многим.

Подписаться

Следи за появлением новых материалов! Прочитано 6815 раз Наверх

• Вы здесь:
• Главная
• Инструкции

Соединение с регулятором Eberle

Для подключения системы к регулятору температуры используется такая электросхема:

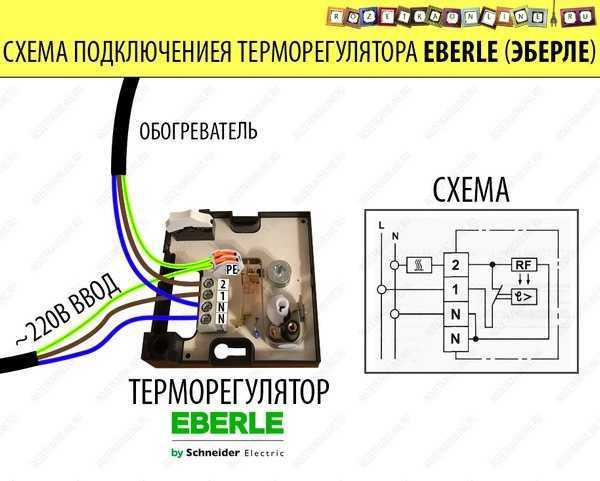

Схема подключения терморегулятора EBERLE Fre 525 22

Как упоминалось выше, схема (инструкция по подключению) прилагается к устройству при его покупке.

В терморегуляторе Eberle используются такие контакты:

• L – для подключения питающей фазы с электрощита через автомат номиналом 10 ампер, тип В;
• N – подключается питающий ноль с электрощитовой к одному контакту, а к другому – нагревательный кабель;
• NTC – для подключения термодатчика;
• ß – к нему подключается противоположный конец нагревательного кабеля;
• E – для подключения заземления с электрощита и оплётки нагревательного кабеля.

Контакты терморегулятора EBERLE Fre 525 22

Если мощность нагревательного кабеля более 2 кВт, на контакты питания нагревательного кабеля необходимо подключить магнитный пускатель с нужной мощностью. Питание нагревателного кабеля осуществляется через его силовые контакты

Преимущества покупки терморегуляторов для воды в компании сайт

В нашем каталоге представлена автоматика известных торговых марок с гарантией качества от производителя. Это значит, что купленные у нас терморегуляторы с датчиками температуры воды будут исправно выполнять свои функции, помогут сделать работу оборудования более экономичной и автономной.

Мы гарантируем нашим клиентам:

• квалифицированные консультации по выбору терморегуляторов для воды;
• подбор устройств с учетом параметров оборудования;
• оперативное выполнение заказов;
• техническое и сервисное обслуживание автоматики;
• выгодные цены.

Чтобы узнать больше и купить терморегулятор для воды, звоните нам по указанным на сайте телефонам.

Термостат для водонагревателя играет такую же важную роль, как и предохранитель в любой электрической сети. Пользователь задает необходимую температуру воды в водонагревателе, а термостат ее поддерживает. То есть позволяет нагревательному элементу работать до тех пор, пока температура воды не достигнет заданной величины.

Потом нагревательный элемент прекращает свою работу. Температура воды понижается (принудительно или естественным путем) и термостат вновь дает сигнал нагревательному элементу приступить к своим прямым обязанностям.

Отдельные, специально разработанные, виды термостатов имеют дополнительную функцию – отключать подачу электропитания к отопительному элементу в случае поломки последнего. Это позволяет избежать возможности поражения электричеством, что часто бывает при незаземленных бойлерах.

Укладка и монтаж

Перед укладкой системы необходимо составить схему расположения электрокабелей. Придерживайтесь следующих рекомендаций при составлении чертежа укладки:

• отступайте от каждой из стен не менее 10 см;
• не укладывайте провода в тех местах, где будут находиться ножки домашней мебели и бытовая техника.

Совет При расчёте количества укладываемого материала учитывайте: на 1 м2 помещения требуется нагреватель мощностью от 140 до 180 Вт.

Например, для комнаты площадью 10 м2 общая мощность составит 1 кВт. Если выбрать кабель мощностью 20 Вт/м2, то для обогрева этой комнаты понадобится уложить 50 м.

Разновидности и характеристики терморегуляторов

Термостат – это устройство, которое производит периодические замеры температуры воздуха в помещении и, в зависимости от полученных результатов, корректирует работу отопительного прибора. То есть, если температура воздуха достигла выставленной отметки, питание ограничивается и обогреватель прекращает работу. Как только воздух остывает, прибор снова вступает в активную фазу, таким образом постоянно поддерживая нужный уровень тепла в помещении.

Конструкция и принцип работы устройств, регулирующих температуру, могут существенно отличаться друг от друга. Существует две основные разновидности термостатов:

Механический тип терморегулятора для инфракрасного обогревателя

Первый вариант терморегуляторов представляет собой небольшую пластиковую коробку, наружная часть которой оснащена переключателем. Как правило, он круглый, что позволяет плавно изменять его положение. Значение деления может быть разным, например, в некоторых моделях это 1° , а в других переход происходит сразу с 2° на 5° и т. д. Кроме того, на корпусе расположена кнопка включения и световой индикатор, показывающий активен ли прибор в данный момент.

Существуют и более современные механические модели терморегуляторов, которые оснащены дисплеем. Правда, данных там отображается не так уж и много, а управление температурой происходит при помощи всего двух кнопок управления.

Электронная разновидность термостата, контролирующего работу ИК-обогревателя

Электронные терморегуляторы имеют куда большие возможности в управлении. Дизайн и конструкция данных устройств постоянно модернизируются – для изготовления современных моделей используют даже жидкокристаллические экраны.

В зависимости от выбранной модели настройка и управление могут осуществляться как при помощи кнопок, так и сенсорно. В некоторых устройствах для защиты экрана, а также создания более привлекательного внешнего вида, используют специальные откидные крышки.

Такие приборы без проблем можно использовать даже в тех домах, где хозяева часто отсутствуют или проживают сезонно. Устройство легко поддается программированию и без труда управляется дистанционно при помощи мобильных устройств. Единственная сложность в приобретении такого терморегулятора – достаточно высокая стоимость.

Самые распространённые поломки

Каким образом обнаружить и устранить:

• Вода слишком горячая (это может возникнуть из-за выхода из строя конструкции, которая выполняет регулирующую функцию)
• Авария в медной капиллярной трубке. Сама по себе эта деталь очень чувствительна к разного рода механическим повреждениям. К сожалению, её невозможно отремонтировать, а только установить новую.
• Сцепление ТЭНа и электрических разъёмов недостаточное.
• Термостат очень часто включается и выключается (причина в чрезмерном образовании накипи, которое превышает допустимую норму).
• Вода недостаточно нагрета, хотя мощность ТЭНа очень высокая (это возникает при неправильной регулировке)
• Неисправность электрических составляющих (чаще всего это из-за перепадов напряжения в электросети; нужно установить средство, которое обеспечит бесперебойное электропитание или же стабилизатор напряжения)
