Почему газовая колонка не греет воду

Распространенные неисправности

Как и любое газоиспользующее оборудование, водогрейная колонка должна обслуживаться и ремонтироваться специалистом в данной области. Но есть ряд простых неисправностей, которые хозяин частного дома или квартиры может устранить самостоятельно. Чаще всего у проточных водонагревателей встречаются такие неполадки:

1. Не поджигается запальник.
2. Фитиль горит, но после открывания крана основная горелка не включается или поджигается, но тут же затухает.
3. Наблюдается недостаточный нагрев воды.
4. Вода начинает капать из нижней части корпуса.

Причин возникновения перечисленных симптомов может быть много, но мы укажем наиболее очевидные, которые пользователь может устранить своими руками.

Тягу в дымоходе нужно проверять регулярно, как это показано слева. Справа — очистка теплообменника от накипи, когда колонка не греет воду.

Причиной затухания горелки может стать:

• отсутствие тяги в дымоходном канале;
• неисправность датчика тяги либо нарушение контакта в его проводке;
• негерметичная мембрана водяного узла;
• засор фильтра на входе (при наличии).

Низкая температура выходящей воды, что бывает спустя несколько лет эксплуатации, обычно связана с появлением накипи в теплообменнике и его придется промывать. А вот капли воды из-под корпуса говорят о негерметичности какого-либо соединения, предохранительного клапана или самого теплообменника. Причина – перегрев аппарата в момент отключения воды.

Неисправность с перегревом присуща атмосферным газовым колонкам. Механизм такой: когда резко перекрывается вода и горелка отключается, теплообменник остается горячим, в нем происходит вскипание и образуется пар. Если ситуация постоянно повторяется, то пар в конце концов прорывается наружу, нарушая наиболее слабое уплотнение. Отсюда рекомендация: в подобных аппаратах нужно сначала отключать газ, а потом перекрывать воду.

Основные неисправности проточного агрегата

Среди основных неисправностей чаще всего встречается затухание пламени горелки. Выделяют 4 распространенные причины:

• в дымоходе пропала тяга;
• вышел из строя датчик;
• повреждена мембрана водяного узла;
• слабое поступление воды из-за засора фильтра, установленного на входящем патрубке.

С проблемой слабого нагрева воды пользователь сталкивается после 1–2 года пользования колонкой. Змеевик теплообменника внутри обрастает накипью. Чем жесткость воды больше, тем быстрее это происходит. Избавляются от накипи промыванием змеевика кислотными растворами.

В случае разгерметизации соединений происходит перегрев колонки сразу после прекращения разбора воды. Выявляют причину и место утечки по образовавшимся каплям. Соединения перетягивают с заменой прокладок.

Современные газовые колонки производят с множеством датчиков, обеспечивающих безопасное использование агрегата. Основным недостатком считается сложность монтажа. В стенах потребуется вырубить окно для дымохода. Подключать колонку имеют право работники газовой службы и только тогда, когда хозяин оформит все разрешительные документы.

Рекомендации по обслуживанию и ремонту

Все элементы конструкции колонки в силу разных факторов подвержены разрушению. Любое газовое оборудование нуждается в регулярном обслуживании. Если во время профилактических работ были выявлены дефекты, они должны быть максимально быстро устранены. Безусловно, часть ремонтных работ стоит доверить профессионалом, но некоторые могут быть выполнены самостоятельно.

Демонтаж и настройка редуктора

Предварительно требуется отключить подачу топлива и воды. Только после этого можно приступать к проведению профилактических или ремонтных работ. Чтобы снять редуктор, необходимо выполнить несколько действий:

• с теплообменника сливается вода;
• с помощью разводного ключа от колонки отсоединяются трубопроводы газа и воды;
• если на предыдущих этапах не было допущено ошибок, то редуктор легко демонтируется.

В зависимости от модели агрегата в его конструкцию могут быть внесены изменения. Чтобы не возникло проблем во время демонтажа водного редуктора, необходимо предварительно отсоединить все трубы и детали, затрудняющие выполнение работы. Корпус должен сниматься легко, физических усилий для этого прикладывать не нужно.

Чистка водяного узла

Это мероприятие следует проводить минимум один раз в течение 12 календарных месяцев

Откручивая крепежные болты, расположенные на крышке узла, необходимо проявить осторожность, чтобы не повредить фальцы. Когда крышка будет снята, требуется не только прочистить внутреннее пространство редуктора, но и выполнить следующие процедуры:

1. Должны быть удалены все твердые остатки со дна детали, а также нужно промыть фильтр грубой очистки воды.
2. Шток желательно смазать солидолом или касторовым маслом.
3. Если возникли подозрения, что прокладка утратила прежнюю эластичность, ее также необходимо смазать.

При регулярном проведении технического обслуживания агрегата можно значительно увеличить срок его эксплуатации. Чаще всего из строя выходят уплотнитель штока и мембрана. Первый элемент необходимо менять один раз в 3 года, а второй — после появления разрывов либо микротрещин. Кроме этого, при интенсивной работе может поломаться пружина возврата штока в первоначальное положение.

Внимательно изучив устройство и принцип действия газовой колонки, все профилактические мероприятия можно выполнять самостоятельно. Если же уверенности в собственных силах нет, то стоит обратиться за помощью к профессионалам. Во время работы с агрегатом требуется строго следовать инструкции.

Можно ли ставить шаровый смеситель с колонкой

Особенность устройства: внутри крана расположен шар с прорезанным в нем продольным отверстием. При повороте рычага изменяется положение стержня. Моментально перекрывается подача воды.

Шаровые краны ставить нецелесообразно в нескольких случаях. В первую очередь запрещено использование шарового смесителя с газовыми колонками, работающими в полуавтоматическом режиме, особенно старого образца. Если установлен автоматический бойлер с модуляцией пламени, можно установить любые краны. Горелка будет самостоятельно переключаться на пониженное давление воды, что предотвратит подачу кипятка на выходе.

Обычные автоматические газовые водонагреватели терпимо относятся к шаровым смесителям, конечно если их используют просто для открытия ГВС, но не регулируют с их помощью температуру воды. При установке необходимо помнить о возможности гидроударов. При высоком напоре в трубопроводе (9 атм.), колонка, рассчитанная на 10 атм., при очередном закрытии крана ГВС может попросту выйти из строя из-за резко увеличившегося давления.

Виды розжига горелки

Современный проточный газовый водонагреватель выпускают с авторозжигом и ручной системой розжига запальника.

Из экономических соображений ручной розжиг невыгодный. Система состоит из пъезоэлемента, приводимого в действие нажатием кнопки. С нажимом клавиши вырабатывается искра, разжигающая запальник. Действие несложное, но запальник в течение дня постоянно горит, расходуя газ. Выключать его нерационально, так как придется часто заново разжигать при необходимости потребления горячей воды.

Авторозжиг происходит сразу после открытия крана горячей воды:

• Первый принцип работы электронного розжига основан на батарейках. Находящийся в ожидании запальник не горит. Когда открывают кран смесителя, давление в водопроводе изменяется и датчик дает сигнал электронному блоку на осуществление розжига. От энергии батареек создается искра. Загоревшееся на запальнике пламя разжигает горелку. Сделав свое дело, запальник выключается до следующего пуска. Розжиг от батареек не требует много энергии. Заряда элементов хватает на год.
• Второй принцип работы авторозжига основан на гидрогенераторе. Проточный газовый водонагреватель вместо батареек комплектуется турбиной. В движение ее приводит поток воды, создающийся в водопроводе во время открытия крана смесителя. Гидрогенератор вырабатывает искру, разжигающую запальник.

Газовые колонки с авторозжигом выгодны из-за меньшего расхода газа и удобства пользования.

Устройство современных газовых колонок

На данный момент в торговой сети можно приобрести бытовые водонагреватели двух типов:

1. Наиболее распространенный вариант — газовые колонки с открытой камерой сгорания (атмосферные). В них воздух для горения газа поступает из помещения естественным путем, проходя через проем внизу аппарата и смотровое окошко.
2. С закрытой камерой сгорания (иначе – турбированные или наддувные). Здесь воздух в зону горения нагнетается принудительно посредством вентилятора.

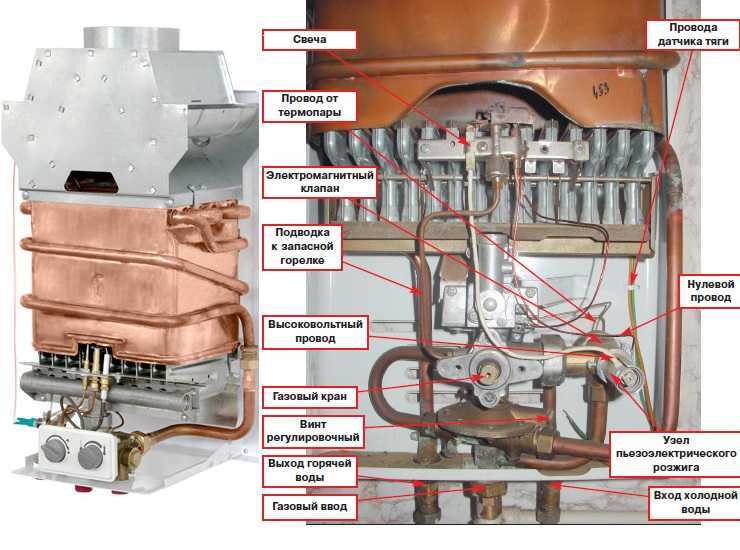

Водонагреватель на кухне в квартире (фото слева) и в котельной частного дома Сначала разберем устройство боле простых атмосферных колонок, состоящих из следующих основных элементов:

• металлический корпус;
• газовая горелка с запальником;
• ребристый теплообменник с кожухом и змеевиком из меди;
• автоматический газовый клапан с регулятором интенсивности горения;
• механический водяной узел с предохранительным клапаном;
• система розжига;
• диффузор с патрубком на конце для подключения дымохода;
• трубки для воды и газа, выходящие снизу и заканчивающиеся присоединительными штуцерами.

В диффузоре водонагревателя, где собираются продукты горения, установлен датчик тяги, соединенный проводами с газовым клапаном. Непосредственно в зону горения помещен датчик наличия пламени (ионизации), тоже связанный с этим клапаном. Ниже приведена схема, где подробно показано устройство атмосферной газовой колонки:

Сейчас вместо горящего фитиля все чаще используются запальные электроды, поджигающие газ электрическим разрядом

Теперь о том, как устроена турбированная версия водогрейной колонки с закрытой камерой сгорания. По конструкции она схожа с атмосферной, но имеет следующие отличия:

1. Вместо обычной горелки с ручным управлением устанавливается ступенчатая либо модуляционная, меняющая интенсивность пламени в автоматическом режиме.
2. Воздух для горения подает вентилятор, чья производительность регулируется контроллером (электронным блоком).
3. Система розжига – полностью автоматическая, действующая от электросети или гидрогенератора.
4. Устройством колонки предусмотрено поддержание нагрева воды на установленном уровне (например, до 60 °С). За этим следит отдельный датчик температуры, связанный с контроллером.

Схема турбированной газовой колонки изображена на рисунке:

В таких аппаратах все функции полностью автоматизированы, а желаемая температура воды выставляется на ЖК-дисплее

Термостатический смеситель с колонкой

Относительно новое изобретение, позволяющее получать стабильно нагретую до определенной температуры воду. Внутри термостатический смеситель имеет узел подмеса. Кран не будет работать при нормальном давлении холодной воды.

Смеситель с термостатом нарушает основное правило пользования кранами, подключенными к проточным водонагревателям. Осуществляется автоматический подмес холодной воды. Одновременно снижается давление в трубопроводе ГВС, что приводит к постоянному повышению температуры нагрева и создает чрезмерную нагрузку на теплообменник проточного газового бойлера.

Выбор термостатического смесителя не лучший вариант для газовой колонки. Устанавливать кран этого типа можно только при стабильном давлении в трубопроводе и подключении бойлера с модулируемой горелкой.

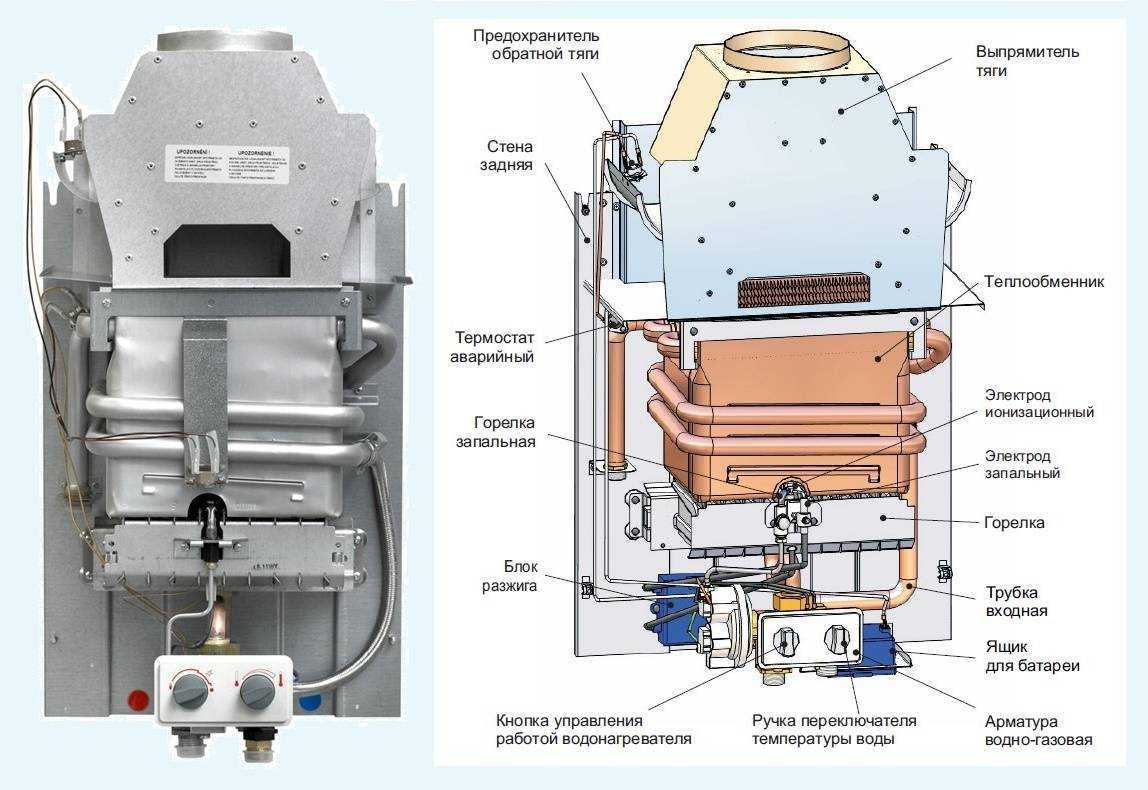

Устройство газовой колонки

Каждый пользователь должен знать принцип работы техники, которую устанавливает у себя в доме. Это обеспечивает правильную и безопасную эксплуатацию.

Колонка состоит из металлического корпуса и:

• газового узла;
• водяного узла;
• вытяжки;
• радиатора (теплообменника);
• горелки;
• датчиков контроля работы.

Принцип работы всех колонок «Электролюкс», «Нева», «Беретта» одинаков:

• При включении вода начинает поступать в систему.
• Под давлением мембрана растягивается и открывает клапан подачи газа.
• Горелка зажигается и прогревает жидкость, которая циркулирует по теплообменнику.
• Продукты сгорания выводятся через вентиляцию и дымоход.

Есть мнение, что установка газовых колонок в квартире или доме — дело небезопасное. Так было во времена моделей с ручным розжигом. Сегодня производители оснащают технику датчиками, которые контролируют наличие тяги, нагрев воды, чтобы предупредить аварийную ситуацию. Но все же не стоит пренебрегать правилами безопасности.

Если вы почувствовали запах газа:

• Немедленно перекройте подачу газа.
• Проветрите помещение.
• Не подключайте электрические приборы, пока комната полностью не проветрится.
• Свяжитесь с газовой службой.

Тип розжига

Во всех современных колонках главная горелка зажигается автоматически при открывании водопроводного крана. Поджигает ее устройство розжига, которое может быть таким:

Запальная горелка (фитиль)

Это небольшая газовая горелка, которую пользователь зажигает вручную утром, после чего она горит в колонке постоянно. В прежние времена фитиль поджигали спичкой, сегодня же колонки снабжены пьезоэлементом, так что для розжига достаточно нажать кнопку.

Трубка запальника водонагревателя Neva Lux 5513

Запальник устроен предельно просто, поэтому оснащенные им колонки стоят дешевле прочих. Но зато они дороже в эксплуатации: постоянно горящий фитиль увеличивает расход газа в среднем на треть.

Электрический розжиг

Гораздо более экономичный вариант: при подаче газа в главную горелку генерируется искра, которая его и поджигает. Для производства искры могут применяться:

Ток в бытовой электросети: в этом случае рядом с колонкой должна быть электророзетка.
Батарейки: важно не забывать своевременно их менять, иначе колонка перестанет включаться.
Пьезоэлемент, приводимый в движение потоком воды: для этого в трубе устанавливается турбинка.

Если колонку с таким устройством розжига собирается приобрести житель сельского населенного пункта, ему обязательно нужно уточнить, при каком минимальном давлении в водопроводе она может работать.

Распространенные вопросы

Почему газовая колонка не отключается?

Если наблюдается самопроизвольное включение газовой колонки, то часто причиной становится течь, возникшая в трубопроводе с горячей водой. После ее устранения проблема исчезнет. Однако такая ситуация возникает крайне редко, намного чаще пользователь сталкивается с тем, что колонка продолжает работать даже после закрытия крана. Это связано с огрубевшей и потерявшей эластичность диафрагмой, находящейся внутри водяного регулятора или «лягушки». После отключения ГВС мембрана не торопиться возвращаться на место и продолжает надавливать на шток, который открывает подачу топлива. Проблема устраняется, если заменить неисправную мембрану.

Можно ли включать холодную воду при работающей газовой колонке?

Специалисты категорически не рекомендуют включать холодную воду при работающей газовой колонке. Для этого есть ряд причин:

1. Инструкция по эксплуатации запрещает включение холодной и горячей воды одновременно. Следует выставить температуру нагрева, которая позволит получать комфортную воду без добавления ХВС.
2. Основной причиной является быстрое нарастание накипи в теплообменнике.

Быстро изменить температуру нагрева позволит режим «зима-лето». Эта функция облегчает пользование проточным водонагревателем.

Нужно ли выключать устройство на ночь?

В первую очередь данный вопрос актуален для пользователей, имеющих колонки старого образца или с пьезорозжигом. Они имеют постоянно горящий фитиль, этот процесс повышает расход газа и представляет определенную опасность. Поэтому такие модели на ночь лучше выключать. Это не только снизит риск возникновения аварийной ситуации, а и сэкономит финансы.

Устройство с автоматическим розжигом выключать не обязательно. В инструкции по эксплуатации об этом ничего не написано. Автоматическая колонка имеет несколько уровней защиты от появления аварийной ситуации. Поэтому волноваться о возникновении какой-либо опасности не стоит.

Любой проточный водонагреватель имеет следующие датчики, обеспечивающие безопасность:

• сенсор тяги – проверяет наличие тяги;
• датчик ионизации – контролирует наличие пламени;
• термостат – предотвращает превышение температуры более 90°C.

Если один из датчиков сработает, то прибор отключится. Представленные сенсоры обеспечивают необходимый минимум безопасности работы устройства.

Обзор популярных моделей

К числу наиболее востребованных можно отнести следующие водонагреватели:

«Нева-6014» (25 кВт) и «Нева-4011» (21 кВт)

Среди отечественных торговых марок «Нева» является самой популярной. Эти колонки дешевы, запчасти для них всегда доступны, а качество является вполне приемлемым. Автоматика безопасности содержит все необходимые компоненты, многие модели оснащены термометром.

Electrolux GWH 265 ERN Nano Plus

Известный шведский бренд, не нуждающийся в представлении. Колонка имеет доступную стоимость и в то же время радует высоким качеством. Помимо хорошей комплектации можно отметить устойчивую работу при низком давлении в водопроводе. Об исчерпании ресурса батареек сообщает специальный индикатор, что очень удобно.

Газовая колонка Electrolux GWH 265 ERN NanoPlus

Мощность данного водонагревателя составляет 20 кВт. Установленная пользователем температура поддерживается автоматически.

Bosch WR 10-2P

Отечественным потребителям из всей линейки Bosch именно эта модель приглянулась больше всего. Мощность ее составляет 17,4 кВт. Особых наворотов нет, поэтому стоимость относительно низкая, при этом надежность — на самом высоком уровне.

Регулировка температуры воды

Откройте смеситель и оцените температуру нагрева потока воды. Она должна быть на 25 градусов выше, чем при входе. Учитывайте, что газовый котел не нагревает воду сразу, нужно немного подождать. Для настройки используйте газовый рычаг.

Специалисты не рекомендуют выполнять нагрев свыше 55 градусов. Это негативно сказывается на эксплуатации прибора, поскольку активно откладывается накипь.

Настройки занимают какое-то время, поэтому не нужно ждать результат сразу. После каждого этапа нужно сливать воду и давать ей нагреться вновь, чтобы проверить точность показателей. Работу может затруднять сниженное давление в системе.

Если устройство работает на сжиженном газе, наблюдаются проблемы с давлением, поступите так:

• Снимите кожух прибора.
• Ослабьте запорный болт, измерьте показатели манометром.
• С винта регулировки снимите пломбу.
• Запустите котел.
• Выставьте максимальные значения, открутите все смесители с горячей водой.
• Настройте необходимое давление.

Некоторые модели оснащаются дополнительным режимом «Зима-Лето». Сила нагрева воды в колонке зависит от температуры входного потока. Зимой регулятор устанавливается в положение «максимум» — нагрев максимальный. Летом входная температура выше, поэтому значение — «минимум». Это позволяет сэкономить ресурсы.

Проблемы с плохим напором воды можно устранить при проверке. Если техника уже была в эксплуатации и вы решили ее перенастроить, а напора нет:

• Проверьте резиновую мембрану. Ее работа зависит от давления в магистрали. Мембрана выгибается, задействует газовый клапан. Когда она изнашивается, деформируется, подача газа не начинается, горелка не загорается. Замените мембрану.
• Сетчатый фильтр. Расположен на входе в водяной редуктор (блок). Он засоряется мелким мусором из водопровода, потому напор может снизиться. Прочистите деталь.

Классический двухвентильный смеситель и колонка

Принцип работы: внутри крана находится шток с резиновой прокладкой. При вращении штока ось придавливает выпускное отверстие и перекрывает подачу воды. Согласно рекомендациям производителей двухвентильный смеситель — это наиболее подходящий вариант обвязки с проточными бойлерами.

Смеситель с кран буксами соответствует всем требованиям обеспечивая нормальные условия работы бойлера. Несмотря на это существует несколько условий необходимых к соблюдению:

• регулировать температуру воды смесителем категорически запрещено;
• изначально на колонке следует выставить температуру комфортную для мытья.

Рекомендуемые смесители для газовых колонок: однорычажный и двухвентильный. Рекомендуется, чтобы водонагреватели были оснащены системой контроля нагрева воды и защитой от перегрева. Для колонок с модуляционным горением можно подключить практически любой тип запорной и регулируемой сантехнической арматуры.

Как действует газовая колонка?

Ознакомимся с принципом действия газовой колонки в форме простого алгоритма:

• когда вода течет через водяной узел, напрягается мембрана и двигает вверх шток, соединенный с газовым клапаном;
• далее клапан открывает подачу газа на основную горелку;
• газ поджигается от электрода или запальника, сгорает и подогревает воду, которая течет по трубам теплообменника;
• нагретый водный поток подается к крану через левый патрубок;
• через дымоход или вытяжку выводятся продукты горения газа — здесь есть принципиальная разница между колонками открытого и закрытого типов, о чем подробно будет указано ниже.

Принцип работы проточного газового прибора для нагрева воды

Кратко охарактеризовать принцип работы газовой колонки можно так: открыли кран горячей воды – разожглась горелка, прекратился расход воды – горелка погасла. Подробнее это происходит так:

Во время открытия крана начинается движение воды. От действия потока происходит срабатывание водяного узла. Механизм воздействует на газовый узел. Клапан открывается, и газ подается на горелку, где происходит розжиг от запальника.

• Прогрев воды осуществляется в теплообменнике. Циркулирующая по змеевику жидкость нагревается, после чего по трубопроводу поступает к смесителю.
• Во время горения воздух внутрь камеры поступает естественным путем через технологические отверстия кожуха и смотровое окно. Отработанные газы уходят через дымоход. Естественная циркуляция воздуха создает тягу. Если ее нет, датчики дают сигнал на отключение горелки.
• Когда водоразборный кран будет закрыт, водяной и газовый узел срабатывают. Подача газа прекратится, после чего последует погасание горелки.

Газовые колонки турбинированного типа работают аналогично. Отличается только способ подачи воздуха внутрь закрытой камеры. За эту функцию отвечает нагнетающий вентилятор. Дымоходом и нагнетающим трубопроводом служит двустенная труба. Ее выводят на улицу. По внутреннему каналу отводятся продукты сгорания, а по наружному проходу с улицы поступает чистый воздух.

Однорычажный смеситель при колонке

Принцип работы: внутри крана расположена кассета, реагирующая на изменение положения регулирующей ручки или рычага. При наклонении влево-вправо открывается подача горячей-холодной воды, положение вверх-вниз регулирует интенсивность подачи жидкости.

Однорычажный или однозахватный смеситель, это своеобразный узел подмеса. Исключительно горячая или холодная вода подается только при крайнем положении ручки.

Использовать однорычажный смеситель при подключении к проточным газовым водонагревателям можно. К примеру, в инструкции к бойлеру Bosh указано, что такой вид кранов допускается использовать во время эксплуатации. Преимущество конструкции: мягкое отключение подачи воды, что предотвращает возникновение гидроударов.

Термостатический смеситель с колонкой

Относительно новое изобретение, позволяющее получать стабильно нагретую до определенной температуры воду. Внутри термостатический смеситель имеет узел подмеса. Кран не будет работать при нормальном давлении холодной воды.

Смеситель с термостатом нарушает основное правило пользования кранами, подключенными к проточным водонагревателям. Осуществляется автоматический подмес холодной воды. Одновременно снижается давление в трубопроводе ГВС, что приводит к постоянному повышению температуры нагрева и создает чрезмерную нагрузку на теплообменник проточного газового бойлера.

Выбор термостатического смесителя не лучший вариант для газовой колонки. Устанавливать кран этого типа можно только при стабильном давлении в трубопроводе и подключении бойлера с модулируемой горелкой.

Однорычажный смеситель при колонке

Принцип работы: внутри крана расположена кассета, реагирующая на изменение положения регулирующей ручки или рычага. При наклонении влево-вправо открывается подача горячей-холодной воды, положение вверх-вниз регулирует интенсивность подачи жидкости.

Однорычажный или однозахватный смеситель, это своеобразный узел подмеса. Исключительно горячая или холодная вода подается только при крайнем положении ручки.

Использовать однорычажный смеситель при подключении к проточным газовым водонагревателям можно. К примеру, в инструкции к бойлеру Bosh указано, что такой вид кранов допускается использовать во время эксплуатации.

Преимущество конструкции: мягкое отключение подачи воды, что предотвращает возникновение гидроударов.

Включение прибора

Первым этапом является установление элементов питания. Для этого откройте отсек для батареек и установите их, соблюдая полярность. Затем нужно открыть вентиль холодной воды и газовый. Откройте на ближайшем из смесителей кран с горячей жидкостью.

В момент, когда жидкость протекает через водяной узел, происходит искровое возгорание и, благодаря этому, зажигается горелка. Если включение происходит впервые или после длительного простоя, в газовой магистрали возможно скопление воздуха, для того, чтобы его удалить, понадобится несколько раз открывать смеситель с удержанием на минуту, а затем закрывать.
