Какие напольные газовые котлы лучше

Неисправности

Какие нарушения в работе системы водоснабжения владелец квартиры может устранить самостоятельно? Вот несколько наиболее типичных ситуаций.

Течь вентилей

Описание: течь по штоку винтовых вентилей.

Типичное место течи показано стрелкой

• Причина: частичная выработка сальника или износ резинового уплотнительного кольца.
• Решение: открыть барашек вентиля до упора. При этом резьба на штоке подожмет снизу сальник, и течь прекратится.

Шум кранов

Описание: при открытии крана горячей или (реже) холодной воды слышен сильный шум и ощущается вибрация смесителя. Как вариант, источником шума может быть кран у ваших соседей.

Шумящий у соседей кран может стать источником массы отрицательных эмоций

Причина: деформировавшаяся и раздавленная прокладка на винтовой кранбуксе в полуоткрытом положении становится причиной непрерывной серии гидроударов. Ее клапан с периодичностью в доли секунды перекрывает седло в корпусе смесителя. На горячей воде давление, как правило, заметно больше, поэтому на ней эффект более выражен.

Решение:

1. Перекройте воду на квартиру;
2. Выверните проблемную кранбуксу;
3. Замените прокладку на новую;
4. Снимите ножницами фаску у новой прокладки. Снятая фаска исключит биение клапана в турбулентной струе воды в дальнейшем.

Замена прокладки на винтовой кранбуксе

На фото керамическая кранбукса

Холодный полотенцесушитель

• Описание: полотенцесушитель в вашей ванной комнате остыл и не нагревается.
• Причина: если схема водоснабжения жилого многоквартирного дома использует непрерывную циркуляцию горячей воды, виноват воздух, оставшийся в перемычке между стояками после сброса воды (например, для ревизии и ремонта запорной арматуры).
• Решение: поднимитесь на верхний этаж и попросите ваших соседей стравить воздух из перемычки между стояками ГВС и полотенцесушителей.

Если это по какой-то причине это сделать невозможно, проблема может быть решена из подвала:

1. Перекройте проходящий через вашу квартиру стояк ГВС, к которому подключены ваши подводки;
2. Поднимитесь в квартиру и откройте до отказа краны горячей воды;
3. После того, как через них из стояка выйдет весь воздух, закройте краны и откройте кран на стояке.

Если на стояке установлен сбросник, его можно перепустить прямо из подвала

Сразу после окончания отопительного сезона перепад между нитками трассы может быть нулевым

Решение с выносным накопительным баком

14 литров или полтора ведра горячей воды в течение одной минуты – показатель неплохой, но далеко не всегда этого достаточно. Размеры подвесных теплогенераторов ограничены, поэтому в них не могут ставиться сосуды большого объема. А ведь именно количеством нагретой воды в запасе определяется долговременная производительность системы ГВС. Да и вес конструкции вместе с водой в результате станет таковым, что его не выдержит ни одна стена.

Многие производители предлагают отопительные агрегаты со встроенным баком в напольном исполнении, но значительно увеличивать их размеры ради размещения внутри большой емкости также не имеет смысла

Когда нужна большая производительность, стоит обратить внимание на выносные сосуды для горячей воды

• А – теплоизоляция из пенополиуретана;
• В – подключение к водопроводу;
• С – выход горячей воды;
• D – греющий змеевик, расположенный в нижней части сосуда;
• Е – сосуд из нержавеющей стали;
• F – технологический проем для обслуживания.

Подобные выносные бойлеры вместительностью до 500 л можно подключать к теплогенераторам, в которых предусмотрена такая возможность. То есть, для подключения отдельно стоящего сосуда агрегат должен иметь выходные патрубки, а внутри – циркуляционный насос, обслуживающий контур ГВС. При этом мощность газового котла нужна соответствующая вместительности сосуда, иначе вода в нем никогда не достигнет нормальной температуры для пользования.

Дело в том, что контроллер, управляющий всей схемой, держит в приоритете систему отопления. Если температура теплоносителя в контурах системы упадет до нижнего предела, блок управления направит всю мощность установки на повышение этой температуры, а потом на контур ГВС. В этой ситуации можно воспользоваться функциями контроллера, запрограммировав приготовление воды требуемой температуры на определенное время суток.

Материалы и инструменты

Материалы:

• Трубы, запорная арматура, обратные клапаны — к ним не предъявляется особых требований: используйте те же материалы, что и для работы с ГВС или системами отопления.
• Расширительный бачок — на систему бытового водоснабжения требуется отдельный, служит для предотвращения резких перепадов давления при открытии/закрытии кранов.

Внимание! Бачок должен быть предназначен для использования с горячей водой, обычно подобные устройства обозначаются специальной маркировкой. Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос

Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос.

Кроме того, в системах ГВС с рециркуляцией, требуется отдельный насос для циркуляции воды в контуре ГВС.

Это избавит от необходимости ждать поступления горячей воды по трубам большой длины от места установки водонагревателя: вода сразу будет горячей.

• Провода и мелкая электрическая обвязка — если планируется подключение термостата водонагревателя к автоматике котла.
• Крепёж — особенно в случае настенной установки, также для закрепления труб и насосов.
• Стандартный сантехнический набор герметиков, уплотнителей, прокладок.

Инструмент:

• газовый ключ;
• гаечные ключи различных диаметров;
• ключ разводной;
• строительный уровень;
• перфоратор, отвёртки, шуруповёрт;
• минимальный набор электрика: нож, кусачки, изолента, тестер фазы.

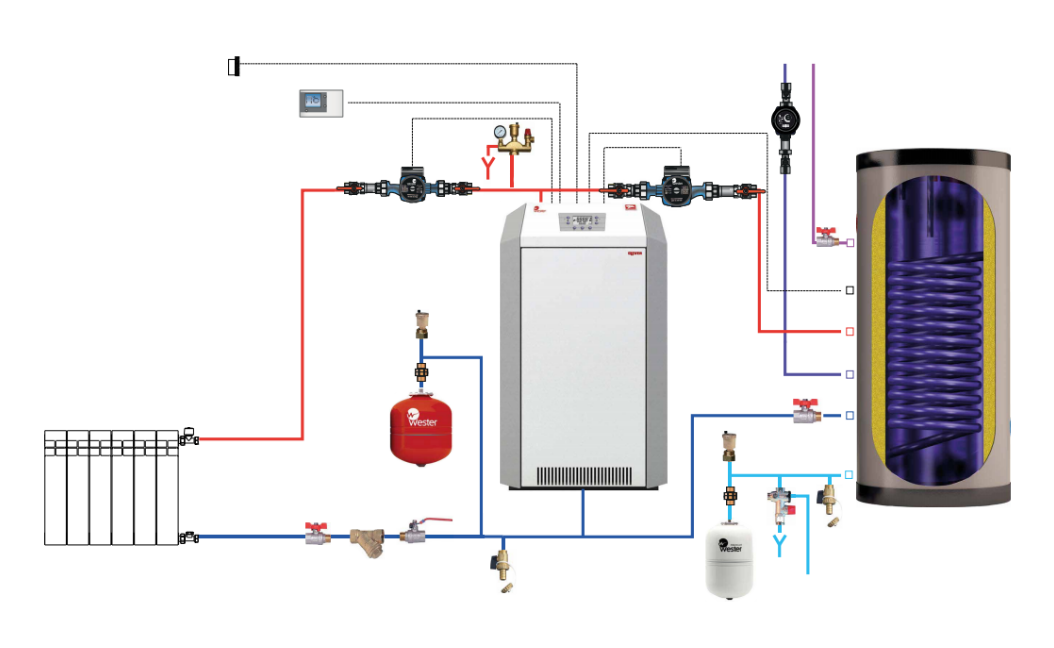

Процесс монтажа: как подключить

В идеале бойлер должен находиться как можно ближе к котлу отопления для минимизации теплопотерь.

Подача холодной воды всегда осуществляется в нижний патрубок бойлера, а забор горячей — из верхнего.

1. Выберите место размещения водонагревателя так, чтобы не мешал и был удобен в обслуживании. Монтируете кронштейны, подставки, закрепляете его на них.
2. Подключаетесь к сети ХВС: делаете отвод, ставите запорный кран и фильтр грубой очистки.
3. Через тройник отводите линию ХВС к потребителям, второй выход подключаете к бойлеру через предохранительный клапан.
4. Подключаете к бойлеру линию ГВС в доме, не забывая про расширительный бачок на ней. Кроме того, ставите краны-байпасы, чтобы можно было отключить его от контура на время обслуживания.
5. Теперь подключаете бойлер к газовому котлу по одной из приведённых схем. Не забудьте отключить котёл и перекрыть систему перед подключением!
6. Подключите электронику, датчики, насосы согласно инструкции.

Запуск и проверка

После монтажа в первую очередь необходимо подключить и заполнить бойлер холодной водой. Убедитесь, что из системы удалены все воздушные пробки, а бойлер заполнен полностью, чтобы не привести к его перегреву.

Когда бойлер заполнен, выставляете желаемую температуру с помощью автоматики. Запускаете котёл, открываете подачу теплоносителя из системы отопления к бойлеру.

Когда система выйдет на рабочий режим, убедитесь, что предохранительный клапан (обычно настроен на 8 бар) не подтекает, т. е. в системе нет избыточного давления. А также следует проверить все соединения, уплотнители и краны на предмет протечек.

Как выбрать теплоаккумулятор

Производители предлагают широкий выбор буферных емкостей, работающих на разных принципах. Какой купить теплоаккумулятор для твердотопливного котла в частном доме? От эффективности оборудования зависит, будет ли тепло в комнатах утром, когда прогорит закладка дров или угля. При выборе необходимо уделить основным техническим характеристикам, влияющим на работу системы отопления.

Объем

Теплоаккумулятор для частного дома должен иметь объем, который позволит аккумулировать тепло от одной закладки котла, используемого для обогрева. Приблизительно рассчитать эту характеристику не сложно: на 1 кВт мощности требуется 30-50 литров теплоносителя. Более точный расчет учитывает калорийность используемого топлива, объем камеры сгорания, КПД теплового оборудования и теплопотери дома. Если объем недостаточный, то система отопления будет работать неэффективно.

Для расчета объема буферной емкости можно воспользоваться калькуляторами на специализированных сайтах, но лучше всего – обратиться за помощью к теплотехнику. Специалист учтет специфику установленного котла, теплопроводность внешних ограждающих конструкций и предложит модель накопителя с оптимальным объемом и функционалом.

Материал бака

Выпускаются модели из нержавейки, конструкционной и низкоуглеродистой стали. Состав металла и его толщина влияют на такие факторы, как устойчивость к коррозии и высокому давлению. Если вода, поступающая из буферной емкости, будет использоваться в системе горячего водоснабжения, то необходима улучшенная защита от коррозии. Ее обеспечат баки из нержавеющей стали или из металла, покрытого эмалью.

Дополнительные функции

Положительные отзывы на теплоаккумуляторы для котла часто связаны с функционалом оборудования. Возможность подключения нескольких контуров позволит использовать накопители для подключения не только к обвязке с радиаторами отопления, но и к системе ГВС, теплому полу. Буферную емкость можно подключать к нескольким источникам тепла, что поможет снизить затраты на коммунальные услуги и избежать аварийных ситуаций.

Поклонникам «зеленой» энергетики необходимо отдать предпочтение моделям, которые имеют возможность подключения к солнечным панелям или тепловым насосам. Для контроля над основными рабочими параметрами оборудование должно комплектоваться термометрами, манометрами. Наличие встроенного ТЭНа – улучшает функционал и защищает от падения температуры при остановке котла. Возможность нарастить мощность электрических нагревателей – удобное решение для владельцев больших домов или производственных предприятий.

Главные особенности, которыми обладает бойлер послойного нагрева

В моделях с двухконтурным послойным обогревом вода попадает уже в нагретом состоянии, это позволяет бойлеру очень быстро довести воду до необходимой температуры.

Можно выделить ряд преимуществ, которыми обладают эти установки:

1. Горячая вода поступает в верхний слой бойлера уже через 5 минут с начала работы. Котлы с косвенным нагревом работают более длительно, так как им нужно потратить время для конвекции от источника тепла.
2. Так как внутри нет теплообменника, о бак собирает большее количество воды, которые можно использовать в быту. Производительность такого бойлера намного выше, чем модели с косвенным типом обогрева.

В большинстве ситуаций люди не осознают, для чего необходим бойлер в котле. Ответ заключается в том, что такая организация способна обеспечить более комфортное использование теплой воды. Кроме того такой аппарат гарантирует постоянное наличие горячей воды в доме, даже при открытии нескольких точек подачи воды. С такой задачей не способен справиться ни один контурный котел. Кроме того напольные модели похожи на холодильник и способны вместить в себя до 100л жидкости, а этого достаточно, чтобы обеспечить теплой водой большую семью. Напольные модели компактный, кроме того это отличная альтернатива большим установкам, если у вас не так много места в доме.

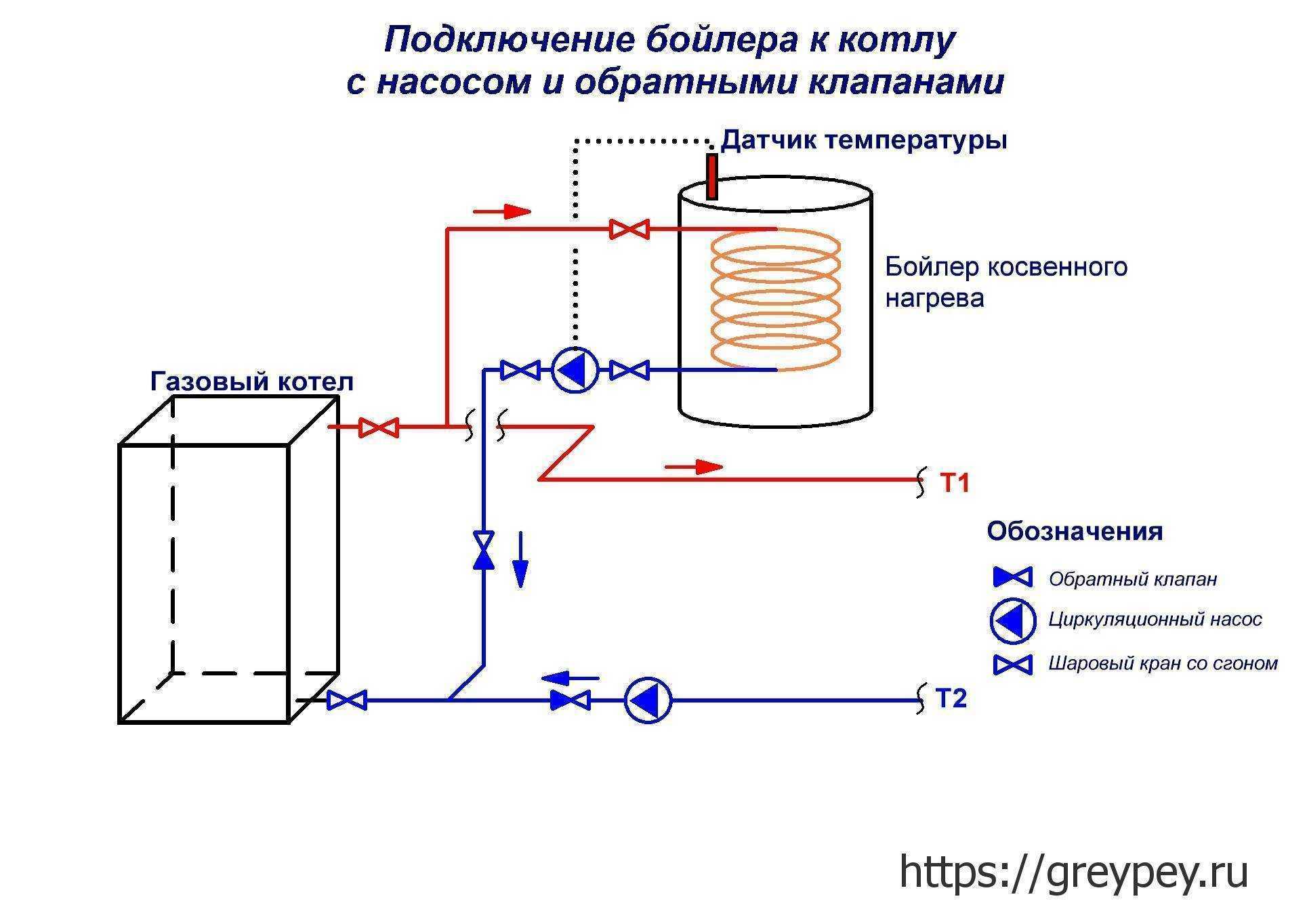

Схемы подключения бойлера к одноконтурному котлу

Существует три способа подключения бойлера к котлу.

Прямое включение водонагревателя в систему отопления

В данном варианте БКН включается в систему отопления, последовательно или параллельно с другими радиаторами. Самая простейшая и неэффективная схема, не рекомендуется к использованию и дана для справки.

Схема прямого включения водонагревающего газового одноконтурного котла к отопительной системе.

Если температура котла установлена ниже 60 °C, эта схема становится ещё менее экономичной, а вода нагревается очень долго.

Увеличение температуры

В схему подключения добавляется трёхходовой клапан — специальное устройство, которое переключает движение теплоносителя при понижении температуры в баке водонагревателя на ГВС и наоборот.

Таким образом, если вода для ГВС остывает, отопление временно отключается. Вся мощность котла перенаправляется на ГВС. Температура на приборе в этой схеме выставляется выше (обычно 80–90 °C). А температура отопления регулируется трёхходовым клапаном.

Использование термостата в водонагревателе и автоматики

Если в БКН установлено термореле (устройство, подающее сигнал при достижении заданной температуры), а на контроллере котла есть контакты для подключения термостата бойлера, то эта схема является самой предпочтительной.

В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.

Термостат для водонагревателя в систетме отопления, с ним можно узнать данные о температуре воды.

Выбираем напольный газовый котел с бойлером — теплоаккумулятором

Принцип работы напольного котла со встроенным бойлером

• Нагрев горячей воды и поддерживание постоянной температуры в бойлере, осуществляется в постоянном режиме.
• Внутри емкости, расположен встроенный в бак змеевик, играющий роль нагревательного элемента. Внутри контура, постоянно циркулирует горячий теплоноситель, поступающий от котла.
• Бойлер имеет утепленные стенки, что уменьшает теплопотери.
• Бойлер подключается к системе рециркуляции. Нагретая жидкость, постоянно циркулирует от бойлера-накопителя к последней точке водоразбора и обратно. При открытии крана ГВС, потребителю сразу же подается горячая вода.

Принцип работы газового котла с интегрированным теплоаккумулятором, отличается, в зависимости от внутренней конструкции. Котлы делятся на турбированные, конденсационные и атмосферные.

Выбор газового котла напольного типа с интегрированным бойлером

• Атмосферные котлы – имеют открытую камеру сгорания. При работе, сжигают воздух из помещения. К установке предъявляются высокие требования.
• Конденсационные котлы – аккумулируют тепло отходящих газов, посредством целенаправленного конденсатообразования. Имеют КПД до 108%.
• Турбированные модели – закрытая камера сгорания, дополняется турбиной, нагнетающей давление воздуха. В устройстве используется принудительный забор воздушных масс и отвод продуктов сгорания.

Расчет необходимой мощности котла

• Необходимая мощность для обогрева помещения.
• Запас производительности для ГВС.
• Объем бойлера.

Правильно подобранный бойлер, обеспечивает пиковые потребности горячего водоснабжения (одновременного потребления из всех кранов, установленных в доме). Возможна установка дополнительной отдельно стоящей емкости, необходимого объема.

Какая марка котла с внутренним бойлером лучше

• Германия – Bosch Condens, Vaillant ecoCOMPACT, Wolf CGS.
• Италия – Baxi SLIM, Ferroli Pegasus, Beretta Fabula, SIME Bitherm, Immergas Hercules.
• Швеция – Electrolux FSB.
• Словакия – Protherm Медведь.

• Адаптация к отечественным условиям эксплуатации – в странах ЕС и РФ, разные параметры давления магистрального газа, качества воды для ГВС и т.п.
• Тип подключаемой системы отопления – конденсационные котлы устанавливаются к низкотемпературному обогреву и оптимально подходят для подключения к теплым полам.
• Наличие сервисного центра рядом с домом – еще один существенный плюс. Официальное представительство компании, продавшей котел, гарантирует, что при поломке теплогенератора, не потребуется ждать несколько месяцев, пока необходимые запчасти, будут доставлены из-за границы.

Напольный котел с внутренним бойлером – плюсы и минусы

• Быстрая подача горячей воды пользователю.
• Сокращение расходов топлива, по сравнению с котельным оборудованием, работающим в режиме проточного нагревателя.
• Возможность переключения в летний режим, когда функционирует исключительно ГВС без контура отопления.
• Простая установка и обслуживание.
• Низкие требования к установке котла с бойлером.

• Высокая стоимость.
• Энергозависимость – чувствительная к перепадам напряжения автоматика, часто выходит из строя. При установке, дополнительно подключают стабилизатор напряжения, заземление и т.п. Чтобы обеспечить непрерывный нагрев при отключении электричества, устанавливают ИБП.
• Сложный монтаж, при необходимости подключить систему рециркуляции. Установка самого котла, проходит ничем не сложнее классического теплогенератора. Проблему представляет проведение рециркулирующего водопровода.

Принцип работы двухконтурного газового котла

На сегодняшний день газовые котлы — очень востребованные устройства, это обусловлено тем, что газ считается самым дешевым теплоносителем. Разберемся с принципом работы газового котла отопления двухконтурного. Первое, что необходимо знать — это то, что функционирование таких приборов осуществляется в двух режимах:

• в режиме обогрева;
• в режиме генерации горячей воды.

Работа агрегата одновременно в двух режимах — не может осуществляться — для этого в двухконтурных котлах имеется трехходовой клапан, который направляет определенное количество теплоносителя в контур горячего водоснабжения.

Функционирование газового котла в режиме обогрева схоже с работой обычного проточного нагревателя. При первичном включении горелка функционирует достаточно продолжительный период времени, повышая температуру в отопительном контуре до нужной отметки. Как только достигается нужная температура, подача газа отключается

Если в доме имеется датчик температуры воздуха, то автоматика будет принимать во внимание его показания

Благодаря теплу, выделяющемуся от действующей горелки, осуществляется нагрев теплоносителя, который движется по системе отопления в принудительном режиме.

Расположение трехходового клапана такое, которое позволяет воде беспрепятственно проходить через основной теплообменник.

Удаление продуктов сгорания осуществляется самостоятельно или посредством специального вентилятора, который находится в самом верху двухконтурного котла. Система горячего водоснабжения при этом находится в бездействии.

https://youtube.com/watch?v=R0XMnpwPZAo

Регулярное обслуживание — залог долговечности горячего водоснабжения

Установленный бойлер требует периодического обслуживания. Выполняя эти несложные действия, вы обеспечите себе много лет надёжного и бесперебойного водоснабжения:

• Не перегревайте водонагреватель. Работа на очень высоких температурах может привести к преждевременному повреждению внутренней поверхности бака.
• Контролируйте давление. Осматривайте предохранительные клапаны раз в месяц, а также убедитесь, что давление в системе водоснабжения не ниже и не выше рекомендуемых в инструкции значений.
• Регулярно заменяйте магниевый анод. Это устройство «притягивает» к себе ионы металлов, растворённые в воде. Если анод разрушен, то агрессивная среда может привести к коррозии стенок бойлера и выходу его из строя. В зависимости от рекомендаций производителя, магниевый анод меняется каждые полгода, или раз в 2–10 лет.

Рециркуляция системы горячего водоснабжения ГВС.

Рециркуляция горячей воды устроена следующим образом:

Горячая вода из накопительного бака, бойлера, идет по внутреннему трубопроводу к кранам наряду с холодной водой. Учитывая то, что трубы горячей воды обязательно имеют теплоизоляцию, через восемь, десять часов, если ею не пользоваться, вода в трубах охлаждается.

При условии же, что кран от бойлера находится на большем расстоянии, например на верхнем этаже, то для того, чтобы полилась горячая вода, ее нужно спускать около пяти минут.

Если нет желания все время спускать воду из крана, то следует выбрать систему с рециркуляцией горячей воды. Подобная система имеет трубопроводы подачи и обратки, но система очень удобная и комфортная.

Как проверить производителя?

Ошибка №9
Зачастую вместо газового котла с европейскими комплектующими можно запросто купить китайский котел.

На сам деле ничего страшного здесь нет, просто продавцы должны быть честны с вами изначально, а не втюхивать чисто европейское качество.

Как на это не попасться и все проверить самостоятельно? Элементарно.

Вбиваете в гугл полное название модели и добавляете два слова – “СЕРТИФИКАТ СООТВЕТСТВИЯ”. Скачиваете его и внимательно изучаете.

Ошибка №10
Если вы вообще не смогли найти подобный сертификат, то лучше сразу обходить данную модель стороной.

Сертификат должен быть у каждого товара, который завозится на территорию стран СНГ. В графе “Изготовитель” как раз таки и указано, где фактически был произведен данный котел. Вот вам для наглядного сравнения два сертификата.

Конкретную марку смотрите в графе – “Продукция”.

Это касается не только сборки, но и комплектующих. Уже мало кто из производителей за счет китайцев экономит только на рабочей силе.

Поэтому не стоит верить продавцам, что котел был только отверточно собран в Китае, а все внутренности у него европейские. Хотя опять же повторимся, в современном мире не всегда китайские комплектующие это плохо.

Здесь в первую очередь идет речь о честности продавца.

Принципы работы

• Жидкостная система. С помощью газового котла нагревается жидкий теплоноситель, который доставляется в комнаты по трубам в радиаторы (батареи), устанавливаемые под окнами. Дом отапливается по внешнему контуру. Теплоноситель долго нагревается и остывает, поэтому для протопки дома потребуется значительное время.
• Воздушная система. С помощью теплогенератора в котельной нагревается воздух, который посредством воздуховодов подаётся прямо в обогреваемые помещения (как правило, через отверстия в полу).

Радиаторов и труб в комнатах нет. Пройдя через комнаты, воздух отводится через специальные вентиляционные решётки.

Основная часть нагретого воздуха циркулирует внутри здания, но часть обновляется. В подобную систему можно встроить очистку, увлажнение и кондиционирование воздушных масс. При работе на газе она полностью автоматизируема.

Устройство

Конструкция напольных газовых котлов отличается только увеличенной прочностью узлов и деталей. Принципиальных отличий не имеется.

Основными элементами являются:

• Первичный теплообменник. Это основной узел, в котором выполняется базовая функция котла — производится нагрев теплоносителя.
• Газовая горелка. Она расположена прямо под первичным теплообменником и выполняет не менее важную функцию — является источником тепловой энергии для нагрева теплоносителя.
• Вторичный теплообменник. Обеспечивает нагрев горячей воды для бытовых нужд. Существуют разные типы подобных узлов, рассчитанные на разную производительность и режим работы.
• Циркуляционный насос. Присутствует только в энергозависимых установках. Обеспечивает перемещение теплоносителя по системе с заданной скоростью.
• Вентилятор турбонаддува. Имеется только в котлах закрытого типа. Создает избыточное давление, вытесняющее дым и продукты горения наружу.
• Газовая аппаратура. Выполняет функции подачи и своевременного отключения газа в случае возникновения аварийных ситуаций.
• Плата управления. Присутствует только на энергозависимых установках. Выполняет функции контроля за работой всех узлов котла, обеспечивает стабильность режима нагрева теплоносителя, работы всех остальных элементов. В комплекте с ней работает система самодиагностики — сеть датчиков, установленных на всех важных деталях агрегата и оповещающих владельца о появлении каких-либо проблем.

Процесс функционирования заключается в поступлении теплоносителя из обратной линии отопительного контура в теплообменник, нагреве его с помощью газовой горелки и подаче в систему с заданными параметрами.

На выходе из первичного теплообменника теплоноситель проходит через вторичный узел, где передает часть тепловой энергии потоку воды, нагревая ее до рабочей температуры.

Затем теплоноситель поступает в трехходовой кран, частично смешивается с более холодной обратной водой и получает нужную температуру, с которой поступает в отопительный контур.

Дымовые газы выводятся либо естественным способом, с помощью тяги печного типа, либо под действием избыточного давления, созданного турбовентилятором. Его дополнительной функцией является обеспечение притока свежего воздуха, поддерживающего горение газа.

ВАЖНО!

Описан самый распространенный цикл работы напольного газового котла. Существуют и другие варианты конструкции, имеющие некоторые отличия.

BAXI NUVOLA3 Comfort 240 i 24.4 кВт

Двухконтурный котел BAXI NUVOLA3 Comfort 240 i предназначен для обслуживания домов площадью до 183 м² с умеренным расходом горячей воды. Он оснащен встроенным бойлером косвенного нагрева на 60 литров. Особенностью данного котла является способность работать в режиме «теплый пол» (благодаря наличию двух диапазонов регулировки температуры в отопительной системе). Также интересно отметить наличие программатора (дает возможность планировать режим работы отопления по часам и дням недели). В комплекте идет съемная цифровая панель. Ее можно поставить непосредственно на котел или установить отдельно (во втором случае она будет служить комнатным термостатом).

Данный котел отлично приспособлен к отечественным реалиям по воде и газу. Он «дружит» с жесткой водой (ведь бойлер сделан из качественной нержавейки, а внутри него находится магниевый анод). Аппарат может устойчиво работать даже в том случае, если давление в газовой магистрали упадет с нормальных 13 мбар до 5 мбар (и при этом выдает до 50% номинальной тепловой мощности). Многочисленные защитные системы гарантируют безопасную работу оборудования в любых нештатных ситуациях: от скачков напряжения до отсутствия тяги.

Котел BAXI NUVOLA3 Comfort 240 i имеет открытую камеру сгорания. То есть, он забирает воздух непосредственно из помещения. Следовательно, его нужно подключать к вытяжному дымоходу (диаметром 140 мм), обеспечив хорошую вентиляцию помещения для стабильного притока воздуха. Если вы ищете хороший котел, дымоход от которого можно вывести через стенку на улицу, то следует купить BAXI NUVOLA3 Comfort 240 Fi — чуть более дорогой аппарат с такими же характеристиками, но с закрытой (турбированной) камерой сгорания вместо открытой.
