Как выбрать котел?
Котел выбирается по мощности. Если вы считали полы в программе, то получили значения мощности для каждой комнаты. Сложите их, и получите мощность вашего будущего котла.
Обычно минимальная мощность современных котлов 24 киловатта. Этого достаточно для отопления дома площадью до 120 м2 (при стандартной высоте потолков до 3 метров). В большинстве котлов есть встроенный насос, поэтому приобретать его отдельно не нужно. На входе и выходе котла рекомендуется устанавливать пластиковые запорные клапаны.
Если вдруг вам придется снимать котел на обслуживание или ремонт, то вам не придется сливать всю воду из системы — вы просто закроете клапаны.
Процесс установки водяного теплого пола
Первым этапом в решении задачи, как сделать теплые полы от водяного отопления, является составление проекта. Необходимо нарисовать план помещения с указанием размеров отдельных комнат и расположения стояков. Около стояка, к которому будет выполняться подключение, следует поместить коллекторный узел. С одной стороны к этому устройству подключается центральное отопление, а с другой – трубы системы «теплый пол». В коллекторном узле имеется датчик температуры, который позволяет контролировать нагревание теплоносителя. Также в устройстве может быть вентиль или клапан, с помощью которого устанавливается определенная температура для каждого контура.
Система водяного теплого пола требует обязательного смешивания горячей воды подающей трубы с холодной из обратного трубопровода. Это происходит в коллекторном узле, который дополнительно называют смесительным узлом. Объясняется это тем, что иногда на подаче может быть достаточно высокая температура, при которой находиться на полу не совсем комфортно. Прибор в смесительном узле, контролирующий температуру теплоносителя, дает сигнал о необходимости добавления холодной воды.
Для безупречной и эффективной работы системы водяного теплого пола необходим монтаж циркуляционного насоса. Он предназначен для обеспечения определенной скорости воды по контуру теплого пола.
Следующим шагом будет выбор типа труб для водяной системы теплого пола. Для этой цели используются трубы из металлопластика или сшитого полиэтилена. Однако последнее время отмечается популярность гофрированных нержавеющих труб. Этот материал характеризуется гибкостью, надежностью и сравнительно низкой стоимостью, ниже, чем цена металлопластиковых изделий. Кроме того трубы имеют долгий эксплуатационный срок и пока не имеют подделок. Единственным недостатком гофрированной трубы можно назвать высокое сопротивление потоку теплоносителя из-за ребристой поверхности.
Также важно определиться со способом укладки труб водяного контура. Популярными считаются два метода: «улитка» и «змейка»
Проще укладывать трубы змейкой, но улитка равномернее прогревает поверхность пола, отсутствует чередование теплой и холодной зоны.
Диаметр труб для водяного теплого пола и их длина имеют не меньшее значение. В большинстве случаев используется труба сечением 16 мм, что касается протяженности контура, то здесь за основу берется норматив 4-5 метров для обогрева одного квадрата площади.
VPS Полы с подогревом — Теплоотделитель | ProWarm
VPS Теплые полы являются частью VPS Trading Ltd . VPS Trading включает в себя ряд сайтов электронной коммерции, которые охватывают полный спектр решений для водопровода и отопления как для бытовых, так и для торговых клиентов. К ним относятся: промышленное отопление VPS, сантехника VPS и водонагреватели VPS.
Компания VPS Trading, расположенная недалеко от Глазго в Великобритании, имеет многолетний опыт проектирования высококачественных систем теплого пола для модернизации и новых построек.У нас сложились прочные отношения с нашими поставщиками, и мы храним и поставляем только самые высококачественные бренды и материалы, чтобы гарантировать удовлетворение конечного пользователя. Мы прилагаем особые усилия, чтобы помочь клиентам везде, где это возможно, поэтому независимо от того, являетесь ли вы опытным установщиком или пытаетесь создать свой первый проект DIY, мы обязательно предоставим вам максимальную поддержку во время и после процесса заказа — поэтому, пожалуйста, не стесняйтесь получать на связи, если есть вопросы.
Выбор материалов
В «пироге» теплых водяных полов предусмотрена бетонная стяжка, ведь предполагается, что они будут использоваться десятилетиями без обслуживаний и ремонтов. Поэтому комплектующие необходимо выбирать ответственно, исключив неликвидный дешевый вид материалов.
Стоит отдать предпочтение трубам, крепежам и утеплителю с максимальным эксплуатационным сроком. Они будут стоить несколько дороже, но в процессе пользования полами не приведут к авариям и необходимости вскрывать бетонный «пирог».
No1. Подбор оптимального варианта труб
В настоящее время для теплых водяных полов используют трубы типа PE-X и PERT. Оба изготовлены из одного материала — сшитого полиэтилена. Однако, преимущество специалисты отдают первому варианту, поскольку он имеет 85 % плотности сшивки, что позволяет им иметь эффект памяти. Это означает, что трубы всегда возвращаются в исходное положение после теплового растяжения под действием горячего носителя.
Трубы PERT применяются в случаях, когда в стяжку устраивают цельные отрезки, а фитинги устанавливаются только с целью крепления к коллектору.
Труба taen pe-RT
На рынке присутствуют трубы из композитного материала с алюминиевой фольгой. Они не рекомендованы специалистами, поскольку велик риск отслоения металлизированного слоя под воздействием нагретого теплоносителя. Если хочется максимально усилить изоляцию и надежность системы, рекомендуется приобрести материалы с усилением из поливинилэтилена, который расположен внутри труб.
Для водяных теплых полов применяют размеры:
- диаметр — 16, 17, 20 мм;
- толщина стенок — 2 мм.
Специализированные компании работают с одними и теми же производителями, качество продукции которых проверено временем. Это Valtec, Rehau, Tece, KAN, Uponor.
No2 — выбор утеплителя
Утеплитель укладывается для того, чтобы отделить бетонную стяжку от основания. Это поможет отдаче тепла вверх, а не в землю, что считается потерей. Монтаж этого слоя — обязательное условие. Иначе, вся система водяного теплого пола теряет свой смысл. Полы просто не будут хранить тепло, система будет бесконечно подогревать носитель, пытаясь достичь установленной температуры и расходы за газ резко возрастут.
Оптимальными считаются два вида подложки:
экструдированный пенополистирол (плитный). Плиты удобны в монтаже, возможная толщина от 20 до 100 мм. Выбор конкретной толщины зависит от необходимой степени утепления. При монтаже плит, они соединяются с помощью пазов и образуют ровную поверхность без зазоров;
Экструдированный пенополистирол
пенополистирол в виде профильных матов с выполненными монтажными выступами. В матах выполнены специальные пазы, которые существенно облегчают укладку труб по выбранной схеме. Но такой утеплитель отличается высокой стоимостью и толщина листов и матов меньше, чем у плит (от 1 д0 3 мм).
Маты из пенополистирола
Чтобы определить необходимую толщину утеплителя, нужно выяснить условия укладки в конкретном доме:
- для укладки непосредственно на грунтовое основание выбирают материал толщиной 10 см;
- укладка пенополистирола над подвальным помещением или цоколем потребует меньшей толщины материала — 5 см;
- если под основанием теплых полов располагается отапливаемое помещение — 3 см.
Крепление утеплителя к основанию выполняют с помощью тарельчатых дюбелей, трубы фиксируют гарпун-скобами.
Важно соблюдать расстояние между соседними скобами (от 30 до 50 см), в местах, где труба поворачивает — 10 см
No3 — покупка комплектующих для коллектора
Коллектор — узел, осуществляющий распределение носителя и контроль за функционированием всей системы. Он помогает направлять носитель от входа в систему по контурам, настраивать температурный режим, отслеживать расход и возможные утечки теплоносителя.
Купить сборный коллекторный узел нельзя. Каждый конкретный узел собирается в зависимости от особенностей системы, универсальных вариантов не существует. Поэтому придется рассчитать и приобрести отдельные комплектующие, а затем собрать всю систему.
Выбор места для установки зависит от предпочтений хозяев дома. Узел можно смонтировать в котельной, ином подсобном помещении, коридоре. Даже в жилой комнате. Однако, необходимо проследить, чтобы длина всех контуров, приходящих в коллекторный узел была примерно одинаковой
Виды систем для обогрева пола
Есть две принципиально разные системы, рассмотрим их сильные и слабые стороны. Выбор схемы повлияет на комфортность пребывания в жилых помещениях, имейте это в виду во время принятия решения, учитывайте не только технические параметры различных схем, но и особенности помещений и существующих отопительных систем.
Водяной теплый пол
Позволяет получать равномерный подогрев пола, совместим с некоторыми существующими системами отопления домов старой застройки. К недостаткам относится сложность оборудования и монтажных работ и высокая сметная стоимость. Кроме того, водяная система уменьшает высоту помещения минимум на 10 см за счет бетонной стяжки. Для создания монтажной схемы помещение разбивается на отдельные участки с учетом размеров и конфигурации пола, каждый контур должен иметь примерно одинаковую длину труб, в противном случае нагрев будет неравномерным по площади. В зависимости от технологии строительства водяной пол может иметь несколько схем монтажа.
- По бетонному основанию. Состоит из слоя теплоизоляции по бетонному основанию, металлической сетки для укладки труб, трубопроводов, верхней стяжки и финишного полового покрытия.
Укладка пенополистирола
Разводка труб
Укладка сетки
Крепление трубы к сетке
- Полистирольная. Более современный метод укладки водяного теплого пола, цементно-песчаной стяжки делать нет надобности. На теплоизоляционный слой укладываются специальные полистирольные плиты с местами для фиксации пластиковых трубопроводов. Готовая разводка накрывается гипсоволоконными плитами, на которые укладывается финишное половое покрытие.
Маты IPS, укладка
Маты для теплого водяного пола
Общий недостаток водяного подогрева пола – аварийные ситуации имеют очень серьезные последствия. Наиболее сложные элементы водяного теплого пола смесительный узел и коллектор.
Описание видов смесительных узлов
Смесительный узел обеспечивает постоянную и сбалансированную циркуляцию нагретой воды по уложенным контурам, изменяет скорость движения, самостоятельно поддерживает заданную температуру нагрева пола и теплоносителя. В зависимости от конструкционных особенностей может иметь несколько видов:
- с последовательным соединением водяного насоса и двухходовым термоклапаном;
- с последовательным соединением водяного насоса и трехходовым термоклапаном;
- с последовательным соединением водяного насоса, трехходовой термоклапан функционирует со сходящимися в одном узле потоками;
- с параллельным присоединением водяного насоса, термоклапан двухходовой;
- водяной насос подсоединен параллельно, термоклапан трехходовой.
Смесительный узел для теплого пола
Каждая схема имеет свои особенности, подбор осуществляется с учетом технических параметров и количества контуров подогрева.
Разводка труб для радиаторов и теплого водяного пола
Распределительные коллекторы
Предназначены для подключения в одном месте всех отопительных устройств системы подогрева пола. В зависимости от номенклатуры и количества дополнительного специального оборудования могут быть простыми и усовершенствованными. Простые не имеют никакой арматуры и служат только для соединения фитингов. Усовершенствованные имеют датчики контроля, устройства исполнения, измерительные приборы и т. д.
Электрический и инфракрасный теплый пол
В электрических системах проводка делается кабелями, нагревающими половые покрытия. Этот вариант считается устаревшим, компании-производители предлагают более современное решение теплых полов с использованием электроэнергии – инфракрасные. Для подогрева применяются специальные пленки с карбоновыми нагревательными элементами.
Инфракрасный теплый пол
Преимущества теплых полов с подогревом электроэнергией – простота монтажа и отсутствие мокрых этапов.
Монтаж инфракрасного теплого пола
Еще одно достоинство – терморегулятор можно установить в любом незаметном месте, габариты устройства всего несколько сантиметров.
Установка терморегулятора
Крепление подключенного терморегулятора
Для подогрева помещений требуется, чтобы нагреватели имели максимальную мощность в пределах 100 Вт на квадратный метр, а среднее значение потребляемой мощности 20–40 Вт. Такие эксплуатационные характеристики существенно упрощают процесс монтажа, незначительное увеличение потребления электрической энергии часто не требует предварительных согласований с владельцами компаний. Именно для этого варианта дадим пошаговую инструкцию установки.
Оборудование для водяного теплого пола

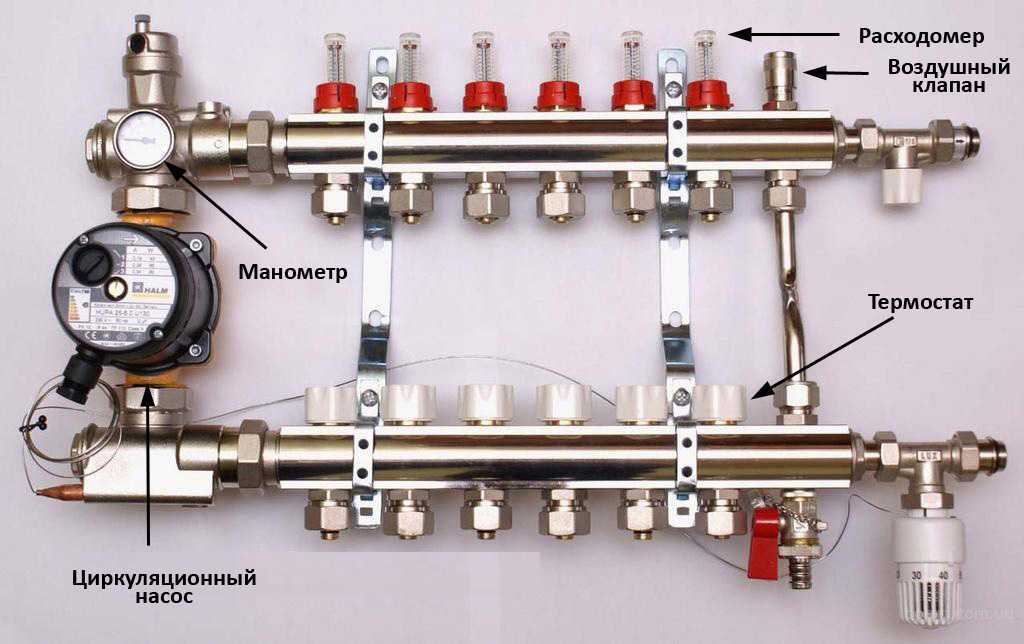

Коллектор теплого пола
Обязательное оборудование для водяного теплого пола. Является «сердцем» системы и отвечает за распределение теплоносителя по контурам теплого пола. Обычно используются коллекторы с расходомерами и гнездами под сервопривод. В случае наличия балансировки используются так же коллекторы с преднастройками.
Сервоприводы
Это оборудование для водяного теплого пола служит как регулятор подачи теплоносителя в контуры теплого пола. Сервопривод связывается с комнатным термостатом которые дает сигнал на открытие и закрытие подачи теплоносители. Тем самым регулируется температура помещения в доме.
Смесительный узел
Это оборудование для водяного теплого пола служит для подмешивания горячего теплоносителя с остывшим, чтобы довести температуру теплого пола до нужной. Многие котлы рассчитаны на высокую температуру работу, а теплый пол низкотемпературная система. При отсутствии смесительного модуля возможен «перегрев» теплых полов.
Можно так же было включить в эту статью котлы, насосы, арматуру и другое. Но это все больше относится к котельному оборудованию. Поэтому про это Вы можете почитать отдельно на нашем сайте.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Подготовка к укладке
Итак, вы уже провели расчет длины трубы для теплого пола, выбрали способ укладки и напольное покрытие. Теперь вам необходимо приобрести:
- Котел для отопления.
- Насос (в некоторых котлах он встроен в систему).
- Коллектор для теплых полов (механический или электрический).
- Трубы для укладки (они должны выдерживать температуру до 95 градусов и давление до 10 Бар).
- Трубы для разводки.
- Клапаны для котла.
- Необходимое количество фитингов для соединения.
Также вам понадобится песчано-цементная смесь для создания стяжки.
Перед началом работ вам необходимо будет подготовить поверхность. Если у вашего пола большие перепады (более 1 сантиметра на 4 метра), то его необходимо выровнять. Заделайте шпатлевкой все щели, трещины, неровности. Затем уложите на пол гидроизоляцию (обычную целлофановую пленку толщиной 200 мкм), заводя ее на стены. Затем наклейте по периметру комнаты демпферную ленту толщиной в 10-15 мм — за счет ее стяжка будет играть, расширяясь и сужаясь при изменении температуры.
Если сэкономить на ленте, то стяжка гарантированно лопнет. Сверху на пленку укладывается утеплитель — он используется для того, чтобы тепло не уходило в землю.
- Если теплый пол делается по грунту или под ним находится неотапливаемый подвал, то необходимо использовать пенополистрирол толщиной 60-100 мм. либо 10-сантиметровый слой керамзита.
- Если снизу отапливаемое помещение, то достаточно 30-50 мм. слоя утеплителя.
- Если теплый пол используется как дополнение к имеющейся радиаторной системе, то можно обойтись фольгированным утеплителем из полиэтилена.
Сверху на утеплитель укладывается отражающая подкладка (из фольги), на нее армирующая сетка, и только потом трубы. Затем вся эта конструкция заливается стяжкой толщиной в 30-50 мм.
Как подключить к индивидуальному отоплению
Схемы подключения к индивидуальному отоплению бывают четырех типов: однотрубные, двухтрубные, гравитационные, комбинированные.
Однотрубная
Другое её название — «Ленинградка». Она одна из самых простых и не требует больших финансовых вложений.
Для реализации этой схемы нужна одна магистраль для горячей воды, а контур повышает её общую протяжённость. Весь процесс производится благодаря циркуляционному насосу.
Он устанавливается в центре магистрали. Контур водяного напольного обогрева монтируется после насоса, а обратки — перед ним.
На открытые участки трубы фиксируются регуляторы для управления и смеситель для напольного обогрева.
Внимание! Длина контура, используемая в данной схеме, не должна быть выше 20–30 м
Двухтрубная
Она считается самой эффективной для полноценного функционирования полов с подогревом.
В отличие от предыдущей, эта схема подразумевает присутствие отдельных труб, присоединённых к котлу — для подачи горячей воды и обратки.
Благодаря использованию шаровых кранов и смесителя на открытом участке становится возможным ввод в действие системы напольного обогрева.
Контур, применяемый в данной схеме, не должен быть больше 50 м.
Фото 2. Двухтрубная схема подключения теплого пола с применением шаровых кранов, циркуляционных насосов.
Гравитационная
Через трубопроводную магистраль естественным путём циркулирует вода. Соединение контура к данной схеме напольного обогрева производится в соответствии с магистральным наклоном. Подключение делается в начале помещения, а обратка — в конце.
Параметр трубы магистрали должен начинаться от 3,2 см.
Трубопровод может проходить в виде змейки либо спирали.
Комбинированная: водяной пол и батареи
Отличают такую систему два свойства: циркуляционная и герметичная.
Оба составляющих схемы фиксируются к общему стояку. Теплоноситель идёт в напольный контур через смесительный узел. Там, для поддержания комфортной температуры пола, к нему из обратной линии может добавляться холодная вода.
После этого происходит разделение теплоносителя по отдельным веткам с помощью гребёнок коллектора. Тёплые полы снабжаются собственным циркуляционным насосом.
Фото 3. Комбинированная схема подключения пола с обогревом: с котлом, батареями, коллекторной системой, смесительным узлом.
Нюансы комбинированной схемы:
- обязательная организация наличия в системе напольного обогрева и у радиаторов независимых температурных режимов;
- необходимость использования большого количества дополнительных составляющих процесса;
- управление комбинированной системой подразумевает наличие смесительных узлов с термостатическими клапанами, погодозависимого регулирования внешним контроллером, комнатных датчиков и т. д.
Установка ТП
Для обеспечения самой большой эффективности в применении полы с подогревом, устанавливаемые собственными руками, должны в себя включать:
- гидроизоляционный слой;
- теплоизолятор;
- отражатель – лучше сочетать его с слоем материала для утепления;
- разводку водяных труб – наиболее оптимально применять бесшовные варианты, они сводят опасность возникновения протечек до минимума;
- слой анкерной сетки – к нему закрепляются трубы;
- стяжку из цемента;
- а по окончании ложится слой кафельной плитки.
Внешний водяной термостат
Чтобы изготовить собственноручно ТП в бассейне, необходимо с самого начала составить правильный проект. Это поможет избежать большинства ошибок и недочетов во время его изготовления.
Система отопления частного дома радиаторами
Радиаторное отопление по сравнению с теплыми полами хотя и менее эффективно, однако используется намного чаще благодаря простоте монтажа, меньшим финансовым расходам на его устройство.
Для его организации к котлу подключают трубопровод, который ведут в отапливаемые помещения и затем подсоединяют к нему радиаторные теплообменники.
Трубы для подачи теплоносителя к радиаторам прокладывают под стяжкой или по поверхности вдоль стен.
Температура радиаторов, как и теплоносителя в системе, обычно не превышает 80 С и может регулироваться как на отдельных теплообменных приборах при помощи терморегуляторов, так и в общем на котле.
Рис. 9 Самотечная отопительная система двухэтажного дома – схема
Самотечная
При организации отопления с естественной циркуляцией двухэтажного дома в самом верхнем помещении, которым обычно является чердак, устанавливают расширительный бак большого объема. От котла, расположенного в подвале, к нему подводят трубу, по которой нагретый теплоноситель поступает в емкость. Из расширительного бака по наклонному трубопроводу горячая вода направляется в радиаторы обычно по диагональной схеме подключения, и затем возвращается в котел для подогрева.
К недостаткам самотечной системы отопления в частном доме относят не слишком высокий напор — для создания давления в один бар бак должен находиться на расстоянии около 10 м от котла. Ситуацию исправляют, подключив в контур специальный повысительный или циркуляционный насос.
Так как скорость течения жидкости в самотечных системах невелика и редко превышает 0,2 м/с, для доставки теплоносителя в необходимых объемах используют трубопровод больших диаметров в 32 или 40 мм.
Хотя самотечная система может функционировать при отсутствии электричества, если котел энергонезависимым, ее практически не используют в современных домах коттеджного типа из-за низкой эстетичности и неудобства пользования помещениями виду прокладки труб большого диаметра под потолками и вдоль стен.
К тому же гравитационная система без циркуляционного электронасоса не позволяет подключать к ней контуры теплых полов.
Рис. 10 Принудительная система отопления система отопления двухэтажного частного дома коллекторной
Принудительная
Данный вид отопления используют в подавляющем большинстве индивидуальных домов, где подача теплоносителя к радиаторным теплообменникам происходит за счет проталкивания его по трубам насосом.
При монтаже отопления двухэтажного дома с принудительной циркуляцией используют закрытый расширительный бак, устанавливаемый рядом с насосом и котлом на нижнем этаже дома или в подвале. Для обеспечения циркуляции отопительной жидкости по контуру используют циркуляционный электронасос и дополнительные агрегаты, если применяют прогрев помещений теплыми полами.
Трубопровод принудительный системы прокладывают под полом или над его поверхностью, поэтому он имеет намного более высокую декоративность, чем гравитационный аналог. Также в принудительной системе в сравнении с самотечной иногда проще регулировать температуру отдельных теплообменных приборов.
Рис. 11 Биметаллический и панельный радиатор — конструктивное устройство
Радиаторы
В качестве радиаторов современных отопительных систем чаще других используют биметаллические разновидности, имеющие ряд неоспоримых преимуществ в сравнении с ранее популярными алюминиевыми. Они собираются из секций любой длины и имеют четыре резьбовых патрубка для подсоединения к трубопроводной магистрали по любой из выбранных схем подключения. Обычно к одному верхнему патрубку подключают трубу подачи с терморегулятором, ко второму нижнему обратки, вверху устанавливают кран Маевского, а внизу на четвертый отвод — заглушку.
