Регулировка теплого пола с расходомерами, принцип балансировки коллектора

Сравнение латунного и нержавеющего коллектора

Если выбор в пользу пластиковых коллекторных блоков отметается почти сразу по ряду обстоятельств, описанных выше, то выбор между латунными и нержавеющими коллекторами может сопровождаться определёнными сложностями. Чтобы выбрать оптимальный вариант, рекомендуется рассмотреть и сравнить все главные характеристики обоих КБ.

К таким относятся — дороговизна материала, из которого он изготовлен, каким образом изготовлен агрегат, присутствует ли сварной шов (от этого параметра зависит качество изделия), габариты и толщина стенок, способность противостоять внешним воздействиям — загрязнениям и грязи, технические характеристики, стойкость к карозиям и нарушениям целостности. Даже в пределах одного вида ценовая политика может разниться из-за ценовой политики изготовителей.

Если брать во внимание денежную сторону вопроса, то цены на нержавейку значительно ниже латунного аналога. Коллекторные блоки из нержавеющей стали в целом оцениваются на 30-35% дешевле из-за материала, из которого они изготовлены

Словом, латунные коллекторные блоки ценятся куда выше. Это становится понятно и при рассмотрении таблицы стоимости металлов, где латунь стоит 145 руб/кг, а нержавейка — 55 руб/кг. Как вывод — нержавеющая сталь как материал стоит в три раза дешевле нежели латунь.

При рассмотрении технологии изготовления обоих изделий выясняется, что в латунном блоке отсутствует сварной шов — блок представляет собой цельнолитой агрегат в отличие от системы их нержавеющей стали. Там сварной шов присутствует и хорошо заполирован.

Следующий критерий — толщина стенок труб. В этой категории преимущество у латунных коллекторных блоков — их толщина немного больше, так что, при эксплуатации труб из нержавейки стоит быть предельно осторожным. Необходимо иметь ввиду, что работа с блоками из нержавеющей стали и использование подмоточных материалов требует аккуратности.

Как говорилось ранее, все технические характеристики блоков схожи, так что, принципиальной разницы между латунными и нержавеющими изделиями нет. К тому же, при использовании водной системы тёплого пола при автономном отоплении (наиболее частый случай, так как водная система полк запрещена в квартирах), давление в трубах 3 Бар, а температура не превышает 55 градусов Цельсия. Как известно, у латуни рабочее давление — 10 Бар, у нержавеющей стали — немного меньше, 8 Бар. Цифри могут незначительно варьироваться в зависимости от изготовителя.

Ещё одно важное преимущество коллекторных блоков из латуни заключается в её относительной стойкости к агрессивным химическим веществам. Изделия из нержавейки, напротив, чувствительны к агрессивным средам — например, при повышенном содержании солей в воде защитный слой на трубах уничтожается

К тому же, если в трубах присутствуют мелкие абразивные частицы (к примеру, песок), и они контактируют со стенками коллекторного бака, спустя время, в этом месте образуется свищ. Однако считается, что в теплоносителях впринципе не должно быть лишних деталей и подобных частиц. Так что, разница едва заметна и несущественна.

Это же касается и коррозий, так как данные повреждения возникают из-за взаимодействия частиц с разными потенциалами (латунь и железо) — что впринципе маловероятно. Ещё одна причина коррозий — блуждающие токи. Они возникают из-за контакта провода заземления с металлической частью коллекторного блока. Коллектор из нержавеющей стали из-за незначительных недостатков уступает латунному в цене.

Выбор модели

В большинстве случаев выбор модели коллектора зависит от размеров отапливаемого помещения и требований, предъявляемых к системе отопления. Где и каким образом будет сооружен теплый пол, уровень безопасности становятся решающими факторами при выборе оборудования. Смесительный узел является наиболее уязвимым элементом устройства

Ввиду того, что в этом части конструкции одновременно циркулируют и холодная и горячая вода, важно добиться сохранность этого блока от механических повреждений

Многие из нас задаются вопросом, как собрать коллектор для теплого пола, если устройство имеет такое сложное строение и конструкцию. Ответ прост. Сложность только видимая. При детальном изучении всех деталей и элементов конструкции, осознания целей и задачей каждого устройства, можно самостоятельно собрать и подключить коллектор к своей системе отопления. Выбранные материалы, качество сборки являются гарантией того, что ваш теплый пол будет нормально работать.

Для того, что бы действовать правильно, остановимся на деталях, которые следует учитывать при покупке коллектора. Самый лучший вариант – это модель, корпус которой изготовлен из латуни или из нержавеющей стали. В обоих вариантах выбор будет правильным, единственное условие, разная цена таких устройств.

По функциональности в продаже имеются, как простые, так и сложные типы смесительных узлов. В простых коллекторах имеется минимальный набор устройств, обеспечивающих работу теплого пола в узких параметрах. Для сложных конструкций характерным является оснащение дополнительными приборами и датчиками.

Ценовой вопрос в данном случае не должен быть препятствием для вас при выборе оборудования. Коллектор, снабженный автоматическим терморегулятором, станет для вас настоящим помощником, который будет выполнять за вас всю черновую работу. Благодаря автоматике система сама будет контролировать условия работы, по мере необходимости регулируя интенсивность потока, наконец, спускать воду из трубопровода.

В комплекте стандартной модели коллекторов имеются термометры, благодаря которым или вы, или автоматика могут минимизировать тепловые потери.

При наличии нескольких больших по площади помещений, отапливаемых теплыми полами, рекомендуется устанавливать не один, а два коллектора.

Установка и подключение

Для правильного осуществления монтажа коллекторов для теплого пола своими руками очень важно иметь хотя бы теоретические знания об устройстве отопительной системы дома. Как уже говорилось выше, вся конструкция системы представляет собой две линии труб, соединённых между собой

Одна линия предназначена для регулировки напора теплой жидкости, а другая предназначена для вывода уже остывшей воды из системы.

После выбора и приобретения коллектора, необходимо установить его в приготовленный заранее шкаф. Финальным и наиболее ответственным этапом работы станет подключение коллектора к общей отопительной системе. Для этого на каждую трубу в схеме теплого пола устанавливаются запорные вентили, которые позволяют в случае необходимости отключать обогрев помещения от общедомовой системы

Важно знать, что абсолютно все коллекторы теплого пола должны быть оснащены отсекающими и регулировочными клапанами, которые позволят полностью отключить водяной контур или вручную изменить объем потока теплоносителя

Особенности конструкции

Коллектор распределяет теплоноситель на каждый контур теплого пола

Из-за характерного вида монтажники отопительных систем называют коллектор «гребенкой». Это сложный узел. Он умеет перенаправлять входящие потоки теплоносителя в разные контуры обогрева полов. Продвинутые приборы обезвоздушивают теплоноситель, регулируют его температуру, объем подачи.

Коллектор выполняет функцию посредника между котлом и потребителем. Состоит из 2 узлов:

  • подающая гребенка для выдачи теплоносителя;
  • обратная гребенка для возврата охлажденного теплоносителя в котел или магистральную трубу.

Пара гребенок составляет коллекторную группу, они распределяют тепло на большое количество контуров и приборов нагрева. На выходах гребенки размещают выпускные клапаны отсечного или регулирующего типа. Они блокируют теплоноситель или изменяют объем подачи в контуры. Закрывание одного из каналов позволяет ремонтировать без отключения иных потребителей.

На корпус гребенки монтируются дополнительные устройства для повышения эффективности системы отопления:

  • расходомеры;
  • клапаны стравливания воздуха и слива воды;
  • счетчики тепла.

С различным количеством контуров

Чем больше комнат в доме, тем больше контуров теплого пола нужно подсоединить к коллектору

Необходимость в коллекторе появляется при наличии двух и более отопительных контуров. Это удобно при лучевой разводке труб для создания системы теплых полов — индивидуально для каждого отопительного прибора.

Система отопления укладывается на десятилетия. Она углублена в стяжку пола и неизвлекаема. Поэтому коллекторная группа имеет возможность блокировки нескольких каналов сразу. Каждый контур в подобной системе отключается для ремонта, профилактики, аварийных работ.

Ранее коллекторы монтировались из множества тройников вместе с запорной арматурой. Теперь технологии позволяют изготовить изделие под потребности заказчика. Готовая коллекторная группа представляет собой две гребенки с проходным диаметром в 1 дюйм. Такой диаметр используется в большинстве случаев. Выходы на приборы отопления — 0,5 дюйма, при необходимости совмещения с малыми диаметрами оснащаются переходниками на ¾ дюйма.

Сборные коллекторные группы поступают на рынок с количеством точек подключения — от 2 до 12.

Коллекторные группы — центральный элемент водяной системы отопления полов. Основным модулем самих коллекторов являются смесительные узлы-группы.

В индивидуальном домостроении агрегаты подключают к высокотемпературной системе отопления. Теплоноситель с такой температурой не может греть пол, иначе начнется деформация материалов, станут выделяться вредные вещества из напольного покрытия, к тому же нельзя ходить босиком. Понижают температуру внедрением смесительных групп. При добавлении холодной воды из обратной линии теплоноситель достигает предписанных СНиПом значений — 26 градусов для помещений с постоянным присутствием людей, 31 градус — с временным пребыванием, 35 градусов — по оси нагревательной линии ванной комнаты.

Смесительные группы необходимы при распределении потоков на высокотемпературные, идущие в радиаторы отопления бойлеры и для подогрева полов.

Варианты в сборе с насосом

Циркуляционный насос ускоряет движение теплоносителя в системе

Групповой смесительный узел состоит из регулирующего клапана и циркуляционного насоса, предназначенного для принудительной циркуляции рабочей среды в системах отопления. Чем больше коллекторных групп в сборе, тем мощнее насос нужен.

Насос Grundfos серии UPS эксплуатируется в режиме круглосуточного функционирования в любых типах систем отопления. Скорость насоса регулируется ступенчато. Кроме теплого пола возможно подключение до 3 радиаторов батарей, поэтому регулировка мощности очень кстати. Подобный механизм работает от бытовой розетки с напряжением 220 В, экономичен, не шумит. Эти характеристики важны для использования в обогреве частных домов.

С расходомером

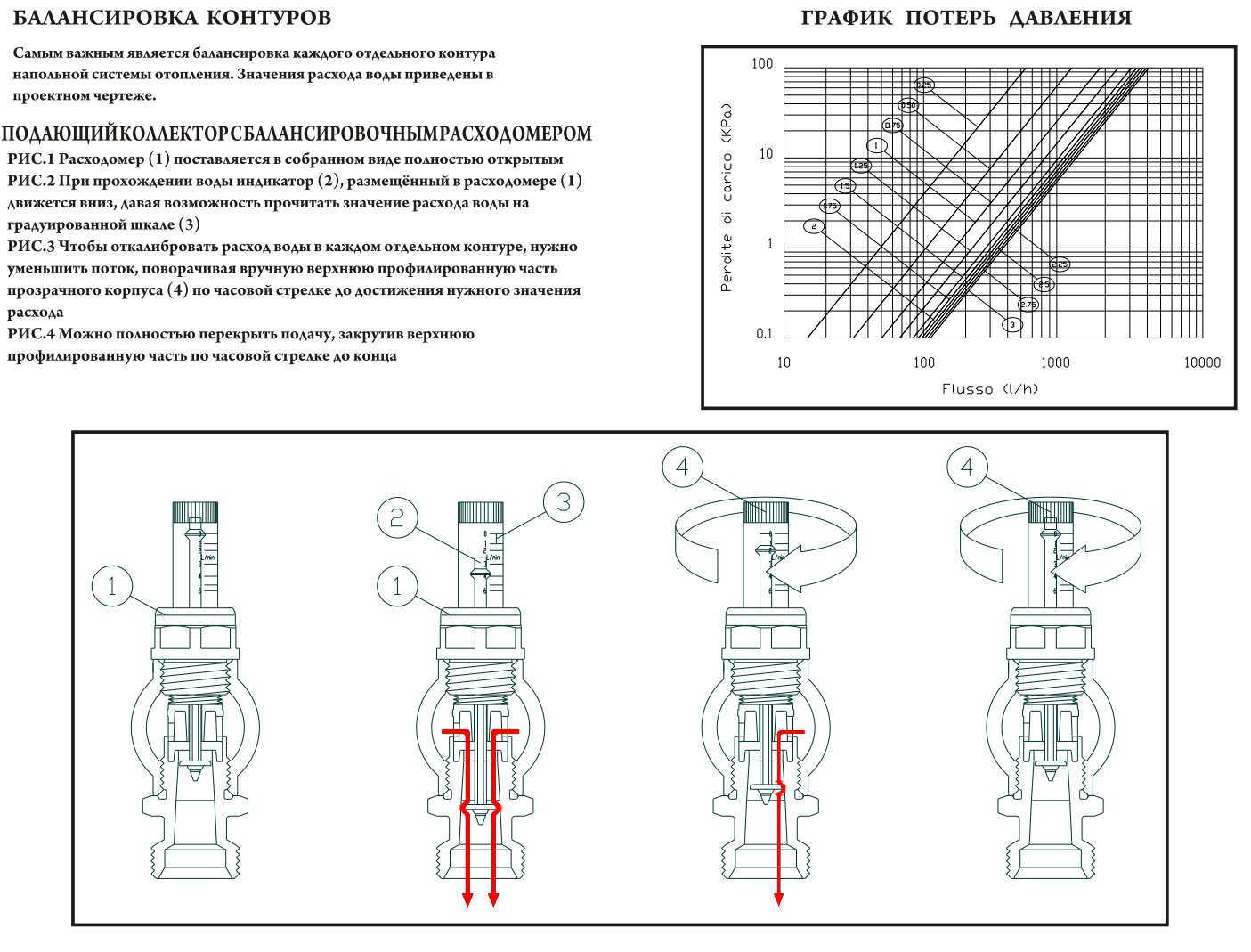

Обязательным атрибутом системы отопления являются расходомеры. Они необходимы для регулировки потока теплоносителя вследствие разной длины труб. Без них сопротивление в коротких трубах меньше, чем в длинных. Это приведет к разбалансировке водяной системы. Расходомер создает равномерную циркуляцию рабочей среды во всех контурах системы.

Возможна эксплуатация системы подогреваемых полов и без расходомера. Но добиться тонкой регулировки температур не получится — инерция теплого пола большая. Придется ждать остывания для регулировки запорного клапана. При ручной регулировке придется запоминать положение клапана. В расходомере маркировка нанесена.

Рекомендации по сборке коллектора

Выполнить сборку коллектора теплого пола, поставляемого в полном комплекте, несложно.

Трубки для подающего и обратного теплоносителя уже снабжены клапанами и датчиками расхода, их надо только скрутить вместе, если в комплекте коллектор разделен на секции по 2 или 3 ответвления. Затем, для удобства дальнейшей сборки, трубки лучше закрепить на штатных кронштейнах, тогда распределитель будет представлять собой единый узел. Потом устанавливаются заглушки, элементы присоединения, запорная арматура и приборы контроля.

Следующий шаг – это крепление коллектора к стене, а после уже можно ставить циркуляционный насос и клапан.

Делать это в обратном порядке не стоит, потом будет неудобно прикреплять весь узел в сборе. Насос и клапан с термоголовкой или сервоприводом монтируются в соответствии с выбранной схемой, после чего к ним подсоединяются магистральные трубы отопления, идущие от котла, а к отводам – трубы от греющих контуров. Бывают ситуации, когда распределитель устанавливается не в котельной, а в коридоре или другом помещении, тогда для установки лучше использовать декоративный шкаф для коллектора.

Как можно уложить водяные полы?

Теплые водяные полы могут быть уложены разными способами — настильным и с помощью бетонирования. Давайте посмотрим на каждый из них поподробнее.

  • Бетонирование.Трубы, по которым циркулирует теплоноситель, укладываются нужным образом на подготовленное основание и заливаются бетонной стяжкой. Основные недостатки: трудоемкие «мокрые» работы, большой вес системы и сложность ее демонтажа.
  • Настильный способ.Предполагает укладку труб в специально собранный настил.

Он может состоять из пластиковых модулей или деревянных брусков с подготовленными в них пазами для монтажа труб. В продаже можно найти и деревянные монтажные модули. Главный недостаток – система прогревается дольше, чем бетонная.

Обвязка коллектора теплого пола. Проектирование коллекторного узла

Упростить сборку гребенки поможет её предварительно составленная схема. Имея под рукой, даже любительский набросок, вы уже будете застрахованы от многих монтажных ошибок. А вот хорошо продуманная схема коллектора теплого пола, составленная профессионалом, должна уже учитывать целый ряд параметров и практических моментов. Наиболее важные среди них:

  • количество отопительных веток (петель);
  • определение характеристик потребляющих устройств – диаметр и метраж трубопроводов контуров, а также гидравлические потери в них;
  • тип котла отопления, его основные эксплуатационные возможности – тепловая производительность, мощность циркуляционного насоса, температура нагрева теплоносителя;
  • наличие в отопительной системе дополнительного оборудования – накопительного и демпферного баков, манометров, термометров, группы безопасности, гидрострелки и т.п.;
  • необходимость предусмотреть возможность масштабирования – подключения дополнительных контуров, усовершенствования системы управлении – установки на имеющиеся элементы контроля устройств автоматики, а также блоков, обеспечивающих удаленный доступ.

ВАЖНО! Профессиональная схема подключения коллектора теплого пола не просто дает представление о том, какой кран отвечает за определенный участок. Она позволяет разместить трубопроводы более упорядочено, а в дальнейшем облегчить настройку и управление системой отопления

Устройство и принцип работы

Перед началом изучения информации о том, какие материалы могут понадобиться для обустройства теплого пола самостоятельно, следует понять, каков принцип действия этой системы. Итак, пол теплый – это определенным способом собранная и уложенная система труб небольшого диаметра, внутри которых находится и циркулирует теплоноситель, подаваемый при помощи насоса. Носителем тепла является обычная вода, подогретая в специальном устройстве. Трубы во время монтажа укладываются под напольное покрытие или прямо в стяжку, в зависимости от способа монтажа.

Принцип работы водяного теплого пола

Схема подключения к котлу водяного теплого пола

Именно поэтому необходимо регулировать температуру теплоносителя. В коттедже поможет обеспечить возможность регулировки газовый котел конденсационный, который даже при невысоких температурах отличается высокой эффективностью. Здесь вода будет сразу подаваться в систему подогрева. Для некоторых других типов котлов необходимо использовать специально предназначенный узел подмеса, благодаря которому в нагретую воду будет подаваться остывшая.

Традиционное радиаторное отопление

Традиционное радиаторное отопление

Далее вода начинает распределяться по контуру обогрева при помощи распределительной гребенки – системы разветвления труб. Также она называется коллектором. Представляет собой она две трубы – подачу и «обратку», — которые подают и собирают воду с ветвей системы.

Коллектор теплого пола

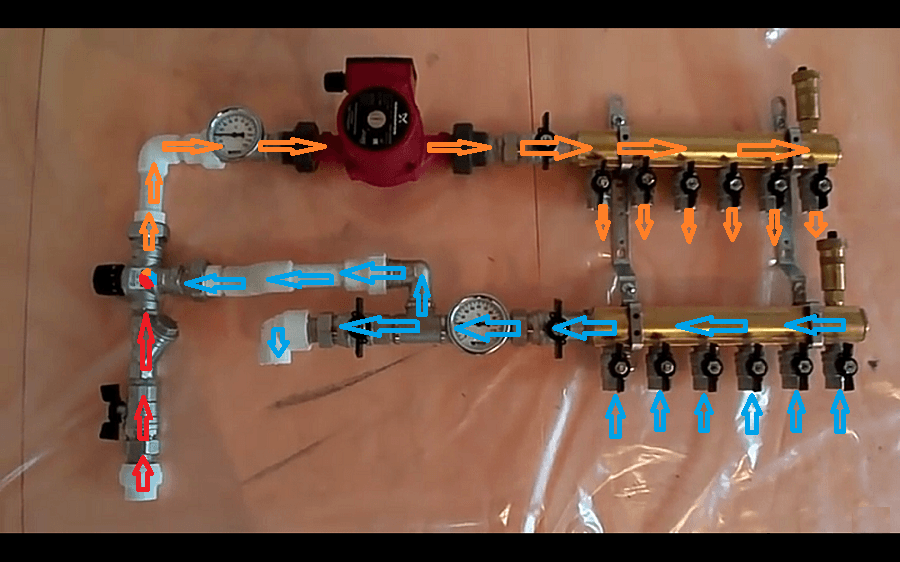

Схема в сборе


Схема подключения

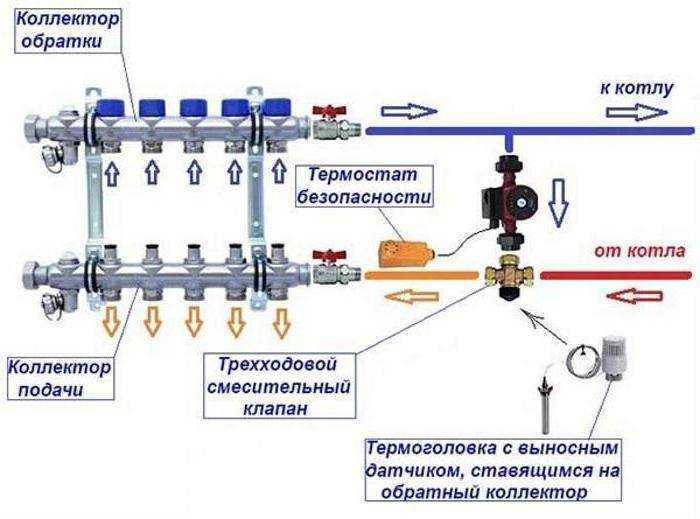

Два типа коллекторов работают по различным схемам. Трехходовой клапан объединяет два водяных потока: прогретый и холодный, которые поступают из трубопровода обратного типа. В нем стоит подвижный сектор для регулирования интенсивности водяного потока. Управлять деталью можно с помощью термореле либо термостата ручного или электрического типа. Во время работы к клапанным отверстиям подсоединяется подача нагретой воды с обраткой и путь выхода для коллекторной гребенки. За клапаном устанавливают насос для давления на воду в сторону основной гребенки, а также температурный зонд. Прибор функционирует по стандартному алгоритму:

  1. Прогретая вода идет от котла и первый раз проходит сквозь клапан в неизменном состоянии.
  2. Информация от датчика о превышении температуры переходит в клапан, который открывает подмешивание охлажденной воды.
  3. Система функционирует на этом этапе до тех пор, пока температура жидкости не приблизится к оптимальному значению.
  4. Поступление холодной воды заканчивается с помощью клапана.
  5. Работа системы продолжается, пока вода не нагреется до предельной температуры, после этого снова активируется подмес.

Единственный минус трехходового клапана в том, что нагретая вода может подаваться без подмешивания напрямую в случае сбоев. Если под теплым водяным полом установлены полимерные трубы, они могут прийти в негодность из-за воздействия кипятка.

Более надежной считается разработка на двухходовом клапане, во время работы которой вода никогда не поступает внутрь контура непосредственно из котла. Этот эффект достигается за счет балансировочного клапана, установленного между каждым обратным и подающим трубопроводами. Он отвечает за количество охлажденной воды и может менять значение в зависимости от необходимой температуры при помощи шестигранного ключа. В распределительный узел стоит устанавливать управляемый клапан двухходового типа с датчиком температуры. Интенсивность подачи прогретой воды будет меняться, если датчик установят после насоса, способного направлять носитель тепла внутрь гребенки.

Самостоятельная сборка устройства

Схема монтирования чаще всего уже присутствует в комплекте любого коллекторного прибора. Собрать коллектор для теплого пола можно самостоятельно, если следовать пошаговой инструкции. Прибор монтируют по горизонтали на стену либо в заранее подготовленную нишу, оставив свободный доступ к основной стрелке отопительных труб. Далее понадобится подсоединить коллектор к котлу так, чтобы подача носителя тепла осуществлялась с низу, а обратка шла по верхней части. После монтируют пропускной клапан с ограничителем температуры, за ним ставят распределительную гребенку.

Трубы, проходящие внутрь пола, закрепляют сверху, идущие из отопительной системы – снизу. После проведения монтажа прибор необходимо настроить по правилам, проверить, насколько герметичны все соединения, подключив коллекторную группу к главному насосу. При помощи насоса давление внутри системы нагнетается, после чего контур воды нужно оставить в таком виде на сутки. Если все показатели сохранились, установка была проведена по правилам, узел можно эксплуатировать.

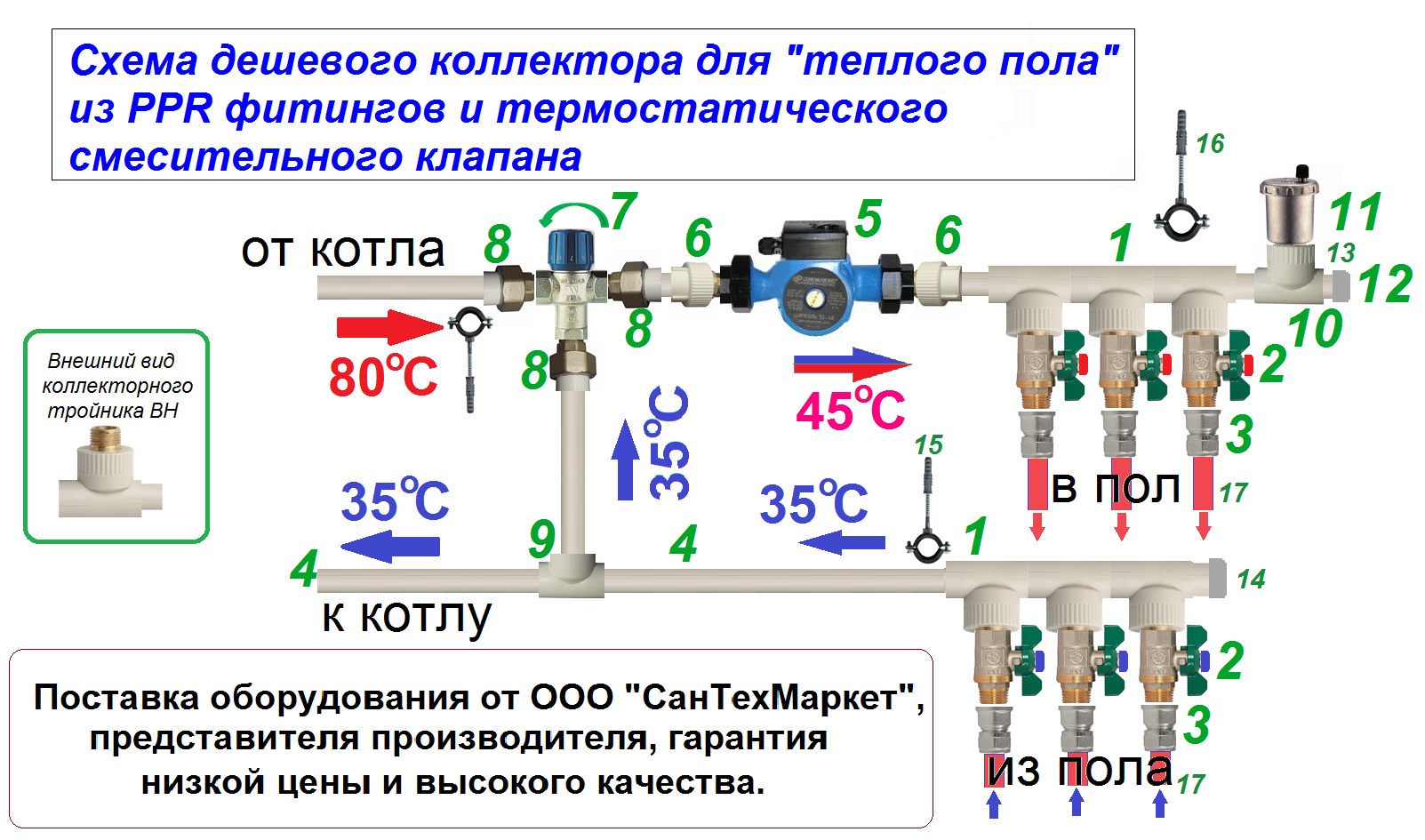

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Она включает в себя:

наличие радиаторов отопления с нагревом до 70-80С

отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

простой монтаж

доступная цена оборудования

Такой способ монтажа себя оправдывает, если у вас квартира или дом небольшой площади. Да и завышенными требованиями к суперкомфортным условиям проживания вы не страдаете.

Материалы для теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

  • при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
  • насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
  • непосредственно трубы, по которым будет двигаться теплоноситель;
  • коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
  • для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
  • фитинги, шаровые клапаны и т. д.

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Крепления для труб водяного теплого пола

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

  1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

  2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Стяжка для теплого пола

Агрегат #2 — коллектор

Коллектор – устройство, отвечающее за распределение горячей воды по отопительным контурам, а так же настройку и регулировку теплых полов. Прибор должен иметь достаточное количество выводов, чтобы подключить к ним все контуры.

Наиболее простые модели оснащены только запорными клапанами. Они предельно дешевы, но не дают даже минимальной возможности настраивать систему.

Приборы с регулировочными клапанами позволяют проводить коррекцию расхода воды для каждого контура, что позволяет настраивать теплый пол для наиболее равномерного обогрева помещений.

В обязательном порядке коллектор любой модели оснащается сливным отводом и специальным  воздухоотводным клапаном. Наиболее удобны в использовании устройства с сервоприводами на клапанах, оснащенные предварительными смесителями, которые перемешивают подаваемую в систему прогретую воду с возвращающейся остывшей и тем самым регулируют ее температуру.

Такой прибор полностью автоматизирует функционирование теплого пола, однако его стоимость очень велика.

Коллектор с сервоприводами на клапанах и предварительным смесителем. Необходимые регулировки системы осуществляются автоматически
