Преимущества и недостатки печей булерьян с водяным контуром

Электрическое отопление

Электрические тепловые пушки или калориферы используются в качестве временных или местных источников тепла. Например, для производства ремонтных работ в неотапливаемом помещении устанавливается тепловая пушка, дающая возможность ремонтной бригаде работать в комфортных условиях, позволяющих получить необходимое качество работы. Электронагреватели как временные источники тепла являются самыми востребованными, так как не имеют потребности в теплоносителе. Они нуждаются лишь в подключении к сети, после чего тут же начинают вырабатывать тепловую энергию самостоятельно. При этом, обслуживаемые площади достаточно малы.

Стоимость и правила эксплуатации

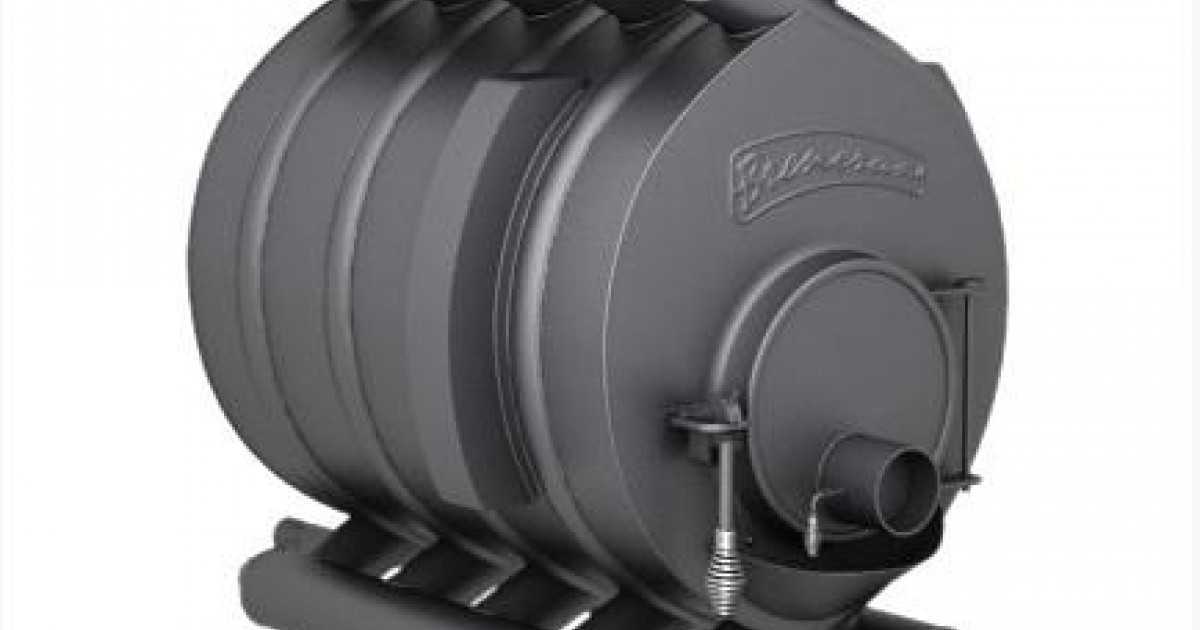

Печь длительного горения Булерьян ПО-100 обойдётся в 9850 рублей. Здесь предусмотрена камера двойного сгорания. Гарантийный срок составляет один месяц. Объём отапливаемого помещения может быть до 100 кубических метров.

Модель ПО-200 печи Булерьян будет стоить 14249 рублей. Основное отличие от предыдущей модели состоит в том, что она может отапливать помещения объёмом до 200 кубических метров.

Печь Булерьян НВ-400 обойдётся в 18449 рублей. Она способна отапливать помещения объёмом до 400 кубических метров.

Правила эксплуатации:

1. Разжигать дрова нужно только после того, как вы удостоверитесь в наличии тяги и в том, что заслонки открыты.
2. Дымоход нужно периодически очищать от золы. Это обеспечит бесперебойную работу печи и обусловит отсутствие неприятных запахов при работе.
3. Нужно выставлять режим горения при помощи регулятора.
4. Если подкладывать дрова, то нужно убедиться в том, что заслонки открыты.

Основные правила монтажа камина с воздушным отоплением

Вентилятор для камина лучше всего устанавливать в подсобном помещении. Во-первых, это позволит не нарушать эстетику интерьеру, а во-вторых, снизит порог шума, создаваемый работающим прибором.

Чтобы избежать шума при работе камина, выбирайте диаметр трубы с круглым сечением. Для эффективной работы такой системы отопления, в каждой комнате должно находиться вентиляционное отверстие с решеткой. Поэтому проектировка должна происходить на этапе строительства дома, иначе потребуется очень много сил и времени, чтобы обустроить воздушный камин в доме.

Анемостаты или закрытые диффузоры помогают осуществлять прогревание комнаты со всех сторон. Форма диффузора может быть круглой и квадратной, на функциональность работы системы это никак не влияет.

Диффузор

Система отопления с воздушным камином подходит для всего дома, кроме комнат, где предусмотрена отдельная вентиляция: ванная, туалет, кухня. Если опустить этот фактор, то в доме может быть нарушена система циркуляции теплого воздуха.

Конвекционная камера камина изготавливается из гипсокартона, а каркас выполняется из оцинкованного профиля.

Для предотвращения попадания жара в потолок, необходимо предусмотреть отсечку.

Термоотсечка под потолком

Это обеспечивает равномерное давление, вентиляцию в системе и максимальную пожаробезопасность, помогая предотвратить возгорание. Для этого, отопление воздушным камином должно учитывать определенные меры безопасности не только во время эксплуатации, но и на стадии возведения агрегата.

Давайте остановимся на ключевых моментах обустройства:

1. Каминная топка должна стоять на прочной подставке, выполненной из кирпича.
2. Фундамент под камин должен быть отделен от основного фундамента дома.
3. Система должна быть закрыта гипсокартонными листами.
4. Воздуховоды должны быть разведены по всему дому.
5. Узел воздуховодов необходимо расположить в техническом помещении.

Давайте рассмотрим основные достоинства кожуха для воздушного камина:

• Повышение КПД. Если сравнивать с обычным камином, который дает КПД 30-40 %, то воздушное отопление повышает производительность до 80-85% в зависимости от системы обустройства каналов и труб.

• Снижается расход топлива на 20 %. Даже после полного затухания твердого топлива, теплый воздух продолжает перемещаться по помещению.

• Использование горячего дыма. Если в стандартной системе отопления дома камином, дымоотводящая труба используется только в качестве отвода продуктов сгорания, то здесь металлический кожух осуществляет дополнительный нагрев помещения, отдавая теплый воздух в помещение.
• Максимальная температура газа при сгорании составляет 170С. Согласитесь, что это весьма не рационально не использовать этот ресурс? Специальный воздуховод, которым оснащают воздушный камин, обеспечивает циркуляцию горячего воздуха по дому.

Видео. Отопление дома с помощью воздушного камина

Перечисленные преимущества подобной системы отопления очень красноречиво говорят о необходимости реализации данного проекта.

Расчет и выбор оборудования для обогрева дома общей площадью 100 кв.м

Для того чтобы правильно выбрать нагреватель нужно высчитать наименьшую возможную мощность необходимую для полного прогрева отапливаемого здания.

Затем подбирают газовоздушное оборудование по количеству и по мощности.

Основная формула расчета теплоемкости помещения такова:

Р=Vх?Tхk/860

Где:

• V, м3 – полный объем отапливаемого здания  (длина, ширина и высота).
• ?T, °C —  разница (в градусах) между температурой внутри объекта и температурой снаружи.
• k — коэффициент изоляции помещения, который имеет разные значения и берется из справочника.
• 860 — это специальный коэффициент для быстрого перевода мощности из килокалорий в киловатты (1 киловатт = 860 килокалорий в час).

Пример: hассчитаем, какую мощность необходимо затратить для прогрева здания (дома) площадью 100 кв. м, с высотой потолков около 3м, до средней температуры 20 °C, при зимней температуре внешней среды -20 °C.

Возьмем здание обычной конструкции (сложенное из одного слоя простого кирпича).

Для такого здания значение k=2,3.

Делаем расчет мощности:

Р = 100x3x40x2,3 / 860 = 32,09 кВт.

Теперь по рассчитанной минимально возможной мощности подбираем  нужное количество и тип теплогенераторов.

Для этого существует инструкция на оборудование.

Для бесперебойной работы обогревательного оборудования необходима постоянная подача свежего воздуха.

В данном случае вентиляция выполняет несколько функций:

• нагнетает кислород (для горения)
• помогает выбросить излишки углекислого газа
• удаляет побочные (опасные для жизни) продукты горения, например, угарный газ (CO)

Для этого рекомендуется, чтобы процент кислорода в вентилируемом воздухе был более 17%.

По технике безопасности и по санитарным условиям  на 1 киловатт мощности обогревателей необходимо 30 м3 нагнетаемого воздуха

Для обеспечения притока воздуха можно своими руками пробить отверстие величиной 0,003 м2 на 1кВт нагревателя. Если система вентиляции отсутствует, то обязательная площадь открытых форточек или окон должна быть не менее 1 м2 на  каждые 10 кВт мощности.

Значение коэффициента изоляции:

• 3,0 – 4,0 – помещение из дерева или профилированного листа
• 2,0 – 2,9 – обычная  конструкция — один слой кирпича
• 1,0 -1,9 – обычные дома, двойной кирпичный слой – средняя изоляция
• 0,6 – 09 – отлично изолированные здания — двойной кирпичный

Применение теплогенератора в небольшом цехе

Размер теплообменника

И, пожалуй, первое, на что надо основываться при выборе оборудования для частного дома — это размер теплодержателя, он должен быть больше горелки на одну пятую часть.

Требования к безопасности

Также, существуют особые требования по безопасности, смысл которых заключается в том, что на 1 кВт обязано быть выделено 0,003 м2 вентиляционного отверстия. В случае, если подобной возможности организации в помещении нет, то придется вентилировать пространство своими руками, открывая окна и форточки на проветривание. При этом стоит учитывать, что в таком случае площадь воздействия вентиляции возрастает и на 10кВт уже нужно чуть более 10 метров в квадрате.

Примеры коэффициентов для вычисления мощности обогрева и теплоизоляции:

• 2-2,9 – обычная кирпичная конструкция, если просматривается один слой кирпича;
• 3-4 – дома из деревянной панели либо профилированного листа;
• 1-1,9 – двойной утепленный кирпичный слой;
• 0,6-0,9 – дома современной постройки с новыми стенами и окнами.

Системы печного отопления помещений для производственных нужд: преимущества, и недостатки

Классическое традиционное отопление повсеместно используется для жилых и зданий административного значения. Но когда заходит речь об отоплении строений большой площади (производственных цехов, складов, ангаров, агропромышленных объектов и т.п.), нужны намного экономичные и идеальные решения – такие, как системы печного отопления.

Когда традиции не греют

Схема печного отопления, рис. 1

В первую очередь нужно разобраться, почему столь традиционные для маленьких офисных и жилых помещений водяные отопительные системы не подойдут для цехов, складов или ангаров.

Схема системы печного отопления, рис. 2

А дело все в том, что комнаты в жилых площадях и приватных домах, а еще офисы очень часто имеют потолочную высоту не выше 3-4 м. Потоки тёплого воздуха от отопительных систем, размещенных под окнами или под стенами, поднимаются вверх. Благодаря этому температурная разница воздуха между потолком и полом с каждым метром становится больше на 2°С. Аналогичным образом, в комнатах для жилья разница эта достигает 6-8°С, что весьма приемлимо, так как оптимальная температура (+18-22oС) должна поддерживаться только до высоты роста человека.

Система печного отопления, схема, рис. 3

Но чем выше потолок, тем крепче растёт неравномерность прогрева. В помещении, обогреваемом конвективным способом, приятный воздух в основном накапливается под поверхностью потолка, что обосновано повышает потери тепла через перекрытия или кровлю. При этом на высоте роста человека температура остаётся намного меньше удобной.

Схема печного отопления, рис. 4

Из-за очень большого температурного перепада между потолком и полом при применении гидравлических систем отопления в помещениях с большими потолками необходимо прибегать к добавочным мерам для одинакового нагрева всего объёма воздуха. Это могут быть электрические или водяные «тёплые полы» или вентиляторы потолочного типа, что дополнительно увеличивает и без этого немалые расходы на отопление постройки. Это все выполняет традиционное отопление очень нерентабельным и малоэффективным решением для обогревания строений с большими потолками. Так что от него поэтапно отказываются в выгоду более экономичных воздушных систем.

Плюсы

Можно поставить терморегулятор на невысокую поддерживающую (чтобы вода не замерзла) температуру, оставляя аппарат на некоторое время. По возвращении регулятор переключается обратно, здание нагревается.

Можно при надобности установить гибкий режим температур: ночью — один, днем — другой.

Отопление воздушное будет работать наряду с воздухоувлажнителем в местности с сухим климатом, избегая при этом проблем, которые связаны с накоплением «электричества возникающего в результате трения».

В регионах с влажным климатом системы печного отопления подсушивают воздух в помещениях, что препятствует конденсации влаги и распространению грибка и плесени.

Системы печного отопления с воздухозаборником в середине строения снабжены очищающими фильтрами либо ионизаторами, это дает возможность удалять загрязняющие частицы и аллергены из воздуха.

В тёплый сезон воздушные каналы систем печного отопления, имеющих принудительную тягу, подают прохладный воздух в помещения.

Вентиляторы систем печного отопления, если есть наличие принудительной тяги, применяются одновременно с твердотопливными печами, обогревая дом во время непредсказуемых сбоев или плановых остановок в работе центрального отопления. Аналогичная альтернативная система, располагаемая вблизи вентилятора воздухозаборника, способна способствовать ключевой системе обогрева в особенно сильные морозы.

Минусы

Системы печного отопления с такой же принудительной тягой «удачно» засасывают в середину помещения уличную пыль. Воздушными фильтрами вся пыль не улавливается. Проблема может быть облегчена использованием систем с воздухозаборником, расположенным в середине строения.

Воздушные фильтры просят частой замены, если этого не делать, система утрачивает собственную результативность.

При неисправности вентилятора тепло подаваться не будет.

При любой поломки с попаданием СО в систему воздушных каналов по зданию разнесется монооксид углерода.

Сравнение кондиционеров при работе на обогрев

Ниже приведены независимые результаты исследования и замеров данного коэффициента (с учетом циклов размораживания!), которые были проведены с одними из наиболее качественных марок воздушных тепловых насосов — Mitsubishi Electric, Panasonic, Gree, Fujitsu. Для просмотра нажмите на соответствующую вкладку.

Mitsubishi Electric MSZ-FH25VE + Mitsubishi Electric MUZ-FH25VEHZ

Panasonic CS-NE9MKE + CU-NE9MKE

Panasonic CS-HE9LKE + CU-HE9LKE

Gree Hansol 25-A (GWH09TB-S3DNA2D / I) + GWHT09TB-S3DNA1D / O

Mitsubishi Heavy Industries SRK25ZJX + SRK25ZJX-SA

Fujitsu ASYG09LMCB + AOYG09LMCBN

Лидером на рынке является Митсубиши Зубадан (Zubadan). Однако не стоит верить маркетингу и приобретать бюджетные модели данной марки. От обычных сплитов их отличает в основном более мощный компрессор. Нормального отопления в -25С вы и от них вряд ли добьетесь.

Энергоэффективность настоящих Зубаданов в зависимости от региона вашего проживания и средней температуры зимой, можно рассчитать на удобном онлайн калькуляторе сайта митсубиши вот здесь.

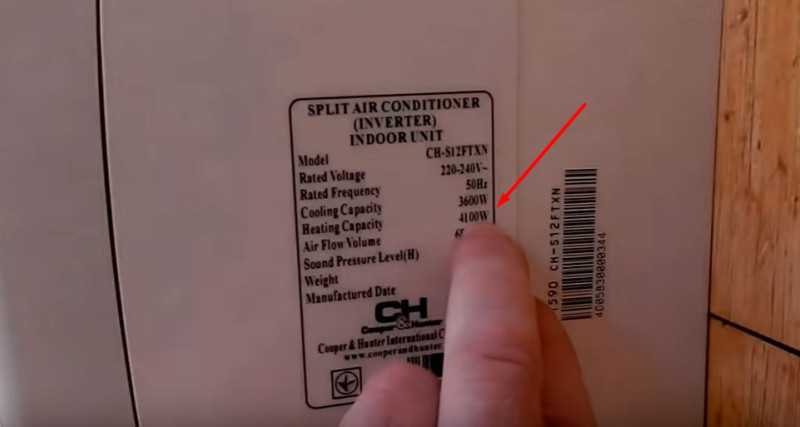

Если изначально COP на приборе нигде не указан, его можно рассчитать самостоятельно. Для этого разделите тепловую мощность, которая прописывается на шильдике устройства, на потребляемую электрическую мощность.

Как подобрать мощность кондиционера согласно площади помещения читайте в отдельной статье.

Как сделать воздушное отопление в частном доме своими руками

Проектирование и расчет системы воздушного отопления

Прежде чем монтировать воздушное отопление своими руками необходимо продумать его схему и конструкцию для конкретного частного дома. Для этого на бумаге составляется приблизительный проект такой системы.

Затем в зависимости от требований к обогреву в конкретном здании рассчитываются такие параметры, как:

• интенсивность нагнетания подогреваемого воздуха;
• оптимальная мощность теплогенерирующей установки, для обогрева помещения соответствующей площади до необходимой температуры;
• сечение воздуховодов;
• аэродинамические особенности;
• объем потерь тепла на поверхностях помещений.

Предварительную схему с полным набором компонентов, отвечающую всем требованиям желательно согласовать со специалистом во избежание каких-либо ошибок и недочетов, которые могут привести к появлению в помещении сквозняка, шума или вибрации.

Профессионалы также могут помочь подобрать оптимальную модель теплогенератора, таким образом, чтобы он обеспечивал комфортную температуру и не перегревался.

Оборудование лучше всего монтировать в отдельном, заранее предназначенном для этого помещении.

Системы воздушного отопления

Конструкции воздушного отопления бывают нескольких видов в зависимости от их параметров.

По циркуляции воздуха они бывают:

• с естественным течением воздушных масс;
• с принудительным движение воздуха под воздействием давления создаваемого вентилятором.

По размерам и масштабу:

• локальные, предназначенные для обогрева одной–двух комнат в небольшом частном доме;
• центральные – для обогрева многоэтажных зданий и больших складских или заводских ангаров.

По схеме реализации теплообмена:

• приточные, которые втягивают в помещение и обогревают уличный воздух;
• рециркуляционные, то есть один и тот же воздух движется, остывая и нагреваясь внутри помещения;
• с комбинированной рециркуляцией, когда совмещается воздух в помещении и свежий с улицы.

По расположению в помещении:

• подвесные;
• напольные агрегаты.
• Выбор теплогенератора.

Источник тепловой энергии это всегда сердце всей системы отопления, поэтому именно от его типа, мощности и конструкции зависит, комфортная температура помещений частного дома. Теплогенераторные установки бывают двух типов: мобильные и стационарные.

Первые представлены газовыми мобильными теплогенераторами, которые отличаются большими габаритами. Их применяют для обогрева больших по площади промышленных помещений, например, заводских цехов.

Вторые имеют изолированную камеру сгорания и предназначены для установки в специальных помещениях с дымоотводящей системой. Они выпускаются производителями в двух вариантах: как напольное или подвесное оборудование. Второй тип конструкции именуется калориферным, то есть выполняющим функцию обогрева только одного помещения.

Их устанавливают в загородных дачных домиках, так как такое устройство может прогреть небольшое по площади задние всего за несколько часов.

Подвесная конструкция компактна и при работе издает минимум шума. Выполнена она из плохо проводящих тепло материалов, поэтому безопасна при эксплуатации даже рядом с деревянными стенами.

Напольный агрегат значительно мощнее и больше, поэтому с помощью него можно протопить даже деревянный коттедж в несколько этажей.

Воздушные тепловые насосы для отопления

Сегодня все более актуально применение тепловых насосов вместо котлов как источников тепла в доме. Стоимость таких установок извлекающих тепловую энергию из окружающей среды становится все доступнее, хотя еще и очень далека от идеала.

Принцип такого рода отопительных приборов аналогичен работе отопительных Сплит-систем. Воздух, имеющий температуру выше абсолютного нуля, в любом случае обладает тепловой энергией, которую такой насос отбирает у него, делая его еще более холодным на улице.

Полученное таким образом тепло передается внутреннему воздуху помещения, распределяясь по всей его площади.

Это довольно эффективная система ведь затраты электричества на работу вентиляторов и компрессора являются только 1/3 от тепла, получаемого из воздуха. Поэтому тепловой насос один из лучших вариантов отопления частного дома, хотя и самый дорогой.

Оборудование для монтажа

Собственноручный монтаж системы воздушного отопления в частном доме требует покупки входящего в нее оборудования: воздуховодных коробов или жестяных труб, теплогенераторной установки, вентилятора, рукавов для забора уличного воздуха и декоративных решеток.

Недостатки

Не совсем эстетичный вид требует дополнительных усилий по оптимизации
размещения мини-котельной. Следует предусмотреть отдельное расположение котла и учесть следующее
:

• в малогабаритных домах потребуется обшить стены
  листами из металла, чтобы к ним установить печь максимально близко,
• если не топить печь в морозы
  , есть риск замерзания теплоносителя. Рекомендуется применение антифриза или специальных присадок.

Удобство
и простота обслуживания печи проверены временем от периода изобретения до сегодняшнего дня

Потребители обращают внимание, что при эксплуатации
:

• комнату
  , в которой находится печь, ежедневно нужно проветривать
  по причине образования заряженных ионов, притягивающих пыль,
• нельзя разжигать печь, не проверив наличие воды
  в системе с водяным контуром и состояние расширительного бачка.

Канадские печи Булерьян с водяным контуром могут отапливать помещения любой площади. Это наиболее мощный тип конструкции, отличающийся экономным расходом топлива, практичной эксплуатацией и хорошей производительностью.

Свернуть

Конструкция Булерьяна является удобной для эксплуатации, КПД устройства составляет 80%, длительно работы на одной закладке дров – до 10 часов в зависимости от модели. Печь можно подключать к естественной или принудительной системе, топка производится в режиме тления.

Роль конвекции в обогреве помещения

Тепло в доме появляется за счет прогретого воздуха. Даже инфракрасные излучатели нагревают в комнате предметы, которые, в свою очередь, отдают энергию окружающему воздуху. Но его теплопроводность чересчур низкая, поэтому передача тепла может быть осуществлена только за счет конвекции, то есть, движения самих воздушных масс.

Нагретый воздух под действием выталкивающей силы поднимается вверх. В освободившееся пространство поступает холодный воздух из соседних участков. Вверху воздух остывает и постепенно опускается вниз. Так происходит естественная конвекция, благодаря которой и возможно равномерное нагревание пространства помещения.

Движение воздуха в помещении

В процессе передачи тепла от рабочего тела (так назовем нагретые элементы печи) к теплоносителю, роль которого играет воздух, конвекция сыграет ключевую роль, обеспечив эффективный теплообмен и повысив общую долю полезной энергии. Сразу стоит оговориться, что это не единственный способ передачи тепла от печи в комнату. Не стоит забывать про излучение и проникновение в помещение части продуктов сгорания, которые имеют высокую температуру.

Полезно знать: Как строится кирпичная печь малютка, от фундамента до кладки

Если бы не было конвекции, то тепло от печи передавалось путем теплопроводности. Близлежащие слои воздуха имели бы высокую температуру, но дальше процесс обогрева остановился из-за низкой теплопроводности. Конвекция обеспечивает поступление новой партии холодного теплоносителя и отвод его после нагревания. Данный принцип используют в основе своей работы конвекционные печи.

Вывод

Большим преимуществом канадской печи Булерьян является эффективность и экономичность. Модель используется для помещений разной площади, может входить в состав естественной или принудительной отопительной системы. Оборудование имеет все необходимые выводы для труб, обслуживание устройства не затратное. Цена отопительного оборудования доступная, она начинается от 13 300 рублей, в зависимости от производительности и сложности конструкции.

←Предыдущая статья
Следующая статья →

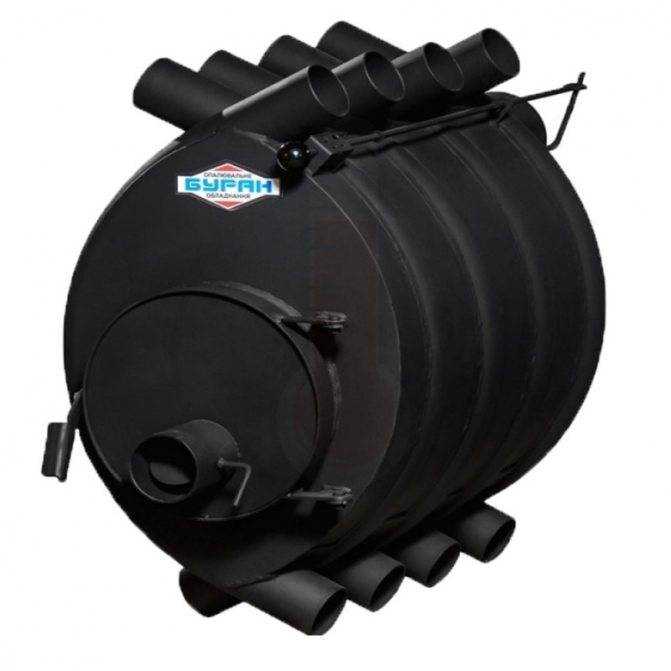

Печь Булерьян может работать на любых видах твердого топлива. В том числе на отходах изделий из бумаги и картона. Но лучше всего она греет на длинных круглых поленьях, которые занимают всю длину камеры горения печки.

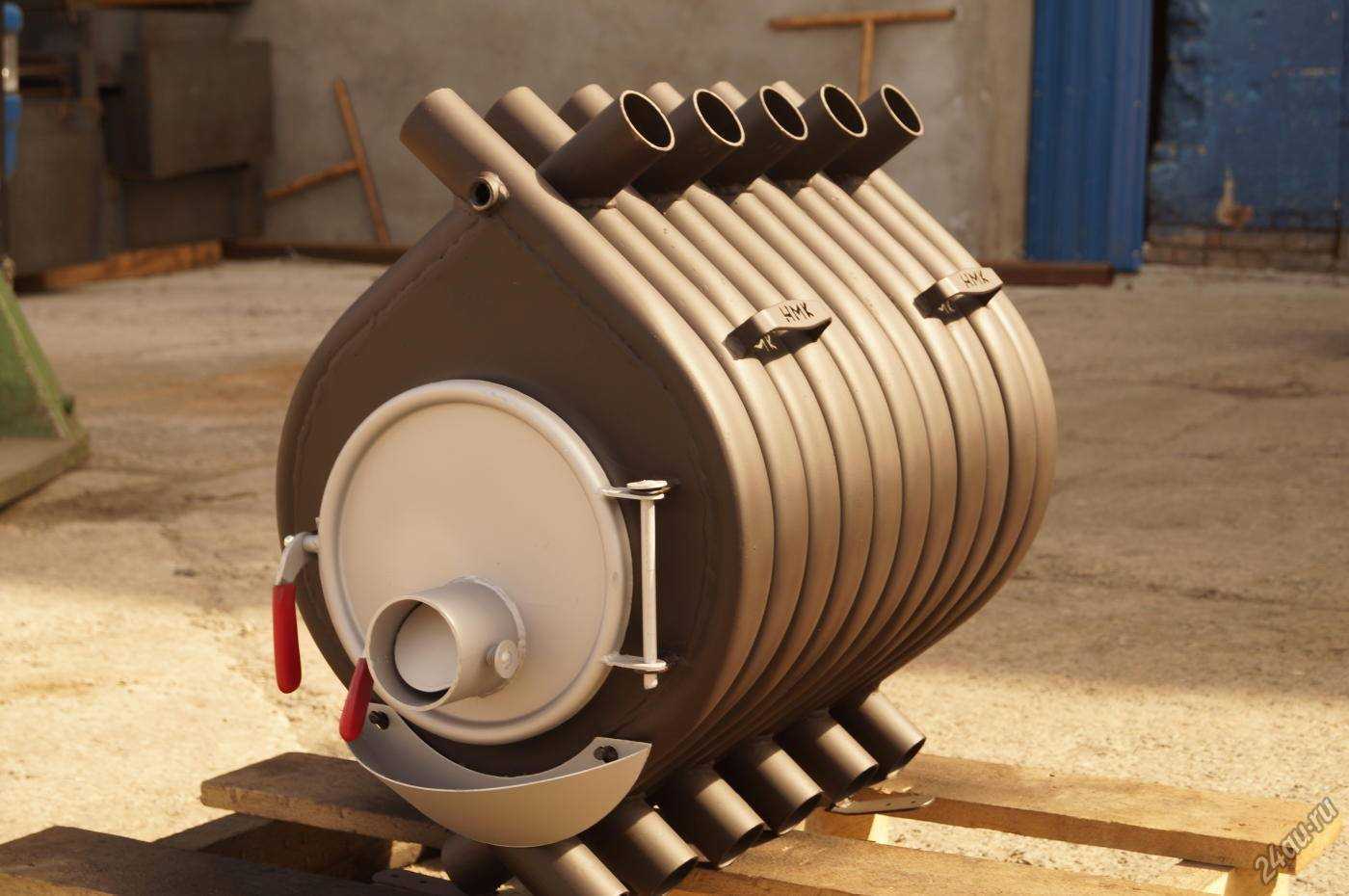

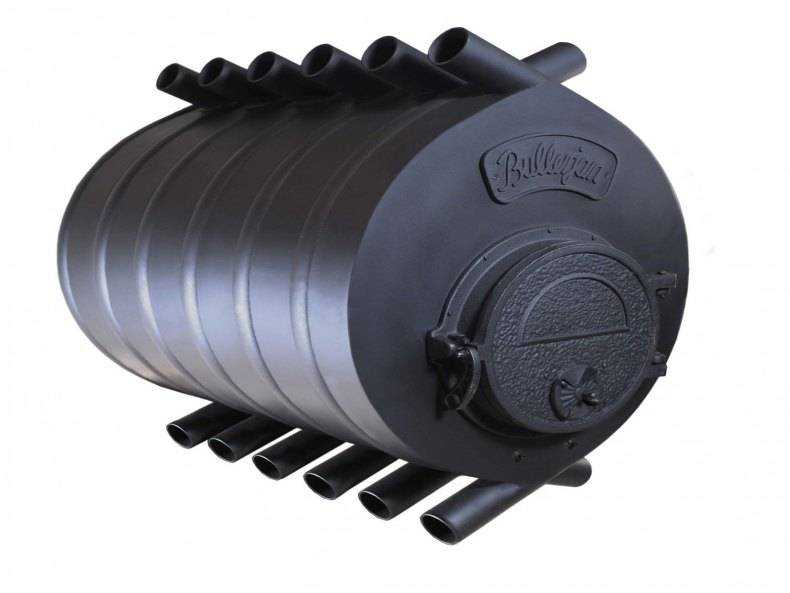

Это цельнометаллическая конструкция, напоминающая бочку, с приваренными к её поверхности кусками труб. Внутри она разделена на две камеры. В нижней камере в процессе горения твердого топлива образовываются газы, которые затем дожигаются в верхней камере, как в .

Когда начинается нагрев булерьяна, в нижние отверстия труб засасывается холодный воздух, нагреваясь от поверхности печки, он подымается вверх, нагревая помещения.

Изначально, такие печи предназначались для обогрева воздухом. Но в них был недостаток. Они плохо справлялись с обогревом помещений разделенными перегородками. Выходом с этой проблемы стало оснащение .
