Монтаж дымохода из сэндвич труб через крышу - общие понятия и пошаговое руководство

Гидроизоляция дымохода из оцинкованной стали на крыше из профнастила

Решить задачу, как обойти трубу на крыше профнастилом, достаточно просто. Для этой цели используют специальные прокладки, которые очень плотно прилегают к кровельному материалу.

Прокладка выполнена в виде алюминиевого фланца, оснащенного силиконовой или резиновой соединительной частью. Фланцы имеют размер от 3 до 600 мм, могут быть выполнены в угловом варианте, цельной или разъемной формы. Изделия характеризуются большим сроком эксплуатации и возможностью использования на разных типах крыш.

Герметизация таким способом позволяет легко и просто изолировать места стыка выходного отверстия и кровли, а также решить проблему, как закрыть трубу на крыше из профнастила.

Процесс выполнения работ по гидроизоляции дымохода выглядит следующим образом:

Советы специалистов

Проходной кожух через потолочное перекрытие лучше закрыть сверху металлическим листом с отверстием под дымоотвод.

Завершающим элементом всей конструкции дымохода является красиво изготовленный или приобретенный зонт. Он предохраняет систему от дождя, крупного мусора.

Обшивка дымохода металлопрофилем, или другими материалами необходима не только для улучшения внешнего вида крыши, но и является конечным этапом защиты конструкции от негативного воздействия окружающей среды: ветер, снег, град – все это может стать причиной неправильной работы системы отопления.

Кроме того, при выборе дымохода необходимо учитывать температуру перемещаемой среды, ведь многие материалы достаточно быстро разрушаются при высоких значениях

Поэтому важно выбрать подходящий облицовочный материал для трубы в зависимости от особенностей конструкции и архитектурного дизайна здания

Лучший способ обогрева частного дома – установка системы автономного отопления. Ведь при этом вы не только сможете существенно сэкономить, но и выбрать наиболее подходящую печь для своего дома в зависимости от бюджета и индивидуальных предпочтений.

Кирпич или трубы?

Недостатки кирпичных дымоходов общеизвестны – сложность постройки, дороговизна, необходимость сопутствующих строительных работ, низкая ремонтопригодность. Главные достоинства кирпичных дымоходов, первое, долговечность. Есть действующие исправные кирпичные дымоходы, которым перевалило за 1000 лет. Второе – большая теплоемкость в сочетании с низкой теплопроводностью, т.е. огромная тепловая инерция. Холодный кирпичный дымоход на морозе дает оптимальную для печи стартовую тягу, а по мере ее разгона, прогреваясь сам, без всякой автоматики настраивается под ход печи

Это крайне важно для кирпичной печи, тоже инерционной. Отрегулировать тягу под нее на минимальный расход топлива шибером очень трудно, т.к

после каждой перестановки задвижки отклика печи нужно ждать долго, а топливо тем временем сгорает зря. Переменились ветер или наружная температура – регулировать надо заново. Поэтому шибер в системе кирпичная печь – кирпичный дымоход редкость. Довести прогревшийся кирпичный дымоход до пульсации или обратной тяги невозможно, а задуть в трубу способен разве что тропический ураган, так что сложный дымник на кирпичную трубу не нужен.

Однако для котлов импульсного действия большая тепловая инерция оборачивается неустранимым пороком. Любой теплоприбор показывает максимальный КПД на определенном режиме горения, как ДВС – на определенных экономичных оборотах. В импульсных котлах горелка периодически включается без разгона, сразу на оптимум расхода топлива при заданной мощности; при этом используется тепловая инерция теплоносителя в системе отопления с принудительной циркуляцией. Таким образом, среднее значение КПД котла поддерживается близким к максимальному. Соответственно, гистерезиса дымохода тут быть не должно, т.е. разница между его стартовой (начальной) тягой и расчетной должна быть нулевой. Гистерезис дымохода прямо зависит от его тепловой инерции и является ее следствием. Если импульсный котел подключить к инерционному дымоходу, то либо в холодном, либо в прогретом его состоянии весьма вероятен срыв пламени при включении горелки и уход котла в останов по аварии.

В меньшей степени, но все-таки существенно, инертность кирпичного дымохода сказывается для любых теплогенерирующих приборов повышенной эффективности: котлов и печей длительного (поверхностного) горения, пеллетных, жидкостных с горелками-капельницами, печей-калориферов и т.п. Симптомы возможны разнообразные: распространение горения в массу топлива, его недожог в топке и закоксовывание прибора, тот же срыв пламени, но в любом случае это большой перерасход топлива и высокая вероятность аварии.

Значение и суть узлов прохода через кровлю

Узел прохода – конструкция из металла, которая используется во время установки вентиляционных стальных шахт. Размещается такое устройство в частности на железобетонных стаканах и с помощью анкерного крепления.

Статья по теме: Подключение электроплиты своими руками

Утепление трубы каменной ватой

Служат узлы для транспортировки воздушных потоков, влажностью не больше 60% и температурой, не превышающей 80 градусов. Существует два режима работы клапана:

Открыто
Закрыто

Проходной узел используют в системах вентиляции зданий, которые находятся под общим использованием, у которых существует естественные либо принудительные системы вентиляции. Чтобы рассчитать узел прохода нужно знать промежуток от конька кровли и угол ее наклона.

Высота дымовой трубы

Существует несколько видов кровельных проходных узлов:

С отсутствующим клапаном
С клапаном ручного управления
С управляемым механизмом (утепленные и неутепленные узлы)

Во время монтажа устройства применяют юбку, которая служит дополнительной гидроизоляцией покрытия крыши. Кровельные проходные узлы удобно использовать для крыш из профнастила.

Проходной патрубок из металла

В строительных магазинах можно найти другой вид проходок для круглых труб – металлический проходной патрубок. Его используют, чтобы выполнить проход дымохода через не имеющую рельефа кровлю. Готовые патрубки из легированной стали имеют стандартный угол крыши, который подбирают под уклон крыши. Чтобы выполнить монтаж, необходимо:

Схема монтажа проходного патрубка

Вырезать в крыше отверстие подходящей формы. Для этого с помощью маркера на поверхность крыши наносят разметку. В зависимости от кровельного материала резку выполняют болгаркой или острыми ножницами, отступив на 1-2 см внутрь окружности.

Вынуть гидроизолирующий и термоизоляционный материал из проделанного отверстия, освободив проход для дымохода. Если необходимо, удалить элементы обрешетки, аккуратно отпилив их.
С нижней стороны крыши закрепить лист огнестойкого материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас 15-20 см.
Просунуть модуль трубы в отверстие, состыковать его с проложенным дымоходом, затянув место соединения с помощью хомута.
Надеть выводной патрубок на трубу, зафиксировав на поверхности ската огнестойким герметиком и саморезами с каучуковой шляпкой.
Надставить трубу новыми сегментами, чтобы высота дымохода достигла превысила уровень конька на 0,5-1,5 м.

Проходной патрубок на крыше из профнастила

Как вывести кирпичную печную трубу через крышу

Чтобы работы были выполнены качественно, и не пришлось переделывать свои же собственные ошибки, необходимо следовать нескольким простым рекомендациям:

Планировка — даже при «стихийном» ремонте все равно должно быть время, когда следует остановиться и продумать: где именно будет находиться печка, каким способом будет выполнена система дымоудаления. В каком месте кровли будет проходить дымоход. Расчет даст возможность подсчитать, какая высота печной трубы над крышей будет достаточная, чтобы обеспечить необходимой тягой.
Местоположение трубы — существует общее правило, чем лучше труба обдувается ветром, тем сильнее тяга в печи. Дымоход, следуя этому, стараются расположить как можно ближе к центру кровли – к коньку. Высота над коньком зависит от того насколько далеко находится от него труба.
Заделка и изоляция печной трубы на крыше – однослойный металлический дымоход может во время интенсивного горения раскалятся, кирпич разогревается не так интенсивно, но все равно требует использования теплоизоляции в месте прохождения кровельного пирога. Вывод через крышу печной трубы необходимо тщательно изолировать, чтобы через проем не проходила влага.

Эти три задачи являются основными и приоритетными и качество их выполнения и зависят от профессионализма мастера.

Проход печной металлической трубы через кровлю

Для дымоходов, изготовленных из разных материалов, имеется свое решение этой задачи. А именно:

Гидроизоляция кирпичной печной трубы — для нее используют специальную пластину. Для шиферной крыши потребуется изготовить специальный пьедестал, вокруг дымохода. На него сверху укладывается пластина на герметик для уплотнения.
Короб для трубы — используется в случае, если крыша сделана с использованием кровельного пирога. Дело в том, что нарушение целостности пирога приводит к потере гидроизоляционных и теплоизоляционных свойств. Чтобы избежать этого изготавливают специальный короб. Конструкция окружает дымоход по периметру и в него засыпается специальный теплоизолирующий состав.
Защита трубы на крыше может быть выполнена с помощью специального изоляционного фартука. Преимуществом фартука является то, что он полностью повторяет изгибы кровельного материала и плотно прилегает, защищая от попадания влаги. Фартук представляет собой резиновое уплотнение, из прочного и стойкого к температурным и атмосферным явлениям материала.
Установка кровельного покрытия вокруг круглой печной трубы является лучшим решением. В таком случае укладка материала осуществляется уже по полностью готовой конструкции. Это позволяет сузить необходимый проем. Для крыши, изготовленной из металлочерепицы или профнастила отверстие для дымохода можно сделать больше диаметра трубы всего на 0,5-1 см.

Как вывести кирпичную печную трубу через крышу

Планировка — даже при «стихийном» ремонте все равно должно быть время, когда следует остановиться и продумать: где именно будет находиться печка, каким способом будет выполнена система дымоудаления. В каком месте кровли будет проходить дымоход. Расчет даст возможность подсчитать, какая высота печной трубы над крышей будет достаточная, чтобы обеспечить необходимой тягой.

Местоположение трубы — существует общее правило, чем лучше труба обдувается ветром, тем сильнее тяга в печи. Дымоход, следуя этому, стараются расположить как можно ближе к центру кровли – к коньку. Высота над коньком зависит от того насколько далеко находится от него труба.

Заделка и изоляция печной трубы на крыше – однослойный металлический дымоход может во время интенсивного горения раскалятся, кирпич разогревается не так интенсивно, но все равно требует использования теплоизоляции в месте прохождения кровельного пирога. Вывод через крышу печной трубы необходимо тщательно изолировать, чтобы через проем не проходила влага.

Какая высота печной трубы от конька

Для увеличения тяги используют оголовки труб. Оголовок разделяет воздушный поток, направляя его в две стороны (вниз и вверх трубы), таким образом, тяга увеличивается на 15-20 %. Расстояние от печной трубы до конька, является важным требованием, связанным с безопасной эксплуатацией печного оборудования.

Как заделать печную трубу на крыше

Соединение трубы и кровли и его последующая гидроизоляция может быть выполнена как самостоятельно, так и с помощью уже готовых конструкций. Для каждого вида кровельного материала существует свой способ выполнения этих работ.

Эксплуатируемой кровлей должна заниматься профессиональная строительная бригада, остальные работы можно выполнить самостоятельно.

Практика показала, что проходка для печной трубы через металлическую кровлю из профнастила лучше всего выполняется с помощью свинцового фартука надетого на крышную разделку. Преимуществом такого решения является то, что свинец является, мягки и податливым, что позволяет ему полностью повторить форму кровельного материала.

Обрамление примыкания выполняется с помощью молотка. Несильными постукиваниями можно придать фартуку необходимую форму. После этого разделка снимается и обильно промазывается специальным силиконом. Верхняя часть фартука укладывается под лист кровельного материала.

Устройство мягкой кровли вокруг печной трубы также может быть проведено с помощью подобной конструкции или специальной резиновой вставки.

Устройство сопряжения печной трубы и кровли из металлочерепицы также состоит из фартука, но в этом случае фартук изготавливают не из свинца, а из оцинкованного металла, окрашенного в цвет кровли.

Большинство производителей металлочерепицы продуют и конструкции для проведения дымохода. Узел выхода через кровлю из ондулина также продается уже готовым. Фартук изделия полностью повторяет изгиб волны материала. После монтажа фартук накрывают листами и после изолируют самоклеющейся лентой.

Дополнительно рекомендуют использовать следующие материалы для проведения разделки:

Материалы гидроизоляции стыков кровли с печной трубой. Для металлической и мягкой кровли лучше всего использовать узлы и специальные составы, изготовленные тем же производителем. Стыки на шиферной крыше могут обрабатываться мастикой, при необходимости можно залить их бетоном, а сверху пролить смолу.
Огнезащита деревянных конструкций кровли — не лишним будет обработать специальными пропитками несущие балки стропила и другие деревянные детали.
Готовый короб — допуски прохода сквозь утеплённую кровлю не позволяют, чтобы к дымоходу примыкали детали из легковоспламеняющихся материалов. В некоторых случаях чтобы смонтировать дымоход, приходится устанавливать уже готовый короб, в котором и будет проходить труба. Если чердачное помещение не высокое, эта конструкция может устанавливаться на плиту перекрытия и доходить до верхней части кровли.

Облицовка печной трубы на крыше

Отделка трубы на крыше может быть выполнена с помощью облицовочного кирпича. Полученная конструкция будет напоминать классический дымоход. Единственным требованием, будет сделать основание под фартук печной трубы на кровле из металлочерепицы или другого материала. Лучше всего чтобы такая конструкция шла с самого низа, в крайнем случае, опиралась на плиту перекрытия.

Как сделать гидроизоляцию?

Герметизация крыши вокруг дымохода

В настоящее время на строительном рынке представлено большое разнообразие материалов, подходящих для этих задач, которые могут быть стальными, асбестобетонными или кирпичными.

Выпускаются они в виде рулонов или плит, поэтому всегда можно подобрать то, что подойдет к вашей печи.

Самыми популярными являются плиты, сделанные из миллитового кремнезема, которые еще называются каолинами.

Этот материал отличается повышенной прочностью и гибкостью, и способен переносить перепады температуры, не подвергается горению, и не выделяют вредных веществ в атмосферу. Могут использоваться не только для изоляции дымоходов, а также для саун, бассейнов и бань.

Эти материалы делятся на:

Вату МКРР-130;
Рулонный фильтр МКРФ-100;
Плиты МКРП-340.

От цифрового индекса зависит, насколько плотным будет материал.

Плюсы дымоходов, имеющих изоляцию:

Повышается тепловая эффективность печей.
Использовать печи становится безопаснее.
Гидроизоляция придает эстетичность.

Нагревание дымовой трубы происходит из-за газов, которые выходят из печи. Благодаря этому поддерживается щадящий тепловой режим.

Изоляция дымохода в «теле» перекрытия.

Влага, которая выделяется из топлива выходит в атмосферу вместе с дымовыми газами и поэтому не происходит оседания конденсата.

Благодаря этому происходит увеличение КПД печи, и ее конструкция служит дольше, также в ней не образуются трещины от высокого давления.

Давайте рассмотрим устройство гидроизоляции на двускатной крыше на примере трехуровневой гидроизоляции. Что это значит?

Первый уровень — приклеивается при помощи битумной мастики супердиффузная мембрана к трубе. Для этого грунтуется труба при помощи полимерно-битумной мастики и, заворачивая края мембраны наверх, она приклеивается.
Теперь даже в том случае, если влага сможет попасть на мембрану, то в то место, где происходит соединение трубы с крышей, она не попадет.
Второй уровень включает в себя устройство нижнего и верхнего галстуков, сделанных из металлических уголков. Листы нужно уложить с нахлестом верхних на нижние так, чтобы воды всегда смогла скатываться вниз. Нижний лист по правилам нужно продлевать до свеса крыши, но можно оставить и коротким.
Правда, тогда нужно будет убедиться в том, что влага будет попадать на мембрану, ведь главная задача заключается в том, чтобы обеспечить отвод влаги от трубы. Уголки нужно закрепить на бруски обрешетки, сделанные дополнительно, затем все обработать герметикам и посадить на дюбель гвозди.
Следующим уровнем укладывается ондулин встык на конструкцию: двускатная мансардная крыша. Герметизация стыков делается битумной мастикой, затем укладывается пластиковый покровный фартук. Он делается на нижней части и герметизируется ондуфлешем по кругу. Ондуфлеш – это битумно-каучуковая гидроизоляционная лента, которая с одного края прикрепляется к уголку, а вторым к ондулину.

Теперь давайте поговорим про вентиляционные трубы на крыше. Многие спрашивают, почему делать вентиляцию, выходящую на крышу, лучше.

Причин этому много:

Эффективность вытяжки будет одинаковой не зависимо от направления ветра.
Работающий электродвигатель не будет слышан в доме.

Благодаря современным устройствам можно осуществить вывод через вентиляцию разного назначения, а также различные дополнительные агрегаты и приспособления:

Флагштоки, антенны и трубы.
Вентиляция пространства, расположенного под кровлей.
Проветривание помещений изнутри – жилых и подсобных помещений, канализационных стояков, кухонных вытяжек, центральных пылесосов.

Соединение

Можно сделать проход трубы через крышу любого типа: скатную или плоскую, которая имеет любое кровельное покрытие. Чтобы это сделать применяются элементы, предназначенные для прохода. Вентиляция пространства расположенного под кровлей.

Как уже отмечалось ранее, в кровле постоянно образовывается конденсат. Это происходит из-за высокой влажности, которая вызывает грибки и плесени. Впрочем, если сгниют стропила, то крышу они не смогут держать.

От конструкции кровли и вида кровельного материала зависит выбор изделия, к примеру, такая конструкция, как шатровая мансардная крыша, потребует дополнительных усилий.

Такая вентиляция осуществляется благодаря перепаду температуры и давления. Стоит отметить, что под крышей происходит движение воздуха снизу вверх.

Воздух попадает через отверстия, сделанные в карнизе, а обратно через аэраторы. Устанавливать их нужно настолько высоко, насколько это возможно. Чтобы они работали нормально нужно обеспечить им приток воздуха, поступающего из-под карнизов.

Проход печной металлической трубы через кровлю

Монтаж и установка железной печной трубы через крышу, это процесс, не терпящий спешки. Мастеру необходимо понимать особенности каждой кровли, с которой ему придется работать. Суть выполнения работ сводится к двум важным принципам:

После установки дымохода не должна быть потеряна целостность кровли, другими словами необходимо избежать ситуации, при которой после первого же дождя крыша даст течь. Часто вода сбегает прямо по установленному дымоходу. В то же время, гидроизоляция печной трубы на шиферной крыше существенно отличается от того как эта же операция выполняется по металлочерепице или мягкой битумной кровле.

Однослойный металлический дымоход сильно нагревается, поэтому необходимо установить теплоизоляционный барьер или короб.

Для дымоходов, изготовленных из разных материалов, имеется свое решение этой задачи. А именно:

Гидроизоляция кирпичной печной трубы — для нее используют специальную пластину. Для шиферной крыши потребуется изготовить специальный пьедестал, вокруг дымохода. На него сверху укладывается пластина на герметик для уплотнения.

Короб для трубы — используется в случае, если крыша сделана с использованием кровельного пирога. Дело в том, что нарушение целостности пирога приводит к потере гидроизоляционных и теплоизоляционных свойств. Чтобы избежать этого изготавливают специальный короб. Конструкция окружает дымоход по периметру и в него засыпается специальный теплоизолирующий состав.

Защита трубы на крыше может быть выполнена с помощью специального изоляционного фартука. Преимуществом фартука является то, что он полностью повторяет изгибы кровельного материала и плотно прилегает, защищая от попадания влаги. Фартук представляет собой резиновое уплотнение, из прочного и стойкого к температурным и атмосферным явлениям материала.

Установка кровельного покрытия вокруг круглой печной трубы является лучшим решением. В таком случае укладка материала осуществляется уже по полностью готовой конструкции. Это позволяет сузить необходимый проем. Для крыши, изготовленной из металлочерепицы или профнастила отверстие для дымохода можно сделать больше диаметра трубы всего на 0,5-1 см.

Конструкция печной трубы на крыше из кирпича

Кирпичная дымовая труба состоит из нескольких частей, рассмотрим пример насадной:

Колпак. В основном делается из металла. Он препятствует попаданию снега, дождя и грязи в систему дымохода. Часто служит как украшение.
Оголовок. Выступающая часть кирпичей, которая предотвращает потеки дождевых капель по стволу трубы, выполняет декоративные функции.
Шейка. Длинна и наклон шейки зависит от изгиба крыши. Высота трубы на крыше влияет на мощность тяги.
Выдра. Выдра выполняет несколько функций. Она увеличивает стойкость к ветровым нагрузкам. Увеличенные диаметр выдры выполняет функцию теплоизоляции между кровлей и дымоходом. Для герметизации шва между кровлей и выдрой используют специальные герметики или оцинкованные листы.
Стояк трубы самая длинная часть дымохода, соединяющая распушку с выдрой.
Распушка, как выдра, утолщенная часть дымохода. Она располагается в перекрытии между комнатой и чердаком, защищая балки перекрытия от перегрева. Иногда вместо распушки, устанавливают металлический контейнер с теплостойкими материалами (песком, керамзитом).
Вся нижняя часть дымохода подвергается повышенным тепловым нагрузкам, поэтому для проведения каналов оптимально взять огнестойкий (шамотный) кирпич. Дымовая задвижка позволяет регулировать поступающий воздух, её делаю из металла (но такую задвижку может согнуть под действием температур) или выкладывают из кирпича.

Как вывести кирпичную печную трубу через крышу

Планировка — даже при «стихийном» ремонте все равно должно быть время, когда следует остановиться и продумать: где именно будет находиться печка, каким способом будет выполнена система дымоудаления. В каком месте кровли будет проходить дымоход. Расчет даст возможность подсчитать, какая высота печной трубы над крышей будет достаточная, чтобы обеспечить необходимой тягой.
Местоположение трубы — существует общее правило, чем лучше труба обдувается ветром, тем сильнее тяга в печи. Дымоход, следуя этому, стараются расположить как можно ближе к центру кровли – к коньку. Высота над коньком зависит от того насколько далеко находится от него труба.
Заделка и изоляция печной трубы на крыше – однослойный металлический дымоход может во время интенсивного горения раскалятся, кирпич разогревается не так интенсивно, но все равно требует использования теплоизоляции в месте прохождения кровельного пирога. Вывод через крышу печной трубы необходимо тщательно изолировать, чтобы через проем не проходила влага.

Как обезопасить стык дымохода с деревянным перекрытием?

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме

Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

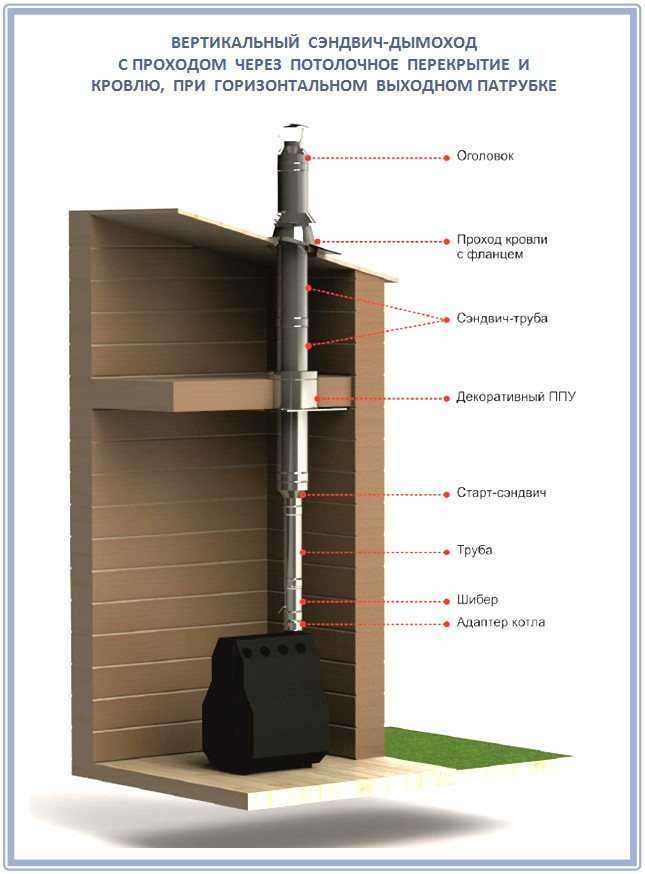

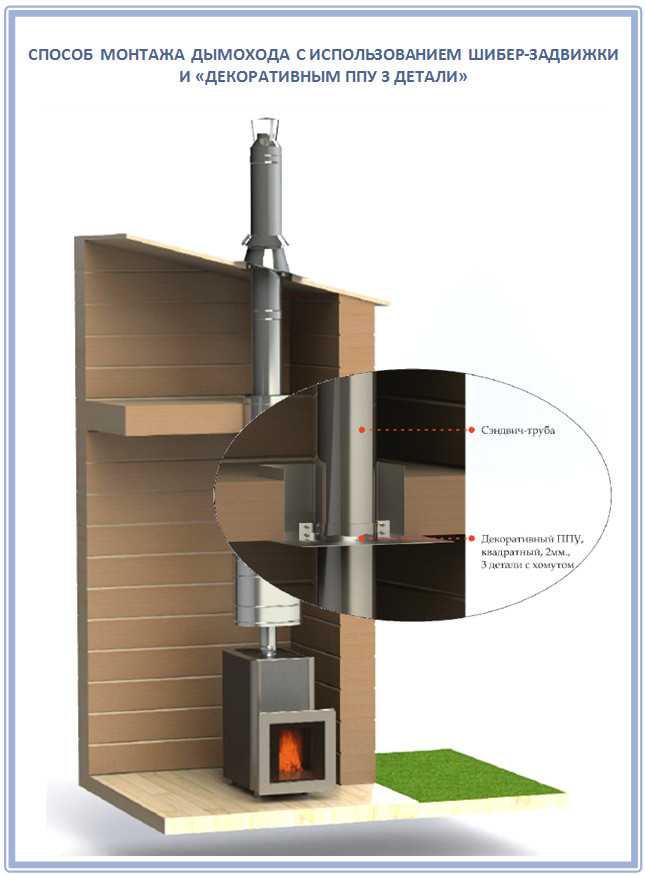

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

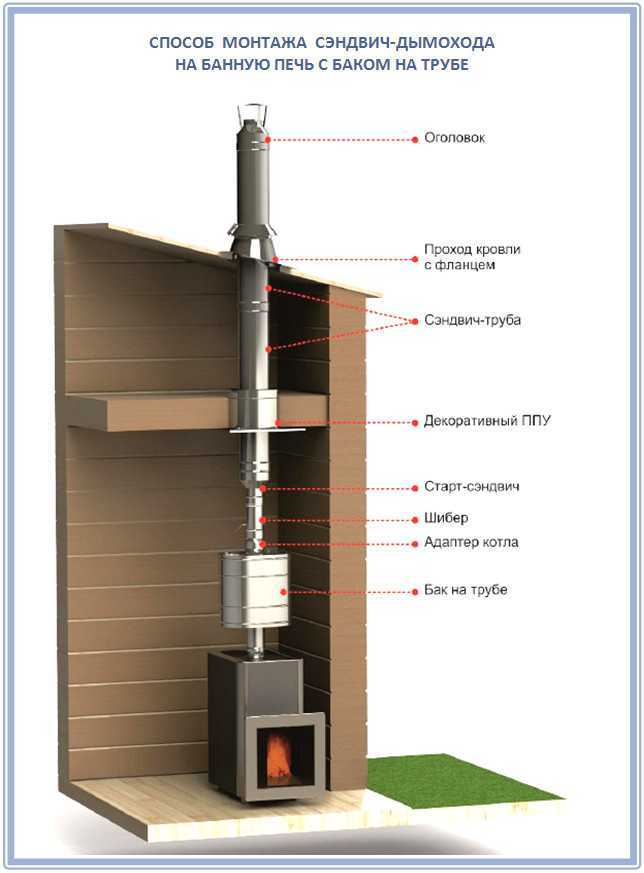

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Общие правила

Установку кирпичного дымохода на крыше дома необходимо планировать заранее. Поэтому помимо обустройства печки или камина, следует детально продумать, как вывести дымовую трубу на улицу. По правилам печь возводится на том участке, где фундамент надежно укреплен, ведь у печной конструкции внушительный вес и, если основание под него не предусмотрено, есть риск того, что фундамент не выдержит нагрузки

Поэтому составляя план и чертеж, важно предусмотреть, что в месте, где будет установлена печь и идти проход через крышу, кровля не должна содержать густо расположенных стропил и балок. Кроме этого, на участке расположения дымовых труб запрещено прокладывать коммуникации

Эффективность функционирования печного дымохода на крыше прямо зависит от ее длины и прямизны. Тяга обеспечивается намного лучше, если выполнить прямой дымоход достаточной длины. Однако такое устройство менее производительно

Поэтому чтобы обеспечить хорошую тягу в любой разновидности конструкции, важно разместить трубу как можно ближе к коньку, что обеспечит всесторонний обдув дымохода. Немаловажным этапом обустройства дымоотвода является его защита от конденсата

Для утепления предпочтение отдается оцинкованному железу и базальной вате.

Вывод

Итак, какой же дымоход делать? Для любых печей и котлов, кроме кирпичных, однозначно подойдет сэндвичевый конструкции любой сообразно условиям эксплуатации. Для кирпичной печи оптимален кирпичный пристяжной дымоход. В местах с умеренным климатом для нее же подойдет одностенный стальной в кирпичном футляре; в таком случае расходы на строительство дымохода сокращаются на 25-30%, поскольку возможно использовать обычный рабочий красный кирпич и упростить порядовку. Но толщина стенок футляра все равно нужна не менее, чем по СНиП 41-01-2003, от 120 мм. Вариант, который в некоторых регионах может оказаться проще и дешевле – сборный футляр из жаропрочного бетона толщиной от 60 мм.
