Что такое короткое замыкание, его виды и причины возникновения

Устранение неисправностей

После того как находим место аварии, необходимо выполнить ремонт и устранить неисправности и ликвидировать все последствия аварии.

Если не планируется прокладка новой проводки, то все ремонтные работы выполняются в следующем порядке:

  • В первую очередь подбирается провод. Его сечение нужно узнать, чтобы оно было не меньше, чем у пострадавшего проводника, а материал жил – аналогичный предыдущему. Все остальные действия касаются исключительно скрытой проводки.
  • Перед тем, как найти короткое замыкание в скрытой проводке по всей протяженности линии снимается штукатурка. Эту процедуру следует выполнять аккуратно, чтобы не нанести проводам дополнительных повреждений.
  • Дойдя до аварийного места в проводке квартиры, нужно убедиться в правильности его определения. Короткое замыкание оставляет характерные следы, а сам обрыв провода легко заметить путем визуального осмотра.
  • Затем выполняется разделка поврежденного проводника, после чего его концы соединяются небольшим отрезком проводника методом пайки или опрессовки. За счет этого толщина провода почти не увеличится, и он нормально ляжет на свое место в штробе. Изоляцию соединений рекомендуется производить термоусадочными трубками, которые легко надеваются на проводники.
  • По окончании ремонта следует проверить работоспособность сети и все исправления. С этой целью к проводам подается напряжение и подключается нагрузка. Лучше использовать увеличенную нагрузку, чтобы проверить возможный повышенный нагрев в местах соединений. После проверки штроба с проводом заделывается раствором.
  • Повторное испытание проводов осуществляется уже после полного высыхания штукатурного раствора.
  • Подгоревшие розетки и выключатели заменяются новыми, поскольку их восстановление нецелесообразно.
  • Если причиной неисправности является бытовая техника, ее следует отремонтировать самостоятельно или в мастерской.

Популярное изложение закона Ома

До детального изучения явления нужно вспомнить базовые определения из школьного курса физики. Основные зависимости описывает известная формула (закон Ома):

I = U / R,

где:

  • I – сила (величина) тока в амперах (А), которая определяет плотность энергии в контрольном участке и при достаточной величине способна разогреть проводник до высокой температуры;
  • U – напряжение (ЭДС, разница потенциалов между определенными точками);
  • электрическое сопротивление (R) – препятствует прохождению электрического тока, увеличивается при нагреве проводника.

Закон Ома для участка цепи

«Магический» треугольник помогает запомнить основные формулы для расчета. Взаимные зависимости рассматриваемых параметров часто поясняют на примере с трубопроводом:

  • ток (движение заряженных частиц) подобен потоку;
  • напряжение – разница давления на входе и выходе;
  • сопротивление – внутренний диаметр, ограничивающий пропускные способности транспортной системы.

По приведенным аналогам несложно догадаться о том, что тонкий (толстый) проводник затрудняет (упрощает) прохождение тока. Дополнительные ограничения объясняются проводимостью определенного материала и наличием посторонних примесей.

Как найти причину короткого замыкания

Если произошло короткое замыкание, и вы визуально не видите его причину, например ничего, нигде не почернело и не сверкнуло, начинаем искать его причину.

  • Отключите все бытовые приборы из розеток и свет (выключатели «выкл.»);
  • Взведите автоматический выключатель в рабочее положение;
  • Если автомат не выбило, значит, причина короткого замыкания в неисправном приборе. По очереди включаете бытовые приборы, соблюдая аккуратность, и находите неисправный бытовой прибор;
  • Если при попытке взвести автомат в рабочее положение, его сразу выбивает, то причина короткого замыкания в электропроводке.

Замыкание электропроводки

Ищем короткое замыкание электропроводки.

  • Отключаете электропитание. Полностью.
  • Берете измерительный прибор (например, мегомметр) или прозвонку (лампочку с батарейкой или что нибудь фирменное).
  • Сначала ищите группу розеток, где произошло короткое замыкание. Для этого, вставляете щупы измерительного прибора в розетку (без напряжения!!!) и смотрите, где сопротивление будет близко к нулю (сопротивлению изоляции) или лампочка прозвонки горит.
  • Нашли группу с коротким замыканием. Продолжаем.
  • Разбираем розетки этой группы и разрываем шлейфы розеток группы. После разрыва шлейфа, остается прозвонить каждый участок электропроводки шлейфов и найти где тестер покажет сопротивление близкое к нулю.
  • Этот участок цепи нужно поменять.
  • Розетки собрать и взвести автомат в рабочее положение.

Эти приемы позволят устранить короткое замыкание в электросети.

Важно! При работе с электричеством соблюдайте технику безопасности электрика и работайте только с отключенным электропитанием. Ehto.ru

Ehto.ru

Похожие посты:

  • Алюминиевая проводка: плюсы, минусы, мифы, что ждет впереди, Рубрика Ремонт электрики
  • Почему греется проводка: выясняем причины и устраняем проблемы, Рубрика Ремонт электрики
  • Перегрузка электросети, Рубрика Ремонт электрики
  • Механическое повреждение проводов электропроводки, Рубрика Ремонт электрики
  • Неисправность автоматического выключателя в щитке, Рубрика Ремонт электрики
  • Почему греются контакты электрических соединений, Рубрика Ремонт электрики
  • Модернизация проводки в квартире своими руками, Рубрика Ремонт электрики Электропроводка

Поиск поврежденного участка

Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.

Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.

Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.

Подготовка к поискам повреждения при КЗ

Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.

Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.

Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.

Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.

Поиск участка замыкания

Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.

Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.

Помощь измерительных приборов

Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.

Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.

Поиск виновника среди бытовых приборов

Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.

Народный метод

В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно

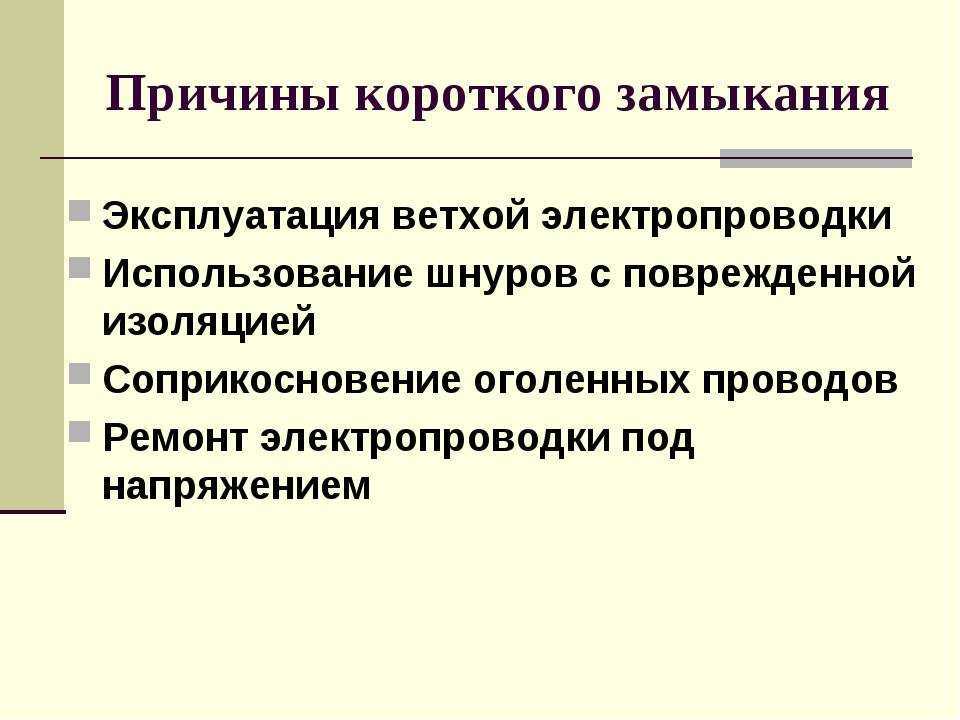

Причины возникновения КЗ

Чтобы бороться с негативными явлениями, необходимо, прежде всего, выяснить причину их возникновения. Для этого дадим определение термину «короткое замыкание».

Уверен, что у большинства из вас ответ готов: «Короткое замыкание, это когда соприкасаются друг с другом два проводника с током разной полярности». Такое определение верно только отчасти. Оно не описывает полной картины КЗ. В частности, короткое замыкание может возникнуть между двумя фазными проводами, и не обязательно в результате их касания.

На рисунке 1 показана схема короткого замыкания фазных проводников.

Рис.1. Короткое замыкание фаз

Поэтому правильный ответ таков: КЗ – явление, возникающее в результате соединение двух точек участка цепи, вызвавшее состояние, при котором сопротивление нагрузки оказывается намного меньше, от внутреннего сопротивления источника тока.

Исходя из определения, становится понятно, что причиной возникновения короткого замыкания может стать любая ситуация, приводящая к значительному уменьшению сопротивления между проводниками с разными потенциалами. Например, пробой диода или другого электронного элемента в схеме электрического устройства. КЗ возникает в результате ошибочного соединения проводов (фазы с нулём) при выполнении монтажа электропроводки.

Довольно часто короткие замыкания вызывает:

  1. Обрыв проводов в энергосетях под напором сильного ветра, от налипания снега и по другим причинам.
  2. В домашней сети причиной КЗ нередко стаёт неисправность электропроводки или чрезмерная нагрузка отдельных участков электрической сети.
  3. Короткие замыкания встречаются в электрическом оборудовании, как правило, из-за плохого состояния соединительных шнуров, причиной которого является небрежное отношение к ним.
  4. Электрикам иногда приходится устранять последствия КЗ в результате повреждения кабеля при самовольном выполнении земляных работ. Несанкционированное рытьё траншей приводит не только к нарушению изоляция проводов, но и к замыканиям ковшом экскаватора токоведущих жил.
  5. Использование электрической проводки не по назначению. Например, применение во внешних линиях передачи электрического тока проводов, предназначенных для внутренних сетей. Под действием солнечных лучей, влаги, перепадов температур изоляция разрушается. Когда трещины заливает вода, происходит контакт между проводами с накоплением электролитических солей. Рано или поздно там случится короткое замыкание.
  6. Механическое повреждение, когда участок электропроводки замыкается от повреждения кабеля гвоздём, шурупом, сверлом или в результате случайного задевания рабочей частью строительного инструмента. Такие короткие замыкания характерны для скрытой электропроводки.

Существуют и другие причины аварий связанных с КЗ, но они встречаются очень редко. Например, эксплуатация электророзеток с плохими контактами. Вследствие искрения розеток образуется сажа, которая оседает на пластиковые детали. При длительной эксплуатации, особенно если включать потребители с повышенными нагрузками, слой сажи может замкнуть провода. Последствие показаны на рисунке 2.

Рис. 2. КЗ, вызванное неисправностью розетки

До этого редко доходит, так как замыканию предшествует появление едкого запаха горелой проводки, что обычно побуждает владельца квартиры заменить неисправную розетку.

Это интересно: Розетка искрит при включении вилки и сама по себе: что делать

Правильная эксплуатация розеток

Но конечно лучше просто не доводить розетку до возгорания. Ведь в большинстве случаев мы своими руками практически поджигаем розетку своим неправильным обращением с ней. Поэтому мы приведем всего несколько простейших правил которые позволят вам не попадать в такую «горячую» ситуацию.

  • Мы не будем советовать не вставлять в розетку посторонние вещи, не поливать ее и не выполнять других целиком очевидных вещей. При приведем правила, о которых наверняка все слышали, но почему-то забыли.
  • Прежде всего не забывайте, что каждая розетка имеет свой номинальный ток. Этот параметр устанавливается исходя из мощности контактной части розетки. Обычно розетки изготавливаются на ток в 6А, что примерно соответствует приборам мощностью в 1,3кВт. Есть розетки на 10, 16 и 25А, цена которых естественно несколько выше. К ним можно подключать более мощные приборы. Но их мощность все равно не должна превышать номинального тока розетки.

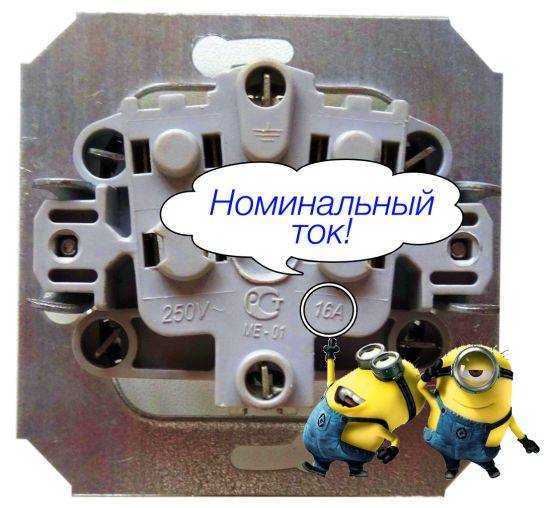

На фото вы можете видеть где посмотреть номинальный ток розетки

  • Розетка должна быть жестко закреплена в посадочном месте. При вытягивании вилки не должно быть люфта. В противном случае при каждом использовании розетки провода будут подвергаться деформации, что в конечном итоге приведет к их переламыванию и плохому контакту.
  • Не вставляйте в розетки вилки большего диаметра. Это ведет к деформации контактной части вилки и как следствие плохому контакту. Тот в свою очередь ведет к нагреву.

Помните! Чем выше сопротивление проводника, тем больше он выделяет тепла при протекании тока. В то же время чем выше температура любого проводника, тем больше его сопротивление. Получается, что чем больше нагрет провод, тем меньший ток он может нормально пропускать. Поэтому перегретый провод при дальнейшей эксплуатации обязательно перегорит.

Если на вилке или розетки видны следы подгара как на видео, то обязательно снимите с нее напряжение и почистите. В противном случае это неизбежно приведет к возгоранию.

Способы устранения и профилактика

Прежде избавляются от причин, вызвавших КЗ. Сгоревшую проводку меняют на новые провода. Пришедшие в негодность радиодетали и катушки заменяют аналогичными новыми комплектующими.

Профилактика короткого замыкания заключается в установке предохранительной автоматики, стабилизаторов напряжения, замене старого оборудования и изношенной проводки.

Блок предохранительных автоматов

Вовремя предпринятые меры, исключающие возникновение КЗ, сохранят дорогое оборудование, электронные приборы, бытовую технику. Надо помнить о том, что короткое замыкание может погубить не только имущество, но и жизни людей.

Понятие «короткое замыкание»

Короткое замыкание – это соединение двух точек электрической цепи с различными потенциалами, что не предусмотрено нормальным режимом работы цепи и приводит к критичному росту силы тока в месте соединения.

Таким образом, КЗ приводит к образованию разрушительных токов, превышающих допустимые величины. Что способствует выходу приборов из строя и повреждениям проводки. Для того, чтобы понять, что может спровоцировать этот процесс, нужно детально разобраться в процессах, происходящих при коротком замыкании.


По закону Ома сила тока (I) обратно пропорциональна сопротивлению (R)

Пример применения закона Ома к лампе накаливания мощностью в 100 Вт, подключенную к электросети в 220В. Здесь можно с помощью закона Ома рассчитать величину тока для нормального режима работы и короткого замыкания. Сопротивление источника и электропроводки проигнорируем.


Электрическая схема нормального режима работы (a) и короткого замыкания (b)

Вот пример нормальной цепи, по которой ток течет от источника к лампе накаливания. На схеме ниже изображен этот процесс.


Пример нормальной цепи, ток течет от источника к лампе

А теперь, представим, что произошла поломка, из-за которой в цепь попал дополнительный проводник.


Дополнительный проводник замыкает цепь

Сопротивление проводников стремится к нулю. Вот почему большая часть электрического тока после замыкания сразу потечет через дополнительный проводник, как бы избегая лампы накаливания с высоким сопротивлением. Результатом будет некорректная работа прибора, потому, что он не получит достаточно тока. И это еще не самый опасный вариант.

Как известно, по закону Ома сила тока обратно пропорциональна сопротивлению. Когда давление в цепи падает в результате короткого замыкания — на несколько порядков возрастет сила тока. По закону Джоуля – Ленца при росте силы тока увеличивается выделение тепла.

При многократном росте силы тока проводники мгновенно нагреваются. А теперь представим, что в сети нет предохранителей либо они не сработали достаточно быстро. В результате проводники плавятся, а изоляция начинает гореть. Зачастую, так возникают пожары в результате короткого замыкания.

Виды коротких замыканий

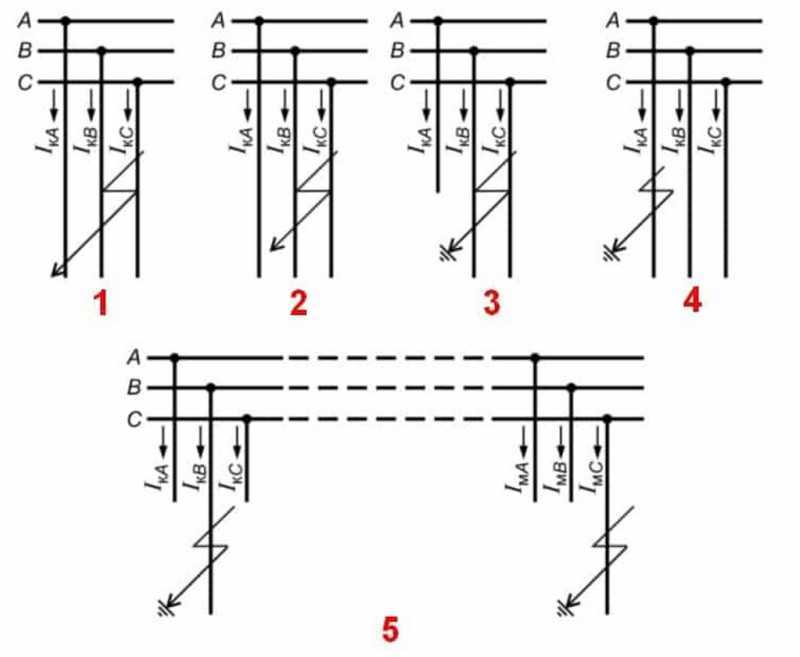

Схемы кз

Короткие замыкания в быту:

  • однофазные – происходит, когда фазный провод замыкается на ноль. Такие КЗ случаются чаще всего. Обозначен, как однофазное с землей К(1)
  • двухфазные – ( К2)происходит, когда одна фаза замыкается на другую, относится к несимметричным процессам. Есть еще 2-х фазное с землей К (1,1)в системах с заземленной нейтралью;
  • трехфазные – происходит, когда замыкаются сразу три фазы. Самый опасный вид КЗ. Это единственный вид короткого замыкания, при котором не происходит перекос фаз, процесс протекает симметрично;

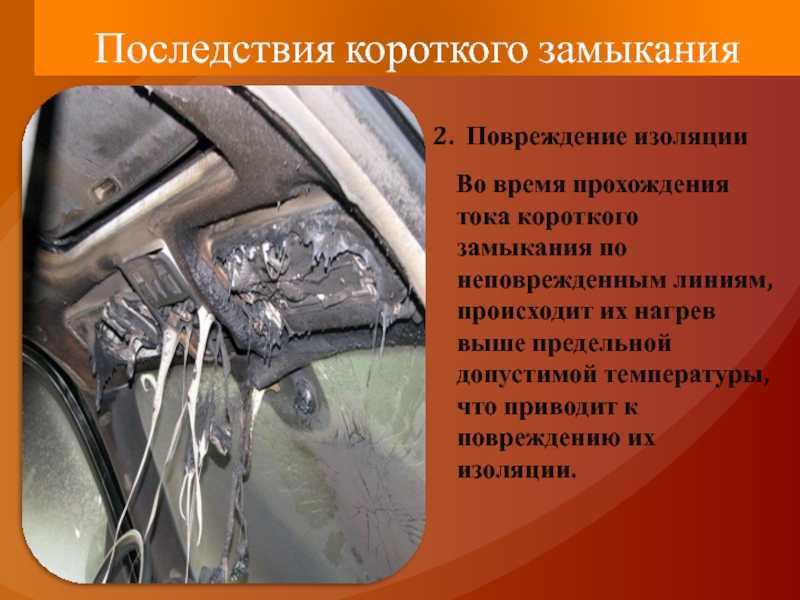

Вот типичная картина последствий короткого замыкания: оплавленная или сгоревшая изоляция, запах гари, следы оплавления или горения внутри электрического прибора.


Последствия короткого замыкания в электрощите многоэтажного дома

В реальных условиях короткое замыкание происходит в таких ситуациях:

  • Повреждение изоляции проводников. Это может произойти из-за изношенности изоляции, а так же механического воздействия на неё. Жилы кабеля замыкаются напрямую или через корпус оборудования.
  • Некорректное подключение электроприборов к сети. Данный случай характеризуется допущением ошибки мастера или владельца квартиры из-за чего и происходит короткое замыкание.
  • Попадание в электрический прибор воды. Конечно же нельзя допускать попадание воды на электроприборы, ведь она является хорошим проводником электричества и замыкает контакты.

В обустройстве быта короткое замыкание происходит во время ремонта стен, если случайно повредить проводку. Также аварии случаются в квартирах и домах со старой проводкой. В результате чрезмерного нагревания она повреждается в следствие воздействия воды или грызунов.

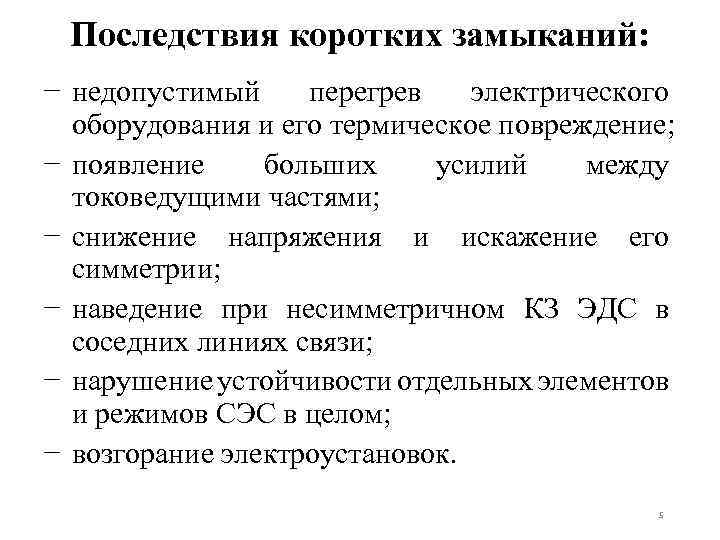

Опасность КЗ и его последствия

Негативные последствия короткого замыкания во многом зависят от места расположения аварии и продолжительности воздействия высоких токов. В связи с этим данное явление характеризуется как местное или общее.

В первом случае последствия наступают более серьезные, вплоть до открытого возгорания проводов и дальнейшего распространения пожара. Помимо проводки, загораются расположенные рядом отделочные материалы и предметы мебели. Дополнительно, короткое замыкание вызывает следующие повреждения:

  • Термические и механические воздействия полностью разрушают розетки и выключатели.
  • Уровень сетевого напряжения существенно понижается, в результате чего электроприборы и оборудование могут выйти из строя. Это же подтверждает эксперимент с аккумуляторами.
  • Компьютеры, средства телекоммуникации и другие чувствительные электронные приборы подвергаются разрушительному воздействию электромагнитных волн.
  • Каждый человек, находящийся в непосредственной близости от места аварии, может получить ожоги, механические травмы и другие увечья, опасные для жизни и здоровья.
  • При попадании влаги нередко замыкает скрытая проводка. В этом случае человек может получить удар током нечаянно коснувшись стены.

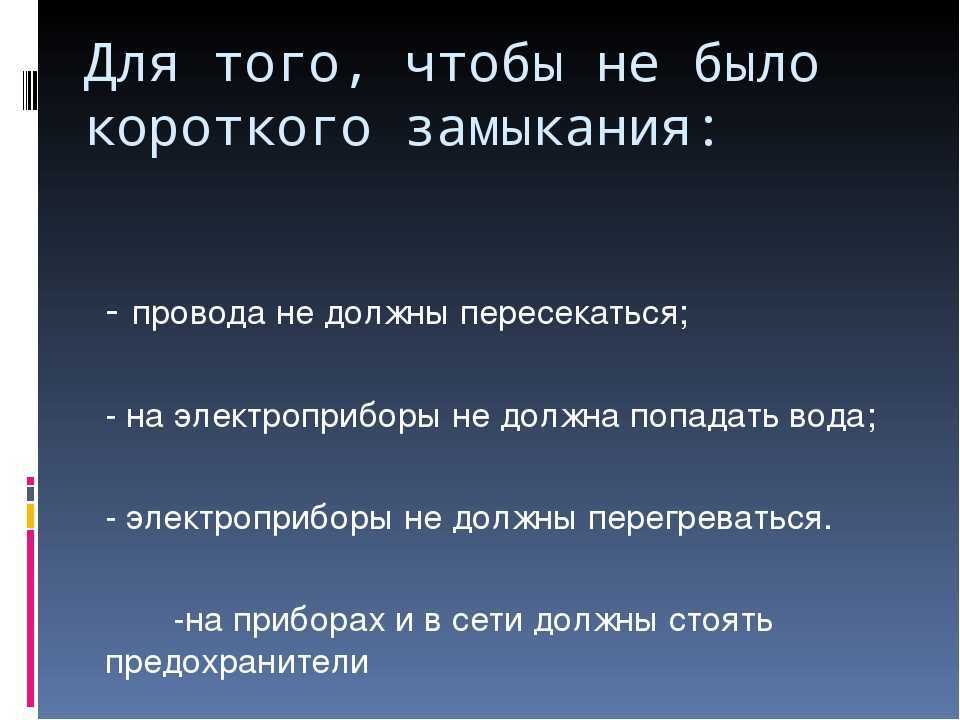

Меры по предотвращению КЗ в домашней электросети

Чтобы уменьшить вероятность возникновения короткого замыкания владелец жилья должен периодически производить осмотр своей сети освещения. Конечно, осмотр не даст 100% гарантии, но поможет устранить неисправности, приводящие к появлению КЗ в сети.

В процессе осмотра нужно производить следующие действия:

если розетка начала греться, искрить, появился запах пластика, то ее следует заменить новой, или отремонтировать;
ревизия всей сети освещения и силовой группы проводов проводится раз в полгода

Нужно обращать внимание на цвет изоляции. Возможные места опасного нагрева определяются по цвету изоляции проводов;
установка автоматического выключателя с УЗО

Автоматический выключатель отключит сеть в случае КЗ, а УЗО (устройство защитного отключения) реагирует на прикосновение человека к оголенным проводам. Применение этого устройства может спасти жизнь;
сечение проводов электропроводки рассчитывается исходя из суммарной мощности всех электрических приборов;
при монтаже не следует слишком плотно укладывать кабели проводки;
если нужно произвести какие-либо работы, например, просверлить стену, то следует убедиться в отсутствии электропроводки под штукатуркой в этом месте.

Не включайте частично поврежденные приборы

Если в утюге или холодильнике перетерся кабель и видна внутренняя оболочка, не включайте его, до того, как отремонтируете. Сначала аккуратно снимите верхний слой изоляции в поврежденном участке и осмотрите внешнее состояние изоляции. Все повреждения и трещины плотно замотайте изолентой. Затем верните назад верхнюю оболочку и тоже перемотайте.

Часто требуется замена штепсельной вилки, например, если она сильно расшатана или поврежден корпус. Она продается в любом переходе или магазине, потому не откладывайте с покупкой.

Повреждения могут быть не только на шнуре питания, но и внутри. Например, если Вы включаете что-либо и слышите внутри искрение. Это уже говорит о серьезной неисправности, даже если электрооборудование работает, на первый взгляд, нормально. В таком случае, выключите его из розетки и отнесите в сервисный центр (или отремонтируйте самостоятельно).

Даже если Вы проверили всю проводку и включаете только новую исправную технику, это не дает 100%-ой гарантии, что в вашей сети не случится аварии. Потому, всегда устанавливайте в щиток качественные автоматические выключатели и УЗО.

При параллельной прокладке разделяйте линии

Если у Вас проложено несколько силовых линий параллельно, старайтесь соблюдать между ними расстояние не менее 10см. Дело в том, что при плотной прокладке кабель хуже охлаждается, из-за этого сильнее нагревается оболочка, и теряются ее изоляционные свойства. В результате она может оплавиться или случится пробой, и контакты замкнутся.

Для параллельной прокладки применяются также специальные кабель-каналы с перегородкой посередине. Она изолирует силовые линии между собой.

Защищайте кабель при прокладке

Старайтесь делать скрытую проводку в стенах, штукатурке, там изоляция сохранится намного дольше и меньше риск ее повреждения. При открытой проводке старайтесь применять защитные средства: кабель-каналы, пластиковые трубы, гофру. Защищая от внешних факторов, они увеличивают срок службы проводки в несколько раз.

Замените алюминиевую проводку на медную

При меньшем сечении провода медь лучше проводит электричество и выдерживает большую нагрузку. Кроме того, она выдерживает больше механических изгибов и не так быстро окисляется, как алюминий.

В советские времена в жилых домах часто делали алюминиевую проводку. Если Ваша квартира до сих пор пользуется таким «советским наследством», задумайтесь, срок эксплуатации ее, наверняка, уже давно вышел.

Не игнорируйте пылевлагозащиту

Размещая розетки, выключатели или электроприборы в местах повышенной влажности позаботьтесь о высоком уровне пылевлагозащиты. Например, на улице, где возможны осадки, роса и туман, он должен быть не ниже IP67. Минимальный уровень для ванной IP44, если существует вероятность прямого попадания водяных брызгов, тогда лучше IP56.

Если внутрь проникнет вода, розетка начнет искриться, оплавится пластиковый корпус и в конце концов случится короткое замыкание. Потому всегда выбирайте оптимальный уровень пылевлагозащиты.

Какие бывают виды

Короткое замыкание. Каждый слышал это словосочетание. Многие видели надпись «Не закорачивать!» Часто, когда ломается какой-нибудь электроприбор, говорят: «Коротнуло!» И несмотря на негативный оттенок этих слов, профессионалы знают, что короткое замыкание – не печальный приговор. Иногда с коротким замыканием (КЗ) бороться бессмысленно, а порой и принципиально невозможно. В этой статье будут даны ответы на самые важные вопросы: что такое короткое замыкание и какие виды КЗ встречаются в технике.

Будет интересно Как устроен однополупериодный выпрямитель и где применяется

Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.

Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.

Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.

Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение

Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток

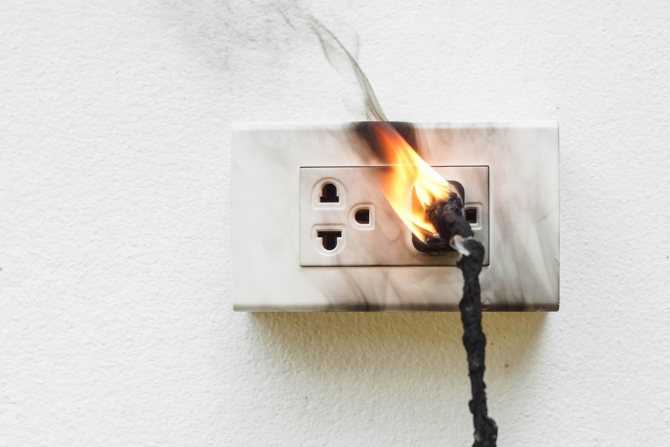

Возгорание розетки

Подобным образом понятие «короткое замыкание» используется применительно к трансформаторам. Люди, так или иначе связанные с энергетикой, знают, что одна из важнейших характеристик трансформатора – это напряжение короткого замыкания, UКЗ, измеряемое в процентах. Возьмем трансформатор. Одну из его обмоток, скажем, низшего напряжения (НН) закоротим амперметром, сопротивление которого, как известно, принимается равным нулю. Обмотку высшего напряжения (ВН) подключаем к источнику напряжения. Повышаем напряжение на обмотке ВН до тех пор, пока ток в обмотке НН не станет равным номинальному, фиксируем это напряжение.

Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем UКЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.

Однофазное замыкание на землю в сетях с изолированной нейтралью не является коротким, но может представлять угрозу жизни живых существ. Металлическим называют КЗ, в котором переходное сопротивление равно нулю – например, при болтовом или сварочном соединении. Токи КЗ в зависимости от напряжения и вида повреждения могут достигать тысяч и сотен тысяч ампер, приводить к пожарам и колоссальным электродинамическим усилиям, «выворачивающим» шины и провода. Защита от КЗ может осуществляться автоматическими выключателями или предохранителями, а в высоковольтных сетях – средствами релейной защиты и автоматики.


Защита блока питания от короткого замыкания.

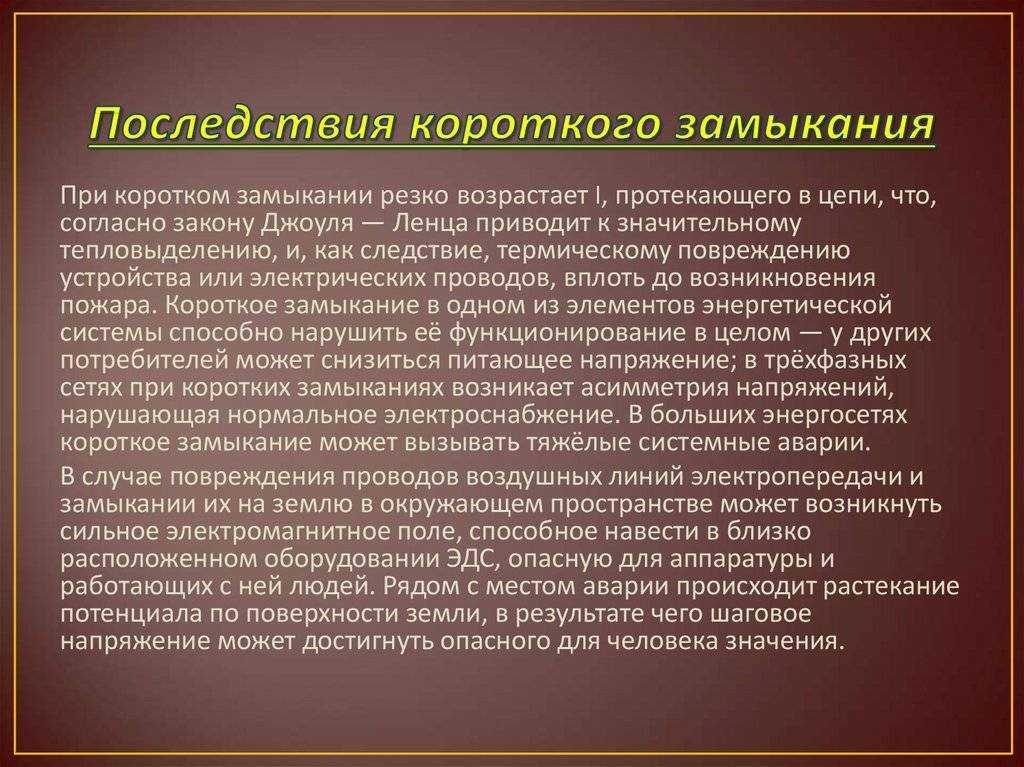

Какие могут быть последствия?

Во время замыканий наблюдается резкое увеличение силы тока, что приводит к расплавлению металлов. «Брызги» могут разноситься во все стороны, приводя к воспламенению предметов вокруг и пожарам. Это особенно опасно для домашних условий, так как КЗ может стать причиной потери имущества и жилья. Последствиями на предприятиях является аварийная ситуация, повреждение техники и риск того, что могут пострадать люди.

Замыкание, в зависимости от места его образования, может привести к системой аварии, последствиями которой станет экономический и технический урон. Оборудование, которое находилось под действием усиленной силы тока, выходит из стоя или получает серьезные повреждения.

Еще одним последствием замыкания является ухудшение условий работы персонала и потребителей – резкое понижение давления приводит к остановке производственных мощностей и экономическому ущербу. Наибольший урон наносится тому месту, в котором непосредственно возникло замыкание.

Способы защиты

Наиболее надежным и действенным способом предотвращения КЗ является установка автоматических выключателей. Альтернативой служат плавкие предохранители. Автомат своевременно улавливает возникновение замыкания и отключает питание, благодаря чему возникновение аварийной ситуации является невозможным.

Прочие меры предосторожности:

  • регулярная ревизия электропроводных каналов – визуальное определение слабых мест кабеля, где изнашивается изоляция и своевременное устранение проблемы;
  • использование электрических реакторов, которые регулируют подачу тока;
  • использование специальных электроцепей, которые в случае необходимости отключают секционные выключатели;
  • использование понижающих трансформаторов, которые оснащены расщепляемой обмоткой низкого напряжения.

Совет: для домашнего использования рекомендуется устанавливать автоматические выключатели. Они рассчитаны на определенный ток, после превышения величины которого, разрывается цепь. Прочие меры в основном указаны для промышленного использования.

В чем заключается угроза КЗ?

Замыкание в первую очередь представляет угрозу здоровью и жизни человека. Это связано с пожарной опасностью: возгорание изоляции проводов, воспламенение окружающих предметов, способность изоляции распространять горение. Так же изменение силы тока может быть губительным для используемых устройств и приборов, приводя к катастрофическим последствиям

КЗ может стать причиной экономического убытка Поэтому важно использовать меры профилактики возникновения явления и прибегать к установке методов защиты

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Электрика и не только
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
