Советы по выбору циркуляционных насосов wilo (вило)

Топ-3. Oasis CR 32/6

Бесшумная работа

Все покупатели сообщают в своих отзывах, что циркуляционный насос работает тихо, когда воздух выходит из-под крышки.

Страна: Китай
Средняя цена: 2 300 руб.
Максимальное давление: 6m
Производительность насоса: 2,4 м³/ч
Номинальная мощность: 90 Вт

Согласно параметрам, китайский насос неплохо справляется с аналогом Wilo Star-RS 25/6-180 (99 Вт), который дает напор 6 м при почти такой же мощности. Немного бюджетный вариант уступает по производительности — 2,4 против 4 м³/ч, но цена в пять раз ниже, чем у циркуляционного насоса Wilo, поэтому этот недостаток можно простить. Китайская модель подходит для использования в системе отопления дома площадью до 100 м². Несмотря на свою дешевизну, устройство имеет чугунный корпус и выдерживает рабочее давление 10 атм. Производитель уверяет, что при правильном использовании изделие прослужит восемь лет. Что касается насосов премиум-класса, то немецкая компания заявляет, что они рассчитаны на 10 лет работы, поэтому мы получаем еще один плюс в пользу китайского аналога, ведь за 10 лет вам нужно купить только 2 таких насоса, таким образом, экономия составит 60%.

Плюсы и минусы

Бесшумная работа

В 5 раз дешевле, чем Wilo

Длительный срок службы

Чугунный корпус
Проигрывает Wilo по эффективности

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Как работает агрегат?

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны. Всё это происходит за счёт центробежной силы, которая образуется в процессе вращения колеса с лопастями. В ходе работы прибора давление в расширительном баке не изменяется. Если требуется повысить уровень теплоносителя в отопительной системе, устанавливают повышающий насос. Циркуляционный агрегат только способствует преодолению водой силы сопротивления.

Схема установки прибора выглядит так:

На трубопроводе с горячей водой, поступающей от нагревателя, устанавливается циркуляционный насос.
На отрезке магистрали между насосным оборудованием и нагревателем монтируется пропускной клапан.
Трубопровод между пропускным клапаном и циркуляционным насосом соединяется байпасом с обратным трубопроводом.

Такая схема установки подразумевает выброс теплоносителя из прибора только в том случае, если агрегат заполнен водой. Чтобы длительно удерживать жидкость в колесе, на конце трубопровода сооружается приёмник, оборудованный обратным клапаном.

Циркуляционные насосы, используемые в бытовых целях, могут развивать скорость теплоносителя до 2 м/с, а агрегаты, применяемые в промышленной области, ускоряют теплоноситель до 8 м/с.

Стоит знать: любой вид циркуляционного насоса работает от электросети. Это довольно экономичное оборудование, поскольку мощность двигателя у крупных производственных насосов составляет 0,3 кВт, а у приборов бытового назначения – всего 85 Вт.

Попутная и встречная схемы движения теплоносителя

Расположение труб в двухтрубных системах можно продумать таким способом, когда обратная труба подключается вначале либо к самому дальнему, либо к самому ближнему от котла радиатору.

В первом случае теплоноситель в подающей и в обратной трубах движется в противоположные стороны. Это встречная, или тупиковая схема. Ее минус – разные потери давления на разных устройствах. Вода будет искать самый простой путь и устремляться в первую очередь к самым близким к котлу обогревателям.

При подключении обратной трубы вначале к самому близкому к котлу, а затем к остальным радиаторам придется использовать наибольшее количество отопительных труб. Но теплоноситель в этом случае и в подающей, и в обратной трубе будет двигаться в одном направлении. Это наиболее рациональная попутная схема, или схема Тихельмана, которая обеспечивает одинаковые температуру и давление на всех устройствах системы.

Циркуляционные насосы Wilo – технические характеристики

Насосное оборудование германской марки Wilo предназначены для работы в различных сферах. Это может быть теплоснабжение, холодное или горячее водоснабжение, перекачка фекальных стоков, агрессивных сред, подъем воды с глубины и повышение давление в системах.

С целью оптимального выбора производитель представляет свое оборудование очень широким модельным рядом, это позволяет очень точно подобрать именно тот насос, который необходим. Недостатком может являться только два фактора: первый – при выходе из строя какой-либо детали ее необходимо заказывать, второй – при отсутствии электроэнергии насос перестаёт работать.

Устройство циркуляционного насоса для отопления

Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины.

В основные конструкционные узлы входят:
корпус;
ротор, передающий вращение от вала двигателя блоку турбины;
крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
средства уплотнения, изоляции от воды или теплоносителя;
основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.

Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.

Циркулирующий насос имеет небольшие габариты. Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с ним могут устанавливаться устройства безопасности.

Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.

Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.

Виды циркуляционных насосов

В результате работы насоса получается некоторое разряжение на входе и нужное давление (компрессия) — на выходе.

Все циркуляционные насосы в зависимости от конструктивных особенностей классифицируются на два типа (вида):
«сухого» типа (с сухим ротором);
«влажного» типа (с влажным ротором).

Насосы «сухого» типа характеризуются тем, что их ротор при работе сам не контактирует с рабочей жидкостью контура отопления. Он от нее надежно изолирован скользящим уплотнителем — кольцом.

Такие насосы обладают довольно высоким КПД — до 75−85%, но работают с некоторым уровнем шума. По размерам они больше, чем их «влажные» аналоги, и требуют особой подводки труб контура.

В насосах «влажного» типа сам вращающийся ротор находится в контакте с перекачиваемой жидкостью-теплоносителем, а изолирована от нее неподвижная часть электродвигателя — статор.

Взаимодействием с жидкостью достигается необходимая смазка деталей ротора и бесшумность работы всей помпы в целом. Обычно насосы имеют встроенный ступенчатый регулятор скорости. Циркуляционные насосы «влажного» типа могут работать годами, а порой и десятки лет, не требуя никакого обслуживания.

Но они имеют низкий КПД — всего 50−65%. Насосы такого типа получили наибольшее распространение в частных бытовых системах отопления именно из-за своих небольших размеров и бесшумностью при работе. Данные аспекты являются одними из ряда других при выборе циркуляционного насоса для контура отопления вашего дома. Но существует и другие аспекты выбора.

Повысительный насос для отопления

Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи.

Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен

Какие помпы подходят для установки в жилых помещениях

Установка циркуляционного насоса.

Оптимальная температура отопительной системы загородного дома достигается при использовании вмонтированных термоклапанов. Если заданные параметры температуры отопительной системы будут превышены, то это может привести к тому, что клапан будет перекрыт, а гидравлическое сопротивление и давление увеличатся.

Использование насосов с электронной системой управления помогает предотвратить появление шумов, поскольку приборы автоматически будут следить за всеми изменениями объемов воды. Насосы будут обеспечивать плавную регулировку перепадов давления.

Для автоматизации работы насоса пользуются моделью агрегата автоматического типа. Это позволяет защитить его от неверной эксплуатации.

Используемые помпы могут отличаться по типу их применения. Например, сухие в процессе работы не соприкасаются с теплоносителем. Мокрые помпы качают воду при их погружении. Сухие виды помп являются шумными, а схема монтажа насоса в отопительную систему больше подходит для предприятий, а не жилых помещений.

Для загородных домов и дач подходят помпы, созданные для работы в воде, имеющие специальные бронзовые или латунные корпусы. Детали, используемые в корпусах, являются нержавеющими, так система не будет повреждаться под действием воды. Таким образом, эти конструкции обеспечены защитой от воздействия влаги, высоких и низких температур. Осуществление монтажа такой конструкции возможно на обратном и подающем трубопроводе. Вся система потребует определенного подхода при ее обслуживании.

С целью увеличения степени давления, приходящегося на участок всасывания, можно установить насос так, чтобы расширительный бак находился рядом. Трубопровод отопления должен быть спадающим в том месте, где требуется подключить агрегат. Необходимо будет удостовериться в том, что насос сможет выдерживать сильные напоры горячей воды.

Разнообразие видов, их особенности

Рассмотрим некоторые виды насосов для отопления и их характеристики:

Циркуляционные насосы Wilo

Работают в отопительной системе замкнутого типа. Бывают:

С мокрым ротором.
И с сухим.

Различные мощности «мокрых» приборов позволяют отапливать помещения от 100 до 750 м2. Теплоноситель может быть нагрет до 120°, а может быть охлаждён до -10 – агрегат останется в работоспособном состоянии. Напор – от 2,2 до 12 м. Частота вращения 0,95 – 4,8 тыс. в мин.

Агрегаты имеют три скорости работы, которые можно переключать, смотря по нагрузке и температуре за окном. Весит оборудование от 2,2 кг. до 8 кг. Рабочие части двигателя помещаются в теплоносителе, вследствие чего он смазывается и работает бесшумно.

Для помещений превышающих 1000 м2, а также для котельных, обслуживающих несколько зданий, предусмотрено применение «сухих» моделей. Частота вращения таких приборов до 2,85 тыс. в мин. Работа сопровождается большим шумом, но мощность такого устройства выше предыдущего варианта.

Вило для скважин

Погружные скважинные приборы работают на глубине до 350 м., в песчаных и артезианских скважинах. Диаметры 74 мм или 98 мм.

Дренажные насосы

Особенность дренажников в том, что они могут перегонять большие объёмы жидкости, но при этом высота, или длина на которую эту жидкость прибор может доставить – ограничена (как правило, это около 10 метров).

Фекальные Wilo

Место работы – канализационные ямы, старые заилившиеся колодцы, шахты, септики и любые застоявшиеся воды. Чаще всего оснащены режущим устройством, которые измельчают вязкие и полутвёрдые элементы, содержащиеся в жидкости. Разные модели могут пропускать твёрдые частицы до нескольких сантиметров!

Канализационные установки

Могут автоматически отводить воду из душевых, стиральных и посудомоечных машинок, работать с дождевой водой. В стоках не должны присутствовать жиры, волокна, фекалии и твёрдые вкрапления. Оснащается обратным клапаном, во избежание обратного тока нечистот и угольным фильтром.

Насосы, повышающие давление

Используются в холодном водоснабжении для усиления напора.

Представляет собой центробежный автоматический агрегат «мокрого» типа.

Отличается тихой работой и малым весом. Включается и отключается насос при помощи датчика потока.

Особенности устройств этой марки

Технические характеристики насоса wilo при его включении в систему отопления позволяют увеличить её КПД за счет увеличения теплоотдачи теплоносителя. Кроме того, их участие в работе системы позволяет использовать трубы с меньшим сечением, что приводит к снижению расходов на материалы и топливо и, соответственно, к снижению количества углекислого газа, выбрасываемого в атмосферу. А количество потребляемой электроэнергии не превышает 250 Вт в сутки.

Конечно, цена устройства достаточно высока, но она с лихвой окупается за счет такой экономии, а также надежности и долговечности конструкции насоса. Она изначально предназначена для непрерывной работы в сложных условиях: под высоким напором и при любой температуре циркулируемой жидкости.

Конструкция насоса

Устройство легко подключается своими руками благодаря продуманному механизму с пружинистыми клеммами. В нем отсутствует вентилятор, поэтому насосы с мокрым ротором практически не производят шума при работе.

Используются циркуляционные насосы Вило в отопительных системах сравнительно небольших помещений площадью от 200 до 1000 кв.м. – в частных домах, коттеджах и т.д. Подбираются по таким параметрам, как объем перекачиваемой жидкости, мощность, отапливаемая площадь. Но основной их характеристикой является высота создаваемого напора.

Схема монтажа в систему

Особенности схемы замкнутой системы отопления

В закрытой отопительной системе с принудительной циркуляцией есть несколько особенностей:

Возможность установки расширительного бачка и циркуляционного насоса рядом с отопительным котлом, что позволяет снизить затраты на трубы и упрощает монтаж всей системы.
Полная герметичность бака приводит к тому, что теплоноситель не может испаряться из системы, а сам трубопровод надежно защищен от попадания воздуха.
Устанавливать расширительный бачок и насос нужно на трубе обратки. Эксплуатация насоса возможна лишь в том случае, когда через него проходит жидкость, имеющая низкую температуру.
По сравнению с открытой отопительной системой, замкнутая может располагаться в помещениях любой площади.

Принцип работы

Такие теплоносители, как антифриза или вода. нагреваются в отопительном котле. Как только температура начинает повышаться, происходит увеличение объема. Излишек теплоносителя поступает в расширительный котел. Этот агрегат напоминает капсулу, которая состоит из двух отделений.

Первое отделение представляет собой гидравлическую камеру, в которую поступает жидкий теплоноситель в процессе нагревания. Второе отделение – это газовая камера, заполненная азотом, находящимся под давлением.

Перед запуском отопления в баке начинает устанавливаться давление, которое равняется гидростатическому давлению в контуре. Во время нагревания теплоносителя он поступает в расширительный бак через клапан.

Это способствует выравниванию давления внутри системы, потому что объем газовой камеры начинает уменьшаться, а давление газа – увеличиваться. Возврат в систему теплоносителя из расширительного бака осуществляется тем же циркуляционным насосом.

Насосы Wilo для отопления

Если напор в системы водоснабжения можно поддержать методами гравитационного разлива (сверху вниз), то в системах отопления «заставить» жидкость теплоносителя циркулировать по системе без циркуляционного насоса очень трудно.

Это особенно актуально для закрытых систем отопления частных домов, включая системы водяных теплых полов.

Циркуляционный насос, установленный в систему отопления, не только обеспечивает циркуляцию теплоносителя в системе, но и увеличивает его скорость.

Повышение скорости теплоносителя увеличивает коэффициент теплоотдачи и как следствие, повышает эффективность системы отопления.

Кроме этого принудительная циркуляция теплоносителя в замкнутой системе позволяет использовать трубы меньшего диаметра, что не только дает экономию на монтаж, но и снижает потребление воды системой.

Для приобретения циркуляционного насоса нужно знать:

Насосы бывают с «сухим» и «мокрым» ротором. В насосах с мокрым ротором, отличаются небольшими мощностями, однако они практически бесшумны и не требуют техобслуживания.

Подвижные части такого насоса (ротор, вал, система подшипников) собраны в единых блок (картуш), который работает погруженным в жидкость.

Бренд Wilo представлен следующими сериями циркуляционных насосов с мокрым ротором.

Top-S (25 вариантов),
STAR-RS (11 вариантов);

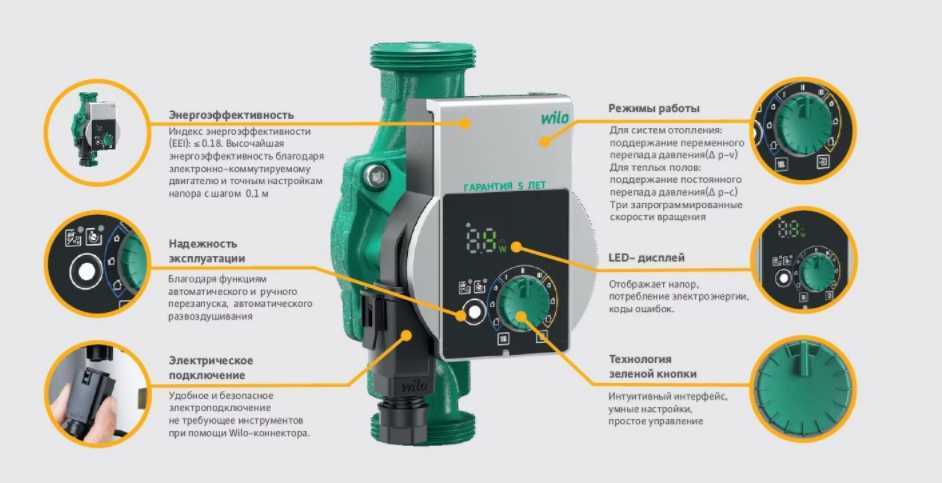

Yonos PICO (с электронным блоком)
Star-STG (для солнечных и геотермальных систем).
и т.д.

Насосы с сухим ротором, используется в системах с большими объемами переносимой жидкости. Жидкость теплоносителя отделена от ротора системой уплотнителей. В быту не используются.

Принудительная циркуляция с помощью насоса Wilo для систем отопления дома

Отопительные системы, в которых теплоноситель циркулирует естественным способом по закону гравитации, встречаются все реже, и только там, где небольшая площадь отапливается при помощи одноконтурного котла.

Оборудование для принудительной циркуляции

Обеспечить качественное передвижение горячей воды по трубам и батареям помогут циркуляционные насосы Wilo. Они отлично справляются со своими функциями в больших домах со сложным разветвлением систем отопления. Сделать правильный выбор современного и компактного прибора, который покажет эффективную работу, поможет обзор моделей Вило и инструкция от производителя.

Все агрегаты немецкого производства отличаются надежностью, легкостью монтажа и возможностью уменьшить диаметр труб, что позволяет снизить смету на монтаж отопления.

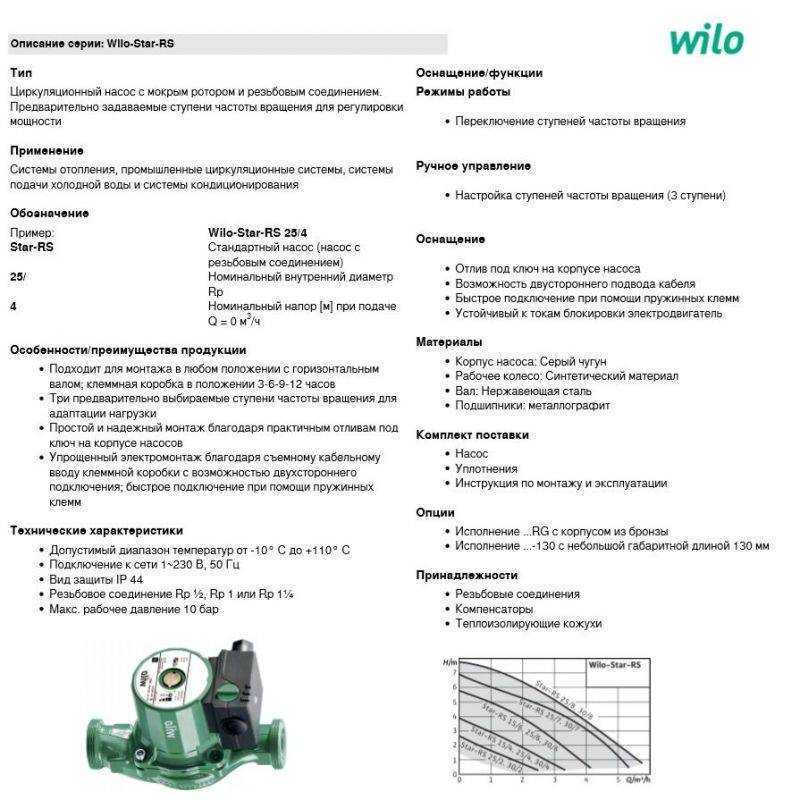

Серия Star-RS

Эта линейка насосов имеет небольшую мощность и подходит для эксплуатации в домах, площадь которых находится в диапазоне 200 – 750 м².

Особенности

Основным преимуществом данной серии является ротор мокрого типа. Он беспрерывно погружается в перекачиваемый энергоноситель, который не дает засыхать графитовым подшипникам. Еще один плюс Star-RS – то, что для производства роторного колеса здесь использован технический полимер.

Этот материал отличается устойчивостью перед воздействием высоких температур, характерных для систем отопления, и не боится их резкого перепада.

Корпус и крепеж

С трубопроводом циркуляционный насос Вило соединяется при помощи резьбы, диаметр которой может отличаться в зависимости от модели. Агрегат имеет чугунный корпус и стальной нержавеющий вал.

Комфортная рабочая среда для такого прибора – это вода или водно-гликолевый состав. Насосы Star-RS для принудительных отопительных систем практически бесшумны. Они быстро перекачивают теплоноситель и потребляют мало электричества.

Преимущества

Большую популярность немецкое оборудование данной серии завоевало благодаря таким преимуществам:

корпус покрыт антикоррозийным катафорезным составом;
обороты регулируются при помощи трехступенчатого механического переключателя;
выносливые металлографитовые подшипники не изнашиваются в условиях агрессивных температур;
невысокая стоимость.

Условия работы и монтажа

Аппараты для систем отопления серии Star-RS могут работать в температурном режиме +10 +110 °C при давлении до 10 бар, и это дает возможность их использования в кондиционировании.

При монтаже Вило Star-RS должна строго выполняться инструкция производителя, которая гласит о том, что:

врезка возможна после монтажа и промывки труб от стружки;
клемная коробка и мотор должны быть надежно защищены от попадания влаги;
насосная ось должна располагаться строго горизонтально.

Серия TOP-S

Модели данной серии рассчитаны для эксплуатации в зданиях площадью до 1400 м². Такие насосы с одно или трехфазным подключением гарантируют ускоренную перекачку горячей воды по трубам и радиаторам.

Условия работы и монтажа

Оборудование функционирует при температуре +20 + 130 °C, а в течение двух часов агрегаты могут бесперебойно работать при повышении максимальной температуры на 10 °C. Допустимое давление равно 6, 10 или 16 бар (спец. исполнение). Как и в предыдущем случае, обороты регулируются трехступенчатым переключателем.

Серия Вило TOP-S выпускается с увеличенной защитой двигателя и термоизолирующим кожухом. Универсальность оборудования Wilo обусловлена двухсторонним подсоединением кабеля и комплектацией с комбинированным фланцем 6/10 бар (для моделей, внутренний диаметр которых равен 40 – 65 мм).

Достоинства продукции

Циркуляционные насосы от немецкой компании Wilo успешно конкурируют с аналогичными приборами благодаря тому, что они производятся из антикоррозийных материалов и могут работать с различными теплоносителями.

Они долговечны и удобны в управлении, к тому же экономно потребляют электричество. Еще один немаловажный фактор, который влияет на спрос, это компактные габариты агрегатов при их многоступенчатой защите.

Признаки оригинала

Учитывая популярность продукции Вило для систем отопления, существует риск приобретения подделки

минимальная цена – 80 USD;
наличие заводского номера на корпусе;
инструкция производителя;
два крепежных болта из четырех (у подделки – 4).

Для того чтобы иметь представление о технических параметрах продукции Вило, предлагаем ознакомиться с основными параметрами приборов. В таблице приведена средняя цена товара, который представлен на российском рынке сантехники.

Эксплуатационные требования

Для того чтобы избежать преждевременного ремонта насосов Wilo, следует придерживаться следующего:

исключить работу на холостом ходе (при отсутствии воды в системе);
не перекрывать проток воды при включенном насосе;
установить рабочий режим в соответствии с минимальными и максимальными возможностями оборудования;
соблюдать рекомендации производителя по допустимому давлению в системе;
не допускать нагрев теплоносителя, подходящего к насосу, более 65О С;
избегать длительных простоев;
использовать фильтры для очистки воды, циркулирующей в системе.

Модельный ряд насосов Вило При соблюдении этих правил, включенный насос будет издавать равномерный звук и поддерживать стабильный напор, что является свидетельством его нормальной работы. Большинство насосов работают без ремонта 5 лет и больше, до полного износа основных элементов, при условии, что все правила эксплуатации были соблюдены.

Профилактика

Для того чтобы не требовался ремонт насоса Вило необходимо проводить периодические профилактические работы. Несложное обслуживание устройства под силу осуществить своими руками, не обращаясь к услугам специалистов. Для этого не реже 4-х раз в год осматривать и при необходимости чистить насос. Как показывает практика, чистка необходима после 2-3 лет эксплуатации, в зависимости от качества теплоносителя и общих условий при которых работают системы отопления и водоснабжения.

Проверка водной рубашки ротора

При осмотре оборудования обязательно следует обращать внимание на следующие моменты:

отсутствие протечек в местах соединений;
работоспособность заземления;
отсутствие посторонних звуков при работе устройства (лязг, стук);
отсутствие вибрации;
давление в системе в соответствии с техническими нормами;
сухой и чистый корпус устройства.

Для этого потребуются:

накидной ключ;
отвертка крестовая;
отвертка плоская;
чистящая щетка.

Перед демонтажем насоса сливается вода из системы или перекрывается участок, для сухого отсоединения устройства. После чего снимается насос, и выполняются следующие действия:

Накидным ключом выкручиваются болты (4-6 штук) соединяющие корпус электродвигателя и ракушку насосной части.
При снятии ракушки откроется доступ к дренажным отверстиям, а крыльчатка останется на роторе двигателя.
Узкой плоской отверткой поддевается рубашка, разделяющая отсек двигателя и крыльчатку, в результате чего роторный вал и крыльчатка выйдут из стакана статора.
Разборка циркуляционного насоса

Выполнив эти действия, основная разборка завершается и проводится очистка внутренних поверхностей ракушки, крыльчатки и ротора от накипи или грязевого налета.

Поверхности очищаются при помощи жесткой полимерной щетки с небольшим количеством чистящего средства, в составе которого имеется соляная кислота.

При сильном (прикипевшем) загрязнении допустимо использование нулевой наждачной бумаги.

Основные неисправности насосов Wilo заключаются в износе опорных подшипников. При выявлении такого фактора, заменить их своими руками сложно, поэтому лучше обратиться в сервисный центр.

Перед обратной сборкой проверяются все прокладки и уплотнители на наличие трещин или разрывов. Но так как насос уже разобран, то целесообразно заменить их новыми.

Виды систем отопления и их особенности

Стоит различать гравитационные системы и системы с принудительной циркуляцией теплоносителя.

Принудительное движение теплоносителя в системе производится за счет работы циркуляционного насоса.

Среди преимуществ таких систем:

Незначительная разница температуры входящего и выходящего из теплогенерирующей установки теплоносителя. Температура воды или другого теплоносителя практически одинакова по всей системе;
Большая скорость теплоносителя позволяет использовать трубы меньшего диаметра при проектировании и монтаже системы;
Система с принудительной циркуляцией не требует уклона труб, необходимого для естественного движения теплоносителя.

Основной недостаток системы – энергозависимость. Без электричества циркуляционный насос, и, следовательно, вся система работать не будут.

Естественная циркуляционная система отопления работает за счет разницы плотностей холодной и горячей воды. Нагретая в котле вода расширяется (увеличивается ее объем), а ее плотность уменьшается.

Охлажденная вода с большей плотностью постепенно вытесняет горячую воду из котла. За счет этого явления и осуществляется движение теплоносителя в системе.

Основное преимущество системы – независимость от электроэнергии.

К недостаткам гравитационной системы стоит отнести:

Необходимость соблюдать уклон труб при монтаже;
Система состоит из труб большего диаметра за счет небольшой скорости теплоносителя. Это повышает металлоемкость системы и капитальные затраты на монтаж;
Сравнительно большая разница температуры теплоносителя в точках входа и выхода и котельного оборудования.

Существует еще и комбинированная циркуляционная система отопления, сочетающая в себе все преимущества естественной и принудительной системы.

Технические характеристики

Прежде всего основными техническими характеристиками любых насосов является:

Объем перекачиваемой среды за час;
Напор или величина, на которую может быть поднято давление;
Назначение насоса – для каких целей он предназначен;
На каком напряжении может работать агрегат одно или трехфазное подключение электродвигателя;
По типу соединения – могут быть с фланцевым или резьбовым соединением.

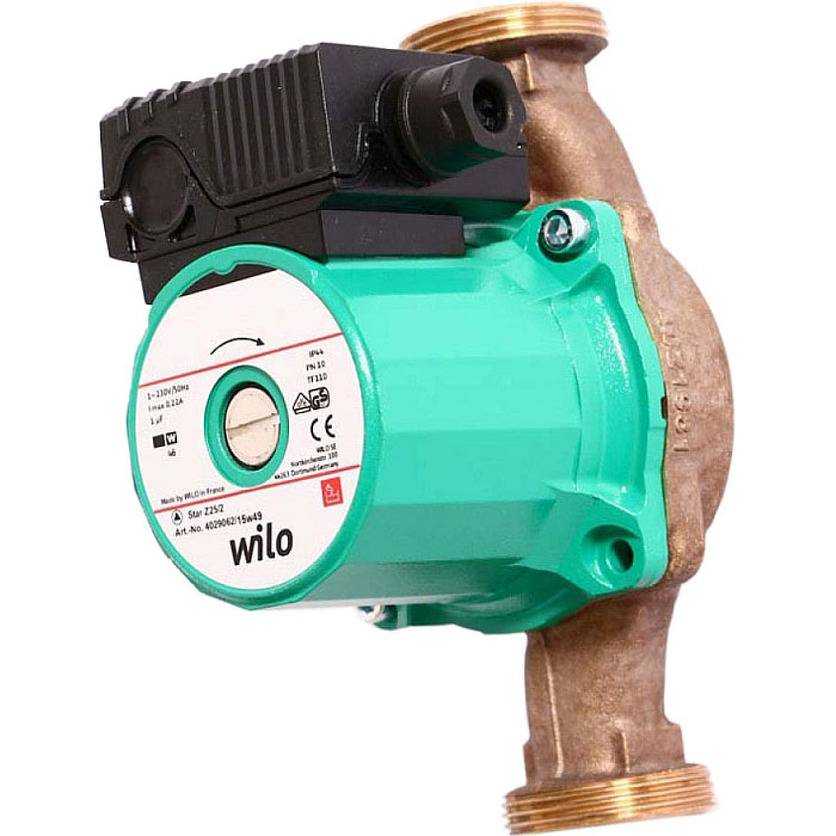

Самими распространенными насосами марки Wilo, предназначенными для систем отопления в небольших производственных помещениях, жилых домах и квартирах являются:

Wilo Star-RS – выпускаются в трех модификациях, предназначены для систем отопления и выпускаются с блоком регулировки скорости подачи перекачиваемой жидкости. В зависимости от серии могут перекачивать объем от 2 до 5 м3/час, при этом напор может быть от 0,2 до 0,6 атмосфер, тип исполнения – с мокрым ротором, соединение резьбовое;

Wilo-TOP-RL – практически идентичен предшествующему насосу, отличается большими показателя производительности. Объем перекачиваемой жидкости от 6 до 9 м3/час, напор от 0,4 до 0,77 атмосфер. Тип исполнения – с мокрым ротором, соединение резьбовое;

Wilo-ВL – отличается от предыдущих насосов большей производительностью от 5 до 60 м3/час, напор от 0,6 до 1,6 атмосфер. Тип исполнения – с мокрым ротором, соединение резьбовое или фланцевое.
