Самотечная система отопления с естественной циркуляцией

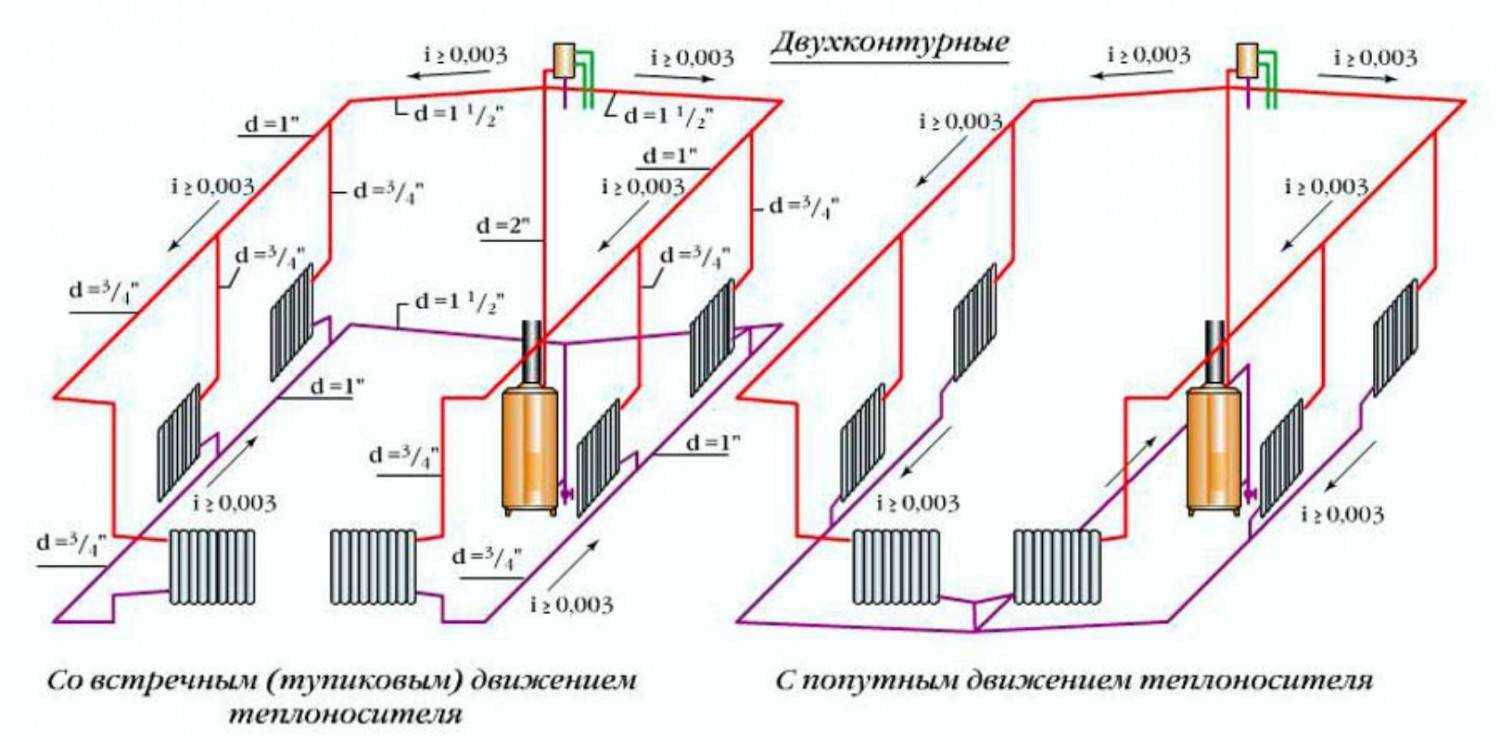

Схемы отопительных систем

Схема системы отопления зависит от нескольких критериев:

метода соединения батарей с подающими стояками. Бывают однотрубная и двухтрубная системы;
места прокладки линии, которая подаёт горячую воду. Выбирать необходимо между верхней и нижней разводкой;
схемы прокладывания линии: система тупиковая или попутное передвижение воды в трассах;
стояки могут располагаться горизонтально или вертикально.

В чём отличие принудительной и естественной циркуляции?

Принудительное передвижение теплоносителя подразумевает циркуляцию жидкости по магистрали благодаря рабочему усилию насоса. Естественная система не нуждается в использовании, какого-либо оборудования, тут теплоноситель движется за счёт разницы веса горячей и уже охлаждённой жидкости.

Однотрубная схема: как регулировать температуру?

Однотрубная система отопления с естественной циркуляцией может иметь только один вариант разводки – верхний. Обратного стояка в ней нет, потому охлаждённая в радиаторах жидкость возвращается в подающую линию. Движение теплоносителя обеспечивает разность температур воды в нижних и верхних батареях.

Для обеспечения одинаковой температуры в комнатах на разных этажах, поверхность приборов для нагрева на нижнем этаже должна быть немного больше, чем на верхних этажах. В нижние радиаторы поступает горячая и охлаждённая в верхних нагревательных приборах жидкость.

В системе однотрубной может быть две версии движения жидкости: в первом случае часть идёт в батарею, другая часть – дальше по стояку к нижним радиаторам.

Во втором случае весь теплоноситель проходит через каждый прибор начиная с верхних. Особенность такой разводки заключается в том, что батареи на нижних этажах получают только охлаждённый теплоноситель.

И если в первом варианте регулировать температуру в комнатах можно при помощи кранов, то во втором их использовать нельзя, поскольку это приведёт к снижению подачи теплоносителя ко всем последующим батареям. К тому же полное перекрытие крана приведёт к остановке циркуляции жидкости в системе.

При установке однотрубной системы лучше выбрать разводку, которая даёт возможность регулировать подачу воды к каждой батарее. Это позволит настраивать температуру в отдельных комнатах и сделает систему отопления более гибкой, а, значит, и эффективной.

Поскольку однотрубная система может быть только верхней, её установка возможна только в сооружениях с чердаком. Как раз там должен располагаться подающий трубопровод. Основной недостаток состоит в том, что отопление, возможно, запустить сразу только по всему дому. Главные преимущества системы заключаются в простоте монтажа и меньшей стоимости.

Монтаж отопления без насоса

Теперь разберемся, как сделать циркуляцию воды без насоса. Поскольку давление в сети равно атмосферному, эффективность работы системы значительно снижается при неправильном расчете уклона трубопровода, большом количестве поворотов контура и нарушениях при монтаже.

Схема однотрубной отопительной системы для частного дома

Для устройства эффективной гравитационной сети придерживайтесь следующих правил:

минимальный уклон обратных труб в сторону отопительного котла должен быть равен 0,5 %/м.п.; разводку можно делать из труб с диаметром не менее 5 см (обращайте внимание на тип трубопровода); учитывайте особенности используемого теплоносителя и схему подачи. Проще всего сделать необходимый уклон обратки в сторону нагревательного агрегата, если установить его в подвальном или цокольном этаже

Но если таких помещений нет, то пол в котельной на 1-ом этаже делают чуть ниже уровня пола в доме

Проще всего сделать необходимый уклон обратки в сторону нагревательного агрегата, если установить его в подвальном или цокольном этаже. Но если таких помещений нет, то пол в котельной на 1-ом этаже делают чуть ниже уровня пола в доме.

Выбор уклона и диаметра труб

Для устройства сетей с гравитационным током подходят следующие трубопроводы:

Стальные трубы отличаются прочностью, приемлемой ценой и могут выдерживать значительное давление. Однако в сетях открытого типа, куда попадает воздух, они подвержены коррозии.
Трубопроводы из металлопластика мало весят, менее подвержены засорению из-за гладкой внутренней поверхности. Они устойчивы к коррозии, а их линейное расширение при нагреве незначительное.
Трубы из полипропилена ценятся за герметичность и прочность, долговечность, простоту монтажа и устойчивость к низким температурам. Для соединения отдельных участков трубопровода нужно купить или взять в аренду паяльное оборудование.
Медные элементы самые дорогие, поэтому используются не так часто. Они могут похвастаться высокой теплоотдачей, долговечностью и внешней привлекательностью.

Для правильного выбора диаметра труб нужно провести теплотехнические расчеты. Если сечение магистрали будет слишком большим, то расходы на обогрев дома существенно возрастут. При этом теплоотдача приборов уменьшится.

Выбор теплоносителя

В качестве теплоносителя в системах с гравитационным током можно использовать воду или антифриз. Обычно для этих целей применяют воду, потому что антифриз имеет более высокую плотность и меньшую теплоотдачу, что способствуют повышенному расходу времени и топлива на обогрев дома.

Если зимой дом длительное время будет не отапливаться, то лучше предпочесть антифриз. В этом случае на время отсутствия хозяев не нужно сливать воду из системы, чтобы она не замерзла. За счет лучшей текучести антифриз не замерзает при минусовых температурах.

Верхняя и нижняя разводка

Подача теплоносителя к батареям может быть верхней и нижней:

Верхняя подача идеально подходит для домов с гравитационным током теплоносителя. Трубы разводки прокладывают под потолочной поверхностью. За счет верхней подачи воды из отопительных приборов легко стравливать воздух посредством кранов Маевского. При верхнем наполнении целесообразно использовать однотрубную разводку, потому что она будет более эффективной.
Для устройства нижней подачи трубы нужно проложить около пола. Здесь они менее заметны, поэтому не портят интерьер комнаты. Но совмещать нижнюю подачу с однотрубной разводкой не рекомендуется ввиду ее невысокой эффективности. Нижнее наполнение лучше делать при повышенном давлении в контуре.

Если способ подачи выбрать неправильно, то эффективность обогрева дома уменьшится. Для решения проблемы придется установить насосное оборудование. Циркуляционный насос улучшит движение теплоносителя в сети.

Монтаж и расчет уклона

Чтобы движение теплоносителя не было затруднено трением, на горизонтальных участках труб создаются уклоны. Благодаря этому самотечная система отопления дома типа «ленинградка» не имеет мест, где может произойти скопление воздуха. Чтобы рассчитать уклон, нужно помнить, что разница в высоте каждого метра трубопровода должна составлять около 10 мм. Но это правило не всегда должно соблюдаться с точностью. Если количество ответвлений и поворотов меньше, то уклон может быть меньше. В таком случае разница между высотой труб на протяжении 1 м может составлять 5 мм. Благодаря знанию этих данных производится расчет, на основании которого происходит монтаж и подключение всех элементов.

Монтаж производится в определенной последовательности:

При создании двухтрубной схемы отопления своими руками сначала происходит подключение газового котла, от которого вверх отводится основная магистраль, соединяемая с расширительным бачком. Последний устанавливается в самой высокой точке;
После этого производятся работы по установке снизу бачка трубы, которая будет соединена с радиаторами. Ее высота составляет одну треть от расстояния до потолка.
Далее происходит подключение радиаторов, от нижней части которых отводятся трубы для охлажденного теплоносителя. Затем трубы соединяются в общую магистраль. Чтобы это сделать, сначала нужно составить схему, в которой будет полностью отображена двухтрубная система.

Читать также: Двухтрубная система отопления: схема, монтаж, балансировка

Монтаж труб для холодной воды производится параллельно тем, по которым теплоноситель попадает в радиаторы. Установка однотрубной системы для частного дома своими руками отличается только схемой расположения радиаторов и труб.

Особенности монтажа

Если производится монтаж схемы типа «ленинградка», то используется минимальное количество труб, ведь все радиаторы соединяются последовательно на одном уровне. Существует несколько способов создания такой системы. Например, монтаж по такой схеме может производиться без запорных кранов, благодаря чему теплоноситель частично обходит систему радиаторов. Возможен вариант, при котором под всеми батареями устанавливаются краны. В этом случае вода начинает проходить только по радиаторам.

Байпасы (обходные участки трубы) устанавливаются для регулировки уровня нагрева радиатора, то есть при прохождении части теплоносителя по обходному пути теплоотдача радиатора уменьшается.

Однотрубная система типа «ленинградка» устанавливается во многих домах благодаря простоте выполняемых работ. Но она имеет и недостатки, к которым можно отнести отсутствие возможности контролировать температуру в помещении. Ее монтаж может производиться в доме с одним и двумя этажами. Двухтрубная система устанавливается в коттеджах со множеством комнат и является более эффективной.

Читать также: Нормы и оптимальные значения температуры теплоносителя

Перед началом работы необходимо произвести гидравлический расчет.

Гидравлический расчет – это действия по определению оптимального диаметра трубопровода и расчету падения напора жидкости для обеспечения эффективной работы системы. В некоторых случаях расчет нужен для определения пропускной способности магистралей.

Благодаря учету особенностей работы системы можно определить:

Возможные потери давления;
Необходимый диаметр труб;
Количество радиаторов;
Необходимый уклон.

Расчет необходимо для составления схемы, по которой будет производиться монтаж котла и подключение других элементов.

Читать также: Стояк отопления: виды. нумерация, срок службы

Утепление главного коллектора

Особую роль играет то, как функционирует разгонный коллектор в системе отопления естественной циркуляции. Это, как правило, труба большого диаметра, по которой и поднимается рабочий теплоноситель. Диаметр коллектора не должен быть менее выходного отверстия котла.

Очень часто плохая работа системы отопления с естественной циркуляцией связана с тем, что в главном коллекторе теплоноситель остывает. Так как он здесь имеет самую высокую температуру, то и потери значительны. Ведь чем горячее жидкость, тем быстрее температура стремится выровняться с окружающей средой.

Чтобы улучшить работу системы, иногда достаточно лишь утеплить коллектор. Возможно, в этом случае некоторые дальние радиаторы, которые не прогревались до необходимой температуры, станут отдавать тепло в помещения.

Принцип работы системы с естественной циркуляцией

Схема отопления частного дома с естественной циркуляцией пользуется популярностью благодаря следующим преимуществам:

Простой монтаж и обслуживание.

Отсутствие необходимости в установке дополнительного оборудования.

Энергонезависимость – во время работы не требуются дополнительные расходы на электроэнергию. При отключении электричества, система обогрева продолжает работать.

Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

Особенности организации системы

Следует понимать, что для стабильной циркуляции теплоносителя требуется более тщательный и внимательный подход к этапам проектирования и монтажа. Любая ошибка станет причиной появления воздушных пробок, которые естественной системе отопления пробить будет проблематично.

Исходя из этого, выделим ряд основных особенностей, которые необходимо учитывать при выборе такого способа отопления в частном доме.

Использование труб большего диаметра

Учитывая то, что в подобной системе отопления перепад давления на подаче теплоносителя и линии обратки минимален, движущаяся вода испытывает довольно ощутимое сопротивление. По этой причине появляется необходимость использовать трубы большего диаметра. В системах отопления частного дома с принудительной циркуляцией такой потребности нет.

Чаще всего при монтаже используют материалы следующего диаметра:

При подключении к котельному оборудованию ставят трубы 50 мм.
Для подводки к группе радиаторов используют трубу 32 мм.
Для подключения отдельных радиаторов обычно применяют трубы 20 мм.

Соблюдение уклонов горизонтальных магистралей

Уклон — еще один важный показатель, который важно соблюдать, монтируя естественное отопление. Благодаря ему создаются более благоприятные условия, позволяющие обеспечить перемещение теплоносителя самотеком

Нарушение уклона приводит к повышению сопротивления сети, добиться в таком случае нормальной работы системы практически нереально.

Разница температуры теплоносителя в подающей и обратной магистралях

Этот показатель не имеет значения для отопления одноэтажного дома с принудительной циркуляцией. А вот для естественной он очень важен. Чем больше разница температуры, тем меньше плотность горячего теплоносителя. Благодаря этому, охлажденной воде из обратной магистрали легче вытолкнуть его в систему.

Монтаж расширительного бака открытого типа

Расширительный бак служит предохранительным устройством, позволяющим избежать повышения давления в системе и предотвратить ее разрыв. Естественное отопление предполагает установку такого бака в самой верхней точке сети. Причем он должен быть открытого типа, то есть сообщаться с окружающей атмосферой.

Установка котла

Рекомендуется таким образом, чтобы патрубок обратки находился как можно ниже уровня отопительных приборов первого этажа. За счет этого обеспечивают больший перепад давления в сети, благодаря чему естественный поток теплоносителя будет преодолевать меньшее сопротивление.

В большинстве случаев котельное оборудование устанавливают в специальных помещениях, уровень которых ниже по сравнению с жилыми комнатами. При принудительной циркуляции такой необходимости нет, как пример можно привести системы автономного отопления в квартирах, в которых все оборудование смонтировано практически на одном уровне.

Типы систем для такой циркуляции

В зависимости от особенностей планировки дома, наличия чердачных помещений и ряда других факторов, естественная циркуляция теплоносителя в системе отопления может быть обеспечена при монтаже нескольких отличающихся схем разводки труб:

Однотрубная — известна как «ленинградка». Один из наиболее дешевых вариантов разводки, который требует прокладки только одного кольца труб. Это сокращает расход материалов

Отличается тем, что все отопительные приборы врезаются параллельно основному кольцу отопления. Обращаем внимание, что помимо расширительного бака такая система требует установки кранов для стравливания воздуха, а также дополнительных балансирующих устройств, позволяющих уравновесить температуры во всех радиаторах.

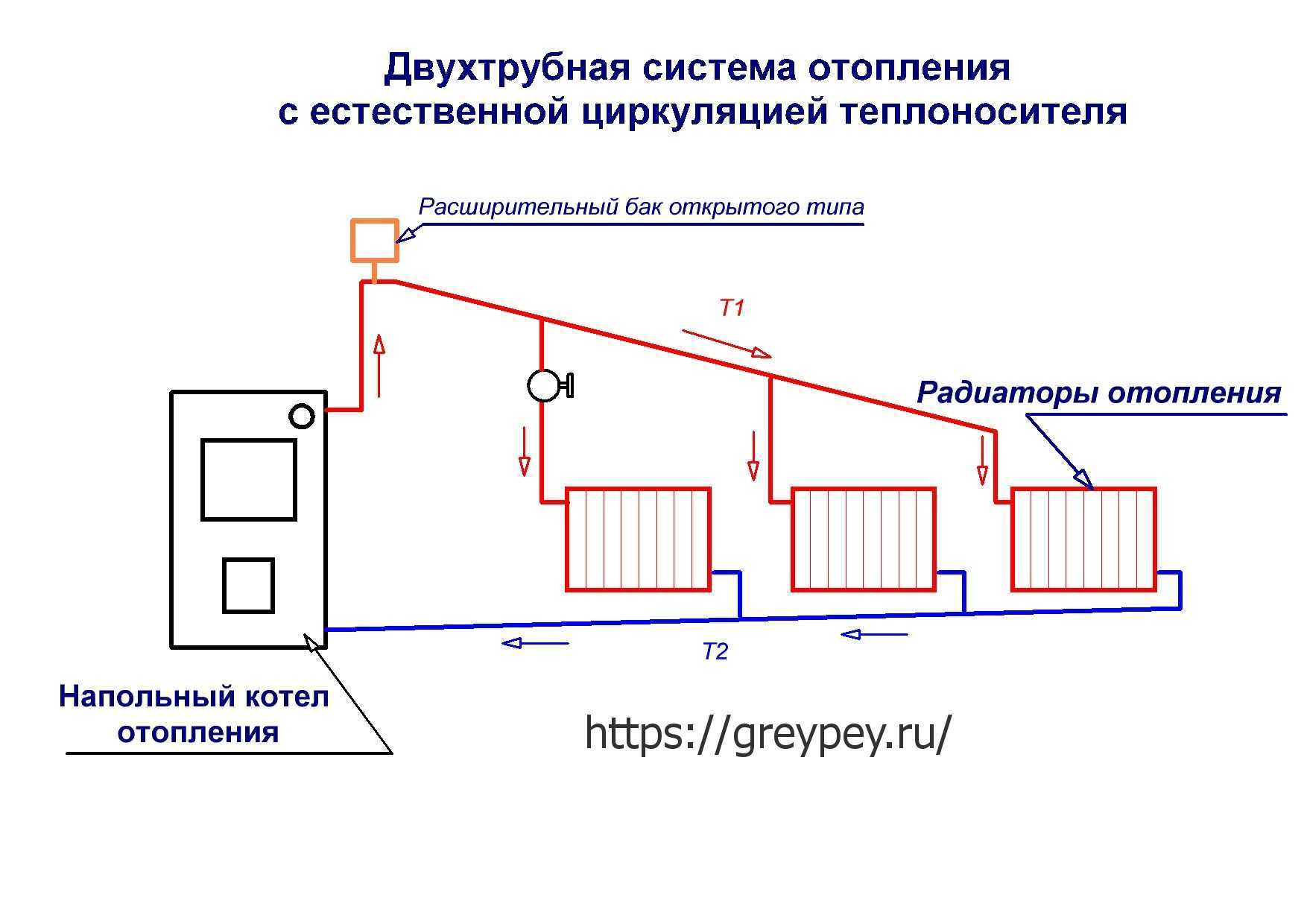

Двухтрубная — наиболее распространенная схема разводки, предполагающая прокладку двух контуров труб, на обратку и подачу. Используется как для принудительной, так и для естественной циркуляции

Несмотря на увеличенный расход материалов такая система будет работать более эффективно. Она позволяет обеспечить более равномерный нагрев радиаторов. Обращаем внимание! Особое значение имеет соблюдение уклонов. Рекомендована такая разводка для домов с большой площадью.

Лучевая — Эта система становится все более популярной. Она предполагает разводку к каждому радиатору двух труб — подачи и обратки. Благодаря этому удается регулировать температуру каждого теплового прибора в отдельности, отключать аварийные участки независимо от остальной сети. Но стоит отметить, что по расходу труб — это один из самых емких способов разводки при монтаже.

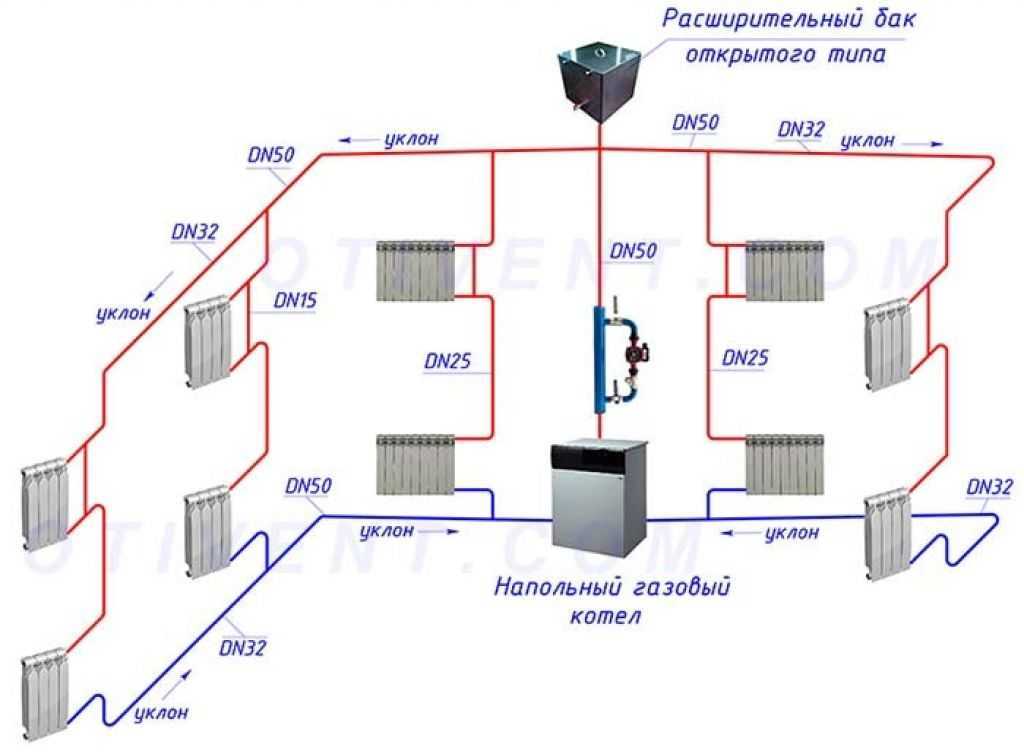

Расширительный бак для самотечной системы отопления частного дома

Расширительный бак в системе отопления необходим для выравнивания давления в ней. При нагревании объем жидкости увеличивается, а для правильной работы и надежной циркуляции потребуется удалять из труб ее излишки. Если этого не сделать, давление может разорвать трубы и радиаторы.

Открытый расширительный бак для самотечной системы отопления

Для выравнивания давления и устанавливают расширительный бак. Вода выдавливается в него, а вместе с ней обычно выходит воздух. Поэтому расширительный бак рекомендуется устанавливать в самой высокой точке системы. Однако ничто не мешает установить такой бачок в любом месте системы.

Давление жидкости одинаково во всех точках и зависит только от высоты гидравлического столба. Поэтому в нижней точке системы оно будет наибольшим. Это потребует установки бака более надежной конструкции. К тому же, он должен быть герметичным, иначе теплоноситель выльется. В таких конструкциях применяют мембранный бак закрытого типа.

Самым простым в обслуживании является вариант, когда самотечное отопление частного дома оборудовано закрытым расширительным бачком установленным в верхней точке водяной системы, а в нижнюю трубу подключена система подпитки. Она представляет собой трубу, которая выходит вверх и заканчивается небольшим открытым бачком. Если снабдить трубу краном, то после заполнения системы и выхода на рабочую температуру, его можно закрыть. В результате получится закрытая система отопления с естественной циркуляцией. Если перед расширительным бачком установить кран для стравливания воздуха, такую систему легко будет обслуживать самостоятельно.

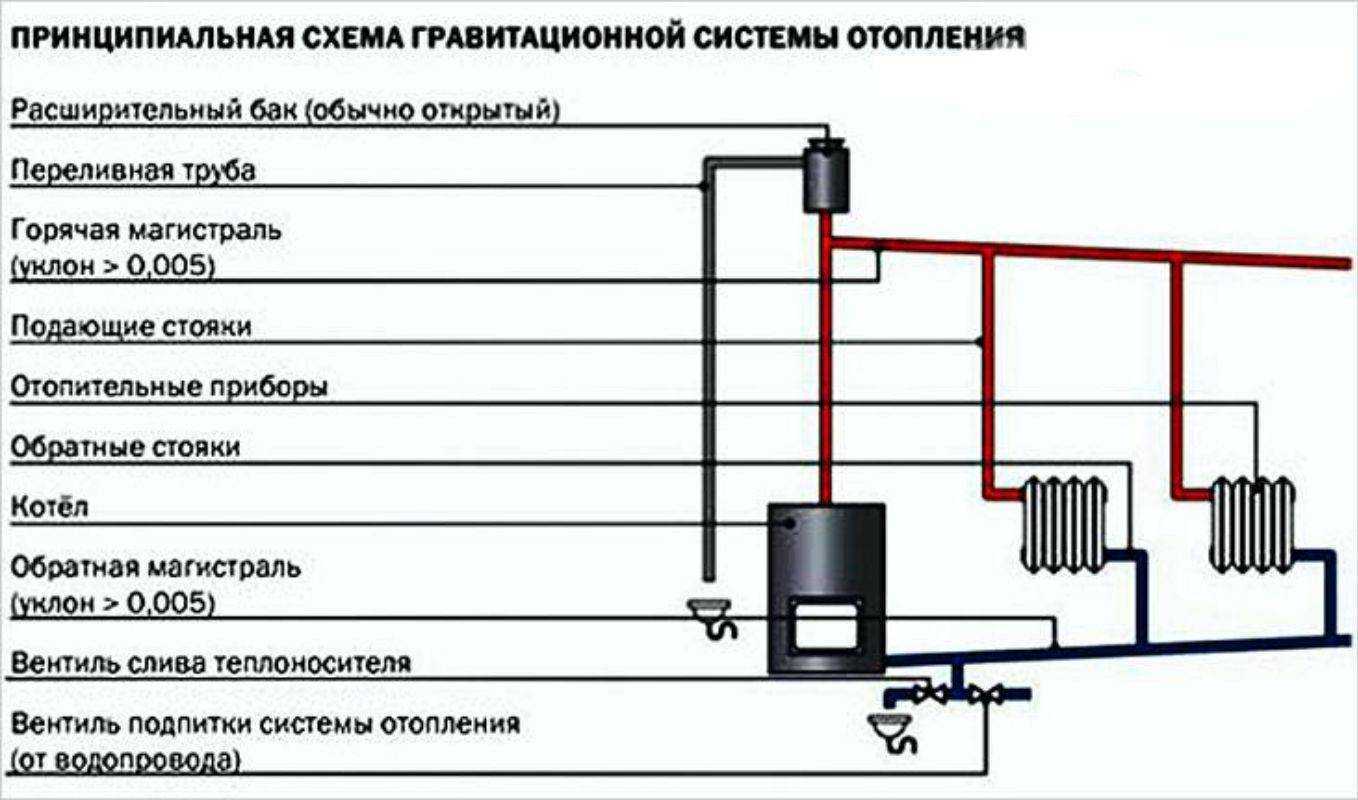

Правильная схема самотечного отопления в частном доме

Как работает

Принцип работы

Схема такой системы отопления довольно проста. В основе всего стоит любой котел. Он нагревает теплоноситель подаваемый по трубе, исходящей из котла. Почему такая схема называется однотрубной? Потому что по всему периметру прокладывается одна труба, которая исходит из котла и входит в него же. В нужных местах на кронштейны устанавливаются радиаторы и подсоединяются к трубе. Теплоноситель (чаще всего вода) движется от котла, наполняя первый радиатор в узле, потом второй и так далее. В конце вода возвращается в исходную точку и цикл повторяется. Происходит непрерывный процесс циркуляции.

Следует отметить, что собрав такую схему, можно столкнуться с одной трудностью. Так как скорость продвижения теплоносителя может быть небольшая, то возможны потери температуры. Почему? Если говорить о двухтрубной системе, то принцип ее работы таков: по одной трубе вода попадает в батарею, по другой выходит из неё. В таком случае его движение проходит сразу через все радиаторы, и потери тепла не происходит.

В однотрубной же системе теплоноситель поступает во все батареи постепенно и, проходя через них, теряет температуру. Так, если при выходе из котла температура носителя была 60˚ C, пройдя по всем трубам и радиаторам, она может снизиться до 50˚C. Что делать в таком случае? Для преодоления таких колебаний можно увеличить теплоемкость батарей в конце цепочки, повысив их теплоотдачу, или повысить температуру в самом котле. Но все это приведет к дополнительным затратам, которые невыгодны и делают стоимость отопления дороже.

Чтобы избавиться от такой проблемы без больших затрат, нужно увеличить скорость движения теплоносителя по трубам. Для этого есть 2 способа:

Технология монтажа насоса в систему отопления

Поставить циркуляционный насос. Так можно значительно увеличить скорость движения воды в системе. В этом случае потери тепла на выходе значительно уменьшатся. Максимум потерь может составить несколько градусов. Такие насосы работают от электричества. Следует учесть, что для загородных домов, где часто отключают электричество, такой вариант не будет идеальным.

Установка коллектора сразу за котлом

Установить разгонный коллектор. Это высокая прямая труба, благодаря которой вода, проходя по ней, набирает большую скорость. Тогда теплоноситель в системе с естественной циркуляцией делает полный круг быстрее, что тоже решает проблему потери тепла. Особенно хорошо применять такой способ в многоэтажном доме, так как в одноэтажном с низкими потолками работа будет неэффективной. Для нормального функционирования коллектора его высота должна быть больше 2, 2 м. Следует знать, что чем выше будет разгонный коллектор, тем быстрее, эффективнее и тише будет происходить движение в трубопроводе.

В такой системе обязательно должен быть расширительный бачок, который лучше устанавливать в верхней точке. Он действует как стабилизатор, контролируя повышение объема теплоносителя. Как он работает? При нагреве объем воды увеличивается. Эти излишки попадают в бак, предотвращая возникновение избыточного давления. Когда температура падает, объем снижается и из расширительного бака попадает обратно в сеть обогрева.

Вот и весь принцип работы однотрубной системы отопления. Это замкнутый контур, в который входит котел, магистральные трубы, радиаторы, расширительный бачок и элементы, обеспечивающие циркуляцию воды. Различают принудительную циркуляцию, когда всю работу выполняет насос, и естественную, при которой монтируется разгонный коллектор. Отличием такой конструкции является то, что в ней не предусмотрена труба обратного действия, по которой теплоноситель возвращается к котлу. Вторая половина такой разводки называется обраткой.

Как правильно сделать водяное отопление с естественной циркуляцией

Все гравитационные системы объединяет общий недостаток – отсутствие давления в системе. Любые нарушения во время проведения монтажных работ, большое количество поворотов, несоблюдение уклонов, моментально отражаются на работоспособности водяного контура.

Чтобы сделать грамотно отопление без насоса, учитывается следующее:

Минимальный угол уклонов.

Тип и диаметр труб, используемых для водяного контура.

Особенности подачи и вид теплоносителя.

Какой уклон труб нужен при самотечной циркуляции

Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.

Уклон отопительных труб регламентируется в СНиП. Согласно указанным в документе нормам, на каждый погонный метр требуется сделать наклон в 10 мм. Соблюдение данного условия гарантирует беспрепятственное движение жидкости в водяном контуре.

Нарушение наклона при прокладке труб, приводит к завоздушиванию системы, недостаточному прогреву отдаленных от котла радиаторов, и, как следствие, снижению теплоэффективности.

Какие трубы применяют для монтажа

Выбор труб для изготовления отопительного контура имеет важное значение. Каждый материал имеет свои теплотехнические характеристики, гидравлическую сопротивляемость и т.д

При самостоятельном выполнении монтажных работ, дополнительно учитывают сложность монтажа.

Чаще всего используют следующие строительные материалы:

Стальные трубы – к достоинствам материала следует отнести: доступную стоимость, устойчивость к высокому давлению, теплопроводность и прочность. Недостатком стали является сложный монтаж, невозможный, без применения сварочного оборудования.

Металлопластиковые трубы – имеют гладкую внутреннюю поверхность, не дающую контуру засориться, небольшой вес и линейное расширение, отсутствие коррозии. Популярность металлопластиковых труб несколько ограничивает небольшой срок эксплуатации (15 лет) и высокая стоимость материала.

Полипропиленовые трубы – получили широкое применение благодаря простоте монтажа, высокой герметичности и прочности, длительному сроку эксплуатации и устойчивости к размерзанию. Трубы из полипропилена монтируются с помощью паяльника. Срок службы не менее 25 лет.

Медные трубы – не получили широкого распространения за счет большой стоимости. Медь имеет максимальную теплоотдачу. Выдерживает нагрев до + 500°С, срок эксплуатации свыше 100 лет. Особенной похвалы достоин внешний вид трубы. Под воздействием температуры, поверхность меди покрывается патиной, что только улучшает внешние характеристики материала.

Особенности конструкции

Схема отопления с естественной циркуляцией теплоносителя очень проста. Конструкция включает в себя котел отопления, который может быть как газовым, так и электрическим или твердотопливным, магистрали для воды, радиаторы и расширительный бак. В системах отопления с принудительной циркуляцией ток теплоносителя обеспечивает специальный насос. Это увеличивает стоимость оборудования и усложняет его монтаж.

В системах с естественной циркуляцией теплоноситель движется по трубам самотоком. Дело в том, что плотность у нагретой воды выше, чем у холодной. Проходя по магистралям и радиаторам, нагретый котлом теплоноситель постепенно остывает. Холодную воду в отводящей трубе при этом вытесняет новая порция горячей – в подающей. В результате остывший теплоноситель снова проходит через котел, после чего цикл повторяется.

Расширительный бак в такой системе необходим для регулировки давления воды в магистралях. При его повышении излишки теплоносителя поступают в бак, частично заполняя его. При снижении давления вода стекает обратно в трубопровод.

Описание самотечной системы отопления в частном доме
