Сравнение циркуляционных насосов grundfos

Характеристики циркуляционного насоса для отопления, лучшие производители и модели

Как улучшить эффективность работы системы отопления? Для этого существует множество способов: от выбора материала изготовления труб и радиаторов, до увеличения мощности котла. Главным показателем КПД системы является разница температур воды на входном и выходном коллекторе котла (Δt). При уменьшении этого значения сокращается количество энергии для нагрева воды в системе. Одним из способов реализации является увеличение скорости прохождения теплоносителя по трубам. Для этого устанавливают циркуляционные насосы, о выборе которых и пойдет речь.

Циркуляционный насос предназначен для принудительного движения воды по системе отопления. На рисунке ниже показана типичная конструкция насоса:

Работа данного устройства основана на использовании центробежной силы. В конструкции предусмотрено колесо с изогнутыми лопастями, которое закреплено на валу электродвигателя. Вода, попадая на вращающиеся элементы увеличивает свою скорость движения. После прохождения колеса, теплоноситель попадает в диффузор, где кинетическая энергия преобразовывается в потенциальную. Это необходимо для повышения статического давления.

Типы насосов

Конструктивно циркуляционные насосы разделяются на 2 типа:

«Мокрые». Ротор двигателя омывается перекачиваемой жидкостью. Данные модели характеризуются низкой ценой и относительно небольшими мощностями. Устанавливаются для систем индивидуального отопления в частных домах.
«Сухие». Защита ротора от воды реализуется с помощью специальной мембраны. Эти насосы имеют большую мощность и применяются для систем с большими объемами теплоносителя.

Прежде, чем приобрести циркуляционный насос, необходимо выбрать его модель. Для этого следует знать его основные технические параметры и критерии выбора.

Технические характеристики и расчет мощности

Для всех насосов применяется единая система маркировки. В ней указываются следующие параметры:

Присоединительный диаметр. Для бытового применения используются механизмы с размерами патрубков 25 и 32 мм.
Мощность. В данном случае указывают максимальную высоту подъема воды — дм (от 40 до 60). Оптимальная величина напора для индивидуальной системы – от 0,5 до 2,7 м³/час.

Напор воды, создаваемый насосом, необходим для преодоления гидравлического сопротивления в трубах. В среднем, на участок трубопровода длинной 10 м необходимо 0,6 м напорного столба насоса. Т.е для отопительной системы общей протяженностью 70 м.п. напорный столб насоса должен быть 4,2 м. Расход (производительность) рассчитывается по формуле:

Q – величина расхода насоса.
N – мощность котла отопления.
Δt – разность температур на входе и выходе котла.

Опытным путем были установлены оптимальные параметры насосов для монтажа в системах отопления домов с различной квадратурой помещения. Эти характеристики показаны в таблице:

Площадь помещения, м²

После расчетов параметров насоса необходимо проанализировать рынок производителей.

Обзор производителей

В настоящее время производством циркуляционных насосов занимается ряд европейских фирм, продукция которых характеризуется высоким качеством, большим сроком эксплуатации и удобным монтажом.

Продукция немецкого концерна «Wilo SE» давно известна российскому потребителю. Компания занимается производством насосного оборудования для различных систем отопления, вентиляции и водоотведения. Для автономного отопления из ассортимента компании можно выбрать оптимальную модель, например Wilo-Stratos ECO.

Максимальный расход – 2,5 м³/час
Напор – 4,9 м
Номинальная мощность – 59 Вт
Внутренний диаметр для подсоединения – 25

В данной модели реализованы автоматические и ручные режимы работы. Возможны настройки частоты вращения ротора, перепадов давления, функция деблокировки.

Итальянская компания «DAB» уже более 40 лет специализируется на выпуске центробежных насосов, как для частного пользования, так и для больших промышленных объектов. Среди продукции стоит выделить модель насоса с мокрым ротором: EVOTRON 40/130.

Особенностью данной модели является удобный цифровой дисплей, позволяющий контролировать режимы работы устройства. Технические характеристики:

Максимальный расход – 2,7 м³/час
Напор – 4 м
Номинальная мощность – 27 Вт
Внутренний диаметр для подсоединения – 25

Помимо вышеперечисленных производителей на российском рынке насосной техники также пользуются спросом продукция компаний Pedrollo, Gruvdfos.

При выборе насоса необходимо учитывать репутацию производителя (качество его продукции). В большинстве случаев это можно сделать, проанализировав отзывы покупателей. Именно они помогут составить объективную картину.

Как вам статья?

Мне нравитсяНе нравится

Рейтинг популярных моделей

Чаще всего данную модель подделывают мошенники, так как она лучше продается

Рейтинг насосов составлен на основе сравнения технических показателей и эксплуатационных возможностей трех моделей. На первом месте расположилось изделие Grundfos UPS 25-60 (N) 180, представляющее собой циркуляционный агрегат с корпусом из чугуна (это вариант используется только для отопления). Его модификация для горячего водоснабжения имеет корпус из нержавейки. Все образцы оборудуются однофазным асинхронным двигателем, переключателем скоростей и особой гильзой, разделяющей ротор и статор.

К достоинствам относят:

допустимость использования в любых видах контуров (в замкнутых и незамкнутых),
износостойкость и экономичность (потребление не более 60-ти Вт),
низкий уровень шумности (до 43 дБ),
компактность, малая масса и наличие защиты от перегрева,
простота монтажа и обслуживания,
длительные сроки службы.

Недостатками этих изделий считаются моральное устаревание отдельных моделей и их высокая стоимость.

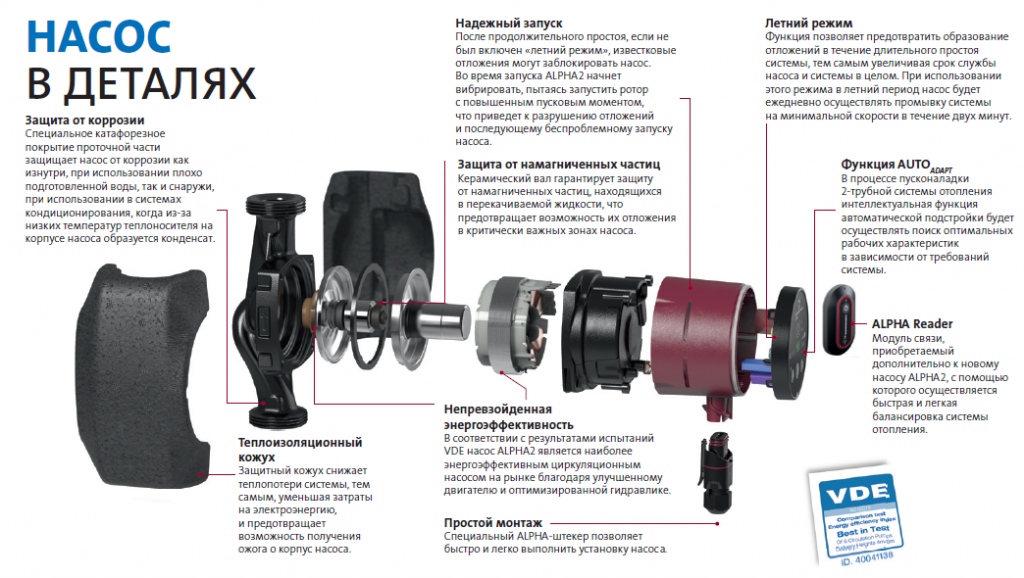

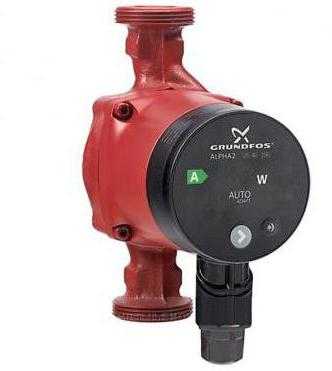

Вторую позицию занимает насос марки Grundfos ALPHA2 25-40 180, оснащенный встроенным электродвигателем на постоянных магнитах. Потребляемая этим устройством от сети мощность составляет 0,022 кВт, а производительность равна 2,4 м3/час. При рабочей температуре теплоносителя от +2 до +110 °С создаваемый контурах напор составляет 4,0 метра.

Модель Альфа изготовлена из чугуна и имеет повышенный ресурс работы

Это изделие имеет чисто чугунный корпус и оснащено эффективным мотором с «мокрым» ротором и ALPHA-штекером. Допускается вертикальный или горизонтальный монтаж агрегата, который после запуска управляется посредством встроенной электроники. Вся информация о возможных режимах работы устройства, его энергопотреблении и характерных поломках выводится на дисплей, расположенный на фронтальной панели.

К положительным сторонам этой модели относят:

Малое энергопотребление (всего 22 Ватта).
Небольшие размеры (10×15×18 см) и малый вес (2,1 кг).
Низкий показатель шумности во время работы (не более 43 дБ).
Защищенность от воздействия коррозии (корпус изготовлен из нержавейки).
Наличие функции AUTOADAPT, а также возможность выбора ночного или летнего режима.
Низкий уровень тепловых потерь (корпус изолирован защитным кожухом).
Возможность установки фиксированных режимов работы.
Долгосрочная гарантия (до 5-ти лет).

Недостатками этого изделия считаются частые сбои в работе электроники, а также отсутствие специальной защиты от сухого хода.

Третье место уверенно занимает изделие Grundfos UPA 15-90 (N) – современный агрегат моноблочного типа, имеющий характеристики чуть хуже предыдущей модели.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

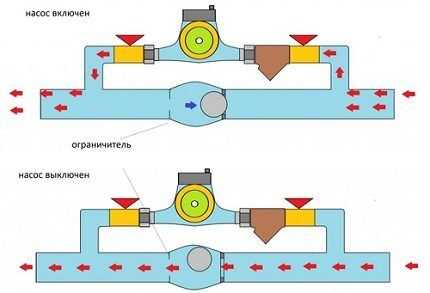

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Достоинства и недостатки

Насос в системе контура теплого пола работает бесшумно — может находиться в доме рядом с жилыми комнатами

К достоинствам насосов от датского производителя относят:

высокую эффективность работы;
надежность всех узлов и деталей;
малый уровень собственных шумов;
универсальность применения.

Насосы Grundfos используются в составе отопительных систем и востребованы для организации контуров горячего водоснабжения (ГВС). Помимо этого их допускается устанавливать в системы «теплый пол» или в климатическое оборудование.

Универсальность агрегатов от Grundfos проявляется и в том, что после их приобретения пользователь сможет работать со следующими разновидностями теплоносителей:

подогретая до определенной температуры вода;
антифриз, не содержащий твердых компонентов;
теплоноситель с добавкой этиленгликоля в объеме не более 40 процентов.

К достоинствам образцов оборудования этого класса относят работу ротора в непосредственном контакте с теплоносителем, от остальных узлов его отделяет металлический стакан из нержавейки. Кроме того, в этих моделях входные и выходные патрубки расположены на одном уровне, что обуславливает бесшумность работы всего агрегата. К числу значимых преимуществ изделий от датского производителя относят:

оптимальное соотношение заявленной цены и качества;
высокие показатели по энергетической эффективности;
большой выбор моделей, способный удовлетворить самого требовательного заказчика;
длительный срок службы и развитая система технической поддержки.

Выбор насоса

В продаже сегодня представлены циркуляционные насосы для отопления Grundfos. Если вы решили предпочесть продукцию этого производителя, то должны знать, на основании чего осуществляется выбор. Среди прочих главных особенностей — производительность, которая будет определять продуктивность. Этот параметр рассчитывается при условиях минимальной загруженности оборудования.

Циркуляционный насос для отопления Grundfos, цена которого тоже важна, подбирается с учетом давления, то есть возможного напора

Вы должны обратить внимание на условия работы, которые выражены в объеме обогреваемого помещения, температуре, а также типе перегоняемой жидкости и диаметре трубы

Кроме того, насос работает с учетом внешних факторов, среди которых следует выделить:

сложность обслуживания;
уровень шума при работе;
размеры.

Чем меньше устройство, тем более бесшумно оно будет работать. С этой точки зрения для монтажа в систему отопления подходит циркуляционный насос влажного типа.

Достоинства и недостатки

Насос в системе контура теплого пола работает бесшумно — может находиться в доме рядом с жилыми комнатами К достоинствам насосов от датского производителя относят:

высокую эффективность работы;
надежность всех узлов и деталей;
малый уровень собственных шумов;
универсальность применения.

подогретая до определенной температуры вода;
антифриз, не содержащий твердых компонентов;
теплоноситель с добавкой этиленгликоля в объеме не более 40 процентов.

оптимальное соотношение заявленной цены и качества;
высокие показатели по энергетической эффективности;
большой выбор моделей, способный удовлетворить самого требовательного заказчика;
длительный срок службы и развитая система технической поддержки.

Технические характеристики

Основными техническими показателями, на которые обращается внимание при выборе подходящей модели оборудования, являются:

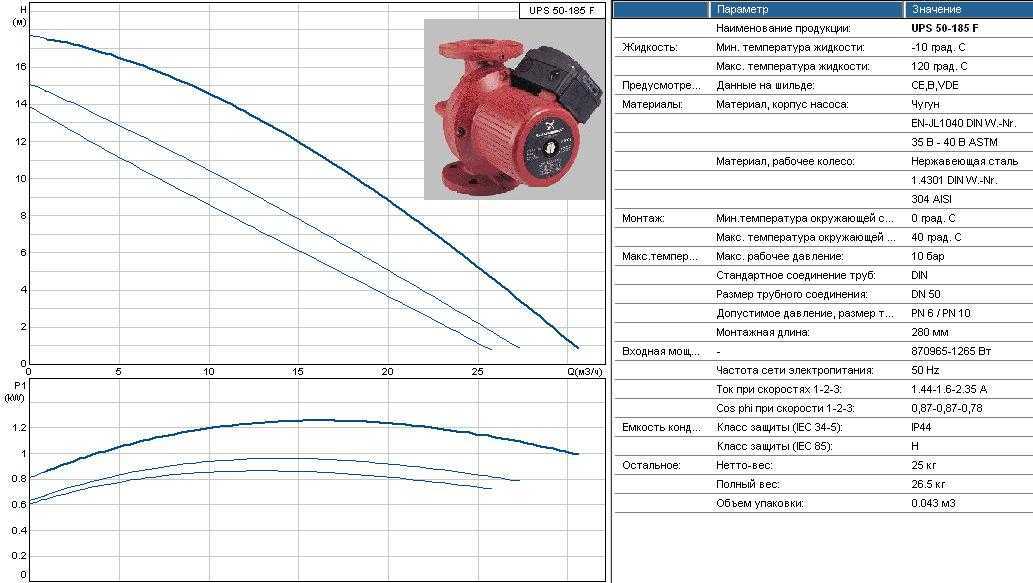

график зависимости напора жидкости от величины ее подачи в систему;
мощность, потребляемая двигателем агрегата от сети;
производительность по теплоносителю;
допустимая температура перекачиваемой среды;
габариты и масса устройства.

Приборы выбирают по мощности в зависимости от объема перекачиваемой воды

Первая из характеристик позволяет понять, какие объемы воды прокачиваются насосом в зависимости от давления, развиваемого в системе. Чем выше этот показатель, тем меньшее количество водного ресурса необходимо пропустить через агрегат для получения нужного напора. Чтобы грамотно подобрать образец оборудования, рабочая точка должна располагаться под кривой графика. При выборе этого показателя желательно обеспечить запас по подаче не менее 20%. С ним непосредственно связан еще один параметр – производительность насоса.

Габариты приобретаемого образца и его масса также учитываются при выборе подходящей модели. Это касается и условий эксплуатации насоса – минимально и максимально допустимой температуры перекачиваемой среды. От правильности подбора этого показателя зависит надежность и долговечность купленного образца.

Типы схем открытого теплоснабжения

В открытой схеме системы отопления движение теплоносителя осуществляется двумя различными способами. Первый вариант – естественная или гравитационная циркуляция, второй – принудительное или искусственное побуждение от насоса. Выбор схемы зависит от этажности и площади постройки, а также от предполагаемого теплового режима.

Естественная циркуляция в отоплении

В гравитационной системе отсутствует какой-либо механизм для обеспечения движения теплоносителя. Процесс осуществляется исключительно за счет расширения горячей воды. Для работоспособности схемы предусматривается разгонный стояк, высота которого – не менее 3,5 м.

Если пренебречь установкой вертикального транзитного стояка, то высока вероятность, что теплоноситель, поступающий от котла, не будет развивать достаточную скорость

Система теплоснабжения естественного циркуляционного типа оптимально подходит для построек площадью до 60 кв. м. Максимальной протяженностью контура, способного обеспечить теплом, считается магистраль 30 м. Немаловажный фактор – высота строения и этажность дома, позволяющая монтировать разгонный стояк. Схема естественной циркуляции не подойдет для низкотемпературного режима применения. Недостаточное расширение теплоносителя не создаст должного давления в системе.

Возможности самотечной схемы:

Подключение к теплым полам. На водяной контур, ведущий к полу, монтируется циркуляционный насос. Остальная система функционирует в обычном режиме. При отключении электричества дом продолжит отапливаться.
Работа с бойлером. Нагревательный прибор монтируется вверху системы – немного ниже расширительного бака.

Для обеспечения бесперебойной работы на бойлер можно установить насос. Тогда схема теплоснабжения и производства ГВС автоматически переходит в разряд принудительных вариантов. Дополнительно монтируется обратный клапан, предотвращающий рециркуляцию теплоносителя.

Принудительная система с насосом

С целью повышения скорости теплоносителя и сокращения времени на обогрев помещения, встраивается насос. Движение потока воды увеличивается до 0,3-0,7 м/с. Интенсивность теплоотдачи возрастает, и ветви магистрали прогреваются равномерно.

Насосные схемы сооружают как открытого, так и закрытого типа. В открытых контурах расширительный бачок устанавливается в наивысшей точке системы. Присутствие насоса позволяет увеличить трубопровод между отопительным котлом и батареями, как по высоте, так и по протяженности (+)

Схема со встроенным насосом энергозависима. Чтобы обогрев помещения не прекращался при отключении электричества, насосное оборудование размещается на байпасе.
Насос устанавливается перед входом в котел на обратной трубе. Расстояние до котла – 1,5 м.
При установке насоса учитывается направление движения воды.

На обратке монтируются два отсекающих крана и обводное колено с циркуляционным насосом. При наличии тока в сети краны закрываются – движение теплоносителя осуществляется через насос. Если напряжение отсутствует, то вентили надо открыть – система перестроится на естественную циркуляцию.

На подающем трубопроводе надо установить обратный клапан. Элемент размещается сразу после котла и предотвращает рециркуляцию теплоносителя при работе насоса

Разновидности циркуляционных насосов

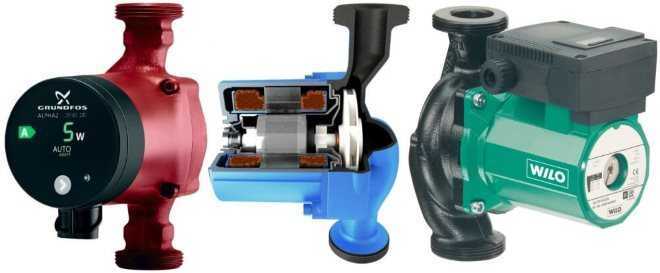

Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель

Чтобы понять, как работает это прибор, необходимо знать отличия между двумя видами циркуляционного насосного оборудования. Хоть принципиально схема системы отопления на базе теплового насоса не меняется, два вида таких агрегатов отличаются особенностями работы:

Насос с «мокрым» ротором выполняется в корпусе из нержавеющей стали, чугуна, бронзы или алюминия. Внутри находится керамический или стальной двигатель. Крыльчатка из технополимера крепится на валу ротора. При вращении лопастей крыльчатки приводится в движение вода в системе. Эта вода одновременно выполняет функции охладителя двигателя и смазки для рабочих элементов прибора. Поскольку схема «мокрого» прибора не предусматривает использования вентилятора, работа агрегата проходит практически бесшумно. Такое оборудование работает только в горизонтальном положении, иначе прибор просто перегреется и выйдет из строя. Главные преимущества мокрого насоса в том, что он не нуждается в техническом обслуживании, а также обладает отличной ремонтопригодностью. Однако КПД прибора всего 45 %, что является небольшим недостатком. Но для бытового использования этот агрегат подходит как нельзя лучше.
Насос с «сухим» ротором отличается от своего собрата тем, что его двигатель не соприкасается с жидкостью. В связи с этим агрегат обладает меньшей долговечностью. Если прибор будет работать «на сухую», то риск перегрева и выхода из строя невысокий, однако появляется угроза нарушения герметичности из-за истирания уплотнителя. Поскольку КПД сухого циркуляционного насоса составляет 70 %, его целесообразно применять для решения коммунальных и производственных задач. Для охлаждения двигателя схема прибора предусматривает использование вентилятора, который и вызывает повышение уровня шума во время работы, что является недостатком этой разновидности насосов. Поскольку в данном агрегате вода не выполняет функции смазки для рабочих элементов, в ходе работы агрегата периодически необходимо проводить техосмотр и выполнять смазку деталей.

В свою очередь «сухие» циркуляционные агрегаты по типу установки и соединения с двигателем делятся на несколько видов:

Консольные. В этих приборах у двигателя и корпуса есть своё место. Они разделены и прочно зафиксированы на нём. Приводной и рабочий вал такого насоса объединяет муфта. Для установки такой разновидности прибора потребуется соорудить фундамент, а обслуживание этого агрегата довольно затратное.
Моноблочные насосы могут эксплуатироваться на протяжении трёх лет. Корпус и двигатель располагаются отдельно, но объединяются моноблоком. Колесо в таком приборе устанавливается на валу ротора.
Вертикальные. Срок использования этих приборов доходит до пяти лет. Это герметичные усовершенствованные агрегаты с уплотнителем с торцевой стороны, изготовленным из двух отполированных колец. Для изготовления уплотнителей используется графит, керамика, нержавеющая сталь, алюминий. Когда прибор работает, эти кольца вращаются относительно друг друга.

Также в продаже есть более мощные приборы, имеющие два ротора. Такая сдвоенная схема позволяет повысить производительность прибора при максимальной нагрузке. В случае выхода одного из роторов, второй может взять на себя его функции. Это позволяет не только усилить действие агрегата, но и экономить электроэнергию, ведь при снижении потребностей в тепле, работает только один ротор.

Устройство, виды и принцип действия циркуляционных насосов

Не зная устройство циркуляционного насоса, вы не сможете не только осуществлять ремонт такой гидромашины, если в этом возникнет необходимость, но и заниматься ее регулярным техническим обслуживанием. Конструкцию циркуляционных насосов составляют:

корпус, изготовленный из нержавейки или цветных сплавов;
электродвигатель, вал которого соединен с ротором;
непосредственно сам ротор, на котором устанавливается колесо с лопатками – крыльчатка (ее лопасти, постоянно контактирующие с перекачиваемой средой, могут быть изготовлены из металла или полимерных материалов).

Конструкция циркуляционного насоса

Работает циркуляционный насос вне зависимости от своего конструктивного исполнения по следующему принципу.

После подачи электрического тока вал приводного двигателя начинает вращать ротор, на котором установлена крыльчатка.
Поступающая во внутреннюю часть насоса через всасывающий патрубок жидкость-теплоноситель отбрасывается рабочим колесом и центробежной силой к стенкам рабочей камеры.
Жидкость, на которую воздействует центробежная сила, выталкивается в нагнетательный патрубок.

Как уже говорилось выше, в зависимости от конструктивных особенностей циркуляционный насос для отопления может относиться к различным видам. Так, выделяют устройства с ротором:

«мокрым»;
«сухим».

В частных домах наиболее часто используются циркуляционные насосы «мокрого» типа

У циркуляционных насосов первого типа, которые и используются преимущественно для оснащения бытовых систем отопления, ротор постоянно находится в жидкой среде. Это способствует не только смазке движущихся элементов, но и их эффективному охлаждению. К основным достоинствам оборудования данного типа следует отнести:

низкий уровень шума при работе, так как вода, в которой находятся все движущиеся элементы такого устройства, отлично поглощает вибрации;
простоту монтажа (такие насосы просто врезаются в трубопровод), технического обслуживания и ремонта.

Между тем насосы с «мокрым» ротором, если говорить об их недостатках, отличаются не слишком высоким КПД, могут устанавливаться только в горизонтальном положении и очень критично относятся к отсутствию жидкости в системе отопления.

Насосы с «сухим» ротором устанавливаются в отдельных котельных и используются в системах, отапливающих большие площади

Приводной двигатель насосов с «сухим» ротором вынесен в отдельный блок. Вращение от вала электродвигателя передается крыльчатке посредством специальной муфты. В отличие от устройств с «мокрым» ротором, помпы данного типа характеризуются более высоким КПД (до 80%), но и более сложной конструкцией, что несколько усложняет процедуры по их обслуживанию и ремонту. Циркуляционные насосы с «сухим» ротором врезают в трубопровод и крепят их корпус к стене, для чего используется специальная консоль.

Отличие от закрытой

В своем принципе работы открытая конструкция очень схожа с закрытой, однако закрытая система основана на принудительной циркуляции, из-за чего радиаторы и трубы нагреваются быстрее.

Плюсы и неожиданные минусы альтернативы

В сравнении с открытой системой, механизм закрытого типа, оснащенный циркулярным насосом, имеет следующие преимущества:

ниже затраты на трубы и минимизирован риск замерзания из-за монтажа в помещении;
бак герметичен и теплоноситель не испаряется, потому можно использовать как воду, так и антифриз;
антифриз в качестве теплоносителя дает возможность разморозить систему, вернуть ее в работу, чего не произойдет в случае с водой.

Кроме того, механизм с циркулярным насосом позволяет подключать «теплые полы» и регулировать температуру в помещении. Однако закрытая система проигрывает открытому механизму в своей зависимости от электроснабжения. Поэтому последние по-прежнему популярны.
