Советы по выбору и монтажу дымоходов вулкан из нержавейки

Тип отопительного оборудования и дымоход: что нужно знать

При установке дымохода из нержавейки нужно обязательно учитывать не только сам материал и его марку, но и то, какая толщина стенки у дымохода. Но, помимо этого, нужно учесть то, какое оборудование стоит дома.

Ниже – пример того, какое отопительное оборудование имеется и какие у него могут быть требования:

печь или камин — AISI 321 (толщина стенки – 0.5-1.0 мм);
дизельный котёл — AISI 316L (толщина стенки – 0.5 мм);
газовой котёл — AISI 304(L) и 321 (толщина стенки – 0.5 мм);
твердотопливный котёл — AISI 309, 310 и 321 (толщина стенки – 1.0 мм).

Вывод №1: твердотопливным котлам нужно иметь дымоход, толщина стенки которого составляет 1 мм. Этот дымоход делается из жаростойкой стали, поскольку температура внутри трубы может доходить до 500-700°С.

Вывод №2: жидкотопливные и газовые котлы выделяют кислоту, а это означает, что нужно ставить дымоход с высокой стойкостью к температуре и кислоте, толщина стенки у которого 0.5 мм.

Отопительная установка	Температура внутри активной установки, °С	Марка нержавейки, AISI	Толщина стенок внутренней трубы, мм	Толщина теплоизоляционного слоя, мм
Камин, печь	350 — 650	321	0.5 – 1.0	50-100
Банная печь	400 — 700	321	0.8 – 1.0	100
Газовый котел	120 — 200	304, 304L, 321	0.5	30-50
Дизельный котел	150 — 250	316L	0.5	30-50
Твердотопливный котел	500 — 700	309, 310, 321	1.0	100
Газопоршневые, газотурбинные установки	450 — 600	316Ti, 321	1.0 – 1.5	100
Дизельгенераторы	450 — 600	316Ti	1.0 – 1.5	100

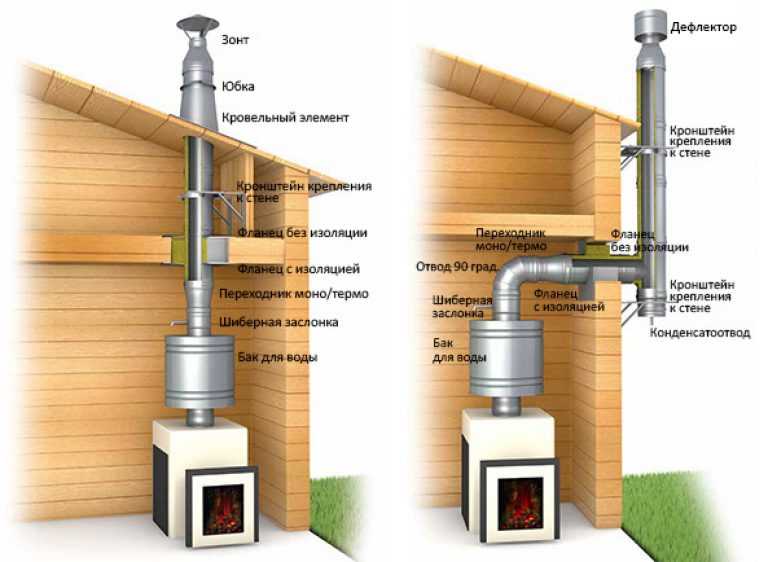

Монтаж через стену

Если с тем, как собрать сэндвич-дымоход, все ясно, то теперь можно переходить к монтажу конструкции целиком. Можно проводить монтаж через стену, а можно через крышу. Далее будет рассмотрен вариант установки через стену. Здесь необходимо соблюдать все требования, которые являются стандартными, а также несколько нюансов, которые касаются именно такого типа дымохода. Если первое же звено дымохода будет выводиться горизонтально наружу, то нужно сделать небольшой уклон в сторону от прибора. Это защитит котел от попадания конденсата внутрь.

В принципе, существует два способа вывода такого вида дымохода. Первый способ — это поднять трубу до уровня потолка, после чего вывести ее через стену наружу. Второй способ — это обустройство вывода наружу на уровне выходного патрубка самого котла. Если рассматривать монтаж с точки зрения удобства, то второй вариант предпочтительнее.

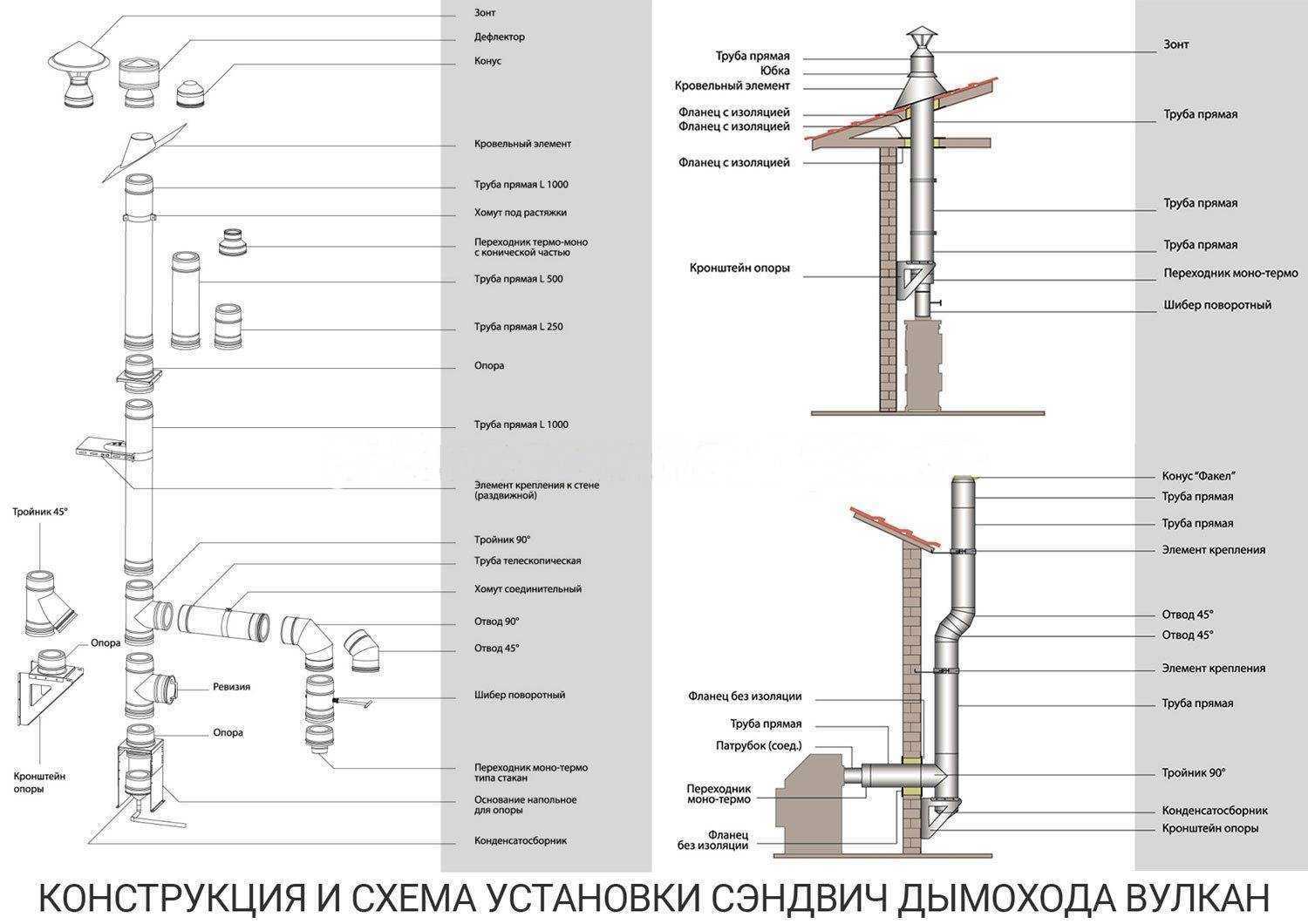

Сэндвич-дымоходы – утеплённые вариации

Как и другие системы, дымоходы с изоляцией надежны в работе и отличительны лёгким монтажом. Также, конкретно подобные изделия рекомендовано для установки в банях и домах из дерева из-за причины большой пожарной безопасности. К хорошим качествам сэндвич-дымоходов «Вулкан» относится компактность, простая установка конструкции, стойкость к образующимся при горении химическим соединениям (останний момент очень принципиален в промышленном применении).

В зависимости от назначения конструкции толщина металлического листа меняется в границах 0,5-1,5 мм, а вот изоляционный слой имеет толщину – 50-100 мм. Благодаря отличной изоляции тепла сэндвич-дымоходы фактически не предрасположены оседанию сажи и появлению конденсата. Они используются в середине и с наружной стороны объектов и в добавление владеют шумоизолирующими качествами.

Нужно посмотреть: определение благоприятного сечения и компьютерное моделирование дает возможность достигнуть наибольшего значения КПД. Это ценный факт, выиграшно отличающий продукцию этой торговой компании.

малые и Небольшой вес размеры габаритов сэндвич дымоходов дают возможность ставить дымоходы “Вулкан”, как внутри, так и с наружной стороны строений

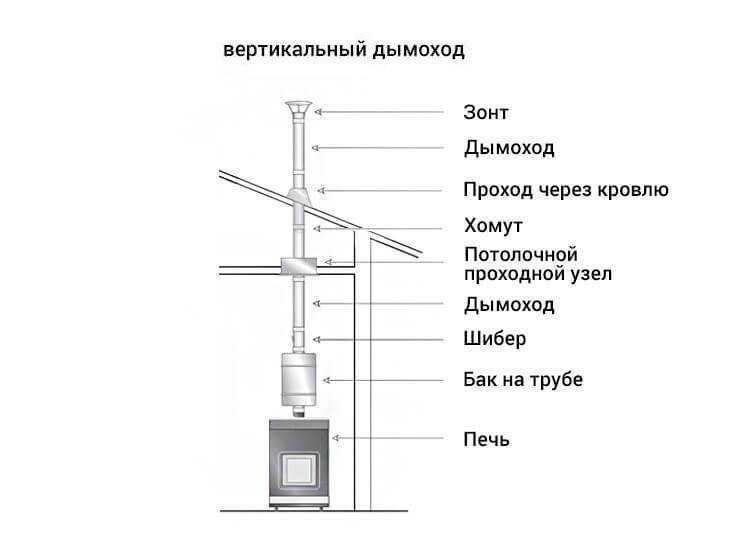

Монтаж стального нержавеющего дымохода

Детали для сборки нержавеющего дымохода весьма разнообразны, поэтому конфигурация канала может быть любой без вреда для силы тяги и рабочего процесса в печи. Довольно часто элементом дымоотвода становится гофрированная труба и несколько колен, помогающих избежать глобальной реконструкции стен.

Инструкция по сборке дымового канала

Дымоход из нержавеющей стали устанавливают следующим образом:

На бумаге создают набросок конструкции, в котором отражают предполагаемую конфигурацию дымового канала. Затем выполняют разметку стен, указывая, где именно будет прикреплена труба. По результатам этой работы определяются с длиной конструкции и находят все детали, в том числе поворотные элементы для соединения отрезков труб. При этом не забывают о фрагменте дымохода, выходящем на крышу дома. Он должен немного подниматься над уровнем конька кровли.
До сборки дымохода места соединения труб смазывают герметическим составом. Специальное средство позволит сделать сочленение деталей более надёжным.
Двигаясь снизу вверх, одно звено дымохода подсоединяют к другому. Элементы стыкуют друг с другом так, чтобы верхний участок был вставлен в нижний на особую задвижку. При отсутствии этого приспособления один элемент вставляют в другой примерно на одну вторую размера внешнего диаметра.
На всех стыках элементов крепят хомуты. Изготовленная конструкция фиксируется на внешней или межкомнатной стене дома через каждые 1,5 или 2 метра. Обязательному закреплению подлежат элементы, проводимые через стену, и ревизионные отделения трубы. На дополнительные кронштейны дымовой канал фиксируют в зонах расположения тройников и колен.

Видео: соединение элементов дымохода

Правила установки нержавеющей трубы

Монтаж конструкции следует выполнять, руководствуясь следующими правилами:

горизонтальные элементы и колена нельзя устанавливать в местах, где они будут тесно контактировать с электрическими проводами и газовыми трубами;
элементы дымохода запрещается соединять в месте прохождения конструкции сквозь стену;
фрагменты трубы, расположенные по горизонтали, нельзя делать длинными (допустимый предел — 1 м);
направление дымохода разрешается менять не более трёх раз;
диаметр выбранной стальной нержавеющей трубы не может быть меньше размера патрубка, идущего из топки печи или камина;
при проведении дымового канала через стену потолочное перекрытие и кровлю вокруг неизолированной трубы из нержавеющей стали принято оставлять хотя бы метр свободного пространства;
высота дымового канала должна составлять более 5 метров, иначе продукты сгорания топлива будет плохо вытягивать наружу;
стальную нержавеющую трубу принято проводить через негорючий кровельный материал, создавая просвет в 13–15 см;
стальной нержавеющий дымоход, устанавливаемый на открытом воздухе или в холодном здании, полагается обкладывать теплоизоляционными материалами;
в месте вывода дымового канала сквозь кровлю из горючих материалов необходимо смонтировать устройство, гасящее искры.

Важные принципы монтажа дымоотвода

Желая сделать работу дымохода эффективной, стоит прислушаться к некоторым рекомендациям. Во многом они касаются использования гофрированной трубы. Её можно монтировать как в доме, так и за его пределами, но лучшим местом для размещения такого изделия считается переход от патрубка печи к главному каналу.

Советы мастеров не обходят стороной и форму отверстия под трубу. Его лучше делать прямоугольным или эллипсовидным. Дырка в крыше должна находиться там, где дымовой канал смог бы пройти по центру между балками потолка и элементами несущей конструкции крыши.

Чаще всего под трубу дымохода создают прямоугольное отверстие, так как его проще вырезать и заделывать

Монтаж дымовой трубы из нержавеющей стали подразумевает обязательное проведение работ по гидроизоляции конструкции

Это важно, ведь верхний участок трубы, не защищённый от сырости, может стать виновником просачивания влаги на пол чердака

Видео: монтаж дымохода из сэндвич-трубы

Канал для выведения дыма, сделанный из нержавеющих стальных труб, хорошо справляется с возложенными на него функциями. Монтаж этой конструкции покажется простым, как лёгкая математическая задача, если знать тонкости процесса и учитывать советы мастеров.

О преимуществах дымоотводных модульных труб Вулкан

Главным преимуществом данных дымоотводных систем является то, что их вполне можно устанавливать даже в тех домах, которые уже эксплуатируются. Кроме того, существуют еще и наклонные участки (они выполняются из особых отводов, причем под любым углом), позволяющие с легкостью обходить все препятствия, которые возникают вследствие особенностей планировки здания.

Утепляющий слой, которым оснащается каждый дымоход «Вулкан», препятствует образованию конденсата на поверхности. Более того, на стенках труб не скапливается и сажа, так как они – стенки – идеально ровные. Последняя особенность, к слову, также стабилизирует аэродинамику и эксплуатационные показатели самой продукции. Модульные изделия имеют незначительный вес, следовательно, для их монтажа не требуется сооружение массивного фундамента. Если возникает необходимость, старые элементы можно с легкостью заменить новыми, а значит, ремонт может быть выполнен когда угодно с минимальными денежными и временными затратами.

Меры предосторожности

В конкретной близости от дымоотводящего оборудования не должно быть ничего, что может быть повреждено излучением тепла.
Сборка дымопровода должна выполняться только по схемам производителя.
Выжигать сажу из конструкции нельзя – ее нужно удалять так, как предвидено аннотацией.
Применение галогенуглеводородов в отоплении неприемлимо – по другому образуются кислоты, жестко действующие на противокоррозийные свойства даже нержавеющей стали. Более всераспространенными источниками галогенуглеводородов можно именовать линолеум, лаки, дерево, пропитанное лакокрасочными субстанциями, разные хим воды (обезжиривающую, разжижающую), чистящие средства, растворители.
В процессе соединения стыковых узлов системы воспрещается механическое воздействие средством инструментов, таких как молоток.
Уже установленный дымопровод нельзя разбирать, проводить за ним проводку, создавать его обстройку легковоспламеняющимися материалами.
Сушить какие-либо вещи (обувь, одежку и т. п.) на оборудовании также строго запрещено.

Лучшие дымоходы из нержавеющей стали с проходом через крышу и верхним выходом

Это конструкции для подсоединения к котлам и каминам, у которых имеется выход для газов из камеры сгорания в верхней части корпуса.

Оттуда система монтируется сразу на крышу, что требует частичной разборки кровли, но затрачивает минимум материалов для переходов и соединения, ввиду прямой траектории

Для выбора важно рассчитать длину конструкции с возвышением над коньком

Комплект Феррум 115 мм, 0,8 мм — для любого камина

Это лучший нержавеющий дымоход для домашнего камина ввиду прямого подключения и оптимального диаметра для подсоединения к выходу в 115 мм. Внутри имеется нержавеющая сталь с герметичным сварочным швом, который не пропустит конденсат.

Далее следует толстый слой минеральной ваты с плотностью 120 кг/м3, который защищает от возгораний чердачного перекрытия и кровли. Снаружи дымоход окутан в оцинковку, сваренную лазером, что исключает нарушение гальванического слоя.

Плюсы:

все детали для монтажа в наборе, включая элементы перекрытия для кровли;
изоляционный слой устойчив к температуре 700 градусов;
толщина изоляции 40-50 мм не допустит возгорания окружающих материалов от горячего дыма и жара из трубы;
подходит для топки дровами (поднимающаяся зола не повредит и не прожжёт внутренний слой);
саморезы в комплекте;
нержавеющий оголовок, защищающий от завала выходного отверстия снегом;
в упаковке поставляется вместе с герметиком, выдерживающим 1200 градусов;
в коробке 7 листов базальтовой ваты и 5 хомутов для соединения высокой конструкции;
предтопочный лист и нержавеющий экран;
сталь AISI 439 на обеих частях трубы (на той, что в комнате и на той, что снаружи на крыше).

Минусы:

толщина нержавейки присоединяющейся к камину 0,8 мм, а сечение стенки трубы на улице 0,5 мм;
труба, отходящая от камина не покрыта изоляцией (защита начинается только от потолка), поэтому об нее можно обжечься;
стоимость всего комплекта 27000 рублей.

Комплект Дымок 115мм, 0,5 мм — самый доступный вариант

Это лучший дымоход из нержавеющей стали по самой доступной цене в 11000 рублей за полный комплект. Внутри сэндвич конструкции размещена нержавейка с сечением стенки 0,5 мм, которая устойчива к деформациям благодаря плотной обмотке базальтовой ваты Rocwool и слою оцинковки снаружи.

Соединение трубы выполнено сварным способом по технологии TIG, которая обеспечивает прочный шов с минимальным сбором сажи на выступах.

Плюсы:

цена одна из самых привлекательных 11000 рублей;
в комплекте имеется зонт с изоляцией, предохраняющий от попадания осадков;
4 нержавеющих хомута для сборки длинной трубы в единое целое;
переходник с одноконтурной структуры на двухконтурную;
кровельный переходник (мастер флеш) в составе;
1 м стартовой трубы без изоляции и 3 м двухслойной для вывода на высокую крышу;
толщина сэндвича 40 мм;
высокое качество нержавеющей стали марки AISI 439.

Минусы:

отсутствует изоляция перекрытия кровли, поэтому придется докупать материалы отдельно;
только одно крепление к вертикальным сооружениям;
толщина металла по всей длине трубы 0,5 мм;
подходит для топки углем или газом, но дровами лучше пользоваться редко, чтобы не разогреть сильно тонкие стенки.

Комплект Феррум 200 мм, 0,8мм — для мощной системы отопления

Это лучший вариант для обустройства системы отопления не только в частном доме, но и офисном здании, потому что внутренний пропускной диаметр составляет 200 мм, что способно удовлетворять потребности серьезного котла. Толщина стенки 0,8 мм имеет достаточную жесткость для долгосрочной работы.

Плюсы:

плотность наполнения изолятора 120 кг/м3;
сталь нержавеющая повышенной прочности;
выдерживает температуру до 700 градусов;
простая сборка раструбной системы;
герметичный внутренний шов;
толщина изоляции 50 мм;
7 метров трубы для высокого выноса;
фланец для прохода через потолок;
большой оголовок, закрывающий не только внутреннюю трубу, но и наружную;
8 плит базальтовой ваты для изоляции чердака;
2 крепежа и 9 хомутов в комплекте;
нержавеющий экран 1х1 м.

Минусы:

большой наружный диаметр трубы 280 мм требует крупного отверстия;
цена 42000 рублей.

Системы нагрева воды от дымохода

Дымоходы, с помощью которых осуществляется подключение к системе отопления в бане, могут дополнительно оснащаться теплообменником для подогрева горячей воды. В базовую комплектацию труб для подключения к банной печи входит:

Теплообменник на дымоход.
Настенный бак емкостью от 6 до 76 л.
Дренажный и сливной вентиль.
Дымовая труба.

На заводе «Вулкан» были разработаны готовые системы для установки в бане. Надежную конструкцию отличает высокая надежность и теплоотдача. Система подогрева использует тепло отработанных дымовых газов для нагрева воды, используемой во время банных процедур.

Разметка

Теперь перейдем к разметке. Для этого необходимо определить расстояние от низа печи до центра дымоотводящего патрубка. Отметьте это расстояние на стене в месте расположения печи. Далее на стене откладываем размер ширины печи и ось дымоотводящего патрубка относительно этого размера. Наметим на стене границы удаляемого материала, для этого воспользуемся уровнем, линейкой и маркером. Следует учитывать установленные противопожарные расстояния. Для удаления фрагмента стены используем электродрель и электролобзик. При помощи строительного ножа удаляем из стены изоляционный материал.

Особенности выбора хорошего дымохода

Если вы выбираете для себя дымоход, то должны обращать внимание на такие характеристики:

сертификаты качества;
метод производства;
качество используемой стали, конкретная ее марка;
надежность и качество изоляции.

И продукция «Вулкан» соответствует всем вышеперечисленным требованиям. Для изготовления таких дымоходов применяют нержавеющую сталь высокого качества AISI-321 немецкого производства. Толщина листа стали может быть разной, однако начинается от 0,5 миллиметра. В качестве утеплителей используются эффективные теплоизоляционные материалы, которые выпускаются из базальтовой ваты компанией «Роквул» (Дания). Толщина каждого теплоизолятора Rockwool составляет не менее 5-ти сантиметров, а сам материал может выдерживать самые критические температуры (вплоть до 750-ти градусов).

Применение высокотехнологичных материалов обеспечило «Вулканам» способность отводить продукты горения, температура которых может достигать 1000 градусов. А эксплуатационный срок продукции составляет в среднем 50 лет. Также следует заметить, что дымоходные трубы, произведенные с использованием термокомпенсационных систем, не деформируются даже при сильном нагреве.

Комплектация печей

Все модели печей имеют несколько общих элементов. Любая кирпичная печь состоит из:

основания;
топки;
поддувала;
колосниковой решетки;
дымоходного канала.

Фундамент представляет собой сплошную плиту либо цельную, либо состоящую из бетонных блоков и кирпичей. Основа на 5 см должна выходить за пределы печи, а также не быть связанной с фундаментом самого здания. Камера топки — это вместительное пространство, где происходит сжигание дров, посредством чего вырабатывается тепло. Ее размер строго определен нормами и должен соответствовать типу печи. В противном случае существует риск того, что вырабатываемого тепла будет недостаточно или, наоборот, слишком много.

Схема основания под кирпичную печь.

Поддувало представляет собой камеру небольшого размера, ее располагают ниже топки. Приспособление необходимо для обеспечения притока свежего воздуха в топку и сбора золы. По габаритам оно должно соответствовать размерам камеры сгорания. Поддувало нуждается в постоянном уходе, так как имеет свойство периодически загрязняться, что приводит к снижению тепловых свойств всей печи .

Элементом, соединяющим камеру топки и поддувало, является колосниковая решетка. Она представляет собой массивную конструкцию из чугуна, на которую помещаются дрова либо уголь. Через нее из зольника поступает свежий воздух, а из топки ссыпается зола.

Дымоход представляет собой тоннель для вывода дыма и угарного газа. Благодаря тяге эта смесь веществ выводится наружу, разогревая при этом стены печки. Существует 2 вида систем дымоходных каналов: колпаковая и канальная. Зависит тип системы от конструкции всего сооружения.

Одностенный дымотвод – полная конструкция дымоотвода

Завод «Вулкан» рекомендует потребителям одностенные трубы в 2-ух вариациях: с круглым и округлым сечением. Где же они используются? Конструкции такого типа идеально подойдут для загильзовки имеющийся кирпичных труб, притом любой длине. Нужно подчеркнуть еще одну специфическую черту – в железных дымоходах все есть необходимые комплектующие, и поэтому конструкция дымоотведения как правило имеет любую конфигурацию. Все составляющие детали делаются из материалов высокого качества, какие поставляются проверенными временем изготовителями. На протяжении эксплуатации одностенной конструкции дымоотвода значения не имеет, какое горючее используется для работы камина, котла, электростанции или других радиаторов отопления.

Нужно посмотреть: прежде чем будет выполнена загильзовка кирпичного дымо отвода, нужно провести его диагностирование и если потребуется, то и чистку деталей, компонентов. Это принципиальный момент, который непременно необходимо учесть .

Пару слов следует заявить об одностенных дымоходах с раструбно-профильным соединением. Это новая линия, характеризующаяся очень современной конструкцией стыкования. Ее суть состоит в том, что на специализированном оборудовании совершается соединение формовых концов по ноу-хау последнего поколения. В конце концов, необыкновенный профиль стыковки гарантирует самую большую непроницаемость.

Трубы одностенного дымо отвода круглого сечения

Хорошие дымоходы от популярного производителя

В первой половине 90-ых годов двадцатого века был построен завод «Вулкан», и это время отметился выводом на рынок важно новых конструкций дымоотведения. В течении многих лет завод удачно развивался, модернизировался и внедрял в отечественный быт прочные дымоходы, рассчитанные на жёсткие условия климата эксплуатации

Разумеется, сейчас завод на месте не стоит, продолжая собственное развитие. При изготовлении применяются практичные материалы от заграничных поставщиков, а еще оригинальное оборудование последнего поколения. Мы говорим об оборудовании, построенном на процессе TIG-сварки, о наисильнейших вальцовочных станках (Германия), об ультрасовременном лазерном 2D и 3D раскрое (Швейцария).

Это важно знать: отличное оборудование дает возможность делать дымоходы для индустриальных и домашних целей. Также, дымоходы данного изготовителя занимают первые позиции на рынке и пользуются устойчивым спросом

Также, дымоходы данного изготовителя занимают первые позиции на рынке и пользуются устойчивым спросом.

Оптимальное решение отвода продуктов горения у нас в государстве и во всей Старой Европе

К высоким технологиям, которые использует завод, нужно отнести следующие

Лазерная сварка на немецком оборудовании. Сварка лазером не нарушает структуру металла и имеет самый прочный на сегодняшний день шов, который фактически не виден. Служит абсолютной герметичности дымохода
Лазерный раскрой 2D и 3D (Швейцария). Обеспечивает максимальную точность
Мощные вальцовочные станки производства Германии
Огнестойкая теплоизоляция категории «пожарная», толщиной от 50 мм от известного датского производителя ROCKWOOL Wired Mat. Изоляционный слой рассчитан на рабочую температуру до 1000°С
Эксклюзивная система термокомпенсации. Разработана инженерами завода ВУЛКАН. Компенсирует линейное расширение внутреннего контура, предотвращает егог смещение по отношению к наружному контуру дымохода

Качество и надежность продукции современного завода ВУЛКАН подтверждается всеми необходимыми лицензиями и сертификатами. Все изготавливаемые элементы дымоходов имеют Сертификат Соответствия Госстандарта России и Сертификат Пожарной Безопасности. В соответствии со СП7.13130.2013 дымоходы ВУЛКАН могут использоваться для подключения к каминам, устанавливаемым в жилых многоэтажных и общественных зданиях.

Клиентами завода ВУЛКАН являются такие крупные производители, как, например, заводы Toyota и Nissan, сеть гипермаркетов «Окей» и многие другие, для которых были изготовлены дымоходные системы промышленного назначения.

Изоляция стены

Деревянную стену, перед которой будет установлена печь, необходимо изолировать негорючим экраном. Для этого мы рекомендуем использовать материал «Super Isol» толщиной не менее 30 миллиметров. На листе «Super Isol» определяем место прохождения дымоотводящей трубы, чтобы вырезаемое отверстие было аккуратным, как шаблон можно использовать фланец из комплекта дымохода. После разметки листа «Super Isol» аккуратно вырезаем отверстие.

Подготовленный лист «Super Isol» закрепляем к деревянной стене при помощи саморезов и специальных дистанционных втулок. Делать это нужно таким образом, чтобы между листом «Super Isol» и стеной оставался зазор не менее 1 сантиметра. Для пожарной безопасности и защиты пола от возможного попадания на него углей при открывании дверцы печи рекомендуется установить перед печью стальной экран. Стальной экран любого размера можно заказать на заводе-изготовителе «ВУЛКАН».

Составные части и материалы изготовления

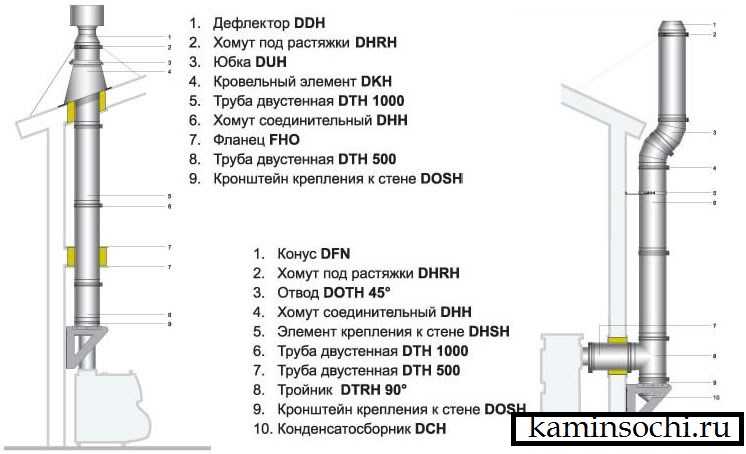

Полностью укомплектованный дымоход «Вулкан» включает в себя:

трубы телескопические или прямые
монтажные опоры
сборник для конденсата
трубные отводы для смещения, при необходимости
дефлекторы и кронштейны, для усиления тяги
крышки
зонт, для защиты от осадков
задвижки, для сохранения тепла

Все элементы изготавливаются из нержавеющей матовой или полированной стали.

Характеристики марок стали

Марка стали	AISI 304∗	AISI 321	AISI 310S	AISI 316L
Устойчивость к воздействию кислот	средняя	высокая	очень высокая	высокая
Устойчивость к высоким температурам	высокая	высокая	очень высокая	средняя
Рабочая t, °С	650	750	1000	450

* — применяется только в одностенной системе

Элементы одноконтурной системы дымохода. Основной ряд.

Конструктивное разнообразие кирпичных печей

Печь банная из кирпича.

Кирпичные печи имеют несколько разновидностей, различающихся по конструкции:

Русская печь. Конструкция такой модели включает жаровню для приготовления пищи и место, где можно спать. Жаровня печи имеет название горнило. Приготовленные в нем блюда обладают приятным ароматом и вкусом, несравнимым с едой, сваренной на электрической или газовой плите. Такое изделие отличается большими габаритами, из-за чего русская печь будет занимать много места в помещении. Одним из преимуществ конструкции является наличие специальных отделений под хранение кухонного инвентаря. Кроме того, приготовленное блюдо можно длительное время сохранять в горячем виде, оставив их в горниле.
Шведка имеет гораздо меньшие габариты по сравнению с русской моделью. Чаще всего ее располагают таким образом, чтобы жарочная поверхность находилась в кухне, а остальная часть — в жилом помещении. Данную разновидность принято относить к варочно-отопительному виду в связи с тем, что на ней возможно готовить пищу и прогревать помещение. Главным минусом такой модели является высокий уровень пожароопасности, однако владельцы монтируют специальное оборудование, снижающее риск возникновения пожара.
Голландка обладает исключительно отопительными функциями. Ей свойственен высокий уровень теплоотдачи. Отрицательными качествами такой печи являются большие расходы на возведение, поскольку материал, из которого она изготавливается, очень затратный.

Различные виды кирпичных печей обладают разными свойствами и характеристиками.

Выбор подходящей модели должен основываться на потребностях хозяина дома и габаритах помещения.

Разметка

Основные этапы расчета ↑

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

	расстояние между коньком и местом выхода трубы	высота дымохода
1.	до 150 см	выше конька самое меньшее на 50 см
2.	150–300 см	верхушка трубы вровень или выше конька
3.	более 300 см	вровень или выше линии, которая проведена начиная от верха дома вниз с наклоном в 10˚

Совет При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш

Площадь сечения трубы

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

меньше 3500 Вт — 14 ×14 см;
3500–5200 Вт — 14×20 см;
5200–7200 Вт — 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Рекомендуем Старый дымоход кирпичной печи можно использовать под газовое оборудование только если предварительно выполнить его гильзовку: внутрь канала вставляют стальную трубу, устойчивую к воздействию кислот, сохранив небольшой зазор.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. При выборе способа изоляции основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.
