Пеллетные котлы отопления: виды, преимущества и правила выбора лучшего котла

Особенности монтажа БМК

Капитальное строительство в данном случае исключается, в чем состоит еще одно преимущество БМК. Основные мероприятия на этапе реализации проекта с готовой станцией относятся к подготовке площадки, где будет эксплуатироваться оборудование.

Должна быть обустроена фундаментная платформа по типу толстой стяжки, на которой в дальнейшем и будет размещена конструкция. Чаще всего поставка БМК на место эксплуатации осуществляется спецтехникой. Непосредственно на площадку блок ставится автокраном, после чего конструкция фиксируется на несущей подложке.

В перечень монтажных работ могут включаться и обвязочные мероприятия. Компоненты оборудования подключаются к источникам энергии, системе дымохода, вентиляционным каналам, водопроводным коммуникациям и контурам доставки топлива. В случае с твердыми горючими материалами организуется и участок для хранения топлива и загрузки в камеры сгорания.

Специфика топлива

Потребитель имеет возможность приобрести два сорта гранул-пеллет:

• белые, в производстве которых использовались отходы древесины, не содержащие кору;
• серые – спрессованные из опилок с корой.

Пеллеты отличаются по цвету и составу

Цена на белые выше, так как перед стадией прессования древесные остатки тщательно просеиваются, в них отсутствует песок. Некоторые котлы (например, немецкого производства) могут работать только на высококачественном сырье, а при засыпке серых гранул засоряются и затухают.

Спрессованные в гранулы опилки или другие отходы АПК – одна из разновидностей биотоплива

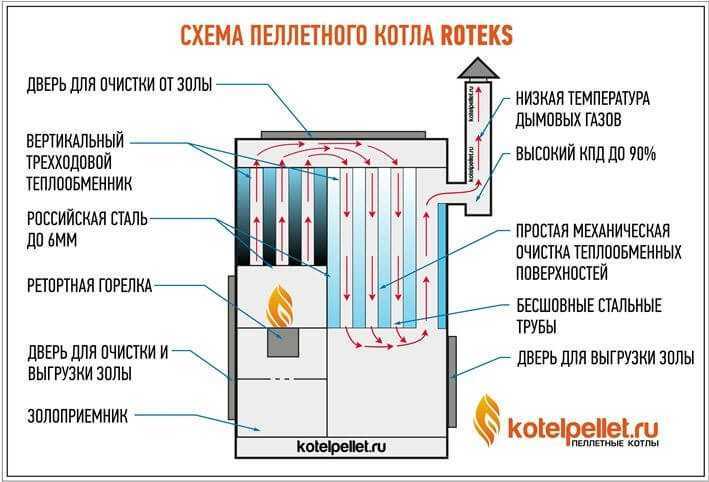

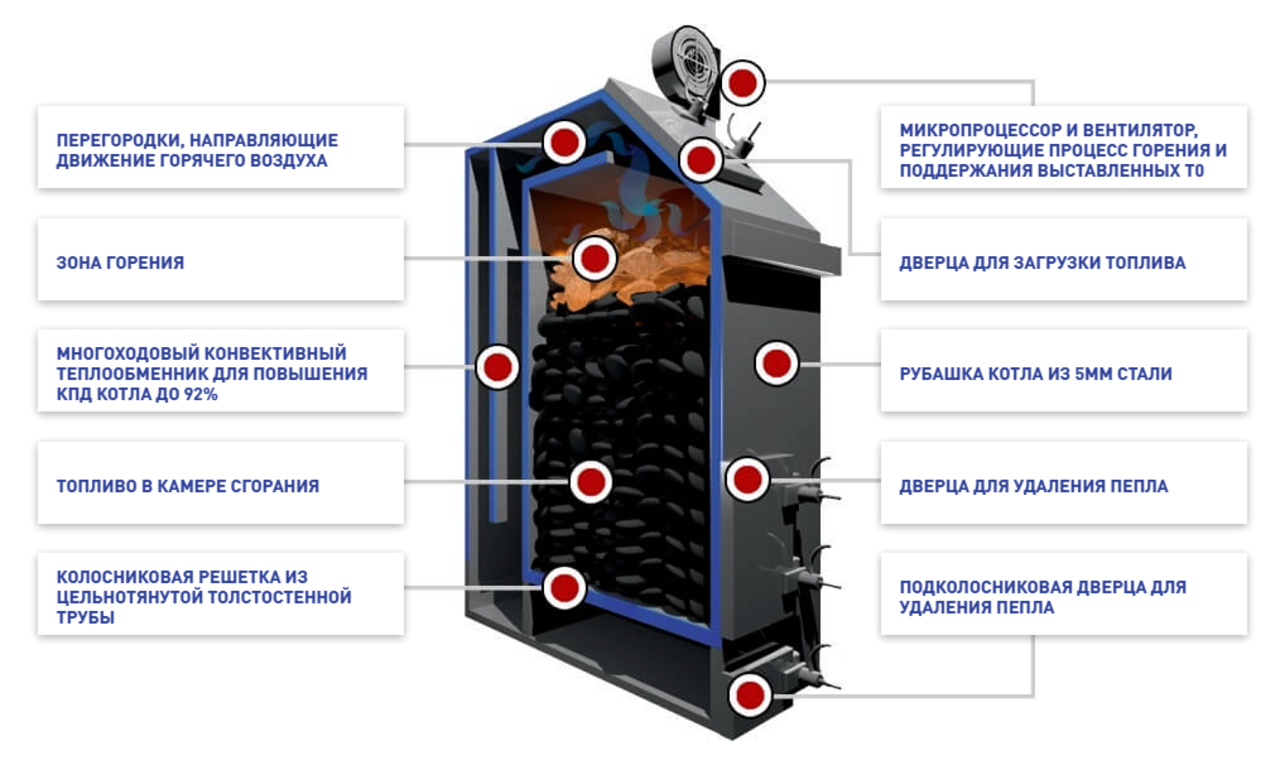

Принцип работы и устройство котла

1. 1. Корпус. Листовая сталь используется для производства. Вокруг теплообменника и камеры сгорания установлен двойной корпус. Механизмы и автоматика устанавливаются в корпусе. Он оснащен циркуляционным насосом, вытяжкой дыма и расширительным бачком. Некоторые модели имеют небольшую воронку в корпусе.
   2. Пеллетная горелка, которая выглядит как чашка или поддон с отверстиями определенного размера. Горелка оснащена нагнетательными вентиляторами и нагревательными калориферами.
   3. Камера сгорания сварена из нержавеющей стали и имеет небольшой размер по сравнению с другими твердотопливными котлами. Этого достаточно для работы, так как топливо подается небольшими порциями.

Интересно знать: В зависимости от материала теплообменника, пеллетные котлы делятся на чугунные и стальные. Чугунные теплообменники отличаются долговечностью и долговечностью.

Теплообменник выполнен из чугуна или стали. Здесь тепло передается в теплоноситель. Топливный бункер заполнен гранулами. Он расположен рядом с котлом или в его корпусе

При выборе котла обратите внимание на размер бункера, так как это зависит от времени автономной работы установки. Автоматическое устройство для подачи топлива в котел в камере сгорания с помощью винтов или пневматических механизмов

Устройство очистки теплообменника, которое значительно упрощает техническое обслуживание теплообменника

Система управления, которая контролирует и регулирует работу системы

Устройство очистки теплообменника, которое значительно упрощает техническое обслуживание теплообменника. Система управления, которая контролирует и регулирует работу системы.

В зависимости от модели, конструкция пеллетного котла может быть легко изменена. Это относится, в частности, к системам, которые могут работать на различных видах топлива.

Котлы PELLET 200, 250, 320, 400 и 500

Эта группа наиболее мощного котельного оборудования производительностью 200-500 кВт предназначена для эксплуатации в составе систем отопления зданий с общей площадью от 2000 м2 и возможностью работы в каскадах, что позволит отопить любую заданную площадь. Установка может быть выполнена только на основании согласованных проектных решений и силами специализированных монтажных организаций с соответствующими допусками СРО.

Для хранения необходимых топливных запасов следует предусмотреть отдельное хорошо вентилируемое помещение. Твердотопливная котельная установка может размещаться в одной топочной вместе с газовыми или другими типами котлов. При этом допускается использование единой группы циркуляционных насосов.

В отличие от газового оборудования, пеллетные твердотопливные котлы разрешено устанавливать в помещениях, уровень пола которых находится ниже уровня земли.

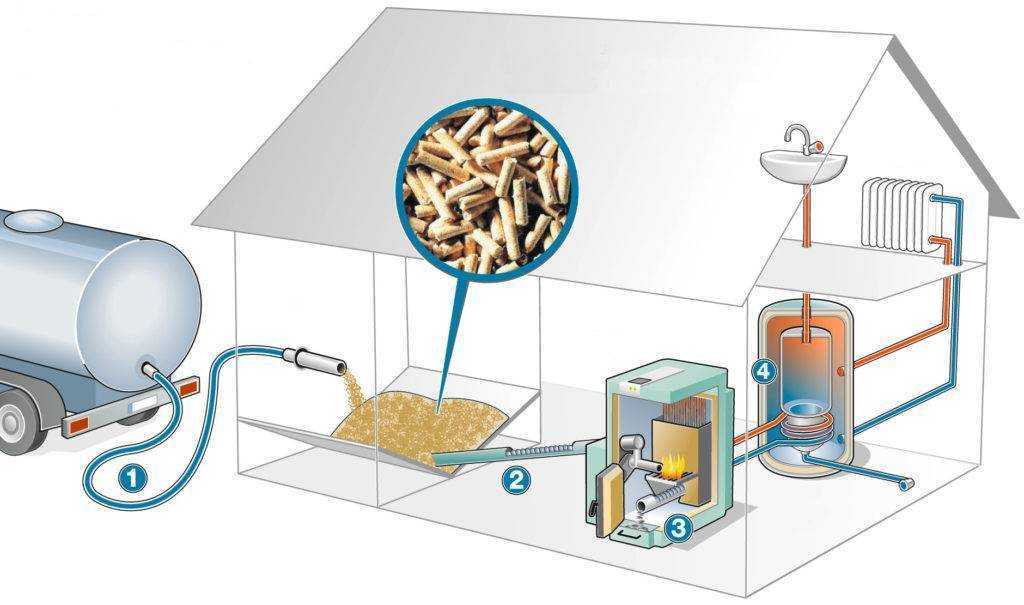

Эксплуатация пеллетников этой мощностной группы подразумевает организацию транспортировки пеллет в оперативный бункер через автоматизированные транспортные системы. Производитель готов предложить большие бункеры под основное складское хранение со шнековыми транспортерами в оперативный бункер котла.

Загрузка гранул в комплектный топливный бункер способна обеспечить стабильное отопление в течение суток при максимальной нагрузке. По желанию заказчика установка может быть укомплектована бункером повышенного объема до 5000 или 10000 литров, что значительно увеличит время пауз между периодическими загрузками.

Списки лучших

Еще несколько топовых моделей, которые мы просто не могли пропустить:

• Лучшая цена – Stropuva S30P.
• Надежный – Buderus Logano S181-25 E.
• Для большого дома – ACV TKAN 1.

Рассмотрим их поближе.

Лучшая цена – Stropuva S30P

Среди многих вариантов качественных пеллетных котлов именно Stropuva S30P имеет одну из самых низких стоимостей при достаточно неплохих технических параметрах. Разрешается использовать сразу несколько видов топлива, прибор работает на одной закладке до 3 суток, отапливая дом площадью до 300 м². Отличное соотношение цены и качества! К тому же агрегат не выглядит громоздким, несмотря на достаточно крупные размеры, а приятный эргономичный дизайн впишется в любой интерьер дома.

P (кВт)	30
КПД %	85
S обогрева (м²)	300
Вес (кг)	259

Цена: от 95500 до 96000 р.

котел отопления Stropuva S30P

Надежный – Buderus Logano S181-25 E

Самый надежный пеллетный котел – Buderus Logano S181-25 E. Чем он заслужил такое доверие? Во-первых, длительностью функционирования – одной загрузки хватает на 50 часов. Во-вторых, встроенными датчиками контроля работы топки и бункера, что обеспечивает безопасную работу устройства. И, наконец, в-третьих, наличием автоматической системы пожаротушения. Такая модель и правда отличается максимальным уровнем надежности и безопасности, отлично справляясь с основной задачей – обогревом дома.

P (кВт)	27
КПД %	88
S обогрева (м²)	270
Вес (кг)	274

Стоимость: от 224558 до 272640 р.

котел отопления Buderus Logano S181-25 E

Для большого дома – ACV TKAN 1

Если вы владелец большого дома, то обязательно обратите внимание на ACV TKAN 1 – эта модель рассчитана на площади до 300 м². Главным достоинством прибора считается его экономичность – даже в процессе максимально интенсивной работы 8 кг пеллет будет достаточно на целый час работы

Если же будут выставлены средние параметры температуры, то топлива уходит в два раза меньше.

Мощность (кВт)	35
Коэф. полез. действия	90
S обогрева (м²)	300
Масса (кг)	560

Стоимость: от 289750 до 290450 р.

котел отопления ACV TKAN 1

Плюсы

Достоинств у гранульных котлов достаточно, по совокупности положительных качеств им практически нет альтернативы в районах, где отсутствует снабжение природным газом. Их преимущества:

экологичность;

Компактное размещение твердотельных котлов

• безопасность – для монтажа не надо согласования с надзорными органами;
• отопление пеллетами дешевле, чем жидким топливом или электричеством, и при этом гораздо удобнее, чем дровами;
• автономность – во многих моделях пеллетное топливо поступает в горелку автоматически в процессе сгорания партии: засыпка бункера на 200 кг дает более 4-х дней самостоятельного функционирования без вмешательства человека;
• экономичность – электроэнергия нужна только для вентилятора и автоматики;
• мало золы после сгорания, чистка зольника производится не чаще раза в неделю.

На рынке современных систем отопления помещений и зданий уверенным лидером остается промышленная группа Viessmann из Германии

Пеллетные котлы для автономной системы обогрева

Выбор оборудования для автономной системы обогрева по виду потребляемого эн/ресурса представляет для собственника определенную сложность. Тарифы на электроэнергию высокие, подключение к газовой магистрали в ряде случаев невозможно (или стоит достаточно дорого). Хорошая альтернатива – установки на твердом топливе. Но и у них есть существенный недостаток – проблемы с его складированием. В этом плане интересны котлы, работающие на гранулах из прессованных древесных фракций – пеллетах. Если внимательно разобраться с их характеристиками, становится понятно – по эффективности, удобству в эксплуатации и надежности они ничем не уступают популярным газовым моделям.

Пеллетные котлы – особенности инженерного решения

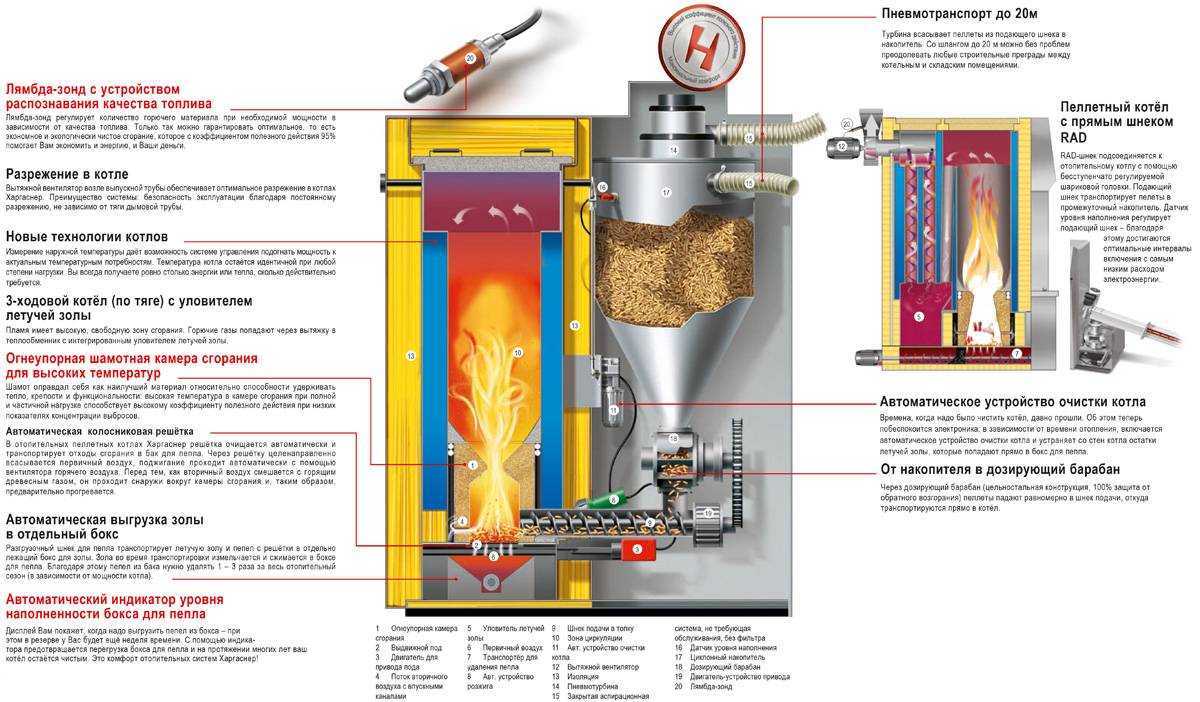

Данные отопительные агрегаты – всего лишь один из вариантов традиционных установок, работающих на твердом топливе. Их конструкция в основе своей та же – горелка, камера, теплообменник, элементы автоматики. Устройство одной из моделей хорошо поясняет рисунок.

Принципиальная разница – в наличие топливного резервуара и автоматизации подачи гранул в камеру. С этим связаны и некоторые усовершенствования в конструкции пеллетных котлов.

1. Бункер. Это специальный резервуар, в который помещается топливо. Его объем может достигать 1 м3 (в зависимости от модификации установки), чем обеспечивается непрерывная работа пеллетного котла длительное время, без дозагрузки гранул. Оно составляет от нескольких суток до недель. Мощные агрегаты, предназначенные для отопления значительных площадей (административных, производственных и иных строений) могут подключаться к местам складирования пеллет (отдельно стоящим хранилищам).
2. Механизм подачи гранул в топку. Он представляет собой шнековую (червячную) передачу, которая управляется автоматикой и обеспечивает дозированное поступление пеллет к горелке, в зависимости от выбранного режима.

1. По видам топлива

• Комбинированные. Установки этой группы могут работать не только на гранулах, но и угле, брикетах, дровах. Достаточно лишь небольшой перестройки.
• Промежуточный вариант. Его чаще называют условно комбинированным. Основной вид топлива для подобных установок – пеллеты. При необходимости в топку можно загружать уголь, брикеты, дрова. Но только для непродолжительной работы (в течение нескольких часов), как один из способов резервирования (по горючему). В некоторых котлах имеется ТЭН, обеспечивающий непрерывность нагрева теплоносителя при полном израсходовании основного топлива. Встречаются модификации, где он выполняет и функцию запальника.
• Пеллетные. Простейшие и самые недорогие модели котлов, предназначенные только для сжигания гранул.

2. По типу горелки

• Ретортная (объемного горения). Для нормального функционирования необходим принудительный наддув.
• Атмосферная. Для поддержания горения достаточно естественной тяги. Но требования к ней высокие, поэтому и монтаж всей конструкции требует профессионального подхода.
• Факельная (колосниковая). Гранулы подаются в желоб, с которого падают на решетку. На ней они и сгорают. Пеллетные котлы с неподвижными колосниками требовательны к влажности топлива – только сухие пеллеты, дрова, брикеты. В этом плане установки с колосниками опрокидывающимися (подвижными) гораздо удобнее. В них можно сжигать и сырую (в некоторых пределах) древесину.

3. По степени автоматизации

• Полная.
• Частичная.

Остается добавить, что пеллетные котлы, как и все бытовые отопительные агрегаты, классифицируются и еще по ряду параметров. С характеристиками некоторых моделей, предназначенных для обогрева частных строений, и ценами на них можно ознакомиться здесь.

Пеллетная горелка ATMOS A25

Предписанное топливо: качественные древесные пеллеты (белые) диаметром от 6 до 8 мм, длиной от 5 до 25 мм и удельной теплотой сгорания 16 — 19 MДж/кг.

Дисплей горелки: служит для изображения актуального состояния горелки и для настройки ее функций.

Управление горелкой: посредством электронного регулирования AC07X, управляющего работой шнекового транспортераконвейера, двух спиралей розжига и вентилятора в соответствии с требованиями котла и системы отопления. Защита электроники обеспечивается при помощи защитного термостата котла, защитного термостата в точке загрузки пеллет в горелку, датчика оборотов вентилятора и фотокамеры для отслеживания пламени. Сигнал о работе горелки поступает на дисплей модуля электронного регулирования. Горелка в модификации для котлов D PX к тому же оснащена модулем AC07X-C — (R5, R6) для управления пневмоочисткой горелки или иной дополнительной опцией.

Разжигание топлива: автоматическое при помощи двух электрических спиралей розжига.

Основные функции горелки:

• Резервные выходы R и R2 для управления вытяжным вентилятором котла и насосом в контуре котла (подключено с завода-изготовителя).
• Возможность использования двух резервных выходов R5 и R6 для различных опций.
• Возможность подключения четырех различных датчиков: TS, TV, TK и TSV
• TK – датчик температуры котла (подключен с завода-изготовителя).
• TSV — датчик температуры продуктов сгорания (подключен с завода-изготовителя).
• TS — датчик нижней температуры на баке
• TV — датчик верхней температуры на баке
• управление вентилятором котла от горелки при помощи резервного выхода (R) (подключен с завода-изготовителя).
• управление насосом котла от горелки при помощи резервного выхода (R2) (подключен с завода-изготовителя).
• управление горелкой согласно двум величинам температуры на аккумулирующем баке

Подача топлива: для котлов D PX предназначен специальный шнековый транспортерконвейером DRA25, встроенный прямо в конструкцию котла. Транспортер управляется системой электронного регулирования горелки и обеспечивает подачу топлива из бункера в горелку.

Бункер для хранения топлива

Встроенный бункер . Конструкционно неотделим от отопительного прибора без разборки. Имеет небольшой объём, что приводит к необходимости частого пополнения запаса гранул. Из положительных сторон – отсутствие первичного передаточного шнека, более простая и надёжная, общая конструкция.

Внешний бункер

. Возможна любая конструкция, используемые материалы и объём. Начиная от обычной пластиковой бочки и сваренными из уголка конструкциями с фанерными или матерчатыми стенками, и заканчивая промышленными бункерами для сыпучих материалов.

Некоторые конструкции, выпускаемые серийно, предусматривают возможность герметизации бункера

Практика показала, что это излишняя предосторожность. В отапливаемом помещении влажность пелет в герметичном и открытом бункере отличается незначительно

Правила установки и обслуживания Прежде чем заказать бункер для топливных гранул или сделать его самому необходимо рассчитать минимально необходимый объём, исходя из того, что 1 тонна пелет занимает 2 м3. Высота бункера особой роли не играет, мнение, что в высоких ёмкостях нижние ряды пелет бывают раздавленными, не отвечает действительности. Сама ёмкость должна находиться в сухом вентилируемом помещении, на расстоянии от 1 м до 12 м до котла. Чем дальше расстояние тем качественней должно быть топливо. Иначе большое количество трухи подаваемой в топку существенно снизит КПД. Усложнённая конструкция шнека – не прямая или с дополнительными перепадами и промежуточными бункерами не запрещена, но неэффективна. В нижней части бункера необходимо предусмотреть наличие «ревизии», для периодической чистки и удаления трухи. Если конструкция имеет большой объём и её загрузка производится со специализированного автомобиля с пневматической подачей, то предусматривается специальный отбойник из резины, а подающее отверстие врезается на 15-20 см ниже от верхнего края бункера. Если выбрана прямоугольная форма бункера, а его сечение имеет небольшую площадь, то довольно часто можно столкнуться с проблемой «зависания» гранул. В этом случае бункер следует оборудовать шнековым ворошителем.

Пеллетные котлы, монтаж, пеллеты, доставка

Компания ООО «Градатим» предлагает широкий выбор отопительного оборудования способного работать на альтернативных газовому и дизельному видах топлива – пеллетах.

Котлы на пеллетах сегодня смело называют теплом будущего. С чем приходится сталкиваться обывателям, стремящимся отопить свое жилье сегодня? Заготовленные заранее дрова, впитав влагу, сильно дымят, неважнецки горят. Что касается жидкого топлива, не говоря уж о растущих ценах на него, следует учесть, что оно источает канцерогены, прогорая. В крупных городах давно забыли о проблемах с газификацией, чего нельзя сказать об отдаленных населенных пунктах. Продукты сгорания угля насыщены вредными смесями углеводорода и  серы, а копоть и сажа оседают, загрязняя все вокруг. Чем же обогревать загородный коттедж, приглашая гостей или отдыхая в нем с семьей? Как топить так, чтобы свести к минимуму риск отравиться и нанести наименьший вред окружающей среде?

Котлы на пеллетах – тот самый, заветный, альтернативный вариант, который является относительно новым видом отопительного оборудования, быстро ставший популярным в Европе благодаря его преимуществам: независимости от центральных источников и, следовательно, тарифных ставок, экологической чистоте, максимальной автоматизации и безусловной экономичности.

Немаловажным фактором спроса на эти котлы является «срок жизни» котла, который для пеллетных котлов составляет 20 лет и более.

Гранульные котлы имеют высокий уровень автоматизации, что позволяет устанавливать температуру котла, температуру горячей воды, температуру помещения, режим работы механизма подачи топлива из бункера, благодаря чему котел может работать без участия человека, например, пока есть пеллеты в оперативном бункере (до 7 суток и даже более).

Твердотопливные котлы имеют высокий КПД — 85-95 %. В совокупности с достаточно низкой стоимостью топлива, отсутствием затрат на обслуживающий персонал и т. д. это делает данный вид отопления максимально экономичным в течение всего срока службы дома, уровень затрат на отопление пеллетным способом намного ниже стоимости отопления многими другими видами топлива.

Европа подарила миру новый вид твердого топлива – пеллеты (деревянные гранулы). Древесные гранулы (пеллеты) представляют собой спрессованную измельченную древесину. Благодаря низкой влажности, такое топливо обладает высокой теплопроводностью, сравнимой с углем.

Применение пеллет в качестве топлива позволяет совместить удобство жидкотопливных котлов с  экологичностью. Кроме того, показатели безопасности перевозки, хранения и сжигания древесных гранул несравнимы с другими видами топлива.

Если вы ищете эффективные автономные системы отопления дома, пеллеты — разумное решение.

Приобретая отопительное оборудование, пеллетные котлы и сырье в компании ООО «Градатим» — Вы экономите своё время и деньги. Организуйте автономную систему отопления дома в соответствии с современными технологиями!

ООО «Градатим» производит поставку пеллет и котлов.

Более подробную информацию вы можете получить в нашем офисе по адресу:

г. Москва, ул. 4-й лучевой просек, д.4, стр.5

кон.тел. 7-495-988-76-08

а также можете оставить свою заявку на нашей форме on-line заказа

Расчёт потребности в топливных гранулах на зимний период

Стандарт подбора мощности отопительного прибора в 10 кВт на 100 м2 площади помещения отвечает реальности только в здании возведённом согласно СНиПам. Но если затратить сравнительно немного денег на утепление чердака и стен, установку энергосберегающих стеклопакетов, и систему вентиляции с рекуператором, то экономическая эффективность вырастет во много раз. Согласно статистическим данным в средней полосе России централизованное отопление работает на максимальную мощность 1750 часов в отопительный период. Пелетный котёл средней продуктивности выдаёт тепловую мощность 5кВт/час на 1 кг топливных гранул. Соответственно для отопления 100 м2 площади потребуется 3500 кг топлива за отопительный сезон.

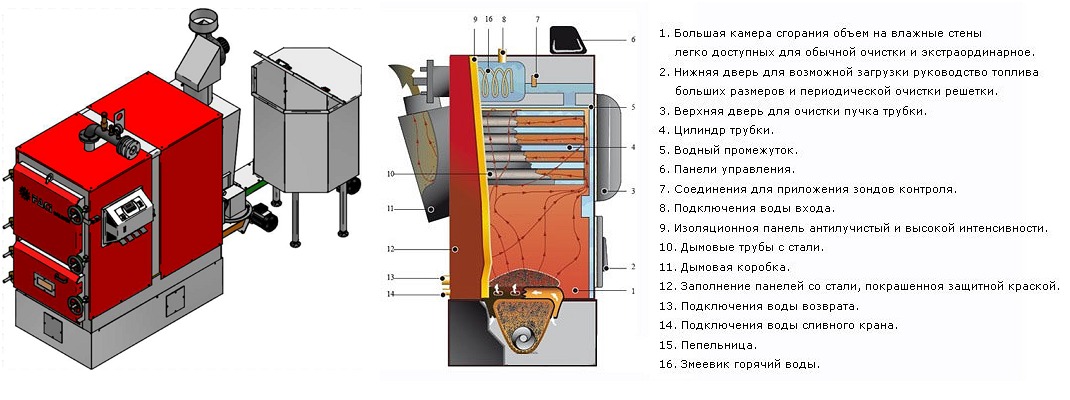

Отопительные котлы на пеллетах: конструкция теплообменника

Есть несколько теплообменников созданных специально для пеллетного котла. Они могут быть вертикальными, горизонтальными, плоскими или трубчатыми, с большим или малым количеством поворотов, завихрений для отработанных газов. Все это называется турбулизаторами. Так же установка может быть и без них.

Специалисты считают, что самыми эффективными моделями будут те, в состав которых входит турбулизатор и есть несколько ходов, минимум 3.

В этом случае можно сказать, что конструкция вертикального типа тратит большую часть энергии на обогрев теплоносителя. Так же вертикальные конструкции затрудняют оседание золы, и она начинает сыпаться вниз из-за гравитации.

Еще одной важной деталью при выборе котла является его марка. Лучше отдать предпочтение тем компаниям, которые не дадут усомниться в своем производстве, и котлы которых часто применяются на протяжении нескольких лет в том регионе, где проживает покупатель

Если вы решитесь приобрести одну из новых моделей, то рискуете получить проблемы, поэтому обязательно спросите у консультанта о наличии запасных материалов на складе

Ваш котел должен обязательно получить гарантию и иметь сертификат от сервисного центра

Если вы решитесь приобрести одну из новых моделей, то рискуете получить проблемы, поэтому обязательно спросите у консультанта о наличии запасных материалов на складе. Ваш котел должен обязательно получить гарантию и иметь сертификат от сервисного центра.

Преимущества и недостатки пеллетного котла

Одно из главных преимуществ пеллетных котлов – экономичность, по этому показателю они уступают только газовому магистральному отоплению. Это связано и с высоким КПД оборудования, и с высокой теплотворностью пеллет, и с их доступной стоимостью. Второй аспект, привлекающий потребителя – автоматизация процесса. В отличие от остальных твердотопливных котлов, пеллетный как раз не нуждается в постоянном контроле и регулярной ручной подаче топлива. У агрегатов, работающих на дизельном топливе, он выигрывает и в плане экологичности – никаких запахов и черного дыма.

Главным же недостатком этих агрегатов является солидная цена – это самые дорогие твердотопливники, стоимость автоматизированной станции европейского производства измеряется сотнями тысяч, отечественные немного дешевле. Далеко не каждому частнику по карману такие вливания в отопительную систему своего дома. Однако учитывая долговечность оборудования, которая сегодня приближена к двум десятилетиям, это разумное вложение в долгосрочной перспективе.

Кроме высокой стоимости, к минусам относят энергозависимость – автоматика нуждается в электричестве, и если отключение на несколько часов (в среднем до 10) допустимо и не собьет настройки, то более длительное остановит работу котла. Станция должна быть оборудована независимым источником энергии, что еще увеличит стоимость системы.

Эффективная горелка для сжигания пеллет

В пеллетниках «Пиролиз Мастер» применяется ретортная горелка горизонтального типа, изготовленная из жаропрочного чугуна. К ее конструктивным и эксплуатационным достоинствам следует отнести:

1. автоматический розжиг с использованием нагревательного тэна;
2. механическое удаление зольного остатка после сжигания топлива;
3. принудительная подача воздуха на горение, которая обеспечивает полное сжигание;
4. длительный срок эксплуатации благодаря применению жаропрочных материалов большой толщины;
5. возможность эффективного сжигания различных видов гранулированного и другого измельченного сухого топлива.

Автоматизированная работа вентилятора подачи воздуха на горение повышает давление уходящих газов внутри топки и способствует улучшению тяги в дымовой трубе.

Резюмируя вышесказанное о горелке, нужно сказать, что она не уникальна по конструкции и соответствует множеству аналогов, используемых в популярных в Европе марках котлов. Стоит отметить, что подобное устройство лоткового типа для сжигания пеллет и биомассы является весьма практичным среди всех решений, предлагаемых на рынке.

Вывод

Пеллетные котлы – современное, экологически безопасное и экономически выгодное отопительное оборудование. На данный момент они менее востребованы, чем обычные твердотопливные агрегаты, но в будущем вполне могут завоевать рынок ввиду высокого качества отопления и достойных показателей.

На нашем портале, в разделе форума о котельном оборудовании целая ветка отведена пеллетным котлам. Не менее полезна и интересна статья о том, как подготовиться к отопительному сезону. Еще один вариант автономного отопления — тепловые насосы. В видео участник портала делится опытом по установке пеллетной горелки своими руками.
