Устройство и принцип работы котлов daewoo

Установка

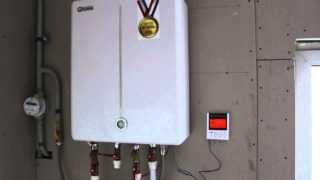

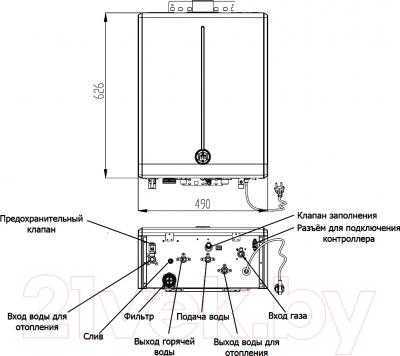

Монтаж техники ДЭУ не вызывает трудностей у мастеров своего дела, в то время как у неопытного пользователя при работе могут возникнуть вопросы и проблемы. Дилеры, которые продают корейское оборудование, вполне могут отказать в ремонте по гарантии в том случае, если покупатель самостоятельно производил установку. Стоит помнить, что при обвязке требуется осуществлять подключение к электросетям и подсоединять термостаты. Для проведения похожих работ нужен специальный допуск и знание правил устройства электроустановок.

При монтажных работах важно строго следовать рекомендациям производителя. Загляните в инструкцию и прочтите о принципиальной схеме подключения

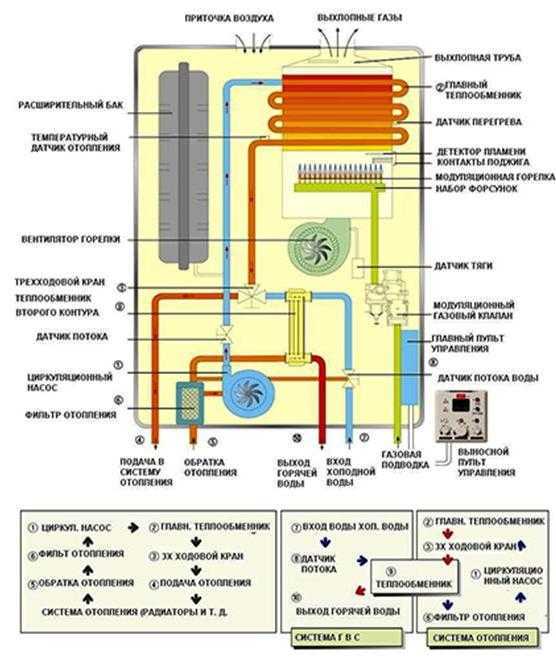

Особенности конструкции

Двухконтурный настенный аппарат – это мини-котельная, обеспечивающая автономное отопление и горячее водоснабжение (ГВС). Компания «ДЭУ Газбойлер» выпускает котлы атмосферного и турбированного типа. Устройство двухконтурных навесных моделей характеризуется одинаковыми техническими характеристиками и конструкционными решениями:

• Раздельные теплообменники.

• Первичный теплообменник – из высококачественной меди.

• Материал горелок – нержавеющая сталь.

• Вторичный теплообменник (для ГВС) – скоростной, пластинчатый.

• Автоматическая регулировка мощности – меняется плавно, в зависимости от тепловой нагрузки.

• Простая и удобная эксплуатация – за счет микропроцессорного управления.

• Интеллектуальная регулировка – микрочип MICOM.

• Имеются системы контроля и пульт ДУ с встроенным датчиком температуры и жидкокристаллическим индикатором. Нагревателем легко управлять из любого помещения в доме.

• Использование циркулярного насоса. Благодаря удачным параметрам и простой конструкции, разработчикам удалось осуществить замену трехходового клапана. Был разработан и внедрен двухходовой насос, в котором применена система «шарика-переключателя». Последняя обладает высокой пропускной способностью. Горячая вода нагревается равномерно. А главное, на степень нагрева не влияет число пользователей – сколько бы точек водозабора ни было открыто одновременно, вода сохраняет стабильную температуру. Давление в водопроводных трубах также не влияет на нагрев воды.

• Самодиагностика. Оборудование автоматически выявляет проблемы, а результаты тестирования отображаются на выносном блоке управления, оснащенным цифровым дисплеем.

Среди однозначных преимуществ корейских нагревателей – простая конструкция. Специалисты уверяют, что их разборка, ремонт, настройка и обслуживание не вызывает никаких затруднений.

Ориентировочная цена котлов марки «ДЭУ» — 15 000-25 000 рублей.

Настенные газовые котлы отопления ДЭУ — характеристики, модели, плюсы и минусы

Общая характеристика газовых котлов ДЭУ

Известный, прежде всего, своими автомобилями, корейский концерн DAEWOO уже более четверти века занимается производством настенных отопительных газовых котлов. Конструкцию своих изделий компания постоянно дорабатывает, внося усовершенствования и улучшения. Котлы ДЭУ представляют собой микрокотельную, компактную и удобную, предназначенную для отопления и снабжения горячей водой домов и квартир, площадь которых не больше 400 м2.

На российском рынке эта продукция появилась в 2005 году. От европейских изготовителей продукция ДЭУ отличается широтой диапазона мощности: 11 – 46 кВт. Стабильность и долговременность работы настенных котлов этой компании обеспечивается тем, что они выполняются с раздельными теплообменниками и горелкой, которая изготавливается из нержавеющей стали.

Газовые настенные котлы DAEWOO совершенно безопасны для эксплуатации, так как оборудуются необходимым набором систем безопасности и датчиками протока воды, обратной тяги в дымоходе, контроля пламени. Все модификации этих котлов имеют закрытые камеры сгорания, поэтому размещать их можно в любых удобных для вас местах. Кроме того, безопасность и надежность работы котлов обеспечивается следующими характеристиками:

корпус котла обладает повышенной огнеупорностью,
котел имеет двойную защиту от замерзания,
все модели снабжены системами безопасности:
- защита вентилятора,
- защита от задувания,
- система перезапуска,
- защита от закипания,
- защита от перегрева (тройная),
- защита от залипания ротора насоса.

Пользоваться такими котлами очень удобно. Управление ими осуществляется с помощью выносного дистанционного пульта управления, имеющего жидкокристаллический дисплей, и позволяющего работать на удалении до 50 м. Это помогает быстро и легко выбрать различные режимы работы котла, необходимые в данный момент:

только отопление,
отопление и горячее водоснабжение,
только горячее водоснабжение,
ускорение приготовления горячей воды.

Кроме этого, с помощью пульта дистанционного управления вы можете:

контролировать отопление по температуре теплоносителя,
контролировать и регулировать температуру отопительного контура по температуре воздуха в помещении,
контролировать и устанавливать работу котла по таймеру.

Если возникают перебои в электропитании, то настройки у котла сохраняются, и при восстановлении питания он возобновляет работу в автоматическом режиме. Все сбои в работе фиксируются, сообщения о них выводятся на дисплей.

Экономичность котлов ДЭУ обеспечивается наличием дежурного режима работы, при котором в отсутствие хозяев можно установить минимальный обогрев помещения. Таким образом, экономится расходование газа, и система отопления предохраняется от замерзания в зимнее время.

Модели газовых настенных котлов DAEWOO

Компания DARWOO выпускает газовые настенные котлы DGB (100 MSC, 130 MSC, 160 MSC, 200 MSC, 2500 MSC, 300 MSC, 350 MSC, 400 MSC). Все эти модели представляют собой двухконтурные котлы с закрытой камерой сгорания, раздельными теплообменниками, модуляционной горелкой, имеющей электронный розжиг. Чтобы переключаться с режима отопления на ГВС, двухходовые насосы котлов оснащены шаровыми клапанами.

Мощность котлов варьируется от 10.00 кВт до 46.50 кВт. Производительность по горячему водоснабжению моделей при температуре 25°С – от 10,7 л/мин до 26,7 л/мин, в зависимости от модели, а при температуре нагревания воды до 40°С – от 6,7 л/мин до 16,7 л/мин.

Данные модели котлов не только очень экономичны, но и обладают достаточно высоким КПД – 89-97%.

Котлы ДЭУ – достоинства и недостатки

Газовые котлы этой компании привлекательны многими своими характеристиками:

компактность,
простое управление,
экономичность,
современный дизайн,
большой диапазон мощности,
возможность работы как на природном, так и на сжиженном газе,
невысокие цены.

Отмечаются потребителями в процессе эксплуатации котлов DAEWOO и недостатки:

довольно сильный шум, издаваемый котлом во время работы;
недостаточная долговечность из-за наличия внутри устройства резиновых труб, которые за год или два активной работы разъедаются и изнашиваются.

В любом случае, газовые котлы DAEWOO – это простая, удобная, надежная (по крайней мере, в первые годы эксплуатации) отопительная техника по демократичной цене. Если сравнивать цены и качество, то в своем классе изделий котлы ДЭУ являются лидерами. Недаром компания поставляет свои изделия в 17 стран и число это увеличивается с каждым годом.

Эксплуатация и настройка

Настройка котлов производится во время изготовления, в заводских условиях. Дополнительная настройка представляет собой небольшую корректировку, выполняемую при установке и первом запуске.

Производится определение рабочих пределов температуры и давления газа и рабочих жидкостей. Эти действия должны выполнять специалисты из гарантийной мастерской, иначе договор гарантии будет аннулирован.

После первого запуска от владельца никаких специальных действий не потребуется. Регулировка температуры по своему вкусу выполняется в рабочем порядке.

Необходимо раз в год приглашать мастера для проведения ТО.

При возникновении неполадок сразу же следует пригласить техника из сервисного центра.

для газового котла Daewoo

Ремонт и эксплуатация

Если потребителю важна долгая и качественная эксплуатация газового котла, очень важно при сборке и дальнейшем ремонте оборудования использовать только оригинальные запчасти и комплектующие от проверенных поставщиков. Очень важно доверить первоначальную установку котла специалистам, ведь они изначально смогут выявить все неисправности оборудования, если таковые имеются. Наиболее часто, устанавливая такого рода оборудование в домашних условиях, многие клиенты не замечают технические неисправности, что в дальнейшем приводит к серьезным финансовым потерям и даже полной замене оборудования

Наиболее часто, устанавливая такого рода оборудование в домашних условиях, многие клиенты не замечают технические неисправности, что в дальнейшем приводит к серьезным финансовым потерям и даже полной замене оборудования

Очень важно доверить первоначальную установку котла специалистам, ведь они изначально смогут выявить все неисправности оборудования, если таковые имеются. Наиболее часто, устанавливая такого рода оборудование в домашних условиях, многие клиенты не замечают технические неисправности, что в дальнейшем приводит к серьезным финансовым потерям и даже полной замене оборудования. Ремонт котла в домашних условиях – дело нелегкое, особенно если нет специальных навыков и опыта

Чаще всего рекомендуется пользоваться услугами специалистов, которые не первый год занимаются монтажом и ремонтом такого рода газовой продукции

Ремонт котла в домашних условиях – дело нелегкое, особенно если нет специальных навыков и опыта. Чаще всего рекомендуется пользоваться услугами специалистов, которые не первый год занимаются монтажом и ремонтом такого рода газовой продукции

Если же ремонт хочется произвести самостоятельно, то, в первую очередь, очень важно изучить всю инструкцию по сборке той или иной модели котла, его технические характеристики и все документы, которые идут в комплекте с той или иной моделью

Для более легкой эксплуатации не менее важно знать основные коды ошибок, которые могут высветиться на газовом котле и пульте управления. Эти коды позволяют быстрее определить, в чем состоит проблема с котлом. К ним наиболее часто относятся:

К ним наиболее часто относятся:

«Е0» высвечивается тогда, когда неисправность связана с датчиком комнатной температуры. Чаще всего такая проблема возникает из-за неисправности самого датчика или же при нарушении контактов. Для самостоятельного решения проблемы следует проверить датчик температуры на пульте управления. В качестве основной меры для решения проблемы используется полная замена элемента.

Комбинацию «Е1» можно увидеть при вероятной потере давления в системе отопления. Чаще всего связано это с какой-либо утечкой в системе или же непосредственно в самом котле. Для решения данной проблемы, в первую очередь, приходится искать возможные утечки, восстанавливая при этом давление.

Если на котле горит «Е2», скорее всего, забит дымоход или же воздуховод

Для устранения проблемы очень важно проверить состояние данных труб и каналов. При перегревании теплоносителя загорится комбинация «Е3»

Проблема возникает в том случае, если в теплоносителе плохая циркуляция

Для устранения такого рода неполадки важно проверить краны, состояние грязевого фильтра и циркуляционного насоса. Только после выявления поломки следует искать подходящую деталь для замены

Если забился дымоход, то горит «Е4».

Однако, как показывает опыт эксплуатации этих изделий, они отличаются повышенными требованиями к правильному проведению подготовительных работ и осуществлению первого запуска котла отопления.

Российские бренды

Напольные газовые котлы являются одним из основных направлений в работе всех российских производителей.

Рассмотрим некоторых из них:

Конорд. Головное предприятие расположено в г. Ростов-на-Дону. Газовые напольные котлы, выпускаются в одно- и двухконтурном варианте. Всего предлагается 4 серии мощностью от 8 до 30 кВт, разница между которыми состоит в количестве контуров и типе автоматики;
Сигнал. Завод находится в г. Энгельс Саратовской обл. В настоящее время изготавливаются две серии напольных энергонезависимых котлов — S-Term и Комфорт. Мощность котлов составляет от 7 до 150 кВт, что позволяет выбрать подходящую модель для любых помещений и условий. Есть одно- и двухконтурные модели;
Siberia. Продукция компании ООО «Ростовгазоаппарат». Это группа напольных энергонезависимых агрегатов, представленная в трех сериях — Эконом, Комфорт и Премиум. Диапазон мощности — от 11 до 50 кВт. ЕСть одно- и двухконтурные модели;
ЖМЗ. Это газовые котлы производства Жуковского машиностроительного завода. В ассортименте присутствуют одно- и двухконтурные модели энергонезависимых напольных агрегатов мощностью от 11 до 68 кВт. Выпускаются в трех сериях — Эконом, Универсал и Комфорт, отличающихся друг от друга типом автоматики и формой корпуса;
Лемакс. Изготавливаются в г. Таганроге. Продукция завода представляет настенные и напольные модели с одним или двумя контурами. Выпускаются три серии — Премиум, Премьер и Прайм. Мощность агрегатов составляет от 10 до 35 кВт.

Большинство котлов энергонезависимые, что определено сложными условиями работы, ветхостью сетей электроснабжения или полным отсутствием подключения в отдаленных поселках.

Такой подход вполне оправдан — в мороз внезапное отключение питания сразу прекратит работу системы отопления, и , если подача энергии не будет восстановлена за считанные минуты, неизбежна разморозка трубопроводов.

Единственным решением станет экстренный слив теплоносителя, но и эта мера не всегда возможна.

Поэтому наличие независимых от внешних условий отопительных котлов является весьма полезным решением для отечественного пользователя.

Виды газовых котлов Daewoo

Турбированные котлы

Котел Daewoo имеет небольшие размеры, может монтироваться в кухонном шкафу, требует подключения к электросети

Прибор может располагаться в любом помещении. Аппарат достаточно легкий, около 26 кг, поэтому не создает чрезмерной нагрузки на стену. Его располагают чаще в кухонном помещении в подвесном состоянии. Поскольку котел имеет маленькие размеры, отдельное помещение для него не требуется, даже кухонный шкафчик вполне подходит для размещения.

Преимущества турбированного котла:

компактность;
небольшой вес;
необходимые крепления идут в комплекте;
в наличии пульт ДУ;
КПД – 91%;
экономный расход топлива.

Коаксиальный дымоход в турбированных котлах

Технические особенности:

давление – 3 атмосферы для отопления, 7 – для ГВС;
потребление электроэнергии – 0,1 кВт в час;
мощность – 11,6 или 15,1 кВт;
наибольшая температура воды для отопления – 85, для ГВС – 60.

Специфика приборов может отличаться в зависимости от той или иной модели.

Атмосферные котлы

Котел Део атмосферного типа отличается открытым типом горелки

При его установке важно соблюдение техники безопасности газового оборудования. Навесной агрегат устанавливают в отдельной котельной, помещение должно быть соответствующе оборудовано

Основные требования: принудительная вентиляция, достаточный размер помещения, высота потолка.

Открытая горелка в атмосферном котле

Преимущества атмосферных агрегатов:

безопасность;
длительный срок службы;
несложное устройство;
бесшумная работа;
поломки наблюдаются реже, чем у турбированных;
независим от электроэнергии;
обогрев большой площади – до 200 м2.

Недостатками атмосферного газового котла Дэу можно считать обязательное наличие дымохода и постоянный приток свежего воздуха.

Двухконтурные

Котел с контуром отопления и ГВС

Модели с двумя контурами выпускает компания «ДЭУ Газбойлер». Они равномерно нагревают воду, имеют независимые друг от друга теплообменники, отличаются простым монтажом и обслуживанием. Конструкция данных устройств отличается следующими особенностями:

первый контур изготавливается из меди;
второй – пластинчатый;
теплообменники имеют независимое устройство;
прогрев воды не зависит от количества точек водозабора и давления;
удобное управление.

Процесс создания котлов контролируется на каждом этапе. Продукция соответствует международным стандартам качества.

Газовые котлы фирмы Daewoo

Корейский промышленный гигант Daewoo известен всему миру в первую очередь благодаря своим автомобилям. Однако, ассортимент продукции значительно шире и включает в свой состав множество разных позиций и направлений.

Название компании Daewoo переводится на русский язык как «Великая Вселенная». Она основана в 1967 году, а первый газовый котел вышел из сборочного цеха в 1988 г. Сегодня компания представляет собой корпорацию мирового значения, включающую в свой состав множество отделений и смежных фирм.

Ведутся активные исследования и разработки, результатом которых становится возникновение новых конструкций, узлов и деталей.

Например, система электронного розжига впервые была реализована именно на газовых котлах Daewoo.

Ассортимент отопительных котлов, выпускаемых фирмой, достаточно широк. Производятся все наиболее перспективные конструкции, способные обеспечить устойчивую и безотказную работу в течение длительного времени.

Компания ставит своей целью выпуск сравнительно недорогих, но весьма надежных агрегатов. Это достигается исключением второстепенных или маловостребованных узлов, которые увеличивают цену оборудования, не принося заметной пользы.

Кроме того, разработаны более эффективные и недорогие модели важных узлов — например, новый тип трехходового крана, более надежный и простой в изготовлении.

Особенностью котлов фирмы Daewoo является относительно малая мощность, рассчитанная на использование в небольших частных домах. Такой подход демонстрирует ориентирование на массового покупателя, и он дает положительные результаты.

Например, удалось снизить потребление топлива на 7-10 % за счет уменьшения числа секций газовой горелки.

Компания Daewoo выпускает наиболее востребованные и удобные для использования в частном доме настенные газовые котлы.

Напольных моделей в арсенале компании нет, что не является недостатком, но демонстрирует подход инженеров фирмы к созданию наиболее компактных и многофункциональных моделей.

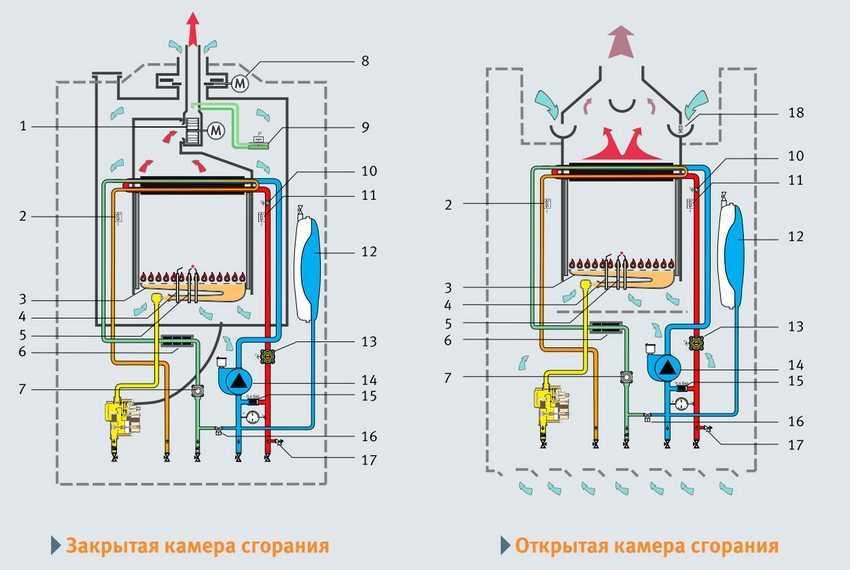

По типу камеры сгорания выпускаются два варианта:

Атмосферные котлы. Камера сгорания открытого типа, а забор воздуха, необходимого для горения и дымоудаления, производится прямо из помещения, в котором котел установлен. Подключаются к общедомовому дымоходу и требуют создания определенных условий для работы. НЕ переносят сквозняков или резких порывов ветра на улице — может погаснуть пламя.
Турбированные котлы. Подача воздуха происходит под действием вентилятора турбонаддува. Такая конструкция делает котел полностью независимым от внешних факторов, а режим работы — стабильным и устойчивым. Подключение котла к общему дымоходу не требуется, используют специальные дымоходы коаксиального типа («труба в трубе»)горизонтального типа, которые могут быть выведены прямо из помещения сквозь стену. Агрегаты с принудительной подачей воздуха стабильны и пользуются более высоким спросом.

По типу теплопередачи существуют:

Конвекционные котлы. Они работают на обычном принципе — нагрев теплоносителя в пламени горелки.
Конденсационные модели. Конструкция нового типа, в которой использован двухступенчатый нагрева теплоносителя. Сначала используется тепловая энергия, полученная при конденсации водяного пара из выводимого дыма. Затем теплоноситель, получивший некоторый нагрев, направляется в первичный теплообменник, где окончательно нагревается до заданной температуры.

Использование конденсационных котлов началось недавно, но статистику уже удалось собрать. Они обеспечивают значительную экономию топлива благодаря вторичному использованию тепловой энергии.

Появляется возможность снизить интенсивность нагрева теплообменника, что дает экономию газа и увеличивает срок службы узлов котла, не подвергающихся слишком большим нагрузкам.

Источник

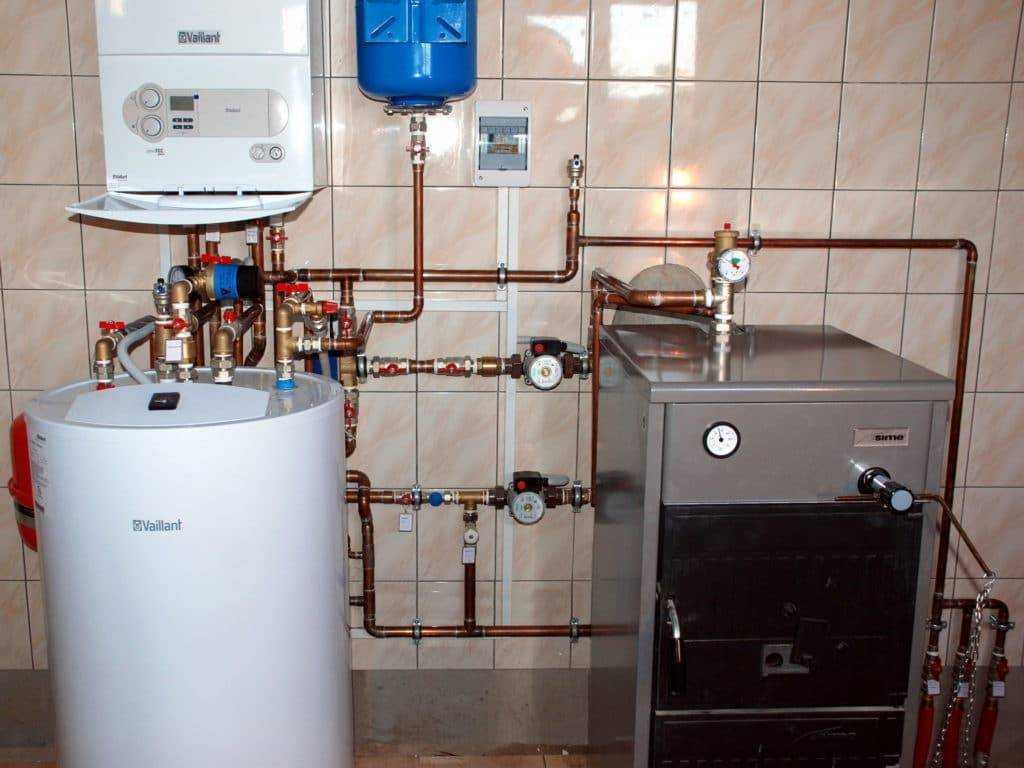

Комбинированный бойлер

Комбинированная установка

В местах, где подача газа может временно прекращаться или при наличии, к примеру, твердотопливного котла отопления – хорошие результаты показывает комбинированная нагревательная установка. Она состоит из двух контуров:

газовый бойлер прямого нагрева, задача которого – обеспечить температуру воды при ее интенсивном отборе;
бойлер косвенного нагрева, источником тепла которого является подаваемая основным отопительным котлом жидкость или выхлопные газы, образованные при его работе.

Комбинированные системы нагрева показывают значительную экономию денежных средств. Их рационально использовать при наличии достаточного запаса мощности котла отопительной системы. При значительной емкости они способны обеспечить потребности большой семьи в горячей воде даже без запуска контура прямого нагрева. Также, при прекращении подачи газа, комбинированный бойлер будет выполнять свои функции, используя энергетику отопительной системы.

Обзор лучших моделей

Самой популярной моделью из линейки этого бренда у российских покупателей является котел Daewoo DGB 100 MCF.

Основные технические характеристики:

Рабочая мощность — 10 кВт, достаточно для отопления индивидуального жилого дома площадью до 100 м2.
Закрытая камера сгорания с турбинированной системой удаления дымовых газов, препятствует выходу угарных газов в помещение котельной.
Розжиг котла электронным запальником, который не только запускает котел ДЭУ в работу, но и контролирует качество процесса горения во время эксплуатации. Электронное управление горелкой принимает участие в системе автоматизации и контроля безопасности, а также регулировки работы котла в зависимости от температуры наружного воздуха и установленных параметров теплоносителя.
Для повышения долговечности работы котельного оборудования трубная система теплообменников котлов Daewoo выполнена из меди.
Сетевой контур оборудован встроенной системой форсированной циркуляции, позволяющей работать с низким давлением газа в магистрали или слабым напором водопроводной воды.
Компьютеризированный блок управления позволяет выполнить настройки основных параметров и хорошо интегрируется в систему «Умный дом».
Стоимость, 29900 руб.

Следующий типоразмер — энергонезависимый конденсационный котел Daewoo DGB 160, который обеспечивает высокий уровень теплоснабжения индивидуальных домов повышенной площади.

Технические данные:

Максимальная отопительная нагрузка -18.8 кВт.
Максимальная нагрузка в режиме нагрева горячей воды — 23.3 кВт.
Максимальная отапливаемая площадь объекта топления — 160 м².
Эффективность котла в рабочем режиме, КПД — 90.3%.
Количество контуров — два.
Камера сгорания — закрытая.

Интересная атмосферная навесная модель DGB 200 MCF обеспечивает теплом и горячей водой тепловые объекты с площадью нагрева до 110 м2.

Технические данные:

Система открытая, двухконтурная для отопления и ГВС.
Малошумный, малогабаритный весом 33 кг.
Теплообменник выполнен из меди.
КПД – 92.0 %.
Мощность — 23.3 кВт.
Площадь обогрева – 186 м2.
Стоимость — 34590 руб.

Поскольку агрегат с открытой топкой и работает при естественной циркуляции, его устанавливают в отдельном помещении с температурой внутреннего воздуха выше +7 С, иначе котел будет работать только на самообогрев.

Принцип работы конденсационного котла Daewoo DGB 200 MCF:

Электронный розжиг газовой форсунки.
При сжигании газа его водородное содержимого превращается в водяной пар. Конденсационное устройство котла способно превратить образовавший пар в жидкость при этом извлекая дополнительное тепло и повышая экономичность паросилового цикла.
Инфракрасный датчик агрегата контролирует процесс горения в топке, устанавливая по цвету пламени оптимальные условия сжигания в соотношении «топливо-воздух», что приводит к значительной экономии газа. Система работает на двух видах топлива: природный и сжиженный газ.
Вода циркуляционным насосом подается в два контура нагрева: отопления и ГВС, где нагревается и поступает потребителям.
Пульт управления контролирует режим работы котлоагрегата. Клапан-отсекатель отключает подачу газа в котлы отопления, при достижении аварийных значений по температуре и давлению теплоносителя, процесс сопровождается подачей звуковой сигнализации, при этом рабочие режимные параметры сохраняются.
Система диагностики выведет код ошибки на экран, чтобы обслуживающий персонал мог принять меры к устранению режимного сбоя.

Завершает модельный ряд этого типа агрегатов, котел Daewoo 400, который по принципу действия не отличается от предыдущего котла, но способен отопить 500 м2 площади и имеет уникальную автоматику горения японского производства «EN-US», стоимость модели — 53200 руб.
