Оправданы ли индукционные электрические котлы в системе отопления частного дома

Стоимость и содержание индукционных котлов отопления

Стоят индукционные котлы отопления в 2 раза дороже тэновых котлов. Несмотря на то, что они качественно ниже, как мы увидели из критического разбора их так называемых «преимуществ».

Весят тоже в 2 раза больше тэновых котлов, имеют большие громоздкие габариты, и вся электронная начинка находится снаружи. В то время, как в тэновых котлах она спрятана в самом котле. А здесь есть дополнительная коробка, которую иногда негде разместить, особенно, когда речь идёт об очень небольшом помещении для котельной.

В индукционных котлах нет автоматического выбора мощности, то есть только тэновый котёл может сам выбирать на какой мощности ему надо в данный момент работать.

При индукционном отоплении дома постоянно будут скачки напряжения и перенагрузка, а в тэновых котлах очень тихо работает реле. И Вы его сможете заметить лишь, как тихие щелчки, находясь рядом с работающим котлом.

Ещё в индукционных котлах полностью отсутствует термозащита по перегреву и по замерзанию, имеющаяся в тэновых котлах.

В индукционных котлах отопления нет датчиков низкого давления воды. Там нет индикации ошибок, которые позволяют точно установить неисправность, из-за которой он встал (на дисплее тэнового котла будет моргать соответствующий показатель).

Но самое главное, чего нет в индукционных котлах, это возможность подключения бойлера!

Мероприятия для поддержания экономичности котла

Индукционный котел

Необходимо обеспечить качественную теплоизоляцию помещений. Отопительная система должна быть правильно спроектирована и установлена высококвалифицированным специалистом. С целью обеспечения качественного обогрева помещения необходимо правильно подобрать комплект автоматики. Автоматика может быть установлена электронная или механическая. Механическая автоматика оснащена надежным устройством управления, но она не способна поддерживать точные показатели мощности. Механическая автоматика более выгодна для использования в производственных, нежилых, складских помещениях, гаражах.

В системе отопления, построенной согласно правилам, индукционный котел запускается с малой мощности, прогревая, постепенно увеличивает мощность до номинального значения. Современная автоматика обеспечивает поддержание оптимальной температуры в помещении с погрешностью ± 0,2 °С.

Подбор мощности индукционного котла

Если необходимо отапливать здание площадью 150 кв. метров и высотой потолка 3 м, следует рассчитать отапливаемую площадь. Для этого площадь здания (в нашем случае 150м 2) умножаем на высоту потолков – 3 м. Получаем отапливаемую площадь 450 кв.метров.

Одни киловатт индукционного котла рассчитан на 13 м 2 , значит на просчитанную площадь будет достаточно для обогрева котла мощностью 16кВт.

Данный расчет будет корректным только в случае проведения теплоизоляционных работ перед обогревом сооружения.

Подытожим вышесказанное. Индукционный котел используется для отопления жилых зданий и промышленных объектов. Котел совместим со многими системами отопления. Пригоден для автономного отопления и в комбинации с другими источниками обогрева. Устройство стабильно в работе. Потребляет равное количество энергии не зависимо от срока службы аппарата.

Имеет большой срок эксплуатации и не требует замены комплектующих и межсезонного обслуживания. Практически не образует накипи. К недостаткам можно отнести невозможность полностью очистить котел от накипи и отложений. Так как аппарат не разбирается, его можно только промыть специальными химическими реактивами. Также следует тщательно защищать блок управления от перегрева.

Наличие современной автоматики позволит экономить до 30% ресурсов. В жилых помещениях целесообразно использовать электронную автоматику. Она позволит плавно регулировать мощность прибора, включать и отключать устройство при необходимости, поддерживать заданный температурный режим. Использование дистанционного управления настройками электронной автоматики позволит организовать процесс управления комфортным для пользователя.

Видео: индукционный котёл ВИН

Автономное отопление в частном доме – очень сложная и важная задача, которую можно решить применением электрических котлов. В настоящее время существуют не только модели на ТЭНах, но и более экономные изделия – электродные и индукционные. Индукционный электрокотел пользуется большой популярностью, благодаря высокому КПД, и соответственно меньшим количеством потребляемой энергии для обогрева помещения. Рассмотрим подробнее возможности индукционного котельного оборудования, его достоинства и недостатки.

Ослабление контактов

Клеммные контакты в тэновых моделях, причем их большая часть, могут находиться в режиме перепада температур. Нагрев при максимальной нагрузке, и остывание при отключении.

А это накладывает обязательства по их ревизии и подтяжке.

А в индукционных, якобы нет электрических контактов. На самом деле они есть всегда и везде, в том числе и в индукционных.

Но что касается первых, то в последние годы стали выпускаться экземпляры с качественными винтовыми зажимами.

Либо вообще могут присутствовать винтовые соединения с гроверной шайбой, которые не требуют обслуживания, или пружинные зажимы, также годами обходящиеся без контроля и ревизии.

Фактически это высосанные из пальца преимущества.

Рекомендации по выбору

При покупке электрического котла отопления необходимо обращать внимание на мощность оборудования. которая не снижается в процессе эксплуатации

Стандартное соотношение составляет 60 Вт на 1 м². Чтобы правильно рассчитать мощность, стоит учесть габариты всех помещений. При недостаточной теплоизоляции необходимо взять более мощный котел отопления.

Современные индукционные агрегаты поддерживают невысокую температуру в помещениях, которые используются непостоянно. Соответственно, для дома достаточно использовать электрический котел на 6 кВт.

У некоторых индукционных моделей в комплекте идет блок электронного программатора. Благодаря такому устройство можно запрограммировать электрический котел на неделю. Также можно управлять отопительной системой удаленно.

Выбирая индукционное оборудование для отопления жилища, стоит учесть толщину сердечника. Если его стенки довольно толстые, то он в течение долгого времени будет устойчив к коррозии.

Стоит отметить, что производители дают гарантию на сам индукционный котел 3 года, а на комплект дополнительного электрооборудования – 1 год.

Многие покупатели ориентируются на цену электрического устройства. Как правило, индукционные котлы стоят довольно дорого, что объясняется небольшим выбором продукции. Отечественное устройство мощностью в 4 кВт можно приобрести за 30–35 тыс. рублей. Цена на европейские аналоги будет составлять не менее 35–40 тыс. рублей.

Стоит ли их использовать для отопления частного дома: разбираем известные заблуждения

Как мы уже говорили ранее, использование индукционных электрокотлов оправдано лишь в промышленности. Однако стоит подтвердить слова разобрав детальнее все известные мифы.

КПД и экономичность

Несмотря на уверения продавцов о высоком КПД, у всех современных электрокотлов он около 99%. Это значит, что, например, при максимальной нагрузке котел, производящий 9 кВт тепловой энергии будет потреблять 9,091 кВт электроэнергии. Тем не менее, со временем, за счет образования накипи, КПД ТЭНовых моделей снижается до 90 или даже 80%, поскольку для обеспечения сквозь слой накипи прежней теплоотдачи необходимо больше времени и мощности. В индукционных котлах накипь не образовывается и КПД сохраняется неизменным.

Но даже в ТЭНовых моделях можно практически полностью решить проблему:

• фильтруя заливаемый теплоноситель;
• установив умягчающие фильтры ;
• используя один и тот же теплоноситель, не сливая его каждый сезон. Минералы единожды осядут на ТЭНах и превратятся в несущественный слой накипи, практически не влияющий на эффективность нагрева, после чего им будет просто неоткуда браться.

Кроме того, в любом случае всегда можно заменить ТЭНы, стоят они недорого, а замену не сложно провести самостоятельно. Экономия может быть обеспечена и эффективной автоматикой, управляющей мощностью электрокотла в соответствии с потребностями, которая имеется у индукционных котлов, но часто уступает ТЭНовым или даже электродным моделям.

С ней мы еще разберемся далее, а пока можно сделать вывод, что КПД у всех современных электрокотлов +- одинаковый, а отсутствие накипи не стоит переплаты в более, чем 50%.

Эффективность и критерии выбора энергосберегающих электрокотлов отопления

Надежность

Еще одним частым аргументом в пользу электроиндукционников является их надежность: максимально простая конструкция, а значит в ней попросту нечему ломаться.

Это действительно так, но относится абсолютно ко всем качественным электрическим котлам, поскольку, в отличие от тех же газовых, единственным элементом, который при должных условиях эксплуатации может выйти из строя, является ТЭН. Но даже они при очищенном и мягком теплоносителе служат не менее 5-7 лет.

Другие элементы в моделях известных производителей такие, как циркуляционный насос, автоматика, набор датчиков или воздухоотводчик согласно практике крайне редко выходят из строя за первые 10 лет эксплуатации.

Безопасность

С безопасностью даже у современных моделей все непросто, поскольку мощные индуктивные электрокотлы создают серьезную нагрузку на электрическую сеть, искажают синусоиду. Подключать котлоагрегат необходимо только при условии отличного состояния проводки, желательно через стабилизатор напряжения. Кроме того, магнитное поле никак не изолировано, что может негативно влиять на работу находящейся рядом электроники.

Автоматика и регулировка температуры

Управление индукционным электрическим котлом производится с помощью отдельного пульта управления, который имеет довольно точные настройки, но не подразумевает программирование работы котла на ближайшие сутки или неделю.

В известных ТЭНовых моделях температура регулируется более точно: поградусно, благодаря датчику температуры. Кроме того, во многих моделях возможна установка комнатного термостата, что позволяет более эффективно и правильно регулировать работу котла по температуре воздуха в помещении, а не теплоносителя на выходе.

Как выбрать комнатный термостат для электрокотла и экономить до 30% каждый месяц

Вес и габариты

Размеры индукционных котлов действительно небольшие, что позволяет установить их практически в любом месте дома. Тем не менее, это не столь существенное преимущество перед и так компактными ТЭНовыми моделями или крайне небольшими электродными котлами размером чуть более магистральной трубы.

Вес индукционников в большинстве случаев в 2 раза больше ТЭНовых моделей, в пределах 50-80 кг.

Самостоятельное изготовление индукционного котла отопления

Чтобы сделать электрическое оборудование своими руками, можно использовать несколько схем. В любом случае самый простой вариант предполагает применение толстой пластиковой трубы диаметром в 5 мм.

1. Трубу заполняют кусочками проволоки толщиной в 7 м.
2. С обеих сторон трубы необходимо поставить сетки, создающие барьер для проволоки.
3. На саму трубу по спирали равномерно наматывается проволока из меди.
4. Далее происходит монтаж самодельного индукционного котла. Для этого из листа металла нужно подготовить трубу. а затем установить котел.
5. Концы медной проволоки необходимо подключить к высокочастотному инвертору. Такое оборудование продается в специализированных магазинах.

При самостоятельном изготовлении электрического индукционного котла важно помнить о том, что его включать можно только после заполнения водой системы отопления

Немного о плите на индукции

Эта чудо-плита не похожа на обычные плиты тем, что:

1. Автоматически распознаёт подходящую посуду (только из ферромагнитных металлов и с плоским дном), а под неподходящей даже не включается.
2. Нагревает быстрее, чем газовая или электрическая, следовательно, блюда готовятся оперативнее.
3. Греет строго определённую зону, равную диаметру посуды. Остальная часть плиты остаётся холодной.

Схема такой плиты в разных брендах может существенно отличаться, но её принципиальное устройство одинаково для всех моделей:

• Поверхность из стеклокерамики.
• Под ней изоляционный слой.
• Под изоляцией — индукционная катушка.
• Под катушкой — Блок управления и Преобразователь частоты.

Первичный контур в таком трансформаторе — катушка внутри плиты, а вторичным контуром выступает сама посуда.

В интернете можно встретить даже забавные схемы самодельных отопительных систем с помощью индукционных плит. Но они не выдерживают никакой критики.

Индукционные плиты работают на сверхвысоких частотах от 20 кГц до 60 кГц. Проводя замеры излучений, выявили, что частично они поглощаются самой плитой, а оставшиеся действуют строго в радиусе 30 см от центра плиты. Всё же, несмотря на доказанную безопасность, людям с кардиостимуляторами очень не советуют пользоваться такими плитами, во избежание остановки сердца. А как с вредоносными излучениями у индукционного котла? Ведь он также работает на частотах от 25 кГц и выше.

Снижение КПД электрокотла

Еще один аргумент при сравнении – индукционный котел в период эксплуатации не теряет своей первоначальной мощности. А вот у тэна из-за образования накипи, это происходит в порядке вещей.

Даже иногда приводятся расчеты, согласно которым, в течение всего одного года, мощность тэнового уменьшается на 15-20%. А значит, снижается и его КПД.

Давайте разберем это поподробнее.

Практически у любого электрического котла КПД превышает 98%. И даже котлы, работающие на токах сверхвысоких частот от 25кГц и выше, что могут для вас изменить? Добавить лишних полтора процента, но при этом подскочить в цене на 100%?!

Что касается отложений на элементе ТЭНа, то они действительно присутствуют.

А что происходит там, где нет постоянной подпитки примесей? На ТЭНе может осесть небольшой слой отложений, однако:

этот слой не достаточно толстый

он никоим образом не препятствует передаче тепла

А соответственно, свое изначальное КПД, котел никоим образом не теряет.

То есть фактически, и на чистом элементе нагрева и на грязном, происходит передача одинакового количества энергии, только при других температурах.

Как рассчитать необходимую мощность котла отопления

Потребности в тепле здания и, соответственно, мощность котла зависит от теплопотерь сооружения через ограждающие конструкции и климатических условий региона. К примеру, в центральных регионах России для отопления 10 м2 площади в среднестатистическом частном жилом доме придётся подать около 1 кВт тепловой энергии. Так как КПД всех типов электронагревателей приближается к 100%, потребность в тепловой энергии дома практически приравнивается к мощности котла. В зависимости от режима использования горячей воды, следует добавить ещё 5-25%.Чем лучше утеплён дом, тем меньше энергии нужно затратить на его отопление. И наоборот. Также следует учесть, что при падении напряжения мощность электрокотла будет снижаться, поэтому рекомендуется предусмотреть некоторый запас производительности.

В этой таблице производитель указывает отапливаемую площадь для каждой модели котла, можем соотнести эти данные с номинальной мощностью. Показательно, что теплогенератор на 5,1 кВт можно подключить к обычной сети, а для других котлов потребуется трёхфазное электрическое питание (7-киловатник является универсальным по подключению)

В котлах косвенного нагрева ТЭНов может быть несколько, тогда максимальная мощность агрегата складывается из мощностей всех нагревательных элементов. Часто производительность ТЭНов разная, поэтому при включении каждого из них по отдельности (или всех одновременно) – реализуется ступенчатая регулировка мощности. Мощность электродного котла регулируется изменением рабочей площади поверхности электродов, для этого применяются подвижные фторопластовые пластины.

Как правильно выбрать?

Чтобы выбрать электрокотел клиенту следует обращать внимание на характеристики приборов, их также стоит учитывать перед приобретением

Число контуров

Одноконтурные котлы осуществляют нагрев теплоносителя в системе отопления. Для обеспечения горячей водой стоит выбрать дополнительно водонагреватель или двухконтурный котёл.

В их конструкцию включены два работающих контура, один для отопления, другой для обеспечения горячей водой. Но данные котлы потребляют очень много электроэнергии, увеличивая стоимость воды и отопления.

Мощность

Основной параметр, на который нужно обратить внимание — это мощность электрокотла. Стоит учитывать площадь и интенсивность теплопотерь здания

При снижении напряжения питания снижается и мощность.

Если использовать двухконтурный электрический котёл для горячего водоснабжения, то предусматривается запас мощности до 25%.

Напряжение питания

Следующим пунктом является вид питающего напряжения. Чаще всего котлы имеют небольшую мощность, а питание происходит от однофазной сети в 220В.

Если требуется подключить более мощное оборудования до 10кВт, то следует прокладывать отдельную линии подключения.

Комплектация

Базовая комплектация агрегата составляет следующие элементы: циркуляционный насос, расширительный бак, группу безопасности, температурные датчики и программатор.

Безопасность

Дополнительные защитные устройства прибора помогут сохранить электроэнергию и предохранить владельца от поломок. Предохранитель находятся за пределами прибора.

ОБРАТИТЕ ВНИМАНИЕ!
Желательно, чтобы предохранители были разной направленности — срабатывает при перегреве, замерзании теплоносителя, критическом измерении данных электричества.

Монтаж

При монтаже стоит учитывать место, где устанавливается агрегат. Это может быть настенная установка или напольная.

Для отопления частного дома больше подойдёт настенная установка. Но при больших размерах устройства у клиента может быть только наполный вариант. В таком случае, стоит убрать агрегат в кладовку или специальную котельную в доме.

Для среднестатической квартиры лучше выбирать настенную конструкцию приборов.

Отапливаемая площадь (расчет)

Стоит взять в пример рассчет для комнаты на 18 кв.м, формула будет выглядеть следующим образом:

18 кв.м х 100 Вт = 1800 Вт

Получается, в час обогрева восемнадцати квадратных метров потребуется 1,8 кВт мощности. Результат делится на тепло, которое выделяется в определенную часть отопительного радиатора.

Если брать в расчёт данные паспорта 170 Вт, то следует:

1800 Вт/170 Вт = 10,59

Полученное число округляется до целого в большую сторону — 11. Из-за чего следует, что для площади в 18 кв.м рекомендовано приобретение агрегата с 11 секциями.

Для обогрева площади 160м2, мощность котла должна быть 16 кВт.

Стоит провести расчёт для площади квартиры 65м2 с трехметровыми потолками:

• Определить мощность по площади — 65м2/10м2 = 6,5 кВт;
• Вносится поправка на регион — 6,5кВт*1,2 = 7,8кВт;
• Следует добавить 25%, учитывая нагрев воды 7,8кВт*1,25 = 9,75кВт;
• 10% добавляется для учета холодной температуры: 7,95кВт*1,1 = 10, 725кВт.

Результат округляется до мощности в 11 кВт.

Управление

При выборе управления стоит учитывать удобство конструкции и простоту использования. В основном, котлы имеют электронные панели с несколькими клавишами и поворотный переключатель. Но есть и полностью механическое.

Здесь все зависит от личных предпочтений покупатели, которые желательно озвучить перед приобретением.

Дополнительные функции

Обращая внимание на дополнительные функции, учитывают встроенные элементы управления, которые дополняют функционал. Все дополнительные опции также требуется уточнить у менеджера в специализированном магазине

Все дополнительные опции также требуется уточнить у менеджера в специализированном магазине.

• Защиту от холодных температур;
• Устанавливаются предохранители от слишком высокой температуры;
• Термометр для определения температуры;
• Индикация при активации прибора;
• Блокирование насов также имеет защиту;

ТЭНовые устройства

ТЭН расшифровывается как тепловой электрический нагреватель. Любой ТЭН — трубка в форме буквы U из нержавеющей стали или меди, внутри которой проложена спираль из нихрома или вольфрама, а теплоизолятором служит керамика или кварцевый песок. Одноконтактные ТЭНы обладают прямой трубкой, а роль второго контакта выполняет сам корпус.

Фото 1. ТЭНовый напольный электрокотел, окрашен в синий цвет, выполнен из нержавеющей стали.

Электрический ток, проходя через вольфрамовую нить, нагревает её до очень высокой температуры. Это тепло поглощает кварцевый песок и отдаёт его теплоносителю. Принцип действия аналогичен электрическому чайнику.

Важно! Поверхность ТЭНов нагревается до очень высокой температуры, поэтому они обязательно должны быть покрыты водой для охлаждения. Нагревательные элементы размещают внутри котла с жидкостью

Количество ТЭНов определяет мощность котельной установки

Нагревательные элементы размещают внутри котла с жидкостью. Количество ТЭНов определяет мощность котельной установки.

Нагрев воды происходит интенсивно, поэтому циркуляционные насосы используют в больших отопительных контурах.

Для компактной системы хватает конвекционного теплообмена.

За регулировку температуры отвечает термостат, датчик температуры и давления, блок управления электрокотлом. От завоздушивания системы теплоснабжения предохраняет расширительный бак.

Преимущества

• Очень простое подключение и обслуживание;
• низкая стоимость электрокотлов и ТЭНов (от 500 рублей за штуку);
• быстрый нагрев жидкости.

Недостатки

Недостатков у стержневых нагревательных элементов значительно больше:

• низкий КПД из-за неэффективного способа преобразования энергии;
• образование накипи на ТЭНах и попадание её в отопительный контур;
• минимум автоматики в дешёвых моделях требует ручного управления;
• вольфрамовая нить со временем перегорает, что приводит к замене нагревательного элемента;
• есть вероятность повреждения оболочки ТЭНа и поражения электрическим током;
• высокие пусковые токи и нагрузка на электрические сети во время работы;
• большие габариты электрокотла.

Мощность отдельных нагревательных элементов не превышает 5–6 кВт. Этого достаточно для отопления дачного дома или использования в качестве аварийной системы обогрева.

Накипь существенно снижает эффективность нагрева, поэтому борьбе с ней и умягчению воды необходимо уделить пристальное внимание. Способы снижения жёсткости воды для использования в системах отопления:

Способы снижения жёсткости воды для использования в системах отопления:

• Химический метод с добавлением сульфата натрия или кальцинированной соды. Раствору дают отстояться и сливают чистую воду с осадка. После фильтрования и кипячения жидкость готова к использованию.
• Сбор дождевой воды с последующей фильтрацией.
• Использование талой жидкости.
• Купить дистиллированную воду в магазине.

Характерные особенности электрокотлов Protherm и Kospel

   Агрегаты компании Protherm, без преувеличения, являются одними из самых оснащенных моделей. В своей конструкции они содержат расширительный бак и гидроблок с установленным циркуляционным насосом, а также арматурой безопасности и датчиком давления. К тому же, все они имеют автоматическую систему управления и защиты и рассчитаны как на двух-, так и трехфазное подключение.

   Электрические котлы отопления марки «Kospel» выпускаются различных модификаций, поэтому перед тем, как выбрать ту или иную модель, определитесь с необходимостью использования блока автоматического или ручного управления, возможности совместной работы с циркуляционным насосом, а также применяемого теплоносителя.

   Модели с автоматическим регулированием оснащены микропроцессорной схемой управления режимом нагрева теплоносителя и работой циркуляционного насоса.

   Безопасность работы электрокотлов обеспечивают многочисленные датчики и устройства защиты.

   Некоторые модели котлов отечественного и импортного производства заслуживают более подробного описания, возможно, это поможет вам выбрать лучший электрокотел.

Что собой представляет индукционное отопление

В основе работы лежит явление электромагнитной индукции. Внутри котла создаётся электромагнитное поле, которое нагревает сердечник из ферромагнетика. Он-то и отдаёт тепло воде в системе вместо привычного ТЭНа.

Когда продавцы и производители ВИНов (вихревых индукционных нагревателей) говорят о его экономичности, имеют в виду скорость нагревания элемента и передача тепла в систему.

Если ТЭН нагреет воду в системе отопления в лучшем случае через 20, а то и 30—40 минут, то индукционный элемент на 10—15 минут быстрее.

Важно!
В индукционном отоплении выбор теплоносителя довольно широк: это может быть не только вода, но и масло, этиленгликоль и любой антифриз.

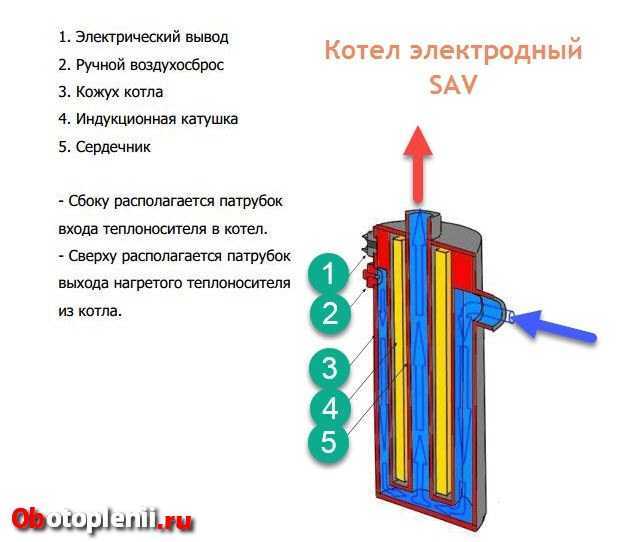

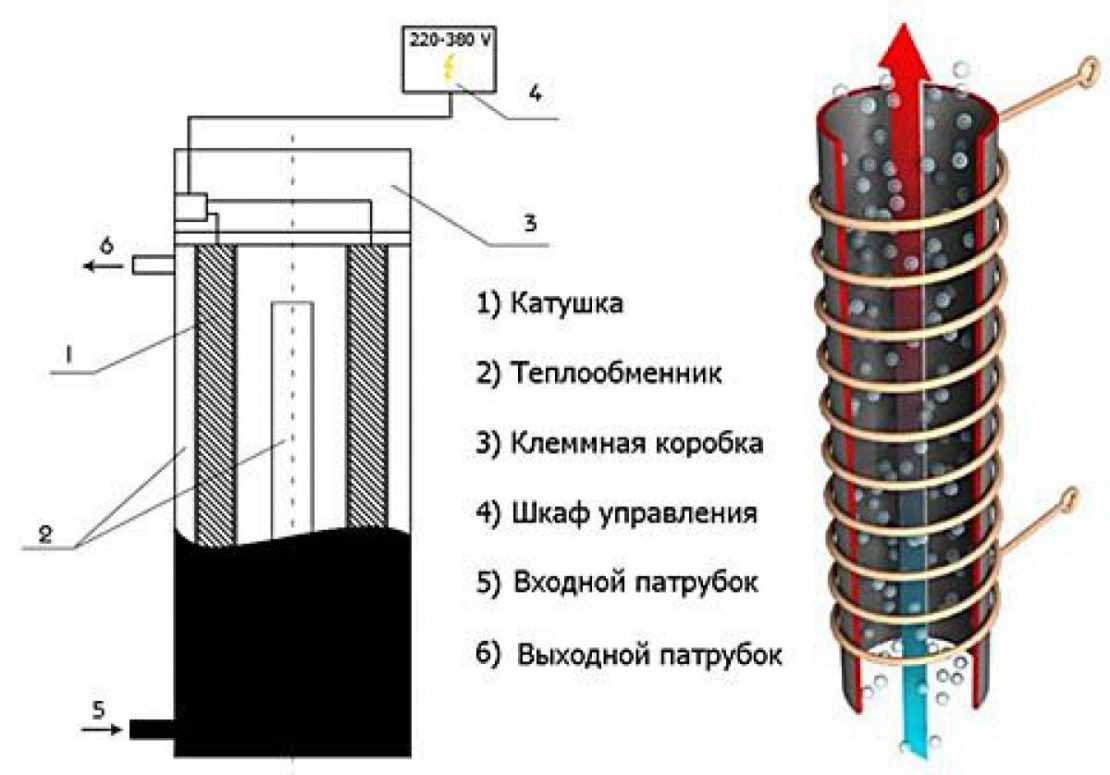

Принцип работы и устройство индукционного электрокотла

Подобны трансформатору.Генератор индукционного тока состоит из первичной и вторичной короткозамкнутых обмоток. Первичная обмотка превращает электрическую энергию в вихревой ток, а вторичная обмотка служит корпусом индуктора.

Ещё проще объяснит работу устройства индукционного нагревателя следующий пример:

1. На трубу из диэлектрического материала (непроводящего электроток) наматывается катушка.
2. Внутрь помещается сердечник из мартенситной или ферритной стали (ферромагнетик).
3. Катушка под воздействием электричества создаёт магнитное поле.
4. Магнитное поле нагревает сердечник (до 750 °С).
5. Сердечник нагревает воду, проходящую через трубу.

Справка. Несмотря на то, что индукционный котёл может нагреть быстро большое количество теплоносителя, а явление индукции само создаёт конвекционное движение носителя в системе, чтобы без проблем отопить двухэтажный дом, нужно поставить в систему насос.

Чаще всего индукционный котёл представляет собой довольно компактный, не слишком высокий (40 см), но увесистый (до 23—30 кг) широкий баллон-трубу. Поэтому, чтобы он не обрушился, его ставят на прочные дополнительные крепления. Иногда для усиления эффекта используют спаянную секцию из нескольких таких баллонообразных труб-котлов.

Фото 1. Индукционный котёл, подключенный к отопительному контуру. Представляет из себя баллон небольшого размера.

Реже встречаются конструкции в форме шкафчика.

Но в любом случае индукционный котёл состоит из:

1. Корпуса, состоящего из диэлектрического металла.
2. Электроизоляционного слоя.
3. Сердечника из ферромагнита (толщина до 7 мм).
4. Температурного датчика в корпусе котла.
5. Входного и выходного патрубков соединения с системой труб и радиаторов.
6. Автовыключателей (в пульте управления).
7. Терморегулятора (электроника в пульте управления).

А вот так может выглядеть система отопления, где:

• Насосдля циркуляции теплоносителя.
• Отопительные батареи.
• Индукционный котёл.
• Мембранный расширительный бак (для регулировки давления).
• Шкаф пульта управления.
• Запорный шаровой кран.

Внимание!
Индукционный котёл годится только для закрытого контура отопления.

Как работают индукционные электрокотлы?

Принцип действия устройства основан на явлении электромагнитной индукции. Магнитное поле, образуемое катушкой, вызывает вихревой ток в металлическом сердечнике, что приводит к его нагреву.

В составе такого электрокотла присутствует:

• катушка;
• теплообменник вокруг сердечника;
• патрубки входа и выхода теплоносителя;
• блок управления;
• тиристорные пускатели, регулирующие мощность;
• защитный кожух с теплоизоляционным слоем.

Теплоноситель поступает через клапан в змеевик, который расположен вплотную к сердечнику, где и происходит нагрев жидкости. КПД при этом достигает 99%, а максимальная мощность отдельных устройств превышает 50 кВт.

Плюсы индукционного нагрева

• Высокая эффективность работы;
• надёжность и долговечность индукционного котла;
• небольшие габариты;
• применение в качестве теплоносителя любой жидкости (антифриз, масло);
• безопасность использования при минимальном обслуживании устройства.

Недостатки

• Высокая цена;
• сложность подключения электрики и трубной обвязки.

Справка! Производители котлов рекомендуют применять специальную обессоленную воду или антифризы с добавками, которые предотвращают появления накипи.
