Как сделать теплый пол в гараже

Особенности укладки водяного контура

Если в гараже будет устанавливаться локальный водяной пол, то понадобится продумать, какой водонагреватель обеспечит подачу горячего теплоносителя.

1. Приточный

Такой нагревательный прибор функционирует только при подаче электроэнергии, подключаясь к системе водоснабжения.

Принцип действия приточной установки с функцией теплообмена

1. Накопительный

Отличается тем, что нагреву подлежит вода, набирающаяся в емкость. Такие устройства имеют режим сохранения заданной температуры, который включается автоматически. Поэтому даже при отключении электроэнергии обогревательная система будет функционировать.

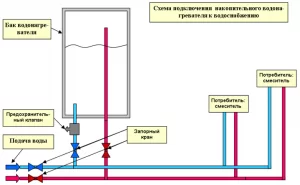

Установка накопительного водонагревателя – схема подключения

Газовые водонагреватели, работающие от баллонов, менее безопасны, а при пользовании централизованным газопроводом необходимо получить соответствующее разрешение.

Дровяные бойлеры достаточно экономичны в эксплуатации, но они потребуют обустройства отдельного помещения, да и топливо придется добавлять вручную.

При подборе и установке оптимального варианта водонагревателя без совета профессионалов будет сложно обойтись, поскольку от этого в дальнейшем будет зависеть эффективность обогрева.

Оборудовать же водяной пол можно своими руками, соблюдая определенную последовательность операций:

• Снятие старого пола, очистка основания от наслоений пыли и мусора, выравнивание, если обнаружены значительные перепады и дефекты. При необходимости достижения требуемой ровности выполняется черновая стяжка.

• Укладка теплоизоляции плотностью ˃35 кг/м. Это может быть пеноплекс, полистирол или другой вид утеплителя толщиной более 30 мм.
• Проклейка по периметру демпферной ленты, призванной исключить растрескивание стяжки при тепловом расширении.
• Настил полиэтилена с достаточно высоким показателем толщины.
• Закрепление арматурной сетки.

Крепление труб тёплого пола

Далее монтируется водяной контур в соответствии с ранее разработанной схемой. Трубы фиксируются на арматурной сетке при помощи пластиковых хомутов. В течение суток проводится тестовое испытание уложенной конструкции.

Если теплый пол функционирует и не выявлены протечки, можно заливать своими руками стяжку. Ее толщина варьируется от 30 до 150 мм.

Начинать эксплуатацию теплого пола следует примерно через месяц, дождавшись полного застывания бетона. Целесообразно сразу не давать полную мощность, увеличивая температуру до номинального значения постепенно. В качестве финишного покрытия можно при желании использовать керамогранит.

Монтаж теплого пола в гараже

Теплый пол в гараже своими руками

Последовательность операций при монтаже системы «теплый пол» выглядит так:

1. Демонтируется существующее напольное покрытие.
2. Добравшись до чернового пола, его ремонтируют, так чтобы поверхность оказалась ровной. Если основание повреждено сильно, поверх него следует уложить цементно-песчаную стяжку. Чтобы уменьшить теплопотери в грунт, можно добавить в раствор для стяжки утепляющие компоненты, например, керамзит, либо применить специальную готовую смесь для «теплой» стяжки, например, пенополистиролбетон.
3. На выровненный черновой пол нужно настелить прочный теплоизолятор, способный выдержать вес автомобиля. Наилучшим образом для этой цели подходит экструдированный пенополистирол, который выпускается под различными марками, например, «Пеноплекс». Эту разновидность пенопласта ввиду ее прочности подстилают даже под дорожное полотно. Толщина плит должна быть не менее 30-ти мм, плотность — от 35 кг/куб. м. Швы между плитами следует проклеивать армированным скотчем. Правильнее всего укладывать утеплитель в два слоя, так чтобы швы одного перекрывались плитами другого (перевязка швов).

Для водяных теплых полов выпускаются специальные теплоизоляторы с креплениями, при помощи которых удобно фиксировать трубы.

Чтобы стяжка, которой будет залит нагревательный элемент теплого пола, могла свободно расширяться при нагреве, в зоне ее примыкания к стенам необходимо закрепить демпферную ленту.

1. Поверх утеплителя настилается плотная полиэтиленовая пленка, которая будет выполнять функцию гидроизоляции.
2. Если планируется применить водяной теплый пол, следующим слоем нужно настелить алюминиевую фольгу или тонкий фольгированный теплоизолятор. При устройстве электрического теплого пола применение фольги не допускается.
3. Далее на специальных пластиковых бобышках укладывается сетка из тонкой арматуры с размерами ячейки 150х150 мм. Высота бобышек должна быть такой, чтобы сетка оказалась в нижнем слое стяжки. Толщина стяжки будет зависеть от вида теплого пола — об этом мы поговорим ниже.
4. Приступаем к укладке нагревательного элемента. Если пол будет водяным, то контур делается из металлопластиковой трубы, которую укладывают «змейкой» либо в виде двойной спирали. К арматурной сетке труба крепится посредством пластиковых хомутиков.

Если пол будет электрическим, то сперва к арматурной сетке необходимо прикрепить специальную монтажную ленту, а затем уже к ней — резистивный кабель, используя имеющиеся на ленте фиксаторы.

Водяной пол змейка своими руками

Теперь необходимо выполнить все подключения и провести испытания теплого пола. Водяной контур подвергают опрессовке с давлением в 3 – 4 атм, которое выдерживают в течение нескольких часов. Электрическую систему достаточно просто включить, чтобы проверить целостность контактов. Если система оказалась работоспособной, можно переходить к следующему пункту.

• если пол водяной, то ее поверхность должна возвышаться над трубами на 30 – 150 мм. Оптимальная же толщина стяжки для этой разновидности теплого пола составляет 100 мм;
• для электрической системы устраивают стяжку толщиной в 50 мм.

В раствор следует добавить особые добавки — пластификаторы, которые позволяют избежать появления трещин при изменении температуры.

Стяжке необходимо дать время подсохнуть и затвердеть, на что обычно уходит около 28-ми дней. Только по прошествии этого периода можно включать «теплый пол», причем температуру его нужно поднимать как можно более плавно.

Завершающим слоем «пирога» выступает финишное напольное покрытие. Помимо достаточной прочности оно должно обладать хорошей теплопроводностью. Наилучшим образом этим требованиям соответствуют керамическая плитка и наливной пол. Керамогранит применять не рекомендуют, так как он проводит тепло хуже.

Внутрипольный подогрев – идеальное решение для частного дома. Теплый пол водяной своими руками – руководство по проведению монтажных работ.

Стяжка для водяного пола должна быть выполнена правильно, особенное внимание нужно уделить сушке бетона и его толщине. Со всеми тонкостями выполнения бетонной стяжки вы можете ознакомиться в этой статье

Оптимальная толщина наливного покрытия — от 3-х до 5-ти мм

С целью улучшения эстетических качеств его можно окрасить водоэмульсионной краской

Оптимальная толщина наливного покрытия — от 3-х до 5-ти мм. С целью улучшения эстетических качеств его можно окрасить водоэмульсионной краской.

Если в качестве финишного покрытия была применена керамическая плитка, то подвергать пол максимальной нагрузке можно только через неделю после ее укладки.

Монтаж водного теплого пола

Установка теплого пола своими руками занятие не из легких, но и специфических навыков не требует. Рассмотрим этапы укладки водяного теплого пола и ключевые особенности каждого из них.

1. Подготовка

На этом этапе необходимо демонтировать старое напольное покрытие (если оно присутствует) и положить новое. Так называемая «черновая стяжка» состоит из нескольких слоев:

• щебень;
• песок;
• гидроизоляция (рубероид или плотная полиэтиленовая пленка)
• тонкая бетонная стяжка.

Несмотря на то, что это не лицевая стяжка, поверхность должна быть максимально ровной.

2. Укладка утеплителя

Теплоизоляция пола обеспечивает эффективность нагрева, уменьшает потери тепла и делает обогрев более равномерным.

Для утепления чаще всего используют такие материалы:

• пробковая подложка (с дополнительным отражающим слоем);
• пенополистирол;
• полипропилен;
• лавсановая пленка.

Монтаж любого из этих утеплителей не составляет труда. Как правило, они реализуются в рулонах, которые очень удобно укладывать.

3. Укладка армирующего слоя

Армирующий слой является частью подготовки полка ко второй стяжке, которая должна выдерживать большие нагрузки и быть устойчивой к растрескиванию. Для этого на черновой пол укладывается армирующая сетка (чаще всего 15х15 см). Располагаться сетка должна чуть ниже середины финальной стяжки, поэтому ее немного приподнимают.

4. Монтаж водяного контура.

Сверху на армирующий слой можно укладывать трубы. Они монтируются по строгой схеме с одинаковым шагом: змейкой, спиралью, улиткой. Это обеспечивает правильное и равномерное распределение тепла. Трубы фиксируют на армирующую сетку хомутами.

5. Тестирование

Этот этап сложно недооценить. Перед окончательной заливкой в обязательном порядке нужно подключить трубы и протестировать систему. Гидравлические испытания необходимо проводить не меньше суток, это поможет убедиться в надежности системы.

6. Лицевая стяжка.

Завершающий этап монтажа водного теплого пола – стяжка бетоном. Это покрытие должно быть выше труб на 5-10 см. Работу проводят при отключенной системе нагрева пола. Срок окончательного высыхания такой стяжки не менее 28 дней. Поэтому около месяца гаражное помещение лучше не эксплуатировать.

Оборудование водяного пола

Водяной теплый пол, как и электрический, создают на основе черновой стяжки. Если пол уже есть, то снимают его верхний слой, убирают мусор и выравнивают поверхность. Для пола данного типа выполняют следующие работы:

1. Установка гидроизоляционного слоя из рулонного материала. Предпочтителен рубероид с промазкой швов битумной мастикой, но можно заменить плотной пленкой.
2. Организация теплоизоляции. Так как нагрузка на пол высокая, то берут тонкие материалы. Используют фольгирующий слой, укладывая его глянцевой стороной наверх, чтобы тепло от труб возвращалось в помещение, а не уходило вниз.
3. На пластиковых подпорках ставят обрешетку для укрепления и профилактики растрескивания стяжки. Оптимальная высота – 3-4 сантиметра над уровнем изоляции.
4. Хомутами подвязываются трубы. Возможна их разводка по схеме «улитка» или «змейка», можно сделать 1 или 2 контура.
5. Подключение к котлу, установка насоса при необходимости. Заполнение системы водой и тестовый запуск.
6. Заливка стяжки слоем от 5 сантиметров. Рекомендованная толщина – 10-12 сантиметров.
7. Создание чистового пола.

При разводке труб минимальное расстояние от стен – 20 сантиметров. Не стоит заводить их под шкафы и стеллажи. До начала работ делают чертеж будущей системы.

Инструкция по изготовлению пола

Перед тем как самостоятельно сделать тёплый пол в гараже, необходимо составить план раскладывания труб или электрокабеля. Для этого рисуется план пола гаража с размерами, на котором отмечаются точки входа и выхода трубы контура отопления или электрическая точка подключения. После чего изображается путь будущей трассы нагревательного элемента.

Подготовительные операции для любого типа пола одинаковы. В первую очередь нужно удалить напольное покрытие и в случае необходимости демонтировать старую стяжку. Если черновая стяжка ровная, то можно будет переходить к следующему этапу. Если нет — понадобится выполнить дополнительную стяжку.

Этапы операций

Как только черновой пол станет ровным, монолитным и готовым выдерживать высокую нагрузку, приступают к непосредственному монтированию системы подогрева. Этапы выполнения идентичны для любого вида подогрева. Суть их сводится к изолированию системы от проникновения грунтовых вод и обеспечение теплоизоляции для предотвращения отбора тепла черновой стяжкой.

При монтировании системы теплого пола необходимо придерживаться строгой последовательности

При сборке пола придерживаются следующей последовательности:

1. На очищенную стяжку укладывается полиэтиленовая плёнка толщиной до 0,5 мм для гидроизоляции, а сверху на неё — теплоизоляционный материал. Он должен быть довольно плотным во избежание прогибов. В качестве такого материала применяют полистирол или пеноплекс толщиной не менее пяти сантиметров и плотностью более 35 кг/м³.
2. На стенки по периметру гаража, немного заходя под утеплитель, наклеивается демпферная лента. Её назначение — компенсировать расширения бетонной стяжки. Обычно используется лента из вспененного полиэтилена высотой двадцать сантиметров.
3. На теплоизоляцию укладывается алюминиевая фольга служащая отражателем, а на неё сверху — арматурная сетка.
4. По сетке раскладываются шланги или кабель, которые фиксируются к ней стяжками и после подключаются к термостату. В случае водяного пола — к системе подачи и слива воды.
5. Система включается и проверяется на работоспособность.
6. После успешного прохождения испытания весь пол заливается бетонной стяжкой. Её толщина должна быть не менее пяти сантиметров от верха трубы или кабеля.
7. Снова проверяется работоспособность конструкции, укладывается чистовое покрытие.

Очень важно перед укладкой теплого пола иметь план помещения

Нюансы выполнения

Если при конструировании пола осуществляется врезка труб в систему радиаторного отопления, то следует понимать, что для пола температура в ней слишком высока. Поэтому понадобится установка смесительного узла, в котором будет происходить смешение нагретой воды и прошедшей через контур.

Для отдельного водяного контура следует установить распределительный шкаф, в котором разместятся циркуляционный насос, смесительная и коллекторная группа. Если площадь гаража превышает пятнадцать квадратов, то трубы укладывают спиралью, что обеспечивает равномерный нагрев.

После заливки чистовой стяжки должна пройти как минимум неделя, перед тем как включается нагрев. Если в течение суток температура пола держится, то можно считать задачу выполненной.

Технология монтажа электрического тёплого пола в гараже

Сразу надо обозначить три позиции:

1. ИК-пол в гараже лучше не класть.
2. Сделать теплый пол кабельного типа в гараже своими руками несложно. Главное купить нагревательный элемент с максимальной мощностью: 18-20 Вт/м.
3. Механические нагрузки электро кабелю противопоказаны. Наступать на него в процессе монтажа и заливки бетона нельзя. Можно повредить изоляцию.

Инструменты и материалы

Из инструментов понадобятся:

• кусачки;
• рулетка;
• строительный уровень;
• правило;
• отвертка.

Из материалов:

• сам нагревательный кабель;
• бетон;
• утеплитель;
• гидроизоляционная пленка;
• пластиковые хомуты;
• демпферная лента;
• арматурная сетка.

Подготовительные работы

Все начинается с подготовки основания. Если это обычный грунт, то его надо выровнять и уплотнить. Поверх засыпать слой крупнозернистого песка. Если внизу есть старая стяжка, то ее трогать лучше не стоит. Даже, если она не в самом лучшем состоянии.

Теперь о выбранном утеплителе. Лучше использовать ЭППС – пенополистирольные плиты. Уложить под них гидроизоляционную пленку или нет, зависит от плотность и водонепроницаемости теплоизоляционного материала. Например, Пеноплекс – водонепроницаемый, значит, можно его не изолировать.

Утеплитель Пеноплекс

Далее по стенам укладывается демпферная лента. Её назначение – не дать бетонной стяжке соприкоснуться с поверхностью стен. Причина – бетонные полы должны быть сформированы в виде плавающей строительной конструкции. Поэтому следующий этап – раскладка гидроизоляционной пленки, чтобы она собой закрыла и демпферную ленту.

Теперь о арматурной сетке. Она должна быть именно из арматуры диаметром 8 мм. Арматура может быть стальной или стекловолоконной. Крепить кабель надо к арматурным стержням снизу сетки. Причина – даже если нечаянно наступить на место расположения кабеля, арматура защитит нагревательный элемент.

Есть несколько позиций, которые надо учитывать:

1. Арматурную сетку укладывают так, чтобы от ее концов до стен оставалось 5 см.
2. Сетка должна быть с ячейками 20х20 см.
3. Кабель крепится к ней хомутами.
4. Сетка должна располагаться в теле бетонной стяжки, поэтому ее устанавливают на специальные подставки высотою 5 см при толщине заливки бетона 10 см. Готовые подставки продаются в магазинах.

Есть другой вариант. Сначала раскладывают кабель по утеплителю, закрепляя его скобами. Потом устанавливают сетку на подставки. Первый вариант лучше, потому что нагревательный элемент расположен на глубине 5 см, во втором случае на глубина 10 см. То есть нагреваться пол будет быстрее.

Армирующий каркас на подставках

Инструкция по монтажу

Алгоритм действий простой:

• проводится раскладка кабеля с требуемым шагом;
• монтируется на стене терморегулятор;
• к теплому полу подводится силовой кабель – лучше, если это будет отдельный контур, проведенный от распределительного щита;
• укладка термодатчика в пол между витками нагревательного кабеля;
• проводится соединение термодатчика с терморегулятором;
• терморегулятор соединяется с кабелем.

Далее нужно включить питание, чтобы проверить работоспособность отопительной системы. Если все нормально, производится заливка бетонного раствора с выравниванием.

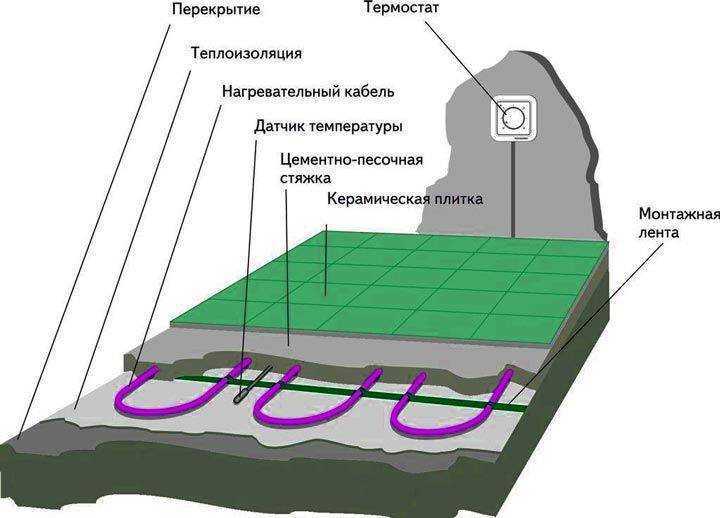

Технология укладки электрического теплого пола в гараже

Электрический теплый пол в гараже лучше делать под стяжку. Деревянный настил не рекомендован из-за горючести материала, низкой теплопроводности и склонности к усыханию.

Инструменты и материалы

Для обустройства теплого пола нужно выбрать нагревательный элемент. Это могут быть резистивный или саморегулирующийся кабель либо мат – гибкое полотно с уже зафиксированным проводом. Второй вариант обойдется дороже, но монтировать его проще и удобнее.

Кроме нагревательного элемента, для теплого пола в гараже понадобятся:

• терморегулятор;
• термодатчик;
• УЗО;
• провод для заземления;
• крепежи;
• рулетка;
• кусачки;
• уровень;
• перфоратор;
• набор отверток;
• канцелярский нож;
• цементно-песчаная смесь и гравий или готовый бетонный раствор для стяжки;
• полиэтиленовая пленка для гидроизоляции;
• материал для теплоизоляции – пенопласт, экструдированный пенополистирол, пеноплекс, Пенофол;
• армирующая сетка.

Подготовительные работы

Обустройство отопительной системы всегда начинают с расчетов. Схема теплого пола в гараже может в виде змейки (простой, двойной или угловой) или спирали.

Если обустраивать инфракрасный теплый пол в гараже, то он должен покрывать до 70% поверхности, при наличии других источников обогрева – до 50%. Пленку настилают, отступив от стены 10 см. Под тяжелыми предметами ее размещать нельзя.

Обязательно заранее рассчитать мощность теплого пола, чтобы электросеть в гараже справилась с нагрузкой. Вычисления зависят от выбранного нагревательного элемента. Для усредненных расчетов нужно площадь помещения умножить на 130 Вт.

Замечание! Если площадь теплого пола более 40 м², необходимы деформационные швы. Для их заполнения используют синтетические полимерные материалы или специальные Т-образные профили.

Перед укладкой теплого пола обязательна подготовка основания. Необходимо очистить поверхность, выровнять ее. Небольшие перепады допустимы, в остальных случаях нужна тонкая заливная стяжка

Обязательно важно дождаться полного ее высыхания. При наличии смотровой ямы перед заливкой стяжки лучше соорудить вокруг нее опалубку. Чтобы минимизировать теплопотери, влекущие повышение затрат на электроэнергию, нужно позаботиться об утеплении всего гаража

Чтобы минимизировать теплопотери, влекущие повышение затрат на электроэнергию, нужно позаботиться об утеплении всего гаража

После подготовки поверхности к монтажу теплого пола в гараже нужно организовать гидро- и теплоизоляцию. Сначала расстелить пленку, выпуская 10-15 см на стены. По периметру помещение оклеить демпферной лентой.

Оптимальный слой теплоизоляционного материала 10 см. Если использовать пенопласт, можно взять толщину в два раза меньше. Остается разместить сверху армирующую сетку.

Инструкция по монтажу

После подготовки поверхности, организации гидро- и теплоизоляции можно приступать к укладке нагревательных элементов. Алгоритм простой:

1. Сделать разметку на утеплителе.
2. Уложить по меткам провод согласно выбранной схеме. Между витками оставлять 30 см.
3. Кабель фиксировать к армирующей сетке клипсами либо с помощью монтажной ленты из оцинкованной стали со специальными зубчиками.
4. Контуры размещать параллельно, максимальный угол сгиба провода 90°.
5. Закрепить монтажную коробку и терморегулятор.
6. Подвести силовой кабель и заземление.
7. В 0,5 м от стены сделать в слое теплоизоляции углубление, поместить в него гофрированную трубку с термодатчиком внутри. Провод подсоединить к терморегулятору.
8. Проверить работоспособность системы.

Замечание! Для монтажа используют цельный кабель без скруток. Их наличие влияет на качество работы и срок службы теплого пола.

После укладки нагревательных элементов остается заливка теплого пола в гараже – сделать раствор можно своими руками или заказать готовый бетон. Разрешено использовать стяжку в качестве чистового покрытия или положить плитку.

Изменение толщины пола за счёт бетонного слоя и последствия данной манипуляции

При уменьшении толщины слоя бетона в общей конструкции пола, в конечном итоге получаются следующие подсчеты: толщина бетонного слоя по соотношению каждого слоя и общей толщины меньше суммы всех остальных слоёв, которые, по сути, являются защитой и укреплением бетонного пола. Увеличение же бетонного слоя не повредит общей концепции – наоборот, это повысит уровень надёжности такого пола. Но при этом так же важен следующий параметр – между землёй, находящейся до гаража и гаражным полом должен быть либо равномерный спуск, либо незначительный зазор. В противном случае въезд и выезд из гаража нанесёт вред как колёсам, корпусу и всей машине в целом, так и полу – таких экспериментов данная конструкция долго терпеть не сможет и, рано или поздно, начнёт трескаться и разрушаться.

Таким образом, соблюдая технологию, можно получить великолепный результат, который многие годы будет радовать своего владельца.

Николай Стрелковский главный редактор

Автор публикации 16.07.2015

Внимание! | Cloudflare

Что я могу сделать, чтобы этого не произошло в будущем?

Если вы используете личное соединение, например, дома, вы можете запустить антивирусное сканирование на своем устройстве, чтобы убедиться, что оно не заражено вредоносными программами.

Если вы находитесь в офисе или в общей сети, вы можете попросить администратора сети запустить сканирование сети на предмет неправильно сконфигурированных или зараженных устройств.

Еще один способ предотвратить появление этой страницы в будущем — использовать Privacy Pass. Возможно, вам потребуется загрузить версию 2.0 прямо сейчас из Магазина дополнений Firefox.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

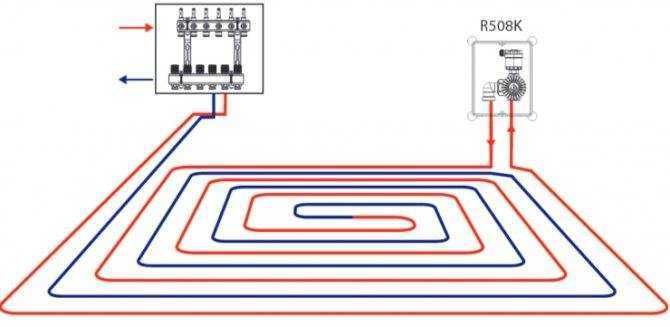

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Монтаж инфракрасного (плёночного) пола

Решившись на монтаж инфракрасного пола в гараже, нужно минимизировать расходы, связанные с утечкой тепла через стены и потолок, а также убедиться в том, что проводка способна выдержать дополнительные нагрузки.

ТЕПЛЫЕ ПОЛЫ В ГАРАЖЕ СВОИМИ РУКАМИ

Расчёт

Начинать надо с расчёта мощности ТП, так как от этого зависит его эффективность. Лучше доверить эту работу профессионалам — теплотехникам, ведь для вычислений требуется применение сложных формул.

Если вы хотите сделать это сами, то необходимо брать усреднённые показатели. Расчёт выполняется по следующей формуле:

Р=р*S, где:

• Р – мощность ТП;
• р – мощность нагревательного элемента;
• S – размер помещения.

При наличии в гаражном боксе нескольких комнат, расчёт нужно делать отдельно для каждого помещения.

Необходимые инструменты и материалы

Основная часть плёночного пола — нагревательный элемент. К его выбору надо подходить ответственно и делать это нужно при составлении проекта.

Есть несколько моделей плёночных систем:

1. Инфракрасная плёнка — двухслойное изделие, между слоя размещён нагревательный материал — карбоновые пластины.
2. Стержневой пол — гибкие карбоновые стержни, размещённые параллельно на мате. Тепло производят инфракрасные волны.

Кроме элемента нагрева нам понадобится:

• регулятор температуры;
• УЗО — прибор для отключения;
• кабель для заземления;
• крепежы;
• смеси для стяжки.

Для проведения работ нам так же потребуется:

1. Перфоратор.
2. Зубило.
3. Молоток.
4. Ножницы.
5. Отвёртки.
6. Метр.
7. Уровень.
8. Нивелир.

Составление проекта

Составляется схема укладки. Плёнка не кладётся под тяжёлые предметы — подъёмник, станки и где будет располагаться автомобиль. Нужно учитывать, что она стелится с отступом 10 см от стены.

Если инфракрасный пол — это единственное отопление в гараже, то им застилается до 70% поверхности. При дополнительном обогреве — достаточно 50%.

Отмечается место на стене, где будет монтироваться терморегулятор, он должен размещаться выше поверхности на 15 см.

Подготовка основания

В отличие от укладки электрического обогрева в квартире, установка таких систем в гараже не требует демонтажа полового покрытия, плёнку можно стелить на старый пол. Достаточно очистить бетонную плиту от пыли, наличие не значительных неровностей также допустимо.

При больших ямах и неровностях в плите, рекомендовано сделать тонкую заливную стяжку. При этом ей необходимо дать полностью высохнуть, прежде чем продолжать укладку «пирога».

Если в гараже есть смотровая яма, прежде чем заливать стяжку, сооружается окантовка вокруг неё из кирпича, на высоту предполагаемого «пирога».

Гидроизоляция и теплоизоляция

На подготовленную поверхность стелиться гидроизолярующие материалы — полиэтиленовая плёнка. Она кладётся с нахлёстом на стены 10 — 15 см. Затем, периметр гаража оклеивается демпферной лентой.

Поверх полиэтилена укладывается теплоизоляционный материал — типа «Пенофол», толщиной 10 см. Фольгированной стороной он ложится вниз. Можно применять пенопласт — 5 см.

На утеплителе размещается армирующая решётка. При использовании фиброволокон и пластификаторов, сетку можно не класть.

Укладка нагревательного элемента

Полотна не должны заходить друг на друга, и не укладываться плотно к стене — рекомендованный отступ 10 см. Между собой листы проклеиваются скотчем.

Подключение

Подключается электрическая инфракрасная система путём соединения контактов плёнки и их изоляции битумной мастикой. После этого, плёночный пол подсоединяется к термодатчику, места стыковки проводов также изолируются.

Затем устройство подключается к электрическому питанию, и осуществляется его тестирование. Если все работает в нормальном режиме, то можно заливать стяжку.

Заливка стяжки

Для финишной стяжки применяется готовая смесь или самодельный состав, который вы можете изготовить своими руками из песка и цемента. Помещение следует заливать за один раз. Раствор нужно равномерно распределить по всей площади гаража, и выровнять.

Стяжка должна хорошо просохнуть, на это потребуется около месяца. Только после этого можно включать систему.

Что такое тёплый пол

Тёплый пол (ТП) – одна из разновидностей отопительных систем, обеспечивающая прогрев нижнего перекрытия с последующей теплоотдачей обогреваемому пространству. Требует правильного устройства основания/плиты, утепления, гидроизоляции.

Система «тёплый пол» была задумана как альтернатива радиаторному отоплению, работающему по принципу теплового излучения и конвекции. Причём соотношение первого и второго фактора находится в пределах 80/20%. Но практика показала, что ТП на больших площадях рациональнее использовать как резервное отопление.

Причина в том, что для инициации процесса теплоотдачи в обогреваемое пространство тёплый пол сначала должен прогреть бетонную стяжку. На больших площадях это длительный процесс. Поэтому ТП эффективен только при постоянной длительной работе, без периодов включения-выключения.

Монтаж своими руками

Поскольку укладка любого ТП (и водяного, и электрического) выполняется примерно одинаково, мы опишем общую схему. Предполагается, что старой стяжки (если была) в гараже уже нет, и из него все уже убрали.

Примерно так выглядит «пирог» пола: подсыпка (на фото невидно), утеплитель, теплый пол, армирующая сетка и бетонная стяжка

Как сделать ТП правильно:

1. Составляем план помещения и схему раскладки ТП.
2. Начинаем с гидроизоляции. Выбираем любой материал, и укладываем/наплавляем с нахлестом на стены (если их тоже будем ремонтировать). Если работаем не по перекрытию или бетону, а по грунту — сначала его трамбуем, а потом насыпаем подсыпку из песка и щебня. Оставляем только нужную высоту для бетонной стяжки.
3. Укладываем теплоизоляцию. Высоту определяем самостоятельно, она зависит от того, насколько у вас холодно в регионе, что под гаражом (грунт, перекрытие, есть ли подвал, отапливается и утеплен ли он), и какой у вас бюджет. Распространенное решение — слой в 5 см экструдированного пенополистирола (с маркировкой EPS, можно фольгированный). Альтернатива — насыпной теплоизолятор (керамзит, перлит, вермикулит) слоем в 10-20 см.
4. Укладываем сам теплый пол (коллектор, маты или греющий кабель). Подключаем его (к теплосети или к розетке/электросети и к регулятору), и проверяем работоспособность.
5. Укладываем поверх армирующую сетку. Чтобы сетка не соприкасалась с ТП, укладываем под нее куски лишнего пенополистирола или нашлепываем цементный раствор.
6. Устанавливаем направляющие и заливаем стяжку.

После заливки дожидаемся полного высыхания стяжки, и «обживаем» обновленный гараж.

Какую систему выбрать

Основными критериями при выборе обогревательной системы для пола в гараже являются:

• несложный монтаж;
• безопасная эксплуатация;
• эффективный обогрев;
• доступная стоимость.

Оборудование для водяного теплого пола в гараже

У водяного и электрического типа теплых полов есть свои плюсы и минусы, которые позволяют более точно ориентироваться при их выборе для конкретных условий.

Схема монтажа кабельного теплого пола в гараже

Если легко решается вопрос с установкой водонагревателя, то более дорогой и трудоемкий на этапе монтажа водяной контур окажется более экономичным при эксплуатации. Но он может подвести, если в трубах случится протечка,  ведущая к полной замене конструкции.

В случае, если гараж длительное время не используется в холодные периоды, потребуется сливать из системы воду, чтобы не допустить разрыва труб.

Электрический пол легче в монтаже, меньше хлопот доставляет при эксплуатации. Возросшая стоимость электроэнергии может быть не такой значительной, если строение имеет хорошее утепление всех поверхностей, включая двери.

Выбрав в качестве нагревательного устройства инфракрасные системы, придется значительно уменьшить нагреваемую площадь, так как значительные нагрузки от автомобиля или рабочих стеллажей им противопоказаны.
