Самостоятельный монтаж водяного теплого пола в квартире

Теплый пол водяной

Самым экономным, эффективным и безопасным вариантом создания автономного нагрева принято считать теплый пол в ванной водяной, представляющий собой систему, помещенную в стяжку и состоящую из трубок (металлопластиковых или пластиковых), по которым передвигается горячий теплоноситель.

Контроль над температурным режимом осуществляется благодаря наличию такого устройства как термостат. Циркуляция теплоносителя производится при помощи входящих в систему специальных насосов.

В коллекторном шкафу находится две трубы, одна из которых (подающая) заполняется теплой водой, поступающей от источника нагрева в систему обогрева. В функциональное назначение другой трубы (возвратной) входит сбор остывающего теплоносителя и подача его обратно в нагревательный прибор.

Обычно потребители для этой цели используют газовый котел, в котором жидкость становится горячей и потом вновь транспортируется в подающую трубу. Как уже говорилось, давление в системе, а значит, непрерывное движение теплоносителя обеспечивает специальный насос.

Водяной пол с подогревом в ванной обладает рядом значительных преимуществ, если сравнить его с электрической системой обогрева:

экономится электроэнергия, цена на которую имеет тенденцию к повышению;
нет электромагнитного поля и соответственно, излучения.

Основными недостатками, которые имеет водяной пол, это сложный монтаж и специфика подключения. Дело в том, что в частном домовладении или в квартире, где установлено индивидуальное отопление, проблем с подсоединением к источнику с горячим теплоносителем возникнуть не должно.

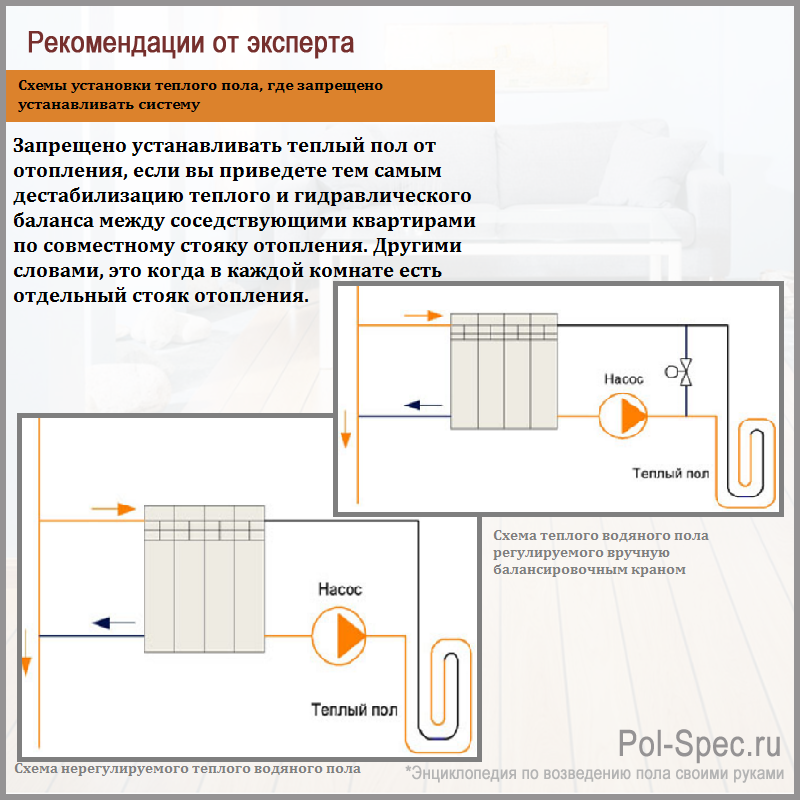

А вот что касается квартир с централизованным горячим водоснабжением, то в давно построенных домах запрещено подключать к отопительной конструкции водяной пол. Кроме этого в ванных комнатах таких зданий не предусмотрен обогрев помещения. Подключение допустимо лишь к трубе с горячей водой. Но подобные действия связаны с перепланировкой, а для этого в соответствующих инстанциях нужно получить разрешение. Но, скажем прямо, теплый пол от отопления в квартире все же делают, у многих это получается достаточно качественно сделать.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.

Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.

Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей.

Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.

Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.

Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов. Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

Тепловой расчет

Перед покупкой материалов сначала надо начертить схему с точным расположением контура, чтобы при ремонте знать место размещения труб. В местах, где будет стоять сантехника или мебель, укладка теплого пола не делается.

По длине контуры подбираются близкими друг другу. В большой комнате их укладывается несколько. Оптимальный шаг составляет 15 см, а в регионах с большими морозами его уменьшают до 10 см. С целью экономии можно уменьшать расстояние между витками только около стен. Труба прогревает 10-15 см поверхности в обе стороны. На севере необходимо установить дополнительные батареи отопления.

Расчет мощности теплого пола обычно делают специалисты, поскольку необходимо учесть многие факторы: материал стен, тип утеплителя и напольного покрытия, мощность котла, производительность насоса, диаметры труб и др.

Оптимальная разница температуры воды на входе и выходе контура поддерживается в пределах 5-10С. Теплоноситель не нагревается выше 55С. По горячему кафелю ходить босиком не очень комфортно.

Особенность системы

Дешевизна воды как главного компонента такого устройства заставляет выбирать его большому числу владельцев частных домов. Устанавливать водяное утепляющее устройство в квартире нельзя по причине превышения расходов горячей воды через общую систему обогрева. Однако такой вариант лучше всего подойдет частному дому, как главный объект экономии, поскольку вода – самый дешевый природный компонент. Устанавливая теплый пол на кухне своими силами, можно сберечь собственные средства, а также лучше и равномернее прогреть воздух в помещении.

По ним перемещается горячая вода заданной температуры, значения которой устанавливаются при помощи терморегулятора. Несмотря на сложность монтажа, стоимость обслуживания такого покрытия невысока, что объясняется невысокими расценками на природное сырье.

Строение отопительного устройства:

котел;
шкаф коллектора;
трубки;
регулировочная арматура.

Основные элементы конструкции подводятся к коллектору, размещенному на стене квартиры. Специальный клапан нужен, чтобы выпускать из системы воздушную пробку.

Чтобы уложить теплый пол под плитку в ванной или на кухне, важно изучить особенности системы. Такая конструкция состоит из следующих частей:

нагревательный элемент;
управляющее устройство (терморегулятор и датчик);
приспособления, облегчающие установку (гофрированные трубки, пена для монтажа);
теплоизоляция.

Пошаговый монтаж инфракрасного пола

Инфракрасный пол также можно отнести к разновидности электрического теплого пола, только более модифицированной, поскольку нагрев в этом случае происходит за счет пленки с карбоновой пастой в составе, подогреваемой по обеим сторонам медными проводниками. Во избежание подгорания контакты имеют серебряное напыление.

Перед укладкой произведите замеры, учитывая месторасположение мебели в ванной и отступы от стен и углов – греть эти участки нет смысла. Мощность электрических матов зависит от размеров площади, требующей обогрева. Так, для комнаты в 20 м² подойдет пол мощностью 220 В, а для более просторной ванной нужна меньшая мощность. На самом деле, надо лишь правильно сделать замеры, а продавец-консультант при покупке инфракрасного пола сам поберет подходящий вариант.

Как сделать теплый пол в ванной:

Подготовьте основание, тщательно выровняв и очистив его. Если пол не имеет ярко выраженных дефектов, но отклонение по горизонтали составляет больше 3 см, необходимо сделать выравнивающую стяжку.
Сделайте в стене отверстие для терморегулятора и канавку для кабеля, как в случае с электрическим теплым полом. Лучше сделать это до укладки матов, чтобы потом не мусорить.
Обесточьте систему и подведите питание до ближайшей розетки.
Уложите на пол теплоизоляционный слой из пенофола фольгированной стороной вверх. Подойдет и неотражающий утеплитель. Очень хорошо зарекомендовала себя пробковая подложка. Единственное требование – толщина теплоизоляции должна составлять не меньше 3 мм. Отрезы утеплителя скрепляйте монтажным скотчем.
Начните укладывать инфракрасную пленку медными нагревателями книзу, двигаясь к стене с терморегулятором – это сократит протяженность кабеля. При укладке соблюдайте дистанцию от стены примерно в 10-15 см. Если в ванной присутствует батарея или другой нагревательный элемент, отступ должен быть увеличен до 100 см. Разрезайте пленку при необходимости (на поворотах) только по светлым участкам, расположенным между темными секциями.
Укладывайте фрагменты пленки встык, после чего проклеивайте это место скотчем. Выходы, куда будут крепиться провода, не заклеивайте. Закройте концы отрезов пленочной битумной изоляцией, обклеив медные участки с обеих сторон. Прорежьте в утеплителе (пенофоле или пробке) небольшие углубления, чтобы «утопить» в них медные участки.
Прикрепите металлические зажимы к незаклеенным медным участкам так, чтобы одной стороной они помещались между пленкой и медным выходом.
Подключите к зажимам провода, соединив левые и правые стороны отдельно (параллельное подключение). Для этого будет удобнее купить провода разных цветов, чтобы не запутаться. Счистите на концах изоляцию, скрутите кончик провода и проденьте в отверстие в зажиме, после чего накрепко зажмите плоскогубцами. Напоследок обклейте соединения изолентой.
Провода надо пустить по полу к стене и в идеале спрятать под плинтусом. Чтобы максимально безопасно подвести провод к стене и не подвергать его давлению напольного покрытия, вырежьте в утеплителе канавку соответствующей ширины. Утопите в ней провод и заклейте верх канавки так, чтобы изоляционная обшивка провода тоже прилипла к изоленте. Подобным образом поступите с остальными проводами и подведите их к терморегулятору.
Установите термодатчик под пленкой ближе к центру второй секции, вырезав под него отверстие в утеплителе и основании, если нужно.
Проведите тестовое испытание системы. Если все работает, можно укладывать гидроизоляцию и финишное покрытие. Большим преимуществом инфракрасного пола является то, что он не требует укладки мокрой стяжки – можно вполне обойтись сухой и сэкономить массу времени и сил. Но для инфракрасного теплого пола в ванной комнате разумнее всего использовать наливное покрытие, устойчивое к влажности.

Укладка теплых полов в ванной стоит недешево, зато позволяет раз и навсегда забыть о холоде и дискомфорте. Это отличный способ сделать дом или квартиру более уютным, даже если на улице лютый мороз.

Водяные теплые полы

Такие полы создаются путем укладки на пол пластиковых или металлических труб с дальнейшим их подключением через редуктор. Трубы необходимо использовать цельные — не рекомендуется оставлять под полом соединения. Процесс создания происходит по следующей схеме:

Подготовка поверхности. Основание очищается и выравнивается, при необходимости создают стяжку.
Гидроизоляция. На основание укладывается гидробарьер (в некоторых случаях его можно заменить обычной пленкой).
Утепление. На пол укладывают листы теплоизоляции. Они необходимы для того, чтобы тепло уходило не вглубь пола, а выводилось наружу.
Прокладка трубы. По утеплителю раскладывают трубы по выбранной схеме. Необходимо правильно рассчитать расстояние между витками (обычно оно равно 25-35 см.)
Заливка стяжки. Когда труба уложена, ее заливают цементно-песчаной или эпоксидной стяжкой с последующей шлифовкой.
Установка чернового пола. Когда поверхность застынет, сверху ее можно украсить керамической плиткой, линолеумом, ламинатом и др.

Температура теплого пола регулируется за счет термостата или редуктора, регулирующего скорость движения воды в ветке. Главные достоинства водяного теплого пола — низкая стоимость эксплуатации и безопасность для здоровья. Среди минусов можно назвать необходимость бетонных работ, уменьшение высоты помещения и длительный срок изготовления (включать систему рекомендуется только после полного застывания).

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Инфракрасная система обогрева лоджии.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Сухой способ укладки труб на специальную утепленную основу.

Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Заводской набор для электрического теплого пола.

Распределение тепла: особенности

Так как площадь помещений в доме различается, контуры также имеют разную длину, поэтому необходимо обеспечить одинаковое гидравлическое давление на всех участках системы. При этом следует учитывать, что насос является постоянной величиной.

Распределение тепла от разных источников

Подача одинакового объема воды в контуры каждой длины приводит к тому, что в более длинном теплоноситель быстрее остывает и на выходе его температура будет отличаться от теплоносителя более короткого профиля. В результате поверхность пола будет прогреваться неравномерно – где-то будет наблюдаться перегрев, а где-то наоборот, покрытие окажется холодным.

Преимущество использования теплого пола

Из-за большого гидравлического сопротивления в контур большой длины теплоноситель может вообще не поступать, так как он будет двигаться в более короткие контуры с меньшим сопротивлением. Чтобы этого не происходило, систему оснащают распределительным коллектором, который позволяет соблюсти баланс подачи и равномерного нагрева теплоносителя в каждой петле.

Расходные материалы и оборудование

Перед тем как начинать укладывать теплый пол водяной своими руками, займитесь тщательным подбором необходимых материалов, оснастки и оборудования. Обычно схема напольного обогрева включает в себя следующие элементы и материалы:

источник подогрева теплоносителя (автономный газовый котел, система ГВС и ЦО);
циркулирующий насос (некоторые модели газовых котлов имеют в своей конструкции насосы);
трубы разводки;
перекрывающие вентили;
трехходовой клапан;
коллектор;
основная труба для водяного контура;
комплект фитингов для подключения труб и оборудования.

Из всего перечисленного оборудования и материалов, особое внимание необходимо уделить выбору труб, которые будут составлять единый отопительный контур. Как правило, сегодня на практике используются полипропиленовые трубы и трубы из сшитого полиэтилена

В первом случае лучше будет остановить свой выбор на трубах, покрытых армирующим стекловолокном. Полипропилен обладает значительным тепловым расширением, поэтому благодаря стекловолокну, можно снизить эффект деформации трубы при нагреве.

Трубы из полиэтилена меньше подвержены тепловой деформации, поэтому именно их чаще всего выбирают для оборудования наружных коммуникаций. Наиболее удобный диаметр трубы для водяных полов 16-20 мм.

Начиная делать водяной теплый пол своими руками, думайте не только об экономии средств, но и о собственной безопасности и практичности системы в процессе эксплуатации. Не следует гнаться за дешевыми материалами. Просто старайтесь приобретать трубы проверенных и надежных фирм – производителей.

Далее займитесь коллектором. Это достаточно сложный конструктивный элемент, который имеет массу патрубков и отводов. От количества водяных контуров, которые вы хотите уложить в помещениях, зависит и выбор модели коллектора. Основная задача коллектора — регулировка подачи горячей воды и отвода остывшего теплоносителя обратно к источнику подогрева. К коллектору осуществляется подключение всех труб, уложенных в пол. В коллектор входит вся регулирующая группа, благодаря которой водяной пол функционирует и у вас есть возможность осуществлять регулировку подачи/нагрева водяного контура. Это клапаны, регулирующие интенсивность подачи воды в трубу, воздухоотводчики, клапаны аварийного слива и термостаты.

Сооружение водяной системы

Изготовить своими руками теплый водяной пол в ванной комнате — задача посложнее, но почему бы не попытаться с ней справиться… Нам предстоит собрать конструкцию из труб и соединить их с источником горячей воды.

Для трубопровода подходят трубы металлопластиковые и полиэтиленовые. Оба материала обладают гибкостью и низким гидравлическим сопротивлением.

Основательная теоретическая подготовка

Одним отопительным контуром можно покрыть площадь до 20 кв. метров, что для ванной комнаты достаточно, но если пол планируется разделить на автономные зоны, то подавать воду в них надо через распределительный коллектор.

Коллектор должен быть с регуляторами расхода. При одинаковой подаче воды в разные по длине контуры, греть они будут неравномерно. Хуже нагреваться будет более протяженный контур. Более того, ток воды в нем может даже остановиться из-за сильного сопротивления. Для устранения этих неприятностей используются регуляторы расхода в коллекторе.

Ряд строгих условий для того, чтобы приступить к монтажу:

Наличие отопительной системы закрытого типа с использованием циркуляционного насоса.
У двухконтурного котла должен быть запас мощности.
Все работы выполняются при полностью отключённой системе отопления.

Трубы нужно освободить от теплоносителя.

В толще теплого пола можно выделить обязательные функциональные прослойки:

основание;
гидро- и теплоизоляция;
трубопровод из прочных труб;
бетонная стяжка или гипсоволокно;
декоративное покрытие пола.

В деревянных домах тоже можно делать водяной пол, но следует побеспокоиться о надежной гидроизоляции. Ее нужно произвести в несколько слоев, только так деревянная основа пола прослужит многие годы без ремонта.

Поэтапное руководство по монтажу водяного пола

Сооружение водяной системы является циклом, включающим стандартные виды работ.

Этап 1. Очищаем пол, в случае необходимости демонтируем старое покрытие.

Этап 2. Гидроизоляция пола. На пол настилаем гидроизоляционную пленку. Желательно одним куском, но если полос несколько, то их надо укладывать внахлест и швы соединять паяльной лампой. Водоизоляционный материал должен захватывать и поверхность стен (до 10 см вверх).

Этап 3. Заливаем смесью керамзита и цемента черновую стяжку (толщина 3-5 см). Тщательно высушиваем (до недели), в первые дни сбрызгивая поверхность водой, чтобы не допустить трещин.

Этап4. Утепляем поверхность пенопластом, полистиролом или другим аналогичным материалом. Поверх расстилаем полиуретан с фольгированным отражающим покрытием. Стыки проклеиваем скотчем. Теперь тепло от труб будет направлено только в сторону помещения.

Этап 5. Укладываем трубы. Изгибаем их согласно разработанной схемы, выдерживаем в промежутках между трубами по 15-20 см. Полученную изогнутую конструкцию крепим. Подключаем трубу подачи воды к распределяющему потоки коллектору.

Этап 6. Включаем подачу теплоносителя и проверяем, нет ли в системе утечки воды.

Этап 7. Делаем вторую стяжку тем же раствором, что и черновую. Если в черновой стяжке допускались неровности до 5 мм, то сейчас предварительно устанавливаем рейки-маяки, чтобы идеально выравнять поверхность.

Чистовой слой стяжки сохнет 5-7 дней — столько же, сколько и черновой. После полного высыхания можно приступить к отделке пола и уложить половую плитку.

Заключение

Мы изложили основные правила, как сделать теплый пол в ванной своими руками.

В загородных условиях предпочтительны водяные полы, в городе электрические. Особенно если квартира расположена не на первом этаже.

Протечки труб случаются даже при грамотной укладке. А если вы зальете соседей, затраты на ремонт могут оказаться сопоставимы с теми средствами, которые вы сэкономили (водяные теплые полы — технология монтажа).

Видео: как сделать теплый пол в ванной своими руками.
