Как сделать горизонтальную кирпичную перемычку с системой baut?

Монтаж

Для монтажа кирпичной перемычки из стандартного кирпича вам понадобятся:

• Murfor RND/Z-50В
• Хомуты марок SK 50-40 и SK 50-75
• Вспомогательные хомуты марок SU 50-45

Отметим, что для каждого формата кирпича подходят определённые элементы крепежа, а их количество рассчитывается в зависимости от конструктива.

Если у вас возникли сложности при выборе материалов для перемычки – обратитесь к специалистам Славдом. Они предложат наиболее подходящие элементы и бесплатно посчитают нужное количество для работы.

Пошаговая инструкция

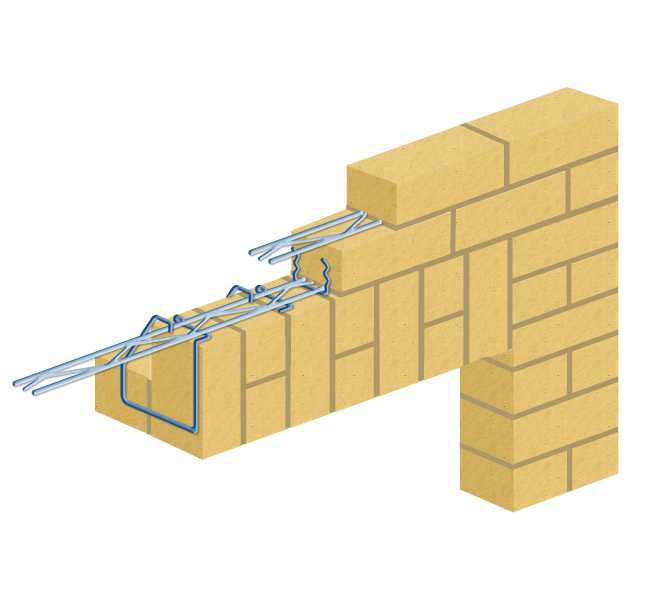

1. Сооружение опалубки.
2. Раствор не доходит до низа кирпича примерно 2 см. После снятия опалубки швы заделываются.
3. В каждый вертикальный шов первого ряда кладки заводятся хомуты SK 50-40.

4. Арматура Murfor RND/Z-50 заводится в пазы на хомутах между первым и вторым, вторым и третьим рядами кладки по всей длине перемычки и за её пределами в обе стороны.

5. Арматура выходит за грани проёма не менее 250 мм в обе стороны и на 500 мм в углах здания.

6. Кладка второго ряда.

7. Монтаж хомутов SU 50-45.

8. Хомуты SU 50-45 устанавливаются в каждом втором вертикальном шве второго ряда.

9. Арматура Murfor RND/Z-50 заводится в пазы во втором ряду кладки. Далее по высоте 1 арматура каждые 300….500 мм.

10. Опалубка демонтируется через 2 недели.

Таким образом решаются перемычки до двух метров. Для достижения номинальной прочности рекомендуется увлажнять кладку до двух недель (особенно в жару). Марка раствора должна быть не менее 100.

При больших проёмах перемычки монтируются аналогично, но с применением навесных кронштейнов GSP или KP-M.

Пошаговая инструкция для работы с кронштейнами GSP или KP-M

Отметим, что при проёмах более двух метров возникает опасность прогиба и даже разрушения перемычки. Во избежание этого в дополнение к хомутам и арматуре применяются также навесные кронштейны. Их количество и распределение по перемычке рассчитывается в каждом конкретном случае. Узнать точное кол-во элементов для работы поможет Славдом.

1. Сооружение опалубки.
2. В каждый вертикальный шов первого ряда кладки заводятся хомуты SK 50-40.
3. Соединение арматуры с нижней пластиной кронштейна АР-1.

4. Арматура Murfor RND/Z-50 с пластиной АР-1 заводится в пазы на хомутах.

5. Выполняется крепление навесного кронштейна.

6. Кладка второго ряда.

7. В кирпиче над кронштейном вырезается полость, которая, после установки, заполняется раствором.

8. Арматура Murfor RND/Z-50 заводится в пазы во втором ряду кладки. Далее по высоте 1 арматура каждые 300….500 мм.

9. Опалубка демонтируется через 2 недели.

Что такое кровля

Кровля– это самый верхний элемент крыши. Кровля служит для защиты помещений здания и строения от атмосферных осадков, солнечной радиации и температурных воздействий.

Монтируется кровля на основание. Основанием для кровли в зависимости от архитектуры крыши служит:

• Стропильная система
• Бетонная, битумная или полимерная стяжка

К любому виду кровли предъявляются общие требования. Конструкция должна быть:

• Влагостойкой
• Водонепроницаемой
• Прочной
• Безопасной
• Стойкой к атмосферным и климатическим воздействиям, а именно:
• перепадам температур;
• порывам ветра;
• солнечному облучению.

Битумная стяжка

Кирпичные перемычки BAUT

Обрамлению дверных и оконных проёмов архитекторы всего мира придают особое значение, акцентируя на них внимание зрителя. Одним из распространённых способов выделения перемычки (части стены, перекрывающей проём) является кирпичная кладка, которая может быть выполнена по-разному

Самая простая – кладка горизонтальная, внешне ничем не отличающаяся от всего фасада. Перемычка данного вида состоит, как минимум, из трёх горизонтальных рядов лицевой кирпичной кладки. Арматура, при этом, монтируется между первым и вторым, вторым и третьим горизонтальными рядами, с обязательным укреплением рядов с двух сторон за пределами проёма. В вертикальные швы первого ряда заводят специальные хомутики BAUT SК 50-40. Кирпичи первого ряда должны быть полнотелыми, чтобы перемычка получилась красивой и завершённой со всех сторон.

Вертикальная кладка, получившая наибольшее распространение, в отличие от горизонтальной, очень нарядна и привлекательна. Она также состоит, по меньшей мере, из трёх рядов лицевого кирпича. Однако первый ряд уложен вертикально, а второй и третий – горизонтально. Для достижения большего эффекта, два первых ряда укладывают вертикально. Хомутики BAUT SК 50-170 заводят в каждый второй вертикальный шов первого ряда кладки. В вертикальных швах второго горизонтального ряда располагают (на два кирпича по одному) хомуты BAUT SU 50-45. Арматура укладывается также, в два горизонтальных шва. В случае вертикальной кладки, использующиеся кирпичи могут быть либо полнотелыми, либо пустотелыми.

Кладка перемычки в полтора кирпича является разновидностью вертикальной кладки, при которой чередование швов создаёт интересный рисунок.

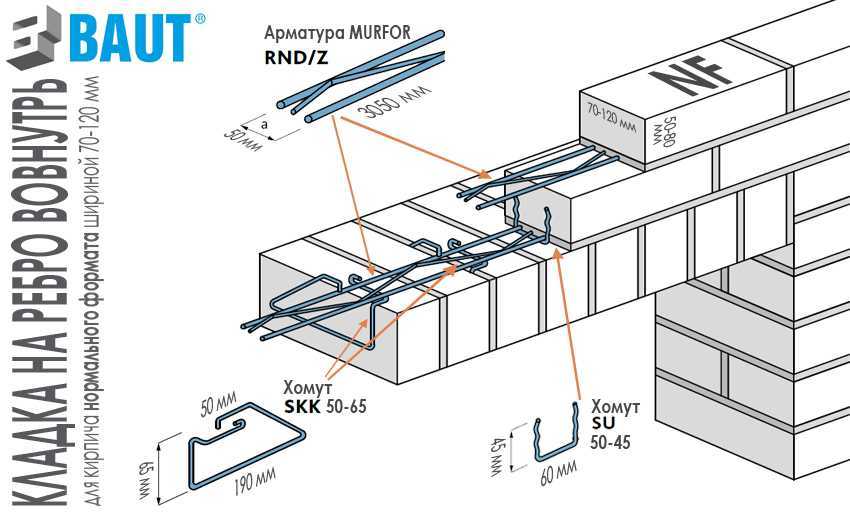

Кладка на ребро внутрь, в отличие от вертикальной, выполняется под углом 90о к фасаду. Кстати, такой вариант позволяет скрыть слой утеплителя, находящегося за облицовочной кладкой. И в зависимости от его толщины, кирпичи нижнего ряда могут быть выдвинуты из плоскости фасада, создавая рельефную перемычку. Порядок монтажа такой же, что и при вертикальной кладке. Однако хомуты здесь нужно применять другие, например, SKK 50-65, которые не имеют фиксированного месторасположения на кирпиче, в отличие от хомутов типа SК, их можно двигать на желаемую глубину.

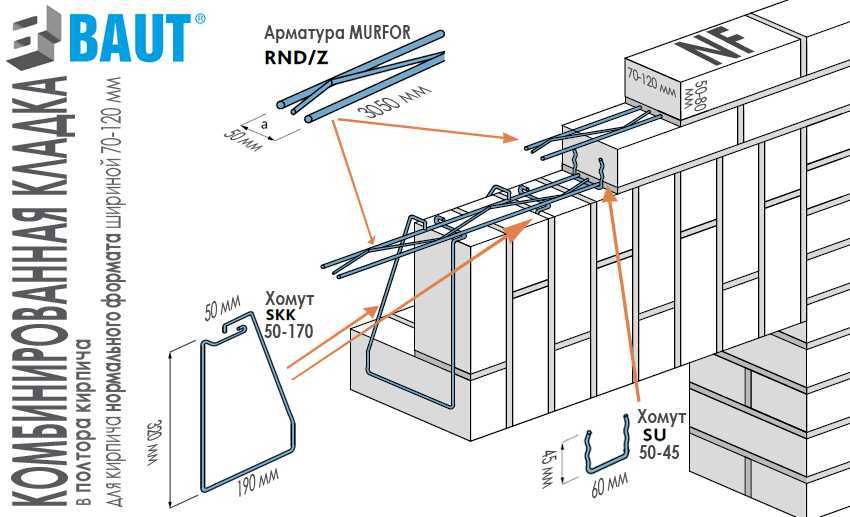

Комбинированная кладка основана на чередовании одного полного и двух половинчатых кирпичей. Такая перемычка должна начинаться и заканчиваться вертикальными рядами кирпича. Это классический вид оформления перемычек.

Комбинированная кладка в полтора кирпича – эффектная разновидность комбинированной, способная придать фасаду объёмность и торжественность.

Использование системы BAUT в кирпичной кладке перемычек позволяет увеличить её прочность. Вторым преимуществом применения системы является армирование углов окон. Углы проемов в стенах подвержены неравномерной нагрузке. Поэтому трещины в углах окон и дверей — частое явление. Применение системы BAUT способствует равномерному распределению нагрузок на единицу кирпича, предотвращая возникновение трещин и расслоение кладки, не создавая при этом мостиков холода.

Вариации подсистем

Подсистема – это комплекс специальных крепежных компонентов, которые применяются для надёжного крепления панелей к наружным стенам.

Виды подсистем:

• Вертикальная. Используется для горизонтальной раскладки определенного материала облицовки. Применяются анкерные уголки различной высоты, которая напрямую зависит от толщины используемого для утепления декора.
• Вертикально-горизонтальная. В данном случае имеют место быть горизонтальные и вертикальные направляющие профили. Система хорошо увеличивает жесткость и прочность всей конструкции.

Ключевым специфическим различием одной подсистемы от второй является размещение профилей и их направление, эти параметры зависят от размеров основания.

Существует несколько типов подсистем в зависимости от материала изготовления, но их задача сводится к одному – утепление стен плюс обеспечение эстетической привлекательности.

Типы:

• Алюминиевая – системы, выполненные из данного металла, обладают небольшим весом, могут быть применены в высотном строительстве, поскольку не оказывают большой нагрузки на несущие основания. Но они обладают низкой температурой плавления, что увеличивает пожароопасность.
• Из оцинкованной стали – бюджетное решение, хорошо скрывают дефекты стен здания. Отличаются экологичностью и длительным сроком эксплуатации. К минусам относятся: подверженность коррозии. Специальное покрытие может решить проблему.
• Нержавеющая сталь. Такие подсистемы хорошо выносят температурные колебания, часто используются в высотном строительстве и отлично противостоят коррозионному воздействию. Стальной профиль не подвергается гниению и обеспечивает длительный срок эксплуатации. Нержавеющая сталь обеспечивает отличные прочностные свойства.

Подсистемы из оцинкованной или нержавеющей стали, алюминия используются каждая для конкретного случая. Конструкции вентилируемых фасадов должны монтироваться в строгом соответствии требованиям СНиП

Отдельное внимание необходимо уделить качеству крепежных деталей

Вентфасадные системы – это широкое многообразие вариантов, которые обладают массой преимуществ.

Плюсы композитных кассет:

• Доступная стоимость
• Быстрый монтаж
• Простое проектирование под размер
• Поддаются перфорации

В комплектации:

• Воссоздание геометрических фигур
• Изготовление декоров
• Подшивка потолков (проёмов, откосов, козырьков)
• Рекламные конструкции и вывески

Конструктив и повседневное применение данного материала в обустройстве магазинов и супермаркетов, автозаправок и внутренней отделке повсеместно, позволяет быстро выполнить поставленные задачи. Как правило верхняя часть композитного листа, позволяет не только выполнить изготовление кассет в любой цвет по каталогу «RAL», но и решить задачи с фактурой под дерево, медь, зеркальную фактуру, бронзу и.т.д.

В отличие от панелей HPL, композитный лист прекрасно поддаётся гибке и фрезеровке материала как на производстве с помощью фрезера промышленного или лазера, так и в кустарных условиях (на объекте с фрезером ручным) Да что лукавить, мы не раз выполняли простые работы по обрамлению и без оборудования, если делать работу ответственно и не спеша, возможно небольшой объем композитных кассет выполнить и с помощью подсобного инструмента.

Минусы композитного материала

• Является слабогорючим материалом
• Не однородный материал
• Требует профессиональной фрезеровки
• Средняя стоимость по отношению к другим кассетам
• Стоимость подсистемы крепления
• Требует проектирования

В целом у данного материала больше плюсов, нежели минусов. Конечно монтировать кассеты из композита нельзя на школах и детских садах, так как это запрещено пожарными экспертными заключениями. Стоит также отметить этот материал в отделке стен и внутри помещения, в рекламных целях и в дизайне.

CUUBER фасадная система

Содержание

• Применение фасадной системы CUUBER
• Стальные конструкции CUUBER С-300(400)
• Фасадная система CUUBER C-500
• CUUBER цена
• Преимущества фасадных систем CUUBER

CUUBER – навесная фасадная система для обустройства вентилируемых и декоративных фасадов из облицовочного кирпича (клинкера). Производится из нержавеющей стали одноименной компанией на территории РФ. Главный офис компании CUUBER находится в Москве. Всего компания имеет филиалы в 25-ти городах России и осуществляет весь комплекс фасадных работ включающих проектирование, производство и монтаж.

Применение фасадной системы CUUBER

Технические решения системы CUUBER (Куубер) позволяют выполнять монтаж фасада как на уже построенных зданиях, так и на этапе возведения железобетонного монолитного каркаса. В последнем случае закладные опорно-опалубочного профиля встраиваются непосредственно в опалубку перекрытия и заливаются бетоном, образуя монолитную конструкцию.

Возможно возведение кирпичной облицовки без утепления и с утеплителем и вентзазором (вентилируемый фасад CUUBER).

Система рассчитана на любые виды облицовочного кирпича как пустотелого, так и полнотелого. Наиболее распространенными форматами клинкера в России являются 250х120х65 и 250х85х65.

Стальные конструкции CUUBER С-300(400)

Несущий каркас фасадной системы базируется на применении L-образного опорно-опалубочного профиля из нержавеющей стали с 17-ти процентным содержанием хрома. Производится с двумя вариациями, рассчитанными под разную несущую способность.

Применяется для вариантов нового строительства в процессе возведения каркаса или для существующих зданий, когда не требуется применение утеплителя.

Вентилируемый фасад CUUBER С-300(400)

Фасад CUUBER С-300(400) без утепления

Фасадная система CUUBER С-300 имеет среднее расстояние между ребрами жесткости 300 мм и рассчитана на большую несущую способность, а CUUBER С-400 имеет среднее расстояние между ребрами 400 мм и меньшую несущую способность.

Нагрузки и геометрически характеристики профиля CUUBER С-300(400)

Размеры профиля (hxb), мм

Расстояние между ребрами жесткости (укосами), мм

Предельно допустимая нагрузка на балку, q, кН/м

Основные элементы системы С-300(400) включают в себя:

• опорно-опалубочный профиль С-300(400) в сборе с закладными и укосинами – устанавливаются в перекрытие;
• гибкие связи (термошпонки) — устанавливаются в горизонтальные швы по плоскости фасада межу этажами, делая структуру облицовки устойчивой к обрушению;
• вентиляционные коробочки (продух) – устанавливаются по плоскости фасада в вертикальных швах;
• дополнительные элементы (армирующая сетка, подвесы и профили для оконных и дверных обрамлений).

Фасадная система CUUBER C-500

Используется для уже построенных зданий, где требуется обустройство навесного фасада с утеплителем. Относ опорного профиля от стены осуществляется за счет специального кронштейна, который закрепляют к перекрытию.

Конструкция позволяет выравнивать положительные и отрицательные неровности стены и перекрытия до 290 мм в сумме. Вентилируемый зазор между утеплителем и не лицевой частью кирпичной кладки может регулироваться от 40 до 100 мм.

Основные элементы системы С-500 включают в себя:

• опорный L-образный нержавеющий профиль;
• несущий кронштейн сложной конструкции — устанавливается с горизонтальным шагом не более 500 мм;
• закладные кронштейны.

Другие элементы аналогичны системе С-300(400).

Фасад CUUBER С-500

Цена на систему варьируется от множества факторов, которые в первую очередь зависят от типа здания и сложности фасада. В зависимости от этого цены на 1м.кв фасада могут существенно отличаться. Компания выполняет индивидуально для каждого объекта детальный предварительный просчет, в результате которого и определяется его стоимость.

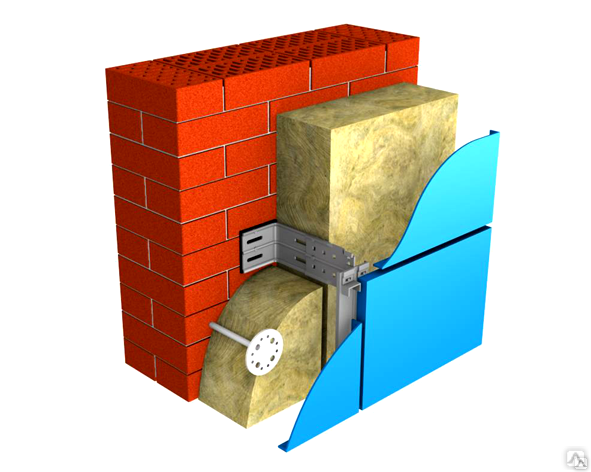

Обзор элементов вентилируемого фасада

При строительстве капитальных зданий вопрос фасадной отделки решается на стадии проектирования. В проект закладываются весовые и ветронагрузки наружного экрана. В зависимости от расчетной массы навесного фасада, коэффициента теплопроводности, материала стен, этажности, требований пожаробезопасности подбираются материалы для составляющих системы.

В зависимости от назначения здания применяются разные материалы для каркаса подсистемы. Для частных малоэтажных домов допустимо использовать в качестве материала каркаса деревянные бруски. В промышленном и гражданском многоэтажном строительстве используются только стальные подсистемы.

Каркас подсистемы состоит из:

• Опорных кронштейнов. Стальные, усиленные ребром жесткости, уголки с отверстиями для крепления к стене.
• Подвижных кронштейнов. При необходимости крепятся к опорным кронештейнам.
• Анкеров. Анкер- вид крепежа, обеспечивающий надежное крепление кронштейна к стене. При установке в прочные стены из цельного кирпича и бетона применяют самоанкерующиеся болты. Для менее прочных оснований из пористых и пустотелых материалов применяют универсальные дюбели с прочностью на отрыв от 3 килоньютонов. В любом случае, анкерующая система просчитывается индивидуально к проекту.
• Металлических направляющих. Важная составляющая каркаса. Имеет углообразную или Z- образную форму и крепится к кронштейну. В зависимости от нагрузки и проектировки, а также способа крепления облицовочного модуля бывает вертикального и горизонтального типа.
• Кляммеров или кляймеров. Трансформировалось в русский язык из немецкого. По сути, кляммер представляет собой скобу, для скрытого крепежа. Изготавливается из пружинной коррозионностойкой стали. Служит для крепления деталей фасада к каркасу.

Элементы навесного вентилируемого фасада

Теплоизоляционый материал

На рынке утеплителей существует множество видов утеплителя. В навесных вентилируемых фасадах чаще всего применяют вату из минеральных компонентов:

— Стекловату. Получают из расплавленного стекала. Расплавленное сырье вытягивают в тончайшие нити, затем, из полученного стекловолокна производят маты утеплителя.

— Базальтовату. Сырьем для производства служит природный материал- базальт. Эту вулканическую породу плавят при температуре 1200С и схожим образом со стекловолокном получают базальтоволоконный утеплитель.

Достоинством материалов выступает пожаробезопасность, низкий коэффициент теплопроводности, низкая масса, легкость монтажа.

Толщина утеплителя на определенную площадь определяется теплотехническим расчетом. Цель расчета сместить точку конденсации паров воды- «точку росы», от стены в теплоизолятор. Благодаря этому внутри помещения стены остаются сухими, не происходит отслоения штукатурки, не развивается плесень и значительно уменьшаются теплопотери. Применение утеплителя позволяет уменьшить толщину стен в проекте строящегося здания.

Диффузионная мембрана

Выполняет роль одностороннего проводника паров воды от утеплителя наружу, препятствует намоканию изолятора. При использовании некоторых видов утеплителя с водоотталкивающими свойствами может не использоваться. Второе назначение– ветрозащита. Предохраняет минеральную вату от выветривания

При монтаже важно не перепутать внешнюю и внутреннюю сторону мембраны. Иначе использование мембраны даст обратноотрицательный эффект

Дюбели тарельчатого типа

Обеспечивают плотное прилегание материала мембраны к утеплителю.

Облицовка

Производится из разных материалов и разнообразна по размерам и оказываемым нагрузкам. Состоит из штучных элементов, которые крепятся кляймерами к каркасу подсистемы в соответствии с дизайн проектом фасада.

Утеплители навесного вентилируемого фасада

Узлы крепления фасадной системы

Как не просто любому новому заказчику в строительстве разобраться с обилием применяемых систем из различного состава металла и типу крепления разнообразного каркаса подконструкции: сейчас на рынке более 50 заводов изготовителей с официальными и подтвержденными по испытаниям и технической документации конструкций.

Однако не каждый производитель старается задуматься о затратах непосредственно заказчика и вовремя решить поставленные задачи по быстрой комплектации проекта, тем более необходимо успеть всё запроектировать, провести консультацию и оказать техническую поддержку клиенту, и по необходимости даже изготовить образцы и стенды.

Стандартный набор узлов системы фасада — это решение для проектировщика перед проектированием всего здания в целом, надстроек на кровле (которые также необходимо запроектировать).

Проблема заключается в том, что к каждому зданию архитектор-дизайнер не руководствуется имеемой документацией (техническим свидетельством) и пожарной экспертной документацией для разработки дизайна и концепции здания, проекты и АГР на фасады с цветовой раскладкой облицовки получают без согласования типа системы и какой-либо привязки к документации «Минстроя» или «ФАУ-ФЦС», что после вызывает ряд вопросов у заказчика из серии: как выполнить данный вентилируемый фасад по технологии?

Ответы на эти вопросы и согласование (на берегу) такого здания позволит уберечь любого строителя от ненужных трат или пожарных испытаний участка фасада на стендах, выполнить работу в срок без лишних затрат.

Система для кирпича баут

Прочее

В данном разделе вы можете скачать прайс лист в формате PDF

Lode (Латвия) Донские зори КС Керамик (Россия) Складская программа импортного кирпича Ручной формовки Daas Baskteen Ручной формовки Caprice (Голландия) —> Heylen Bricks Клинкерный Daas Baksteen Керамейя (Украина) Кирпич лицевой Керма 0909 —> ЛСР 0909 —>

Основит Фасадные решения (Основит) Решения для брусчатки (Основит) Решения для облицовки камнем и плиткой и плиткой (Основит) Решения для выравнивания пола и стен (Основит) ТеКаТо (Perel, Prime, Promix) Terta Теплые растворы зимние —> Теплые растворы летние Quick-mix —>

Все материалы для печей и каминов Фигурные элементы Чугунное литье Halmat (Польша) SVT (Финляндия) Дымоходы и вентканалы

Крупноформатные керамические блоки —> КЕРАКАМ (СККМ, Россия) KERATERM(Lode, Латвия) POROTHERM (Винербергер) 0909 —> Сталинградский камень (Термоблок) 0909 —> ЛСР (Санкт-Петербург) 0909 —> Теплые растворы зимние —> Теплые растворы летние 0909 —>

Брусчатка LODE Брусчатка ЛСР 0909 —> Брусчатка Керамейя Системы для укладки камня и брусчатки Основит

Комплектующие кирпичной кладки Baut Керамические крышки заборов Lode Плитка под кирпич Распродажа со склада

Lode (Латвия) Донские зори КС Керамик (Россия) Складская программа импортного кирпича Ручной формовки Daas Baskteen Ручной формовки Caprice (Голландия) Heylen Bricks Клинкерный Daas Baksteen Керамейя (Украина) Кирпич лицевой Керма 0909 —> ЛСР 0909 —>

Офис и выставочный зал: г. Москва, 109542, Рязанский проспект, дом 86/1,офис 316.

Склад: г. Люберцы, ул. Инициативная, д.16. (Проектируемый проезд 4037)

Координаты склада: Широта: 55°40′42.5″N (55.678471) Долгота: 37°54′26.77″E (37.907436) В навигаторе вы можете просто ввести «МДС СКЛАД». Убедитесь в том, что навигатор провел маршрут в г. Люберцы.

Общественным транспортом нужно доехать до метро «Выхино». Выход из первого вагона на правую сторону. На площади у метро остановки автобуса 731, который ходит по расписанию очень редко. Вторая остановка от метро — прямо напротив здания, где расположен офис фирмы. Идти пешком от метро Выхино 15 минут. С 2020 года открылась станция метро Юго-восточная. Некоторым посетителям может быть удобно использовать ее. Время в пути от метро — 5 минут.

Личным автотранспортом: Введите в навигаторе «ФИРМА МДС» или «МДС Кирпич». Если вы находитесь в Москве — то он вас приведет к нам по адресу Рязанский проспект 86/1. Увы — парковки на территории офисного комплекса не предусмотренно. Рекомендуем оставить автомобиль у магазина Дикси (проехать вдоль Самаркандского бульвара еще 150-200 метров). Там всегда есть места. На проходной сообщить, что вы направляетесь в Фирму МДС, показать документ, войти на территорию, идти прямо в 3х-этажное здание. и далее двигаться по стрелочкам «МДС»

Если вы не пользуетесь навигатором По направлению из центра необходимо свернуть с Рязанского проспекта на последнюю перпендикулярную улицу ( внимание : следующий поворот через 30 метров — съезд на МКАД!). Для того, чтобы добраться до выставочного зала фирмы «МДС», следуя со стороны области (или с МКАД), необходимо въехать в Москву по Рязанскому проспекту, проехать до ближайшего разворота (около 2 км), развернуться и далее следовать так, как описано выше

Время работы:

Выставочный зал: Пн — Пт : 9:00 — 18:00, cб : 9:00 — 15:00, Вс: выходной

Склад: Пн-Пт : 9:00 — 17:00, Сб : 9:00 — 14:00. Вс : выходной. (последняя отгрузка за час до конца рабочего времени).

Отдел реализации:

+7 (495) 372-90-88, +7 (495) 377-61-76 Факс: (495) 372-90-88

В Группу Компаний МДС входят: ООО «Фирма «МДС» ИНН 7721594201 КПП 772101001 ОГРН 1077758743600

ИП Шамонин Анатолий Сергеевич ИНН 772132026972 ОГРНИП 307770000629932

ЗАО «Фирма «МДС» ИНН/КПП 7723117042 / 772301001 ОГРН 1027739665062

Также МДС входит в состав НКО «Ассоциация Независимых Продавцов Строительной Керамики». Никакие другие компании не являются аффилированными с Группой компаний МДС.

Выставочный зал «МДС» находится в последнем здании на Рязанском проспекте. Это два здания розового цвета (10-ти и 3-хэтажное), соединенные переходом, расположенные за черной решетчатой оградой.

голоса

Рейтинг статьи

Клинкер под затирку

Подсистемы крепления клинкера под затирку осуществляются с установкой на планку под затирку, где материал клинкера монтируется с опиранием в планку, которая формирует необходимый зазор для состава смеси затирки, а сама планка устанавливается на подсистему крепления вертикальную или межэтажную.

В данном типе крепления не имеет смысла устанавливать перекрёстный каркас крепления, а стоит позаботиться об надежности и статическом расчёте системы, так как вес облицовочного материала вместе с затиркой, имеет достаточные нагрузки.

1. Кронштейн усиленный
2. Прокладка
3. Профиль вертикальный Т-65*30*1,2
4. Профиль угловой УП-300*300
5. Планка под затирку стартовая
6. Планка рядная
7. Заклёпка 4*10
8. Доборные элементы

Система вентилируемого фасада: технические параметры

Вентилируемые фасады домов прочно заполнили большой сегмент рынка.

Конструкция НВФ имеет массу очевидных достоинств:

• Пожаробезопасность. Для облицовки фасадных частей зданий используются только те материалы, которые не подвержены горению.
• Отлично сохраняют тепло. Благодаря свойствам теплоизоляционных слоев, в помещениях сохраняется максимально комфортный микроклимат. Благодаря специальной паронитовой прокладке тепло сохранится надолго. Паронитовая прокладка устраняет мостик холода между кронштейном и стеной.
• Обеспечение звукоизоляции. Функцию защиты от посторонних шумов выполняет теплоизоляционный слой.
• Препятствуют образованию конденсата. Воздушный зазор, где свободно циркулируют воздушные потоки, не дает образоваться парам, поэтому утеплитель остается всегда сухим.
• Возможность во время работы скрыть все дефекты стен, которые образовались в процессе строительства.
• Устойчивость к образованию коррозии. Фасад оберегает несущие стены от коррозийного воздействия.
• Возможность в процессе работы реализовать любую дизайнерскую задумку.
• Система вентилируемого фасада имеет небольшой вес, поэтому может быть использована для построек различного типа.
• Система вентилируемых фасадов зданий проста в установке.
• Работу по обустройству фасадных систем можно проводить даже зимой.

Композитные панели цена

	Композитные кассеты	Визуализация
Алюминиевая система композит вертикальная
Расчет стоимости работ и материалов по монтажу композитных панелей Оптима
Монтаж
Наименование работ	Кол-во	Расход	Стоимость за ед. изм.	Цена
Монтаж композитных панелей с подсистемой из алюминия.	1	м2	1850	1 850,00 ₽
Итого:	1 850,00 ₽
Кронштейн несущий КН-100	0,9	0,9	76	68,03 ₽
Кронштейн опорный КН-100	2,1	2,1	55	115,50 ₽
Профиль Тавр 50*70*1,7 мм. Алюминиевый Т-70	2,25	2,25	174	391,50 ₽
Комплектующий материал
Наименование и размер	Кол-во	ед. из.	Стоимость за ед. изм.	Цена
Расходные материалы для монтажа композитных панелей	1	м2.	150	150,00 ₽
Крепёж для подсистемы крепления (икля и салазка)	1	м2.	520	520,00 ₽
композитная панель RAL (*Любой цвет по проекту)	1	м2.	1020	1 020,00 ₽
Транспортные расходы и сборка.	1	шт.	По Москве.	3 000,00 ₽
Итого:	4 690,00 ₽
Общая стоимость работ и материалов с доставкой  на м2 составляет:	6 540,00 ₽

Натуральный камень

В системе крепления вентилируемых фасадов натуральный камень с монтажными работами в торцевой пропил камня играет важную роль в отделке как основной плоскости фасада (рядовой зоны) так и отделке цоколя или входных групп. Дело в том что существует три способа его установки на подсистеме, и три типа крепления.

Варианты крепления камня

1. Штифтовое крепление камня
2. Пропил торцевой
3. Кайлы

• Вертикальная
• Горизонтально-вертикальная
• Межэтажная

Проектирование камня

1. По чертежам и планам
2. По геодезии
3. Комбинированное

Любой тип крепления основывается на статическом расчёте системы, и подбирается исходя из веса на м2 облицовки системы. Сложные архитектурные формы камня устанавливаются исходя из проектных решений здания и его геометрии.

Бетонная плитка

В 2012 году появилась возможность разработать систему для крепления бетонной плитки и разработать систему крепления данных облицовочных материалов.

Простота и надёжность данных систем из бетонной плитки, это фактура и неповторимость цветопередачи по сравнению с кирпичного формата облицовки. Система и подконструкция крепления плиток расположена на несущих стартовых и рядных планках под бетонную плитку и позволяет проработать грамотный и качественный монтаж узлов за счёт специального фиксатора (истанцира плитки)

Система включает:

1. Консоль несущую
2. Планку стартовую под плитку
3. Рядную шину
4. Прокладка консоли
5. Вставка горизонтальная
6. Направляющая 65*30*1,2 мм. (С-обр.)
7. Планка внешнего угла.
8. Угловой элемент L-образный

Вентилируемый фасад: плюсы и минусы

Преимущества вентилируемого фасада обуславливают его популярность. Технология используется для строений различного типа: деревянный дом, коттедж, жилые и многоквартирные постройки, монолитные и кирпичные здания.

Ниже рассмотрим главные плюсы методики:

• Простой и оперативный монтаж
• Монтировать навесной вентилируемый фасад можно в любое время года
• Отсутствие необходимости в специфической предварительной подготовке
• Можно скрыть любые дефекты стен
• Существенно улучшаются теплоизоляционные качества
• Вывод лишней влаги
• Препятствует образованию конденсата
• Навесные вентилируемые фасады проявляют устойчивость к воздействиям окружающей среды
• Долговечный вариант отделки наружных стен
• Выглядит эстетично и привлекательно
• Широкий ассортимент материалов для облицовки
• Большой выбор фактур и цветов
• Ремонтопригодность и возможность реставрации фрагмента навесного фасада
• Дает возможность сэкономить средства на отоплении в зимний период
• Малый вес конструкции

Среди минусов отметим:

• Со временем может произойти усадка теплоизоляционного слоя
• Сквозь щели обшивки может проникать влага
• Относительно высокая стоимость технологии
• Необходимость обращения к профессионалам для правильного проектирования и грамотного монтажа.

Несмотря на недостатки использование технологии навесного вентфасада остается популярной тенденцией во многих регионах нашей страны. Сфера применения НВФ широка и разнообразна, это оптимальный способ для качественного и оперативного облагораживания фасадов жилых и коммерческих зданий. Проветриваемый подвесной фасад стал популярен 20 лет назад. За это время производителями фасадных элементов были открыты и отработаны совершенно новые уникальные технологии, которые используются в современном строительстве. Разнообразные способы отделки подвесного фасада позволяют воплощать креативные задумки дизайнеров. Системы вентилируемых фасадов зданий гармонично выписываются в архитектурную стилистику современных домов.

Декоративная отделка фасада должна достигать нескольких целей:

• Устанавливать стоимость НВФ
• Обеспечивать хорошую защиту наружных стен
• Внешне выглядеть привлекательно и эстетично.

Разные виды отделки однозначно заслуживают отдельного внимания.
