Как сделать электростатическую коптильню

Возможные проблемы копчения и пути их решения

Даже если прибор был собран в соответствии с инструкцией, домашние повара (особенно неопытные) часто сталкиваются с рядом трудностей, особенно с низким качеством готового продукта. Давайте рассмотрим наиболее распространенные проблемы и их решения.

• Наличие горечи — обусловлено плохим отбором древесной стружки. Не рекомендуется использовать сосновые дрова, еловые опилки и опилки других хвойных деревьев, так как они содержат много смолы. Это, в свою очередь, негативно сказывается на вкусе готового блюда.
• Кроме того, избыточная влажность в щепе и чрезмерная концентрация в брикетах (специальных прессованных коптильных пластинах) негативно влияют на свойства продукта.
• Рассыпчатая, рыхлая структура может быть объяснена избытком влаги. Перед копчением ингредиенты следует высушить.
• Резкий запах — вяленое мясо и рыба должны как следует проветриваться не менее 6 часов. На самом деле, процедура приготовления еще не закончена, излишки дыма необходимо удалить.
• Низкая температура, отсутствие дыма — это явление чаще всего вызвано неисправностью нагревательных элементов. Проверьте нагревательные элементы на наличие неисправностей и при необходимости замените их.

Виды и классификация

По возможности переноса выделяются:

• Переносные;
• Стационарные;
• Складные модели.

По назначению:

1. Бытовые устройства;
2. Промышленные для производственных компаний.

По термообработке – холодного, горячего и полугорячего копчения.

Основные виды коптилен холодного копчения:

• С дыморегулятором;
• С водяным замком.

Классификация:

1. Цифровая коптильня. В аппарат укладываются опилки, задаются параметры готовки, устройство их выполняет и отключается автоматически. При работе можно прослеживать и регулировать действия. Прибор предназначен для квартир, дач.
2. Коптильня для плиты. В качестве электронагревательного элемента выступает плита, дым следует отводить через трубу в вентиляционное отверстие. Прибор герметичен, полностью укомплектован. Подходит для ресторанов, кафе.
3. Коптильня для квартиры. Малогабаритный прибор, оснащенный всеми необходимыми функциями. Максимальный вес погружаемых товаров 3,5 кг.

Преимущества копчения

Блюда аппетитно пахнут, и в коптильне горячего копчения изготовленной своими руками, хозяин может приготовить много вкусностей. При этом он потратит намного меньше денег, ведь такие продукты стоят в магазинах достаточно дорого. Готовить самому намного приятней и интересней.

Если вы не знаете, как сделать коптилку, то наши советы наверняка пригодятся вам.

У этого способа есть свои преимущества, поэтому его до сих пор применяют:

• дым уничтожает микробов и гельминтов, живущих в мясе;
• в копченостях сохраняются витамины, если их не окуривали при высокой температуре;
• продукты хранятся долго, поскольку дым «консервирует» их.

Агрегаты устанавливают на приусадебных участках или на даче. Есть и другие плюсы домашних установок: блюда готовятся быстро (мелкая рыба окуривается за 30 мин., птица и сало — 40 мин.).

Коптилка горячего копчения не займет много места в вашем дворе. Вы сможете нагревать ее разными способами: на открытом огне или углях. Есть как стационарные, так и переносные виды.

Конструкцию можно переносить, ставить в сарай или другое сухое место для хранения. Кроме того, установки делают из недорогих материалов, на их изготовление уходит не много времени.

Это интересно: Детские уличные качели для дачи и особенности их конструкций: разбираемся досконально

Как правильно пользоваться

Что можно приготовить в электрокоптильне

Чаще всего готовится мясо и рыба, сыр, домашние колбасы, овощи и даже некоторые фрукты.

Готовый продукт получается не только очень вкусным и ароматным. В нем не содержится никаких вредных компонентов и добавок, которые могут отрицательно сказаться на состоянии здоровья человека.

Полезные советы

Для того, чтобы использование электрокоптильни было полностью безопасным, а приготовленные продукты действительно вкусными, стоит придерживаться некоторых простых правил.

• Нужно следить, чтобы продукты во время копчения не касались стенок или нагревательного элемента.
• Совершенно все элементы, которые могут электризоваться, нужно аккуратно изолировать от корпуса устройства.
• Во время готовки нельзя прикасаться к продуктам руками.
• Влажность в помещении или на улице не должна быть более 80%.

Разберем – что такое электростатическая коптильня

В электростатической коптильне продукты готовятся быстрее за счет воздействия электростатического поля.

Молекулы дыма могут проникать более глубоко в продукты, что положительно сказывается на скорости приготовления копченостей.

В последние годы такой вид копчения становится все более популярным, особенно если говорить о промышленном производстве.

Внешний вид и принцип действия устройства

Электростатическая коптильня имеет достаточно простое устройство. Точно так, как и в других вариантах коптилен, продукты нужно поместить с предназначенный для этого отдел.

Принцип действия несложный. Под воздействием электрического нагревателя в дыморегуляторе начинают тлеть опилки. Дальше дым проходит сквозь специальную заряженную решетку, которая имеет полюс высокого напряжения. Ионы очень быстро попадают внутрь продуктов, которые находятся на отрицательно заряженном полюсе. Процесс копчения таким образом сокращается в несколько раз. Во время работы электростатической коптильни, лишний дым будет выходить сквозь дымоход.

Основные преимущества

Многие уверены в том, что с помощью электростатической коптильни не получится приготовить действительно вкусные копчености. Но разница между конструкциями заключается только в том, что в электростатическом устройстве есть специальный блок, благодаря которому дым может проникнуть более глубоко в продукты.

Процесс приготовления напоминает готовку на пару, но вместо горячего пара используется влажный дым.

Конструкции такого типа обладают достаточно большим количеством преимуществ. К основным из них можно отнести следующее:

• Электростатической коптильней очень легко пользоваться и можно быстро приготовить в домашних условиях вкусные и ароматные копчености.
• Конструкция имеет небольшие размеры, поэтому легко может поместиться даже в квартире или на балконе.
• В продаже имеются модели, вес которых не превышает десяти килограмм.
• Электростатические коптильни изготавливаются из высококачественной нержавеющей стали. Материал считается не только безопасным, но и долговечным. Кроме того, благодаря использованию нержавейки, коптильня имеет привлекательный внешний вид.
• Во время процесса копчения не нужно постоянно находиться рядом с конструкцией.
• Все копчености готовятся без использования жира.

Электростатические коптильни также имеют несколько минусов. Они достаточно дорогие, поэтому дешевле будет самостоятельно сделать устройство. Кроме того, в продаже имеется небольшой выбор компактных моделей.

Из каких составляющих изготавливается

Собрать электростатическую коптильню своими руками очень просто. Достаточно подготовить все необходимые материалы и инструменты, а также ознакомиться со схемами и чертежами. Готовая конструкция будет состоять из таких частей, как:

• Корпус, для которого используется диэлектрический материал. Это может быть пластик, дерево или металл.
• Электростатическая «излучающая» сетка-подвеска, для которой используется стальная, латунная или же медная проволока.
• Дымогенератор или блок коптильни, в котором будет вырабатываться дым.
• Системы для охлаждения дымового потока.

Одной из самых важных частей считается генератор электростатического поля. Есть достаточно много разных вариантов конструкций, но не все они могут предоставить должный результат копчения.

Излучающая сетка должна аккуратно устанавливаться на стенки конструкции. Дымогенератор располагается в нижней части агрегата.

В более мощных моделях электростатической коптильни, дымогенерирующий блок достаточно часто делают отдельной конструкцией вместе с охладителем дыма. Оба элемента в таком случае располагаются за пределами корпуса.

Обзор заводских моделей

ТермМикс

Максимальная мощность такой электрической коптильни – 1,25 кВт. В комплект входят следующие элементы:

• рабочий поддон – 2 шт.;
• тара для жира;
• мощный ТЭН агрегата (1,25 кВт), оборудованный регулятором нагрева, который дает возможность коптить продукты при любой погоде (поддон, в котором собирается жир, расположен прямо над ТЭНом и плотно прилегает к стенкам корпуса прибора).

Конструкция сделана из листовой холоднокатаной стали толщиной 0,6-1 мм. Снаружи металл имеет порошковое покрытие.

Прежде чем начать пользоваться коптильней, нужно протереть внутренние поверхности спиртовым раствором, затем включить устройство на 60 мин.

Время копчения находится в прямой зависимости от нескольких факторов:

• количества продуктов;
• температуры воздуха на улице.

Для рыбы может потребоваться 20 минут, для мяса – 2 часа.

Цена электрической коптильни составляет 2,3 тыс. рублей.

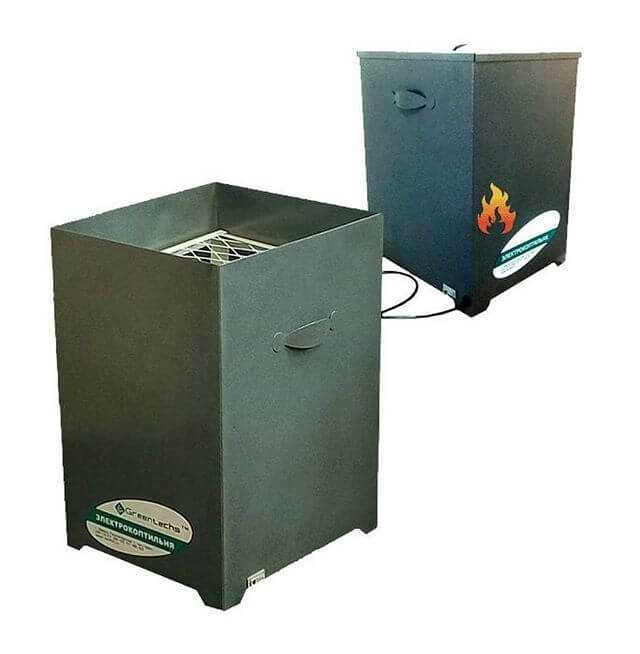

Greentechs

Этой двухуровневой моделью может воспользоваться даже новичок. Продукты готовятся очень быстро, получаются невероятно вкусными. Такая коптильня не требует разведения костра. Достаточно насыпать опилки, повесить продукты, защелкнуть крышку и подать электричество. Рыба коптится за 30 минут, сало – за один час. Корпус сделан из листовой холоднокатаной стали максимальной толщиной 0,7 мм. Снаружи металл имеет порошковое покрытие.

Устройство комплектуется специальной защитой нагревательного элемента от попадания жира. В аппарате можно одновременно коптить до 5 кг пищевых продуктов. На полчаса работы требуется 1,5 стакана опилок. Полезный объем такой коптильни достигает 16 л. Габариты системы – 310х285х450 мм, общая масса – 5 кг.

В полную комплектацию агрегата входят следующие элементы:

• крышка;
• лоток;
• жиросборник;
• секреты копчения;
• инструкция.

Стальной корпус коптильни имеет полимерное покрытие. ТЭН вмонтирован в самое дно. Над ним находится поддон, защищающий от попадания жира. Для установки решеток к корпусу приварены металлические уголки. Чтобы было удобнее транспортировать коптильню, конструкция совместно с крышкой оборудована специальными ручками.

В магазинах цена электрокоптильни составляет от 1 500 рублей.

Возможные проблемы копчения и пути их решения

Проще всего покупать специальные брикеты для копчения продуктов Даже в правильно работающем устройстве продукты могут не достигать надлежащего качества. Чаще всего встречаются следующие проблемы.

• Горьковатый вкус – обычно объясняют неправильным выбором щепок. Нельзя брать опилки сосны, ели и других хвойных пород, так как они включают слишком много смолы. Последняя и портит вкус.
• Тоже самое происходит, если используется слишком влажная щепа или слишком высокая концентрация в брикете.
• Неплотная рыхлая консистенция – связана с избытком влаги. Перед копчением мясо нужно просушить.
• Резкий запах – вяленое мясо нужно проветривать на свежем воздухе – не менее 6 часов. Процесс копчения на самом деле еще не завершен и от избытка дыма нужно избавиться.
• Низкая температура, отсутствие дыма – обусловлено неисправностью ТЭНов. Необходимо проверить или заменить элементы.

В самодельной коптилке не допускается использовать пластиковые детали. Даже при не слишком высокой температуре они деформируются.

Электростатическая коптильня для себя, наиболее простой вариант

Коптить сало и мясо можно достаточно просто и в условиях городской квартиры, где нет возможности установить и запустить генератор дыма, и тем более нет способа избавляться от продуктов горения стружек. Поэтому домашние модели электростатической коптильни изготавливаются компактными и маломощными.

Основные преимущества приведенного ниже варианта электрической коптильной камеры заключаются в следующем:

• Очень простая конструкция;
• Минимальное количество материалов и деталей, требующихся для изготовления коптильни;
• Легкое обслуживание.

К сведению! Для получения высокого качества обработки продуктов дымом в коптильне необходимо использовать регулируемое электростатическое поле

Основные положения и принцип работы коптильни с управляемым электростатическим полем изложены на видео

Конструкция камеры

Коптильня представляет собой корпус диаметром 300-350 мм и высотой 600-700 мм, можно использовать пластиковую или картонную трубу соответствующего диаметра. В нижней части корпуса изготавливается металлическое основание – гильза, лучше всего из алюминиевой или стальной емкости.

В данной конструкции нет отдельного выносного дымогенератора, вместо него используется встроенная модель. По сути, это лоток со всторенным электронагревателем. Так как объем электростатической камеры небольшой, то для одной сессии закладывается не более 70 мл мелкой опилки из бука или ольхи. В качестве нагревателя можно использовать китайский паяльник со снятой ручкой, вместо жала уложена согнутая спиралью медная проволока.

Основное количество дыма в коптильне образуется за счет возгонки сухой стружки при контакте с разогретой до 350-400оС спиралью нагревателя. В результате дым для электростатического копчения получается более холодный, влажный и насыщенный, чем при термическом разложении древесины. Большая часть дыма охлаждается на конусной тарелке в нижней части коптильни.

Для того чтобы избежать утечки дыма, в верхней части крышки устанавливается патрубок тройник, на который одевается емкость для сбора конденсата и миниатюрный вентилятор. Часть воздуха и дыма из электростатической камеры откачивается через полихлорвиниловую трубку для того, чтобы создать разрежение и предотвратить утечку запахов и дыма.

Устройство электростатического блока

Электрическая часть коптильни состоит из трех частей:

• Генератора электростатического высокого напряжения;
• Подвески для мяса и рыбы;
• Направляющей сетки.

В верхней части коптильни на керамических изоляторах установлена решетка, на которую одевается подвеска с продуктами. К решетке подключается отрицательный электрод электростатического генератора. Вдоль стенок коптильни укладывается ватман с наклеенной проволокой, это положительный электрод. На проволоке припаяны заостренные отрезки из той же проволоки, они направляют поток заряженных молекул в сторону продуктов.

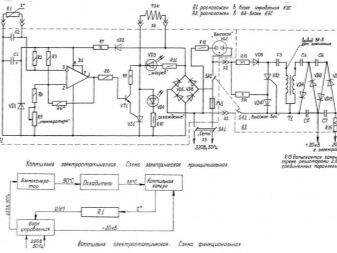

Схема генератора

Наиболее сложная часть электростатической коптильни – это электронная схема генератора постоянного высоковольтного напряжения. Схема генератора электростатики представлена ниже.

В основе схемы используется высоковольтный трансформатор ТДС17. Для формирования прямоугольных импульсов используется схема, собранная на NE555 из мощного полевого транзистора IRF3205, рабочая частота задающих цепей около 10кГц, но ее можно регулировать с помощью переменного резистора R5. В результате потенциал электростатического поля на сетке коптильни может изменяться в пределах 10%. Для питания схемы используют сборку ЕН 8 142 серии.

В качестве первичной обмотки используют многожильный медный провод диаметром 1 мм, десять витков наматываются непосредственно на магнитопровод. При настройке генератора высоковольтного поля, возможно, придется поменять местами подключение, чтобы на выходе получилась нужная для коптильни полярность.

Разберем – что такое электростатическая коптильня

В электростатической коптильне продукты готовятся быстрее за счет воздействия электростатического поля. Молекулы дыма могут проникать более глубоко в продукты, что положительно сказывается на скорости приготовления копченостей.

В последние годы такой вид копчения становится все более популярным, особенно если говорить о промышленном производстве.

Внешний вид и принцип действия устройства

Электростатическая коптильня имеет достаточно простое устройство. Точно так, как и в других вариантах коптилен, продукты нужно поместить с предназначенный для этого отдел.

Принцип действия несложный.

1. Под воздействием электрического нагревателя в дыморегуляторе начинают тлеть опилки.
2. Дальше дым проходит сквозь специальную заряженную решетку, которая имеет полюс высокого напряжения.
3. Ионы очень быстро попадают внутрь продуктов, которые находятся на отрицательно заряженном полюсе.
4. Процесс копчения таким образом сокращается в несколько раз.
5. Во время работы электростатической коптильни, лишний дым будет выходить сквозь дымоход.

Основные преимущества

Многие уверены в том, что с помощью электростатической коптильни не получится приготовить действительно вкусные копчености. Но разница между конструкциями заключается только в том, что в электростатическом устройстве есть специальный блок, благодаря которому дым может проникнуть более глубоко в продукты.

Процесс приготовления напоминает готовку на пару, но вместо горячего пара используется влажный дым.

Конструкции такого типа обладают достаточно большим количеством преимуществ. К основным из них можно отнести следующее:

• Электростатической коптильней очень легко пользоваться и можно быстро приготовить в домашних условиях вкусные и ароматные копчености.
• Конструкция имеет небольшие размеры, поэтому легко может поместиться даже в квартире или на балконе.
• В продаже имеются модели, вес которых не превышает десяти килограмм.
• Электростатические коптильни изготавливаются из высококачественной нержавеющей стали. Материал считается не только безопасным, но и долговечным. Кроме того, благодаря использованию нержавейки, коптильня имеет привлекательный внешний вид.
• Во время процесса копчения не нужно постоянно находиться рядом с конструкцией.
• Все копчености готовятся без использования жира.

Электростатические коптильни также имеют несколько минусов. Они достаточно дорогие, поэтому дешевле будет самостоятельно сделать устройство. Кроме того, в продаже имеется небольшой выбор компактных моделей.

Из каких составляющих изготавливается

Собрать электростатическую коптильню своими руками очень просто. Достаточно подготовить все необходимые материалы и инструменты, а также ознакомиться со схемами и чертежами. Готовая конструкция будет состоять из таких частей, как:

• Корпус, для которого используется диэлектрический материал. Это может быть пластик, дерево или металл.
• Электростатическая «излучающая» сетка-подвеска, для которой используется стальная, латунная или же медная проволока.
• Дымогенератор или блок коптильни, в котором будет вырабатываться дым.
• Системы для охлаждения дымового потока.

Одной из самых важных частей считается генератор электростатического поля. Есть достаточно много разных вариантов конструкций, но не все они могут предоставить должный результат копчения.

В центральной части корпуса устройства нужно смонтировать съемную подвеску из проволоки, к которой будут прикрепляться предварительно подготовленные продукты.

Излучающая сетка должна аккуратно устанавливаться на стенки конструкции. Дымогенератор располагается в нижней части агрегата.

В более мощных моделях электростатической коптильни, дымогенерирующий блок достаточно часто делают отдельной конструкцией вместе с охладителем дыма. Оба элемента в таком случае располагаются за пределами корпуса.

Сборка самодельной электростатической коптильни

Альтернативой эбонитовым кольцам являются диэлектрические стержни из прочного дерева. То же самое касается и опор под решетку.

Корпус электростатической коптильни можно сделать из дерева/фанеры. Данный материал является диэлектриком, поэтому безопасен в использовании.

Корпус коптильни оборудуют крышкой. К ней крепят штуцер для крепления дымоотвода и термометр.

• Шланг надевают на штуцер и выводят в вентиляцию/форточку/окно.
• Самодельную электростатическую коптильню часто делают из плотного картона, фанеры или доски в виде вертикального ящика размером 40*40*60 см.

Распространенный вариант электростатической коптильни — прибор с системой охлаждения. Подходит для тех, кто экономит пространство и не хочет увеличивать длину дымохода.

Видео: обзор самодельной электрической коптильни

Благодаря дымоходу внутри камеры для копчения нет излишней задымленности. В заводских коптильнях встроены специальные датчики, регулирующие температуру внутри установки и степень насыщения дыма.

Внизу камеры устанавливают сетку, к которой при помощи изолированного кабеля подключают анод.

Подвешивают продукты — каждый кусок мяса/сала или рыбы на отдельный крючок. Заготовки подключают к катоду. Штырь плотно втыкают на несколько сантиметров.

Подключать к отрицательному полюсу напряжения нужно все сырье.

• Установку закрывают крышкой, и поджигают топливо.
• После того, как начнет вырабатываться заметный дым, трансформатор подключают к розетке.

Электрическая коптильня очень популярна не только среди владельцев собственных участков. Компактные электроприборы для копчения используют в домашних условиях. Самому сделать такой прибор несложно. Зачастую его собирают из старого холодильника или металлической емкости.

В среднем на приготовление заготовок уходит несколько часов. Все зависит от напряжения, температуры дыма, количества сырья и др. Владельцы самодельных электростатических коптилен отмечают, что установить оптимальное время для копчения можно только экспериментальным путем.

Процесс копчения в домашних условиях всегда был достаточно трудоемким мероприятием, особенно, если речь шла о наиболее деликатесной форме — холодной обработке дымом. Приходилось в течение долгих часов следить за температурой и качеством процесса, поддерживать исправную работу дымогенератора и, главное, контролировать, насколько точно поток дыма направлен на закладку из мяса или рыбы. Процесс можно серьезно упростить, если сделать своими руками электростатическую коптильню. Качество обработки практически не изменится, а забот и проблем заметно поубавится.

Самостоятельное изготовление

Существует два типа коптилен с электростатическим контуром, которые возможно изготовить в домашних условиях своими руками:

• на старом телевизионном трансформаторе;
• на старом двухтактном двигателе или же катушке зажигания.

Различаются они между собой только теми блоками, посредством которых коптильня генерирует поле, а сам корпус и внешний вид могут быть одинаковыми.

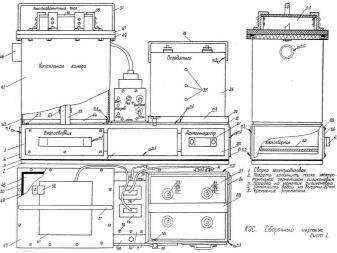

Схемы и чертежи

Чтобы сделать коптильню, необходимо четко понимать, как именно должен выглядеть и из чего состоит конечный результат работы. На общей схеме электростатической коптильни можно обнаружить все необходимые элементы, в частности и сам духовой шкаф, корпус которого может быть выполнен как из металла, так и из дерева или даже плотного пластика. Рядом с ним должен быть прикреплен генератор напряжения.

Подбор материалов и комплектующих

Напряжение в коптильной установке должно варьироваться в пределах 20-30 кВт, для чего используется высоковольтный генератор. Он также может быть изготовлен самостоятельно.

• Из катушки зажигания и машинного коммутатора. Блок высокого напряжения, собранный с помощью катушки и аккумулятора, представляет собой простую схему с источником питания и ключом. Задающий импульсы генератор должен быть с частотой 1-2 кГц, а напряжение всей цепи – 12 В, что потребует около 1-2 А.
• Из строчного трансформатора. Как и в первой схеме, здесь импульсы, поступающие от генератора, управляют транзистором. В итоге получается 20-25 кВт постоянного напряжения. И первый, и второй вариант схемы предполагают наличие генераторов, функционирующих на определенных частотах. В первом случае нужна частота 1000-2000 Гц, а во втором – 14000-16000 Гц. Лучше все же использовать генератор из развертки телевизора, так как он больше ускоряет движение частиц дыма, и процесс завершается раньше.

После выбора источника напряжения, необходимо перейти к изготовлению парогенератора. Самым лучшим корпусом для него послужит чугунная жаровня или нержавеющая кастрюля с толстыми стенками и дном. На дно тары насыпается слой крупы гранита или известняка в 2-3 см и укладывается нагреватель.

Отверстие, просверленное в крышке, закрывающей генератор, оборудуется штуцером и гибким пластиковым или металлическим гофрированным шлангом. Второй конец такого шланга присоединяют к охладителю дыма. Этот охладитель изготавливают из небольшой емкости для воды медной трубки длиной не менее 150 см. Медь сворачивают спиралью так, чтобы она помещалась в емкость, и к ее выводам присоединяют шланги от генератора дыма и вентилятора.

Инструкции по сборке

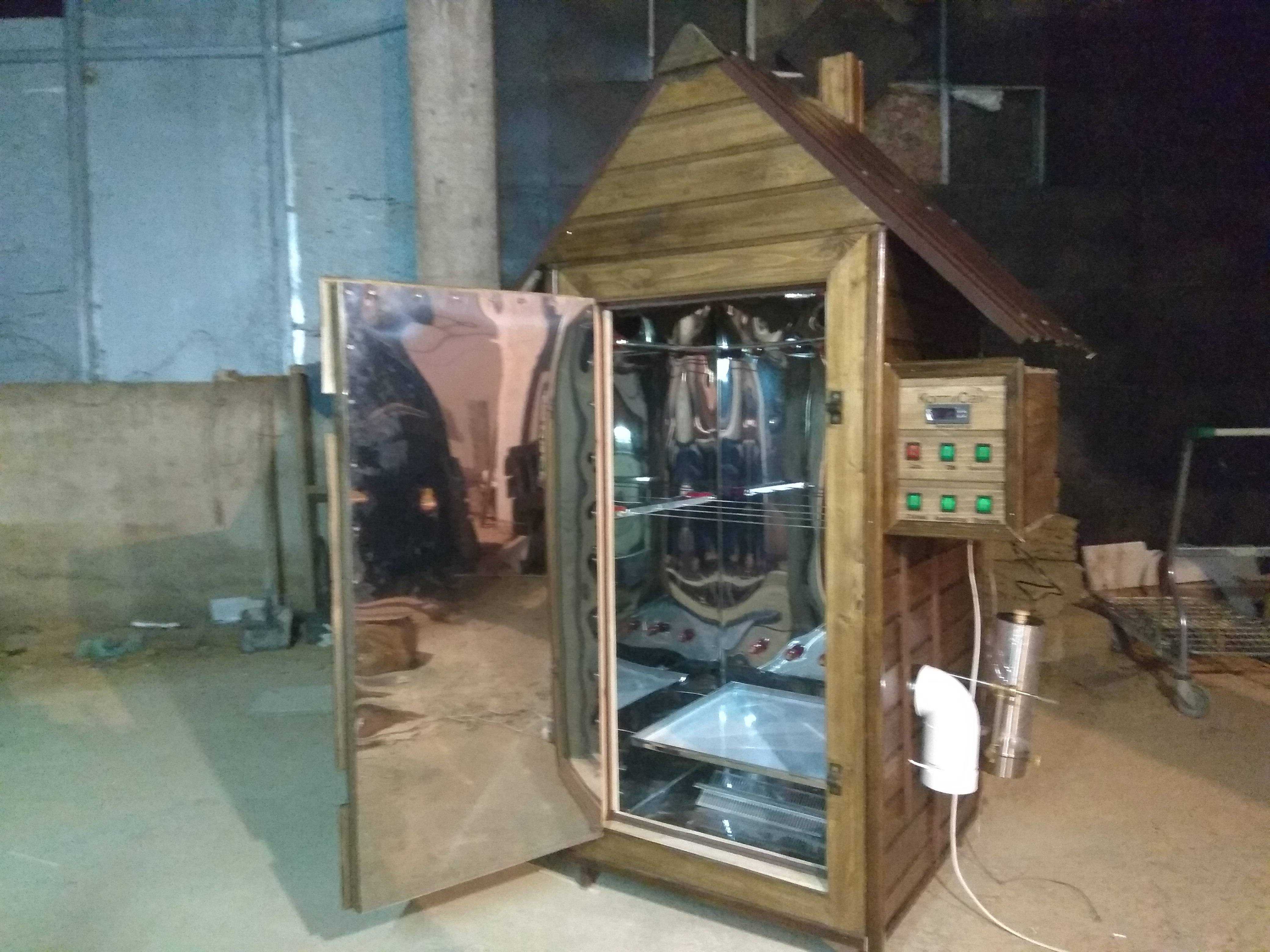

Самодельный коптильный шкаф лучше всего изготавливать из дерева или металла, но в последнем случае сложнее оборудовать изоляцию, да и стоит такой вариант дороже.

Собирается он размерами 70х50х100 см с дверью на петлях, которая должна очень плотно примыкать и не оставлять щелей. Анод (положительно заряженный электрод) выполняют из оцинкованной жести. Такую жесть снабжают остриями, которые направлены в сторону продукта – это создаст большую напряженность поля. Острия делаются с помощью надреза уголком и отгиба. Вместо жести, также можно приспособить металлическую ячеистую решетку.

Чтобы подготовить готовую коптильню к работе, необходимо расположить в скороварке или жаровне щепу и включить нагреватель. В коптильный шкаф загружают сало или рыбу и включают вентилятор. Как только дым начинает поступать в бесперебойном режиме, дверцу шкафа можно закрыть и включить генератор. После завершения процесса копчения генератор нужно отключить и подождать две минуту, чтобы он остался без напряжения. Прежде чем трогать шкаф, отключают парогенератор и вентилятор, устройство разгружается, и только после этого производится влажная уборка всех запачкавшихся поверхностей.

Высоковольтный генератор для копчения электростатикой

После того, как он заинтересовался электростатическим выжиганием, в течение нескольких месяцев практически ежедневных экспериментов было разработано высоковольтное устройство с циклическим таймером. Еще несколько месяцев ушло на подбор компонентов и разработку окончательной сборки.

Характеристики высоковольтного блока:

• Размеры корпуса: 135x75x50 мм. (без учета блока питания и выступающих частей);
• Напряжение питания: 12 В, потребляемый ток до 1 А;
• Электропитание: 220 В 2A в комплекте;
• Выходное напряжение:

20 кВ (регулируемый);

Дисплей: OLED ;Блок управления: энкодер.

Демонстрация работы

Обратите внимание, что вам понадобится высоковольтный кабель для подключения высоковольтного генератора к коптильне. Проще всего заказать его на aliexpress, задав в поиске «высоковольтный провод» или «высоковольтный провод»

Такая проволока используется в CO2 лазерных станках, и конкретно в этом устройстве. Заявлено, что он выдерживает напряжение до 40 кВ.

Кроме этого, возможно, подойдут провода ПМВК, ПВН, ПВВ, а если их нет, то подойдет советский антенный кабель, я пробовал:

Практическая часть

Теперь нам нужно сделать высоковольтный дымовой блок (далее — ВН блок). Для этого мы используем детали с Aliexpress. Нам понадобятся:

1. Любой источник питания с напряжением от 12 до 16 В. 16 В обеспечивает максимальный выход блока высокого напряжения и является пределом мощности для микросхемы NE555, на которой работает ШИМ.

1. Вольтметр — амперметр для визуального контроля силы процесса обжига. Использование вольтметра/амперметра позволяет отрегулировать ток и напряжение до оптимального для используемой коптильни. Это также позволяет регулировать напряжение копчения для различных уровней влажности, например, для зимы и лета.

1. Сам блок ШИМ. Он может быть разным, но должен вырабатывать импульсы с частотой не более 1500 Гц. Это максимальная эффективная частота для используемых высоковольтных СВЧ диодов. Кроме того, мощность должна составлять не менее 4 ампер, больше — надежнее. Я, например, вполне доволен тем, что купил на Aliexpress. По правде говоря, вам нужно перевести его на более низкую частоту, заменить конденсатор, указанный стрелкой, на 103 (то есть 001мкф).

1. Катушка зажигания. Я не могу сказать наверняка, что будет работать лучше, я использовал 12-вольтовую катушку от Toyota A/M. Я предполагаю, что лучше использовать катушку для работы с электронным зажиганием.

1. Используемые диоды взяты из микроволновой печи на 0,35 А 15000 В. Они одинаково хорошо выдерживают нагрузку, даже короткое замыкание. Как правило, существуют диоды до 2,5 ампер, это для очень сильных курильщиков.

1. Кроме того, есть еще конденсаторы. Благоприятно 15000 вольт и около 560 пФ. Отклонение до 25% в обе стороны не ухудшит качество собранного на них выпрямителя.
