✅ как сделать скважину в колодце своими руками

Укрепляющие и усиливающие конструкции

Усилению подлежат два элемента: обсадная кладка и устанавливаемый кондуктор. Операцию по армированию проще выполнить в прочном бетонном колодце. Для выполнения работы в стенки верхнего, нижнего и одного из средних элементов вмуровывают по четырем осям анкерные болты, к которым впоследствии прикручивают вертикальные стойки из стального профиля. Стойки обваривают на двух-трех уровнях окантовывающими стержнями, которые должны образовать квадраты. В вершины квадратов вваривают арматурные прутья, скрепляющие их между собой.

Укрепление кондуктора выполняют таким образом. Намечают точку, в которую войдет скважина, вокруг нее в колодец заглубляют уголки, расположенные строго вертикально. Уголки обваривают между собой по периметру. Если перед этим была сделана обвязка колец, конструкции соединяют, обеспечивая жесткую фиксацию.

Использование источников воды зимой

Скважину консервировать необязательно (исключение, так называемые летники – скважины с оголовком).

Обслуживание колодца и скважины

Профилактические мероприятия по обслуживанию колодца проводятся ежегодно. Также каждые 5 лет или чаще необходимо осуществлять чистку стенок от заиливания.

Обслуживание скважины проще. При грамотном обустройстве нужно лишь следить за ее работой. Она не нуждается в ежегодной очистке. Профилактические мероприятия проводятся 1 раз в 5 лет.

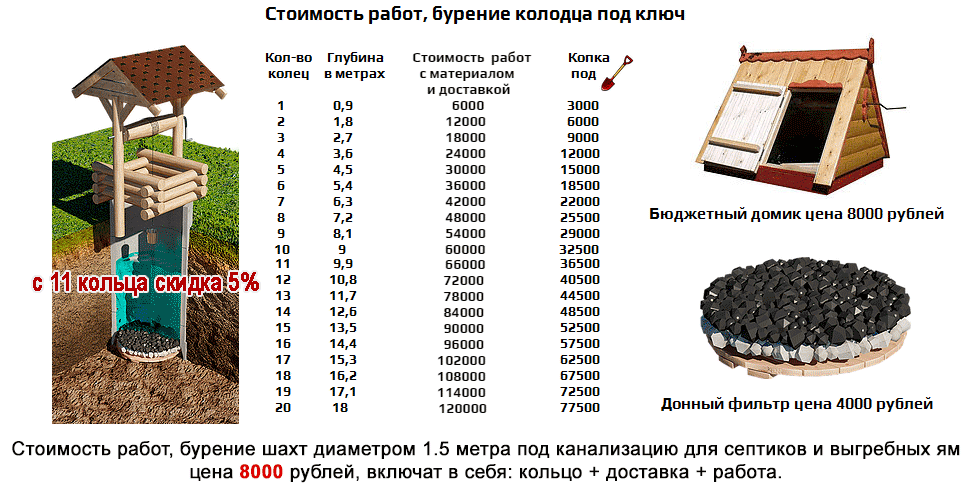

Сравнение цен

Стоимость гидротехнического сооружения складывается из следующих параметров:

земляные работы из расчета на каждый погонный метр глубины;
объем используемых материалов;
частота обслуживания сооружения;
оборудование;
привлечение спецтехники.

По монтажу дешевле обходится колодец. В этом его единственный плюс. Однако обслуживать колодец нужно ежегодно. В этом плане он обходится дороже.

Подведение итогов: что же все-таки лучше выбрать

Чтобы понять, что все-таки лучше, приведем общую сравнительную таблицу:

Критерий	Колодец	Скважина
Стоимость	64 тыс. руб.	170 тыс. руб. (без учёта акций и скидок от компании мосводострой)
Работы для создания источника	Копка.	Бурение.
Оборудование для автономной работы	Автоматика.
Качество воды	Возможно химическое и бактериологическое загрязнение.	Может потребоваться водоподготовка из-за химического состава грунта (уровень содержания железа, жесткость).
Стабильность	Может пересохнуть, есть сезонная зависимость уровня воды.	Нет сезонной зависимости. гарантия на скважину 3 года.
Зависимость от электричества	Электричество необходимо для автоматической подачи воды в дом.
Срок службы	От нескольких лет.	Скважина на песок — не менее 5 лет. скважина на известняк — средний срок службы 30 лет.
Дебит	0,5-1 куб. м/час.	В среднем 3 куб. м/час.
Ежегодная чистка	Обязательна.	Не нужна.
Для какого участка подходит	Для дачи, сезонного проживания или дома с невысоким потреблением воды.	Для дома с постоянным проживанием.

Скважина выигрывает почти по всем параметрам, кроме цены.

Колодец обходится дешевле, но подходит не для всех домовладений.

Скважина хоть и дороже, но гарантировано покрывает расход воды и позволяет комфортно чувствовать себя в загородном доме, кроме того её стоимость окупится благодаря эксплуатационным преимуществам и экономии на обслуживании.

Как подготовиться

Подготовку начинают с выбора способа. Для того чтобы работу выполнить качественно, получить планируемый результат, необходимо:

Изучить состав грунта ниже дна выработки. Для этого желательно провести шнековое бурение, чтобы по добытым образцам определить, на какую глубину необходимо увеличить колодезную шахту и получить требуемый уровень воды.
На основании полученных образцов грунта, по совету специалистов принять решение, какой использовать метод погружения

Важно, чтобы под дном выработки не оказалось плывуна (слоя ила песка и глины, перемешанного с водой), который может осложнить задачу, а иногда повлиять на решение о прекращении эксплуатации источника.
Спуститься и изучить состояние ЖБИ, возможных трещин, разгерметизации стыков между кольцами.
Определить состояние и способность грунта на дне выработки, не допустить опускания бетонной конструкции при углублении.
Приняв решение о способе увеличения дна, подготовить необходимые материалы, инструменты и оборудование.

Нюансы установки фабричных конструкций

Если приобретен стальной или пластиковый скважинный колодец, изготовленный в заводских условиях, задача, как сделать колодец под скважину, становится намного легче.

В этом случае важно правильно смонтировать приобретенную конструкцию, чтобы она обеспечивала надежную защиту аппаратуре, которая обслуживает скважину:

Сначала подготавливают котлован, габариты которого должны превышать размеры корпуса минимум на 30 сантиметров.
На дне котлована делают гравийно-песчаную «подушку». Когда конструкция пластиковая, поверх насыпи заливают бетонную стяжку толщиной не меньше 5 сантиметров.
В днище колодца делают отверстие для монтажа обсадной трубы.
Корпус помещают в котлован таким образом, чтобы его горловина располагалась выше уровня грунта на 10 сантиметров. Это защитит колодец от попадания поверхностных стоков.
Герметизируют место подсоединения обсадной трубы к колодцу, для чего можно задействовать специальные гильзы, привариваемые ко дну колодца.
Для выравнивания кессона при установке в котловане используют брусья. По периметру его обсыпают глиной и трамбуют, создавая эффективную гидроизоляцию. Для снижения потерь тепла можно делать обсыпку керамзитом.
Трубы и кабели, находящиеся в кожухах, помещают в технологические отверстия стен и герметизируют все соединения.
Котлован засыпают грунтом.
Устанавливают крышку колодца.

По желанию заливают по периметру неширокий бетонный пояс, который защитит стенки от проникновения влаги и тем самым значительно продлит время эксплуатации конструкции.

Создание стен колодца для скважины

В инструкции, описывающей возведение стен кессонного колодца со скважиной, предусматривается поэтапное выполнение работы:

Все поверхности обтягивают плотным полиэтиленом. Благодаря этому создается гидроизоляционный контур, обеспечивающий защиту от влаги находящегося в кессоне оборудования.
Отступив от сетки 5 сантиметров, приступают к установке арматурной обвязки, представляющей собой решетку, у которой размеры ячейки составляют около 20 – 25 сантиметров.
Для арматуры используют пруток толщиной не меньше 5 миллиметров.
Потом монтируют опалубку, задействуя брусья и доски. Поскольку стены должны получиться довольно толстыми, нужно предусмотреть места для распорок, которые защитят создаваемую конструкцию от выдавливания бетонной массой.
Чтобы не допустить протекания раствора, опалубку изнутри обшивают полиэтиленом, прикрепляя его к брусьям и доскам с помощью строительного степлера.
Заливают бетонную смесь и обрабатывают ее, применяя виброуплотнитель, дают полностью высохнуть, на что уходит почти 4 недели. На 10 день разрешается демонтировать дощатые щиты.
Когда стены полностью высохнут, в них перфоратором делают отверстия в местах, где планируется монтаж труб. Чтобы не допустить повреждения, их при прокладке помещают в специальные металлические гильзы. Зазор, имеющийся между краем отверстия в стенах и гильзой, герметизируют саморасширяющейся монтажной пеной.

Альтернативой бетонным стенам является кирпичная кладка или железобетонные кольца

Но во втором случае повышенное внимание требуется уделить герметизации швов

Коротко о главном

Колодец отличается от скважины прежде всего меньше глубиной, более доступным способом изготовления и обслуживанием. Состоит он из 3 частей – оголовка, ствольной части и водоприемника. В зависимости от типа грунта и глубины водоносного слоя колодцы бывают – ключевыми, шахтными и трубчатыми. Чаще всего применяется 2-ой вариант. Кроме того, различаются их конструкции по модификации водоприемной части на 3 вида – совершенные, несовершенные и с зумпфом.

Максимально точно определить уровень залегания воды можно только путем геодезического бурения, а менее точно – по соседним источникам, специальным картам, растениям и народными способами. При этом копать шахту лучше всего зимой, а место выбирать в соответствии со спецтребованиями. При выборе ж/б-колец необходимо учитывать размеры, соответствие ГОСТу, качество отливки и марку производителя.

Установка колец осуществляется 2-мя способами:

Поочередным.
Одновременным.

Правила выбора ж/б-колец

Конструкция колодца для питьевой воды предъявляет высокие требования к качеству составных элементов – то есть ж/б-колец. Прежде всего они должны соответствовать нормативам ГОСТ 8020-90. В противном случае может возникнуть ситуация, когда в ходе монтажа кольца не состыкуются из-за неразмерных частей замкового механизма при кажущихся одинаковых общих габаритах. Это сильно усложнит процедуру установки и потребует доработки ж/б-изделий уже вручную.

Пример внешнего оформления ж/б-колодцаИсточник berizon.ru

Помимо этого нюанса при выборе ЖБИ-колец рекомендуется учесть следующий ряд полезных советов:

Чаще всего при обустройстве колодезной системы водоснабжения применяются экземпляры с внутренним диаметром 80, 90 или 100 см. При высоте 0,9 м их объем составляет порядка 0,7-0,8 м³, что вполне достаточно для нужд водопотребления среднего дома. Это прочные, удобные в установке и эксплуатации, долговечные изделия с толщиной стенки в 160 мм.
Качество отливки тела, замковых частей должно быть хорошим – без дефектов. При посадке кольца должны сидеть плотно – без люфта. Монтажные петли должны быть изготовлены из прутка достаточной толщины и иметь диаметр, позволяющий без труда проводить через них трос.
Далеко не последнее значение имеет марка производителя. Это должен быть известный завод с заверенной репутацией, реальным отзывами и приемлемой ценой продукции.

Для удобства распознавания различных по характеристикам изделий применяется довольно-таки простая маркировка. Например, КС-10-9, где «КС» – означает «кольцо стеновое», цифра «10» – внутренний диаметр, а «9» – высота, при этом оба параметра измеряются в десятках сантиметров.

Для лучшей изоляции шахты стыки колец герметизируютсяИсточник мастер-колодец.рф

Строительство колодца: какой выбрать – шахтный или трубчатый

Выбор варианта водоснабжения для загородного участка зависит от многих факторов. В первую очередь необходимо определить расход воды, соответствующий потребностям в конкретном случае. Существует два распространенных варианта водоснабжения дома, который невозможно подключить к централизованной коммуникации.

Самые распространенные варианты водоснабжения в частном доме – это колодец и скважина

Первый из них – скважина, то есть трубчатый колодец. Однако такой вариант не подходит для самостоятельной установки, так как требует задействования специального бурового оборудования. В свою очередь, шахтный колодец вполне реально организовать самостоятельно. Причем для этого не требуются профессиональные навыки. Чтобы сделать колодец такого типа достаточно просто следовать инструкции.

Для организации колодца подходящей конструкции необходимо сначала ознакомиться с факторами, влияющими на выбор водоснабжения. Ключевым из них является глубина залегания водоносного слоя. Она может быть разной и зависит от индивидуальных особенностей местности, на территории которой располагается дачный участок.

Также важным фактором, определяющим тип будущего водоснабжения, является вид грунта. Например, если почва очень каменистая, то бурение скважины (трубчатого колодца) вызовет определенные затруднения. В таких случаях рекомендуется выкопать шахтную разновидность.

Перед началом установочных работ и покупкой необходимого материала и оборудования рекомендуется заранее определить суточную норму воды. Данная цифра должна соответствовать вашим потребностям, поэтому она определяется в зависимости от региона, количества проживающих человек и других, второстепенных факторов. После расчета потребления жидкости подбирается наиболее подходящий вариант водяного насоса для колодца.

Классический шахтный колодец в большинстве случаев является наиболее оптимальным вариантом

Важно знать, что существует три водоносных слоя, однако чаще всего используется средний. Этот факт объясняется тем, что верхний слой содержит воду, которая отличается крайне низкими качественными характеристиками, поэтому является непригодной для питья

Это связано с тем, что в него попадают осадки в виде дождя и талого снега.

В свою очередь, самый глубокий слой, который называется артезианским, содержит чистую, качественную воду. Однако стоимость бурения скважины, способной осуществлять забор жидкости из него, слишком высока. Обслуживание такого колодца является дорогостоящим. Таким образом, самым подходящим вариантом является средний водоносный слой.

Стандартная глубина скважин колеблется в пределах от 10 до 20 м. В некоторых ситуациях (из-за особенностей местности) установка обычного колодца является попросту невозможной. Это вынуждает хозяев дачных участков обращаться за помощью к специалистам, использующим буровую технику.

В остальных случаях рекомендуется устанавливать шахтную разновидность, которая является наиболее приемлемой. В случае необходимости можно воспользоваться услугами профессионалов. Цена копки колодцев с кольцами (общая сумма) может быть разной. Она зависит от количества элементов, их габаритов, а также от расценок компании, которая занимается работой такого рода.

Для установки трубчатого колодца необходимо специальное оборудование

Использование трубчатого колодца имеет еще один минус, который в некоторых случаях является довольно существенным. Работа скважины зависит от качества подачи электроэнергии. Поэтому, если в вашем доме постоянно происходят перебои с электричеством, лучше отдать предпочтение обычному колодцу.

Разработка изготовления кессона

Материалы

Сейчас устройства кессонного типа делают из самых различных материалов:

Совет! Дабы не допустить деформацию кессонной емкости, эксперты советуют монтировать ее не на грунт, а на цементную подушку толщиной от 5 см.

Железные – производятся из стали с антикоррозионным покрытием. Характеризуются большими показателями водонепроницаемости и механической прочности. Как и пластиковые, требуют необходимого утепления. Главный недочёт – большая цена.

Для обеспечения герметичности всех соединений рекомендуется приварить нижнюю часть кессона к обсадной трубе, в случае если это вероятно. Дабы на стены кессона не попадала влага, по периметру возможно выполнить отмостки из бетона.
Цементные – изготавливаются самостоятельно. При соблюдении разработки монтажа не уступают в герметичности металлическим и пластиковым колодцам фабричного производства.

Ниже мы поведаем, как возможно самим сделать кессонный колодец из бетона.

Подготовка котлована

На начальной стадии работы около скважины с установленной обсадной трубой выкапываем котлован:

Дабы не повредить оголовок и скважину, используем лишь ручной инструмент.
Минимальный размер колодца – 1х1х1м, большой 01,5х1,5м при глубине 1,8 — 2м.
Сам котлован направляться делать больше, потому, что часть объема «съедят» стенки, подсыпка пола и утепление по периметру.
На дно вырытого котлована насыпаем 20 см гравийно-песчаной смеси. Смесь увлажняем и трамбуем , пока она не прекратит уменьшаться в объеме.

Затем возможно приступать к формированию стенок.

Стенки кессонного колодца

Инструкция по возведению стен предусматривает работу по такому методу:

Сначала все поверхности обтягиваем плотным полиэтиленом. Это создаст дополнительный гидроизоляционный контур и защитит расположенное в кессоне оборудование от попадания жидкости.
Отступаем от сетки около 5 см и устанавливаем арматурную обвязку. Армирование колодца является решёткой с размером ячейки около 200-250 мм.
Арматуру вяжем либо свариваем из прутка толщиной не меньше 5 мм.
После этого из досок и брусьев монтируем опалубку. Потому, что стенки будут достаточно толстыми, предусматриваем места для установки распорок – они защитят нашу конструкцию от выдавливания массой бетона.

Совет! В случае если высота кессонного колодца превышает 1,5 м, то опалубку направляться монтировать в два приема, заливая один контур за другим.

Дабы исключить протекание раствора, изнутри обшиваем опалубку полиэтиленом, закрепляя его на досках и брусьях строительным степлером.
Заливаем бетон в опалубку, обрабатываем его виброуплотнителем и оставляем сохнуть. Полное высыхание занимает около 30 дней, но уже на 10 сутки дощатые щиты возможно демонтировать.
По окончании полного подсыхания стен посредством перфоратора проделываем в них отверстия в местах прохождения труб.

Совет! Дабы трубы не повреждались, прокладываем их через стенке в особых железных гильзах. Зазор между краем отверстия и гильзой в стенке герметизируем саморасширяющейся монтажной пеной.

В качестве альтернативы цементным стенкам возможно применять кирпичную кладку либо кольцевые бетонные трубы

Конечно, в этом случае нужно уделять самое внимание герметизации швов

Монтируем перекрытие

Весьма серьёзным есть верный монтаж перекрытия:

На верхней части стен монтируем монолитный армированный пояс. В него закладываем арматурную сетку с ячейкой не более 150 см, по окончании чего заливаем бетон в опалубку высотой до 150 мм.
На монолитный армированный контур укладываем доски толщиной от 30 мм. Укладку производим с минимальным зазором, не забывая оставлять место для обустройства люка.
Для качественной гидроизоляции покрываем доски полиэтиленом, фиксируя его железными скобами.
По периметру колодца и по краю люка делаем опалубку.
Заливаем в опалубку бетон, разравниваем его и оставляем сохнуть.

Совет! Дабы поверхность теряла воду медлительно, и цемент успел собрать большую прочность, стоит накрыть крышку колодца полиэтиленовой пленкой. Иногда пленку необходимо поднимать и увлажнять цементное перекрытие.

В то время, когда заливка высохнет, в предварительно покинутом отверстии монтируем люк. По периметру закрепляем его металлическим уголком, а крышку навешиваем на надежных петлях. Для обеспечения качественной теплоизоляции изнутри крышку стоит утеплить пенопластом либо пенополистиролом.

В каких случаях углубление имеет смысл?

Чтобы спрогнозировать качество результата, необходимо иметь представление о структуре водоносных слоев и грунтовых пластов.

Под черным плодородным слоем залегают глины, суглинки и супеси. В отдельных карманах, в структуре которых содержится песчаник, могут протекать подземные ручьи, образованные поверхностными потоками.

Ниже верхнего слоя песчаников под глиняной коркой снова располагается слой песков (иногда с галькой), в котором протекают подземные реки. В большинстве случаев эти грунтовые воды являются продолжением наземных водоемов. Пески на этой глубине могут перемещаться вместе с водяными потоками, образуя «плывуны».

Глубже располагаются глины с валунами и гранитами. Третий слой песков, смешанных с водой, лежит, как правило, на поверхности пористых известняков, в толще которых текут мощные потоки артезианского уровня.

Существующие колодцы доходят до поверхностных или грунтовых вод. Нередко их наполняемость ограничена плывунами, малозаметными пользователям. При регулярном пользовании в толще песка образуется линза, в которой накапливается вода. Ее дебит колеблется – от 300 л/сутки до 600 л в час.

Для минимального водопользования этого объема может быть и достаточно, однако такого количества влаги не хватит на обеспечение среднестатистической современной семьи. Попытки углубить колодец оканчиваются неудачей: вместо отобранного песка подземный поток приносит новый, и природный баланс восстанавливается.

В таком старом колодце можно попытаться пробурить скважину: заглубление обсадной трубы в нижележащие пески не потребует больших физических усилий. Процесс устройства должен пройти без лишних осложнений, если под плывуном не обнаружится гранитное дно.

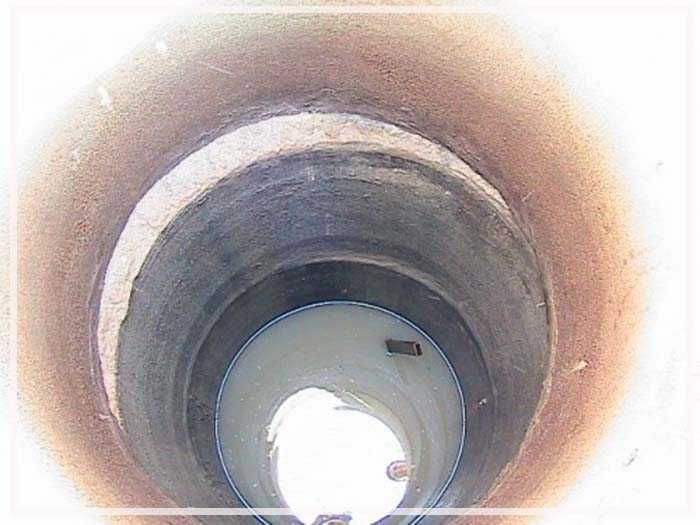

Скважина внутри колодца

Сразу нужно заметить: не во всех случаях бурение скважины в дне подземного водоема позволит сэкономить средства. Нередко бывает, что эффективнее пробурить шурф рядом. Это утверждение почти всегда верно для тех случаев, когда проходку выполняет профессиональная бригада бурильщиков: мощность их оборудования позволяет выполнять бурение в промышленных объемах за короткий срок. Производительность машины обеспечивает достижение уровня глубины большинства колодцев за четверть часа. Выполнение работы займет времени меньше, чем подготовка установки к бурению.

По этой причине большинство специализированных компаний предпочитают выполнять бурение на целине. Стоимость работ в любом случае рассчитывается от нулевой отметки – уровня почвы. В такой точке зрения содержится рациональное зерно и для заказчика. Если приглашать буровиков, целесообразнее пробивать скважину на воду в месте, максимально удобном для обслуживания источника, прокладки труб и выполнения самого бурения, – там, где не мешают заборы, деревья и декорированные дорожки.

За работы по углублению существующих источников, в том числе изготовление трубчатых колодцев, берутся индивидуальные бригады, оборудование которых обладает меньшей мощностью, а специалисты готовы уделить внимание таким «мелочам», как укрепление стенок, создание усиливающих каркасов, фиксацию обсадных труб и строительство дополнительных кондукторов. Заказчик при этом получает бонус в виде снижения стоимости проходки за счет уже существующего шурфа

Установка оголовка

Монтаж оголовка скважины и подключение к нему электронасоса не требуют специальных навыков и знаний, а при желании легко выполняется своими руками. Перед проведением работ удлиняют или обрезают электрокабель до нужной длины, отмеряют напорную пластиковую трубу ПНД и трос, прикрепляемый к ушкам электронасоса.

Из инструмента может понадобиться разводной или плоский (накидной) ключи нужного размера, отвертки и расходные материалы – изоляционная лента, пластиковые стяжки, режущий инструмент для резки ПНД.

Рис. 8 Стандартные типоразмеры оголовков Джилекс, устанавливаемых в скважинный источник водоснабжения

Самостоятельный монтаж оголовка

Перед тем, как установить оголовок, ровно под 90 градусов обрезают конец обсадной трубы (можно воспользоваться наклеенным вокруг листом бумаги и делать срез по ее краю), удаляют заусенцы, если труба сделана из металла, покрывают ее поверхность снаружи антикоррозионной краской. В соответствии с руководством готовят насос к эксплуатации, после чего работы продолжают в следующей последовательности:

Подсоединяют к насосу пластиковую трубу, привязывают трос к ушкам, соединяют их вместе с электрокабелем пластиковыми стяжками или изоляционной лентой с шагом 1 – 2 м. (электрокабель должен слегка провисать относительно троса и шланга).
Петлю свободного конца троса вставляют в карабин, который в свою очередь подвешивают на нижний рым-болт, продевают электрокабель и напорный трубопровод сквозь отверстия в крышке.
Одевают нижний фланец вместе с резиновым кольцом на обсадочную трубу, затем погружают электронасос в скважину, устанавливая крышку поверх колонны.
Подтягивают резиновое кольцо (допускается смазка его поверхности мыльным раствором) и нижний фланец к верхней крышке, совмещают отверстия и вставляют в них болты, после чего стягивает их ключом попеременно с противоположных сторон, при этом резиновое кольцо плотно сжимается, фиксируя оголовок на трубе.
Закрепляют напорную ПНД трубу компрессионным фитингом, закручивая его накидную гайку до упора, подтягивают электрокабель и зажимают герметическим вводом.
Если оголовок оснащен клеммной коробкой, подсоединяют к ней шнур электронасоса и кабель электропитания от дома через гермовводы, после чего закрывают влагонепроницаемой резьбовой крышкой.

Рис. 9 Установка оголовка на скважину

Защита от замерзания

По сравнению с металлическими, пластиковые модели обеспечивают наилучшую защиту от замерзания воды в глубинном источнике, но и они далеко не всегда справляются с этой задачей, если водное зеркало расположено слишком близко к поверхности. В этом случае производят дополнительное утепление следующими методами:

Теплоизоляция колодца. Когда крайняя труба колонны размещена ниже уровня земли в кессоном колодце, утепляют его стенки и люк, который закрывает верхний вход. Теплоизоляцию обычно делают, если в колодце размещена автоматика и насосное оборудование, за которым необходимо следить: реле, фильтры, .

Теплоизолирующий короб. Не слишком сложный метод утепления скважины заключается в том, что верхний конец трубы накрывают утеплителем, помещенным в деревянный ящик или самодельный короб, выполненный из подручных материалов. В качестве теплоизолятора используют минеральную или стеклянную вату, измельченный пенопласт, тряпье, бумагу или другие подручные материалы с низкой теплопроводностью.

Нагревательный кабель. Один из вариантов защиты от промерзания – опускание в напорную трубу, размещенную в источнике, электрического нагревательного кабеля, при этом потребуется надежная герметизация входного отверстия или подсоединение его через дополнительный тройник. При таком варианте клеммная коробка в комплекте с оголовком будет весьма полезна для подключения провода к электрической сети.

Рис. 10 Самостоятельная установка оголовка для скважины

Колодец своими руками: конструктивные составляющие

Буровое оборудование может быть задействовано в том случае, если грунт является труднопроходимым (скалистый или полускальный). Обустройство колодца на даче своими руками является возможным, если почва на участке относится к одному из следующих типов:

песок;
супесь;
глина;
суглинок.

Перед тем как начать обустраивать колодец необходимо выяснить какого типа почва на участке

Специалисты рекомендуют перед монтажом колодца подробно изучить его конструкцию и отдельные составляющие. Рассмотрим, что входит в состав шахтной водозаборной разработки. Нижняя часть, которая выполняет забор жидкости, называется водоприемной. В случае если запас водоносного слоя способен удовлетворить нужды потребителей, то тогда вода поступает только через днище колодца. Однако, если ресурс пласта недостаточно велик, стенки подвергают перфорированию, что увеличивает приток жидкости.

Следующей составной частью любого колодца является ствол. Этот сегмент берет свое начало от поверхности и заканчивается у дна (на уровне воды в скважине). Такая труба монтируется из различных материалов. Наиболее распространены для колодца железобетонные кольца, монолитный бетон, а также кирпич. В некоторых случаях для этих целей используют дерево.

Ствол скважины обязательно должен соответствовать определенным характеристикам

Например, очень важно, чтобы он был герметичным. В противном случае возможно загрязнение питьевой воды осадками и химическими соединениями, которые содержатся в почве

Если нанимать рабочих для копки колодца, то цена будет составлять 1000-2000 руб. за 1 метр

Еще одна часть скважины – оголовок. Данная конструкция располагается над землей и напоминает небольшой домик. Функция этого элемента заключается в защите скважины от низкой температуры в зимний период, а также предохраняет ее от попадания атмосферных осадков.

Оптимальная высота для данного сооружения составляет приблизительно 0,8-0,9 м, а минимальная – 60 см. Строить домик ниже последней величины попросту не имеет смысла, так как он будет вызывать неудобства при эксплуатации. Оголовок состоит из крышки, которая защищает воду в колодце, и подъемного механизма (для ведра). Последний может быть как ручным, так и автоматическим, что зависит от предпочтений хозяев участка.

Место стыковки оголовка со стволом нуждается в организации защитного сооружения из глины. Его называют глиняный замок. Он располагается по периметру и выполняет функцию барьера для сточных и талых вод, которые могут находиться на поверхности почвы. Глубина такого сооружения должна быть ниже, чем уровень промерзания грунта, а ширина – приблизительно 0,5 м.

Оголовок для скважины или колодца размещается над землей

Конструктивные особенности

Чтобы точно определить, можно ли бурить скважину в существующем колодце, необходимо понимать, с какими трудностями придется столкнуться и какие нагрузки придется пережить конструкции. Технология предполагает:

Бурение производят в последний месяц лета, в период, когда осадков нет.
В зимний период придется замораживать воду, для чего в течение 5-7 дней в шахту нагнетают холодный воздух.
Перед началом бурения удаляется донный фильтр и вбивается труба-кондуктор.
Шахту придется засыпать после завершения бурения, и пользоваться им уже не получится.

Применяются любые стандартные технологии бурения (роторная, ударно-канатная, роторная). Кондуктор необходимо раскрепить, чтобы избежать смещения. Забивая его в грунт, стараются достать до твердых пород, минуя плавуны. Если длины недостаточно, используют муфтовое соединения для наращивания секций. Верх кондуктора должен быть выше уровня грунта.

В процессе бурения нет необходимости выбирать грунт и утилизировать его. Колодцем больше пользоваться все равно нельзя, и если порода падает в воду – не страшно. Главное, что нельзя забывать – техника безопасности. Поэтому поверх укладывается деревянный настил с отверстием под бур и обсадную трубу. Так никто не упадет в шахту.

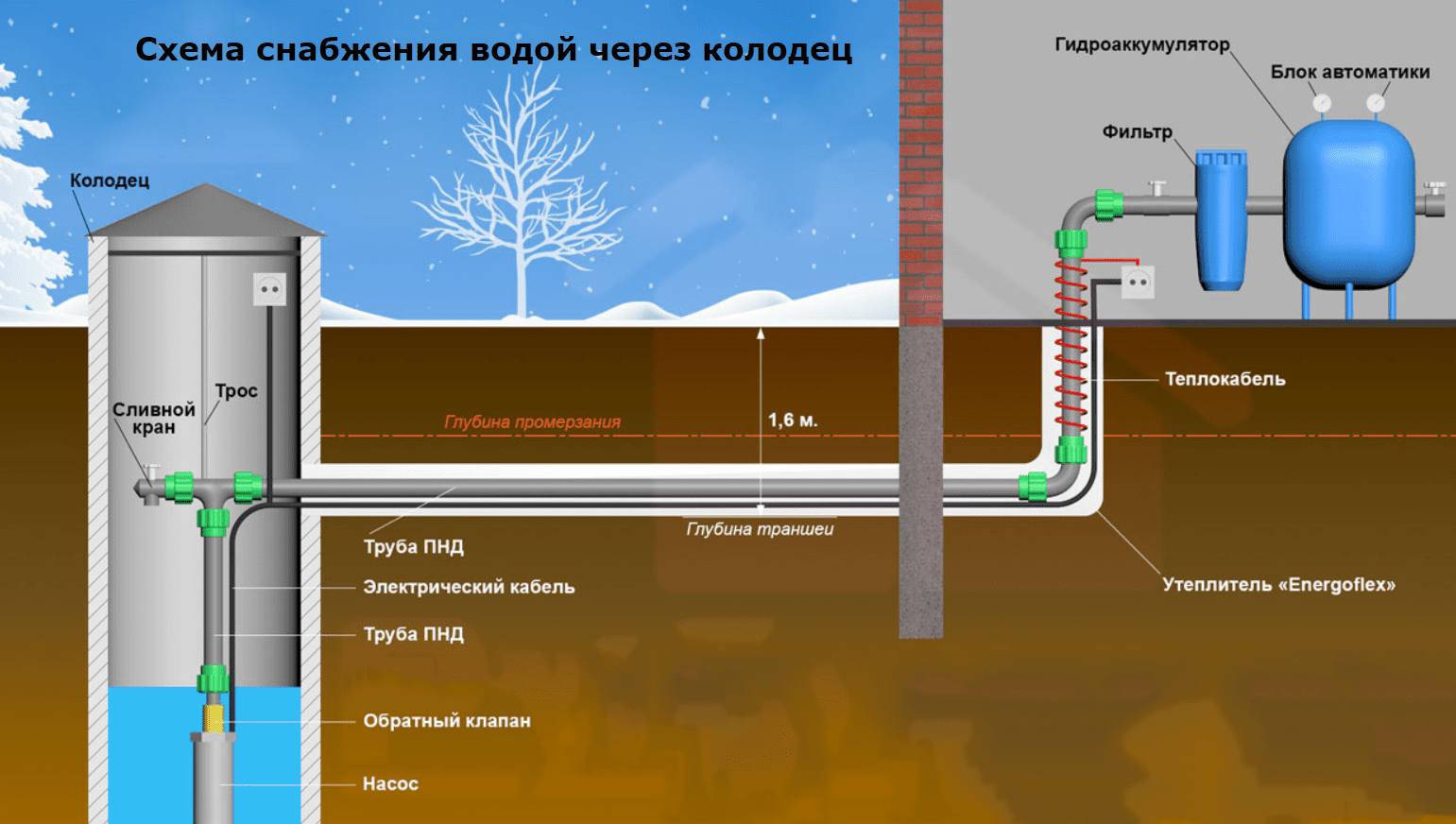

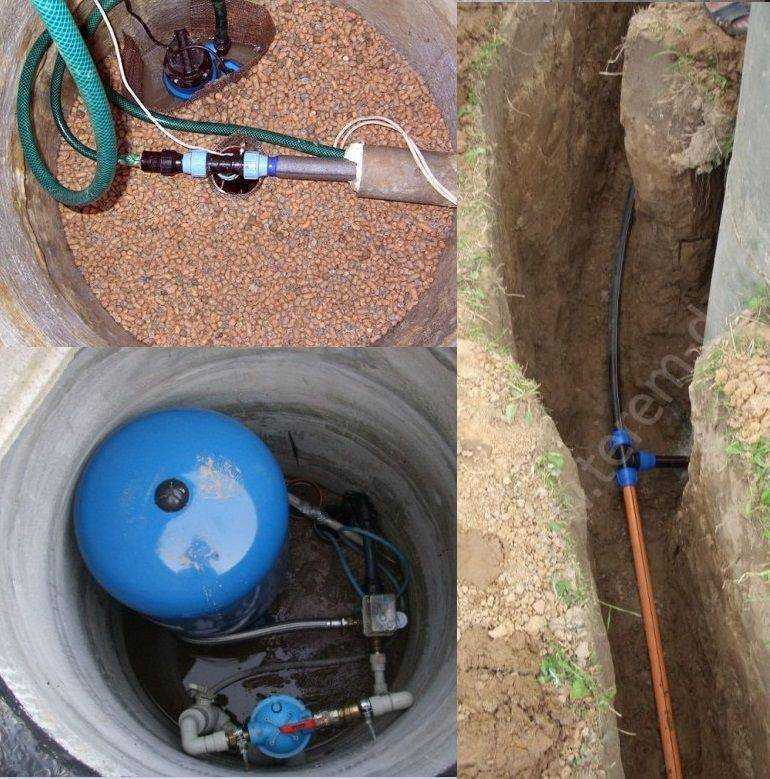

Тонкости устройства автономного водоснабжения

Процесс обустройства системы водоснабжения частного дома из скважины можно условно разделить на этапы. Ознакомимся с каждым из них более подробно.

Выбор места

При устройстве водопровода необходимо правильно подобрать место для скважины. Раньше их бурили возле кухни или дома и даже устраивали в подвальном помещении.

Такие способы размещения хороши, но в них есть один существенный минус – пользователь не сможет промыть скважину после её залоения. Если колодец выйдет из строя придётся бурить новый, иногда это невозможно.

Лучше всего выбирать место для скважины в непосредственной близости к дому, но при этом необходимо учитывать определённые санитарные нормы. Точку водозабора размещают не ближе, чем в 20 метрах от септика или сточной ямы.

Это требование справедливо для супесей и суглинистых почв. На песчаных грунтах расстояние увеличивают до 50 метров

Неглубокие скважины, а также абиссинский колодец располагают не ближе, чем в 5 метрах к фундаменту здания.

Во время перекачки воды с рыхлой почвы будет вымываться порода. При непосредственной близости скважины к жилому дому через некоторое время это приведёт к просадке и деформации основания.

Что учесть при разработке схемы, существующие варианты

Устройство скважины для воды в частном доме начинается с разработки схемы.

Предварительное проектирование позволяет разделить процесс на этапы, изучить все нюансы, которые могут возникнуть во время проведения монтажных работ. Для улучшения качества воды, поступающей к потребителю необходимо установить специальные фильтры.

При самостоятельной разработке схемы необходимо учесть:

глубину залегания водоносного горизонта;
состав почвы;
габаритные размеры оборудования для подбора параметров кессона;
характеристики источника жидкости;
потребность в воде;
эксплуатационные условия.

Глубокие артезианские скважины рассчитаны на 50 лет. Вода из таких источников не содержит вредных примесей, которые могли бы привести к преждевременному выходу из строя насоса и другого оборудования.

Видео-обзор оборудования для обустройства водоснабжения из скважины:

Схему подбирают с учётом суточного потребления жидкости. Во время пиковой нагрузки пользователи должны без проблем получать воду. Далее ознакомимся с самыми распространёнными схемами.

Стандартная схема

Классический вариант подразумевает использование насосной станции. В данном случае водоснабжение загородного дома зависит от электричества.

При значительной потребности в жидкости такое оборудование быстро изнашивается, поэтому агрегат должен быть качественным и мощным. Кроме этого придётся выделить дополнительное место для установки прибора.

Классическая схема водоснабжения от скважины состоит из следующих элементов:

источник водоснабжения;
насосная станция или глубинный агрегат центробежного типа;
металлический или пластиковый кессон;
обратный клапан (устройство предотвращеет обратный поток жидкости во время отключения насоса);
фильтры для очистки воды;
гидроаккумулятор;
система контроля.

Башенная схема

В данном случае используется глубинный насос, который накачивает воду в специальную ёмкость на чердаке. Это позволяет обеспечить потребность в жидкости в пиковые часы, а также при выключении электричества.

При таком подключении воды она поступает к потребителям самотёком. В накопительной ёмкости устанавливают поплавок, который отвечает за работу насоса.

Выключатель действует по следующему принципу:

агрегат отключается после заполнения ёмкости;
по мере потребности жильцы расходуют воду, что приводит к снижению её уровня;
при опускании поплавка до определённой отметки включается насос.

Такая схема считается самой простой и надёжной, риск возникновения гидроударов минимальный.

Здесь есть и некоторые недостатки – необходимость в определённом полезном пространстве для установки бака, нестабильное давление в системе, дополнительные нагрузки на несущие конструкции. Кроме этого накопительную ёмкость нужно утеплять.

Полезное видео, схема на бумаге водопровода из колодца:
