Схема щита электрического на заказ. составить самостоятельно

Рекомендации электрика

Следует придерживаться основных правил при работе:

• на высоте 2,5 м укладывают горизонтальные переходы от распределительной коробки до розеток или выключателя;
• заведение жил проводится только вертикально или горизонтально;
• места соединений должны находиться только в монтажных коробках;
• для подземной прокладки кабеля нужно применять только целостный кусок с прочной броневой лентой;
• самой большой ошибкой является монтаж выключателя в разрыв ноля;
• разводку электропроводов запрещено производить возле поверхности из дерева, но, если это неизбежно, тогда используется изолирующий шланг или прокладка из асбеста и стали толщиной 0,2 – 0,5 мм.

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.

От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.

Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:

Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

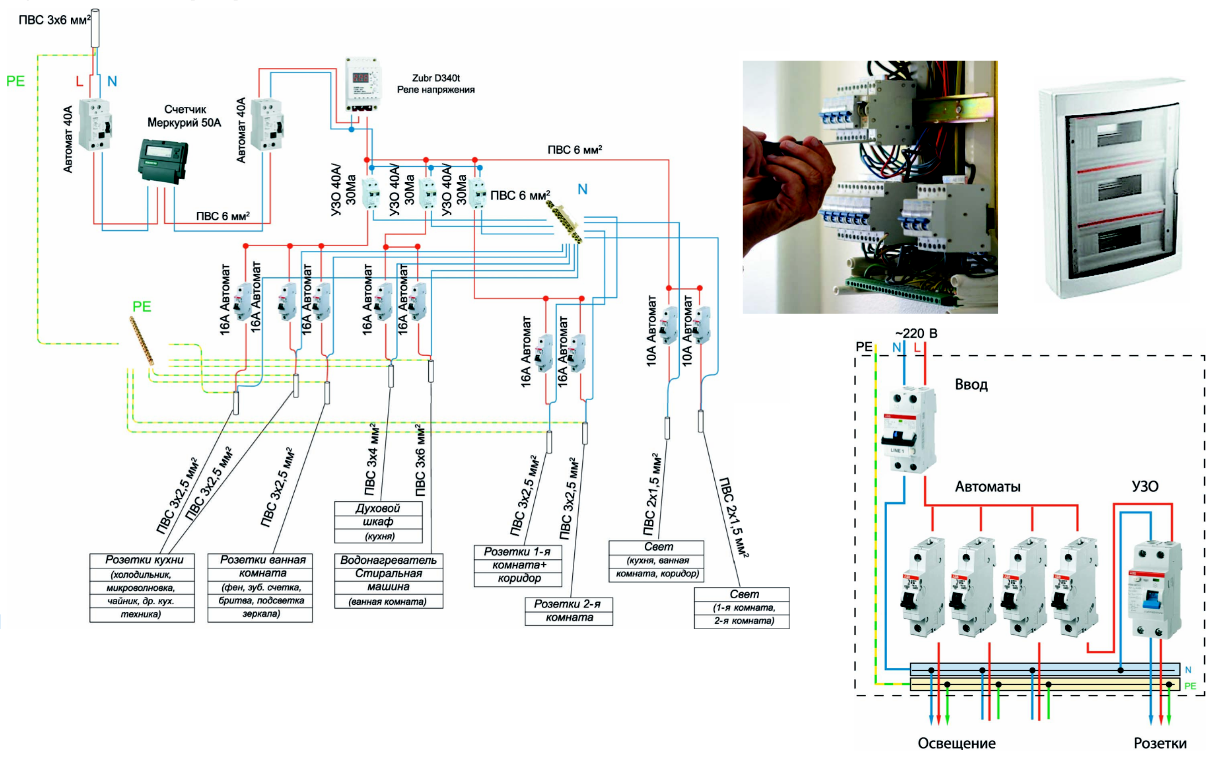

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к

важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения. Это явления часто можно наблюдать в зимнее время, в жилом секторе

Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар

Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.

Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:

Видеоуроки по монтажу

Если ознакомившись с предоставленной информацией вы все же не до конца поняли, как правильно собрать трехфазный щиток, советуем просмотреть видеоролики, в которых наглядно демонстрируется порядок сборки:

Вот и все, что хотелось рассказать вам о том, как собрать щит учета электроэнергии 380в своими руками. Как вы видите, выполнить подключение можно только при наличии определенных навыков, т.к. при сборке нужно учитывать множество нюансов, таких как равномерное распределение нагрузки и правильный выбор номинала автоматов. Если вы не разбираетесь в электротехнике, лучше доверьте дело специалистам. Помните, что скупой платит дважды, а в случае с электротехникой – цена может быть не только денежной, но и вашим здоровьем.

Также рекомендуем прочитать:

Как провести электричество в частный дом: внешнее электроснабжение

После того, как вам выдали ТУ, вы идёте в проектную организацию, которая сделает проект на основании ПУЭ (правила устройства электроустановок) и СНиП (строительные нормы и правила). В ТУ будет указана общая разрешенная мощность для подключения, сечение кабельной или воздушной линии, марка и тип. Специалисты организации согласно ТУ и нормам выполнят проект, но вы обязаны принять участие в его работе, так как существует ряд нюансов. Схема электроснабжения дома поможет проработать многие детали.

В большинстве случаев энергоснабжающая организация выдаёт ТУ на подключение частного дома воздушным вводом. Это делается с целью минимизиции случаев хищения электрической энергии. По этой же причине рекомендуется устанавливать ШУЭ (шкаф учета электроэнергии) на опоре или на фасаде дома. Чтобы не возникало проблем с последующей сдачей электроснабжения на коммерческий учёт, рекомендуется прислушаться к этим рекомендациям.

Сечение вводного провода и его марка

Согласно нормативной документации, вводной кабель должен быть сечением не менее: 10 мм2 для кабеля с медной жилой, и не менее 16 мм2 для кабеля с алюминиевой жилой, если воздушный ввод более 25 метров. Это связано с тем, что этот участок ввода рассматривается как отдельный участок воздушной линии, от столба к дому. Если он составляет менее 25 метров, то сечение медной жилы не менее 4 мм2, алюминиевой не менее 10 мм2.

Сечение выбирают согласно ПУЭ, и зависит оно от системы, будет ли проводник PEN разделен на PE и N или нет. Всё это сделают специалисты проектного института.

Пример, как проводить электричество в частном доме

Необходимо помнить, что сечение кабельной линии выбирается по его длительно допустимому току. Он зависит от способа прокладки. К примеру, самый распространённый кабель – это ВВГ. Если сделать ввод в дом воздушным, а сечение его 10 мм2, то длительно допустимый ток для него составляет 80 А, а если этот же провод тем же сечением проложен в трубе один – трёхжильный, то длительно допустимый ток составляет 50 А. Это уже погрешность примерно 40 %.

Погрешность расчёта до 40 % говорит о том, что выбор сечения кабеля и подключаемой к нему нагрузке должен осуществляться только на основе специальной электротехнической литературы.

Система электроснабжения: тип кабеля

При выполнении внешнего электроснабжения воздушным способом, в основном применяется кабель ВВГ, АВВГ или самонесущий провод СИП. При подземном вводе в основном применяется кабель ВБбШв или АВБбШв. Отсутствие или присутствие первой буквы «А» предполагает алюминиевую жилу.

Расстояние от опоры ВЛ (воздушной линии) до фасада дома, где будет закреплен ввод, не должно быть больше 25 метров. Если это расстояние больше, то требуется установка дополнительной подставной опоры. Высота ввода должна быть не менее 2.75 метра для неизолированного провода и 2.5 м для изолированного.

Совет. Самые распространённые сечения вводного кабеля и их длительно допустимый ток берутся из ПУЭ.

Не обязательно знать все таблицы из электротехнических справочников для определения рационального определения сечения кабеля. Оптимальное и самое распространённое сечение для вводного кабеля с медной жилой – это от 10 мм2, далее 16 и 25 мм2.

Минимальный длительно допустимый ток составляет 50, 70, 85 А соответственно. Если ввод выполнен воздушным способом, то соответственно длительно допустимый ток для него составляет 80, 100, 140 А.

Расчёт мощности

Как вы уже поняли, выбор сечения кабеля выполняется по длительно допустимому току, поэтому необходимо знать, как его рассчитывают.

В первую очередь, необходимо знать мощность электроприборов. Эта характеристика есть в их паспорте. Далее вычисляется ток:

P, Вт – мощность подключаемых электробытовых приборов

U, В – напряжение бытовой электрической сети 230, 400 В

cosФ, где Ф – это сдвиг фаз между напряжением и током. Если отсутствуют промышленные агрегаты, то он принимается равным 1. В бытовых электрических сетях cosФ учитывается, когда присутствует реактивная нагрузка. Это могут быть лампы низкого или высокого давления, бытовой электроинструмент или электродвигатель. К примеру, самый распространённый cosФ для асинхронных электродвигателей 0.83 – 0.89.

Нюансы пусконаладочных работ

После того, как щитовое устройство будет установлено, необходимо отключить все приборы, которыми оно оснащено. Следующие шаги:

• нагрузить все розетки;
• подать напряжение, проверить его наличие на входе, правильность фазы и нуля;
• поочерёдно произвести проверку УЗО и дифавтоматов;
• оценить напряжение на входе и выходе автоматов;
• проверить поведение щитка при подключении оборудования высокой мощности;
• провести проверку розеток и выключателей.

Электрический щит требует периодических осмотров. Раз в месяц его следует открывать, подтягивать контакты, оценивать качество работы УЗО. Если щиток уставлен правильно, то он прослужит довольно долго.

Монтаж корпуса

При установке вне дома, рекомендуется применять стальные электрощиты (№1 на изображении), которые можно запирать на замок. Степень защищённости от попадания пыли или влаги у них должны быть не ниже IP54.

Обычно щиток монтируется на границе участка, например, на опоре линии электропередач, стене строения или ограждении. В зависимости от удобства доступа к нему проверяющих.Заводить провода и кабели внутрь для коммутации, лучше всего снизу, с использованием гермовводов. Так вы обеспечите максимальную герметичность и значительно обезопасите электроустановку в целом.

Всё современное щитовое оборудование монтируется на DIN-рейки. Убедитесь, что в купленном вами щитке они установлены или идут в комплекте. В ином случае, дин рейку придёться докупать дополнительно.

Проект подключения и необходимая документация

Проект электроснабжения частного дома 15 кВт 3 фазы включает в себя несколько разделов, каждый из которых касается определенного этапа реализации. На подготовительной стадии проводятся следующие обязательные мероприятия:

• подготовка и согласование разрешительной документации;
• прорисовка электрической схемы и выбор потребителей по мощности в реактивной нагрузке;
• разбивка их на отдельные группы.

Подготовка документации

Документы оформляются на основании технических условий подключения трехфазной сети Пакет разрешительной документации комплектуется на основе ТУ, определяющих порядок обустройства и эксплуатации трехфазной сети. Они выдаются представителями местного «Энергосбыта». На основании технических условий оформляются следующие документы:

• договор с поставщиком электроэнергии в регионе;
• акт осмотра эксплуатируемого оборудования;
• заключение по функциональности схемы, выбранной для конкретного объекта;
• акт разграничения действующих электросетей по их балансовой принадлежности.

Помимо этого на данном этапе проектирования учитываются особенности эксплуатации конкретных потребителей электроэнергии — насосного и станочного оборудования в частности.

Схема и выбор мощности

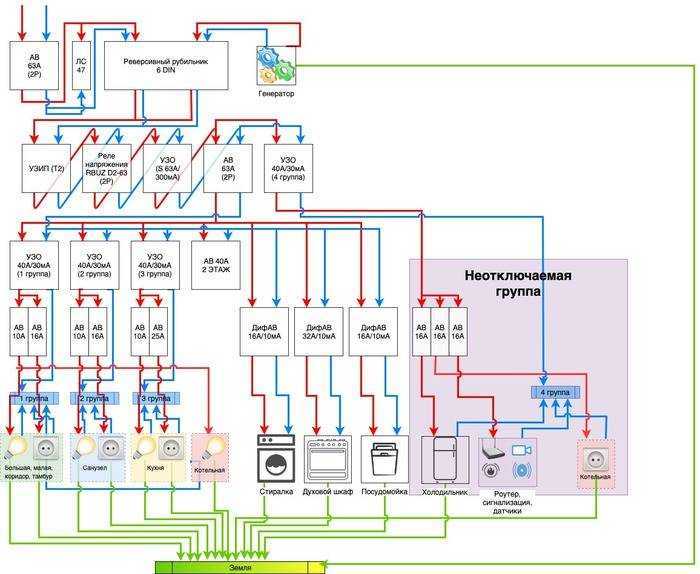

Схема трехфазного электроснабжения При прорисовке схем подключения трехфазного электричества в частных домах необходимо учитывать следующие детали:

• На ней обязательно указание трассы прокладки, типа и основных характеристик кабеля электропроводки, а также мест расположения электроустановочных изделий.
• То же самое проделывается в отношении защитного оборудования: счетчика электроэнергии, вводного и распределительных автоматов, а также УЗО.
• В схеме также указывается тип используемой системы защиты от поражения током (способ разводки PE и N проводников), а также необходимость повторного заземления.

Кроме того, дается ссылка на использование дополнительного защитного оборудования — реле контроля напряжения в частности.

Расчет потребляемой мощности в киловаттах производится по типовому алгоритму, согласно которому все показатели по предполагаемым нагрузкам просто складываются.

Разбивка на группы

Подключение электричества на участке Все потребители, указанные на схеме электроснабжения дома 15 кВт (розетки и осветительные приборы) разделяются на отдельные группы. Такое разбиение очень удобно для ремонта и обслуживания обустраиваемой системы электропитания. За функционирование каждой из этих группа «ответственен» отдельный автоматический выключатель, устанавливаемый в электрическом щитке. С его помощью при необходимости ремонта, например, можно отключать только данную ветвь электропроводки, оставляя все другие в рабочем состоянии.

Для каждой такой группы расчет максимальной мощности потребления делается отдельно. Исходя из полученных данных, выбирается подходящий по номинальному току автомат. Кроме того, они являются основой для выбора сечения проводников для этого ответвления домашней электросети.

Все эти данные необходимы, чтобы в соответствии с требованиями ПУЭ подключить обслуживаемый объект к энергосистеме. При их наличии определиться с количеством расходных материалов, защитных приборов и других образцов электрооборудования будет значительно проще.

Перекос фаз

Фактически распределение нагрузки по фазам в частном доме, выполненное с перекосом фаз не несёт серьёзных проблем для техники. Но периодическое отключение автоматического выключателя вам гарантировано.

Перед распределением нагрузки необходимо разобраться в устройстве трёхполюсного автомата. Рассмотрим ситуацию на примере автомата С 25. Он состоит из 3 однофазных автоматов, каждый из которых способен выдерживать 25 А. Таким образом, каждая фаза получает по 5 кВт мощности, откуда и выходит, что присоединение коттеджа мощностью в 15 кВт. Автоматы при этом могут разрывать питание одним выключателем (рычагом).

Пример распределения нагрузки на трёхфазном электропитании коттеджаИсточник mastergrad.com

Если вы рассматриваете вопрос, как распределить нагрузку по фазам в случайном (хаотичном) порядке, обратите внимание на следующий пример:

• Фаза № 1 подключена к освещению коттеджа.
• Фаза № 2 запитывает электроснабжение на розетки 1-го этажа.
• Фаза № 3 питает розетки на 2-ом этаже.

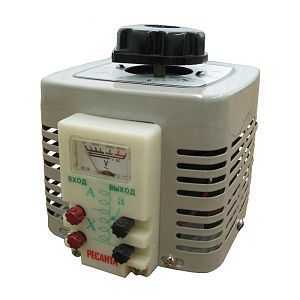

Автотрансформатор РЕСАНТА ТР/10 (TDGC2-10)

29 390 ₽
Посмотреть

Автотрансформатор РЕСАНТА ТР/5 (TDGC2-5)

15 190 ₽
Посмотреть

Автотрансформатор РЕСАНТА ТР/3 (TDGC2-3)

8 790 ₽
Посмотреть

Автотрансформатор РЕСАНТА ТР/2 (TDGC2-2)

7 290 ₽
Посмотреть

Автотрансформатор РЕСАНТА ТР/1 (TDGC2-1)

5 690 ₽
Посмотреть

Автотрансформатор РЕСАНТА ТР/0,5 (TDGC2-0,5)

2 990 ₽
Посмотреть

Все предложения

В результате произойдёт следующее:

• На 2-ом этаже несколько спален и санузел. Мощных энергопотребителей здесь нет. В результате Фаза № 3 не будет работать на полную мощность.
• Аналогичная ситуация произойдёт и с фазой № 1. Современное светодиодное освещение потребляет мало электричества.
• Последняя фаза № 2 окажется перегруженной, из-за того, что на неё «повешены» основные, мощные потребители: стиральная машина, микроволновка, холодильник и прочая техника, находящаяся в помещениях первого этажа.

Программы для оформления исполнительной документации

В настоящее время чтобы оформить разработанную однолинейную схему в соответствии с требованиями ГОСТ, достаточно просто только наличия персонального компьютера и специального программного обеспечения, позволяющего выполнить эту работу. Существует несколько видов компьютерных программ, предназначенных для этих целей:

1. «Компас-Электрик» – бесплатная программа, достаточно проста в использовании, пользуется популярностью среди инженерно-технических работников, трудящихся в службах главного энергетика предприятий различного профиля.

   Составление электрической схемы с использованием «Компас-Электрик»

2. «Microsoft Visio» – бесплатная программа, которой, как правило, пользуются люди при составлении схемы электроснабжения частного дома или квартиры в разовом случае.
3. «1-2-3 схема» − бесплатная программа, популярная среди студентов и начинающих специалистов в этой области техники.
4. «Eagle» − программа реализуется в бесплатном и платном пакетах, различающихся по своим техническим возможностям.
5. «DipTrace» − программа используется для составления электрических схем и рисования печатных плат, используемых при изготовлении электронных устройств.
6. «AutoCAD Electrician» − одна из наиболее известных и распространённых программ, используемых как профессиональными проектировщиками, так и простыми пользователями, имеющими достаточный опыт работы на компьютерной технике.

Работа по составлению однолинейной схемы распределительного щита в программе «AutoCAD Electrician»

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию

Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

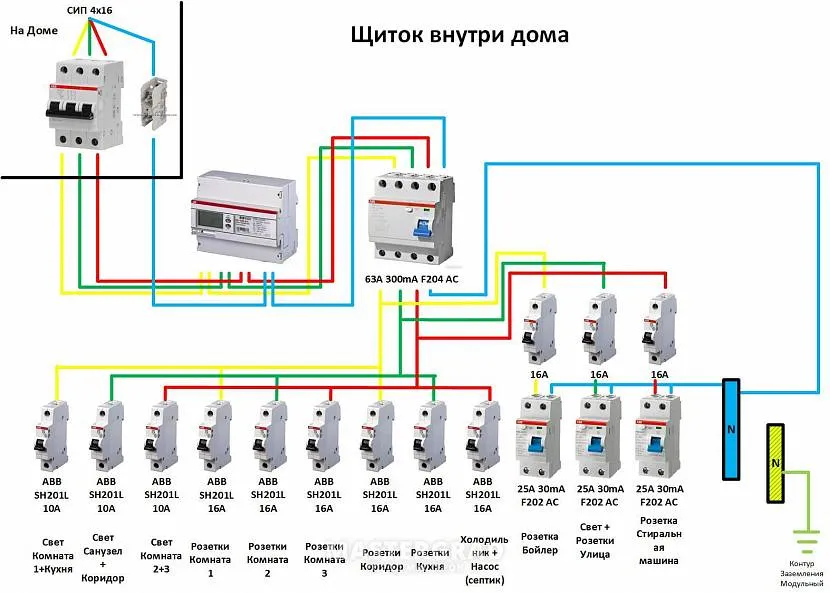

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

– 3 фазы

– Напряжение: 380В

– Выделенная мощность: 15 кВт

– Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте – на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя

Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель). Использовать такое изделие проще, но его стоимость достаточно высока.
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину

Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

Использовать такое изделие проще, но его стоимость достаточно высока.
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Недопустимые схемы заземления

Некоторые домашние умельцы пребывают в убеждении, что для отвода тока можно использовать водопроводные трубы и стояки отопления. Такое заземление на даче своими руками схемой безопасности не назовешь. Трубы бывают сильно окисленными, либо имеют плохой контакт с землей. Кроме того, в систему трубопровода часто включены пластиковые соединения, которые разомкнут электрическую цепь.

Многие современные электроприборы снабжены кабелем с трехжильной вилкой. К ним устанавливаются такие же розетки. Нулевой провод в кабеле обозначается синим цветом, заземляющий — желто-зеленым, фаза — любым, кроме названных.

Организация заземления на дачной кухне: 1 — электроплита, 2 — провод заземления

Желая сэкономить на устройстве заземления на даче своими руками, схему используют такую: в розетке делают перемычку между заземляющим и нулевым контактом. Однако подобный проект крайне непредсказуем. Если в каком-либо участке цепи случится перефазовка или плохой контакт рабочего нуля, на корпусе приборов возникнет опасное напряжение.

Некоторые домовладельцы, установив в сеть специальное защитное устройство (УЗО), считают проблему решенной. Но работа УЗО будет корректной только при наличии заземления. Тогда при утечке тока электрическая цепь сразу замкнется, и механизм сработает, отключив питание опасного участка.

Схематическое изображение устройства заземления в частном доме

Выводы

• При желании и настойчивой рекомендации со стороны продающей организации «установить счетчик учета вне дома», он ставиться в шкаф вводного устройства и выводится за территорию участка.
• Шкаф вводного устройства повторно заземляется.
• До счетчика учета ставится коммутационный аппарат или предохранители.
• После счетчика учета ставятся автоматы защиты, которые называются вводные;
• Как дополнительная защита в водном щите, установленным на опоре, устанавливаются УЗИП;
• Шкаф ВУ с блоком учета должен иметь окно для считывания показаний счетчика, а дверца шкафа должна запираться и пломбироваться.
