Монтаж наружной розетки своими руками, подробная инструкция

Монтаж накладных розеток

Это наиболее простой вариант установки, если придерживаться приведенной ниже инструкции, то проблем с установкой не возникнет. Будем исходить из того, что разметка мест расположения электроточек уже произведена, в этом случае алгоритм действий будет следующий:

1. Подготавливаем инструмент и необходимые материалы. Нам понадобятся:

• дрель или перфоратор (в зависимости от типа поверхности), а также соответствующие сверла;
• крепеж, он также подбирается в зависимости от материала стены;
• металлическая пластина по размеру розетки (если установка производится на деревянную поверхность;
• отвертка и сама розетка.

1. Разбираем конструкцию на составные элементы (откручиваем верхнюю панель, снимаем механизм с нижней панели). Пример разобранной наружной розетки
2. Вырезаем заглушку, через которую будет подводиться провода (на рисунке выше отмечена зеленым кругом).
3. Прикручиваем нижнюю панель к стене (если она из горючего материала, подкладываем заготовленную заранее металлическую пластину). Если стена бетонная или кирпичная, предварительно необходимо в местах крепления просверлить отверстия под дюбели. Крепежные отверстия на корпусе отмечены на рисунке 7 красными кругами. Перед тем как затянуть крепеж, следует выставить основание по уровню.
4. Устанавливаем механизм на основание.
5. Производим подключение (подробно об этом процессе будет рассказано в отдельном разделе, поскольку он выполняется одинаково для всех типов устройств).
6. Прикручиваем внешнюю панель.

Как видите, ничего сложно в данном процессе нет. Теперь перейдем к встроенной установке.

Как разобрать выключатель Legrand

Современные модели бытовых выключателей отличаются не только практичностью и удобством использования, но и миниатюрностью компонентов, благодаря чему они не занимают много места и имеют малый вес.

Электромеханические характеристики таких устройств позволяют выдерживать большое количество циклов работы, и обеспечивают легкий демонтаж устройства, в случае замены или ревизии.

Выключатели Legrand давно завевали своего потребителя высоким уровнем декоративности, при этом, чтобы провести ревизию соединения контактов, в случае исчезновения освещения, не составит большого труда.

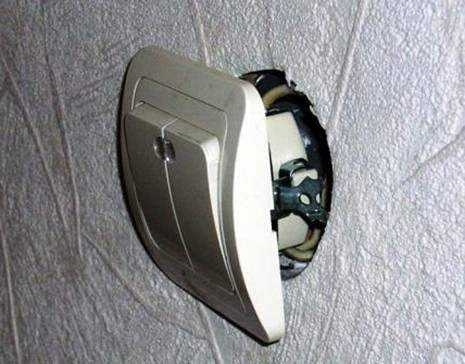

Клавиша, или клавиши вынимаются без каких-либо чрезмерных усилий, путем надавливания на выступающую верхнюю или нижнюю часть, после чего снимается декоративная накладка и с помощью отвертки ослабляются фиксирующие лепестки, упирающиеся в стену.

Советы в статье «Как подключить двухклавишный выключатель?» здесь.

После ослабления выключатель необходимо потянуть на себя и когда контакты станут доступны, оценить визуально из состояние, здесь не должно быть нагара, если таковой имеется необходимо его удалить.

Целостность контактов проверяется с помощью мультиметра и если проблема в самом выключателе, то производится замена, в противном случае следует искать поломку в других частях схемы.

Прокладка кабеля

При прокладке кабеля под землей следует иметь в виду, что подобные работы регламентируются ПУЭ (Правилами устройства электроустановок). Если укладка производится прямо в траншею, то единственный разрешенный ПУЭ вариант – специальный бронированный кабель для прокладки в земле (например, ВббШВ, АВБбШв, ПвБбШв). В болотистой местности, на сильнопучинистых и коррозионно активных грунтах укладывать кабели прямо в грунт категорически не рекомендуется. Прокладка других типов кабелей, например ВВГ, возможна только в специальных гофрах или трубах независимо от особенностей почв. Оптимальными для защиты кабеля считаются одностенные и двустенные изделия из ПНД (полиэтилен низкого давления). Этот материал обладает хорошими электроизолирующими свойствами, высокой прочностью и долговечностью, срок его эксплуатации – до 50 лет. Прокладывать кабели в стальных трубах категорически запрещено. При определении трассы прокладки кабеля нужно учитывать требования ПУЭ к безопасным расстояниям до разных объектов. Так, нельзя прокладывать кабели ближе 1 м от коммуникаций: водопровода, канализации, дренажной системы, газопровода. Нежелательно пересечение с другими кабелями и прохождение под участками с большой нагрузкой на грунт или частыми земляными работами. Расстояние до больших деревьев должно составлять не менее 2 м, кустарников – 0,75 м, строений – не менее 0,5 м. Минимальная глубина заложения кабеля по ПУЭ – 0,7 м, на обрабатываемых землях и для кабелей большой мощности ее целесообразно увеличить до 0,9–1 м. При этом следует учитывать, что глубина траншеи должна быть больше, так как на ее дне организуют песчаную подушку толщиной 10 см. Кабель обязательно должен быть цельным, без соединений, по всей длине укладки; гофра или труба также должна быть цельной или с минимальным количеством герметичных соединений. При укладке кабеля надо следить, чтобы он лежал свободно, без натяжения. После окончания работ его засыпают слоем песка 10 см и грунтом. По поверхности почвы прокладывают сигнальную ленту.

Источник питания — куда подключить наружные розетки

Лучший способ проведения энергии к пристройке — прокладка 240-вольтовой цепи от основной панели выключателя в доме к вспомогательной панели служебного здания. Как только 240-вольтовая цепь достигнет вспомогательной панели постройки, она может быть разбита на несколько цепей с напряжением 240 Вольт и 120 Вольт по мере необходимости. К этому источнику подключаются наружные розетки.

Линия может быть проложена только с помощью подземного кабеля подходящего размера, но лучше проложить кабель, защищённый изоляционной трубкой ПВХ, чтобы уберечь его от механических повреждений и влаги. Кабель должен быть проложен на расстоянии от 4,5 до 6 м ниже уровня земли.

В зависимости от размера пристройки и её назначения должен быть определён размер автоматического выключателя мощностью 240 Вольт. В проектах домов большинства владельцев, 20- или 30-амперный усилительный выключатель является соответствующим. Сначала необходимо определить, есть ли открытое место на основной панели выключателя, а затем выяснить, обладает ли она электрической мощностью, необходимой, чтобы справиться с другим 30-амперным усилителем цепи. Чтобы вычислить это, может оказаться очень полезной помощь квалифицированного электрика.

Схемы подключения ТВ розеток

Прежде всего давайте рассмотрим возможные варианты схемы подключения телевизионных розеток. Ведь от этого напрямую зависит последующий выбор типа ТВ розеток для монтажа. На данный момент активно используются схемы подключения – проходного типа и по схеме звезда.

Проходная схема

Начнем с реже применяемой, но зато более дешевой и простой в плане монтажа проходной схемы. Суть данной схемы заключается в последовательном соединении всех ТВ розеток с последующим подключением к первой из них антенны.

Проходная схема подключения ТВ розеток

Итак:

• Главной особенностью данной схемы является то, что для каждой последующей розетки предыдущая является источником сигнала. В связи с этим возникают определенные проблемы, связанные как с уровнем падения сигнала, так и с необходимостью снижения уровня отраженного сигнала.
• Дабы выполнить эти требования применяется розетка телевизионная оконечная и проходная розетка. Оконечная розетка устанавливается в конце этого шлейфа, а все остальные ТВ розетки в шлейфе должны быть проходными.
• Главным недостатком такого типа подключения является снижение уровня сигнала на каждой последующей розетке. Так обычно падение уровня сигнала на каждой последующей розетке составляет не менее 13 — 15 дБ.

• Розетка tv оконечная не является исключением и падение уровня сигнала на ней нечем не меньше. Дело в том, что для снижения уровня отраженного сигнала применяется специальная схема, которая и подавляет этот сигнал. Побочным действием такого подавления является снижение уровня сигнала. Если же ее «выкусить», как предлагают некоторые умельцы, то вполне вероятен эффект наложения изображений разных телевизоров в шлейфе.
• Не недостатком, но весомым ограничением, является невозможность применения проходной схемы для создания цифровой телевизионной сети. В связи с этим tv розетка оконечная и проходная с выходом SAT, предназначенным для спутникового цифрового телевиденья, не будет эффективна. В то же время оконечные розетки активно применяются в цифровом телевиденье, если это единственная розетка, подключенная к ресиверу.

Схема «звезда»

Для реализации так называемой схемы «звезда» кроме непосредственно розеток вам понадобится сплиттер или как его еще называют размножитель сигнала. Цена данного устройства не так уж высока, но зато уровень сигнала во всех розетках будет одинаковым.

Кроме того, в большинстве случаев он поставляется со встроенным усилителем, что позволяет добиться идеального уровня сигнала.

Схема подключения ТВ розеток «звезда»

Итак:

• Для схемы «звезда» наша инструкция рекомендует применять только одиночные розетки. Тем более что их стоимость несколько ниже, чем на другие типы ТВ розеток. Это связано с тем, что в них нет никаких дополнительных схем. Ведь гашение помех происходит в сплиттере и непосредственно в розетке они не нужны.
• Уровень падения сигнала в таких розетках обычно не превышает 1 – 3дБ. И по большому счету это падение связано только с коммутационными процессами. Поэтому если соединение выполнить качественным, то такими потерями можно вообще пренебречь.
• Главным недостатком схемы «звезда» является ее более высокая стоимость и сложность монтажа. Она связана с установкой дополнительной аппаратуры и необходимостью прокладки большего количества телевизионного кабеля. Но как говориться качество требует жертв.

Инструменты и материалы

1. Какой прибор будет устанавливаться – накладной или встроенный.
2. Какой тип проводки используется – внутренняя или внешняя.
3. Какой материал стены, на которой устанавливается изделие.

Что понадобится для монтажа

• Сами розетки или выключатели.
• Соединительные электропровода, рассчитанные на соответствующую мощность энергопотребления.
• Индикатор или тестер для проверки напряжения в сети.
• Отвёртки – плоская, крестовая.
• Кусачки или плоскогубцы для обрезания проводов по размеру.
• Нож или строительный резак для зачистки изоляции.
• Линейка, карандаш или перманентный маркер для разметки стены перед монтажом.

• Диэлектрические защитные пластины для монтажа внешних розеток.
• Накладные кабель-каналы для защиты внешней электропроводки.
• Цементный или гипсовый раствор для фиксации провода в стенной канавке (для скрытой проводки).

Установка розеток

Обычно проводка к наружной розетке подводится при помощи кабель-каналов, которые не дают проводам повреждаться. Чаще всего используются современные плинтусы с полостью внутри, специально созданной для размещения проводов. От кабель-канала надо поднять провода туда, где было выбрано место накладной розетки.

Рекомендации по подбору места:

• не рядом с плитой, отопительными приборами;
• не вблизи прямых источников воды;
• на удобной для пользователя высоте.

Часто розетки ставят под выключателем, приобретая этот комплект в одном стилевом решении.

Отключение электричества

До установки наружной розетки нужно обесточить кабель, чтобы не получить удар электрического тока. Следует выйти на площадку, подойти к автоматам в доме, перевести в положение «Выкл».

Если нет уверенности, какой именно автомат следует выключать, нужно произвести действие для всех или последовательно проверять напряжение в проводке индикаторной отверткой после выключения каждого. Такая проверка обязательна перед любой работой с электричеством, даже при уверенности в отключенности автоматов.

Разметка места и подготовительные мероприятия

До начала установки наружной розетки следует снять крышку, отжать фиксаторы, которые находятся по бокам, можно нажать на них отверткой. Далее следует разъединить электророзетку на лицевую панель, корпус, механизм.

Держа в руках устройство, нужно отметить на стене, где располагаются крепежные отверстия. Выравнивать розетку требуется по уровню, иначе изделие может прикрепиться криво. Делать это лучше карандашом, после аккуратно высверлить отверстия в бетоне, кирпичной стене. Внутри будут располагаться дюбель-гвозди. Для деревянных стен можно применять шурупы, вкручивая без сверления отверстий.

Прикрепление рабочей части

Когда отверстия готовы, внешняя розетка может быть установлена. В просверленные дырки надо вставить дюбели (саморезы с пластиковыми вставками). Далее присоединить механизм электророзетки, закрепить дюбелями. Качество местного сцепления изделия со стеной надо проверить вручную: достаточно потянуть за него, попытаться подвигать.

Подготовка проводов

Далее наступает самый ответственный этап. Провода внутри электророзетки надо зачистить на 1 см до металла.

Проводов будет три:

• фаза — красный (реже черный, коричневый);
• ноль — сине-белый или голубой;
• заземление — желто-зеленый.

Провода следует через отверстие в розетке завести в корпус. Если кабели слишком длинные, их можно подрезать до удобной длины.

Подключение механизма

Если в доме только два провода, заземляющий провод в розетке будет невостребованным. При наличии трехжильной проводки вначале надо определить местонахождение провода «земля», который находится в центре — его легко найти по цвету.

Следует подсоединить фазу и ноль в соответствии с цветом проводки. Фазу можно найти при помощи индикаторной отвертки — под напряжением отвертка начинает давать сигнал, а на нуле не светится. Затем токопроводящий механизм закрепляют имеющимися клеммами.

Установка крышки

Декоративная панель может ставиться по-разному, что зависит от конкретного типа устройства. Обычно достаточно накрыть механизм и защелкнуть крышку. Порой механизм слит с корпусом, тогда нужно приложить декоративную панель сверху. Затем можно включить автомат, проверить работу новой накладной розетки.

Проверьте провода

Осмотрите розетку изнутри, чтобы понять, двумя или тремя проводами она подключена. В домах старой постройки их чаще всего два — фаза и ноль. В современных квартирах к последним добавляется заземление.

YouTube-канал «Электрик в доме»

По цвету или с помощью индикаторной отвёртки определите, какой из проводов — фаза, а какой — ноль. Для этого возьмите отвёртку за рукоятку так, чтобы большой палец лёг на металлический кружок в её верхней части. Затем поочерёдно коснитесь наконечником отвёртки контактов розетки. Тот, на котором индикатор зажжётся, будет фазой, второй — нулём.

Внешний вид типичных проводов для розеток: тройной — с заземлением, двойной — без / remotvet.ru

Когда проводов три, подключать их нужно строго в соответствии с маркировкой. Назначение легко определить по цвету:

• земля (PE или Protective Earth) — жёлто-зелёный или жёлтый;
• ноль (N или NULL) — синий;
• фаза (L или Lead) — коричневый, красный или белый.

Установка наружной розетки своими руками

Наружные розетки, чаще всего, устанавливают тогда, когда нет возможности или затруднительно сделать встроенные. Вот и у нас, в качестве примера монтажа, подобный случай – когда пришлось переносить одну розетку под технику на кухне, в связи с изменением конфигурации гарнитура уже после окончания ремонта.

Проводка при этом проложена скрыто, в кабель-канале напольного плинтуса. В месте, где кабель выходит наружу,будет установлена розетка, вплотную к плинтусу, чтобы электропроводка не была видна.

Для монтажа накладной электрической розетки своими руками нам понадобятся следующие инструменты:

1. Отвертка крестовая или прямая

3. Канцелярский резак или нож

4. Перфоратор или дрель (в зависимости от основания, куда производится монтаж)

В нашем случае, мы будем устанавливать наружную розетку Schneider Electric серии Этюд . Это довольно простая, бюджетная модель, но в целом качественная и надежная, для наших целей подходит как нельзя лучше.

Перед началом монтажа, обязательно убедитесь в отсутствии напряжения в месте установки . Для этого, лучше всего, выключить защитную автоматику в электрическом щите, отвечающую за эту группу розеток.

Теперь можно приступать к установке наружной розетки

1. В первую очередь, разбираем механизм электрической розетки . Для этого необходимо крестовой или прямой отверткой раскрутить центральный крепежный винт, на лицевой панели, как показано на изображении ниже.

Розетка состоит из дух основных частей – механизма, где расположены клеммы для подключения, и лицевой панели – корпуса.

2. Подготавливаем провода к установке . Снимаем изоляцию с кабеля, примерно до того места, где он будет входить в розетку. Для этого, в бытовых условиях, удобно использовать канцелярский резак или нож.

3. Примеряем механизм розетки и отмечаем места для крепежа . Для этого необходимо приложить механизм к стене, выровнять его строго горизонтально и отметить расположение крепежных отверстий карандашом. (см. изображение ниже)

4. Крепим механизм розетки к стене. В зависимости от материала основания, выбирается способ крепления. В нашем случае это бетонная стена. Поэтому мы, с помощью перфоратора с буром диаметром 6мм, делаем отверстия в стене.

После чего, вставляем в получившиеся отверстия дюбели (пластиковые пробки) , которые обеспечат надежное сцепление саморезов с несущим основанием.

После чего, с помощью саморезов или шурупов, фиксируем механизм розетки на стене . От качества выполненного крепления, напрямую зависит надежность и долговечность работы розетки.

5. Подключаем провода к механизму розетки .

Схема подключения при этом следующая:

Для этого укорачиваем провода и снимаем с концов изоляцию, на 5-8мм. После чего, фиксируем в клеммах согласно схеме.

Должно получится примерно вот так:

Если вы не знаете, как определить какой проводник фазный, какой нулевой, а какой заземление – читайте ЗДЕСЬ.

6. Устанавливаем и крепим лицевую панель. Так как у нас подводка кабеля к розетке наружная, то необходимо вырезать часть корпуса, в месте захода кабеля , с помощью резака или ножа. Пластик достаточно мягкий, сделать это легко.

Затем одеваем лицевую панель на механизм розетки и затягиваем крепежный винт.

На этом установка наружной розетки завершена, можно включить подачу электричества и протестировать её работу.

Установка наружной розетки своими руками Пошаговая инструкция по установке наружной розетки своими руками, на примере модели Schneider Electric серии Этюд. Схема подключения, необходимый инструмент, и всё, что требуется для монтажа.

Выбор правильного местоположения

Лучшим местом для установки этих розеток считается место под крышей или козырьком дома. Это необходимо учитывать для того, чтобы ваш прибор не попал под прямую струю воды и не пострадал при сильном дожде. Все системы обязательно должны устанавливаться в специальных боксах или защищенных щитках. Также вам необходимо помнить, что необходимо подобрать правильную высоту ее установки.

Розетка в металлическом столбике

Практически все розетки, которые устанавливаются на улице, имеют два выхода под кабель. Если вы желаете избежать неполадок в сети тогда лучше устанавливать кабель через нижний проем. Это необходимо для того, чтобы сверху кабель не намочило водой.

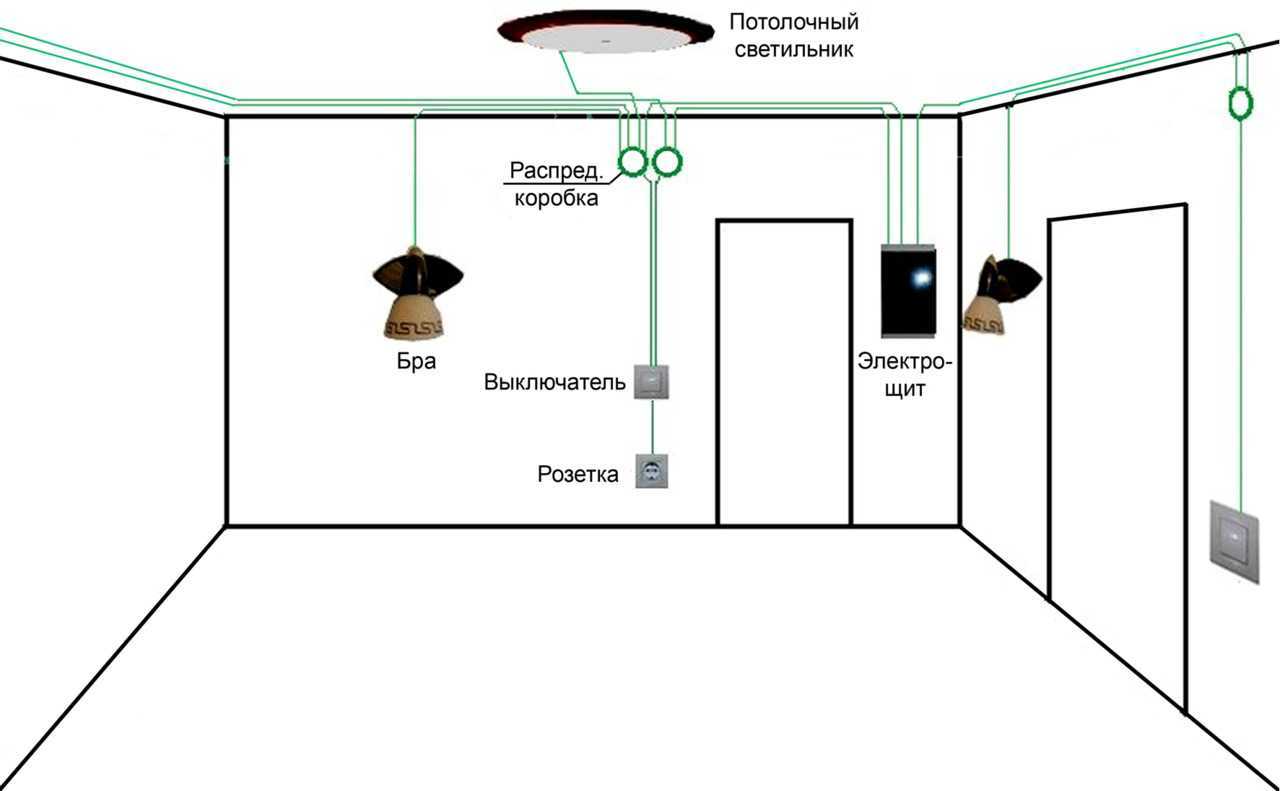

Установка розеток и выключателей в панельном доме

Преимущество работы штроборезом — ровная штроба, отсутствие пыли

Если приходится монтировать точки питания на бетонные стены в панельных домах, важно учитывать, что монолитные блоки содержат внутри арматуру. Поэтому при штроблении лучше пользоваться металлоискателем. Делать каналы в несущих конструкциях запрещено

Делать каналы в несущих конструкциях запрещено.

Чтобы прикрутить новую розетку на место старой, стыкующейся с точкой питания в соседней квартире через стену, специалисты рекомендуют действовать таким способом:

• Немного сдвинуть расположение новой, а место стыка с соседями запенить или заштукатурить. Их точка питания может остаться на своем старом месте.
• Протянуть еще одну точку питания по штробам от уже имеющейся.

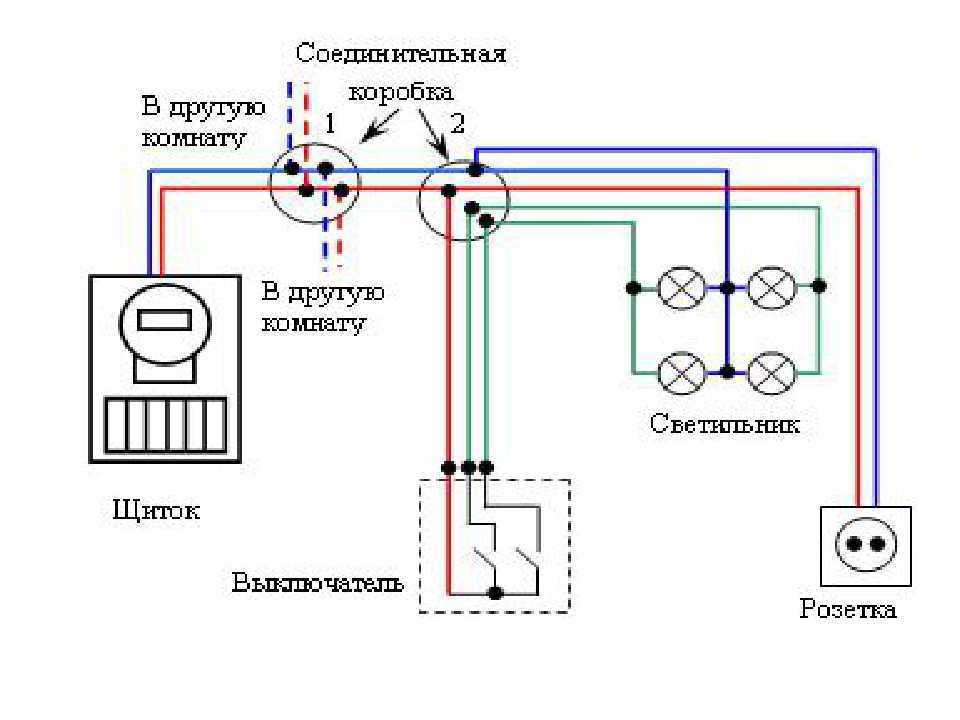

• Отвести новый кабель от распределительной коробки для монтажа розеток.
• Подвести питание к новой точке питания от выключателя.
• Посадить стаканы на старое место на слой алебастра.

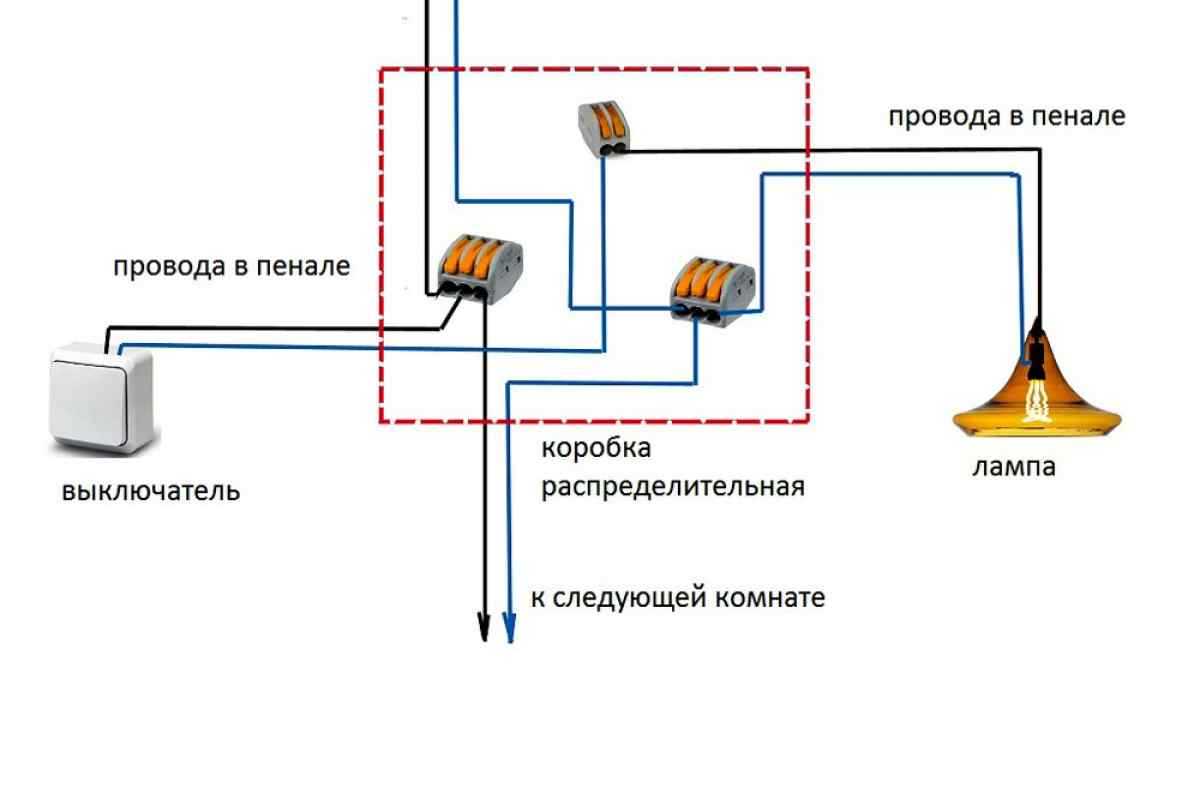

Таким же образом можно подключить свет в комнате, подвести проводку к выключателям.

Уличные розетки с влагозащитой

Для безопасности многих приборов розетки для уличной установки имеют высокий уровень защиты от влаги. По международным стандартам она должна иметь свой класс защиты от пыли или влаги. Те приборы, которые размещаются в боксах, имеют класс защиты ip 44. На данный момент наиболее распространенной считается уличная розетка ip 65. Также постепенно популярность приобретают уличные розетки ip67. Вот расшифровка для класса и типа прибора:

1. IP – это международная защита.
2. Первая цифра в классе обозначает уровень защиты от пыли.
3. Вторая цифра которую вы можете видеть указывает на их уровень защиты.

Розетка с классом защиты ip 65

Обычно уличные устройства выпускают только для наружного применения. Накладная уличная розетка обычно устанавливается в следующих местах:

• на дачных участках или возле дома;
• на автомойках или парковках;
• строительной площадке;
• в парках.

Вам также следует помнить, что приборы для внутреннего использования не подойдут для наружной установки. Внутренние имеют низкий уровень защиты от влаги и поэтому их лучше устанавливать только в доме.

Разновидности телевизионных розеток

Существует две разновидности телевизионных розеток: окончательные (оконечные) и проходные. Также разъемы классифицируются по назначению: для наземного ТВ (обозначается как TV), для радио (R), для спутникового ТВ (SAT). Кроме того, в продаже встречаются комбинированные типы розеток: TV (45-1000 МГц), TV+R (92-108 МГц), TV+SAT (950-2500 МГц), TV+R+SAT.

Совет! Желательно, чтобы розетка была того же цвета, что и силовые разъемы — так будет легче вписать ее в интерьер. Если же розетки устанавливаются в единый блок, то не только цвет, но и производитель приборов должны быть одинаковыми.

Окончательные разъемы носят такое название, поскольку являются конечным узлом в сети. Этот вид тв розеток отличается сигналом повышенной четкости, отсутствием помех благодаря волновому сопротивлению, равному 75 Ом. Оконечные разъемы могут работать с несколькими стандартами: как по отдельности, так и в комбинации (TV, TV+R , TV+R+SAT).

Еще один тип разъемов — проходная тв розетка. Такие приборы применяется для приема сигнала и дальнейшей его транспортировки к другим точкам подключения. Передача сигнала между розетками осуществляется по коаксиальному кабелю. Устройство оснащается парой гнезд (по гнезду на входе и на выходе). Телевизор подключается на входе, а на выходе находится провод, направляющийся к другому потребителю. При этом последняя розетка в схеме всегда является окончательной. Проходные разъемы не применяются для построения схем, в которых распределяется спутниковый сигнал ввиду технической несовместимости с большей частью решений.

Универсальность и практичность

Если вы выбрали розетки и выключатели шнайдер одной серии для всей квартиры, то вы смело можете устанавливать суппорты сразу же. Они одинаково подходят ко всем электроустановочным приборам. Такой подход значительно экономит время, т.к. отдельно суппорты ставить удобнее и быстрее, нежели готовые розетки, да еще и с подключенными проводами. Вы просто закручиваете два шурупа и металлическая рамка надежно закреплена в подрозетнике.

Полезный совет: При выборе розеток отдавайте предпочтение розеткам с заземлением. В такую розетку вы сможете включить любой прибор

Дальнейшая работа – подключение розетки. Все происходит очень быстро. В зависимости от модели вы или закручиваете провода в винтовые зажимы, или просто засовываете их в безвинтовые клеммы. Мы рекомендуем вам использовать безвинтовые клеммы, т.к. они гарантируют исправную работу на весь срок службы розетки без периодического подтягивания резьбы. Механизм вставляется в суппорт без дополнительных винтов, просто на защелки

Так же точно на защелки надевается накладка на розетку, а сверху декоративная рамка с выбранными вами цветами и формой. Никаких дополнительных винтов, гаек или креплений. Все делается руками без инструмента. Чисто. Надежно. Красиво.
