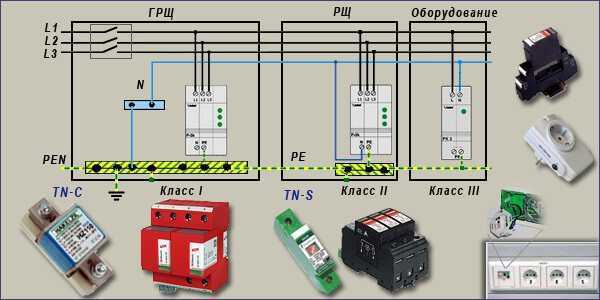

Ограничители перенапряжения в домашней электропроводке

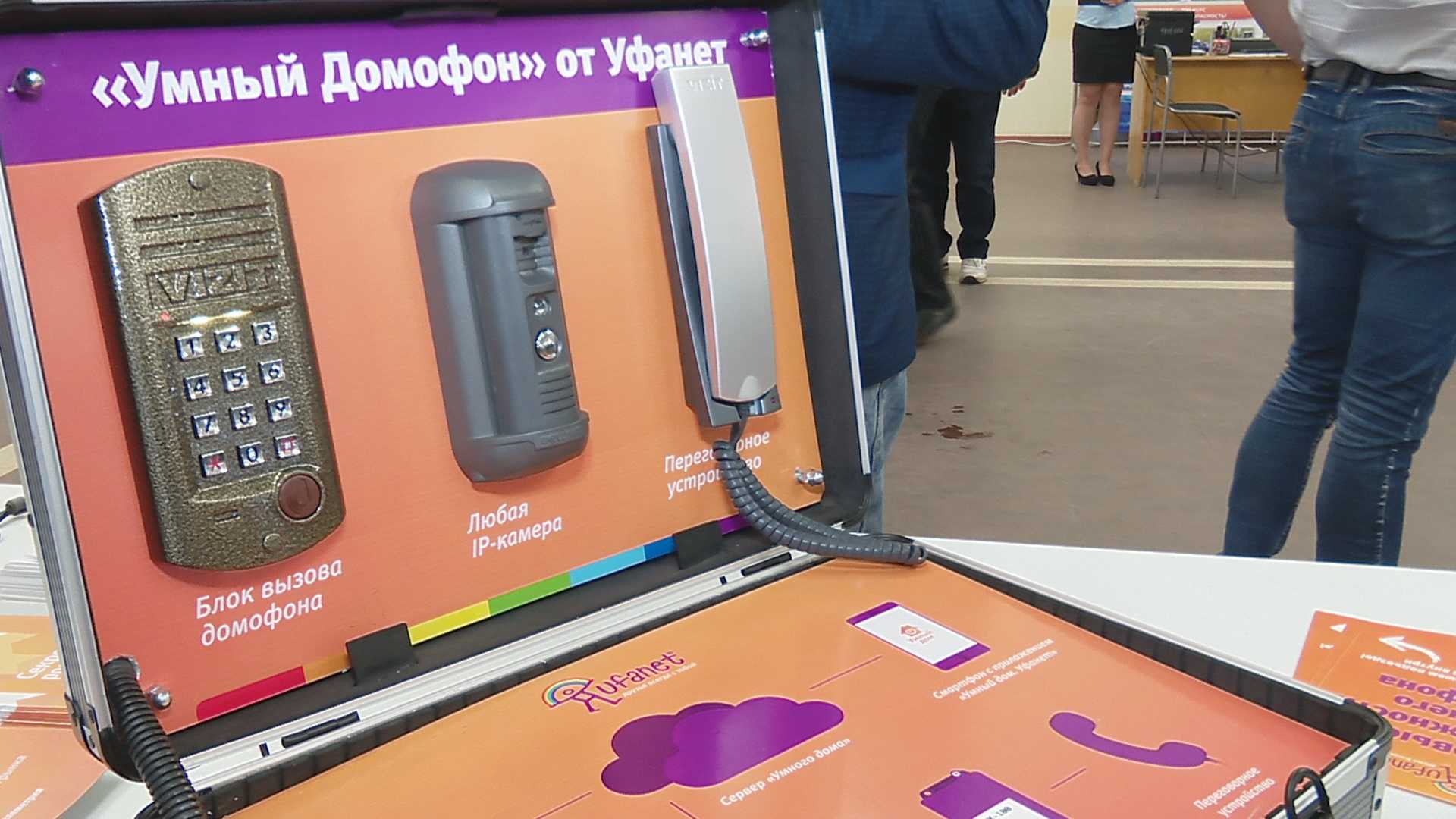

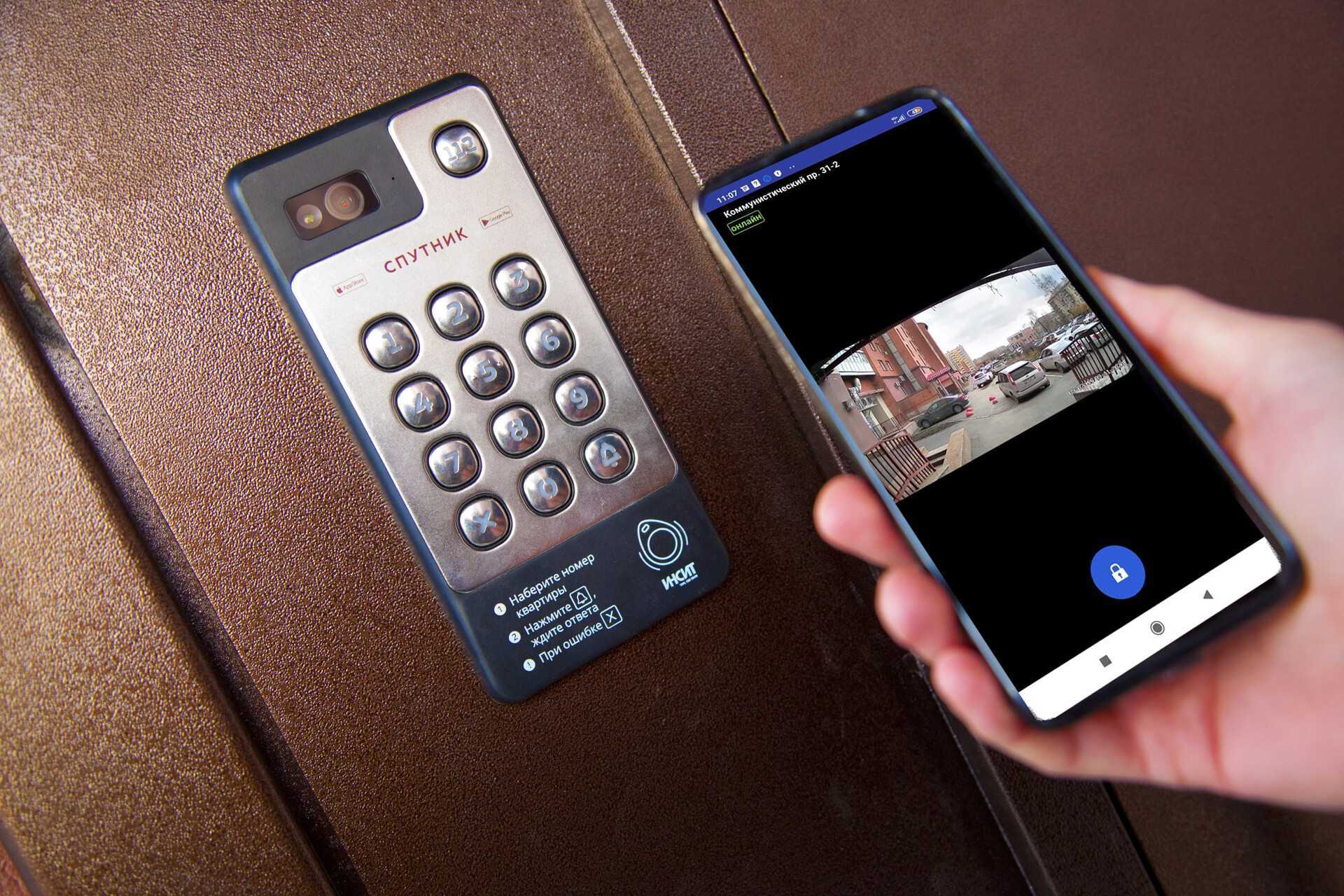

Функционал умных домофонных систем

Подобное оборудование способно заменить любой традиционный аналоговый домофон. Его работа осуществляется по интернету, аудио и видео поступают на компьютер или смартфон.

Расстояние здесь не играет роли – переговорно-замковым устройством можно оборудовать загородный коттедж, а владелец будет все видеть, находясь даже в ином населенном пункте.

Современные цифровые домофоны состоят из:

Вызывных панелей. Данные приборы устанавливаются в подъездах или на воротах. У них предусмотрена противовандальная защита, они обладают козырьком от дождя и снега, противоударным корпусом.
Внутриквартирных дисплеев. Это приборы, которые принимают картинку и звук. Есть системы с выводом информации на экран телефона.
Коммутатора для принятия и передачи сигнала.
Маршрутизатора, если устанавливается несколько приборов.
Замков.
Кнопки открывания запора. Такая устанавливается с внутренней стороны двери.
Аккумуляторной батареи или блока электропитания.

Перечень возможностей:

Контролирует доступ на территорию дома. Хозяин имеет возможность на ограниченное время устанавливать гостевой код. Можно открывать двери дистанционно.
Различные средства (смартфон, карточка) могут использоваться как идентификационные ключи для прохода внутрь дома.
Можно переадресовывать звонки с блока вызова на какой-либо другой гаджет.
Есть возможность просматривать архивные трансляции с видеокамеры, поскольку данные записываются.
Может коммутировать с иным умным оборудованием. Хозяин дома или квартиры может удаленно управлять инженерными коммуникациями (электроснабжением, отоплением, вентиляцией и так далее) посредством облачных платформ.
Заменяет IP-камеру видеонаблюдения, что повышает безопасность дома.
При необходимости поддерживает связь с диспетчерами и охранниками.

Конструкция

Щиты серии ЩСН-РА разработаны с применением оборудования ведущих отечественных и зарубежных производителей. Шкафы, входящие в ЩСН-РА, представляют собой модульную конструкцию, позволяющую проектировать щиты любой конфигурации. В качестве оболочек шкафов используется система каркасов фирмы Rittal, предоставляющая возможность изготавливать шкафы ЩСН с внутренним разделением до формы 4b и степенью защиты до IP54. Каркас устанавливается на жесткий сборный цоколь, который обеспечивает крепление шкафов к закладным элементам фундамента.

На передней и задней поверхностях цоколя выполнены отверстия, предназначенные для крепления к шкафу и к закладным элементам фундамента. После установки шкафов, в отверстия вставляются специальные заглушки.

На верхней и нижней панелях выполнены жалюзи, обеспечивающие естественную вентиляцию.

Шкафы имеют внутреннее секционирование и разделены в зависимости от функционального назначения на отсеки. На рис.5 представлено конструктивное построение отсека.

Модульность и компактность шкафов ввода, секционирования и отходящих линий обеспечивается применением системы электрораспределения Ri4Power фирмы Rittal.

В типовом исполнении ЩСН-РА оснащаются автоматическими выключателями фирмы Schneider Electric стационарного, втычного и выкатного исполнений. Также могут быть использованы автоматические выключатели фирм OEZ, Контактор и других.

Схемы вспомогательных цепей шкафов ЩСН-РА номинальным током от 630А до 2000А выполняются на базе микропроцессорных устройств серии «Сириус-2-0,4», которые предназначены для выполнения функций релейной защиты, автоматики, управления и сигнализации рабочих («Сириус-2-0,4 ВВ») и аварийных («Сириус-2-0,4 АВ») вводов секций 0,4 кВ, функции АВР секционного выключателя при исчезновении питания на одном из рабочих вводов с возможностью ручного или автоматического восстановления исходной схемы при восстановлении питания на отключенном вводе. В ЩСН-РА номинальным током менее 630А устанавливаются блоки управления БУАВР. По желанию заказчика микропроцессорные устройства «Сириус-2-0,4» могут быть установлены вместо блоков управления БУАВР.

Плюсы использования контактора на 24В

Коммутация высоких токов и мощностей

Использование контактора или пускателя позволяет безопасно подключать мощное оборудование, с большими пусковыми токами, например, электродвигатели.

Условное безопасное напряжение

Так как используется контактор на 24В, к коммутационному устройству подводится и соответствующее напряжение переменного тока с трансформатора, что гораздо безопаснее при эксплуатации.

Возможность использование как нормально замкнутого, так и разомкнутого контакта

В зависимости от модели контактора, одинаково успешно может использоваться любой из типов сигнала, выдаваемого сухими контактами :их размыкание, замыкание или оба сразу.

Возможность работы с трехфазными потребителями

Существуют модели контакторов, рассчитанные как питание, как одно-, так и трехфазного оборудования.

Автоматическое восстановление питания

Как только сухой контакт переходит в своё номинальное состояние, контактор сразу же восстанавливает питание подключенного к нему оборудования, именно такой режим работы востребован чаще всего.

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Сухой контакт — это… Что такое Сухой контакт?

«Сухой контакт» — термин, означающий отсутствие у такого контакта гальванической связи с цепями электропитания и «землёй», то есть контакт гальванически развязан от управляющего сигнала. В идеальном виде «сухим контактом» являются контакты обычной механической кнопки или геркона и контакты реле (электромагнитных, оптических). Также в качестве сухого контакта могут выступать обычный и концевой выключатели.

Для «сухого контакта» нет разницы, какой используется ток — постоянный или переменный, а также безразлична полярность подключения такого контакта.

Другие определения

В иностранной литературе дается другое, хотя и близкое по смыслу определение «сухого контакта» — это контакт, который в любом состоянии не имеет напряжения между контактами (при отсутствии внешних цепей). В противоположность такому имеется понятие «мокрого контакта» — это контакт, который в одном из своих положений имеет некое самостоятельно создаваемое напряжение между контактами.

Применение в технике связи

Часто «сухие контакты» устанавливаются на регенераторах проводных систем передач. К контактам подключают датчик открытия помещения НРП (не обслуживаемый регенерационный пункт), датчик подтопления и др. Системы передачи обеспечивают отображение сигналов на соответствующих узловых пунктах с дальнейшей их обработкой — запись в журнал, звуковое оповещение для выезда аварийной бригады и пр.

Схема подключения к сухому контакту через контактор 24В (пускатель)

Использование контактора на 24В является наиболее популярным способом подключения оборудования к сухому контакту, особенно в системе пожарной сигнализации.

Это решение наиболее сбалансированное, оно позволяет реализовать различные варианты коммутации в электрике.

Используется контактор и питающий трансформатор на 24В. В коммутационное устройство заводится один из выходящих проводников трансформатора, а затем подключается к клеммам контактора.

На однолинейной схеме наглядно виден принцип работы этой связки:

Условное обозначение контактора, очень похоже на расцепитель, но есть у них и важные различия, просто сравните обе схемы.

У представленного варианта коммутации есть масса достоинств, но и без недостатков не обошлось:

Условное обозначение сухого контакта на схемах

Чаще всего сигналом типа сухой контакт, является переключение электромеханического реле, именно его упрощенное условное обозначение обычно показывается на схемах: Такой вид даёт монтажнику всю необходимую для монтажа информацию:

— положение переключаемых контактов — нормально закрытое или нормально открытое

— показывается независимая катушка и отдельные цепи её управления

Это полностью совпадает с определением термина сухой контакт и позволяет избежать множества ошибок при реализации проекта.

Нередко проектировщики показывают безпотенцильный контакт в виде обычного выключателя или переключателя, что неправильно и может ввести в заблуждение неопытного электрика.

Достоинства и недостатки

Применение герконов, конечно же, не так широко распространено, как, например, электромеханических реле, но всё же, они не являются дефицитными деталями. Поэтому остро вопрос, где же взять геркон, среди радиолюбителей не стоит. К несомненным преимуществам размыкающих герконов, впрочем, как и замыкающих, относится:

высока надёжность — она превышает показатели обычных реле использующих открытые контакты почти в 100 раз;
быстродействие — скорость срабатывания по сравнению с электромеханическими реле может быть быстрее в два-три раза;
отсутствие шума;
гальваническая развязка — их последовательное подключение в линию позволяет создать электрическую развязку управляющих и коммутируемых цепей;
возможность коммутировать даже слабые по уровню сигналы;
небольшой размер;
долговечность — устройство способно совершить миллиарды включений, что обусловлено отсутствием трения;
способность их работать без источника электроэнергии.

Благодаря своим свойствам герконы нашли применение в разнообразных датчиках позиционирования, измерительных приборах (велосипедный спидометр), в автоматических подъёмниках, выключателях, ноутбуках (регистрируют открытие и закрытие крышки) и даже в компьютерных клавиатурах.

Но, несмотря на это, герконы также имеют недостатки. Главный из них — хрупкость, из-за неё приборы нельзя использовать в местах сильной вибрации. Кроме этого, в результате износа площадок контакты могут «залипать», а в случае больших токов (нагрева) самопроизвольно размыкаться.

Но, как видно, на фоне достоинств недостатки не так уж и велики. Очень часто, используя геркон, радиолюбители собирают собственную недорогую систему сигнализации или автоматический блок включения света.

Любые механические контакты подвержены износу. Чтобы уменьшить влияние этого деструктивного фактора, в первой половине прошлого века было разработаны магнитоуправляемые коммутационные устройства, контактная группа которых помещалась в вакуумную колбу. В СССР такие элементы получили название «Геркон», по сокращению от «герметизированный контакт», в англоязычной технической документации принято название «reed switch».

Давайте рассмотрим принцип действия этих устройств, конструкцию, основные характеристики, достоинства и недостатки. В завершении статьи будет приведена пара полезных схем, где используются герконы.

Наглядный пример

Лучшим примером сухого контакта можно считать обычный выключатель света, т.к. он устанавливается в разрыв фазного проводника, идущего к светильнику, при этом, пока выключатель не встроен в цепь на его контактах нет потенциала, они не заземлены, но при этом вы можете им управлять нажимая клавишу – замыкая или размыкая соединение токопроводящих элементов.

К клеммам выключателя вы можете подключить что угодно, пустить через него переменный или постоянный электрический ток, практически любых выбранных вами параметров, а затем управлять этой цепью – разрывая или наоборот соединяя контакты, влияя тем самым дойдёт ли выбранный вами сигнал до потребителя на другом конце цепи (в примере с выключателем это электрический ток до светильника).

Датчик сухой контакт — что это такое — Блог B.E.G

Виды устройствСферы примененияПреимущества и недостатки

Сухим контактом называют простое дискретное устройство, не имеющее гальванической связи с питающей цепью и с заземлением. Второе его название – беспотенциальный, так как напряжение на обоих выводах одинаковое.

Датчик «сухой контакт» изолирован от управляющих сигналов.

Например, при работе электромагнитного реле размыкание и замыкание осуществляется за счет хода штока, при этом сама контактная пара не получает напряжения в любом состоянии.

Виды устройств

Изолированный контакт используют в следующих электротехнических устройствах:

механических: концевой выключатель, кнопка, тумблер;
электромеханических: разные типы реле, геркон;
электронных: оптрон, оптореле.

Сферы применения

Изолированный контакт используют в конструкции датчиков протечки, открытия помещения, в составе релейной защиты. Устройства применяют для автоматизации технологических процессов, в системах «умный дом».

Сухой контакт может быть нормально замкнутым или нормально разомкнутым, работать в схемах постоянного или переменного тока. Полярность подключения не имеет значения.

Целесообразность использования датчиков с изолированной контактной парой зависит только от условий поставленной задачи.

Преимущества и недостатки

Датчики и другие электротехнические устройства с сухим контактом отличаются простотой конструкции, имеют доступную цену.

Они легко встраиваются в существующие цепи, коммутируются с компонентами разных производителей.

Последствия активного и пассивного состояния таких датчиков легко прогнозировать.

by HyperComments

Принципиальное устройство

Контактор состоит из нескольких узлов:

Энергетического.
Силового.
Коммутационного.

Энергетический узел обеспечивает формирование электромагнитного поля, достаточного для получения определенной однонаправленной силы. Это поле появляется как следствие протекания электрического тока через катушку с сердечником. Его форма делается либо П-, либо Ш-образной, в зависимости от конструкции этого коммутационного изделия.

Силовые линии магнитного поля наиболее сконцентрированы вблизи сердечника, и поэтому силовой узел выполнен так, чтобы воздействие на него со стороны энергетического узла получилось максимальным. Для более равномерного усилия, возникающего при протекании через катушку переменного тока, в ней делается короткозамкнутый виток. Он играет роль демпфера, который препятствует дребезгу контактов с частотой 50 Гц. Если катушка питается постоянным током, на ее сердечнике располагается диэлектрическая прокладка для предотвращения слипания намагнитившихся деталей.

Силовой узел содержит подвижный подпружиненный ферромагнитный элемент — якорь, который притягивается к неподвижному сердечнику катушки, передавая силу коммутационному узлу. В нем расположены контакты. Их число может быть различным, в зависимости от конструкции контактора. Для управления электродвигателями в трехфазных сетях контактов бывает три-четыре — одинаковых по своим характеристикам. Но могут быть и дополнительные маломощные контакты, используемые для управления вспомогательными элементами схемы.

Расположение дополнительных контактов определяют отличие контактора от магнитного пускателя. Они располагаются в группе с основными контактами, а не сбоку, как в магнитном пускателе.

Кроме контактов в коммутационном блоке расположены камеры для гашения электрической дуги.

Различия между коммутирующими устройствами

Варианты работы через контактор позволяют работать и с другими нагрузками, если их параметры соответствуют конкретному потребителю. Конструктивно, контактор считается разновидностью обычного пускателя и лишь незначительно отличается от него некоторыми техническими характеристиками.

Основная функция обоих коммутирующих приборов заключается в приведении в движение контактов в высоковольтных и обычных сетях. Основой каждого прибора служит электромагнит. Все типы подобной аппаратуры могут работать с постоянным (10-440 В) или переменным током (до 660 В). Во всех устройствах имеются силовые или рабочие контакты, обеспечивающие подачу напряжения к подключенному оборудованию. В управляющих, сигнальных и блокировочных цепях выполняется дополнительный монтаж вспомогательных контактов.

Имеются и другие различия, присущие каждому аппарату. Все магнитные пускатели помещаются в корпус из прочного пластика, а снаружи находятся лишь площадки контактных подвижных групп. Большинство контакторов, наоборот, выпускаются без корпуса, их монтаж производится в местах, защищенных от попадания пыли, загрязнений и влаги на открытые токоведущие части. Обеспечивается и защита от неосторожных касаний опасных зон.

Коммутационные устройства отличаются своим предназначением. С помощью контактора малой мощности или же магнитных пускателей, приводятся в рабочее положение трехфазные электродвигатели, поэтому они оборудованы тремя парами основных контактов, позволяющих соединяться с тремя фазами. Пара со вспомогательной функцией обеспечивает энергией агрегат после отключения кнопки запуска. Благодаря своим свойствам, магнитные пускатели совместно применяются не только с электродвигателями, но и в освещении, а также с прочей аппаратурой и оборудованием. Из-за минимального количества различий, на рынке электротоваров пускатели получили название малогабаритных контакторов.

Подключение сухого контакта через независимый расцепитель

Независимый расцепитель – это устройство, которое физически выключает подсоединённый к ней автоматический выключатель, просто переводя его рычаг управления вниз, в положение «выкл».

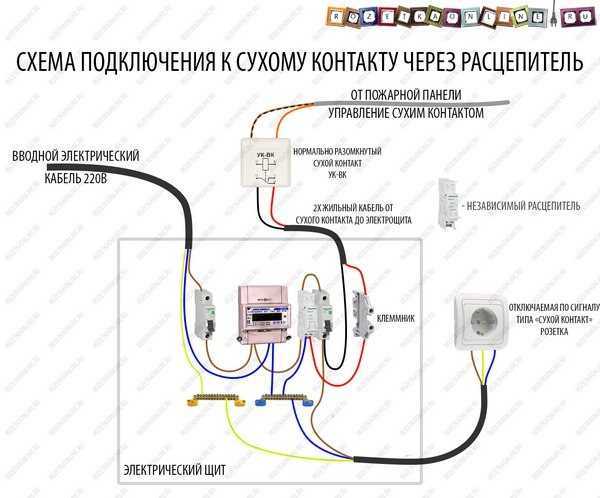

Схема работы сухого контакта с независимым расцепителем представлена ниже:

В момент, когда на контакты устройства (а1 и а2) подаётся напряжение, срабатывает механизм, который отключает автомат.

Согласно схеме, один из питающих проводников катушки – фазный, идёт через нормально разомкнутый сухой контакт, тем самым обеспечивается управление устройством.

При использовании независимого расцепителя пропадает зависимость от мощности оборудования, ведь отключаемый автомат может быть практически любой, хоть на 100А.

Главной же особенностью данной схемы является необходимость, вручную взводить выключившийся автоматический выключатель после каждой сработки.

На однолинейной схеме независимый расцепитель показывается в виде катушки, соединенной с управляемым им автоматическим выключателем. Важная особенность подключение – питание независимого расцепителя, берётся отключаемой стороны автомата, которым он управляет. Таким образом, при срабатывание, электрический ток пропадает не только на подключенном оборудовании, но и на самом расцепителе.

Преимущества подключения через независимый расцепитель:

Возможность коммутации высокой мощности

Можно отключать одно, двух, трех, четырех-полюсные автоматы различного номинала, соответственно нет зависимости параметров отключаемого оборудования.

Низкая цена

Для реализации данной схемы необходимо приобрести лишь недорогой расцепитель. Из вариантов подключения устройств большой мощности – это самое доступное решение.

Необходимость ручной подачи питания после срабатывания

Данный пункт далеко не всегда является плюсом, но бывают случаи, когда лишь используя независимый расцепитель можно добиться требуемого сценария работы оборудования.

Например, если речь идёт о электроплите в кафе-пекарне, которая должна выключаться при сигнале пожар, очень важно, чтобы при переводе сухого контакта в номинальное положение, питание автоматически не появлялось, а включалось вручную. Возможность работы с трехфазными потребителями

Возможность работы с трехфазными потребителями

Расцепители могут управлять работой как одно-, двух-, трех- так и четырехполюсных автоматических выключателей, могут коммутировать как однофазню так и трехфазную нагрузку.

Недостатки подключения через независимый расцепитель

Используется нормально разомкнутый контакт

Не во всех случаях использование нормально разомкнутых контактов возможно. В частности, в системе ПС, лучше применять нормально замкнутые контакты, это поможет в реальном времени отслеживать правильность подключения, ведь при случайном обрыве линии, оборудование перестанет работать, тем самым показав неисправность. Необходимость ручной подачи питания

Достаточно случаев, когда необходимость вручную запускать не просто приносит неудобство, а может приводить к выходу из строя дорогостоящего оборудования.

Так, например, отключённая зимой вентиляция может замёрзнуть или же, невключившийся вовремя электрозамок, позволит злоумышленникам проникнуть в помещение.

___________________________________________________

Кабельный тестер-пробник TL-828-А

Это устройство содержит два блока — базовый модуль и заглушку. На базовом модуле имеется табло и органы управления. Левая кнопка под табло — для включения/выключения, правая — для старта теста. Кнопка сбоку -для выбора режимов работы.

Питается прибор от 4-х элементов AAA напряжением 1,5 В. Энергии элементов хватает надолго, к тому же прибор снабжен функцией автоотключения.

В торце базового блока имеются два гнезда RJ-45 — «Main» и «Loopback» . При проверке длинных линий к одному концу сегмента подключается базовый блок (гнездо «Main»), к другому — заглушка. Заглушка имеет один разъем RJ-45. Патч-корд можно также проверять базовым блоком и заглушкой.

А можно только базовым блоком. В последнем случае патч-корд подключается к гнездам «Main» и «Loopback» базового блока.

Удобно, правда?

Для проверки правильности запрессовки используется первый режим меню прибора – WIREMAP (карта пар).

В этом режиме тестер используется чаще всего.

Второй режим – Pair&Length – используется для измерения длин пар.

Отметим, что кабель имеет метки на своей оболочке. Поэтому длину проложенного сегмента можно вычислить как разность меток на концах.

Третий режим – Coax/Tel — используется для проверки коаксиальных и телефонных линий.

Четвертый режим – Calibration – используется для калибровки прибора.

Защитные устройства

Можно выделить несколько разновидностей устройств защиты. Отличаются они выполнением разных функций и разной стоимостью.

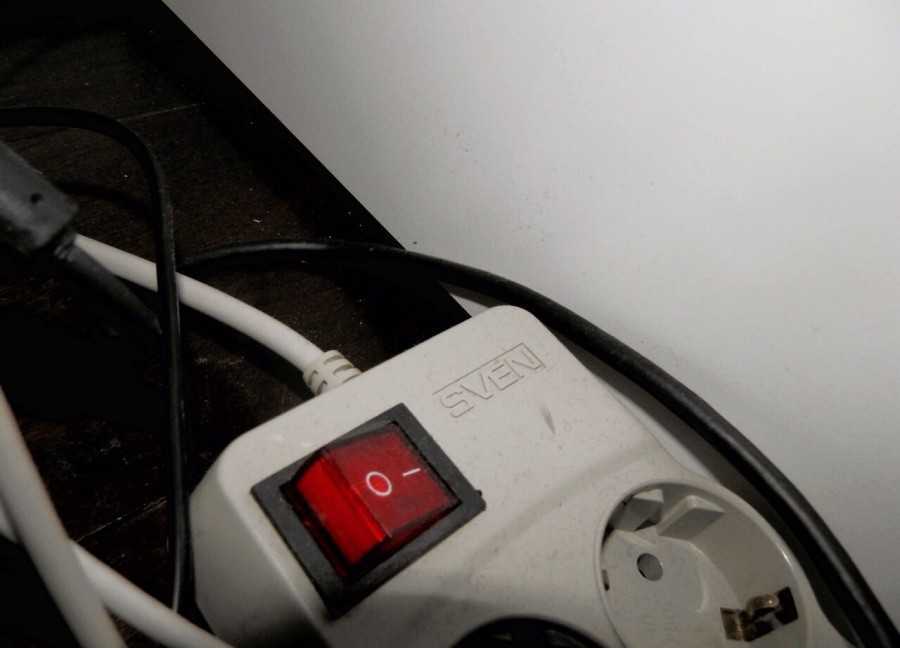

Сетевой фильтр является самым простым и недорогим средством защиты бытовой техники с небольшой мощностью. Он превосходно справляется с бросками, достигающими 450 В.

Основным элементом защиты сетевика является варистор – полупроводник, способный менять сопротивление в зависимости от возникающего напряжения. Именно этот элемент фильтра возьмет на себя удар при серьезном скачке.

Кроме того, фильтр способен защитить технику от помех высокой частоты. Помимо указанных защитных узлов фильтр оснащен плавким предохранителем, который сработает при коротком замыкании.

В качестве защиты электросети на разных ее уровнях – от перехода с воздушной линии на кабельную до конкретных приборов внутри дома – используют модульные ограничители перенапряжения. Являясь по сути разрядником для защиты от перенапряжений, ограничитель в качестве главного рабочего органа имеет все тот же варистор.

Стабилизатор способен выровнять скачущее напряжение в соответствии с номинальным. Если установить рамки, к примеру, в диапазоне от 200 до 250 В, то качественное устройство будет выдавать необходимые 220 В до тех пор, пока напряжение не выйдет за пределы указанного диапазона. Прибор отключит подачу питания до тех пор, пока напряжение не вернется в заданные границы.

Для сельской местности монтаж стабилизатора иногда является единственным средством повышения напряжения до необходимых значений. Стабилизаторы бывают двух видов:

линейные – к ним можно подключить несколько бытовых приборов;
магистральные – монтируются на входе электрической сети в дом или квартиру.

Источники бесперебойного питания продолжают подачу напряжения к подключенным приборам даже после срабатывания защитной системы или отключения электроэнергии. Время работы будет зависеть от аккумулятора и мощности потребителей.

Зачастую к ним подключают компьютеры с целью избежать потери данных во время внезапного сбоя. Среди современных устройств зарекомендовали себя модели, способные через USB-порт контролировать редактор текстов (например, сохранить файл) в случае возникновения внештатной ситуации.

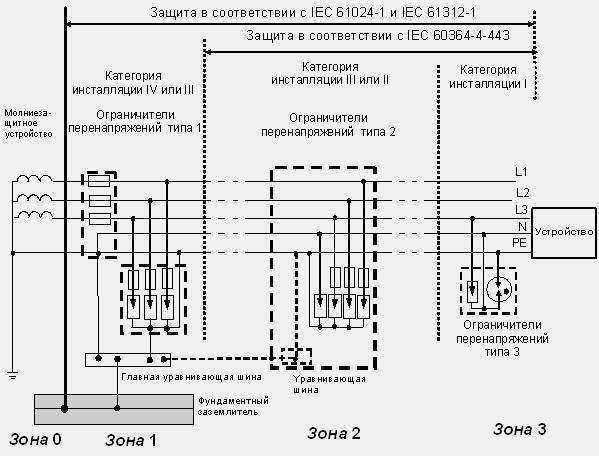

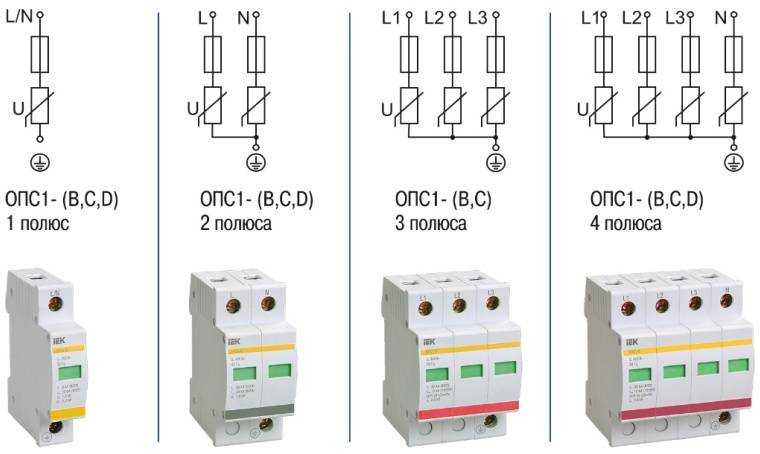

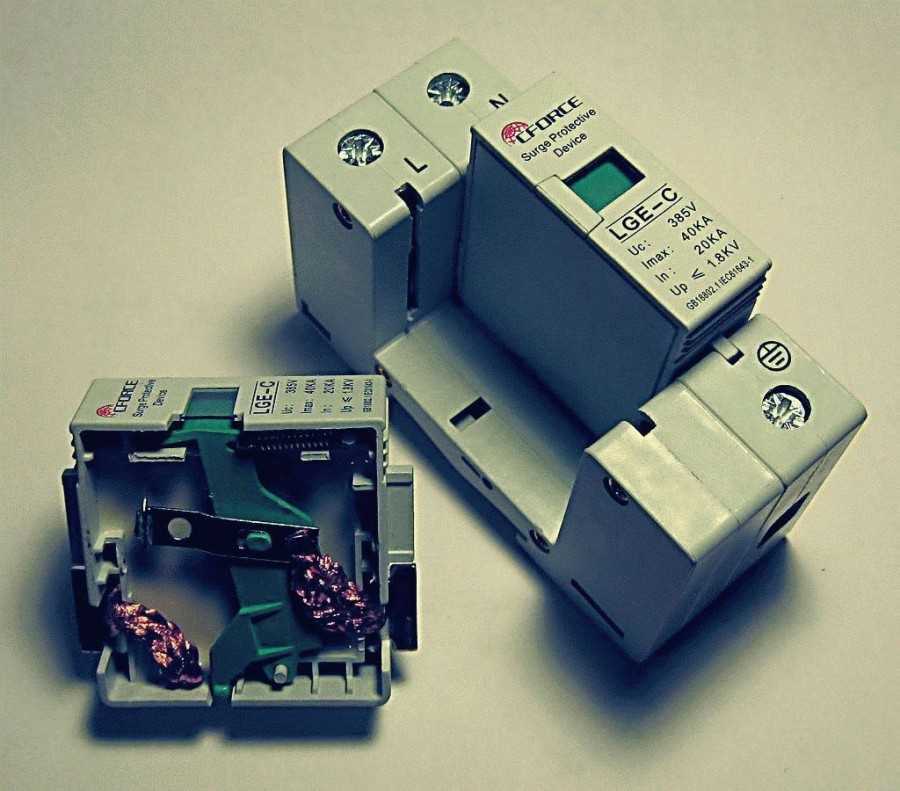

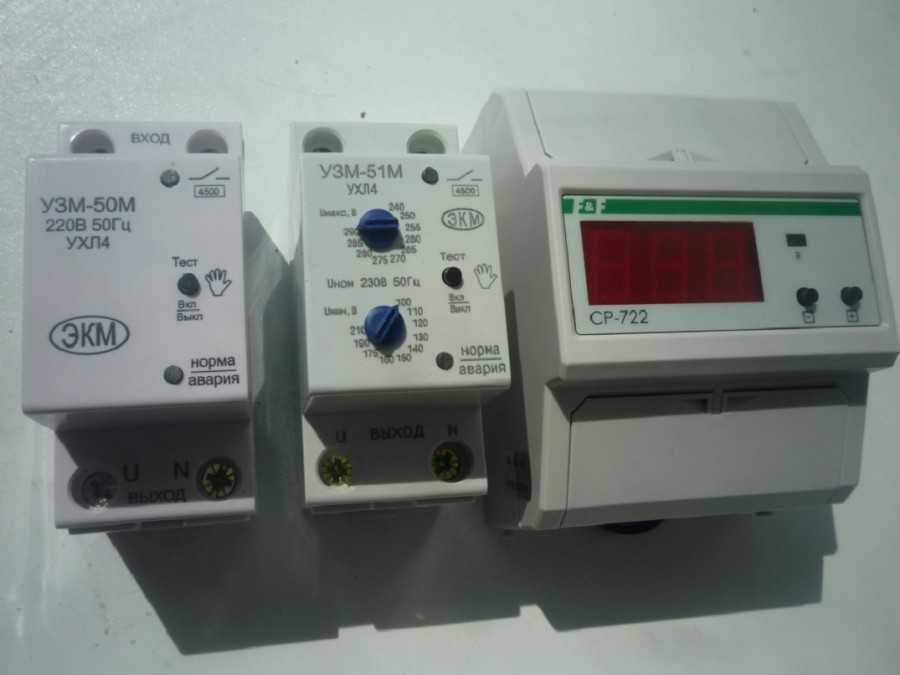

Устройства защиты от импульсных перенапряжений в отличие от вышеперечисленных средств превосходно справляются с высоким напряжением. На основе таких устройств можно организовать защиту всех внутренних линий электропередачи частного дома.

Импульсы, которые могут возникнуть из-за грозы, превосходят способности этого устройства. Поэтому сфера применения реле защиты от перенапряжения – электрическая сеть внутри дома.

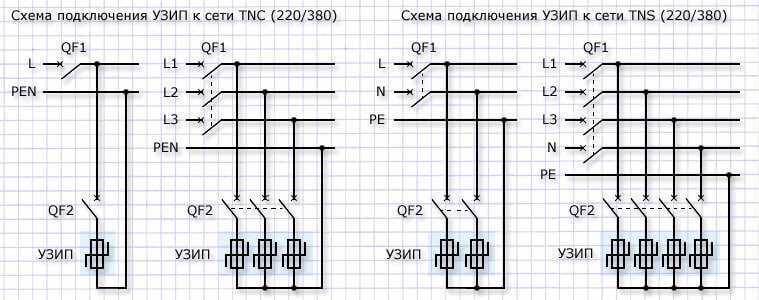

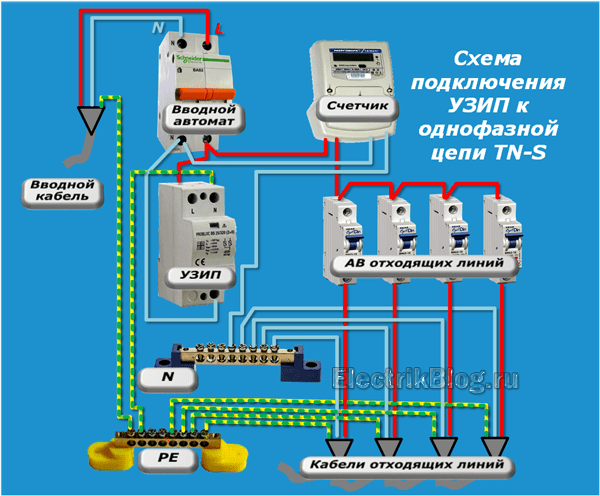

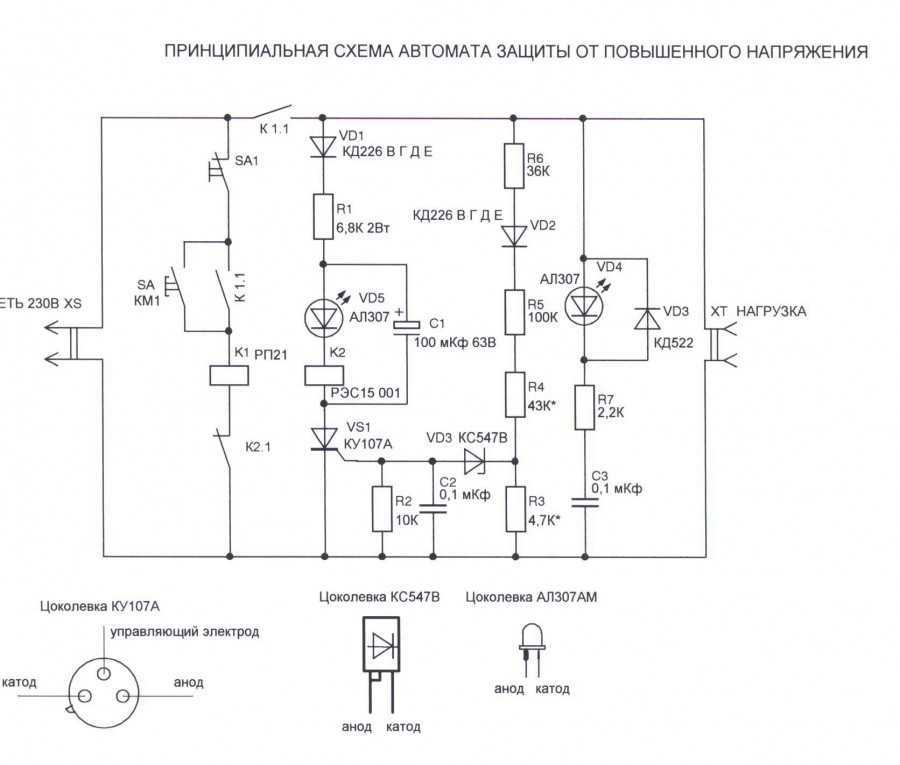

Для защиты частного дома от скачков напряжения устанавливаются специальные устройства, выбор которых велик. Будет лучше, если работу выполнят профессионалы, поскольку в домашних условиях вряд ли позволят настроить разработанную схему подключения защиты от перенапряжения и тем более провести ее тест в режиме критической ситуации.

Следует также помнить, что все операции с щитком, проводкой и приборами нужно проводить строго при выключенном электропитании.

Примеры из реальных устройств

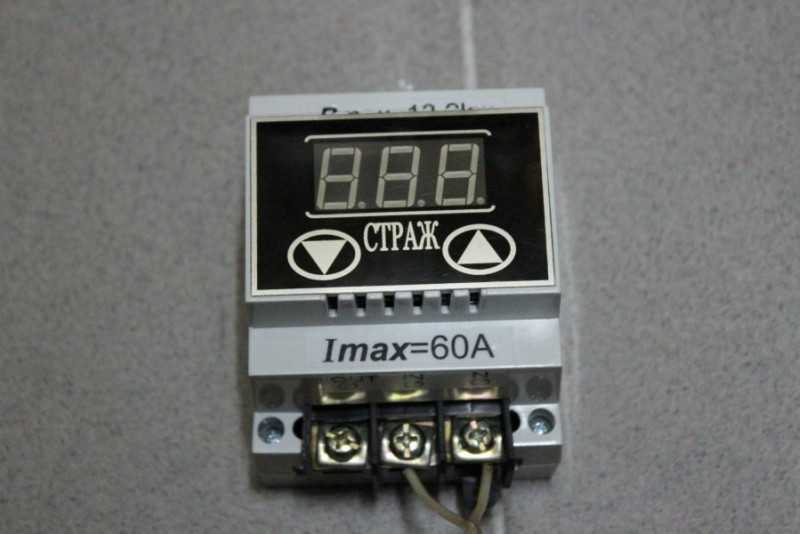

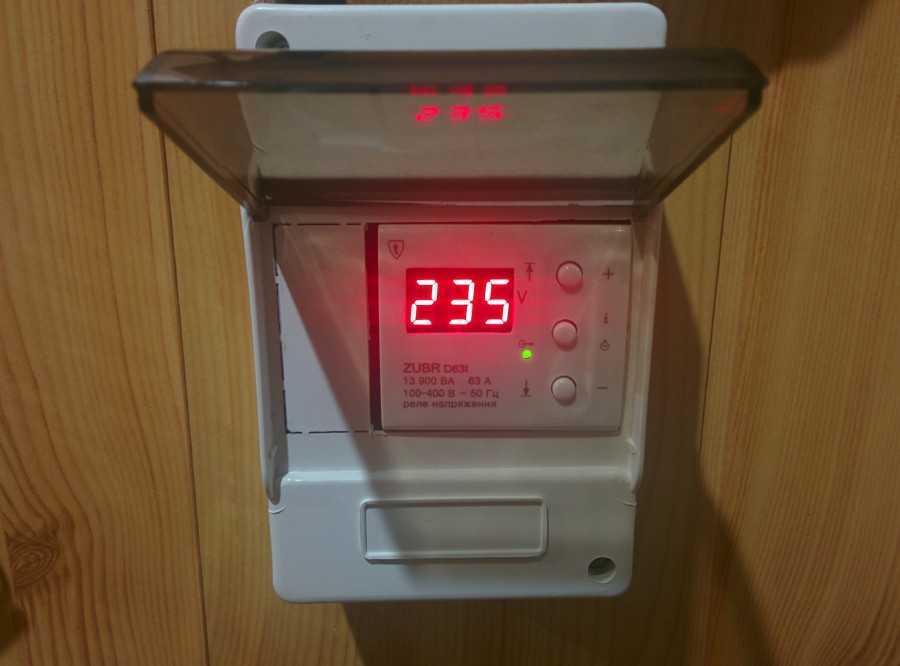

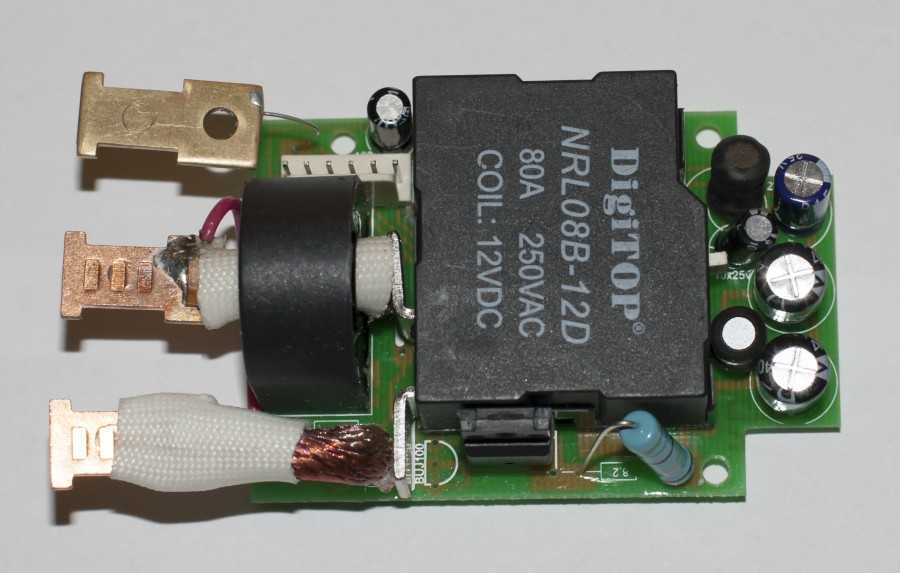

Для примера рассмотрим несколько устройств которые можно встретить на практике. Возьмём два реле напряжения: RBUZ D32t и Новатек РН-113 (рисунок 4).

У «ЗУБРа» клеммы для подключения находятся снизу, их всего 3: ноль, вход (приходящая фаза от источника) и выход (фаза, уходящая к нагрузке). У РН-113 входные клеммы расположены сверху (фаза, ноль и 2 незадействованы), а выходные снизу.

Обратите внимание на обозначения этих контактов: у RBUZ нарисован замыкающий контакт между клеммой входа и выхода, а у РН-113 нарисован переключающий контакт, все 3 вывода которого выведены на клеммы. Самые внимательные уже догадались, что сухой контакт здесь есть только у РН-113

Чтобы лучше разобраться, рассмотрим условную схему этих устройств (рисунок 5). Если упростить и не вдаваться в подробности, то почти все подобные устройства автоматики можно разделить на пару частей:

Цепь измерения и блок управления. Часть схемы, которая выдаёт сигнал на основании полученных измерений. В нашем примере этот блок анализирует измеренное напряжение, сравнивает его с установленными параметрами, и в случае выхода напряжения сети за пределы установленного диапазона даёт сигнал для переключения реле.
Исполнительная часть. Это может быть исполнительное реле или выход другого типа.

Если представить в таком виде рассматриваемые реле, то получим следующее:

У реле с сухим контактом (РН-113) вы видите, что катушка исполнительного реле соединена с цепью управления, а его контакты соединены напрямую с выходными клеммами, что полностью соответствует определению сухого контакта. Тогда как у Rbuz один из контактов исполнительного реле соединён с питающей сетью.

Также к сухим контактам относят: кнопки и тумблера, герконы, концевые выключатели, поплавковые выключатели. Выходы различных датчиков, к которым не подключается питание или цепь питания не связана с выходными контактами, например, датчик дыма, тоже производятся с сухими контактами.

Преимущества и недостатки

Датчики и другие электротехнические устройства с сухим контактом отличаются простотой конструкции, имеют доступную цену. Они легко встраиваются в существующие цепи, коммутируются с компонентами разных производителей. Последствия активного и пассивного состояния таких датчиков легко прогнозировать.

В каких случаях указывается тип сигнала — сухой контакт? Ответ: Термины сухой и мокрый контакт применимы для дискретных входов и выходов.

Один и тот же сигнал имеет контакт в шкафу и контакт в поле. Мысленно отсоединим поле от шкафа — на сухом контакте никогда не может быть напряжения.

Для одного и того же сигнала справедливо: если контакт в поле сухой, то контакт в шкафу — мокрый и наоборот: если контакт в поле мокрый, то контакт в шкафу — сухой.

То есть ответ зависит от точки зрения: смотрим мы из шкафа в поле или из поля в шкаф?

Сухой контакт или мокрый?

В АСУ ТП обычно разделяют зону ответственности на поле (КИПиА) и шкафы (ПЛК).

У ПЛК есть входы и выходы: дискретные и аналоговые.

В комплекте проектной документации на АСУ ТП есть два документа: В1 — перечень входных сигналов, В2 — перечень выходных сигналов.

В этих документах для каждого сигнала указывается его тип.

Ответ

Термины сухой и мокрый контакт применимы для дискретных входов и выходов.

То есть ответ зависит от точки зрения: смотрим мы из шкафа в поле или из поля в шкаф?

Пример

Если смотреть из шкафа в поле, то контакты 1 и 4 будут мокрые, а контакты 5 и 8 — сухие.

Если смотреть из поля в шкаф, то всё будет наоборот: контакты 2 и 3 будут сухие, а контакты 6 и 7 — мокрые.

Наличие или отсутствие искробезопасных барьеров и реле в шкафу не влияет на результат.

Для АСУ ТП непрерывных процессов КИПиА важнее, чем для АСУ ТП дискретных производств. Поэтому проектировщики РСУ традиционно смотрят в сторону поля, а проектировщики ПЛК — на шкаф.

Основы АСУ ТП

Производители систем промышленной автоматизации

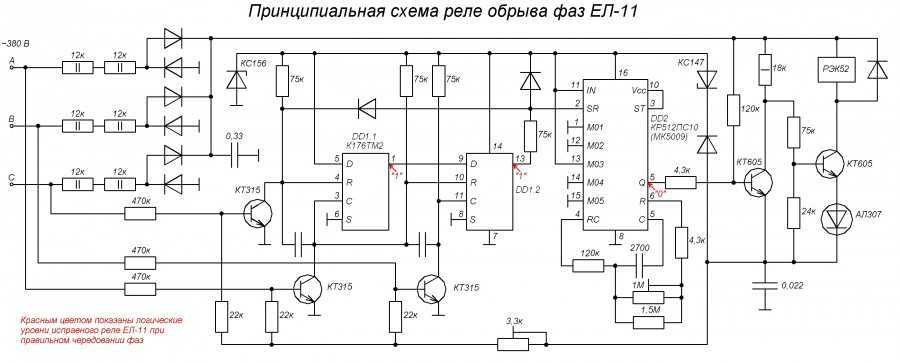

Длительные перенапряжения и провалы из-за недостатка напряжения

Как правило, причиной длительных перенапряжений в сетях становится обрыв нулевого провода. В этом случае нагрузка на фазные жилы распределяется неравномерно, что приводит к перекосу фаз, когда разность потенциалов смещается к проводнику с максимальной нагрузкой.

Таким образом, неравномерный трехфазный ток, воздействуя на нулевой кабель, находящийся без заземления, способствует концентрации на нем избыточного напряжения. Этот процесс будет продолжаться до полного устранения неисправности или до тех пор, пока линия окончательно не выйдет из строя.

Другим опасным состоянием сети является провал или недостаток напряжения. Подобные ситуации очень часто возникают в сельской местности. Суть явления заключается в падении напряжения ниже допустимой величины. Такие проседания представляют серьезную опасность и реальную угрозу для оборудования. Многие современные приборы оборудованы несколькими блоками питания и недостаточное напряжение приводит к кратковременному выключению одного из них.

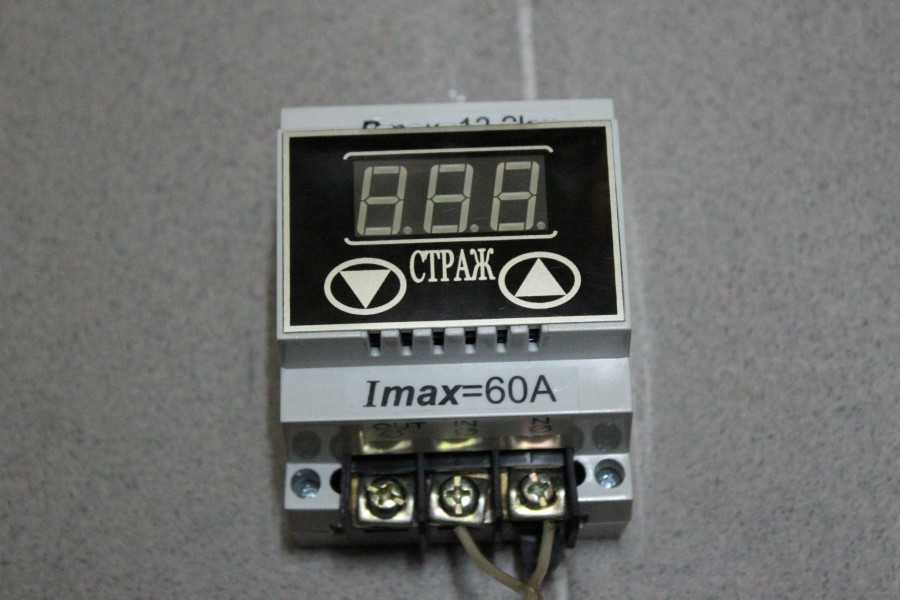

В результате, последует незамедлительная реакция электронной аппаратуры в виде ошибки, выведенной на дисплей, и полной остановки рабочего процесса. Если подобная ситуация сложилась с отопительным котлом в зимнее время года, тогда отопление дома будет прекращено. Устранить проблему возможно с помощью стабилизатора, фиксирующего такие проседания и поднимающего напряжение до номинальной величины.
